Сварочный выпрямитель что это такое?

Что такое сварочный выпрямитель и как он работает

Среди различных аппаратов для электродуговой сварки выделяются устройства, способные не только повышать силу тока, необходимую для плавления кромок металлов, но и выравнивать переменную частоту напряжения до постоянного значения. Это позволяет лучше формировать швы, уменьшает разбрызгивание жидкого металла, и дает более прочное соединение. Называется такой агрегат — сварочный выпрямитель. Как он устроен и за счет чего происходит преобразование тока? Какие разновидности аппаратов существуют?

Выпрямитель — что это такое?

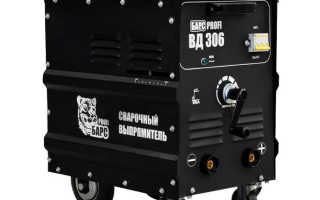

Сварочный выпрямитель — это аппарат, состоящий из нескольких блоков, в которых входящее напряжение понижается ( V ) , и преобразовывается. Одновременно увеличивается величина А. В результате, на выходе получается постоянный ток достаточной силы, чтобы производить сварку стали и цветных металлов.

К выходящим клеммам устройства подсоединяются два кабеля (+ и -), один из которых крепится к свариваемому изделию, а второй заканчивается держателем или горелкой. В зависимости от конкретного полюса крепления к свариваемым частям определяется полярность и режим выполнения работы. Сварка происходит за счет замыкания дуги между соединяемой поверхностью и концом плавящегося электрода.

Преимущества использования

Эксплуатация выпрямителей в производстве при сварочных процессах дает несколько преимуществ перед обычными трансформаторами:

• более стабильное горение дуги;
• малое количество брызг расплавленного присадочного и основного металла;
• ровная поверхность шва с мелким чешуйчатым рисунком;
• лучшая свариваемость цветных и легированных металлов;
• экономия расходных материалов.

Применение выпрямителей

Устройства с постоянным током большой силы позволяют проводить сварочные работы покрытыми электродами на многих видах стали. В зависимости от возможностей регулировки, некоторые агрегаты способны сваривать металлы до 50 мм толщины (с разделкой кромок). При обратной регулировке выпрямителя, сварщик способен выполнять соединения на тонких изделиях с толщиной стенки 1 мм.

Сварочное устройство способно плавить как кромки основного металла, так и стержни электродов. Диаметр последних бывает от 2 до 6 мм. Кроме покрытых электродов выпрямители могут работать с присадочной проволокой, подающейся с катушки. Для этого их активно внедряют в полуавтоматы.

Преобразователи сварочного тока используются и для сварки неплавящимися электродами (вольфрамовыми, угольными). В этом случае сварочную ванну защищают инертными газами, подающимися в горелку через кабель-канал. Так, используя сварочный выпрямитель, можно сваривать чугун, нержавейку, и малоуглеродистую сталь.

Кроме сварки, агрегаты применяются для разрезания металлов электрической дугой. Данное действие возможно благодаря увеличению силы тока, которая прожигает сталь, не позволяя краям отверстия сходиться вновь. В отличие от трансформаторов, преобразователи с постоянным током позволяют экономить электроды при одинаковом объеме работ.

Устройство и принцип работы

Устройство сварочного выпрямителя включает в себя несколько блоков, обеспечивающих выполнение рабочего процесса. Основные элементы агрегата следующие:

• понижающий трансформатор;
• диоды;
• охлаждающий модуль;
• измерительные приборы;
• регуляторы тока.

Принцип работы выпрямителя заключается в подаче перемененного тока на первичную обмотку понижающего трансформатора. За счет электромагнитной индукции на вторичной обмотке создается поток напряжения с уменьшенным значением V, и возросшей силой тока А. Холостой ход работы аппарата не должен превышать 48 V.

Это напряжение поступает на диоды. В качестве последних используются кремниевые элементы. Диод является полупроводником, обеспечивающим прохождение тока только в одну сторону. Это устраняет колебание его частоты и в зону сварки подается уже постоянное напряжение.

Поскольку диоды при этом нагреваются, то рядом с ними располагаются радиаторы и вентилятор. Постоянный обдув холодным воздухом позволяет увеличить продолжительность активной работы устройства, без перерыва на охлаждение. Для контроля характеристик тока в систему устанавливаются амперметр и вольтметр. Многие модели снабжаются датчиком перегрева. При превышении показателей V срабатывает блок защиты, отключающий возможность сварки. Чтобы настраивать силу тока в соответствии с толщиной свариваемого соединения используется несколько видов регулировки.

Способы регулировки тока в выпрямителях

Чтобы изменять значение ампер в сварочном преобразователе предусмотрено несколько вариантов управления. Большинство выпрямителей имеют ступенчатую регулировку за счет секционированного подключения первичной обмотки. Такой переключатель ставится в виде рукоятки, с двумя или тремя положениями. Если требуется сразу повысить силу тока до возможности производить сварку толстых пластин или резку, то часть первичной обмотки «отсекается», и ток идет по укороченной схеме. Для возвращения напряжение в обратную сторону схема переключается на более длинную часть первичной обмотки, и сила тока становится меньше, что удобно для сварки тонких листов.

Кроме грубой регулировки, воздействующей на трансформатор, в выпрямителях применяется тонкая настройка при помощи дросселя насыщения. Он устанавливается между кремниевыми диодами (выпрямляющим блоком) и понижающим трансформатором. Дроссель представляет собой ряд катушек, через которые проходит напряжение. Переключая рычаг управления, изменяется длина пути тока в обмотках и его сила.

Большинство моделей преобразователя имеет рукоятку на крышке корпуса, которая приводит в движение винтовой вал и платформу со вторичной обмоткой трансформатора. Изменение расстояния между обмотками также служит способом регулировки силы тока.

Самым эффективным для изменения сварочного напряжения является тиристорный блок. Его внедрение в схему позволяет контролировать длину подачи напряжения и его воздействие на металл. Благодаря тиристорам можно моделировать жесткую, пологопадающую и крутопадающую характеристики тока.

Разновидности аппаратов

Выпрямители для сварки имеют несколько разновидностей по типу подключения диодов и параметрам входящего напряжения. Их можно разделить на:

• однофазные (с однополупериодной конструкцией, полумостовой и полномостовой);
• двухфазные (с последовательным и параллельным подключением мостов);
• трехфазные (с количеством от 6 до 12 диодов в параллельных и последовательных схемах).

Из часто встречающихся на производстве выпрямителей применяют трехфазные модели, позволяющие работать с металлами разной толщины, и выполнять не только сварку, но и резку материалов. Встречаются и многопостовые аппараты, дающие возможность подсоединять к ним до шести электрододержателей одновременно. Чтобы обеспечить индивидуальные условия для каждого рабочего, в схему включают защиту от индукции и балластный реостат, для регулировки тока на месте.

В быту выпрямители применяются в составе сварочных инверторов. В этих аппаратах понижающий трансформатор изменяет силу тока, после чего выпрямляющий блок производит постоянное напряжение. Далее оно преобразуется обратно в переменное, но с очень высокой частотой. И хотя сварка такими устройствами выполняется на переменном токе, благодаря его модернизации, получаются качественные и ровные швы. Инверторы отличаются компактностью и легкостью.

Обслуживание и ремонт

Чтобы выпрямитель для сварки хорошо работал, требуется проводить грамотное обслуживание аппарата и своевременный ремонт. В первое, включается проверка всех токопроводящих частей на сохранность изоляции, надежность крепления клемм, и удаление пыли с внутренних элементов. Перед введением в эксплуатацию аппарат должен быть заземлен. Винт для регулировки хода вторичной обмотки требуется периодически смазывать. Запрещается работать с выпрямителем без защитного кожуха.

Из самых частых поломок встречается перегрев и сильный гул аппарата. Если наблюдаются такие симптомы, то это может означать:

• крыльчатка вентилятора не соответствует требуемой величине и ее необходимо заменить;
• заклинил вал вентилятора охлаждения;
• замкнула первичная обмотка трансформатора, которую следует перемотать;
• нарушена изоляция листов сердечника или его шпилек.

Среди других распространенных поломок выпрямителя требующих ремонта — понижение выходного напряжения. Это могло произойти из-за замыкания или обрыва во вторичной обмотке. Если магнитный пускатель включается на одну секунду и отключается, то причина кроется в неработающем диоде, или замыкании тока на кожух аппарата.

Выпрямитель позволяет производить сварочные работы с получением более качественных швов на различных металлах. Благодаря преобразованию тока от трансформатора в постоянное напряжение, возможна сварка и резка устойчивой дугой, и экономией расходных материалов.

Что представляет собой сварочный выпрямитель. Схема и разновидности

Назначение выпрямляющего оборудования – преобразование переменного тока питающей сети в постоянный определенной силы. Для сварочных работ главным показателем является ампераж. Сварочные выпрямители, по сути, усовершенствованные трансформаторы. Они не только способны генерировать ток определенных характеристик, но и выпрямлять его. Это главное их отличие от аппаратов с переменным преобразователем. Устройства дополнительно оснащают полупроводниковыми фильтрами, конденсаторами, сглаживающими импульсный постоянный ток, делая его равномерным. Выпрямляющее оборудование лучше трансформаторов с точки зрения технологии сварки. Металл меньше разбрызгивается, стабильно поддерживается дуга.

Что такое сварочный выпрямитель

Оборудование представляет собой преобразовательный блок с вольтамперной регулировкой. У сварочного выпрямителя на выходе два провода с клеммами: плюс и минус. При подключении одной из них к электроду, а другой к металлу возникает высокотемпературная электрическая дуга, образующая ванну расплава.

Сварочные выпрямители разделяют по уровню сложности, дополнительным функциям. Но принцип устройства у всех одинаковый: помимо трансформатора, создающего необходимое напряжение, в схему включают полупроводники, пропускающие только положительную часть синусоиды переменного тока.

Устройство и принцип работы

В схему сварочного выпрямителя входят следующие элементы:

• трансформатор – регулируют напряжение (когда подаваемый от сети ток проходит через трансформатор, силовая нагрузка уменьшается до напряжения холостого хода);
• выпрямляющий блок – несколько полупроводниковых элементов преобразуют переменный ток в постоянный;
• частотные и силовые регуляторы;
• накопители заряда, сглаживающие импульсные скачки.

Чтобы понять принцип работы устройства, вспомним механизм действия полупроводников. Они пропускают электроны только в положительном полупериоде. При включении в схему нескольких проводников, удается получить много полупериодных кривых, при их наложении возникает постоянный ток.

Применение сварочных выпрямителей

Аппараты применяют при сварке на низких и высоких токах, прямой и обратной полярности.

Силовые параметры регулируют по толщине металла, учитывают температуру пластичности обрабатываемого сплава.

К устройствам подключают:

• держатели с угольными плавкими электродами или вольфрамовыми тугоплавкими;
• подающие насадки полуавтоматов и автоматов.

Разновидности сварочных выпрямителей

Токогенерирующие сварочные преобразователи различают по конструкции и способу регулировки силовых параметров.

• регулируемые трансформатором;
• с дросселем – индукционной катушкой, сдерживающей резкие скачки напряжения;
• с регулирующими тиристорами, меняющими напряжение тока;
• с транзисторами – полупроводниками, сглаживающими скачки импульсного тока;
• инвертор – преобразователи с частотным повышением тока и регулятором его силы.

Классификация выпрямителей по возможностям регулировки вольт-амперных характеристик (несколько слов об особенностях каждого из аппаратов):

1. Трехфазные для ручной электродуговой сварки. Громоздкие модели трансформатором. Преобразователь работает с большими энергетическими потерями, возможности ограничены мощностью трансформатора металлическим или магнитным шунтом – дополнительным сопротивлением.
2. Автоматы и полуавтоматы. Силовой поток регулируется магнитным полем. Реостатная вторичная обмотка позволяет менять число витков — это принцип вольт-амперной регулировки. Для импульсной регулировки установлен осциллограф. Ток сначала выпрямляется, затем трансформируется в переменный высокой чистоты.
3. Дроссельные трехфазные выпрямители для дуговой и аргоновой сварки. Они оснащены дополнительным сердечником с обмоткой, выполняющим роль накопителя заряда, подаваемого на выпрямляющий конденсатор.

Преимущества и недостатки

Устройства отличаются большой мощностью при небольшом размере. Самые компактные – инверторы. Эти генерирующие устройства принято выделять в отдельную группу. В них трансформатор занимает не больше 1/5 объема.

Основное отличие других сварочных выпрямителей от трансформаторов – способность генерировать постоянный ток вместо переменного. С этой способностью связаны основные достоинства выпрямителей:

• когда на плавящийся электрод подается однополярный заряд, он быстрее разгорается;
• снижаются энергопотери – КПД трансформатора намного ниже;
• горение дуги стабилизируется;
• при равномерном плавлении стержня в ванне расплава возникает меньше брызг, снижается травматизм, риск случайных возгораний;
• шов удобнее контролировать, он получается ровный;
• расширяются возможности сварки;
• расход присадочных материалов уменьшается, при большом объеме работ экономия ощутима.

Наряду с достоинствами у большинства выпрямителей есть недостатки:

• потери мощности все же есть;
• при «просадке» напряжения сети они хуже работают;
• способны выйти из строя даже при коротких замыканиях в электроснабжающей сети;
• многие модели боятся влажности, запыленности.

За преобразователями, как и за другим сварочным оборудованием, нужно правильно ухаживать.

Обслуживание и основные неисправности

Новые преобразователи обязательно продувают перед включением в сеть. Делать это лучше бытовым феном на среднем режиме нагрева. Нужно устранить скопившуюся пыль, возможную влагу, она снижает сопротивление медных обмоток встроенного трансформатора. Раз в квартал продувку повторяют.

После длительного хранения (до года) преобразователя, перед работой полезно «прокачать» полупроводники – дать выпрямителю поработать на разных режимах, начиная с минимального. После двухчасовой «обкатки» устройство будет стабильно работать, не откажет во время сварки. Важно следить за исправность вентилятора, оборудование не должно перегреваться.

Возможные неисправности сварочного выпрямителя и методы их устранения:

Устройство не включается при подключении к сети. Такое возможно:

• при переломе жилы запитывающего проводника, брякают контакты в вилке – проверяют кабель, меняют вилку;
• в сети отсутствует напряжение – необходимо проверить входной рубильник;
• один из узлов вышел из строя – пора нести преобразователь в сервис или чинить устройства самостоятельно;
• выработан ресурс полупроводниковых элементов – требуется перепайка схемы.

Плавящийся электрод залипает, а преобразователь гудит – нужно:

• проверить исправность полупроводников и конденсатора;
• убедиться, что нет просадки питающей электросети;
• посмотреть целостность обмотки дросселя.

Преобразователь самопроизвольно отключается при работе – такое бывает:

• при перегреве, проверяют исправность вентилятора или охлаждающей системы;
• прорыве обмотки встроенного трансформатора – снимают старую, делают новую.

Устройство перестает выдавать питание нужных параметров – надо потрогать корпус, насколько он горячий, проверить подачу воздуха к вентилятору, дать генератору отдохнуть.

Прыгает напряжение холостого и рабочего тока – проверяют:

• ручку регулятора;
• предохранители первичной обмотки;
• плотность закрепления контактов клеммы у пускателя.

Схемы преобразователей указаны в инструкции по эксплуатации. Для ремонта устройств требуются электротехнические знания, навыки пайки. Лучше отдать устройство в сервисный центр. Они точно определят причину поломки, устранят ее.

Что такое сварочный выпрямитель?

Время чтения: 7 минут

Сейчас в магазинах можно найти сварочник на любой вкус и кошелек. Производители предлагают купить сварочные трансформаторы, инверторы, полуавтоматы и, конечно, выпрямители. Начинающий сварщик сталкивается с рядом трудностей при выборе своего первого сварочного аппарата, поскольку не может разобраться в таком большом ассортименте. Мы уже рассказали вам про инверторы, трансформаторы и полуавтоматы. Настало время поговорить про выпрямители.

Из этой статьи вы узнаете, что представляет собой сварочный аппарат выпрямитель, каков принцип его работы и какие плюсы/минусы есть у данного типа аппарата. Вы также узнаете о некоторых особенностях применения выпрямителя.

Общая информация

Выпрямитель для сварки — это один из классических типов сварочного оборудования наравне с трансформатором. Он применяется уже ни одно десятилетие и сумел в полной мере раскрыть все свои достоинства и недостатки. Основная функция выпрямителя — преобразование переменного тока в постоянный, чтобы использовать его для поджига дуги и дальнейшего формирования шва.

Стандартный выпрямитель для ММА сварки (ручная дуговая сварка с использованием электрода с покрытием) состоит из силовой части (чаще всего трансформатора), выпрямительного блока, а также из компонентов, выполняющих роль защиты, запуска и регулировки аппарата.

Это простейшее описание, по которому можно понять устройство сварочного выпрямителя. Конечно, на деле все гораздо сложнее. Каждый компонент, будь то силовой трансформатор или выпрямительный блок, состоит из множества дополнительных элементов.

Но, несмотря на кажущуюся сложность устройства аппарата, он все еще гораздо надежнее инвертора или полуавтомата. А все потому, что в его основе не используются электронные компоненты. А ведь именно они чаще всего выходят из строя, если вы используете инвертор. Феноменальная надежность — это основное достоинство выпрямителя по сравнению с другими аппаратами (не считая сварочного трансформатора).

При желании можно собрать сварочный выпрямитель своими руками в домашних условиях. Конечно, если вы обладаете достаточными навыками. Тем более, схема сварочного выпрямителя есть в открытом доступе и ее несложно найти при необходимости.

Существует много разновидностей сварочных выпрямителей. Основные отличия заключаются в их силовой части. В продаже есть выпрямители на основе трансформатора, с дросселем, с тиристорами, с транзисторами и даже есть инверторный выпрямитель. У каждого типа есть свои достоинства и недостатки, но на деле больших отличий при использовании вы не заметите. Так что выбирайте аппарат исходя из технических характеристик и стоимости.

Принцип работы

Принцип работы сварочного выпрямителя можно описать довольно просто. Сначала аппарат понижает получаемое напряжение сети 380В до параметра напряжения холостого хода. Затем он преобразовывает переменный ток в постоянный. И в конечном итоге производится регулировка сварочного тока. Можно приступать к сварке.

В этом смысле трансформаторы и выпрямители очень похожи. Отличие заключается в типе получаемого тока: трансформатор использует для сварки переменный ток, а выпрямитель — постоянный.

В остальном оба аппарата похожи. При этом варить на постоянном токе гораздо проще, чем на переменном. Поэтому трансформатор — это тот же выпрямитель, только еще более сложный в применении.

Достоинства и недостатки

Преимущества сварочных аппаратов-выпрямителей в основном заключаются в большой надежности агрегата. Аппарат может использовать практически в любых условиях, даже если вокруг грязь, пыль и прочие «недруги», способные на раз-два уничтожить инвертор. Также с помощью выпрямителя можно выполнять сложные сварочные работы. Например, варить нержавеющую сталь или цветной металл.

При умелом поджиге дуга горит очень стабильно и позволяет вести аккуратный шов. Также выпрямитель можно использовать для большинства ходовых сварочных технологий, начиная от MMA, заканчивая TIG, MIG, MAG технологиями. Еще один немаловажный плюс — это возможность организации сразу нескольких сварочных постов от одного аппарата. Это значит, что вы сразу несколько человек могут варить, используя один лишь выпрямитель. Такой аппарат называется выпрямитель сварочный многопостовой и применяется на производстве.

Недостатки у такого аппарата тоже есть, и порой они критичны. Первое, что вам нужно знать — выпрямитель очень тяжелый и неповоротливый. У вас не получится в одиночку закинуть его в багажник и отвезти на дачу. Также могут быть трудности с транспортировкой аппарата на стройплощадку.

Еще один минус — это высокая стоимость комплекта оборудования. Сам выпрямитель стоит не очень дорого, а вот сопутствующее ему оборудование может оказаться не по карману. Впрочем, об этом мы подробнее рассказываем далее. Также учитывайте, что выпрямитель потребляет очень много электроэнергии, и вы можете быть не готовы к большим счетам.

Последний минус, который можно назвать одновременно плюсом — это необходимость высокой квалификации для формирования качественного шва. Если вы новичок, то будьте готовы к годам постоянной практики. С другой стороны, если вы научитесь варить выпрямителем, то после него сможете варить чем угодно. И это несомненное достоинство.

Особенности использования

Первое, на что нужно обратить внимание, если вы хотите использовать выпрямитель в быту — это напряжение вашей электросети. Вряд ли оно превышает 220В, а зачастую цифра даже меньше. Конечно, в продаже существуют аппараты, способные работать от напряжения 220В, но они встречаются редко. Большинство выпрямителей требуют 380В для полноценной работы. Такую электросеть еще называют промышленной трехфазной. Чтобы решить эту проблему, необходимо использовать генератор, выдающий 380В.

Отсюда вытекает главный недостаток выпрямителя. Это мощный аппарат, дающий вам множество возможностей, который при этом стоит не очень дорого. Но для его работы придется докупать недешевый генератор и каждый раз возиться с подключением. Именно по этой причине многие новички предпочитают купить маломощный инвертор и включить его в розетку, вместо того, чтобы мучиться с трансформатором или выпрямителем.

Также учитывайте, что для стабильной работы недостаточно просто подключить выпрямитель к 380В и приступить к работе. Выпрямитель (как и трансформатор) очень требователен к самой электросети. Она должна быть не просто стабильна, но и иметь запас по мощности. Это необходимо для поджига дуги и ее стабильного горения.

Также учитывайте, что с выпрямителем не так просто поджечь дугу, даже если с напряжением в сети все отлично. Здесь важно иметь навык или просто много практиковаться. Выпрямитель не оснащен дополнительным функционалом вроде форсажа дуги или горячего старта. Так что вам придется поджигать дугу, опираясь на свой опыт и навыки.

Несмотря на все трудности, выпрямитель — это очень стабильный и надежный аппарат. Он без проблем переносит небрежное хранение и регулярную работу. В том числе при атмосферных осадках (хотя мы не рекомендуем производить сварку при плохих погодных условиях).

Вместо заключения

Сварочный выпрямитель назначение которого — сварка сложных металлоконструкций, может понадобиться вам не только в профессиональной сварке, но и при работе в гараже или при изучении навыков сварочного дела. Он не так прост, как инвертор, зато лишен недостатков, присущих трансформаторам. Выпрямители очень громоздкие, но современные модели часто оснащаются колесами, так что аппарат можно перевозить на небольшие расстояния.

Конструктив выпрямителя так же прост, как и у трансформатора, так что его можно без проблем починить в домашних условиях. При этом ремонт не ударит по кошельку. А при наличии определенных навыков, можно своими руками модифицировать аппарат, сделав его применение более эффективным и удобным. Оставляйте свои комментарии, делитесь мнением и опытом. Это будет полезно для многих новичков. Желаем удачи в работе!

Что такое сварочный выпрямитель, как он устроен и работает?

Сварочные выпрямители – устройства, назначением которых является преобразование переменного тока в постоянный, что необходимо при работе со средне- и высокоуглеродистыми марками стали, чугуном, цветными металлами и сплавами. Сварка на постоянном токе облегчает формирование аккуратных швов, снижает разбрызгивание металла, повышает прочность сварного соединения.

Конструкционные особенности и принцип действия полупроводниковых сварочных выпрямителей

Конструкция выпрямителя в классическом варианте включает следующие компоненты:

• Диодные мосты. Диоды в сварочных выпрямителях собирают по мостовым схемам – одно- или трехфазной. Востребована трехфазная схема, обеспечивающая стабильность сварочной дуги, она подходит для элементов различной толщины, позволяет осуществлять не только сварку, но и резку. Для резки устанавливают высокое значение силы тока.
• Понижающий трансформатор. На этом устройстве происходит уменьшение напряжения и повышение силы тока.
• Охлаждающая система. Обычно это вентилятор, обеспечивающий постоянный воздушный поток к полупроводниковым элементам, которые нагреваются во время работы. В некоторых аппаратах устанавливают датчики перегрева.
• Датчики контроля напряжения. При напряжении питания, превышающем предельное значение, датчики подают сигнал автомату на отключение.
• Пусковая и измерительная аппаратура.
• Регуляторы, позволяющие установить значения тока в соответствии с толщиной свариваемого металла.

Принцип работы сварочного выпрямителя

• Ток из электросети или от электрогенератора попадает на первичную обмотку понижающего трансформатора.
• На вторичную обмотку поступает ток пониженного напряжения и повышенной силы.
• Ток пониженного напряжения поступает на выпрямительные диодные мосты. Полупроводниковые элементы открывают ток в одном направлении, и закрывают – в противоположном. Производители чаще всего используют селеновые и кремниевые полупроводники. Селеновые элементы стоят недорого и способны выдерживать значительные перегрузки, кремниевые обеспечивают высокий КПД, но плохо переносят перегрузки.

Виды регулирования силы тока на выходе:

• Ступенчатая регулировка – наиболее часто встречающийся вариант. Разные модели могут иметь разный шаг, но в любом варианте такая настройка является грубой.
• Тонкая настройка. Осуществляется методом дроссельного насыщения. Дроссель (комплекс из нескольких катушек) устанавливается между диодами и трансформатором.
• Точная регулировка с использованием тиристорного блока.

Точность регулировки напрямую влияет на удобство проведения работ и качество полученного результата.

Разновидности выпрямительных устройств

В зависимости от внешних характеристик, различают три типа сварочных выпрямителей:

• Крутопадающие внешние характеристики. Такие аппараты востребованы для ручной дуговой сварки и для работы с неплавящимся электродом в среде защитных газов. В устройство выпрямителей входит понижающий трансформатор с высоким рассеиванием магнитного поля. Сварочный ток настраивается путем корректировки дистанции между первичной и вторичной обмотками трансформатора.
• Жесткие внешние характеристики. Выпрямители этого типа используются для сварочных работ с плавящимся электродом в углекислом газе или другой защитной газовой среде, под флюсом, с использованием порошковой проволоки.
• Универсальные. Такие устройства позволяют получать падающие и жесткие внешние характеристики. Поэтому они подходят для широкого перечня сварочных процессов – ручных и автоматизированных, плавящимися и неплавящимися электродами, в газовых средах, под флюсом. В конструкцию входят понижающий трансформатор и дроссели насыщения.

Сварочные выпрямители на диодных мостах с различными техническими характеристиками дают возможность сваривать металлические элементы толщиной от 1 до 50 мм. Они удобны в работе и обслуживании, просты в настройке, мобильны. К недостаткам можно отнести слабую устойчивость к перепадам напряжения питающего тока и длительным коротким замыканиям.

Из чего состоит сварочный выпрямитель: устройство и принцип работы

Сварочный выпрямитель – это устройство, которое преобразует переменный ток в постоянный. При этом напряжение снижается, а сила тока повышается, создавая благоприятные условия для сварочных работ. Рассмотрим устройство и принцип работы оборудования подробнее.

Что это такое?

Данное устройство состоит из несколько полупроводниковых блоков, которые выпрямляют ток до значения, достаточного для проведения работ. Как и любое другое сварочное оборудование, выпрямитель имеет два контакта – положительный и отрицательный.

Один крепится на заготовку, второй оснащен горелкой или электродным держателем. Полярность работ зависит от типа выпрямителя и необходимого режима работы.

Соединение происходит за счет возбуждения сварочной дуги между электродом и соединяемой поверхностью.

Отличия от устройств с переменным током

Работа классического сварочного трансформатора сопровождается сильной пульсацией выпрямленного тока. Это негативно отражается на качестве соединения, которое содержит большое количество дефектов. Кроме того, сварка трансформатором сопровождается большим количеством брызг расплава, что ведет к перерасходу присадочных материалов. Выпрямители для дуговой сварки лишены данного недостатка, благодаря вышеупомянутым блокам. Сварочный ток отличается большей стабильностью, улучшая качество шва.

[stextbox сварщики ошибочно полагают, что при глубокой проварке предпочтительнее использовать трансформатор. Однако исследования показывают, что применение выпрямителя только повышает качественные характеристики соединения.[/stextbox]

Плюсы и минусы оборудования

По сравнению с трансформатором, выпрямитель обладает рядом преимуществ:

• Экономное потребление энергии;
• Стабильность электрической дуги;
• Качество соединения;
• Малое количество брызг;
• Работа с нержавейкой;
• Простота и надежность конструкции, которые обеспечивают комфортную регулировку;
• Высокий КПД.
• Небольшие габариты и малый вес.

Наряду с достоинствами имеется ряд недостатков, которых гораздо меньше:

• Повышенные требования к стабильности напряжения в сети;
• Повышение качества сопровождается незначительной потерей мощности;
• Слабая защита от коротких замыканий, особенно длительных;
• Более высокая стоимость.

Положительные качества обеспечивают устойчивый интерес к оборудованию, несмотря на недостатки.

Применение выпрямителей

Рассматриваемые устройства пользуются спросом как среди новичков, так и профессионалов. Основное предназначение – сварка покрытыми электродами на различных видах стали. Технические характеристика большинства агрегатов позволяют работать с электродами различного сечения, до 6 мм включительно.

Некоторые модели рассчитаны на использование электродной проволоки – они являются основным узлом полуавтоматов.

Давно налажен выпуск выпрямителей для работы в среде защитного газа неплавящимися электродами.

Аппараты большой мощности способны работать с металлом, толщиной до 50 мм. Подобная технология соединения требует предварительной подготовки кромок. Реверсивная регулировка позволяет опытному сварщику работать с тонколистовыми материалами, толщина которых составляет 1-1,5 мм.

[stextbox соединения выпрямители активно используются при электрической резке металла. Данная технология подразумевает использование аппаратов имеющих большую силу тока.[/stextbox]

Принцип работы

Принципиальная конструкция сварочного выпрямителя содержит следующие узлы:

• Трансформатор понимающего типа;
• Полупроводниковый диод;
• Радиаторы охлаждения;
• Контрольно-измерительные приборы (амперметр и вольтметр);
• Механизм регулировки силы тока;
• Датчики безопасности.

Переменный ток, который поступает в аппарат, проходит несколько стадий:

1. Ток поступает на первичную обмотку трансформатора.
2. Переход на вторичную обмотку. Действие происходит благодаря явлению электромагнитной индукции. При этом сила тока увеличивается, а показатель напряжения падает до безопасного уровня. Среднее значение составляет 46В.
3. Напряжение поступает на полупроводниковые диоды. Они обеспечивают одностороннее движение тока, исключая вероятность колебаний.
4. Выпрямленный ток поступает на держатель.

В процессе эксплуатации диоды подвергаются значительной нагрузке, что повышает их температуру. Функцию регулировки тепла выполняют радиаторы и вентилятор, который обеспечивает циркуляцию свежего воздуха внутри корпуса. Многие модели оснащены приборами безопасности, которые обесточивают системы в аварийных ситуациях.

Способы регулировки тока

Механизм регулировки зависит от конструкции аппарата. Классические устройства оснащены ступенчатой регулировкой. Сам переключатель имеет два или более положения. Изменение силы тока происходит за счет ограничения работы трансформатора. Данная схема применялась еще на самых первых моделях выпрямителей.

Более продвинутой считают технологию, применяемую на инверторных сварочных выпрямителях. Он основан на установке дросселей насыщения, которые помещают между полупроводниковыми диодами и понижающим трансформатором.

Трехфазный сварочный тиристорный выпрямитель оснащен наиболее современным регулировочным механизмом. Тиристорный блок позволяет осуществлять тщательный контроль над напряжением и силой тока, устанавливая необходимые показатели, в зависимости от типа соединения и характеристик металла.

Разновидности аппаратов: основные типы

По типу конструкции различают три вида выпрямителей:

• однофазные;
• двухфазные;
• трехфазные.

На промышленных предприятиях чаще всего используют трехфазные аппараты с большим количеством диодов. Они выгодно отличаются тем, что способным работать с различными металлами, независимо от толщины заготовки. Производственные модели, как правило, представляют собой многопостовые агрегаты. Эксплуатация таких агрегатов подразумевает использование балластных реостатов для индивидуальной регулировки тока каждого поста.

Инверторный выпрямитель знаком многим владельцам частных домов и загородных участков. Данные устройства характеризуются многоступенчатым процессом выпрямления тока. Инверторы отличаются малым весом и компактными размерами, что является несомненным преимуществом для устройства бытового назначения.

Обслуживание и ремонт

Сварочные выпрямители нуждаются как в ежедневном, так и в периодическом техническом обслуживании. Это залог безотказной работы оборудования. Ежесменный осмотр включает в себя следующие процедуры:

• Осмотр изоляции.
• Проверка крепления клемм и заземления.
• Удаление пыли и грязи с внутренних частей корпуса.

Все обнаруженные дефекты подлежат немедленному устранению.

Симптомами неисправности является частое срабатывание температурных датчиков и увеличение шума в процессе эксплуатации. Причиной могут быть следующими:

1. Замыкание первичной обмотки трансформатора.
2. Выход из строя вентилятора системы охлаждения;
3. Нарушение изоляции листов сердечника.

Эксплуатация неисправного оборудования запрещена.

Заключение

Сварочный выпрямитель – источник повышенной опасности. В процессе эксплуатации необходимо соблюдать все требования инструкции завода-изготовителя, а также общие требования нормативных документов по охране труда. Следует помнить, что здоровье человека – его главная ценность.

[stexbox 6-го разряда Шатилов Александр Геннадьевич, опыт работы – 17 лет: «Я работаю сварщиком металлоконструкций на металлургическом заводе. Основное оборудование, на котором приходится работать – многопостовые сварочные выпрямители серии ВД/ВДМ симферопольского завода. В целом, это достаточно надежные аппараты, которые не нуждаются в особом уходе. Единственное требование к эксплуатации в условиях металлургического завода – регулярная очистка от пыли. Для этих целей мы пользуемся сжатым воздухом из воздушных магистралей. Пыль здесь содержит отходы металлургического производства, а потому работа в течении двух смеем без очистки ведет к гарантированной поломки. Коллеги на прошлом ремонте подтвердили эту гипотезу на собственном аппарате, во время проведения капитального ремонта агломашины».[/stextbox]
