Специалист по сапр что это?

Что такое САПР?

САПР расшифровывается как система автоматизированного проектирования — это комплекс программных и технических средств, эксплуатируемых для простой, недорогой и быстрой разработки проектов, моделей и чертежей. Это объемное понятие, объединяющее в себе десятки разновидностей по сложности, типу и функционалу. Предлагаем ознакомиться с особенностями и видами САПР более подробно.

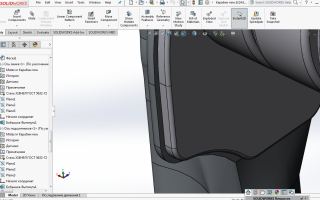

Пример работы САПР программы SolidWorks

Функционал САПР

Системы автоматизированного проектирования имеют функционал для осуществления работ на всех стадиях жизненного цикла изделия, начиная от создания проекта и заканчивая подготовкой к производству. В распоряжении специалистов по инженерии есть следующие возможности:

оперативное принятие решений и оформление документов;

функции для качественного управления рабочими процессами;

доступ к технологиям параллельного проектирования изделий;

возможность неоднократного применения готовых решений;

максимально реалистичное математическое моделирование;

информационная поддержка, стратегическая разработка проекта;

опции расчета количества материалов и времени производства.

возможность ведения группового проекта

Классический вариант позволяет инженеру выполнять геометрические построения и 3D-моделирование, наносить размеры, оперировать с графическими и текстовыми объектами и разрабатывать комплект технической документации, а также редактировать ранее созданные проекты и готовить их к приемке. Конкретный функционал зависит от того, с каким конкретно программно-техническим комплексом взаимодействует разработчик.

Достоинства систем автоматизированного проектирования

Использование САПР в первую очередь значительно упрощает труд инженера-проектировщика. Если раньше специалисты разрабатывали чертежи и документацию от руки, сегодня это выполняется в автоматизированном режиме. Другие преимущества:

ускорение процесса проектирования и конструирования деталей в 1,5-2 раза;

уменьшение затрат на изготовление изделий вплоть до 20%;

удешевление процесса разработки и расходов на эксплуатацию;

меньшие расходы на формирование моделей и проведение тестов;

значительный рост качества и технического уровня результатов работы.

В совокупности перечисленные преимущества делают предприятие более конкурентоспособным за счет увеличения качества выпускаемой продукции вместе с уменьшением себестоимости.

Пример работы САПР программы SolidWorks

Применение САПР

Сфера применения определяется отраслевым назначением того или иного комплекса для автоматизации. По данному признаку классификация насчитывает 3 основные разновидности:

MCAD. Программно-технические комплекты, разработанные для формирования проектов механизмов. Без них не обходится изготовление автомобилей, речных и морских судов, космических аппаратов. Кроме готовых изделий проектируются и конструктивные детали. Яркие представители систем проектирования из этой категории – КОМПАС, SolidWorks.

EDA. Средства, широко используемые для конструирования как готовых электронных приборов, так и их составляющих – микросхем и печатных плат. Другое название данной категории – ECAD. Популярные у специалистов решения – OrCAD и Altium Designer.

AEC CAD. Главное назначение этих систем заключается в автоматизированной разработке строительных и архитектурных объектов. К ним относятся промышленные и жилые здания, автомобильные и железные дороги, мосты и объекты инфраструктуры. Программные продукты для этого направления есть у AutoDesk, AutoCAD, Bentley.

Таким образом, для каждого направления инженерной деятельности есть свои продукты с предназначенным для этого функционалом. Благодаря такому разделению в каждом комплексе есть только нужные инструменты и ничего лишнего, а это упрощает и ускоряет работу инженера.

Разновидности САПР

Отраслевое назначение – не единственная классификация, в рамках которой многочисленные системы САПР делятся на отдельные виды. Большую роль играет деление по ГОСТ и назначению.

По ГОСТ

Классификация инженерных программ, согласно ГОСТ, включает разделение по признакам:

тип и сложность проектируемого объекта – эта классификация рассмотрена выше;

уровень автоматизации: низкий (до 25%), средний (от 25% до 50%), высокий (от 50%);

комплексность автоматизации: одноэтапные, многоэтапные, комплексные;

вид выпускаемых документов: на листе, на машинных или на фотоносителях;

производительность выпуска документации: малая, средняя, высокая.

Также значение имеет число уровней технического обеспечения. По этому признаку решения классифицируются на одноуровневые, двухуровневые и трехуровневые.

По назначению

Проектировочные работы включают многочисленные аспекты, за каждый из которых отвечает тот или иной тип программ согласно своему целевому назначению. Выделяют 4 разновидности:

CAD. Предназначены непосредственно для моделирования двумерных или трехмерных проектов, а также для создания технологической и конструкторской документации. Категория включает подкатегории CADD и CAGD, инструменты в которых отвечают за создание чертежей и формирование геометрических моделей соответственно.

CAE. Продукты для симулирования и исследования физических процессов, проведения конструкторских расчетов, динамического тестирования и оптимизации проектов. Отдельно выделяется подкатегория CAA, включающая ПО для компьютерного анализа.

CAM. Применяются на этапе подготовки изделия к выпуску, используются для управления оборудования с числовым программным управлением (ЧПУ) или гибких автоматизированных производственных систем (ГАПС) для изготовления изделий.

CAPP. Категория средств, которые объединяют в себе возможности уже рассмотренных выше CAD и CAM. Используются для планирования технологических процессов.

Стоит заметить, что многие САПР являются комбинацией двух или более перечисленных выше аспектов. Наиболее часто встречаются сочетания CAD/CAM, CAD/CAE/CAM и CAD/CAE. Именно совместное использование программ обеспечивает эффективную разработку и производство.

САПР — система автоматизированного проектирования

Текущее состояние рынка продукции и, обостряющаяся конкуренция межу производителями, накладывает жесткие условия на все этапы жизненного цикла производства изделий. В условиях постоянно сокращающегося времени между возникновением новой идеи и ее моральным устареванием конкурентоспособность производителя достигается за счет оптимизации, унификации и автоматизации стандартных процедур, сопутствующих выпуску новых товаров. Для реализации этих задач проектные организации используют специализированное программное обеспечение, являющееся частью САПР.

Аббревиатура САПР расшифровывается как система автоматизированного проектирования и, зачастую, воспринимается обывателями, как набор программ для черчения. Однако, согласно действующему ГОСТ 23501.101-87, термин САПР трактуется обширнее и подразумевает всю организационно-техническую инфраструктуру проектного отдела или организации. Затрачивая внушительную часть бюджета на развитие и поддержание структуры САПР, предприятия преследуют единственную цель — повышение качества выпускаемой продукции и оперативное реагирование на обратную связь от потребителей.

Возможности и области применения

Наиболее очевидной и востребованной функцией комплексов САПР является возможность построения компьютерной 2D- и 3D-модели разрабатываемого изделия. Однако, применение САПР не ограничивается только разработкой и каталогизацией проектной документации, хотя уже этот момент помогает экономить массу времени и трудозатрат инженера, позволяя в ходе работы менять элементы чертежей, ничуть не заботясь о влиянии этих изменений на проект в целом.

Пользователь современной САПР имеет в своем распоряжении богатый выбор стандартных элементов, избавляющий от необходимости многократно проделывать одну и ту же работу и унифицирующий стандартные проектные процедуры. Мощный математический аппарат упрощает инженерные расчеты, позволяя в режиме реального времени визуально оценивать контролируемую величину и ее зависимость от изменения проектируемой конструкции. Наиболее актуально эта задача проявляется в системах с распределенными параметрами, расчет которых крайне трудоемок. В качестве примеров можно привести анализ напряжений в узлах механических систем, строительных конструкций, тепловой расчет электронных устройств и т.д. Сложно переоценить возможности САПР в плане компьютерной анимации и симуляции разрабатываемых устройств, позволяющие увидеть их работу до изготовления прототипа и устранить ошибки и недочеты, сделанные при проектировании.

Исторически сложилось, что САПР получили широкое применение в машиностроении, автомобилестроении и строительстве. Однако, в настоящее время с их помощью можно автоматизировать практически любой процесс, начиная от раскроя и пошива одежды и, заканчивая разработкой поточной линии крупного завода.

Структура САПР

Являясь разновидностью информационных систем, классифицируемых по сфере применения, САПР относятся к сложным многоуровневым структурам, образуемым совокупностью средств вычислительной техники, различными видами обеспечения, а также обслуживающим их персоналом.

Структура САПР регламентирована ГОСТ 23501.101-87 и включает в себя два класса подсистем: проектирующие и обслуживающие. Основным назначением проектирующих модулей выступает решение конкретных проектных задач, а функции информационного обмена между ними возложены на подсистемы обслуживания, к задачам которых можно отнести:

Управление процессами проектирования.
Документирование процессов проектирования.
Реализация графического интерфейса.
Организация и ведение банка данных.

Согласно стандарту, компоненты САПР строятся на основе следующих видов обеспечения:

Техническое обеспечение объединяет вычислительное, телекоммуникационное оборудование и линии связи.
Программное обеспечение состоит из средств нижнего и верхнего уровней. Это операционная система с комплектом драйверов периферии и, собственно, сами компоненты САПР.
Совокупность данных, необходимых для реализации процесса разработки включается в информационное обеспечение САПР. Это нормативная информация, данные о прототипах проектируемых объектов, готовые шаблоны.
Математическое обеспечение объединяет в себе алгоритмы и математические модели, необходимые для реализаций проектных задач.
Лингвистическое обеспечение включает набор интерфейсов для организации межмодульного взаимодействия, а также специальные языки проблемно-ориентированного программирования.
К методическому обеспечению относится общая и внутренняя нормативная документация, регламентирующая процессы обслуживания и эксплуатации САПР.

Несмотря на разнообразие решений для автоматизации проектной деятельности, их архитектура также регламентирована. Разработка САПР должна вестись строго в соответствии с принципами создания информационных систем. Одним из них является принцип системного единства, согласно которому, разрабатываемая система должна иметь свойства целостности и взаимосвязанности отдельных компонентов и структуры, а сам процесс проектирования должен носить индуктивный характер, то есть вестись от частного к целому.

Читать еще: Как согнуть квадрат в домашних условиях?

Функционирование подсистем и компонентов САПР должно быть подчинено принципу совместимости, в соответствии с которым составные части информационных систем должны решать свои задачи в строгом взаимодействии. Кроме того все элементы подлежат унификации, обеспечивая взаимозаменяемость и открытость.

САПР строится с учетом возможной интеграции с другими информационными системами, а также модификации и пополнения их компонентов.

Классификация САПР

Для более укрупненного описания систем автоматизированного проектирования принята классификация САПР по набору определенных отличительных особенностей. В отечественной практике применяется ГОСТ 23501.108-85, выделяющий среди таких особенностей тип, разновидность и сложность разрабатываемого объекта, уровень автоматизации и ее комплексность, номенклатура подготавливаемой документации, а также сложность структуры технического обеспечения.

Международные стандарты рассматривают такие комплексы в аспекте отраслевого и целевого назначения.

По отраслевому назначению

Признак классификации по отраслевому назначению отчасти перекликается с отечественным типом объекта проектирования и подразделяет все САПР на:

Машиностроительные — позволяют выполнять разработку элементов механических систем, а также создавать из них сборки, получая сложные механизмы.
Приборостроительные — используются для создания радиоэлектронного оборудования, интегральных микросхем и трассировки печатных плат.
Архитектурные — применяются в промышленном и гражданском строительстве, позволяют моделировать конструкции зданий и сооружений.

Следует отметить, что приведенная классификация несколько условна и не охватывает весь перечень отраслей, в которых применяются САПР. Комплексы не попавшие в общепринятую классификацию, трактуются стандартом как «Прочие».

По целевому назначению

Согласно данному классификационному признаку различают CAD-, CAE- и CAM-системы.

CAD-системы объединяют в себе инструментарий конструирования различных деталей, подготовки чертежей, спецификаций и сопутствующей документации. Большинство современных программ обладают функциями создания 3D-моделей, используемых в CAM и CAE-системах.
CAM-системы позволяют выполнять технологическую поддержку производства изделия. Примером может служить генерация управляющей программы для станков и обрабатывающих центров с ЧПУ.
CAE-системы обладают обширными средствами поддержки математического анализа. С помощью них моделируют и прогнозируют процессы в области теплотехники, гидравлики, механики; выполняют сложные расчеты с использованием расширенного математического аппарата. CAE системы позволяют оценить работоспособность проектируемого изделия до его производства.

Англоязычный эквивалент

С 1990 года в нашей стране англоязычный термин CAD нормативно закреплен за определением «автоматизированное проектирование», хотя и не соответствует в полной мере российскому значению САПР. По сути, под понятием CAD понимается применение информационных технологий для поддержки процесса конструирования. Зарубежные CAM системы эквивалентны отечественным автоматизированным системам технологической подготовки производства.

Наиболее полное соответствие прослеживается между определениями САПР и CAE, поскольку включают в себе обе вышеперечисленные системы и представляя собой более широкое понятие.

Система автоматизированного проектирования (САПР). Кто кого?

Идея родилась в моей голове от ~~нашей бедности~~ наших потребностей. Для тех, кто решил освоить какой-нибудь САПР, казалось бы, выбор должен быть всегда очевиден — это должен быть тот же САПР, что используется на предприятии, где работаешь, или же хочешь работать. Причины, по которой трудно сделать выбор могут быть разными, к примеру – у всех ~~ленивых~~ возникнет вопрос: «А что освоить легче?» или «Пойдет ли он на моем компьютере, если я хочу сделать нечто и в определённом количестве?». На выбор может так же повлиять наличие в программе нужных функций и, как это не странно прозвучит, цена. На эти и возможно некоторые другие вопросы ответы под катом.
ФОТО.

Виновники торжества:

Безусловно, САПР систем куда больше, но нам не хватило бы ни времени, ни сил на то, чтобы все их вам представить. Встречайте избранных.

Кратко о каждом. Плюсы и минусы:

Autodesk AutoCAD – один из самых распространенный CAD систем, помимо просто версии под названием Autodesk AutoCAD есть рад специализированных, таких как: AutoCAD для Mac, AutoCAD Architecture, AutoCAD Civil 3D, AutoCAD Electrical, AutoCAD LT, AutoCAD Map 3D, AutoCAD Mechanical, AutoCAD MEP, AutoCAD Plant 3D, AutoCAD P&ID, AutoCAD Raster Design, AutoCAD Revit Architecture Suite, AutoCAD Revit MEP Suite, AutoCAD Revit Structure Suite, AutoCAD Structural Detailing, AutoCAD Utility Design. Старые версии не сильно требовательны к железу, но начиная с 2010 версии работать на компьютере года 2006-го будет несколько затруднительно. Так же замечено, что AutoCAD 2010-2012 заведомо медленнее работает на интегрированных чипах Intel, в чем мы впоследствии убедимся, причем как в 3D, так и в 2D. Спасает эту ситуацию даже самый слабый GPU, который минимально соответствует требованиям AutoCAD, к примеру на чипе NVidia 200 Series.

Autodesk Inventor – САПР ориентированный большей частью на машиностроение, причем 2D часть программы развита настолько плохо, что оставляет желать лучшего. Практически весь набор дополнительных утилит представлен только в 3D части программы, в то время как в 2D нам остается довольствоваться только ассоциативными видами и минимальным набором для черчения. Недостаток в 2D полностью компенсирует AutoCAD Mechanical, ориентированный в свою очередь на оформление чертежей. Требования к железу у Inventor-а одновременно и небольшие, и в то же время достаточно высоки. Все зависит от того, что вы хотите «напроектировать». Как обстоят дела с версиями ниже 2010 сказать не могу но, как и в случаи с AutoCAD, компьютер нужен посерьезнее.

DSS SolidWorks – очень неплохая система, имеет достаточной понятный интерфейс, ничего из ряда вот выходящего я в ней не нахожу, но не могу отметить способность данной программы распознавать дерево построения сторонних CAD систем, а так же расстроить любителей халявы, пиратская версия встает кривовато. Делайте выводы.

АСКОН КОМПАС 3D – САПР, популярный, наверное, только в России. Основным полюсом у него будет – изначально русский интерфейс (хотя предыдущие системы этим не страдают), и очень обширная библиотека стандарта ГОСТ. Если в случаи с AutoCAD, при не удовлетворительной производительности на старом компьютере есть возможность поставить более старую версию, то в случаи с КОМПАСом — это будет не целесообразно, т.к. системные требования, начиная с 5-ой версии не сильно менялись. Также преимуществом является возможность сохранять работы в старой версии, т.к. большинство систем, благодаря своеобразной политике компании, такой функции лишены.

Читать еще: Как сделать винт в домашних условиях?

~~Подопытные кролики~~ Тестируемые машины:

Проводимый тест:

В общем и целом ничего сложного.
Все настройки программ касательно графики будут стоять на качество отрисовки, но с минимум визуализации (в последствии некоторые проблемы мы постараемся решить и покажем как).
Задачу мы поставим нашим подопытным достаточно простую, с точки зрения реализации – массив из пружинок.

Постепенно увеличивая массив, можно будет увидеть, как живет программа при разной нагрузке. Отметим, что пружина, сама по себе один из самых сложный примитивов, если ее можно таковым назвать, следовательно, результаты будут даны с запасом.

Перед тестом хочу немного остановиться и рассказать вкратце, что из себя представляют тестируемые машины, для тех, кто не сильно разбирается в комплектующих и в терминологии вообще.
Разделяя компьютеры на рабочие станции и домашние подразумевается, что набор комплектующих в первых будет иметь несколько специфические параметры, названия и цену (как правило, более высокую). Рабочие станции, в свою очередь, тоже можно разделить на достаточно большое дерево, ибо для каждого типа работы нужно что-то свое, рассматривать в этой статье мы их не будем и выделим только представителей, которых называют графическими станциями. Что же отличает эти графические станции от обычных компьютеров? Ответ очень простой, в большинстве случаев это только наличие профессионального графического адаптера. В принципе из любого мощного игрового компьютера можно сделать графическую станцию просто поменяв видеокарту, но есть одно «но». Графические станции – это инструмент, на котором выполняются задачи, в частном случаи это инженерные, ответственные, сложные, достаточно трудоемкие (и как следствие высоко оплачиваемые) и этот инструмент должен удовлетворять пользователя не только по скорости работы, но и по надежности и своеобразной устойчивости к сбоям, и когда производитель выпускает комплектующие, предназначенные для профессиональной работы, он просит за них соответствующую цену, поэтому, для удовлетворяющей вас работы, просто смены видеокарты на профессиональную, может быть недостаточным.

Профессиональная графика на сегодняшний день для САПР систем представлена 3-мя компаниями:

NVidia (серия Quadro и Quadro FX)
ATI(AMD) (серия FirePro)
Intel (интегрированная графика в процессорах семейства Xeon E3, E7)

Производители от души «распиарили» свои продукты (все это читайте на официальных сайтах), но на деле раскрывается страшная истина. Те из вас, кто достаточно любопытен, наверняка заметили, что вышеупомянутые компании в профессиональной графике используют те же графические чипы, что и в игровых и бюджетных видеокартах, а деньги (причем не малые) просят с нас в большей части только за более качественное изготовление и оптимизацию программной части, т.е. драйверов. Но, как это ни прискорбно, для повышения производительности придется купить, то, что предлагают, а на сколько это целесообразно, каждый решит для себя сам.
По поводу ноутбуков, у нас будут представлены по одному представителю от бизнес и домашней серии.

И так, поехали:

Xeon
Показал вполне достойные результаты, последний тест выполнил с упрощением, смог задействовать два потока в нагрузке процессора, а вот нагрузка видеокарты была реализована только примерно на 50 процентов. В тонированно-каскадном тесте показал результат лучше, чем остальные системы.
Для выполнения теста понадобилось 747 Mb RAM
Использовано 2 потока
Нагрузка на GPU 50%

FX580
Как это ни странно, результаты не намного ниже, чем у предыдущей машины, однако, стоит отметить, что, если нагрузка на процессор была аналогичная, то видеокарта тут выложилась по полной. Также очень необычный «жор» в оперативной памяти – 2390 метров.
Для выполнения теста понадобилось 2390 Mb RAM
Использовано 2 потока
Нагрузка на GPU 100%

i7 Intel HD
На удивление результаты первых 4-х тестов аналогичны, как и на “FX580”, однако тест 50 на 50 был проведен с упрощением, равно как и последний.
Для выполнения теста понадобилось 624 Mb RAM
Использовано 2 потока

GTX460
Несмотря на заявления производителей и то, что процессор не i7, а i5 и предыдущего поколения, результат выше, чем у «второго» и не многим меньше «первого». Предположительно будет меньше стабильность работы, но в целом результат достаточно удивительный.
Для выполнения теста понадобилось 652 Mb RAM
Использовано 2 потока
Нагрузка на GPU 50%

DualCore
Последние 2 теста – провалены. Система зависла и построить массив не смогла. Мною было честно дано на построение 30 минут, но увы, результата я так и не дождался. Результаты остальных тестов значительно ниже. И вообще вывод – компьютер не пригоден для работы в CAD системах, т.ч. ссылаться на этот тест в сравнениях не будем.
Для выполнения теста понадобилось 358 Mb RAM
Использован 1 поток

ATI
Провалены последние 2 теста, система не смогла построить массив. Результат остальных – ниже, и удовлетворительной работы на больших сборках ждать от него не приходится. Нагрузка на карту была 100 % на протяжении всего теста.
Для выполнения теста понадобилось 301 Mb RAM
Использован 1 поток
Нагрузка на GPU 100%

i5
Практически идентичные результаты с третьей машиной (i7 Intel HD)
Для выполнения теста понадобилось 598 Mb RAM
Использован 1 поток

Xeon
Производительность на уровне с Inventor-ом, при этом нагрузка на систему была все 25%, как для видеокарты, так и для процессора (один поток).
Для выполнения теста понадобилось 412 Mb RAM
Использован 1 поток
Нагрузка на GPU 25%

FX580
Для выполнения теста понадобилось 434 Mb RAM
Использован 1 поток
Нагрузка на GPU

Подготовка специалистов: чему учить сотрудников в САПР?

Если вы хотите развивать и повышать квалификацию своих сотрудников, то фронт работ в области САПР вам обеспечен. Это подтверждает статистика — 70% опытных пользователей знают лишь 30% возможностей программы, в которой работают.

В проектно-строительных организациях, для профессиональной подготовки специалистов , выделяют 3 основные категории, которых обучать САПР нужно в первую очередь – “пользователи”, BIM/CAD специалисты и руководители проектных групп, в том числе ГИПы и ГАПы:

1. «Пользователи» (проектировщики, архитекторы, конструкторы, инженеры и др.) – те, кто использует САПР в своей ежедневной работе.

Базовым навыкам работы – актуально для компаний, начавших использовать новый продукт, в котором сотруднику необходимо быстро разобраться и начать работать. После прохождения программы подготовки специалистов, сотрудник освоит функционал, научится моделировать. Некоторые называют такое обучение — «обучением кнопкам». Пусть так, но это основа основ, на которую накладываются следующие, более глубокие знания и навыки
Технологии применения программы. После того, как сотрудник выучил «кнопки», можно продолжить обучение технологии применения программы для решения практических задач. Такие курсы часто называют “Продвинутыми” или курсами для “Опытных пользователей”. На таких курсах они научатся правильной автоматизации своих производственных процессов и узнают, как настраивать свое рабочее место под выполнение конкретных специфичных задач. В случае обучения BIM- инструментам, пользователи научатся не только моделировать, но и выпускать рабочую документацию. Постоянно учиться должны как новички, так и опытные пользователи (см. статистику выше). Ведь о большинстве функций ПО «продвинутый» пользователь может не знать или забыть.

И даже когда вам кажется, что все обучены и хорошо справляются со своей работой, следует периодически проводить тестирование на знание основных инструментов САПР и определять, насколько полно они используют функции, помогающие выполнять работу в разы быстрее и качественнее.

Прекрасный пример — работа с таблицей excel — можно каждый раз тратить время на ввод формул в ячейки, а можно создать шаблон для постоянного использования, что существенно сэкономит время в дальнейшем и позволит избежать неточностей, которые мы так часто допускаем второпях или при большой загруженности.

BIM/CAD специалисты — те, кто отвечают за соблюдение единого стандарта работы и целость САПР в организации

Чему необходимо учить BIM/CAD специалистов?

Технологии совместной работы в программе и поддержки пользователей. Когда в САПР работают несколько сотрудников, очень важно, чтобы они работали по одним правилам и стандартам. Иначе придется затрачивать дополнительное время на исправление чужих ошибок и приведение чужого чертежа к единому формату.

Читать еще: Как правильно наточить ножницы в домашних условиях?

Типичная ситуация, когда один специалист использует синюю линию для обозначения в чертеже несущих стен, а другой эти же стены вырисовывает красным. Это приводит к разногласию в чтении одного и того же чертежа и, как результат, к потере времени на согласование. Надо помнить, что технология совместной работы – это стандартизация производственного процесса. BIM/CAD специалисты должны учиться тому, как организовать и как координировать совместную работу всех участников над проектом в рамках перехода организации на BIM и в процессе использования технологии. BIM/CAD специалист должен уметь выстроить работу не только внутри проектного отдела, но и наладить взаимодействие специалистов САПР с отделами компании, которые не работают в программе, но работают с данными, полученными из этой программы (отдел закупок, сметный отдел, отдел по работе с подрядчиками и др.).

Руководители проектных групп, ГИПы и ГАПы

Выпуск проектной документации сегодня — это высокотехнологичное информационное производство. Для того, чтобы эффективно управлять разработкой проектной продукции, руководителю необходимо знать и владеть инновационными инструментами. Например, уметь применять современные системы электронного архива, документооборота и управления базами данных.

Современные технологии развиваются со стремительной скоростью, каждый раз предоставляя новые, еще более эффективные инструменты для выполнения своей работы. То, что лишь вчера казалось фантастикой, сейчас вполне реально.Получается, что полученные знания сегодня, нужно совершенствовать завтра. Очень важным становятся умение быстро освоить необходимую информацию и, как можно быстрее, начать применять ее в практической деятельности. На мой взгляд, это может стать одним из уникальных конкурентных преимуществ вашей компании. Как вы считаете?!

Итак, мы уже ответили на 2 основных вопроса, касающихся обучения сотрудников САПР: Чему учить и С чего начать обучение? Пора переходить к самому интересному.

Инженер САПР, а где вакансии.

Привет САПРы пикабу. Столкнулся с интересной штуковиной. На примере сайта с вакансиями «охотник за головами». При запросе инженер сапр, инженер-программист сапр, в основном выдаются вакансии программистов (банки, магазины) или системных админов и буквально пару вакансий специалист сапр, с запросами опыт от 2х лет на похожей должности . При запросе сапр выдает вакансии КИПиА, но это ближе к АТП. Сам я закончил бакалавриат на спец-ть инженер программист сапр, сейчас заканчиваю 1курс магистратуры сапр в машиностроении. Вопрос в том где вы набирались опыта (название предприятия если можно) и как в денежном эквиваленте ценятся сапры. Спасибо.

Дубликаты не найдены

Вот я тоже посмотрела на hh и пошла на курсы по Web разработке. Так хоть кроме корочки мгту будет профессия с которой с голоду не помрешь. Ибо вакансий в сфере it в 50 раз больше, чем вакансий в сфере инженерии. И то там половина «инженерии» — это схемотехники.

Ты в каком городе? Если вдруг Подмосковье, вакансии Аскон посмотри — это который Компас делает.

Судя по качеству выпускаемых в последнее время продуктов, народ из Аскона бежит. Исправляют заплаткой косяк, а вместо него засовывают пару новых. Впечатление, что начинают проект одни, а заканчивают совсем другие люди.

Из аскона вроде только вперед ногами уходят. Из знакомых, кто там работает никто не жаловался.

Исправляют заплаткой косяк, а вместо него засовывают пару новых.

Такого редкого зверя как САПР частенько относят или совмещают:

— с сисадмином для установки, настройки пакетов и скачивания полезных скриптов с интернетика;

-с конструктором/разработчиком, чтоб рисовал и наполнял базы и библиотеки.

В конторах побольше и поприличней либо пилят костыли-скрипты для адаптации пакета программ либо долбятся с PLM, например с Teamcenter. Или сразу все вместе, пытаются интегрировать/конвертировать, чтоб были общие библиотеки, разноуровневый доступ к проекту — кто схему рисует, кто железо, кто проверяет и плюс чтоб это все соответствовало iso9001 ну или ГОСТ для ВП.

В «Сухом» очень сильная школа, ребята оттуда настоящие пердовики))

Город то какой? Дефолт сити?

Тогда я вам не подскажу ничего) в общем то как тут и писали, сапр это очень узкая и редкая спецуха. Знай я 12 лет назад то что знаю щас, пошел бы учиться на что-то более попсовое. Тогда заманивали престижностью и востребованностью, а щас оказалось что всё это фигня. Эх.

Дорога в проектировщики тебе родной. Освоишь ревит возможно будешь BIM менеджером (почти тоже самое что и твой любимый САПР).

Не очень понимаю — что значит инженер САПР.
САПР — система автоматизиованного проектирования — ну по простому Автокад например
И что такое «инженер автокад»? Звочит как юррист со знанием Ворда, или экономист эксель.
Инженер программист сапр — это кто вообще.
Делать то ты что умеешь?

вот и иди программеромналадчиком ЧПУ.

Что значит проектировать цех?

это разработка технологии производства. в некоторыхипроектных (которые здания проектируют), которые работают с пром. объектами есть отделы технологов, которые занимаются в т. ч. и этим.

Это разработка технологии производства

В нашей конторе программисты сапр пилят в основном костыли для взаимодействия одних с другими. Ну грубо говоря как из сапра печатных плат вытянуть данные для отдела закупок.

Я сам конструктор печатных плат, но тоже учился больше программиста сапр. Мне их жалко, большинство юзеров это старпёры, которые постоянно косячат и чето ломают, а программисты потом исправляют.

Охуенно, я смотрю, ты отучился. Даже не знаешь, куда себя можешь приткнуть. Молодца.

Небось еще и красный диплом имеешь

На 30 тысяч

Приходи к нам на работу и раскладушку не забудь

Вот ситуация прям из разряда Реально нереально.

Кто меня читает – знает, что я занимаюсь помощью в открытии общепита. Мой прямой профиль – открытие пекарен и всего того, что с ними связано.

Когда то давно в начале этого года, после продажи своей основной пекарни, я создала и разместила свое резюме на hh.

Ну создала и забыла.

А тут мне пришел отклик.

Приглашаем Вас пройти собеседование на должность управляющего точек доставки готовой еды.

Стало интересно. Даже очень.

Во-первых, я безумно давно не проходила собеседования.

Во-вторых, что же там будут спрашивать.

Ну и вдруг хорошее предложение и «надо брать».

В итоге я в тихом шоке.

Вопросы были из разряда: Что для Вас порядочность? Воровали ли вы когда-нибудь? Скидывали ли вы с себя ответственность на других? Коммуникабельны ли вы?

Но потом мне рассказали о работе.

График работы 6/1. Притом выходной день как решит Управляющий управляющих. Обычно это будни, но заранее ты знать не можешь какой это нынче будет день.

Часы работы до 19.00 час. В пятницу и субботу – по-моему до 22.00 час.

Есть разъездной характер, то есть необходимо передвигаться между точками.

На связи быть 24 часа в сутки, даже в выходные дни.

Отпуск в 2 недели это непозволительная роскошь. Максимум неделя два раза в год.

Доплата за ведение доп точки 10 000 руб. к окладу.

Но, если будет большое количество жалоб на качество продукции, – штраф 10 000 руб. Какое именно количество жалоб является «большим» мне не рассказали.

(к слову, попробовала я эту продукцию – там надо взять рецептурник и выкинуть нафиг, либо поварам руки по гарантии поменять на прямые)

Проведение инвентаризаций, заказ продуктов, поиск поставщиков, ведение всех журналов по ХАССП, ОТ, ПБ, введение норм соблюдения санитарного законодательства на производство, набор и обучение персонала и т.п. и т.д. (тут то не очень и сложно, но с учетом доп задач, отчетности и перемещений – тяжковато. Журналы могут занимать иногда до 4 часов в день на заполнение)

полная ответственность за всех и все.

ГСМ и сотовая связь не компенсируется – как мне сказали «и так зп хорошая».

И да. Зп 35 000 руб. при зп для линейных поваров от 45 тыс.

По-моему это рабство какое-то. Добровольное.

И я тут подумала. Один фиг я по тихой отхожу от массовых открытий и перевожу все в формат «удаленного обучения и кураторства». Я ездить устала, хочу на попу ровно.

А требуются ли кому-нибудь в Ростове на Дону толковые сотрудники, например как я?

голоса

Рейтинг статьи
