Производство сетки рабицы в домашних условиях

Сетка-рабица своими руками – это совсем несложно!

Сетка-рабица своими руками изготавливается сравнительно просто, нужно лишь освоить основные принципы технологии ее производства в домашних условиях и иметь некоторые навыки выполнения простейших слесарных операций.

1 Зачем нужно изготовление сетки-рабицы своими руками?

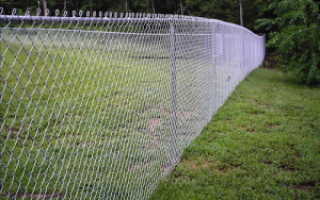

Для загородных участков без преувеличения идеальным вариантом обустройства элегантной и функциональной ограды является рабица. Ее можно установить самостоятельно, она не затеняет сад и огород, как это делают сплошные виды заборов. Да и чисто внешне сеточное ограждение выглядит более воздушно и ярко. При грамотном монтаже такая ограда будет служить несколько десятков лет, не теряя своего первоначального облика. При этом какого-либо ухода за ней обычно не требуется.

Также самостоятельное плетение рабицы можно рассматривать и в качестве коммерческой деятельности. Очень высоких прибылей подобное дело не принесет, так как стоимость стальной проволоки, которая требуется для изготовления сетки, достаточно высока. Но если у вас периодически будут заказывать рабицу (допустим, соседи по дачному поселку), неплохой довесок к основной зарплате будет гарантирован. Вы сможете в свободное время делать сетку и продавать ее по доступной цене.

2 Приспособление для изготовления рабицы

Простейшим устройством, на котором можно изготавливать сетку с наиболее популярными размерами ячейки 80 на 80, 60 на 60 и 45 на 45 миллиметров, является конструкция, состоящая из следующих элементов:

• подающий барабан;
• отрезок гнутого швеллера;
• ролики из металла;
• гибочный станок.

В качестве барабана может выступать обычное хозяйственное ведро. Его нужно будет перевернуть дном вверх и поставить на широкую деревянную доску, зафиксировав каким-либо грузом (тем самым мы убережем его от падения в процессе плетения сеточной продукции).

На этот самодельный подающий механизм мы накрутим проволоку, а затем будем подавать ее на швеллер с установленными на нем роликами (их нужно будет смонтировать три).

Посредством изменения положения среднего ролика вы сможете контролировать усилие, требуемое для натяжения стального материала. Для качественного вращения роликов, установленных на болтах, рекомендуется насадить на них небольшие по толщине (от 1 до 1,5 миллиметров) ограничительные шайбы.

Гибочный станок также делается самостоятельно из стальной толстостенной трубы. В ней вырезают под углом в 45 градусов к оси паз спиралевидной формы (примерно 4–5 миллиметров). Завершением указанного паза (где-то в пяти сантиметрах от окончания трубы) является отверстие круглой формы. Паз необходим для размещения в нем ножа, сделанного из твердого сплава (например, из инструментальной стали).

Трубу следует приварить к прочному уголку из стали, который в свою очередь соединяют с надежным основанием. В процессе сварки уголка и трубы постарайтесь не закрыть паз. Нож в нем будет крепиться либо шпилькой, либо обычным винтом. Регулировку опоры станка без проблем выполняют при помощи шайб.

3 Процесс плетения сетки рабицы

Перед началом производства нужно протереть машинным маслом (брать можно отработанный состав) стальную проволоку, используемую в качестве исходного сырья. Некоторые домашние умельцы упрощают и этот процесс, используя специальный механизм (делают его, конечно же, самостоятельно). Подобный механизм – это просто небольшой коробок с выходным и входным отверстиями (их диаметр должен быть немного больше сечения проволоки). В него наливают смазочный состав, через который и проходит материал перед тем, как он попадет в станок для гибки.

Последовательность изготовления сетки следующая:

• проволоку на ее конце сгибают в крюк;
• протягивают получившуюся заготовку сквозь паз и соединяют с ножом в трубе;
• начинают вращать приспособление (обычно для этого на него устанавливают рычаг, упрощающий выполнение данной операции) до тех пор, пока исходная заготовка не примет форму волны.

Волнообразную проволоку после этого размещают на отрезки требуемой длины и осуществляют ее намотку на перевернутое ведро. Обратите внимание на то, что метр рабицы в виде волны получается из 1,45 метра прямой стальной проволоки. Отдельные кусочки сетки стыкуют друг с другом непосредственно перед процессом ее натяжки. Легче эта процедура пройдет, если крайнюю проволоку вы вывинтите. Затем можно прикладывать торцы сетки один к другому и крепить их вынутой проволокой.

Скрепленную сетку рабицу допускается монтировать непосредственно на строящийся забор (к заранее врытым и надежно закрепленным в грунте столбикам из железобетона или иного материала). На столбы рекомендуется поставить рейки из дерева. Рабицу натягивают и при помощи гвоздей крепят на рейках. Процесс натягивания сетки упрощается в тех случаях, когда используется натяжной лучок или муфта (их зацепляют за какую-либо опору – за стенку, дерево, а затем закручивают прочной веревкой).

Домашние мастера, которые хорошо освоили операцию изготовления сетки рабицы своими руками и возвели не один надежный забор, советуют покрасить ограду после монтажа. Причем они говорят, что красить сетку лучше не валиком, а обычной кисточкой. В таком случае качество нанесения слоя более высокое – краска без проблем проникает в переплетения рабицы, а эти места являются весьма труднодоступными.

4 Второй способ изготовления сетки

Описанная технология самостоятельного производства рабицы подходит в тех случаях, когда планируется выполнять ограждение относительно больших участков земли. А вот если вам нужно сделать совсем немного сетки для постройки клеток для домашней живности (гуси, куры, нутрии, кролики и так далее), можно изготовить сетку намного проще.

Берете пластину большой жесткости с шириной идентичной той, которую должны иметь ячейки рабицы, и толщиной немного больше толщины исходного сырья. Наматываете это самое сырье (стальную проволоку) на пластину, нагреваете их, а затем ждете, пока материал не остынет на воздухе (не нужно пытаться ускорить процесс остывания, применяя те или иные устройства для охлаждения).

После этого снимаете проволоку с пластины. Причем каждый новый виток по отношению к предыдущему разгибаете под девяностоградусным углом. Проволочная змейка, которая при этом получается, вворачивается в другую такую же змейку (нужно просто соединить звенья двух заготовок между собой). Готовая конструкция необходимых геометрических размеров получается посредством нанизывания друг на друга нескольких заготовок.

Для производства сетки в небольших объемах (по второму способу, который мы описали) желательно использовать относительно мягкую проволоку. Ее проще наматывать на пластину, нагревать, а затем и снимать. Но даже если таковой в вашем хозяйстве не нашлось, смело применяйте любой стальной материал. В тех случаях, когда используется твердая или очень пружинистая проволока из высоколегированной стали, после снятия с пластины ее витки могут ощутимо выгибаться. Это – не беда. Возьмите молоток и легкими постукиваниями придайте изделию требуемую форму.

Как видим, сделать сетку рабицу самостоятельно несложно. Потратьте немного своего времени, проявите смекалку, и сэкономьте деньги, которые планировалось потратить на приобретение материала для забора!

Изготовление сетки рабицы в домашних условиях

Лента статей RSS:

Поиск статей:

Домашнее изготовление сетки рабицы актуально как в коммерческих целях, так и в личных. Изготовить ее вручную для домашнего хозяйства целесообразно для создания клеток для кроликов и разнообразных вольеров. Если же вам необходимы большие объемы, лучше все-таки заказать готовую сетку ПВХ.

Чтобы сделать сетку рабицу в домашних условиях, есть два ключевых метода: с использованием станка и без него. При этом станок можно также создать своими силами, поскольку он является конструктивно несложным механизмом.

Видео: изготовление сетки рабицы в домашних условиях

Как сделать сетку рабицу без использования станка

Изготовить рабицу без специального станка вполне реально, хотя процесс будет достаточно трудоемким. Как материал можно использовать металлическую проволоку или пластик.

Плетение сетки рабицы из проволоки подразумевает четкий алгоритм действий:

• Подбираем инструмент, которым будем придавать точные изгибы проволоке.
• Подбирает широкую деревянную доску, длина которой равна ширине будущей продукции.
• В доску вбиваем гвозди, соблюдая шахматный порядок. Помните, что от расстояние между гвоздями зависит размер ячеек.
• Нарезаем одинаковые по длине прутья, используя для этого мягкую проволоку из стали.
• Надеваем рабочие перчатки.
• Не спеша огибаем проволок каждый гвоздь.
• Заготовки соединяются путем вплетения их друг в друга и вращения одного из прутьев вокруг его оси подобно ввинчиванию.

Существует и другой способ плетения без станка. Для него вам понадобятся:

• Кусачки, которыми будете резать проволоку на равные части.
• Проволока из алюминия или другого металла, поддающегося деформации.
• Линейки из дерева либо согнутый вдвое электрод.

Далее следуйте инструкции:

Возьмите линейку или электрод и плотно обмотайте вокруг проволоку. Витки должны располагаться впритык друг к другу.

Возможно изготовление декоративной сетки-рабицы из пластика. Для этого необходимо:

• Пластиковая лента шириной 3-5 мм или длинная трубочка из пластика небольшого диаметра (2-3 мм). Изготовить такой материал можно из обычной пластиковой бутылки.
• Спиртовка.
• Линейка.

Для создания пластиковой рабицы выполните такие действия:

• Расчертите на линейке квадраты, которые будут служить для ориентировки ленты.
• Закрепите прищепкой край ленты или трубки на линейке.

Наматывайте материал на линейку, прогревая каждый изгиб над спиртовкой одну секунду.

Использование и изготовление самодельного станка

Производство сетки рабицы в домашних условиях с помощью станка значительно проще и быстрее. Покупать такой станок дорого, а вот сделать его самому – гораздо дешевле. Чтобы сделать станок для изготовления сетки рабицы, вам понадобятся:

1. Кусок трубы.
2. Металлические отрезки из разных видов металла.
3. Пластинка.
4. Подшипниковые обоймы.
5. Сварочное устройство.
6. Болгарка.
7. Ролики.
8. Уголки из металла.
9. Напильник.
10. Мел.
11. Канат.
12. Наждачка.

Главнейшей деталью станка является блок навивки. Он состоит из шнека и ножа, которым проволока завивается. От формата этих компонентом зависит размер ячеек. Вращаясь, нож создает витки определенного размера, а шнек задает расстояние между ними (шаг). Плоская полоса из стали выступает в качестве пластины для навивки. На одном ее конце должно быть отверстие под рукоятку.

Шнек представляет собой каленую трубу из стали со спиралевидной прорезью. Для того, чтобы получить такой паз, используйте веревку и мел: приложите канатик, обрисуйте его мелом. Дальше вырезаем прорезь по очерченному рисунку. Пройдитесь по пропилу напильников и окончательно зашлифуйте наждачной бумагой. По длине труба должна быть достаточной, чтобы уложить 3 полных витка. Между ножом и трубой должно быть пространство не больше 1 мм, иначе проволоку будет закусывать. При этом нож должен вращаться абсолютно свободно, а его конец должен выступать из трубы на 1-2 см.

Для легкого скольжения проволоки углы и пазы нужно хорошо закруглить и обработать маслом.

Из металлического уголка нужно вырезать 2 отрезка, по длине равных трубе. Их привариваем к трубе, чтобы она как бы располагалась между ними. Эта конструкция фиксируется на основании путем прикручивания к рабочей поверхности через специальные отверстия. Сам станок ставьте так, чтобы вам было удобно вращать рукоять, параллельно направляя спираль. Ни в коем случае не допускайте спутывание заготовок.

В центр мотка вы можете вставить кусок трубы и прикрепить груз к концу проволоки, проведя конец через натяжные ролики. Это помогает избавиться от кольцевания проволоки. Расстояние между роликами задается с помощью винта.

Перед большим производственным использования станка нужно провести его проверку, пропустив проволоку через устройство. Если получили ровную строку с нужной формой и размером ячеек, значит станок собран правильно.

Видео: ручной станок для сетки рабицы своими руками

Производство сетки рабицы как бизнес

На домашнем производстве рабицы можно сделать неплохой бизнес в силу востребованности продукта. В ней нуждаются:

• Владельцы дач и садов. Через сетку отлично просматривается участок: если хозяин отлучился к соседям, он все равно контролирует происходящее на его территории. Также продукция необходима как подпорка под живую изгородь.
• Владельцам животного хозяйства. Рабица используется для клеток и вольеров.
• Предприятия, использующие такую сетка как забор. Высокая прочность используемой проволоки обеспечивает корректную работу службы охраны.
• Строительные фирмы.

Бизнес по продаже сетки-рабицы всегда будет прибыльным. К тому же конкуренция в этой сфере небольшая.

Этот бизнес имеет ряд достоинств:

• Малый стартовый капитал. Закупка материалов доступна людям среднего достатка. Это избавляет от необходимости кредитования в банке и сокращает время на окупаемость.
• Малые площади производства. На старте бизнеса достаточно помещения размером с обычным гаражом. Для хранения продукции не нужно создавать особые условия.
• Постепенное наращивание производства и прибыли с приходом новых клиентов.

Наибольший спрос на рабицу устанавливается в апреле-октябре, однако начинать бизнес можно в любое время года. Сам бизнес рентабельный, малозатратный и выгодный, если грамотно подойти к его организации.

Заинтересовались?

Для получения подробной информации обратитесь к нам удобным для Вас способом:

Производство сетки рабицы в домашних условиях

Сетка рабица была изобретена в Германии еще в XVII веке. Свое название, как это часто бывает, она подучила от имени своего создателя. Затем технологию плетения простой и надежной конструкции запатентовали американцы. Однако кто бы ни был прародителем этого изобретения, оно до сих пор не потеряло своей актуальности. Изготовление сетки рабицы сегодня вполне возможно как бизнес в домашних условиях. Станки с тех времен усовершенствовались, поэтому технология стала доступной для любого мастера, который хочет заработать.

• Какое оборудование использовать для изготовления сетки рабица в домашних условиях?
• Развиваем бизнес
• Пошаговый план открытия
• Сколько можно заработать
• Сколько нужно денег для старта бизнеса
• Какой ОКВЭД для изготовления сетки рабицы
• Какие документы нужны для открытия
• Какую систему налогообложения выбрать для изготовления сетки рабицы
• Нужно ли разрешение для открытия
• Технология производства сетки рабицы

Конструктивно сетка рабица представляет собой ряд пружин, скрепленных между собой. Каждая такая пружина по отдельности носит название – строчка. В продольном сечении она имеет форму овала. Это как бы обычная кругла пружина, только сжатая с двух боков.

Материалом для изготовления служит проволока. Чаще всего используется ее диаметр от 1,6 до 2,2 мм. Бабина такого материала в среднем стоит 600 долларов, хотя с поставщиком всегда можно разговаривать. Они могут варьировать цены в зависимости от объемов поставки. Как вариант можно рассмотреть изготовление цветной сетки рабицы. Для этого понадобится окрашенная проволока. Спрос на нее, правда, меньше, чем на обычную некрашеную сетку. Изготавливают такие ограждения чаще всего под заказ. Тогда можно выбрать и цвет по желанию покупателя.

Какое оборудование использовать для изготовления сетки рабица в домашних условиях?

Теперь перейдем к тому, что же представляет собой станок для кустарного изготовления сетки рабицы. Как упоминалось выше, смысл его работы в том, чтобы сформировать спирали. При подаче на рабочий орган проволока не должна перекручиваться. Для этого используется механизм натяжки. Все строчки должны быть выполнены с одинаковым натяжением. Иначе полотно будет перекашиваться. Важно в процессе работы регулярно смазывать станок. Машинное масло обеспечит равномерное движение проволоки и готового полотна.

Станок для сетки рабицы можно изготовить самостоятельно в домашних условиях. Никаких сложных деталей для этого не понадобится. Вот перечень того, что будет нужно:

Из инструментов понадобится болгарка, сварочный аппарат, напильник и наждачная бумага.

Станок имеет рукоятку, которая вращается. Расположить ее нужно так, чтобы мастеру было удобно. Вторая рука обычно тоже не бездействует. Она направляет сплетаемую строчку в полотно.

Основная деталь – это винтовая втулка. Размеры ячеек будущего изделия будут равны ее диаметру. Называется этот узел – блоком навивки. Его комплектующие чаще всего выходят из строя, поэтому нужно позаботится о качественных материалах и исполнении. Шнек необходим, чтобы задавать расстояние, когда наматывается проволока. Он изготавливается из стальной трубы. На нее нужно нанести пазы. В них потом будет укладываться проволока для сетки рабицы. Сначала труба размечается при помощи намотанной веревки и мела. По полученному рисунку болгаркой вырезается углубление. Оно тщательно шлифуется и полируется. Закрепляется конец проволоки на стальную пластину. Она соединяется с рукояткой.

Блок навивки приваривается к двум уголкам. Затем вся конструкция устанавливается на основание. Чтобы обеспечить равномерное натяжение сетки рабицы, проволоку пропускают через ролики. Их крепят винтами. Проволока не должна путаться и скручиваться.

Перед началом работы нужно сделать тестовую строку. Проволока вставляется в блок навивки и начинается процесс скручивания. Если пружина получается ровной с одинаковыми ячейками, значит, станок сделан правильно. В противном случае аппарат регулируется за счет натяжения на роликах.

Для повышения производительности в домашних условиях можно подключить к станку электрический двигатель. Часто мастера дорабатывают его счетчиком количества витков и прочими элементами автоматики. Рабочий стол можно дополнить трубой, на которую будет натягиваться готовое полотно. Равномерное натяжение достигается за счет ряда грузиков.

Развиваем бизнес

Такой бизнес в домашних условиях обладает рядом преимуществ:

Что касается более профессионального оборудования, которое также можно установить в домашних условиях, то это может быть полуавтоматический станок. Купить его можно за 1 тысячу долларов и выше. Занимает он всего 2 кв. метра площади. Производительность его – 250 погонных метров сетки рабицы, шириной 1,5 метра. Если сбыт продукции будет налажен, то даже такое профессиональное оборудование окупится уже через 12 месяцев.

Пошаговый план открытия

С чего следует начать бизнесмену, который желает организовать собственное предприятие по производству рабицы:

1. Арендовать походящее помещение.
2. Пройти регистрацию в государственных органах.
3. Закупить производственное оборудование.
4. Нанять персонал исходя из объемов производства.
5. Закупить сырье и начать производственный цикл.
6. Провести рекламную кампанию.

Сколько можно заработать

Начнем с того, что оптовая стоимость 1 квадратного метра материала порядка 100 рублей. Соответственно, с 1 станка мы получаем 250 метров, что приносит 25 000 рублей грязной выручки. В месяц это будет 750 000 при организации непрерывного производства, но чистая прибыль составит не более 250-300 тысяч с учетом всех затрат.

Сколько нужно денег для старта бизнеса

Затраты на организацию небольшого предприятия составят минимум 500 000 рублей, из которых 300 000 связаны с закупкой оборудования, оставшиеся 200 нужны для приобретения партии металла и организацию бизнеса.

Какой ОКВЭД для изготовления сетки рабицы

В разделе С «обрабатывающие производства» есть код, который соответствует нашему бизнесу: 25.93 «Производство изделий из проволоки, цепей и пружин».

Какие документы нужны для открытия

Если планируется полноценное производство, открываем ООО, если собственник планирует заключать договора с оптовыми контрагентами. Перечень документации для открытия предприятия:

1. Заявление на создание общества с ограниченной ответственностью.
2. Подписанное учредителями решение о формировании ООО.
3. Фискальный чек по уплате государственной пошлины.
4. Подтверждающие документы внесение уставного капитала.
5. Заверенные нотариусом устав с учредительным договором.

Весь перечисленный пакет документации можно самостоятельно подготовить, но для экономии временных затрат и во избежание ошибок при оформлении, рекомендуем обратиться за помощью в профессиональные посреднические компании, которые занимаются оформлением таких услуг.

Какую систему налогообложения выбрать для изготовления сетки рабицы

Начало бизнеса — упрощенная система налогообложения будет самым оптимальным вариантом. Предлагаем Вашему вниманию УСН — «Доходы минус расходы». Связано это с тем, что в ходе ведения деятельности производственного предприятия неизбежно возникают постоянные и переменные статьи расходов. Единственное требование при данной системе налогообложения — это документальное подтверждение всех понесенных расходов. Уровень налогообложения будет в диапазоне от 5% до 15%.

Нужно ли разрешение для открытия

Бизнес требует всех разрешений, которые сопутствуют производственному предприятию:

• допуск пожарной инстанции;
• разрешение санэпидслужбы;
• допуск райпотребнадзора.

Для выхода на другие рынки можно пройти сертификацию, которая будет свидетельствовать о международном качестве продукции.

Технология производства сетки рабицы

Для производства сетки данного типа применяют стальную низкоуглеродистую, либо оцинкованную, либо нержавеющую проволоку. Делают ее на специальном станке, который может закручивать спирали по особой технологии. В итоге изделие принимает тот вид, который мы привыкли наблюдать. Сетка различается по форме ячейки: плетеная квадратная или ромбическая.

Дальше ее сматывают в рулоны по 10 метров длины и 1,5 метра ширины. Высоту заказчик может запросить по своим индивидуальным пожеланиям. Концы рулонов либо загибают, либо оборачивают плотной бумагой, чтобы удобно было транспортировать.

Такой бизнес станет хорошим выбором для тех, кто не сталкивался ранее с открытием производства. Площадь под сам цех может быть и небольшой, но требуется место для хранения готовой сетки. Производительность станка может составлять 200-250 метров изделия за 1 рабочую смену. Для продажи используются объявления, точки на рынке, строймагазины. Есть смысл найти 1-2 мелкооптовых покупателя, предложив хорошую скидку.

Изготовление сетки рабицы своими руками

Изготовление сетки рабицы в домашних условиях. Самодельный станок для изготовления сетки рабицы: фото, видео.

Сетку рабицу можно изготовить в домашних условиях с помощью простого самодельного станка и металлической проволоки.

В продаже имеются недорогие ручные станки, но такой станок можно изготовить самостоятельно, конструкция у него не сложная.

Ручной станок для изготовления сетки рабицы.

Схема самодельного станка для сетки рабицы.

Ручной станок для рабицы состоит из таких деталей:

• Основание.
• Шнек — труба со сквозным пазом в виде спирали.
• Нож – пластина для накрутки витков.
• Вал с рукояткой.
• Механизм с роликами для натяжки проволоки.

Основные детали станка – шнек и нож пластина с их помощью и завивается проволока в пружину. Размер ножа соответствует размеру витков проволоки, а шнек делает расстояние между витками – шаг.

Шнек изготовляется из стальной трубы, на которой с помощью токарного станка вырезается сквозная прорезь в виде спирали.

Нож пластина крепится к валу с рукояткой для врашения, если проволока для вязания сетки будет использоваться мягкая, то используется плоский нож, если жёсткая, то нож нужно выгнуть вокруг своёй оси, чем жёстче проволока, тем больше угол изгиба.

Проволока на станок подаётся под натяжкой через систему роликов.

Для изготовления рабицы можно использовать обычную стальную проволоку, с оцинкованным или полимерным покрытием. Сетка из стальной проволоки без покрытия под воздействием атмосферных осадков начнёт быстро ржаветь, поэтому её нужно сразу красить краской. Практичней использовать уже оцинкованную проволоку, она хоть и дороже, но не требует дополнительной обработки краской. Проволока с полимерным покрытием также применяется для изготовления сетки, но имеет сравнительно высокую стоимость.

Изготовление сетки рабицы своими руками.

Технология изготовления сетки рабицы довольно проста, станок крептся к столу, моток с проволокой укладывается возле станка, конец проволоки проводится через натяжные ролики и вставляется в механизм навивки.

Ручкой вращаем механизм, на выходе шнека получается уже изогнутая проволока. Прокручиваем механизм до тех пор пока не получим нужную длину заготовки сетки, отрезаем проволоку кусачками.

Далее кусок проволоки из станка вставляем в петлю предыдущей заготовки. Вращаем рукоять станка, новая заготовка вкручивается в петли предыдущей заготовки, опять отрезаем заготовку. Продолжаем наращивать полотно сетки таким способом до нужной длины.

По мере наращивания заготовок из проволоки получается полотно из сетки, необходимой длинны. Концы проволоки на сетке по краям нужно загнуть пассатижами.

С помощью такого самодельного станка можно изготовить сетку рабицу для ограждения приусадебного участка, изготовления вольеров для птицы, домашних животных, можно изготовлять сетку на продажу под заказ. Станок можно усовершенствовать, подключить электродвигатель и производительность будет намного выше.

На фото станок работающий по такому принципу, но оборудованный электродвигателем.

Советы начинающим вязальщикам рабицы.

Изготовление сетки рабицы, самодельный станок видео.

Станок для сетки рабицы своими руками

Железная проволочная сетка — весьма удобный строительный материал для производства забора кругом приусадебного участка или огорода. Она и способствует долго, и не затеняет растения, и поставить данное ограждение нетрудно. Есть у сетки а также еще один плюс — ее вероятно создать собственными руками, при том подходящего размера и в нужном количестве. Была бы проволока.

Технология изготовления сетки-рыбицы

Лучше всего для забора подойдет стальная оцинкованная проволока диаметром 2,2. 3,0 мм. Но можно сделать сетку и из стальной проволоки без покрытия, и из мягкой медной, и даже из алюминиевой, Нужно лишь учитывать, что в последних двух случаях она будет иметь существенно меньшую прочность и со временем сильно вытягиваться. Поэтому использовать сетку из мягкой проволоки лучше только для вольер и клеток для птиц, кроликов и прочей мелкой живности.

Для плетения сетки я сделал специальный станок (рис. 1).

Станок для изготовления сетки — рабицы

Основным элементом конструкции является гибочный узел, внутри которого с помощью приводного вала свободно вращается плоский нож-оправка. Для привода использован электродвигатель с редуктором мощностью 0,55 кВт, Частота вращения вала на выходе редуктора — 60 об/мин. Управление электродвигателем — ножной педалью.

Гибочный узел универсален. Он позволяет плести сетку с любым размером ячеек. Для этого необходимо изготовить (рис. 2) трубу с узким сквозным спиральным пазом (витаер), два прижимных полукольца и нож-оправку (см. рис. 1).

Труба должна быть обязательно толстостенной. В моей конструкции (рис. 3,а) она имеет наружный диаметр 50 мм, внутренний — 40 мм, шаг спирали — 80 мм. Спиральный паз прорезается на токарном станке. Но можно сделать его и на заточном, если установить отрезной круг 14А50НСТЗ толщиной 3 мм, Такие абразивные круги используются в ручных машинках для резки металла. Сначала нужно из плотной бумаги сделать шаблон (рис. 3,5), наклеить его на заготовку-тру6у с зазором между витками 3 мм и по шаблону прорезать отрезным кругом в заготовке сквозной спиральный паз.

Нож-оправка должен по ширине соответствовать внутреннему диаметру трубы со спиральным пазом 40 мм. Остальные размеры принципиального значения не имеют, они будут определяться типом и размерами используемых подшипниковых опор и редуктора.

Соединение приводного вала и редуктора удобно сделать с помощью разъемной муфты, свободно надевающейся на квадратный хвостовик вала. При необходимости редуктор можно снять, надеть на квадратный хвостовик вала приводную рукоятку и продолжить работу с ручным приводом.

На рис. 4 показано движение проволоки при плетении сетки, В гибочный узел проволока поступает из выпрямительно-натяжного устройства. Натяжение регулируется нажимным винтом 5, который через пружину 6 прижимает верхний ролик. Оба ролика 7 на цилиндрической поверхности имеют кольцевые желобки, в которых при движении удерживается проволока. Пластина 4 с отверстием направляет проволоку с размоточного барабана 1 точно в желобки роликов. Барабан 1 для размотки бухты проволоки сделан из автомобильного колесного диска, разрезанного пополам. Половинки диска вставляют во внутрь бухты и свинчивают болтами с гайками. Чтобы бухта проволоки не рассыпалась, к бортам обеих половинок диска приварены небольшие отрезки прутков. Ось барабана свободно вращается на козелках. При движении проволоку необходимо непрерывно смазывать любым машинным маслом. Сделать это можно так, как показано на рис. 4, или с помощью промасленной ветоши.

Как плести сетку рабицу своими руками

Плетение сетки происходит следующим образом. Проволоку необходимо заправить в натяжное устройство и загнуть на ее конце крючок длиной, равной примерно половине ширины ножа-оправки. Затем надо ввести крючок в спиральный паз и зацепить его за ребро ножа. При вращении ножа-оправки проволока навивается на оправку, продвигаясь по спиральному пазу, и выходит из гибочного узла в виде волнообразной змейки. Длина змейки — это ширина полотна сетки. Соответствующую длину должен иметь и стол, на котором ведется плетение сетки. Волнообразную змейку заданной длины необходимо обрезать у гибочного узла кусачками, перекусив прямолинейный отрезок волны примерно пополам.

Готовую змейку нужно сдвинуть от себя на ширину ячейки и включить станок для навивки следующей змейки. Новая змейка без дополнительной помощи вплетается (ввинчивается) в предыдущую. И так далее.
Особое внимание следует обратить на качество змейки. Хорошая змейка должна быть совершенно ровной и лежать на столе, не закручиваясь пропеллером. Это зависит от упругости проволоки, ее натяжения и угла закручивания ножа-оправки вдоль продольной оси (рис. 5).

Чтобы изогнуть нож-оправку, не обязательно разбирать гибочный узел. Для этого надо сделать два рычага из стальной полосы с вырезами на концах, равными толщине ножа.
Рычаги надевают вырезами на нож-оправку с двух сторон витаера и закручивают передний свободный конец по направлению вращения на угол 8. 10 градусов.
С помощью такого станка я изготовил 80 м сетки шириной 1,5 м с ячейками 80×80 мм*. Для одного погонного метра сетки необходимо навить 25 волнообразных змеек. На одну змейку длиной 1,5 м расходуется 2,3 м проволоки. При диаметре проволоки 2,5 мм один метр сетки с ячейками 80×80 мм шириной 1,5 м весит 2,6 кг.

Схема движения проволоки при плетении сетки:
1 – бухта проволоки на размоточном барабане;
2 — фитиль;
3 – банка с машинным маслом;
4 – направляющая пластина с отверстием;
5 – нажимной винт;
6 — пружина;
7 — ролики;
8 – гибочный узел;
9 – рулон готовой сетки

* Прим, ред. Указывая размер ячеек 80×80 мм, автор приводит максимальный размер ячеек на «просвет», т.е. указывает длину диагоналей квадратных ячеек. В статье, приводя размеры ячеек а х а, мы под «а» подразумевали длину стороны ромбической ячейки. С этой точки зрения размер ячеек равен а х а = 57 x 57 мм.

Ручной станок для изготовления сетки рыбица: видео

Автоматический станок для изготовления сетки рабица: видео
