Отвертка тестер напряжения как пользоваться?

Как пользоваться индикаторной отверткой?

При возникновении неисправности в электрической проводке вызов специалиста не всегда целесообразен, ведь причина может быть достаточно простой. Некоторые поломки можно устранить самостоятельно, воспользовавшись таким приспособлением как индикаторная отвертка. Полезный в быту прибор – надежен и прост в обращении, способен заменить дорогостоящие и сложные инструменты. Для проверки электричества не обязательно быть электриком, обладая минимальными знаниями в области электроснабжения с помощью отвертки можно определить провода «фазу» и «ноль».

Принцип действия индикаторной отвертки

Универсальная, доступная для любого потребителя отвертка индикатор, предназначена для выявления наличия или отсутствия переменного напряжения. Главное ее отличие от обычной отвертки – наличие встроенного индикаторного элемента в полости ручки. Кончик пробника (щуп) служит своеобразным проводником (контактной частью). Простые модели оснащены неоновыми лампочками.

Принцип работы стандартной индикаторной отвертки основывается на проведении тока через кончик (жало) и резистор на контакт неоновой либо светодиодной лампочки, вследствие чего она загорается. При выходе прибора из строя необходимо заменить батарейки либо непосредственно сам тестер (в случае его поломки).

Как работает универсальная индикаторная отвертка?

Важным условием работы тестера является замыкание второго контакта, находящегося на рукоятке. Для этого необходимо коснуться торцевой части прибора (пятачка) пальцем (тело мастера служит элементом цепи). Благодаря встроенному резистору, сила тока, проходящая через инструмент, безопасна для пользователя.

Функциональная отвертка, которую также называют индикатором напряжения, состоит из нескольких несложных деталей. Устройство стандартной индикаторной отвертки выглядит следующим образом:

• выполненный из пластика остов (корпус рукоятки);
• металлическое «жало»;
• встроенный в корпус токопроводящий контакт и лимитирующий резистор;
• пружина;
• неоновый либо светодиодный индикатор;
• контактная пластина.

Разновидности индикаторных отверток и их особенности

Современные индикаторные отвертки подразделяются в зависимости от типа конструкции и принципа действия. Благодаря широкому ассортименту приборов пользователи могут выбрать надежный и функциональный инструмент в зависимости от финансовых возможностей, личных предпочтений (для домашнего или профессионального использования).

Виды популярных среди пользователей индикаторных отверток:

Стандартный прибор с неоновым световым элементом – простое устройство контактного типа. Лампочка, встроенная в пробник, начинает светиться при прохождении тока через кончик отвертки и резистор сопротивления. Замыкание цепи осуществляется путем нажатия пальцем «пятачка» (контактной пластинки на торце ручки). Свечение свидетельствует о наличии фазы на проверяемом источнике питания (провода, выключателя, розетки или другого электротехнического прибора). Недостатком данной модели считается достаточно высокий порог индикации – устройство не функционирует при напряжении ниже 60В. Обычная отвертка индикаторного типа работает без использования батареек, предназначена только для выявления фазы-ноль, обрывы в цепи с ее помощью обнаружить невозможно.

Устройства со светодиодным светящимся элементом аналогичны по принципу работы с моделью с неоновой лампочкой, однако отличаются более низким порогом индикации (менее 60B). Тестер работает от автономного источника питания (батареек). С помощью многофункционального прибора, оснащенного биполярным транзистором, можно:

• определять фазы;
• выявлять обрывы в сети и места повреждений в контактах;
• определять полярность различных источников постоянного тока;
• бесконтактным методом выявлять месторасположение кабеля в стене (под штукатуркой);
• проверять целостность плавких предохранителей и проводников.

Электронный прибор с жидкокристаллическим либо простым дисплеем часто используют в качестве мини мультиметра. Универсальная отвертка-индикатор имеет звуковой сигнал и компактные размеры. На рукоятке электронного прибора расположены:

• дисплей;
• функциональные кнопки;
• указатель индикатора напряжения;
• маркировка от производителя.

Усовершенствованные модели оснащаются индуктивным щупом (жалом). Для потребителей, которые не знают, как пользоваться отверткой-индикатором с жк дисплеем существуют специальные инструкции по эксплуатации.

Электронный тестер имеет следующие варианты применения:

• определение уровня напряжения;
• тестирование на целостность различных проводников, линий электропередач, силовых сетей;
• выявление «земля/фаза»;
• проверка полярности;
• определение электромагнитного и микроволнового излучения.

Помимо вышеперечисленных функций данную отвертку-индикатор успешно применяют как детектор поиска, который позволяет обнаружить скрытую электропроводку. Модель с ЖК дисплеем отличается многофункциональностью и высокой стоимостью.

Способы применения

Стандартная система отечественных домов – однофазная сеть с двумя проводами «ноль» и «фаза». Для осуществления ремонта электропроводки необходимо выявить нужный провод, для этого индикатор напряжения вставляют в розетку либо прикасаются им к исследуемому проводнику. Наличие свечения в тестере выявляет «фазу», отсутствие – «ноль».

Для проверки целостности лампочек лучше всего использовать отвертку-индикатор со светодиодом. Для этого, придерживая лампочку за цоколь, необходимо приставить к ее центральному контакту щуп (жало) инструмента. При этом палец касается контактной пластинки на рукоятке (пятачка). Свечение либо звуковой сигнал свидетельствуют о работоспособности осветительного устройства.

Таким же способом проверяется целостность провода, один конец которого (зачищенный) берут в одну руку, а другого конца касаются кончиком (щупом) отвертки. Свечение сигнализирует о целостности провода, отсутствие реакции – о разрыве контакта. При этом в проверяемом проводнике должно отсутствовать напряжение.

Электронные устройства не требуют прикасания человека к пластинке на рукоятке. Для выявления наличия напряжения достаточно задеть щупом тестера исследуемый объект.

Рабочее состояние удлинителя проверяется следующим образом:

• прибор отключают от электротехники и сети;
• вводят в его розетку любой провод с зачищенными концами (контакты должны быть закорочены);
• зажимают в руке один из контактов и вилку, а другого касаются индикатором напряжения;
• при исправной цепи удлинителя лампочка начинает светиться. Перед включением оборудования в сеть необходимо удалить перемычку во избежание замыкания в проводке.

Если индикатор не реагирует, следует подключить удлинитель к сети и медленно провести кончиком рукоятки (пятачком) тестера вдоль всей длины УЗО (при этом отвертка берется за щуп). В местах повреждения интенсивность индикация снижается либо свечение вовсе отсутствует. Для восстановления рабочего состояния удлинителя в обнаруженных местах обрыва удаляется изоляция, находятся повреждения, скручиваются провода и изолируются. Оптимальный вариант – прибрести новый электрический прибор.

Местонахождение скрытой проводки определяется путем проведения вдоль стены обратной стороной тестера, держа его за щуп (жало). Повышение интенсивности свечения либо наличие звукового сигнала свидетельствует о нахождении за штукатуркой токопроводящей проводки. Данный метод считается недостаточно точным, а в панельных домах нецелесообразным.

Как пользоваться индикаторной отверткой

При работе с электросетью необходимо соблюдать правила техники безопасности и знать, как правильно пользоваться тестером-индикатором. Основной пункт – отключение пакетных выключателей в электрических цепях при разборке выключателей, розеток и пр. Также следует удостовериться в работоспособности прибора, ведь от его технического состояния зависит точность показаний и безопасность пользователя (мастера). Инструмент должен иметь целый корпус – без сколов, трещин и так далее. При наличии минимальных повреждений устройство заменяют, так как последствия удара током могут быть необратимы.

Рабочее состояние тестера проверяется путем замыкания цепи руками (прикладыванием пальцев к щупу и «пятке» пробника одновременно). Отсутствие свечения бывает в двух случаях:

• при выходе из строя прибора, который следует заменить. Ремонт не целесообразен, так затраченные усилия будут гораздо больше, чем стоимость нового инструмента.
• при севших батарейках, которые требуется заменить новыми элементами. При их установке обращают внимание на полярность, иначе устройство не будет функционировать.

Как выбрать индикаторную отвёртку

Прежде чем выбрать подходящую отвертку-индикатор, следует определиться, для чего она нужна – для каких именно работ (для домашнего использования или профессионального). Бюджетные варианты не уступают по качеству более дорогим аналогам, но отличаются узким набором функций. Индикаторные устройства продаются в торговых точках, специализированных отделах и интернет-магазинах. Стоимость тестеров варьируется в пределах 50-1500 рублей в зависимости от технических характеристик, модификации и фирмы-производителя. Прежде чем выбрать подходящую отвертку-индикатор желательно ознакомиться отзывами и описаниями в интернете. О высоком качестве инструмента свидетельствуют следующие характеристики:

• прочный стержень из нержавеющей стали;
• ручка с надежной диэлектрической поверхностью;
• целостная, без повреждений рукоятка.

Область применения данного устройства широка, что делает практичное, простое в эксплуатации приспособление неоценимым помощником в несложных электротехнических работах. При всех полезных индикационных свойствах инструмент не перестает быть отверткой, поэтому некоторые пользователи применяют ее при закручивании крепежей.

Индикаторная отвертка — как правильно пользоваться

Индикаторная отвертка (индикатор, тестер (tester)) – приспособление, позволяющее определять наличие электрического напряжения на определенном участке цепи. Используют его не только профессиональные электрики, но и простые люди, занимающиеся самостоятельным монтажом электрической проводки в своем жилище.

Область применения индикаторных отверток

Индикатор напряжения применяется для следующих целей:

• Определение фазы, нулевого провода;
• Определение полярности аккумуляторных элементов питания и батарей;
• Поиск скрытой (замурованной) в стене проводки;
• Поиск обрыва в электрической цепи;
• Проверка работоспособности ТЭНов, ламп накаливания, диодов и других радиодеталей.

Кроме того, при помощи цифровых моделей современных данного приспособления можно определить значение напряжения, расположение положительного и отрицательного электродов на диоде.

Принцип действия индикаторной отвертки

Самая простая отвертка индикатор работает следующим образом:

1. При контакте жала с фазным проводом (плюсовой клеммой аккумулятора) по нему начинает протекать электрический ток;
2. После жала ток проходит через резистор с сопротивлением 1 мОм. Сила проходящего тока при этом снижается до значения, безопасного для человеческого организма.
3. Минуя резистор, ток проходит через неоновую лампу, вызывая свечение закачанного внутрь газа;
4. Остатки тока уходят через тело использующего его человека в землю.

Таким образом, весь процесс определения наличия тока на отдельном участке цепи занимает несколько секунд.

Критерии выбора изделий

При выборе тестера учитывают такие его характеристики, как:

• Форма жала – жало устройства должно быть плоским и прочным. Это позволит не только измерять напряжение, но и откручивать различные винты на клеммниках, монтажных коробах для проводки;
• Материал – корпус тестера должен быть изготовлен из устойчивого к ударам пластика;
• Удобства использования – приспособление должно хорошо лежать в руке, иметь клипсу для крепления его на лацкане кармана;
• Функционал – наиболее удобны модели, имеющие такие дополнительные функции, как «прозвонка», определение величины измеряемого напряжения;
• Способ оповещения о наличии напряжения – с помощью звука из встроенного динамика или срабатывания небольшого светодиода, неоновой лампочки;
• Наличие дисплея – небольшой монохромный дисплей позволяет отображать значение напряжения;
• Стоимость – для бытовых нужд используют простые модели стоимостью до 100 рублей. Опытные электрики применяют более дорогостоящие и надежные тестеры стоимостью до 300-400 рублей.
• Производитель – наиболее популярны и надежны изделия производства таких брендов, как Yato, Wortex, Stanley, IEK, Fluke.

Также, выбирая тестер, необходимо учитывать отзывы о той или иной модели в интернете.

Виды индикаторных отверток, их устройство

В зависимости от конструкции, принципа действия, наличия дополнительных функций, все модели данных устройств подразделяются на простые, со встроенной батарейкой, бесконтактные и электронные.

Обычная (простая) с неоновой лампой

Самый простой тестер данного вида состоит из:

• Корпуса из прозрачного яркого пластика;
• Жала с плоским наконечником;
• Резистора (сопротивления) номиналом 1мОм;
• Неоновой лампы;
• Контактной площадки.

Для более удобного ношения в верхней части корпуса прикреплена пружинная клипса.

Индикаторная отвертка на батарейках (с функцией прозвонки) контактного типа

По внешнему виду такой тестер очень похож на предыдущий вид. Отличие его заключается в том, что жало подключается к затвору полевого транзистора, вместо неоновой лампы в таком устройстве используется светодиод. В качестве питания для светодиода в корпус помещены 2 сменные часовые батарейки по 1,5 В каждая.

Тестеры напряжения бесконтактного типа

Бесконтактный тестер представляет собой приспособление, по форме и размерам похожее на маркер. Основной рабочей частью данного прибора является датчик, закрытый белым колпачком с коротким и круглым наконечником. Работает такой тестер от 2 элементов питания типа ААА (2 маленькие пальчиковые батарейки).

В некоторых моделях для удобства работы около наконечника имеется маленький светодиод для подсветки.

Электронные или умные индикаторы

Электронная отвертка тестер – индикатор, состоящий из короткого плоского жала, непрозрачного корпуса, маленького жидкокристаллического дисплея, двух небольших контактных площадок (полюсных кнопок).

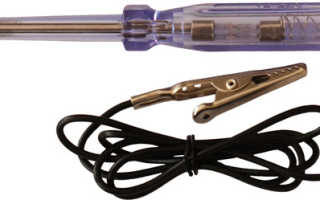

На заметку. Помимо данных видов, встречается еще такой индикатор напряжения, как отвертка пробник, состоящий из двух соединенных проводом щупов, на одном из которых располагаются светодиоды, обозначающие определенное значение напряжения (от 5 до 220-360В).

Как пользоваться индикаторной отверткой

Несмотря на простоту конструкции, у каждого вида индикаторной отвертки есть свои правила использования.

Простая индикаторная отвертка

Для того чтобы при помощи простого тестера определить наличие напряжения в розетке или на определенном участке электрической цепи, необходимо:

1. Коснуться кончиком жала контакта розетки, участка цепи;
2. Приложить палец к находящейся в торце приспособления контактной площадке.

О наличии напряжения при этом будет свидетельствовать свечение расположенной внутри корпуса индикатора неоновой лампочки.

Многофункциональная отвертка с автономным источником питания и светодиодным индикатором

Для того чтобы с помощью такого индикатора определить фазный и нулевой провода, необходимо просто коснуться его жалом контакта розетки. При наличии напряжения на контакте светодиод будет светиться. Прикладывать палец к верхней контактной площадке не нужно.

Важно! Перед тем, как пользоваться такой индикаторной отверткой, необходимо проверить исправность батареек. Для этого к жалу и контактной площадке прикладывают два пальца одной руки (большой и указательный), если питание исправно, светодиод внутри начнет светиться.

Многофункциональные индикаторные отвертки с жидкокристаллическими дисплеями

Такие электронные тестеры могут производить проверку наличия напряжения контактным и бесконтактным способами. В первом случае все происходит так же, как и при использовании простого индикатора, с тем только отличием, что вместо контактной площадки нажимается полюсная кнопка с надписью «Direct test». При наличии напряжения на дисплее прибора появится его примерное числовое значение (от 12 до 220В). При бесконтактном способе проверки проводника или участка электрической цепи на наличие в них напряжения жало подносится максимально близко к проверяемой поверхности, на корпусе нажимается полюсная кнопка «Inductance Break-point». Если контакт или участок цепи находится под напряжением, на дисплее тестера будет отображаться значок молнии.

Основные виды проверки

Проверять при помощи отвертки индикатора можно как наличие напряжения, так и проводимость того или иного участка цепи, исправность ламп накаливания, нагревательных элементов, определять правильность установки клавишных выключателей.

Контактный способ

При контактном способе проверки розеток и электрических цепей жало тестера прикладывают к оголенной токопроводящей поверхности (контакту розетку, не изолированному проводу, дорожке на печатной плате). Наличие тока определяют по загоревшемуся светодиоду или неоновой лампе, звуку динамика.

Бесконтактный способ

При таком способе жало или наконечник бесконтактного тестера располагается вблизи контакта розетки, изолированного провода, электроприбора, не касаясь при этом их поверхностей. В случае наличия в них электрического тока тестер издает звуковой или световой сигнал.

Проверка исправности ламп накаливания

Для того чтобы проверить исправность лампы накаливания, используют тестер на батарейках. Жало отвертки прикладывают к центральному контакту донышка цоколя лампочки, пальцами второй руки – к корпусу цоколя. Если диод внутри индикатора загорается, значит, лампочка исправна, если нет, работать она не будет даже при визуально целой нити накаливания.

Проверка нагревательного тэна

Для того чтобы проверить ТЭН, например, кипятильника, жало индикатора на батарейках прикладывают к одному из контактов его вилки, за второй – берутся рукой. Как и в случае с лампой накаливания, горящий диод будет обозначать исправность элемента.

Определение правильного положения выключателя

Проверка правильности установки выключателя производится следующим образом:

1. Клавишу выключателя нажимают в положение «Включено» (указатель «I» на корпусе);
2. Жалом тестера на батарейках дотрагиваются до верхней клеммы выключателя;
3. Скрепкой или другим металлическим тонким штырьком прикасаются к клемме на противоположной стороне: если светодиод индикатора загорается, значит выключатель установлен правильно. Если светодиод не горит, выключатель необходимо перевернуть.

Проверку установленного выключателя производят при отключённом электричестве.

Проверка напряжения на изолированном проводе

Для того чтобы определить, есть или нет напряжение на изолированном проводе, лучше всего использовать бесконтактный индикатор: если по проводнику проходит электрический ток, поднесенный к нему индикатор просигнализирует об этом звуковым сигналом и морганием светодиода в наконечнике.

Поиск обрыва провода

Для того чтобы найти обрыв провода, бесконтактный индикатор медленно ведут вдоль находящегося под напряжением изолированного проводника. В том месте, где нарушена целостность жил провода, горящий внутри индикатора светодиод немедленно погаснет.

Меры безопасности при использовании

При работе с индикаторными отвертками различных видов и моделей в обязательном порядке соблюдают следующие меры безопасности:

• Перед началом работы индикатор тщательно осматривают на предмет повреждений его корпуса;
• В простых контактных индикаторах жало обязательно очищают обезжиривателем – пленка загрязнения на поверхности жала может препятствовать прохождению по нему тока, тем самым увеличивая риск ошибки при определении наличия напряжения на том или ином участке электрической цепи;
• Используя отвертку не как тестер напряжения, а как приспособление для откручивания различных винтов, к ней не прикладывают больших усилий – это может стать причиной повреждения корпуса, жала, что приведет к поломке индикатора и некорректным его показаниям.
• Пользоваться индикаторной отверткой возможно только при ее исправности: целостности корпуса, внутреннего сопротивления, транзистора, работоспособности батареек.
• В моделях, работающих от батареек, проверка работоспособности элементов питания обязательна.

Неработающие отвертки для проверки электричества, как правило, ремонту не поддаются – взамен им специалисты советуют покупать новые и рабочие. Использование неисправных устройств, даже после их самостоятельного ремонта, чревато серьезными последствиями: поражением электрическим током, некорректными и неправильными результатами проверок.

Видео

Работа с индикаторной отверткой — 6 способов применения.

Речь в статье пойдет о простой индикаторной отвертке с батарейкой, которая содержит в себе несложную схему на основе полевого транзистора.

Именно применение полевика, расширяет возможности использования данного индикатора по сравнению с простыми отвертками, содержащими только неоновую лампочку.

Первое на что хотелось бы обратить внимание – это на жало отвертки. Большинство из моделей не рассчитаны на полноценную работу по закручиванию и откручиванию винтов.

Это их дополнительная возможность. Так что для таких работ всегда применяйте обычные отвертки с закаленными жалами или соответствующие биты, а не индикаторные варианты.

Самая полезная функция данной модели – это свечение светодиода при одновременном касании руками жала и контакта на противоположном конце.

Фактически это индикатор проверки целостности цепи. Как его можно использовать в быту будет рассмотрено ниже.

Еще этой отверткой можно:

отыскивать скрытую проводку, если она не глубоко заложена слоем штукатурки

Будьте внимательны, если индикатор будет фонить по всей стене, возможно у вас где-то утечка и замыкание.

узнать под напряжением провод или нет, не снимая при этом с него изоляцию

найти обрыв в проводе

ну и конечно со своей прямой обязанностью – определение фазы, отвертка справляется хорошо

Чтобы отыскать фазу в розетке или на кабеле нужно дотронуться отверткой проверяемого контакта. Касаться при этом металлического пятачка на конце индикатора нельзя!

Если вы это сделаете, индикатор будет одинаково светиться в обоих гнездах розетки, где фаза, а где ноль разобраться будет не возможно.

Правда чувствительность такой отвертки может быть не только достоинством, но и недостатком.
Например в трехфазной сети 380В, когда фазы расположены близко друг от друга, на инструмент может быть оказано влияние наведенного напряжения.

Поэтому для простого определения отсутствия напряжения, индикатор без батареек с неоновой лампочкой, все же надежнее.

Данный же прибор лучше использовать именно из-за его дополнительных возможностей.

Возможности простой индикаторной отвертки могут быть значительно расширены и многие попросту не знают, что помимо привычной проверки наличия или отсутствия напряжения, этим прибором можно выполнять множество задач и искать различные неисправности.

Вот как это можно использовать на практике.

Данную проверку можно производить непосредственно в магазине, не имея под рукой ничего кроме отвертки. Берете обыкновенную лампочку, одной рукой обхватываете металлический цоколь, а пальцем другой руки касаетесь контакта в верхней части отвертки.

После этого жалом дотрагиваетесь до центрального контакта на лампочке.

Если лампа исправна, светодиод загорится.

Также можно легко проверить исправность или поломку нагревательного тэна. При этом его даже не обязательно вытаскивать наружу из оборудования.

Достаточно обеспечить свободный доступ к контактам. Перед этим все посторонние провода подключенные к ним требуется откинуть.

Проверка очень проста и не замысловата. Одной рукой касаетесь одного контакта тэна, а жалом отвертки другого. Палец второй руки опять должен быть на металлическом пятачке пробника.

Если лампочка индикатора при этом не горит, значит тэн не исправен и внутри него обрыв нагревательной спирали.

Таким образом можно проверять любые нагревательные элементы. Например, кипятильник проверяется непосредственно на самой вилке, даже разбирать ничего не нужно.

Чтобы при ремонте смонтировать выключатель правильно, то есть:

также можно воспользоваться пробником и прозвонить контакты.

Предварительно выключатель разбирается. Контакты у него обычно закрыты и поэтому просто подлезть руками к ним не получится.

Берете любой металлический предмет, например скрепку или гвоздик и прикасаетесь к одному из контактов. Не важно к какому — верхнему или нижнему.

Индикаторная отвертка ставится на другой контакт. В отключенном положении выключателя светодиод не горит и наоборот. Оставляете выключатель во включенном состоянии, собираете его и в таком положении монтируете на стену.

Если вы занимаетесь капитальным ремонтом в квартире, то наверняка сталкивались с ситуацией, когда после снятия старой штукатурки вдруг обнаруживается какой-то ранее не известный провод.

При этом абсолютно не понятно под напряжением он или нет. Перекусывать его кусачками нельзя, зачищать и оголять изоляцию тоже опасно.

Здесь опять на помощь приходит универсальная отвертка. Только использовать ее нужно несколько наоборот.

Рукой обхватываете не изолированную верхнюю часть отвертки, а берете ее непосредственно за жало.

При этом верх с металлическим пятаком, подносите к изоляции провода. Провод при этом может быть даже под штукатуркой.

В таком положении чувствительность пробника выше и если в кабеле есть напряжение, то отвертка это покажет. Свечение может быть не таким ярким, но оно все равно будет.

Еще этим девайсом можно безопасно найти обрыв жилы внутри кабеля электропроводки или в переноске удлинителя.

Если удлинитель вдруг перестал работать, вот с чего нужно начинать поиск неисправности:

для начала убедитесь в отсутствии короткого замыкания

Отключаете все приборы из переноски. Берете рукой один контакт на вилке, а к другому подносите индикатор. Если он не горит, значит короткого замыкания нет.

далее нужно найти и пометить поврежденный провод

Также прикасаетесь пальцем любого контакта вилки, и жалом отвертки ищете его в розетке. Если не будет свечения во всех гнездах, то именно на этом проводнике и наблюдается обрыв.

Помечаете его маркером. Для чего это нужно? А необходимо это для того, чтобы подать фазу именно на этот провод, а не на другой исправный.

отверткой узнаете расположение фазы в рабочей розетке на стене и включаете вилку переноски в нее так, чтобы метки совпали

остается взять индикатор за жало и задней частью подвести к проводу

Перемещая его вдоль переноски следите за светодиодом. В том месте где он потухнет – там и обрыв.

Таким же способом можно определить обрыв провода и в стационарной проводке. Главное чтобы кабель не был под толстым слоем штукатурки.

Отвертка индикатор напряжения для дома

Сразу стоит сказать, что отвертка-индикатор это очень важный инструмент, который наравне с плоскогубцами и молотком, должен быть в любом доме и квартире.

Практически каждому человеку приходилось попадать в такую неприятную ситуацию – неожиданно в квартире гаснет свет. Что же случилось? Почему это произошло? Большинство людей сразу же задается вопросом: «Свет выключили только у меня или же повсюду?» Что ж, если под рукой есть индикаторная отвертка, найти ответ на этот вопрос можно очень быстро. Более того, имея минимальный набор навыков, в некоторых случаях можно даже самостоятельно устранить неисправность.

Например, если в выключателе или розетке просто был потерян контакт, исправить поломку можно очень быстро – достаточно лишь отыскать проблемное место. Но как это сделать? Использовать специальные, громоздкие, сложные и довольно дорогие приборы? Нет, если под рукой имеется отвертка индикатор. Причем, если вы используете её, то вам не придется разбирать стену, чтобы добраться до проводки.

Серьезный плюс заключается в том, что никого не нужно учить, как пользоваться отверткой индикатором – он максимально прост в использовании. И при этом он позволяет моментально определить отсутствие или наличие напряжение на включателе или в розетке.

В данной статье рассмотрим, что такое отвертка индикатор их основные разновидности и конструкцию, а также как пользоваться отверткой индикатором.

Как работает отвертка индикатор

Чтобы использовать любое устройство, необходимо разобраться, как же оно работает. Конечно, это в полной мере относится и к отвертке-индикатору. Если вы хотя бы примерно знаете, как он работает, это даст вам возможность легко использовать её, и при этом не допустить никаких ошибок.

Также это даст вам возможность обойтись без мультиметра, который стоит гораздо дороже, да и в использовании значительно сложнее. Сегодня в специализированных магазинах можно увидеть различные индикаторные отвертки. И каждый вид имеет свой принцип действия.

Обычная отвертка индикатор – самое простое решение

Самые простые и распространенные пробники снабжены неоновыми лампами. Принцип их действия максимально прост.

Когда вы проверяете напряжение в розетке, электрический ток проходит через резистор установленный внутри индикатора (этот резистор ограничивает ток, его номинал составляет не менее 0,5 мОм) и передается на первый контакт неоновой лампочки.

При этом второй контакт лампочки замыкается на пользователе через контакт, расположенный на рукоятке.

У таких отверток сопротивление тела человека и емкость являются частью цепи лампочки. Другими словами, когда вы касаетесь пальцами контакта, а жалом – напряженного провода, то увидите свечение лампочки (при условии, что в сети есть напряжение).

Если контакт с пользователем отсутствует, лампа не загорается. Главным минусом данного типа отверток является довольно высокий порог срабатывания по напряжению – не ниже 60 В.

Поэтому они подходят только чтобы выявлять наличие фазы и напряжение. Определить обрывы цепи она не поможет. Так что, эта отвертка-индикатор не является многофункциональной – она лишь позволяет определять отсутствие или наличие напряжения в сети.

Индикаторная отвертка со светодиодом – большая функциональность

Отвертка-индикатор, снабженная светодиодом, имеет немало общего с описанной выше моделью. Их принцип действия одинаков. Но отличие все же имеется – светодиодные пробники подходят для работы с электрическими сетями, в которых напряжение значительно меньше, чем 60 В.

Ещё один фактор, отличающий светодиодный индикатор от обычного, это наличие собственного, автономного источника питания – батарейки. Также их отличает наличие транзистора, чаще всего биполярного.

Поэтому данный тип отверток-индикаторов уже можно назвать многофункциональным. С его помощью вы сможете не только проверять наличие или отсутствие фазы контактным, а также бесконтактным способом, но и проверять целостность цепей – предохранителей, проводов и кабелей.

Указатель состоит из двух рабочих частей. Первая выглядит как плоская отвертка. Она используется при работе с непосредственным контактом с элементами, которые находятся под напряжением.

Вторая же часть подходит, если необходимо определить наличие напряжение без контакта. При использовании с первой частью, она также позволяет определить целостность сети

В изолированной рукоятке из прозрачного материала расположен светодиод, который и сообщает о наличии напряжения в сети.

Универсальная индикаторная отвертка STAYER 4520-48

Но на сегодняшний день в продаже можно встретить специальные отвертки-индикаторы, при работе с которыми можно протестировать линию как контактным, так и бесконтактным способом. Также она позволяет «прозвонить» проводку на предмет короткого замыкания или обрывов.

Такой отверткой-индикатором является STAYER 4520-48. Она прекрасно подходит, если нужно протестировать элементы цепей постоянного и переменного тока в автотранспорте, бытовых электроприборах и других устройствах. С её помощью можно легко определять полярность и проводить прозвонку методом звуковой или световой индикации.

Этот индикатор выгодно отличается от большинства аналогов наличием не только светового, но и звукового оповещения. Благодаря этому работа, связанная с проверкой наличия напряжения, становится ещё более простой, комфортной и безопасной.

Если напряжение в норме, то пользователь слышит звуковой сигнал, сопровождающийся зажжением индикатора зеленого цвета. Увы, эта отвертка индикатор имеет и серьезный минус. Дело в том, что она работает от батарейки, которая садится быстрее, чем того хотелось бы.

Как пользоваться отверткой индикатором

Ну что ж мы рассмотрели три вида индикаторных отверток, теперь рассмотрим как пользоваться отверткой индикатором и проверим их в работе.

Обычный индикатор

Указатель этой отвертки-индикатора снабжен двумя рабочими областями. Первая похожа на плоскую отвертку – она-то и контактирует в элементами электропроводки, которые находятся под напряжением. Вторая обеспечивает достаточное сопротивление, и находится на рукояти отвертки. Также она имеет двухполюсный выключатель.

Рассмотрим пример, при котором к первому контакту подведен фазный провод, а ко второму – нулевой. Индикатором напряжения определяется, по какому проводу идет фаза.

Чтобы определить достаточно зажать контакт на рукоятке индикатора напряжения большим пальцем, после чего поднести рабочую область индикатору поочередно к обоим контактам автоматического выключателя. При этом нужно следить, чтобы большой палец оставался голым – нельзя надевать перчатки при использовании устройства.

Как пользоваться индикаторной отверткой со светодиодом

Как уже говорилось выше, эти индикаторы отличаются наличием функции не только контактного, но и бесконтактного использования при наличии светового оповещения.

Если вы используете классический контактный способ, и вам нужно выяснить, где имеется фаза, достаточно приблизить рабочую часть к обоим контактам автоматического выключателя. Поднося прибор к нулевому контакту, вы не заметите никаких изменений. Когда же вы проверяете фазный, сразу же загорится сигнальная лампочка, что позволит вам сразу выяснить, что на этом контакте присутствует напряжение.

Чтобы определить наличие фазы, используя бесконтактный метод, достаточно использовать вторую рабочую часть, также известную, как пятка. Её необходимо поднести к изоляции кабеля. Не нужно даже касаться её – при наличии фазы диод загорится на небольшом расстоянии от кабеля.

Серьезный плюс – простота прозвонки (выявление разрывов в цепи). Необходимо подсоединить одну рабочую часть к первому концу цепи, которая проверяется, а другую – ко второму. Если цепь исправна, то загорится светодиодная лампочка. В противном случае ничего не произойдет.

Если контакт находится под напряжением, индикатор тут же просигнализирует об этом – в нем загорится красный огонек. Если же поднести индикатор напряжения к нулевому контакту, никакого сигнала не последует.

Как пользоваться индикаторной отверткой STAYER 4520-48

Эта отвертка индикатор снабжена пластмассовой рукояткой, имеющей переключатель режимов работы. Он может быть установлен в трех различных положениях:

1. — 0 – это контактное использование с функцией светового оповещения. Сигнализация осуществляется путем загорания красной лампочки;
2. — L – бесконтактное использование с низкой чувствительностью. При средней чувствительности возможно звуковое оповещение. Напряжение может быть выявлено на малом расстоянии даже при использовании двойной изоляции провода. При выявлении напряжения загорается зеленая лампочка;
3. — Н – бесконтактное использование при высокой чувствительности – используется звуковое оповещение. Чувствительность такова, что позволяет выявлять напряжение на большом расстоянии – не только через плотную изоляцию проводов, но и через тонкий слой штукатурки на стене. В этом режиме возможно определение маршрута проводов, проложенных в стене. Выявление напряжения сопровождается зажженной зеленой лампочкой.

Защитный колпачок скрывает рабочую область, выполненную в форме плоской отвертки. Вторая торцевая сторона индикатора имеет специальный контакт, используемый для определения наличия разрывов в цепи.

Чтобы выполнить то действие, достаточно соединить провод одного конца цепи с указателем напряжения, а второй – с контактом целостности цепи. В случаях, когда цепь не повреждена, отвертка-индикатор соответственно просигнализирует пользователю об этом. При работе в режиме «О» загорается красный диод.

Если включен режим «L» или «Н», загорается зеленая лампочка, причем это сопровождается определенным звуковым сигналом. Если же цепь повреждена на каком-то участке, индикатор никак не отреагирует.

В качестве примера можно рассказать, как пользоваться отверткой индикатором при проверке целостности лампы накаливания. В одной руке держим прибор, причем контактная пластика соприкасается с рукой. Жало отвертки подносим к металлической части цоколя лампы. Второй рукой дотрагиваемся до второго конца лампы, таким образом, замыкая цепь.

Если обрыва нет, то можно увидеть, как загорается красный индикатор. Переключим прибор в режим «О» — контактная индикация. Сначала совместим индикатор с нулевым контактом автоматического выключателя – индикатор напряжения здесь ничего не покажет. А потом совмещаем с фазным контактом. Тут же загорается световая индикация.

Теперь переключаемся на бесконтактный режим «L». К контактам указателя не прикасаемся, а просто приближаем к автоматическому выключателю или розетке. Возле фазного загорится зеленая лампочка, а также раздастся звуковая сигнализация. А возле нулевого индикатор никак себя не проявит.

Наконец, проводим проверку в режиме «Н». Рабочая часть для этого не нужно. Наденем защитный колпачок, после чего подносим индикатор к автомату. На расстоянии около 20 сантиметров будет активировано звуковое оповещение. Одновременно с этим загорится зеленый диод.

Как пользоваться индикаторной отверткой. Фото. Инструкция.

Оглавление:

• Назначение индикаторной отвертки
• Из чего состоит электрический измерительный прибор
• Не забываем про меры предосторожности
• Проверка работоспособности
  • Замена элемента питания
• Как определить фазу и ноль или переменное напряжение контактным способом (до 250 В)
  • Внимание!
• Определение переменного напряжения бесконтактным способом (до 600В)
• Проверка целостности цепи
• Полярность батареи или аккумулятора (от 1.5В до 36В постоянного тока)

Перед вами её величество индикаторная отвертка — необычайно полезный прибор для бытовых работ связанных с электрикой и электроникой.

Назначение индикаторной отвертки

Согласно техническим характеристикам заявленным производителем, отвертка предназначена для:

• Определения переменного напряжения контактным способом до 250В.
• Бесконтактным способом до 600В.
• Проверки целостности цепи от 0 до 2 МОм.
• Определения полярности: от 1.5В до 36В.

Из чего состоит электрический измерительный прибор

Не забываем про меры предосторожности

1. Запрещено пользоваться прибором без винта.
2. Извлечению из прибора подлежит только элемент питания — батарейка.
3. После замены элемента питания, винт необходимо закрутить до конца по часовой стрелке.
4. Не пользуйтесь прибором с механическими повреждениями.
5. Запрещено использовать прибор при высокой влажности (дождь, роса).
6. Не используйте прибор выше пределов указанных тех. характеристиках.

Проверка работоспособности

Одновременно прикасаемся к щупу и пятачку прибора. Должен загореться светодиод.

Всегда начинаем работу с прибором с этого несложного действия.

Замена элемента питания

Если светодиод не горит, то скорее всего пора заменить батарейку. Как правило это LR41, но также возможно использование: 392А, AG3, 192,V3GA, G3-A.

Для замены элемента питания следует открутить подпружиненный винт расположенный в торце рукоятки.

Перед извлечением батарейки аккуратно отгибаем проволоку и после замены элемента питания снова надежно поджимаем его. Процесс несложен и интуитивно понятен.

Как определить фазу и ноль или переменное напряжение контактным способом (до 250 В)

Основная задача — это определение фазы в сети переменного тока. Прикасаемся щупом к одной из клемм розетки. Светодиод НЕ горит — ноль.

Внимание!

Если диод не загорелся — это не значит, что «ноль» определен верно на 100%. Возможен обрыв в цепи или например, банальное отключение провода от сети.

Горит — значит фаза.

Определение переменного напряжения бесконтактным способом (до 600В)

Берем отвертку за щуп и подносим обратной стороной — пятачком проводу, розетке, выключателю или ожидаемой области расположения скрытой проводки в стене (на фото).

Горящий светодиод — это индикатор наличия переменного напряжения в исследуемой области.

Ложное срабатывание: при трении корпуса о пластик кабеля или иную поверхность возникает статическое напряжение при котором возможны ложные сигналы.

Также недостаток этого способа при обнаружении скрытой проводки — невысокая точность. Если дом панельный, то это занятие будет совсем бесполезным поскольку арматура в плитах перекрытия исказит сигнал.

Ищем место обрыва в кабеле (обратите внимание на зазор между пятачком отвертки и кабелем — это правильно):

Замыкаем щуп отвертки и проводим пятачком вдоль провода. В области где светодиод погас провод поврежден.

Проверка целостности цепи

Перед проверкой убеждаемся что исследуемый прибор отключен от цепи и не находится под током.

Замыкаем пальцем одной руки пятачок отвертки и прикасаемся щупом к любой клемме. Второй рукой замыкаем другую клемму исследуемой цепи.

Горящий светодиод проинформирует, что сеть не имеет разрыва.

Полярность батареи или аккумулятора (от 1.5В до 36В постоянного тока)

Под рукой оказалась полуживая батарейка «Космос» — нам сейчас большего и не надо.

Замыкаем пальцем пятачок отвертки и прикасаемся щупом к клемме батареи. Второй рукой замыкаем другую клемму.

На положительной клемме светодиод светит значительно ярче.

Таким образом спектр использования индикаторной отвертки довольно обширен и делает этот недорогой и практичный прибор непременным помощником домашнего мастера для несложных работ в быту связанных с электрикой.
