Муфта в машине что это?

Виды муфтовых соединений

Муфтой называется особое устройство (элемент транспортного средства), которое соединяет концы валов и расположенных на них подвижных деталей. Суть такого соединения — передать механическую энергию без потерь ее величины. При этом, в зависимости от назначения и конструкции, муфты могут соединять и два вала, которые расположены в непосредственной близости друг от друга.

Роль муфтовых соединений в эксплуатации автомобиля трудно переоценить: они предназначены для того, чтобы снять высокие нагрузки с механизмов, корректировать ход валов, обеспечивать разъединение и соединение валов в период работы и т.д.

Классификация муфт

Самые востребованные виды муфт в автомобилестроении сегодня стандартизованы, однако существует ряд устройств, которые выполнятся по индивидуальным замерам к каждой конкретной марке автомобиля. Ввиду основного назначения муфты (передача вращающего момента без изменения его величины) выделяют несколько основных видов устройства:

по принципу возможности управления — неуправляемые (постоянные, статичные) и самоуправляемые (автоматические);
по группам и различающимся функциям в автомобиле — жесткие (к ним относятся втулочные, фланцевые и продольно-свёртные муфты);
для корректировки угла соединения между двумя соосными валами применяют шарнирные муфты (основные их виды — зубчатые и цепные);
по возможностям компенсирования нагрузок при езде (с использованием звездочного механизма, втулочно-пальцевые и элементы с оболочкой);
по характеру соединения/разъединения двух валов (кулачковые, кулачково-дисковые, фрикционные и центробежные);
полностью автоматические, то есть управляемые не зависимо от действий водителя (обгонные, центробежные и предохранительные);
по использованию динамических сил (электромагнитные и просто магнитные).

Описание каждой позиции

Для более детального рассмотрения функций и строения каждых из муфтовых соединений предлагается следующее описание.

Неуправляемые

Характеризуются статичностью своего положения и простотой конструкции. Проводить различные настройки и коррективы в их работе можно только в специализированном автосервисе при полной остановке работы двигателя.

Глухая муфта представляет собой полностью статичное и четко фиксированное соединение между валами. Монтаж такого вида муфт требует особенно четкого центрования, так как если будет допущена хотя бы одна мелкая ошибка, работа валов будет нарушена или в принципе невозможна.

Втулочный вид муфт считается простейшим из всех типов глухих муфт. Этот элемент составлен из втулки, оснащенной штифтами. Применение втулочных муфт полностью себя оправдало на автомобилях, эксплуатация которых не подразумевает больших нагрузок (седаны городского типа). Традиционно глухие втулочные муфты устанавливают на валы с небольшим диаметром — не более 70 мм.

Фланцевая муфта считается на сегодняшний день одним из самых распространенных соединительных элементов в автомобилях всех типов. Она составлена из двух равноразмерых полумуфт, которые крепятся друг к другу болтовыми соединениями.

Этот вид муфт предназначается для соединения двух валов с диаметрами сечение 200 мм. Благодаря небольшому размеру и упрощенной конструкции фланцевые муфты позволяют их использовать как на бюджетных авто, так и машинах повышенной комфортности.

Компенсирующий вариант муфт (жесткая муфта) призван выравнивать все виды вмещения валов. По какой бы оси вал не двигался, все недочеты монтажа или езды транспортного средства будут сглажены. Благодаря работе компенсирующих муфт уменьшается нагрузка как на сами валы, так и на осевые подшипники, что обеспечивает длительность срока службы механизмов и автомобиля в целом.

Основной минус в эксплуатации данного вида муфт заключается в том, что отсутствует элемент, который позволил бы смягчать дорожные удары.

Кулачково-дисковая муфта имеет следующее строение: она вмещает в себя две полумуфты и один соединительный диск, который расположен между ними. Осуществляя свою работу, диск двигается по прорубленным в полумуфтах отверстиям и этим вносит коррективы в работу соосных валов. Разумеется, трение диска будет сопровождаться быстрым износом. Поэтому требуется плановая смазка поверхностей муфты и бережная, не агрессивная, манера езды на автомобиле. К тому же для продления срока службы кулачково-дисковые муфты выполняются сегодня из самых износостойких сплавов стали.

Строение зубчатой муфты определяется двумя полумуфтами, которые имеют специальные зубцы на своей поверхности. К тому же полумуфты дополнительно оснащены и обоймой с внутренними зубцами. Таким образом, зубчатая муфта может передавать вращающий момент сразу несколькими работающими зубцами, за счет чего обеспечивается и более высокая пропускная способность нагрузки. Благодаря своему строению эта муфта имеет весьма небольшие габариты, что делает ее востребованной в автомобилях всех типов.

Элементы для зубчатых муфт выполняются из сталей, насыщенных углеродом. Перед монтажом элементы в обязательном порядке проходят термообработку.

Компенсирующие муфты упругого соединения, в отличие от компенсирующих жестких муфт, не просто корректируют соосность валов, но также уменьшают силу нагрузки, которая появляется при переключении передач.

Втулочно-пальцевая муфта составлена из двух полумуфт, которые соединяются пальцами. На окончания пальцев с целью уменьшения силы нагрузки и ее смягчения надеты наконечники из пластичных материалов. При этом толщина самих наконечников (или втулок) сравнительно небольшая, поэтому и пружинящий эффект тоже не велик.

Эти муфтовые устройства широко применяются в комплексах электрических двигательных агрегатов.

Использование муфты с пружинами в виде змеи подразумевает передачу большого вращающего момента. Конструктивно это две полумуфты, которые оснащены зубцами уникальной формы. Между полумуфтами располагаются пружины в форме змеи. При этом муфта вмонтирована в чашку, которая, во-первых, сохраняет рабочее место каждой из пружин и, во-вторых, выполняет функцию подачи смазки на элементы механизма.

Муфта отличается повышенной стоимостью при производстве, однако ее долговечные рабочие характеристики позволяют устанавливать данный тип механизмов на автомобили премиум-класса.

Управляемые

Основное отличие от неуправляемых заключается в том, что смыкать и размыкать соосные валы можно без остановки работы двигательного агрегата. Из-за этого управляемые виды муфт требуют исключительно тщательного подхода к их монтажу и центрованию расположений валов.

Кулачковая муфта представляет собой две полумуфты, которые соприкасаются между собой специальными выступами — кулачками. Принцип работы таких муфт заключается в том, что при включении одна полумуфта своими выступами жестко входит в полости другой. Таким образом и достигается надежное соединение между ними.

Функционирование кулачковой муфты сопровождается повышенными шумами и даже ударами, из-за чего в конструкции принято использовать синхронизаторы. Из-за подверженности быстрому износу сами полумуфты и их кулачки выполняются из прочных видов сталей, а после закаливаются в огне.

Муфты вида фрикционных сцепных работают по принципу передачи вращающего момента за счет силы, возникающей от трения между поверхностями элементов. В самом начале рабочей деятельности между полумуфтами возникает проскальзывание, то есть обеспечивается плавное включение устройства. Трение же во фрикционных муфтах достигается путем соприкосновения нескольких пар дисков, которые располагаются между двумя равноразмерными полумуфтами.

Самоуправляемые

Это тип автоматических муфтовых соединений, который выполняет сразу несколько задач в машине. Во-первых, ограничивает величину нагрузок. Во-вторых, передает нагрузку только в строго заданном направлении. В-третьих, включаются или отключаются при определенном скоростном режиме.

Часто используемым видом самоуправляемых муфт считается предохранительная. Она включается в работу в тот момент, когда нагрузки начинают превышать какую-то установленную заводом-изготовителем машины величину.

Муфты центробежного типа устанавливают на транспортные средства для возможностей мягкого пуска. Это позволяет двигательному агрегату быстрее развить максимальную скорость.

А вот муфты обгона, напротив, выполняют передачу вращающего момента только в одном, заданном направлении. Это позволяет повысить скорость авто и оптимизировать работу его систем

Основные виды применяемых сегодня муфт

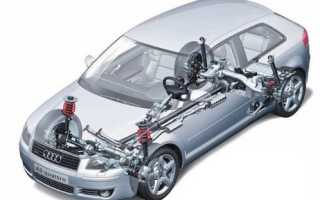

Достаточно широкой популярностью на рынке автомобилестроения пользуется муфта Haldex. Первое поколения этой муфты для полноприводных автомобилей вышло еще в 1998 году. Муфта блокировалась только на передней ведущей оси в момент пробуксовки колес. Именно по этой причине Haldex в то время получила много негативных отзывов, так как работа этой муфты не позволяла мягко управлять автомобилем во время заносов или пробуксовки.

С 2002 года вышла усовершенствованная модель Haldex второго поколения, с 2004 — третьего, с 2007 — четвертого, а с 2012 года вышло последнее, пятое поколение. На сегодняшний день муфта Haldex может устанавливаться как на переднюю ось, так и на заднюю. Управление автомобилем стало значительно более удобным благодаря как конструкционным особенностям муфты, так и инновационным доработкам вроде постоянно работающего насоса или фрикциона с управлением от гидравлики или электричества.

Читать еще: Плохой напор воды в кране что делать?

Муфты этого вида активно используются на автомобилях Volkswagen.

Однако более употребительными (устанавливаются на автомобили Skoda, Volvo, Kia и другие) считаются муфты вида Torsen. Эта муфта была разработана американскими инженерами специально для дифференциальных устройств повышенного трения. Способ работы Torsen весьма прост: он не выравнивает подачу крутящего момента на буксующие колеса, а просто перенаправляет механическую энергию на то колесо, которое имеет более надежное сцепление с дорожным покрытием.

Преимущество дифференциальных устройств с муфтой Torsen заключается в их дешевизне и моментальной реакции на любые изменения работы колес во время езды. Муфта неоднократно дорабатывалась, и на сегодняшний день ее можно считать наиболее популярной в современном автомобилестроении.

Поддержание муфт в рабочем состоянии

Как и любой другой агрегат или механизм транспортного средства, муфтовые устройства нуждаются в качественном обслуживании. Специалисты ГК Favorit Motors выполнят корректировку работы муфт любого типа или замену каких-либо их составляющих.

Что такое муфта, ее назначение и устройство

Слово муфта пришло к нам из немецкого и голландского языков. В немецком – это Muffe, а по-голландски – mouwtje. В русском языке, как, впрочем, и в тех, откуда оно было заимствовано, слово употребляется в нескольких значениях. В интересующей нас области под муфтой понимается специальный привод в машинах и механизмах, который передает вращательное движение (момент) с одного вала на другой, соосно расположенный с первым.

Назначение
Разновидности муфт сцепления
Устройство и принцип действия
Характерные неисправности

Назначение

Муфта сцепления в автомобиле предназначается для обеспечения возможности переключения режимов движения на ходу и плавного трогания с места. С помощью муфты осуществляется кратковременное разъединение двигателя и трансмиссии автомобиля, то есть прекращение плотного соприкосновения ведущих и ведомых дисков механизма сцепления.

Таким образом, муфта – это деталь общего механизма, единого блока сцепления. Зачастую два этих слова употребляются как синонимы, например: «муфту выжми» или «выжми сцепление».

Помимо автомобилей и тракторов различных типов, муфты устанавливаются на мотоблоках, бензопилах, стационарных станках с переменными режимами вращения основного вала.

Разновидности муфт сцепления

Муфты сцепления по особенностям устройства и принципу работы различаются следующим образом:

По числу ведомых дисков:

однодисковые (более распространено);
многодисковые (два и более).

По условиям работы:

сухие (в автомобилях) и;
влажные (погружено в масляную ванну).

механические;
гидравлические;
электромагнитные (используются на тепловозах, металлорежущих станках);
комбинированные.

Способом нажатия на прижимной диск:

с круговым расположением пружин;
с диафрагмой в центре.

Наособицу стоит центробежная муфта сцепления, автоматически сцепляющая или расцепляющая валы при определенной скорости вращения ведущего вала. Такая муфта используется, например, на бензопилах.

Устройство и принцип действия

Рассмотрим устройство и работу механизма на примере отечественного ВАЗ 2107. Сцепление на ВАЗах, как на большинстве легковых машин, однодисковое, сухое, замкнутое. Устанавливается на маховике под алюминиевым картером, который болтами прикреплен к блоку цилиндров. Ведомый диск установлен на ступице вала коробки передач. Крутящий момент от него передается на ступицу через пружинно-фрикционный демпфер.

Выключение осуществляется гидроприводом. Главный гидроцилиндр располагается в моторном отсеке и закреплен с помощью двух гаек на шпильках педального узла. Рабочий цилиндр двумя болтами крепится к картеру сцепления. Трубопроводом они соединены между собой и с бачком для жидкости с гофрированным резиновым успокоителем.

При нажатии ногой на педаль поршень главного гидроцилиндра, выдавливая через шланг жидкость под давлением, передает усилие на поршень рабочего цилиндра и затем на вилку выключения сцепления. Она поворачивается на шаровой опоре и по направляющей втулке перемещает выжимной подшипник.

Он в свою очередь давит на диафрагменную пружину корзины. Корзина сцепления, прогибаясь на опорных кольцах, отводит от ведомого диска нажимной. В результате первичный вал КПП и коленчатый вал двигателя рассоединяются. Прекращается передача крутящего момента. При отпускании педали муфты, пружины возвращают диски в состояние плотного соприкосновения, и трение возобновляет передачу крутящего момента.

Характерные неисправности

Различают два основных признака неисправности в механизме сцепления. Это когда «муфта ведет» и, наоборот, «буксует».

В результате в первом случае переключение передач рычагом затруднено, а включение задней скорости сопровождается скрежетом. У педали, как правило, большой свободный ход. Объясняется это неполным расхождением ведомого и ведущего дисков.
«Буксует» сцепление, напротив, когда не происходит полного и плотного соприкосновения дисков, наблюдается эффект «проскальзывания». У педали в этом случае малый свободный ход, а автомобиль при резком открытии дроссельной заслонки на повышенных передачах вяло набирает разгон.

Уход за муфтой сцепления своими силами состоит в регулировке свободного хода педали и своевременной прокачке гидропривода с целью удаления попадающего в систему воздуха.
» alt=»»>

Муфта сцепления: назначение,виды,неисправности,фото,видео.

НАЗНАЧЕНИЕ

МУФТ СЦЕПЛЕНИЯ

Помимо автомобилей и тракторов различных типов, муфты устанавливаются на мотоблоках, бензопилах, стационарных станках с переменными режимами вращения основного вала.

ВИДЫ МУФТ СЦЕПЛЕНИЯ

Конструкция муфты сцепления не является однотипной, а на каждой модели авто этот узел имеет определенные отличия. Тем не менее, можно выделить определенные сходства в конструкции муфт легкового автомобиля. Неизменными элементами каждой из них являются:

маховик;
картер;
центральный болт крепления кожуха;
диски;
первичный вал коробки;
вилка с центральной нажимной пружиной.

По существующей в настоящее время классификации, все они делятся на одно- и многодисковые, причем последние для транспортных средств применяются относительно редко. Привод у муфты может также отличаться:

механический;
гидравлический;
комбинированный.

Отдельно можно упомянуть электромагнитные муфты, которые можно встретить на тепловозах, на определенных станках – для автомобиля такие не актуальны. Можно выделить и условия эксплуатации – сухие и влажные муфты. Для инструмента, оснащенного двигателем внутреннего сгорания может использоваться и центробежная муфта сцепления, которая в автоматическом режиме соединяет и разъединяет валы, достигая заданной конструкцией скорости оборотов вала.

РАСПРОСТРАНЕННЫЕ НЕИСПРАВНОСТИ МУФТЫ СЦЕПЛЕНИЯ

Несмотря на достаточную сложность конструкции муфты транспортного средства, при правильной эксплуатации проблем с ней практически не возникает. К числу часто встречающихся проблем с муфтой можно отнести всего лишь две – проскальзывание муфты и невозможность разъединить ее полностью.

ПРОСКАЛЬЗЫВАНИЕ МУФТЫ СЦЕПЛЕНИЯ

Наиболее частой причиной такого «поведения» муфты сцепления становится наличие на фрикционных накладках масляных загрязнений. Они могут появиться там после проведения ремонтных работ или простой неаккуратности водителя. Устраняется такое затруднение просто – маховик и прижимной диск тщательно очищаются от масла, после чего проблема проскальзывания сцепления больше не беспокоит автовладельца.

Муфта сцепления может проскальзывать и по другой причине – износ самих накладок и появление на них задиров. В результате этого отпускание педали не приводит к полному контакту дисков. Для исправления такой проблемы требуется отрегулировать свободный ход педали, а если это не помогает, придется заменить фрикционные накладки на новые – другого способа ремонта не предполагается.

Читать еще: Как гнуть оцинкованный лист в домашних условиях?

МУФТА НЕ РАЗЪЕДИНЯЕТСЯ ДО КОНЦА

Причин такому поведению муфты также можно выделить две.

Недостаточный рабочий ход педали сцепления. Это часто вызывается неумелой настройкой муфты, которая допускает слишком большой свободный ход. Устраняется проблема перенастройкой, которую следует доверить механику или опытному водителю.
Рычажки, которыми оснащена каждая муфта сцепления изменили первоначальную форму, и отрегулировать их уже невозможно. Они подлежат замене. Иногда при работе муфты с погнутыми рычажками перекашивается сам диск, что влечет за собой повреждение фрикционных накладок. В этом случае они также подлежат безоговорочной замене.

МОЖНО ЛИ ПРОДЛИТЬ СРОК СЛУЖБЫ МУФТЫ СЦЕПЛЕНИЯ

Поскольку муфта сцепления не относится к числу деталей, которые легко купить и просто заменить, большинство автовладельцев вполне резонно задумываются над возможностью увеличения срока ее эксплуатации. Каких-либо особых хитростей или способов продления жизни этому автомобильному узлу не существует, достаточно следовать простым и общеизвестным рекомендациям:

включение/отключение сцепления следует проводить максимально аккуратно и плавно, не допуская задержек педали в промежуточном положении или резкого убирания ноги с педали при начале движения;
не рекомендуется длительное время держать муфту в выключенном состоянии и резко трогаться после этого с места;
своевременно проводить техническое обслуживание, при этом, если водителю недостает опыта, эту процедуру стоит доверить профессионалам.

Так, банальный процесс смазки должен проводится в строгом соответствии с рекомендованной производителем таблицей смазки. Чрезмерное количество смазки часто приводит к попаданию ее на накладки диска и его пробуксовке. При самостоятельной смазке при помощи шприца не следует делать больше восьми нагнетаний. Естественно, пользоваться следует только теми смазочными материалами, которые рекомендованы производителем конкретного транспортного средства.

Многодисковая муфта сцепления

Многодисковое сцепление, в связи с внедрением новых технологий, находит всё большее применение, как на легковых, так и на грузовых автомобилях с различными коробками переключения передач (механическими, автоматическими, роботизированными). Кроме этого, такие муфты сцепления применяются в трансмиссиях полноприводных машин для распределения нагрузки между передними и задними колёсами (мостами). Многодисковые муфты сцепления могут быть сухими и мокрыми. Мокрые – с применением масляной ванны, сухие – без масла. Наличие масла обеспечивает более плавное соединение дисков, улучшает отвод тепла и абразивных веществ, передвижение дисков по шлицам во время передвижения.

Значительным недостатком является низкий коэффициент трения между дисками. Увеличение коэффициента трения достигается за счёт увеличения количества ведущих и ведомых дисков, увеличения усилия прижимной пружины, применения новых фрикционных материалов. Многодисковые муфты сцепления включают в себя: — ведомые диски (3 и больше), изготовленные из тонкой стали, на которую нанесён слой фрикционного вещества (может изготовляться из высокопрочной фрикционной пластмассы).

Ведомые диски имеют по внутреннему диаметру пазы или зубья, которые заходят в зацепление с внутренним барабаном, закреплённым неподвижно на первичном валу коробки переключения передач. Ведомые диски постоянно вращаются с внутренним барабаном и первичным валом коробки переключения передач; — ведущие диски. Устанавливаются между ведомыми дисками и имеют по внешнему диаметру пазы или зубья для зацепления с внешним барабаном; — кожух, при помощи болтов крепится к маховику; — маховик; — внешний барабан – крепится к кожуху и вращается совместно с ним. Остальные детали и принцип работы аналогичны однодисковому сцеплению.

Двойная муфта сцепления

В последнее время на автомобилях с полным приводом и роботизированными коробками передач, а также на некоторых с автоматической коробкой передач, применяется двойное сцепление, которое бывает двух видов – мокрое и сухое. Отличительной особенностью является наличие двух первичных валов коробки переключения передач. Первый вал отвечает за переключение чётных передач (2-4-6), второй – за переключение нечётных (1-3-5). Конструктивно валы выполнены так, что один находится внутри второго, то есть внутренний и наружный. Двойная муфта сцепления выполнена в одном блоке и каждая отвечает за свой вал. Управление переключением передач – автоматическое, от электронного блока по сигналам датчиков. При одной включённой муфте сцепления, вторая находится в готовности включить необходимую передачу, высшую или низшую, в зависимости от того, скорость автомобиля снижается или увеличивается. Время перехода с одной передачи на другую занимает 8-10 миллисекунд. Мы рассмотрели принцип работы, устройство и разновидности муфт сцепления, наиболее часто применяющихся в

Муфта (деталь машины)

Муфта — устройство (деталь машины), предназначенное для соединения друг с другом концов валов, а также валов и свободно сидящих на них деталей.

Муфта передаёт механическую энергию без изменения её величины.(В муфте теряется часть энергии. Можно принять КПД муфты в среднем равным 98%.) [1]

Содержание

Примеры и группы муфт (механические)

Жёсткие (глухие) муфты:
- втулочные (по ГОСТ 24246-80) ;
- фланцевые (по ГОСТ 20761-96);
- продольно-свёртные (по ГОСТ 23106-78).

Компенсирующие муфты — компенсируют радиальные, осевые и угловые смещения валов:
- шарнирные муфты — угловое смещение до 45° (по ГОСТ 5147-80)
- зубчатые;
- цепные (по ГОСТ 20742-93).

Упругие муфты — компенсация динамических нагрузок:
- муфты с торообразной оболочкой (по ГОСТ 20884-93);
- втулочно-пальцевые (по ГОСТ 21423-93);
- муфты со звёздочкой (по ГОСТ 14084-93).

Сцепные муфты — соединение или разъединение валов или валов с установленными на них деталями.
- муфты кулачково-дисковые (по ГОСТ 20720-93);
- фрикционные.

Самоуправляемые (автоматические) муфты:
- обгонные муфты — передача вращения только в одном направлении;
- центробежные — ограничение частоты вращения;
- предохранительные муфты — ограничение передаваемого момента (с разрушающимся элементом и автоматические).

Существуют также: гидравлическая муфта (гидродинамическая муфта), электро-магнитная и магнитная и т. д.

Гидравлическая муфта — устройство, в котором валы не имеют жесткой механической связи и передача механической энергии происходит под действием потока рабочей жидкости (масла) от насосного колеса к турбинному колесу. Особенность гидравлической муфты в том, что она ограничивает максимальный момент, сглаживает пульсации, устраняет перегрузку двигателя при пуске и разгоне.

Электро-магнитная и магнитная муфта — валы также не имеют жесткой механической связи и кроме того она позволяет передавать механическую энергию через герметическую стенку абсолютно без утечек. Одно из применений в центробежных насосах для перекачки опасных жидкостей.

Литература

Гулиа Н. В., Клоков В. Г., Юрков С. А. Детали машин.. — М.: Издательский центр «Академия», 2004. — С. 416. — ISBN 5-7695-1384-5
Анурьев В.И. Справочник конструктора-машиностроителя. В 3-х т.. — М.: Машиностроение., 2001. — ISBN 5-217-02962-5
Башта Т.М., Руднев С.С., Некрасов Б.Б. и др. Гидравлика, гидромашины и гидроприводы. 2-е изд.. — М.: Машиностроение., 1982. — С. 424.

Примечания

↑ Это справедливо при равномерном вращении валов.

Ссылки

Электромагнитные муфты
Ферропорошковые муфты — чудо техники или анахронизм?

Wikimedia Foundation . 2010 .

Муфта (детали машин)
Муфта (соединение двух участков труб)

Смотреть что такое «Муфта (деталь машины)» в других словарях:

Муфта (детали машин) — Муфта устройство (деталь машины), предназначенное для соединения друг с другом концов валов, а также валов и свободно сидящих на них деталей. Муфта передаёт механическую энергию без изменения её величины.(В муфте теряется часть энергии. Можно… … Википедия

Муфта (механическое устройство) — У этого термина существуют и другие значения, см. Муфта. Муфта устройство (деталь машины), предназначенное для соединения друг с другом концов валов и свободно сидящих на них деталей и передачи крутящего момента. Служат для соединения двух… … Википедия

муфта — ы; ж. [от нем. Muffe]. 1. Открытый с двух сторон меховой мешочек, в который засовывают руки для предохранения их от холода. Держать руки в муфте. Меховая м. Быть в пальто с муфтой. 2. Техн. Деталь, устройство для соединения цилиндрических частей… … Энциклопедический словарь

Муфта — (от нем. Muffe или голл. mouwtje) в технике, устройства для постоянного или временного соединения валов, труб, стальных канатов, кабелей и т. п. Различают М. соединительные, которые в зависимости от выполняемой функции обеспечивают… … Большая советская энциклопедия

МУФТА — (от нем. Muffe или голл. mouwtje) устройство для соединения валов, тяг, труб, канатов, кабелей и т. п. Различают М. соединительные, к рые в зависимости от выполняемых ф ций обеспечивают прочность соединения, герметичность, защищают от коррозии и… … Большой энциклопедический политехнический словарь

Читать еще: Как резать плексиглас в домашних условиях?

Кархезий — деталь двухплечевой метательной машины; муфта, прикрепленная к ортостате на которой вращался желоб ствол метательной машины … Военно-исторический словарь

Дифференциал — (Differential) Определение дифферинциала, дифферинциал функции, блокировка дифферинциала Информация об определении дифферинциала, дифферинциал функции, блокировка дифферинциала Содержание Содержание математический Неформальное описание… … Энциклопедия инвестора

Устройство трактора — Трактор классического типа Основная статья: Трактор Трактор состоит из следующих механизмов и систем: Несущая система (Остов); Двигатель и его … Википедия

устройство — 2.5 устройство: Элемент или блок элементов, который выполняет одну или более функцию. Источник: ГОСТ Р 52388 2005: Мототранспортны … Словарь-справочник терминов нормативно-технической документации

Т-37А — Классификация малый танк / … Википедия

Муфта сцепления: уверенное управление сцеплением автомобиля

В сцеплении фрикционного типа прерывание потока крутящего момента при переключении передач реализовано разъединением нажимного и ведомого дисков. Отвод нажимного диска выполняется посредством муфты выключения сцепления. Все об этой детали, ее типах, конструкции и правильном выборе — читайте в статье.

Что такое муфта сцепления?

Муфта сцепления (муфта выключения сцепления, нажимная муфта) — узел фрикционного сцепления в трансмиссии с ручным управлением; компонент привода сцепления, обеспечивающий его выключение при переключении передач.

Муфта выключения сцепления выполняет две функции:

• Крепление и правильное позиционирование подшипника выключения сцепления (выжимного подшипника);
• Передача усилия от привода сцепления (от вилки выключения сцепления) на подшипник и далее на лепестки диафрагменной пружины/рычаги;
• Защита выжимного подшипника от механических воздействий и износа (предотвращает поломки и износ подшипника, возможные при прямом контакте с ним вилки).

Обратите внимание: термин «муфта сцепления» также используется по отношению к более крупному узлу — автомобильному сцеплению различных типов (как правило — к фрикционному одно- и двухдисковому). В данной статье рассматриваются именно муфты выключения сцепления.

Типы и конструкция муфт сцепления

Все муфты выключения сцепления имеют принципиально одинаковое устройство, отличаясь деталями. В общем случае это цельная цилиндрическая деталь, которую условно можно разбить на несколько частей:

• Посадочное отверстие — отверстие вдоль оси муфты для ее посадки на первичный вал коробки передач;
• Упорные поверхности — прямоугольные упорные площадки или штыри (два штуки) для соединения с вилкой выключения сцепления;
• Посадочное место подшипника выключения сцепления — расширенная часть в виде стакана или трубчатая часть для монтажа выжимного подшипника.

Муфта сцепления может изготавливаться из чугуна и стали, сегодня все более широкое применение находят и пластиковые детали. Муфты отличаются конструкцией упорных поверхностей под вилку (соответственно, и конструкцией совместимых вилок выключения сцепления) и способом монтажа выжимного подшипника.

По конструкции вилок и упорных поверхностей под них муфты выключения сцепления бывают:

• С плоскими площадками без фиксации вилки;
• С цилиндрическими штырьками;
• С различными системами для сочленения муфты с вилкой (посредством болтов или шплинтов).

Как правило, муфты с плоскими площадками не имеют соединения с вилкой выключения сцепления — она подводится к муфте только в момент переключения передач, обратный возврат муфты в этом случае осуществляется за счет упругости пружин корзины сцепления. Муфты со штырями или сочленением постоянно соединены с вилкой, поэтому они подводятся к корзине сцепления в момент переключения передачи, а затем принудительно отводятся от нее. Для защиты мест контакта с вилкой от интенсивного износа могут дополнительно использоваться контактные площадки из более твердых материалов.

По типу монтажа выжимного подшипника муфты бывают:

• С внутренней установкой подшипника — на муфте выполняется посадочное отверстие в виде стакана, в который вкладывается подшипник;
• С наружной установкой подшипника — на муфте выполняется трубчатая часть, на которую напрессовывается подшипник.

На муфтах могут использоваться упорные или радиально-упорные подшипники различной конструкции. Широкое применение нашли самоустанавливающиеся подшипники, способные лучше работать в условиях постоянно меняющихся осевых нагрузок.

Принцип работы и место муфты сцепления в трансмиссии автомобиля

Муфта выключения сцепления входит в состав фрикционного сцепления, она располагается на первичном валу КП с возможностью осевого перемещения вдоль него. Со стороны установки выжимного подшипника муфта прилегает к лепесткам диафрагменной пружины или рычагам нажимного диска сцепления. Муфта соединяется с вилкой выключения сцепления и может с ее помощью совершать осевые перемещения вдоль первичного вала КП.

При необходимости переключить передачу водитель нажимает на педаль сцепления, с помощью привода педаль воздействует на вилку — она смещается в сторону корзины сцепления и толкает соединенную с ней муфту. Муфта вместе с подшипником подходит к лепесткам диафрагмы или рычагам и толкает их — это приводит к отводу нажимного диска от ведомого и поток крутящего момента от двигателя на КП прерывается, можно безопасно переключить передачу. После включения нужной передачи водитель отпускает педаль сцепления, вилка под воздействием пружины возвращается в первоначальное положение, отводя или освобождая муфту сцепления. Пружины корзины сцепления освобождаются, нажимной диск снова прижимается в ведомому — поток крутящего момента от двигателя на КП восстанавливается.

В зависимости от конструкции, при выключенном сцеплении муфта с подшипником могут либо полностью отводиться от корзины сцепления, либо постоянно иметь контакт с лепестками диафрагменной пружины/рычагами. Однако в обоих случаях муфта находится в свободном положении (без прижима) и не оказывает влияния на работу сцепления.

Выбор и замена муфты сцепления

Муфта сцепления работает в условиях изменяющихся нагрузок, поэтому с течением времени она изнашивается и повреждается. Еще более риску поломок подвержены выжимные подшипники. При возникновении неисправностей эти детали не ремонтируют, а полностью меняют. Признаками неисправностей муфты являются проблемы с переключением передач — изменение хода педали сцепления, снижение или повышение сопротивления педали нажиму, недостаточное выключение сцепления, появление посторонних звуков при переключении передач и т.д. О поломке подшипника, как правило, дополнительно свидетельствует характерный шум при выключении сцепления.

При выборе новой муфты выключения сцепления необходимо ориентироваться на размеры и конфигурацию старой. Лучше всего покупать муфту того же типа и каталожного номера, что и старая. Однако в ряде случаев возможно применение аналогов, которые подходят по размерам, типу и расположению упорных площадок под вилку, посадочного места подшипника и посадочного размера под первичный вал КП. При установке муфты с другими размерами и конфигурацией сцепление будет работать некорректно, или вовсе перестанет выполнять свои функции. При верном выборе сцепление будет выключаться быстро и надежно, обеспечивая простое и безопасное переключение передач.

Другие статьи

Грузовые автомобили «Урал» оснащаются системами регулирования давления воздуха в шинах, в которых применяются гибкие трубопроводы — шланги. О том, что такое шланги системы накачки шин, каких типов они бывают и как они устроены, а также об их выборе, замене и обслуживании читайте в данном материале.

В современных транспортных средствах предусмотрена вспомогательная система, обеспечивающая комфортное движение при осадках — стеклоочиститель. Привод данной системы осуществляется мотором-редуктором. Все об этом агрегате, его конструктивных особенностях, выборе, ремонте и замене — читайте в статье.

Современные транспортные средства оснащаются светосигнальными приборами, установленными в передней и задней части. Формирование светового пучка и его окрашивание в фонарях обеспечивается рассеивателями — все об этих деталях, их типах, конструкции, выборе и правильной замене читайте в данной статье.

Многие современные автомобили, особенно грузовые, оснащаются гидравлическим приводом выключения сцепления. Достаточный запас жидкости для работы главного цилиндра сцепления хранится в специальном бачке. Все о бачках ГЦС, их типах и конструкции, а также о выборе и замене этих деталей читайте в статье.

голоса

Рейтинг статьи
