Ламельный фрезер что это такое?

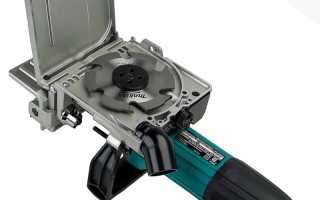

Ламельный фрезер

Ручной инструмент узкой специализации используется в основном для массового производства мебели и строительных конструкций. Ламельный фрезер упрощает процесс соединения деревянных элементов, наращивания и склеивания досок. Ручной фрезерный станок устроен по принципу болгарки. Он позволяет без специальных приспособлений сделать выборку паза, фигурную торцовку, вырезку четверти в брусьях и производит другие работы.

Особенности конструкции

Устройство машины ручной электрической фрезерной ламельной отличается от большинства моделей фрезеров. Оно аналогично болгарке. Фрезеровка производится перемещением режущего инструмента не перпендикулярно, а параллельно подошве. Корпус скользит горизонтально. Для вырезания пазов под овальные шпонки – ламели, используют дисковую фрезу.

Основные узлы шпоночного фрезера:

• электродвигатель;
• редуктор;
• фреза дисковая;
• корпус;
• кабель с вилкой;
• упор;
• подошва;
• ручка;
• уборщик стружки с мешком.

На малом шпоночном фрезере, предназначенном для любителей, установлен электродвигатель мощностью 750 Вт. Этого достаточно для изготовления соединений отдельных деталей при производстве единичных изделий, строительстве частного дома и подсобных помещений из дерева. Длина перемещения фрезы достигает 50 – 60 мм в зависимости от модели оборудования. Глубина реза – выборки паза, настраивается револьверным упором, расположенным сбоку.

При большом объеме работ и для изготовления небольших партий мебели используют средний фрезер мощностью 1100 Вт.

Профессиональные агрегаты сильнее – от 1200 Вт. Скорость вращения шпинделя до 24000 об/мин. Они рассчитаны на многочасовую непрерывную работу и используются на средних по размеру предприятиях по изготовлению мебели. На крупных фабриках с массовым производством деревянных изделий используют стационарные фрезеры.

Фрезу для ламельного фрезера используют дисковую диаметром 100 мм. При необходимости прорезать паз глубже, допускается устанавливать инструмент диаметром 105 и 110 мм. Вращательный момент передается на фрезу от двигателя через редуктор. Для фиксации на валу фреза имеет отверстие квадратной формы со стороной 20 мм. На дисковых пилах, устанавливаемых на болгарку, квадрат на валу больше – 22 мм. Кожух надежно защищает руки и посторонние предметы от попадания в зону реза.

Положение фрезы по высоте регулируется угловым упором. Размер выставляется в зависимости от толщины доски. Сбоку имеется шкала с делениями, но она может допускать погрешность в пределах 2 мм. Надо измерять расстояние от подошвы до центра фрезы или делать пробный рез и убедиться, что паз расположен по центру доски. Подошва в основном литая, с антискользящими вставками. При работе с малым ламельным фрезером сопротивление древесины слабое, достаточно упор прижать к доске рукой. Выставлять следует ориентируясь на разметку и риску по центру фрезы, вынесенную на упор.

Выборка паза производится при движении фрезы вдоль подошвы. Для этого рабочий фиксирует упор и нажимает на ручку, установленную на корпусе привода. Глубина реза регулируется на корпусе винтами, соединенными с упором. Сбоку имеется шкала настройки с градусами. Изменяя положение упора, можно работать под любым углом, надо только снять упорный передний козырек.

При фрезеровании образуется мелкая легкая стружка, способная забить сам механизм инструмента и попасть в органы дыхания человека. Для ее устранения устанавливается пылесборник с мешком, своеобразный маленький пылесос. Он портит эстетичный вид фрезера, зато не допускает засора и перегрева механизма.

Овальные шпонки – ламели для фрезера, имеют нормированные размеры и продаются в магазинах. Любители мастерить изготавливают их самостоятельно. В основном используется фанера или лист из прессованных опилок толщиной 4 мм. Наиболее опытные мастера делают шпонки из дуба и кедра, предварительно состругав планку до нужной толщины. Хранить ламели следует в герметичной сухой упаковке. От влаги они разбухают, теряют свою форму и не заходят в паз. При активной сушке в духовке пластинки коробятся.

Назначение инструмента

Ламельные фрезеры предназначены для выборки пазов под фигурные шпонки при соединении деревянных деталей. На практике их применение значительно шире. Ручными станками кроме дерева обрабатывают:

• оргстекло;
• пластик;
• ДВП и ДСП;
• гипс;
• алюминий;
• бронзу;
• камень мягких пород – туф, ракушечник, песчаник.

Для чего нужен ламельный фрезер, инструмент узкой специализации, в домашней мастерской. По прямому своему назначению он используется редко. Значительно чаще владелец выполняет на нем другие работы:

• выборку четверти;
• профилирование кромки;
• выборку длинных пазов;
• вырезку нестандартных шипов;
• формирование зазоров в обшивке;
• создание узоров на наличниках;
• выравнивание доски по толщине;
• удаление дефектов.

Снять угол, сделать четвертной паз можно другими инструментами. Преимущество ламельного фрезера в том, что он не переводит всю вырезаемую древесину в стружку. Пройдя по двум перпендикулярным плоскостям, мастер получает квадратные брусочки малого сечения 20 – 40 мм. Рейки можно использовать при утеплении и обшивке, сделать из них декоративное украшение фасада. Работать с ламельным фрезером значительно легче, чем делать аналогичные выборки другими электрическими инструментами.

Фрезы легко меняются, имеют разную форму. При движении инструмента вдоль кромки, производится фигурная обточка торца с последующей шлифовкой.

Для нестандартного соединения двух досок под прямым углом используют фрезер для вырезания паза по плоскости одной детали и создания длинного шипа в торце другой. Аналогичным образом создаются соединения для крепления ножек стола и тумбочки.

При обшивке деревянного дома изнутри не надо подгонять с большой точностью торцы планок на потолке и стенах. Достаточно настроить фрезер и пройти вдоль углов по всему периметру. Равномерный зазор для расширения обеспечен.

Настилать пол и подшивать потолок необходимы доски одинаковой толщины. Ламельный инструмент значительно упрощает эту работу.

1. Надо выровнять на досках одну плоскость.
2. Выставить высоту реза – толщину доски.
3. Пройти по периметру на всю глубину фрезы, опираясь на базовую плоскость.
4. Перевернуть доску и снять все лишнее по созданным фрезой маркерам.

После этого пройтись фрезером по углам и можно стелить пол. Он будет идеально ровный без циклевки.

Использование ламельного инструмента для резьбы по дереву придумано мастерами, увлекающимися созданием оригинальных украшений для своего дома внутри и фасада.

При обнаружении в доске смоляного мешка, это место вырезается лодочковой фрезой. Затем в выборку вставляется вставка соответствующей конфигурации. Выступающая древесина сошлифовывается. Большую доску не надо выбраковывать из-за мелкого дефекта.

Рекомендации по выбору

Для домашней мастерской, в которой в свободное время мастерится оригинальная мебель, идеально подойдет малый ламельный станок. Его вес около 4 кг. Если начали строительство дачи или бани, лучше приобрести среднюю по мощности модель. Она стравится с торцовкой ступеней, соединением боковых обшивок лестниц, террас и балконов, созданием декоративных элементов фасада и вырезкой различных пазов, включая выборку четверти.

В зависимости от того, что изготавливают дома или на производстве, при выборе ламельного инструмента следует обратить внимание на технические характеристики:

• мощность двигателя;
• скорость вращения;
• возможность регулировать обороты;
• наличие блокировки и автоматической защиты;
• плавность пуска;
• рабочий ход инструмента;
• конструкция подошвы;
• тип цанги;
• подключение уборщика стружки;
• наличие параллельных упоров.

Скорость вращения влияет на чистоту обработки. Покупать высокоростной ламельный инструмент для работы с деревом и стружечными плитами не стоит. Мягкий материал легко обрабатывается на малых скоростях, и двигатель работает значительно тише.

Цанга должна быть из каленой стали. Если в инструменте не устраивает только она, то приобретать более дорогую модель не стоит, проще купить качественную цангу, она легко меняется.

Размер ламелей для фрезера нормирован. Он рассчитан на выборку пазов фрезой диаметром 100 мм с шириной реза 4 мм. В таблице приведены фигурные шпонки, используемые в домашних мастерских и при изготовлении мебели.

Рабочий ход ламельной фрезы имеет значений, когда изготавливают детали с глубокими продольными пазами, делают четверти и проточку под выравнивание доски.

Блокировка нужна обязательно. Она защитит от случайного включения, особенно если в доме есть дети. Выбор ламельных моделей большой, и каждый мастер легко может подобрать по своему вкусу.

Что такое ламельный фрезер и зачем он нужен

Вам нравится создавать мебель своими руками, сделать лестницу в доме, украсить фигурными наличниками дом или баню? В таком случае трудно будет обойтись без ламельного или шпоночного фрезера.

Что это за устройство и для чего оно нужно? Шпоночный фрезер вырезает линейные пазы в изделии из древесины для установки шпонок или ламелей. Метод соединения деревянных деталей посредством ламелей (деревянных деталей овальной формы) придает надежность и прочность всей конструкции.

Сделанные вашими руками рамы, столы, стулья, шкафчики предметы интерьера будут радовать своей индивидуальностью не только домашнего мастера, но и всех тех, кто к ним прикасается.

1. Особенности
2. Назначение
3. Достоинства
4. Рекомендации по выбору
5. Уход
6. Заключение

Особенности

Устройство ручного ламельного фрезера очень похоже на болгарку.

Только режущая часть инструмента при фрезеровке перемещается параллельно подошве.

Сам корпус при этом скользит в горизонтальной плоскости.

Для того чтобы вырезать паз под ламель, используется дисковая фреза.

Основные детали ламельного (шпоночного) фрезера:

1. Силовой агрегат (электродвигатель);
2. Редуктор в виде конуса ;
3. Фреза дисковая;
4. Корпус ;
5. Шнур с вилкой;
6. Литая платформа;
7. Прорезиненная ручка;
8. Мешок для стружки и пыли.

В зависимости от мощности силового агрегата фрезеры делятся на три типа:

1. Малый 750 Вт — для любителей, которые используют инструмент для выполнения единичных изделий.
2. Средний 1100 Вт — используется для производства небольших по количеству партий мебели.
3. Мощный от 1200 Вт — профессиональное оборудование, рассчитанное на полный рабочий день. Они востребованы на небольших производствах по изготовлению мебели.

На больших заводах с массовым выпуском мебельных единиц устанавливаются фрезеры стационарного типа.

Опишем принцип работы ламельного фрезера в двух словах — от двигателя через редуктор вращательный момент передается на фрезу. Сама фреза надежно зафиксирована на валу. Кожух защищает руки и посторонние предметы от попадания в зону реза. Литая платформа позволяет надежно установить фрезерный инструмент на поверхности, в которой делается паз. Прорезиненная ручка служит для удобства использования и придавливания, если в этом есть необходимость.

В процессе фрезирования формируется мелкая древесная стружка и пыль. Она не только забивается в сам механизм, но и может попадать в носоглотку и легкие человека. Для того, чтобы это не происходило, был разработан мешок для сбора пыли и мелкой стружки. Он не позволяет засорять механизмы, и, соответственно, не вызывает перегрев двигателя. В некоторых случаях фрезер подключают к пылесосу с помощью переходников.

Нельзя оставить без внимания и саму соединительную деталь ламель. Ламели для фрезера представляют собой шпонки овальной формы. Они строго нормированы, номер указан на самой ламели. Могут приобретаться в магазинах, но некоторые мастера-любители изготавливают их сами. Для этого используются фанера или ДСП толщиной 4 мм. Более элитный материал — дуб и кедр. Использование этого дорогого материала — прерогатива опытных мастеров, которые сначала строгают планку из дуба или кедра нужной толщины, а уж потом делают из нее шпонки.

Хранение ламели требует сухости и герметичности. Влажность воздуха влияет на форму ламели – при повышенной влажности они разбухают и не помещаются в паз. А при пересушивании ламели коробятся и либо не помещаются в паз, либо сильно болтаются, а в конечном итоге — не выполняют свои функции, как соединительные детали.

Назначение

Узкое назначение ламельных фрезеров — выборка пазов под ламели (плоские шканты).

Посредством ламелей метод соединения деревянных элементов является основным при создании надежных деревянных конструкций.

Но на практике этот фрезерный инструмент имеет более широкий дополнительный спектр использования:

1. профилирование кромки детали;
2. делает выборку четверти;
3. делает выборку длинных пазов;
4. вырезает шипы нестандартной формы;
5. вырезает узоры на наличниках;
6. позволяет вырезать доски по толщине;
7. шлифует, удаляет мелкие дефекты на поверхности.

Кроме дерева, эти инструменты могут использоваться для обработки пластика, ДВП, гипса, мягких металлов и камня, оргстекла.

Сделать выборку ламельным фрезером не сложно. Ряд вышеперечисленных работ можно выполнить и другим инструментом, но ламельный фрезер позволяет сохранить часть материала, который можно использовать в других целях. Например, снять угол или сделать четвертной паз. При использовании других режущих инструментов остается стружка. В случае с фрезерным, остаются бруски и рейки, которые могут быть использованы для работ по утеплению или декоративному украшению фасада.

Достоинства

Главным достоинством ламельных фрезеров является вырезание пазов под ламели. А такие соединения обладают рядом преимуществ:

1. ламельный фрезер можно использовать в горизонтальном и вертикальном положении.
2. Соединения элементов под любым заданным углом. Такие соединения очень необходимы при конструировании мебельных изделий. Этот вид соединения сохраняет эстетический вид мебели.
3. Выполнение технологических операций с высокой скоростью. Очень актуально при серийном мебельном производстве. При совместном пользовании шпоночного фрезера и специального режущего инструмента можно увеличить производительность технологического процесса значительным образом.
4. Экономичность при выполнении некоторых работ. Выбранные из пазов материалы могут использоваться для утепления или украшения фасадов.
5. Сравнительная безопасность.

Рекомендации по выбору

Планируя купить ламельный инструмент, обратите внимание на такие основные характеристики:

1. Мощность двигателя. В зависимости от того, что вы собираетесь делать ламельным инструментом, зависит какой мощности инструмент стоит выбрать. Для домашней мастерской вполне достаточно малого ламельного станка. Станок средней мощности нужен при строительстве дачи, или к примеру бани либо сауны. Торцовка ступеней, соединение боковых обшивок на лестнице, террасе или балконе, создание декоративных элементов фасада, вырезка пазов и выборка четверти — с этим легко справиться ламельный станок средней мощности.
2. Возможность регулировки угла работы. В настоящее время на большинстве современных устройств присутствует эта функция, но мы не могли не обратить на нее внимание, так как она влияет на функциональность устройства.
3. Скорость вращения фрезы. Чистота обработки напрямую зависит от скорости вращения фрезы. Не стоит использовать высокоскоростной фрезер для работы с мягким материалом и древесными плитами. Они легко обрабатываются на небольших скоростях.
4. Тип зажима для фрезы (цанги). Цанга должна быть сделана из качественного металла. Не покупайте дорогой фрезер только из-за качественной цанги. Достаточной приобрести цангу из каленной стали и заменить, если не устраивает то, что есть в наличии.
5. Регулировка оборотов. Позволяет выбрать тот режим, который необходим для обработки конкретного материала. Для твердых материалов (камня, латуни, алюминия) требуется быстрое вращение, а вот для более мягких оно не нужно.
6. Блокировка. Автоматическая защита. Если в доме есть дети, то блокировка и автоматическая защита просто необходимы. Фактически эта функция обеспечивает безопасность ваших близких.
7. Плавный пуск. Позволяет без резких рывков начать процесс вырезки пазов.
8. Рабочий ход фрезера. Если нужно выполнить детали с глубокими продольными пазами, или проточку под выравнивание доски для пола, стоит обратить внимание на рабочий ход ламельной фрезы.
9. Подключение мешочка для мусора. Может быть подключен пылесос или мешочек для мусора и пыли через соединительные элементы. Это обеспечивает комфорт на рабочем месте и безопасность для здоровья мастера.

Каждый раз после работы фрезер необходимо чистить от древесной пыли.

Это можно делать с помощью пылесоса, но пыль при этом не всасывать, а выдувать.

Либо возможна чистка кисточкой — аккуратно обмести все поверхности инструмента, удалив пыль и мелкие частички.

В случае большего загрязнения (грязи, которая въелась в соединительные швы между деталями) необходимо провести радикальную чистку специальными средствами, предназначенными для протирки электроаппаратуры, или бензином. Проделывать всю процедуру чистки нужно с большой аккуратностью, не допуская, чтобы жидкость попала внутрь корпуса инструмента или на систему включения-выключения. Если же возникла подобная ситуация, то фрезер нужно очень хорошо просушить и только потом использовать.

В более дорогих моделях подключается с помощью переходников пылесос или устанавливается мешочек для сбора пыли и мелких опилок.

Если вас начинает беспокоить вибрация или необычный звук двигателя, то стоит, в первую очередь, обратить внимание на износ подшипника. В этих инструментах сами подшипники не нужно обслуживать, в случае износа их меняют на новые. Замену подшипников лучше делать в мастерской, так как для снятия старого подшипника и установки нового нужны специальные приспособления.

Заключение

Для того чтобы мастера по дереву порадовал результат собственной работы, не стоит экономить на инструменте. Ламерный фрезер обеспечит то качество выполнения поставленной задачи, какое другому инструменту не под силу.

При приобретении нового прибора в магазине нужно помнить, что его нужно отрегулировать. Надежнее всего в процессе настройки делать пробное фрезерование и проверять глубину при помощи ламели.

Не будет лишним посоветовать приобретать инструмент в специализированном магазине. Это убережет вас от лишних проблем и даст возможность работать в удовольствие.

Ламельный фрезер: конструкция, принцип работы и сфера использования

Ручной фрезерный станок – это функциональный электроинструмент, предназначенный для обработки деревянных, пластиковых, металлических и других изделий. Стоит понимать, что существует несколько видов данных устройств. Одним из них является ручной ламельный фрезер. В сегодняшней статье я хочу рассказать об его конструктивных особенностях, сфере использования и основных правилах выбора.

Ламельный фрезер и его конструкция

Ламельный фрезер – по своей конструкции напоминает привычную всем болгарку. Да, если вы еще не знаете, почему угловая-шлифовальная машинка (УШМ) называется болгаркой, то рекомендую прочесть об этом нашу статью. Для этого нажмите сюда.

Основными элементами ламельной фрезерной машинки является силовой агрегат с конусовидным редуктором и сам корпус. Сменяемые фрезы крепятся на устройство при помощи фиксирующей гайки. Такая конструкция позволяет выбирать пазы в различных изделиях под ламели. Таким образом, создается надежное и прочное соединение отдельных элементов.

Принцип работы

Принцип работы ламельного фрезера довольно прост. Благодаря редуктору, вращательный момент с двигателя подается на фрезу. Последняя закреплена на валу. Установленный кожух защищает конечности от попадания в зону реза, а литая платформа позволяет надежно расположить устройство на поверхности.

Конструкция фрезы изготовлена таким образом, что вся пыль и стружка попадает в механизм, чем может его забить. Кроме этого, существует угроза для легких человека. Чтобы этого не происходило, большинство производителей предусмотрели возможность подключения пылесоса в отводное отверстие.

Стоит отметить сами ламели. Они представляют собой соединительную деталь в виде овальной шпонки. Такие элементы имеют строго установленные размеры, которые имеют свои номера. Их можно приобрести в магазине или сделать самому. Хочу сказать, что изготовлением данных деталей занимаются опытные мастера. В качестве материала для них может быть использована фанера, ДСП, породы твердых деревьев из дуба и кедра.

Сфера использования

Ламельный фрезер может использоваться для работы с различными материалами. Начиная с дерева, заканчивая камнем, цветными металлами и оргстеклом. Ламельные фрезеры используются при выборке пазов под фигурные шпонки для соединения отдельных деталей в единую конструкцию. С одной стороны, данная фрезерная машинка имеет достаточно узкую специализацию. На деле, спектр выполняемых работ при помощи устройства гораздо шире.
35mm , f/11 , 1/90s , ISO160 , 01 января 2000 )»>
Устройство предусматривает следующие возможности:

• профилирование кромки;
• выборку четверти;
• шлифовку;
• сверление технологических отверстий;
• вырезку углублений и прорезей различных форм;
• вырезку шипов.

Как выбрать ручной ламельный фрезер

При выборе ламельного фрезера стоит учитывать несколько характеристик. Как и любой электроинструмент, фрезерные машинки отличаются своей мощностью:

1. маломощные – предназначены для домашнего использования (750 Вт);
2. средней мощности – используются при сборке мебели и достаточно продолжительной эксплуатации (1100 Вт);
3. мощные – профессиональные модели, предусматривающие использование в течение всего дня (1200 Вт).

Кроме непосредственной мощности, стоит обратить внимание на несколько других факторов.

• Производитель. Рекомендую купить ламельный фрезер от проверенной торговой марки, так как получить качественный разрез низкокачественным устройством не получиться.
• Удобство. Наличие прорезиненной ручки и другие конструктивные особенности также играют важную роль при выборе.
• Число оборотов – это вторая по важности характеристика после мощности.
• Возможность подключения пылесоса для отвода пыли и опилок. Данный нюанс значительно продлевает срок службы инструмента и защищает легкие человека.
• Обратите внимание на наличие гарантийного обслуживания и стоимость комплектующих элементов.

Модели ламельных фрезеров

Средняя цена на ламельный фрезер варьируется от 3500 до 15000 рублей, в зависимости от производителя и технических характеристик.

• Makita PJ7000 – одна из самых популярных моделей ламельного фрезера. Приблизительная стоимость составляет около 15000 рублей. При этом изделие можно отнести к профессиональным моделям, цена которым в 2-3 раза выше. Стоит отметить наличие мешка под опилки и пыль.
• Интерскол ФМШ 100/710 – неплохая модель, стоимостью около 10 тысяч рублей. Стоит отметить возможность тонкой настройки и регулировки положения. Мощность и высокая степень надежности позволяют использовать устройство в течение продолжительного времени без перегрева.
• HILDA 760 – китайская модель ламельного фрезера для домашнего использования. Стоимость составляет около 4500 рублей. Имеет мощный двигатель и быстрый набор оборотов. Стоит отметить низкий показатель шума и удобство в использовании.
  Чтобы ознакомиться с имеющимся ассортиментом на российском рынке и ценой на ламельные фрезеры, рекомендую посетить Яндекс Маркет.

В следующих наших статьях мы рассмотрим другие виды ручных фрезеров. Чтоб не пропустить эти и другие материалы, рекомендую оформить подписку! Сделать это легко: достаточно лишь ввести свой email в форму под этой статьей и нажать на кнопку «Подписаться на рассылку». Так вы всегда будете в курсе наших публикаций!

Своими руками — Как сделать самому

Как сделать что-то самому, своими руками — сайт домашнего мастера

Как работать ламельным фрезером – регулировка и применение

Работа ламельным (шпоночным) фрезером – что можно сделать с его помощью

Этот инструмент считается узкоспециализированным, и домашние мастера обычно обходят его вниманием. Но ламельный фрезер куда более универсален, и для любителей мастерить своими руками он пригодится во множестве повседневных дел. О некоторых из них можно узнать из статьи.

Ламельный или шпоночный фрезер — это инструмент для формирования линейных пазов различных глубины и длины в изделии из древесины для установки в них плоских шкантов — шпонок или ламелей. Как и другие шканты, ламели используют для придания дополнительной прочности при склеивании деталей различных конструкций.

Такое соединение надёжно, а использование ламельного фрезера для нарезания пазов делает этот способ доступным для любого мастера. Шпоночное соединение используют для соединения и сращивания при изготовлении мебели и рам, при сплачивании щитов. Основное назначение ламельного фрезера: нарезка пазов под плоские шканты — ламели.

УСТРОЙСТВО И ОСНОВНЫЕ ПАРАМЕТРЫ ЛАМЕЛЬНОГО ФРЕЗЕРА

Устройство ламельного фрезера сходно с устройством болгарки: в корпусе расположен двигатель, от которого вращательный момент через редуктор передаётся на фрезу, помещённую для безопасности в специальный кожух. В комплект большинства ламельных фрезеров входит мешок для сбора пыли.

Возможность регулировки по углу и высоте в соответствии со шкалой настройки позволяет выполнять паз в различных плоскостях и под заданным углом. Револьверный упор легко позволяет настраивать глубину выборки паза. Основной параметр любого электрического инструмента — мощность. Однако применительно к ламель-ному фрезеру эта характеристика не так уж важна. Дело в том, что в данном случае не предполагается большой объём работ, и если для обычных фрезеров мощность в 700 Вт — минимальная, то для ламельных этого достаточно. Практически у всех предлагаемых моделей мощность — 590-800 Вт.

Не так важна и максимальная скорость вращения фрезы: этот инструмент обычно используют на довольно мягких материалах, главным образом — на дереве. Поэтому минимальные трудности могут возникнуть лишь при работе на твёрдых породах дерева. Ламельный фрезер похож по устройству на болгарку. В отличие от неё здесь используются специальные фрезы, помещённые в металлический кожух.

Закрытый кожух гарантирует безопасность использования фрезера.

При надавливании на кожух фреза выступает за его пределы на расстояние, равное установленной глубине паза.

На многих фрезерах предусмотрена возможность подключения к пылесосу.

СИСТЕМА РЕГУЛИРОВОК И ПОРЯДОК РАБОТЫ

Правильное использование ламельного фрезера обеспечивает точность подгонки соединяемых деталей. Перед началом работы нужно провести ряд подготовительных действий.

Исходя из размеров используемых ламелей устанавливают глубину фрезерования — это делают с помощью револьверного упора, ограничивающего продольный ход корпуса.

Отступ от верхнего края кромки регулируют подъёмом или опусканием подвижного углового упора — опорного козырька на базе фрезера. Поскольку в абсолютном большинстве случаев паз находится посередине, то отступ составляет половину толщины детали. Значит, достаточно измерить толщину, разделить пополам и установить нужное значение на шкале фрезера.

Для нарезки пазов под углом опорный козырёк нужно снять, а угол фрезерования — зафиксировать стопором. Саму обрабатываемую деталь тоже нужно закрепить на верстаке струбцинами.

При работе фрезер прижимают к детали с усилием, достаточным для выдвижения фрезы из кожуха.

При снятом угловом упоре для выборки пазов в кромке заготовок фрезер плотно прижимают к плоскости, на которой лежит заготовка.

ЛАМЕЛИ

Ламельные фрезеры обычно используют фрезу 100 или 105 мм, которая погружается в материал на глубину до 22 мм. Исходя из размера ламелей подбирают параметры фрезерования. Обычные размеры ламелей (длина х ширина х толщина): 60 х 24 х 4 мм, 54x20x4 мм, 48 х 18×4 мм.

Для удобства ламели этих размеров обозначают номерами: 20,10, 0. Ламели изготавливают из твёрдых пород дерева, хранить их нужно в герметичной таре: при повышенной влажности они могут разбухнуть и перестанут помещаться в пазах. Не рекомендуется экстренная просушка в духовке, поскольку она может ослабить материал.

Профессионалы часто изготавливают ламели для своей работы самостоятельно. При наличии необходимого инструмента эта работа не будет очень сложной.

Вот как описывает изготовление ламелей пользователь mirniy на форуме мебельщиков.

1. На циркулярке нарезаем реечки из остатков твёрдых пород дерева (дуб, бук, карагач). Главное — чтобы толщина ламели соответствовала толщине паза, который делает фрезер.
2. Используя готовые ламели в качестве шаблона, размечаем заготовку.
3. Опиливаем на лобзиковом станке (можно использовать ручной, закреплённый вверх пилкой).
4. Домашним мастерам обычно требуется не очень большое количество ламелей, и их лучше приобрести готовыми. Такие ламели называют ещё бисквитами.

ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ ЛАМЕЛЬНОГО ФРЕЗЕРА

Ламельный фрезер — инструмент более универсальный, чем об этом обычно думают. Им можно сформировать равномерные зазоры между деревянной обшивкой стен и потолка, благодаря чему не нужно думать о сверхточном раскрое монтируемых досок или панелей, выбрать пазы под сплачивание досок на рейку или вырезать своеобразные узоры на наличниках. Устройство также используется для удаления дефектов древесины (смоляных карманов), для чего необходимо установить лодочковую фрезу и запастись специальными вставками (лодочками) из дерева соответствующей породы. В выбранный паз на месте смоляного кармана вклеивают лодочку, излишки которой спиливают, а поверхность шлифуют. Этот инструмент можно использовать и для выполнения протяжённых пазов в заготовках. Он может понадобиться для крепления элементов из ДВП или фанеры. Рассмотрим подробнее два примера «нетрадиционного» использования ламельного фрезера.

Выборка четверти

Конечно, способов выбрать четверть в доске или бруске существует множество: с использованием ручной дисковой пилы, электрорубанка, фрезерной машинки, можно это сделать и при помощи ламельного фрезера. Последний в отличие от других инструментов очень легко настраивать. Работать с ним безопаснее, чем с дисковой пилой, и рез получается чистым.

Обойдёмся без рейсмусового станка

Ламельный фрезер поможет и в случае, если надо выровнять пласти доски относительно друг друга.

Для начала нужно тщательно обработать одну пласть доски электрорубанком. Затем простругать одну из кромок перпендикулярно обработанной пласти. От этой кромки нужно разметить позицию противоположной (они должны быть параллельными) и простругать её.

УХОД ЗА ЛАМЕЛЬНЫМ ФРЕЗЕРОМ

Выставив угловой упор инструмента по имеющейся шкале на нужную толщину доски, приступают к её фрезерованию по периметру.

В результате остаётся чёткий ровный поясок, вровень с которым нужно электрорубанком вывести и центральную часть пласти. Автор этого способа сообщает, что на превращение 17 некалиброванных досок толщиной примерно 50 мм (длиной по 3,5 м) на доски толщиной строго 40 мм по этой технологии у него ушло около шести часов.

Инструмент после работы нужно очищать от древесной пыли, что не сложно сделать с помощью небольшой кисточки, которая обычно входит в комплект. Самые мелкие частицы убирают пылесосом, при этом рекомендуется не всасывать пыль, а сдувать её. Въевшуюся грязь убирают моющими препаратами, пригодными для электротехники, или обычным бензином. При этом действовать надо аккуратно, не допуская попадания жидкости внутрь корпуса, особенно на двигатель или выключатель.

Если всё же такое произошло, то использовать инструмент можно только после полной просушки. Качественный инструмент оборудован механизмом автоматического удаления пыли.

На фрезерах используют подшипники закрытого типа, которые не нуждаются в обслуживании. В случае износа их просто меняют. Признаки износа подшипника: подозрительные шумы, значительные вибрации или даже люфты. Для снятия их нужны специальные приспособления,поэтому не стоит делать это самостоятельно — лучше обратиться в специализированные мастерские.

Шпоночный, ламельный фрезер: особенности инструмента и критерии выбора

О том, как выбрать обычный фрезер для столярных работ, сайт RMNT рассказывал, опираясь на опыт профессионала. В этой статье речь пойдёт о специфической разновидности фрезера — ламельном, шпоночном. На Западе его «вкусно» называют biscuit joiner, то есть «столяр для печенья».

Ламельный фрезер предназначен для создания в пиломатериалах идеальных прорезей для соединения отдельных деталей. Собственно, он делает щели, пазы под овальные ламели-шпонки, которые позволяют точно, надёжно скрепить деревянные части. Скорее всего, вы сможете соединить детали и без шпоночного фрезера, но он существенно ускоряет процесс и позволяет получить максимально надёжное крепление, стык без щелей и зазоров. Широко используется данный инструмент в сфере производства мебели, строительных элементов, наращивания и склеивания досок.

Внешне ламельный фрезер больше всего похож не на «собратьев», а на болгарку, выбору которой портал Rmnt.ru тоже посвящал подробную статью. Фрезеровка идёт не перпендикулярно подошве, как у обычных фрезеров, а параллельно, корпус будет скользить по детали горизонтально.

Инструмент состоит из следующих частей:

• Электрический двигатель.
• Дисковая фреза — главный рабочий элемент.
• Редуктор.
• Упор.
• Подошва.
• Ручка.
• Корпус.
• Кабель с вилкой.
• Приспособление для уборки опилок, стружки в мешок.

Принцип работы шпоночного фрезера прост — двигатель через редуктор передаёт вращательный элемент на фрезу, которая зафиксирована на валу. Фреза делает аккуратный паз под ламель. Кожух призван защищать руки, литая платформа — устанавливать инструмент на поверхности, а прорезиненная ручка позволяет удобно управлять фрезером.

Выбирая ламельный фрезер, нужно обращать внимание на следующие критерии:

1. Мощность двигателя. 750 Вт — это для любителей, тех, кто использует инструмент редко, для единичных и простых DIY-проектов. 1100 Вт — уже хороший выбор для домашних умельцев, а 1200 Вт — это выбор профессионалов, которые работают с пиломатериалами целый день.
2. Наличие аккумулятора. Он есть далеко не всегда, да и не всегда нужен. Обычно шпоночным фрезером работают в условиях мастерской, но если нужно выйти на улицу, использовать инструмент там, где нет источника питания, аккумулятор не помешает.
3. Удобство ручки. Есть D-образные, есть цилиндрические. Рукоять должна быть комфортной для мастера, ведь в противном случае рука будет быстро уставать и управлять фрезером окажется затруднительно.
4. Возможность быстро и точно регулировать угол наклона. Он может составлять от 45 до 135 градусов, на рабочей части инструмента для регулировки зачастую имеется линейка-транспортир. Устройство для стыковки фрезера имеет зубчатую рейку, шестерни и фиксирующие ручки, чтобы процесс проходил быстро и гладко.
5. Размеры лезвия, дискового фрезера. Стандартные — 110 миллиметров в диаметре, но при необходимости можно установить и поменьше.

Важно! Овальные шпонки-ламели для соединения деревянных деталей продаются в магазинах, но умельцы делают их самостоятельно из прессованных опилок и фанеры толщиной 4 миллиметра. Самые опытные мастера изготавливают планки из кедра и дуба, состругивая их до нужной толщины.

Чаще всего ламельные фрезеры продаются в удобных футлярах, чемоданчиках, в комплекте с ключами для смены дисков. Наиболее популярны шпоночные фрезеры брендов Makita, DeWalt, Ryobi, «Интерскол». Цена этого инструмента с достаточно узкой сферой применения будет очень разной в зависимости от мощности и наличия дополнительных функций — от 3 до 12 тысяч рублей.

Видео по теме
