Как проверить якорь болгарки в домашних условиях?

Проверка, прозвонка якоря болгарки своими руками

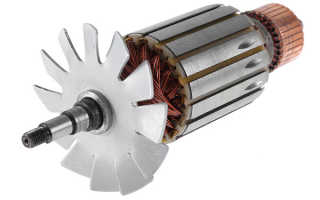

Ротор для ИНТЕРСКОЛ УШМ-2300M, HAMMER. Фото 220Вольт

При выходе из строя болгарки выполняется диагностика по выявлению причин. Одной из них может быть поломка якоря (ротора) электропривода. Выполнить проверку исправности/неисправности этого вращающегося узла можно самостоятельно. Необходимо иметь в арсенале лишь простые приборы для осуществления прозвонки электрической цепи.

• Видеоверсия статьи
• Устройство
• Причины неисправностей
• Как проверить исправность, прозвонить ротор УШМ в домашних условиях, видео
  • Визуальный осмотр
  • Тестером, мультиметром
  • Индикатором межвиткового замыкания
  • Лампочкой
  • Дросселем
• Ремонт, замена, перемотка

Видеоверсия статьи

Устройство

Для грамотной диагностики неисправностей якоря важно знать устройство и принцип его работы. Основными элементами якоря являются круглый сердечник, состоящий из набора пластин электротехнической стали и навитая в его пазы определенным образом обмотка. В каждый из пазов по специальной схеме укладываются две якорные обмотки. Первый и последний виток одной из обмоток находятся в одном пазу и замыкаются на одну ламель.

Ротор для Макита УШМ 9069 MAX. Фото 220Вольт

Сердечник напрессовывается на ротор, вращающийся под действием сил, возникающих в электромагнитом поле, образованном обмотками якоря и работающего с ним в паре катушками статора. В болгарках якорь – это сборочный узел, с расположенной на одном конце вала ведущей шестерней, на противоположном – коллекторный узел.

Причины неисправностей

Причинами поломки ротора может быть неправильная эксплуатация электроинструмента, которая представлена следующими факторами:

• превышено допустимое время непрерывной работы, что является одной из основных причин выхода из строя бытовых болгарок;
• проведение работ в условиях агрессивных сред с наличием песка, влаги, абразивной пыли и других подобных материалов;
• работа в условиях, превышающих допустимую нагрузку;
• некоторые механические неисправности влияют на дисбаланс вращающегося ротора, что в конечном итоге сказывается на нормальном функционировании электрической цепи ротора;
• нестабильность сетевого напряжения во время работы электроинструментом.

Исправный ротор для Бош УШМ GWS6-100/GWS 850 MAX. Фото 220Вольт

Работа электроинструмента, сопряженная с действием указанных факторов, приводит к возникновению следующих неисправностей:

• обрыв проводников катушек;
• короткое замыкание между витками из-за подгоревшей изоляции;
• изоляция теряет свои свойства, что может вызвать пробой обмотки на корпус сердечника;
• нарушение коллекторных контактов;
• частички обгоревшего изоляционного лака или оплавившегося припоя попавшие в зазоры, которые соприкасаются с вращающимся ротором, могут нанести механические повреждения элементам болгарки: трещины, скалывания, глубокие царапины.
• ламели коллектора неравномерно изнашиваются, на них образуется нагар от короткого замыкания.

В основном это происходит при длительной работе коллекторного двигателя болгарки без перерыва на отдых. Изоляция обмотки от нагрева теряет свои характеристики, оплавляется, что приводит к короткому замыканию витков. Контакты, соединяющие обмотку якоря с ламелями коллектора, могут отпаяться, электрический ток прерывается и электропривод останавливается.

Как проверить исправность, прозвонить ротор УШМ в домашних условиях, видео

В бытовых условиях существуют следующие способы диагностики якоря:

• внешний осмотр;
• с применением мультиметра;
• лампочкой и двух проводков соединенных с нею;
• приборами специально созданными для проверок целостности обмоток (индикатором короткого замыкания, устройством проверки якорей и другими).

Более подробно о видах диагностики в нижеследующей информации, где есть видео.

Визуальный осмотр

Даже при наличии полного арсенала приборов для проверки электрической цепи якоря, никогда не пренебрегайте визуальным осмотром — обязательным первым шагом всего процесса диагностики. Внимательный взгляд найдет признаки, по которым знающий конструкцию и принципы работы ротора пользователь определит характер неисправностей.

Обуглившиеся следы и присутствие специфического запаха являются причиной сгоревшей изоляции и в конечном итоге повреждении проводов обмотки. Следует обратить внимание на смятые или вздувшиеся витки, что может санкционировать наличие в данном месте обрывов. На обмотках могут находиться частицы от припоя, которые являются источником короткого замыкания.

Нарушения контактов обмоток с коллектором можно обнаружить по выгоревшим ламелям. Визуально диагностируются повреждения самого коллектора — приподнятые, изношенные или обгоревшие пластины.

Тестером, мультиметром

Прибор мультиметр или другое его название тестер для измерения электрических параметров: силы тока, напряжения, сопротивления – можно использовать для поиска обрывов проводов обмоток или пробоя их на корпус сердечника.

В следующем видео автор предлагает вариант диагностики от простого к сложному. С помощью мультиметра в первую очередь прозванивается статор. Выполнить его проверку значительно проще, чем ротора. Если на статоре нет никаких обрывов и пробоев обмотки на корпус, то можно делать вывод о неисправности якоря. Далее следует проводить его диагностику более детально с определением точного вида дефекта и определением метода устранения. Проводится прозвонка мультиметром в режиме «проверка сопротивления» с установленной минимальной шкалой измерения (до 200 Ом).

В данном видео, как и в другом показан процесс определения обрывов обмоток, который действительно достаточно трудоемок, так как измерения проводятся между каждой парой ламелей по всему контуру коллектора. При этом на не имеющем обрывов обмоток якоре все показания мультиметра не должны отличаться друг от друга в пределах 0,1 Ом. Пробой обмоток на корпус проверить значительно проще расположив один щуп на корпусе сердечника, а другой на пластинах коллектора. Шкала мультиметра не должна реагировать никакими показаниями.

Мультиметром невозможно определить межвитковое замыкание. Здесь применяются другие приборы.

Индикатором межвиткового замыкания

В следующем видео автор тестирует прибор для определения межвиткового замыкания (ИМЗ) собственного изготовления. Принцип его действия основан на взаимодействии электромагнитных полей, создаваемых катушками прибора ИМЗ и обмотками якоря или статора. При наличии межвиткового короткого замыкания параметры магнитного поля прибора изменяются, что фиксируется световой индикацией — загорается красная лампочка, при отсутствии короткого замыкания горит зеленая.

Лампочкой

При отсутствии мультиметра прозвонить электрическую цепь ротора можно с помощью 12 В лампочкой. Для начала подсоединить два провода к самой лампочке. Источник питания — обычная батарейка, к концам которой следует подключить концы разрыва одного из проводов, подключенного к лампочке. Такой самодеятельный «прибор» используется вместо мультиметра, где концы проводов прикладываются к ламелям, не соприкасаясь друг с другом. Аккуратно вращая якорь следить за яркостью лампочки. Если она горит постоянно не мигая, то обрывов в обмотке нет.

Пробой обмотки на корпус сердечника проверяют соединением одного из концов с коллектором, а другого с сердечником или валом. Если лампочка загорается значит существует пробой обмотки на корпус.

Дросселем

Наличие межвиткового замыкания в роторе можно определить с помощью устройства для проверки якорей. Оно представляет собой трансформатор с одной первичной обмоткой, фактически это провод, намотанный на ферромагнитный сердечник. При этом в нем выполнен вырез треугольником, в котором можно устойчиво расположить испытуемый ротор. Обмотка его начинает работать как вторичная катушка трансформатора.

При наличии межвиткового замыкания параметры магнитного поля ротора обладают большей интенсивностью, положенная на поверхность сердечника металлическая полоса будет вибрировать и намагниченная притягиваться к корпусу сердечника. Пластина будет свободно перемещаться на корпусе сердечника ротора, если в нем нормальные обмотки без дефектов.

Ремонт, замена, перемотка

После проведения диагностики и определения видов неисправностей ротора следует решение о способах ремонта. Возможно сделать ремонт своими руками, который будет связан с самостоятельной перемоткой якоря. Если этот вариант кажется трудоемким и сложным, можно пойти по упрощенной схеме и заменить сгоревший ротор на новый, соответствующий модели болгарки. Самый простой, но и дорогой вариант – это обратиться в специальную сервисную службу.

При принятии решения о ремонте якоря своими руками в помощь информация, которая имеется в статьях «Как снять якорь с болгарки», «Замена и ремонт якоря болгарки», «Перемотка якоря болгарки своими руками».

Как проверить якорь болгарки мультиметром

Даже при правильной и аккуратной эксплуатации болгарки, у нее случаются поломки под воздействием разнообразных факторов: изнашивания узлов, излишнего нагрева токоведущих частей, нестабильного напряжение в сети. Очень часто у болгарки встречаются дефекты якоря и электрического статора в двигателе.

С тем чтобы точно установить причины, из-за которых они могут выходить из строя, нужно знать, как проверить якорь болгарки мультиметром. Это потребуется, если в процессе работы шлифмашина неожиданно не включается, прежде чем нести ее в ремонт или приобретать комплектующие узлы.

Кратко об устройстве болгарки

Болгарка или угловая шлифмашина (УШМ) — применяется в строительных операциях, когда требуется выполнить обработку твердых стройматериалов: камня, металла, дерева и других.

Основная деталь УШМ — встроенный электрический двигатель, который может функционировать и от бытового источника переменного тока 220 В, и от аккумуляторной батареи. Электродвигатель состоит из 2-х элементов:электростатора и ротора. Последний, вращается при работе двигателя, поэтому еще называется якорем. С тем чтобы исправить УШМ, потребуется проверить статор и ротор в отдельности.

Подготовка инструмента к тестированию

Если во время нажатия на пусковую кнопку болгарка не включается, а электродвигатель не вращается, то проводят проверку ротора и электростатора.

Для этого необходимо подготовить рабочее место, разобрать болгарку, очистить ее от загрязнений и выполнить визуальный осмотр. После этого можно приступить к прозвонке.

Визуальный осмотр

Довольно часто болгарка еще запускается, но ее характеристики уже не соответствуют норме. Почти в половине случаев это связано с подгоревшим ротором. Выявить это возможно зрительно, не вскрывая корпус, когда:

1. При работе обнаружено искрение на коллекторе.
2. Во время запуска УШМ может имеет место просадка напряжения в домовой электросети.
3. Работа двигателя сопровождается рывками.
4. Из корпуса двигателя выделяется запах горелых обмоточных проводов.
5. Инструмент не развивает обороты, и работает с низкой мощностью.

Важно! Похожие признаки проявляются при износе щеток. После их замены, эти сбои в работе УЩМ прекращаются. Если это не так, то все же виной сбоя является якорь.

Когда якорь не работоспособен, имеет место перегрев двигателя. Начинает плавиться изоляционное покрытие проводов, что в конечном итоге приводит к короткому замыканию между ними. Затем начинается процесс отпаивания электроконтактов, которые соединяют роторные обмотки и пластины. Ток не подается на электродвигатель, и УШМ становится неработоспособной. Статор болгарки аналогично зачастую становится причиной выхода ее из строя.

Разборка УШМ

Для того чтобы протестировать якорь или статор мультиметром, болгарку потребуется разобрать. Перед началом работ нужно изучить заводскую схему сборки УШМ. Важно не испортить конструкцию болгарки из-за неправильных действий, а также нужно подобрать правильную конфигурацию отвертки, чтобы выкрутить винты, иначе их придется высверливать.

В разных модификациях болгарки крепеж применяется разной длины, поэтому нужно зафиксировать местоположения винтов. Лучше сделать фото разборки на смартфоне.

Якорь выполнен из обмотки и магнитопровода. На одном конце расположена ведущая шестерня, а на другом — коллектор. Магнитопровод выполнен из мягких пластинок с пазами, защищенных особым изоляционным слоем.

В пазах расположены 2 роторные обмотки, каждая представляет половину витка, края которых объединены попарно в ламелях. В 1-м пазу находится: начало 1-й и конец последней, замыкающихся на одну ламель.

Рекомендации и техника безопасности

У цифровых мультиметров, в особенности предназначенных для бытового применения, существует определенная погрешность. Поэтому стрелочные модификации измерителей обеспечивают более высокий уровень тестирования.

В том случае, когда под рукой стрелочного мультиметра нет, потребуется учесть существующую погрешность цифрового мультиметра. В варианте замера сопротивления с показанием 200 Ом, объединяют щупы. При отметке «0» — погрешность отсутствует, если иное число — оно и будет демонстрировать величину погрешности.

Предположим на шкале 0.15 Ом, следовательно, при тестировании показания 0.15 Ом являются нулевыми.

В процессе контроля узлов электродвигателя пользователь должен выполнять следующие рекомендации по мерам безопасности:

• Перед началом тестирования и проведением разборки, отключают оборудование от электрической сети, путем отсоединения питающего провода от розетки;
• рабочее место должно быть чистым, на нем не должны присутствовать не нужные инструменты и узлы;
• тестирование проводят при хорошем освещении;
• работы проводят в защитных перчатках, поскольку в разобранных узлах могут торчать острые куски пластин и проводов, способных поранить руки.

Как проверить якорь болгарки мультиметром

Мультиметр, который находится в домашнем пользовании практически у любого мастера, может помочь ему проверить исправность электрических узлов болгарки. Им возможно диагностировать присутствие межвиткового замыкания в электрообмотках электродвигателя и замерить сопротивление между ламелями.

До того как проверить ротор болгарки, пользователь должен знать основные неисправности, которые возникают в ее электродвигателях, подготовить к тестированию электроинструмент и правильно его разобрать.

Основные неисправности ротора:

• Обрыв токопроводов;
• КЗ между электровитками;
• пробой изоляционного покрытия, обмотка замыкается на стальную основу якоря;
• распайка выводов сильно сработанного коллектора.

Подготовка якоря к тестированию

Перед тем как прозвонить якорь, его извлекают из корпуса и подготавливают к проведению диагностики. Потребуется тщательно очистить ламели коллектора от графитового загрязнения, в противном случае проверка будет нерезультативной.

Снимают грязь ветошью, смоченной спиртом. Когда на ламелях присутствует дополнительно полный слой нагара, то его снимают мелкой наждачкой.

Также следят за тем, чтобы на электроколлекторе не сохранилось заметных полос от абразива, которые приводят к ухудшению контакта ламелей со щетками, и ускоряет их износ. Если выработка очень глубокая, ротор меняют.

Важно! Во время осмотра обращают внимание на якорную обмотку, на ней не должны быть обрывы и внешних следов горения, а электроконтакты, где обмотка касается ламелей, проверяются на целостность.

Прозвонка якоря

Для того чтобы проверить якорь болгарки мультиметром, потребуется выполнить 2 этапа. Вначале, необходимо прозвонить его на существование пробоя. Для этого измерительный прибор устанавливают в режим прозвонки электроцепи с звуковой индикацией. Потом первым щупом проводят по ламелям, а другим по якорному корпусу.

Следующий этап обследования ротора мультиметром позволяет замерить сопротивление между ближними обмотками. Измеритель выставляют в режим омметра на самый низкий порог, обычно, 200 Ом. После этого щупы подносят к соседним коллекторным ламелям и фиксируют показания на дисплее. При этом очень важно чтобы R тестируемых ламелей было равно, иначе якорь считается неисправным.

Важно! В варианте, когда R=0 на конкретной обмотке, у якоря присутствует межвитковое замыкание. Точнее установить этот сбой можно с помощью специализированного прибора.

Проверка статора мультиметром

Электростатор располагается на внешнем участке электрического двигателя, поверх ротора. До того, как проверить статор, надо его демонтировать и достать щетки, а после демонтировать редуктор. Предварительно, внимательно осматривают обмотку и убеждаются, что на ее поверхности отсутствуют видимые разрывы и другие дефекты.

Возможные причины и признаки нерабочего статора болгарки:

• Резкое повышение напряжения;
• проникновение влаги внутрь двигателя;
• перегруженность электроинструмента и созданный внутренний перегрев узлов;
• резкое вынимание шнура из розетки, при работающем инструменте;
• появление запаха горелой резины или пластмассы;
• перегрев корпуса;
• появление дыма из электродвигателя при его работе;
• замедленное вращение вала или полное его отсутствие;
• болгарка резко набирает скорость работы.

Важно! При перегреве защитного покрытия на обмоточных проводах, лак плавится с выделением резкого запаха, при этом изоляция обмотки нарушается. Замыкание даже одной обмотки полностью выводит инструмент из работоспособного состояния.

Мультиметр позволяет проверить наличие обрыва статорных обмоток, для этого необходимо выполнить следующие действия:

1. На измерителе выставляют режим R максимально 200 Ом.
2. Начинают проверку погрешности мультиметра, для этого касаются щупами между собой, стрелки тестера должны указывать на «0».
3. Касаются щупами выводов на обмотках, если на шкале прибора показана » бесконечность», обмотка не рабочая и необходима перемотка.
4. Проверяют наличие КЗ на корпус. Очень опасное состояние электроинструмента, которое не только вызывает падение его мощности, но и является потенциальным источником поражения электрическим током пользователя.
5. Включают измерение сопротивления.
6. Красный щуп устанавливается на выводе обмотки, черный — закрепляют на статорном корпусе.
7. При КЗ статорной обмотки на корпус, на дисплее R меньше, чем на рабочей. Этот сбой устраняется только перемоткой обмоток.
8. Чтобы замерить межвитковое КЗ в электростаторе, измеряют R на отдельной обмотке.
9. Определяют «0» точку обмоток, измерив R каждой. Наименьшее сопротивление укажет на неисправную.

Мультиметр позволяет довольно точно определить сбои в работе якоря и статора двигателя болгарки. Обнаруженный сбой можно устранить путем перемотки электродвигателя или заменой из ремкомплекта. В настоящее время в торговой сети достаточно таких наборов для большинства популярных моделей УШМ.

Важно! Заменяя неисправные узлы двигателя, нужно в обязательном порядке поменять новые щетки, тем более что стоят они совершенно недорого.

После ремонта статора или ротора, выполняют обратную сборку инструмента по сохраненным снимкам разборки. Проверяют работоспособность инструмента. Если все выполнено правильно, болгарка послужит своему хозяину еще не один год.

Видео по теме

Как прозвонить исправность якоря электродрели в домашних условиях

Болгарка — электроинструмент, который часто используется в домашнем хозяйстве. Иногда люди сталкиваются с ситуациями, когда даже качественные модели данных устройств выходят из строя. Чаще всего такое случается из-за поломки якоря в результате неправильной эксплуатации. Чтобы убедиться в том, что он сломан, необходимо знать, как проверить якорь болгарки мультиметром.

Болгарка — инструмент, который есть в доме практически у каждого

Устройство якоря болгарки

Якорь мотора — конструкция, состоящая из специальной токопроводящей обмотки и магнитного провода, в котором запрессован вращающийся вал. На одной из сторон детали располагается ведущая шестеренка. На противоположной стороне находится коллектор с ламелями.

Также в конструкции есть специальные пазы, в которые укладывается якорная обмотка. Ее концы попарно соединяются в ламелях и в результате образуют единую цепь.

Возможные неисправности якоря УШМ

Якори, установленные в болгарках, электродрелях и перфораторах, периодически выходят из строя. Есть несколько распространенных неисправностей, с которыми люди сталкиваются чаще всего:

• выход из строя коллектора;
• замыкание между обмоточными витками узла;
• пробой изоляции;
• распаивание контактов коллектора;
• изнашивание втулочных шипованных элементов.

Дополнительная информация! Чтобы определить, что точно вышло из строя, придется в домашних условиях тестером проверять якорь.

Как проверить якорь болгарки на исправность

Мультиметр — универсальный инструмент, часто используемый для проверки якоря

Многих интересует, как правильно проверять якори, установленные в болгарках от Бош или Интерскол. Прежде чем приступить к диагностике, необходимо провести предварительный визуальный осмотр. С его помощью можно увидеть видимые причины поломки.

Например, таким образом можно будет определить, не оплавилась ли проводка. Если внимательно осматривать деталь, можно заметить различные вмятины или погнувшиеся участки.

Также визуальный осмотр проводится, чтобы убедиться в том, что на витках отсутствует припой и другие токопроводящие элементы. Дело в том, что они нередко становятся причиной появления короткого замыкания, которое приводит к выгоранию ламелей.

Как проверить с помощью мультиметра

После осмотра детали необходимо проверить ее работоспособность при помощи мультиметра. Делается это следующим образом:

1. Установить значение сопротивления на 200 Ом.
2. Соединить щупы прибора с соседними ламелями и проверить показания.

Если показатели между соседними пластинами одинаковы, значит обмотка полностью исправна и проблемы отсутствуют. Однако иногда во время проверки значение сопротивления опускается ниже, чем 1 Ом. Это говорить о том, что между витками есть короткое замыкание.

Также о неисправности может свидетельствовать и повышенное сопротивление. Чаще всего оно возрастает из-за межвитковых обрывов.

Проверка индикатором короткозамкнутых витков (ИКЗ)

ИКЗ часто используется для поиска коротких замыканий

Иногда встречаются якоря, в которых не видно проводов из-за установленного бандажа. В таких случаях единственным способом проверки является использование устройств ИКЗ.

Сначала необходимо убедиться в наличии обрывов и коротких замыканий. Для этого надо подсоединить тестер к двумя соседним ламелям и проверить их сопротивление. Если оно будет низким, значит есть замыкание.

Дополнительная информация! Перед использованием ИКЗ его необходимо правильно настроить. Нужно отрегулировать чувствительность прибора таким образом, чтобы на его панели загорелась красная лампочка.

Проверка асинхронного электродвигателя

Начинаться проверка электрического двигателя должна с его визуального осмотра. При проведении внешнего осмотра особое внимание уделяется щитку. На нем должна быть указана информация об изготовителе и типе используемого двигателя.

Затем надо осмотреть обмотку на наличие повреждений. Возможно, на ней будут видны вмятины или обрывы. Обмотка ротора должна быть целой, без торчащих наружу проводов.

Если во время осмотра не обнаружено повреждений, придется воспользоваться измерительными приборами. С их помощью удастся определить, есть ли обрывы и короткое замыкание.

Диагностика прибором проверки якорей (дросселем)

Дроссель часто используется при диагностике якоря

Дроссель — небольшой трансформатор, который имеет только первичную обмотку. В его сердечнике вырезан специальный магнитный зазор, который используется для определения замыкания.

Во время диагностики ротор необходимо расположить в зазоре и включить прибор. Затем надо положить на якорь железную пластину. Если она начинает вибрировать, значит есть замыкание.

Как проверить якорь, если нет специальных инструментов

Лампочка на 12В подходит для проверки работоспособности якоря

Если нет возможности воспользоваться специальными приборами, можно проверить контакты 12-вольтной лампочкой. Она вставляется в разрыв, после чего подается напряжение от аккумулятора. Если с якорем все в порядке, она загорится и не будет тухнуть.

В случаях, когда лампочка не светится, придется искать разрыв контура или замыкание в статоре.

Когда не следует проверять якорь самостоятельно

Далеко не всегда стоит самостоятельно пытаться заниматься проверкой якорей. Дело в том, что это довольно непростая работа. Поэтому людям, которые никогда раньше не занимались подобным, лучше позвонить специалистам.

Без теоретических знаний и практических навыков не стоит даже пытаться разбирать болгарку. Если сделать это неправильно, можно серьезно повредить инструмент.

Дополнительная информация! Если есть гарантия на болгарку, необходимо обратиться в точку продажи и показать менеджеру гарантийный талон. Он должен забрать инструмент на ремонт или заменить его на новый.

Что делать при обнаружении неисправности якоря

Если во время диагностики были обнаружены серьезные неисправности, есть два способа решения проблемы. Первый заключается в повторной перемотке элементов. Самостоятельно сделать это довольно сложно, лучше обратиться за помощью в соответствующие центры.

Стоит отметить, что даже после ремонта якорь может довольно быстро сломаться. Поэтому лучше заменить сломанную деталь на новую. Перед выбором якоря для замены необходимо убедиться в том, что он полностью соответствует модели болгарки.

Меры предосторожности

Подключение в перегруженную сеть — одна из причин поломки болгарок

Перед тем как прозвонить статор болгарки мультиметром, необходимо ознакомиться с мерами предосторожности при использовании болгарок. Среди основных рекомендаций можно выделить следующее:

• не перегружать двигатель, чтобы он не перегревался во время работы;
• пользоваться сменными кругами подходящего диаметра;
• не допускать, чтобы внутрь корпуса попадало большое количество мусора и грязи;
• следить за смазкой на подшипниках и в редукторе;
• не подключать инструмент в перегруженную сеть, так как это может негативно сказаться на его работоспособности.

Люди, которые часто пользуются болгаркой, периодически сталкиваются с поломкой якоря. Чтобы установить причину неисправности, необходимо проверить деталь при помощи мультиметра. Однако прежде чем этим заняться, необходимо ознакомиться с тем, как делать это правильно.

Как проверить якорь на болгарке мультиметром

Болгарка используется для выполнения многих задач в хозяйстве. Регулярное применение может привести к поломке устройства. Наиболее часто ломающимся элементом является якорь. На него действует высокая тепловая нагрузка, а также сказывается механическое и электромагнитное влияние. В итоге многим умельцам приходится думать о ремонте этой детали.

Устройство якоря

Якорь болгарки состоит из обмотки, которая проводит ток, и магнитопровода. В магнитопроводе находится вал, осуществляющий кручение. Конструкция магнитного провода образована пластинками и пазами, которые изолированы меж собой посредством покрытия лака. Разработана определенная последовательность укладки проводников якорной обмотки в пазы. Проводники образуют виток. Окончания его связываются на ламелях. Схема расположения начала стартового витка и окончания последнего составляется таким образом, что они замыкаются на одну ламель.

При постоянном перегреве мотора болгарки происходит оплавление якоря. В результате высокой температуры могут отпасть контакты проводов, которые соединяют первичную обмотку с коллектором. Все это приводит к тому, что ток не подается.

Неисправность якоря

Существуют критерии, на основании которых можно сделать вывод, что требуется ремонт якоря:

• увеличивается количество искр, исходящих от щеток на коллекторе двигателя;
• появляется вибрация при небольшой скорости;
• рабочий вал начинает перемещаться в разных положениях.

Наличие этих признаков свидетельствует о поломке якоря. Последующее пользование может быть опасным.

Известны следующие повреждения якоря:

• обрыв проводников электрического тока;
• замыкание между витками;
• нарушение изоляции, что приводит к замыканию обмотки на металлическую поверхность ротора;
• распаивание окончаний коллектора;
• неодинаковое истирание коллектора.

В итоге этих неисправностей двигатель постепенно перестает работать. Чтобы выяснить причину отказа работы углошлифовальной машины, следует провести диагностику. Она может быть осуществлена визуально или с применением соответствующих приборов.

Как проверить якорь на болгарке?

Правила визуального осмотра

Стандартная диагностика предполагает зрительный анализ устройства. Нужно проанализировать целостность провода и подачу тока на коллектор мотора. При нормальной подаче питания следует осмотреть болгарку изнутри. Разобрать устройство не составит большого труда. Лучше всего при разборе сфотографировать расположение основных модулей устройства. После разборки провести зрительную проверку якоря на такие свойства:

• ход якоря должен быть свободным;
• отсутствие черных пятен и запаха, которые могут говорить об оплавлении обмотки, изоляционный лак которой оставляет следы;
• отсутствие скомканных витков и остатков припоя, что приводит к короткому замыканию;
• на контактах ламели не должно быть выгорания, иначе следует проверить связывание петушка ламели и шинки обмотки;
• отсутствие изношенных или выгоревших пластинок;
• пространство между ламелями не должно содержать графитовые остатки от щеток.

Если при зрительном осмотре не выявлены недостатки, то необходимо провести проверку приборами. Якорь на болгарке можно проверить как при помощи тестера, так и воспользовавшись обычной лампочкой.

Осмотр с помощью тестера

Мультиметр выставляется в положение омметра. Задается сопротивление 200 Ом. Щупы подсоединяются к ламелям, находящимся рядом друг с другом. Если значение на приборе меньше 1 Ом, то присутствует короткое замыкание. При значении больше среднего возможно наличие обрыва витков. При высоком значении сопротивления или отсутствии какого-либо значения (в случае применения цифрового прибора) также можно судить об обрыве.

Бывают ситуации, когда обрыв не обнаруживается. Тогда делается пробой на массу. При максимальном сопротивлении один из щупов ставится на вал, а другой перемещается по пластинкам. Если значение нулевое, то повреждения нет. Потом мультиметром таким же образом проверяется ротор. Щуп в этом случае перемещается по ламелям. При невозможности выполнить проверку тестером применяется лампочка.

Контроль при помощи лампочки

При отсутствии под рукой прибора многих интересует вопрос, как проверить болгарку на возможные поломки якоря. Подающий питание провод разрывается, и в место разрыва одного провода помещается лампочка. Затем вращается вал. По смене яркости лампочки можно судить о замыкании между витками. В случае отсутствия горения, возможны такие выводы:

• расположение щеток не соответствует работающему положению, вследствие срабатывания подпорной пружины;
• разрыв питающего контура;
• замыкание либо разрыв в обмотке статора.

Можно прозвонить индикатором коротко замкнутых витков и прибором проверки якорей. Это может сделать опытный человек.

Проверка индикатором короткозамкнутых витков (ИКЗ)

Попадаются якоря, у которых не видно проводов, подсоединённых к коллектору из-за заливки непрозрачным компаундом или из-за бандажа. Поэтому трудно определить коммутацию на коллекторе относительно пазов. Поможет в этом индикатор короткозамкнутых витков.

Этот прибор имеет небольшие размеры и прост в эксплуатации.

Сначала проверьте якорь на отсутствие обрывов. Иначе, индикатор не сможет определить короткое замыкание. Для этого тестером измерьте сопротивление между двумя соседними ламелями. Если сопротивление превышает среднее хотя бы в два раза, значит, есть обрыв. При отсутствии обрыва переходите к следующему этапу.

Регулятор сопротивления позволяет выбрать чувствительность прибора. У него имеются две лампочки: красная и зелёная. Настройте регулятор так, чтобы красная лампочка начала гореть. На корпусе индикатора есть два датчика в виде белых точек, расположенных на расстоянии 3 сантиметра друг от друга. Приложите индикатор датчиками к обмотке. Медленно крутите якорь. Если загорится красная лампочка, значит, есть короткое замыкание.

Видео: ИКЗ в работе

Перемотка якоря

Якоря для болгарок УШМ поддаются перемотке в домашних условиях. Для этого нужно иметь определенные умения при работе с паяльником. Чтобы осуществить перемотку якоря своими руками, потребуется:

• провод с медной жилой, которая соответствует предыдущему проводнику;
• диэлектрическая бумага, чтобы изолировать обмотку;
• лак для заливки катушек;
• паяльник.

Важно перед началом намотки якоря подсчитать число витков в старой намотке и выполнить столько же на новой катушке.

• убирание предыдущих обмоток – стараться не испортить поверхность корпуса. При появлении повреждений произвести шлифовку наждаком или напильником;
• осмотр коллектора – значение сопротивления контактов ламели в сравнении с оболочкой не должно превышать 0,25 Мом;
• подчищение коллектора от старых проводов – разработка пазов для вставки концов новых проводов;
• постановка гильз – они изготавливаются из материала, не проводящего ток, например, электротехнический картон. Размер их равен 0,3 мм;
• перемотка катушек – окончание нового провода присоединяется к концу ламели. Перематываем по направлению против часовой стрелки. Вблизи коллектора закрепить провода хлопчатобумажной ниткой;
• контроль на отсутствие замыканий – замерить сопротивление тестером;
• нанесение лака или эпоксидки для закрепления намотки – произвести сушку в духовке или использовать средства, которые быстро высыхают.

Если выполнить подобные действия не удается, то можно произвести замену якоря болгарки.

Пошаговая диагностика электрики мультиметром или лампочкой

При диагностике и ремонте электрической части болгарки удобнее всего использовать многофункциональный тестер (сокращенное название — мультиметр). Если такого прибора под рукой нет, то для некоторых проверок подойдет отвертка с индикатором или лампочка с двумя проводами. В процессе ремонта мультиметр позволяет измерять как величины напряжения и тока, так и сопротивление обмоток двигателя. Индикатор и лампочка могут показывать только наличие или отсутствие напряжения.

Диагностика обрыва питания

Пожалуй, самой распространенной неисправностью электрооборудования болгарки является обрыв проводов питания внутри оболочки силового кабеля. Для диагностики и ремонта такого повреждения достаточно разобрать заднюю ручку болгарки и проверить напряжение на клеммах перед выключателем. Другой способ — это отсоединить клеммы кабеля и с помощью мультиметра проверить на обрыв сопротивление каждой его жилы.

Проверка статора и его перемотка

Для проверки статора электродвигателя болгарки необходимо отсоединить обе его обмотки от цепи питания, а затем замерить их сопротивление мультиметром в диапазоне 200 Ом. На исправной обмотке прибор покажет сопротивление около одного ома, а на неисправной (с обрывом) — десятки или сотни омов. Если обмотка вышла из строя в результате замыкания, то нагар, как правило, можно увидеть с внутренней стороны корпуса статора. Проверить статор на межвитковое замыкание обычным тестером невозможно – для этого существуют специальные индукционные приборы. Единственные способы ремонта статора — это его замена или перемотка. Второе возможно только при наличии соответствующей квалификации, поэтому чаще всего статор просто меняют.

Диагностика якоря тестером

Проверять якорь болгарки необходимо как на обрыв обмоток, так и на их замыкание на сердечник. В первом случае сопротивление замеряется по кругу между двумя соседними пластинами коллектора, расположенного на валу ротора. Все значения должны быть одинаковы (в пределах одного ома), а значительное отличие указывает на обрыв. Во втором замер производится между магнитопроводом ротора и пластинами коллектора. Для поиска межвиткового замыкания, как и в случае со статором, необходимо воспользоваться специальным прибором. При обнаружении неисправности необходимо принять решение, каким способом производить ремонт: перемоткой якоря или его заменой на новый. Самостоятельно перемотать обмотки якоря без соответствующих навыков и оборудования нереально, а перемотка в сервисе будет стоить практически столько же, сколько и новый якорь. Поэтому оптимальный вариант ремонта — это покупка и самостоятельная замена якоря.

Читать также: Торцевая пила по дереву какая лучше

Проверка блока пуска и управления

Диагностика электронных компонентов болгарки сводится к определению исправности отдельных блоков, а ремонт (если нет навыков в радиотехнике) — к их полной замене. Устройство плавного пуска можно проверить стрелочным амперметром, сравнив скачок тока с ним и без него. Для точной диагностики блока поддержания оборотов под нагрузкой потребуется осциллограф. Хотя для того, чтобы понять, исправен он в принципе или нет, достаточно просто понаблюдать за поведением болгарки на разных режимах.

Проверка угольных щеток

В процессе работы угольные щетки стираются и при достижении минимального размера подлежат замене. Первый признак проблем со щетками — неравномерное со вспышками искровое кольцо вокруг коллектора. У некоторых моделей для замены и проверки щеток на корпусе предусмотрены круглые отверстия с винтовыми крышками. Но у большинства болгарок для того, чтобы их поменять, приходится полностью, как при ремонте, разбирать корпус или заднюю рукоятку.

Диагностика кнопки пуска и регулятора оборотов

Самая распространенная неисправность в электрике болгарки — это выход из строя пусковой кнопки, что чаще всего является следствием попадания в нее пыли. Проверить работоспособность кнопки можно с помощью мультиметра или индикаторной отвертки, произведя замер напряжения на ее выходном контакте. Ремонту она обычно не подлежит и просто заменяется на новую. Определить неисправность регулятора скорости вращения еще проще: при вращении колесика он или меняет число оборотов шпинделя или же нет. Если нет навыков в ремонте таких устройств, то проще за несколько сот рублей купить новый.

Как Проверить Якорь Болгарки В Домашних Условиях

Главная страница » Как Проверить Якорь Болгарки В Домашних Условиях

Похожие записи

• Сколько смазки закладывать в редуктор болгарки
• Как заточить сверло болгаркой
• Как поменять щетки на УШМ
• Какие бывают болгарки на аккумуляторе
• УШМ с регулятором оборотов 125 выбор

Проверка болгарского якоря с помощью тестера. возможные результаты диагностики

Наиболее распространенными причинами отказа оборудования являются наиболее частые совпадения болгарского якоря. Это может быть обнаружено. звон. с помощью тестера. Мультиметр. это электрическое измерительное устройство, которое включает в себя функции амперметра, вольтметра и омметра. Они могут не только проверить наличие вращающегося контура в обмотке шлифовальной машины, но и измерить сопротивление между планками. Более простым устройством является тестер. Проверяя анкеры угловой шлифовальной машины, вы можете найти неисправности, вызванные короткими замыканиями.

Как вызвать якорь с помощью мультиметра?

Для выполнения этой процедуры вам понадобится измерительный инструмент и инструменты для разборки устройства. Как вызвать якорь с помощью мультиметра. инструкция:

1. Подготовьте свою рабочую поверхность. Должно быть достаточно места для размещения необходимых инструментов и частей, снятых с устройства.
2. Разберите измельчитель и снимите анкер.
3. Очистите грязь и пыль.
4. Используя рекомендации, приведенные в видео ниже, вы можете позвонить на якорь мультиметром самостоятельно.

На начальном этапе диагностики измерительный прибор установлен на 200 кОм. Если ваш мультиметр не имеет такой шкалы, то вы можете ограничить его до 20 Ом. Для якорного вызова один зонд измерительного прибора применяется к массе, а другой касается каждой из пластин. Если на аналоговом мультиметре или цифровом экране отсутствуют индикаторы, вероятно, в обмотке якоря имеется разрыв цепи. Диагностировать проблему можно точно с помощью специального устройства, которое доступно профессиональным слесарям.

Особенности проверки болгарского якорного тестера

Процедура диагностики поможет точно определить неисправность моторной части. Устройство, которое есть в арсенале инструментов многих электриков-любителей, позволит вам проверить болгарский якорь с помощью тестера. Используя тестер, вы можете проверить не только измельчители измельчителей, но и обмотки статора других двигателей. На видео ниже показан один из этих самодельных датчиков в действии.

Индикатор загорается, когда тестер подключен к сети. Красный свет без использования технической привязки означает, что устройство готово к выполнению теста. Рабочая поверхность измерительного прибора имеет две точки контакта с тестируемым объектом. Одна. это катушка генератора, другая. катушка блокировки связи. При проверке болгарского якоря тестер должен заменить эту поверхность испытательной канавкой. Убедитесь, что датчики не выходят за пределы приборной панели одновременно с обеих сторон.

Видео: Как Проверить Якорь Болгарки В Домашних Условиях

Если электрический компонент работает нормально или перематывается, индикатор загорается зеленым при тестировании с тестером напротив каждой из канавок. В случае неисправности анкерной шлифовальной машины, в частности, вращающегося контура, на его месте на индикаторе устройства будет отображаться красный индикатор. Будьте внимательны при выполнении диагностической процедуры, чтобы убедиться, что поверхности соприкасаются правильно, проверив болгарский анкер с помощью тестера. Не следует исключать причины отказа механического повреждения угловой шлифовальной машины, которое можно увидеть визуально без вызова мультиметра. Они могут быть как значительными, так и маленькими. Вы можете заметить поломку во время осмотра, сняв кофемолку. Такие неисправности необходимо диагностировать перед проверкой клапана на разрыв цепи.

Если у вас нет опыта разборки электроинструмента или подготовки к использованию измерительных приборов для вызова якорей с мультиметром, и вы не уверены в своей собственной мощности, не стесняйтесь проектировать шлифовальную машину. Не экспериментируйте, чтобы повредить угловую шлифовальную машину. В этом случае лучше связаться с сервисным центром или квалифицированными слесарями, которые специализируются на ремонте оборудования, чтобы выяснить причину отказа электроинструмента и проверить болгарский якорь с помощью тестера.

Какие проблемы с устройством можно обнаружить при проверке болгарского якорного тестера

Если у вас достаточно знаний для правильной разборки электроинструмента, в некоторых случаях вы сможете самостоятельно диагностировать причину неисправности устройства. Проверка болгарского якоря на предмет короткого замыкания определит дальнейшие шаги для выявления неисправностей или ремонта оборудования. Если заготовка не повреждена, но инструмент все еще не работает, обратитесь к квалифицированному персоналу. Проверка болгарского якоря с помощью тестера позволила точно определить причину неисправности оборудования? Ремонт оборудования с необходимыми инструментами может быть выполнен самостоятельно в следующих случаях:

• можно попробовать припаять поврежденные в верхних видимых слоях. Такой якорь продлится некоторое время. После герметизации его необходимо проверить или обзвонить мультиметром;
• прерывистый контур требует перемотки или замены клапанов.

Диагностика поломок и ремонт угловых шлифовальных машин могут быть живыми. Для вашей же безопасности переведите эту работу для профессионалов.
