Как проверить тракторный генератор в домашних условиях?

Как разобрать и проверить генератор МТЗ-82: схема подключения

Генератор на МТЗ-82 предназначен для подзарядки аккумулятора и поддержания работоспособности светотехники и приборов освещения. Агрегат установлен на блоке цилиндров и имеет ременной привод от вала силовой установки. При отказе оборудования батарея разряжается, что приводит к невозможности пуска двигателя (в случае использования электрического стартера).

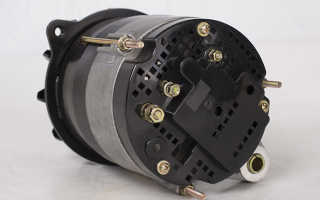

Модели генераторов для МТЗ-82

В состав электрической системы входили несколько модификаций генераторов:

1. На технике выпуска до конца II квартала 1975 г. использовался агрегат модификации Г304-Д1, оборудованный реле-регулятором РР362-Б. Генератор отличается расположением коммутационных клемм на задней части корпуса.
2. Со второй половины 1975 г. (по некоторым данным — с начала 1976 г.) стал использоваться узел модели Г306, работавший в паре с регулятором напряжения РР362-Б.
3. В 80-е гг. стал использоваться агрегат модификации Г309, отличающийся повышенной мощностью и увеличенным ресурсом деталей. На части машин применялся 700-ваттный генератор Г464, который был вытеснен изделием Г964 (и его модификациями), имеющим мощность 1000 Вт.
4. С начала 2000-х гг. был внедрен узел модели АТ 1150.04.1 (или аналог с заводским номером 9695.3701-1), имеющий увеличенную на 11% отдачу и усовершенствованный корректор напряжения. На тракторах с кондиционером и дизельным мотором Д-245 используется агрегат 9702.3701, способный вырабатывать ток до 100 А (мощность составляет 1400 Вт).

Конструкция и принцип работы

Агрегат крепится на боковой части картера двигателя на поворотном основании, верхняя точка фиксации позволяет регулировать натяжение приводного ремня. Крутящий момент передается от шкива, закрепленного на носке коленчатого вала при помощи сегментной шпонки. Ремень также вращает помпу жидкостной системы охлаждения, при обрыве привода или заклинивании ротора генератора дальнейшая эксплуатация трактора невозможна. В торцевых крышках корпуса выполнены фасонные каналы для подачи воздуха и стока воды, попадающей во внутренние полости изделия.

Электрическая машина состоит из статора, внутри которого установлен неподвижный пакет листов, отштампованных из электротехнической стали, на котором имеются медные обмотки. Катушки образуют фазы, внутри которых элементы замкнуты последовательно, сами фазы объединены по схеме треугольника. Внутри статора на шарикоподшипниках смонтирован вал ротора, на ось напрессован пакет пластин из стали. Опоры закреплены в съемных крышках. На носке вала предусмотрена штампованная крыльчатка, обеспечивающая охлаждение оборудования.

Шариковые подшипники оборудованы резиновыми защитными крышками, не позволяющими воде вымывать смазку. В конструкции оборудования предусмотрены катушки возбуждения, расположенные по торцам статора. В момент начала работы на обмотки подается напряжение от батареи, позволяющее вывести генератор в рабочий режим.

Смонтированный внутри кожуха установки блок выпрямителя оборудован металлическим корпусом, обеспечивающим охлаждение полупроводниковых диодов в процессе работы.

Если на тракторе отсутствует аккумулятор (дизель запускается при помощи бензинового стартера ПД-10), то необходимо перевести генератор из режима независимого возбуждения в состояние параллельного возбуждения. Для этого необходимо кратковременно (на 1 секунду) подключить к обмоткам возбуждения источник постоянного тока напряжением 12 В. Положительный кабель прикладывается к клемме Ш, а отрицательный — к выводу М. Процедура обеспечивает намагничивание деталей конструкции, что позволяет вывести генератор в рабочий режим без внешнего воздействия.

После запуска двигателя ротор начинает вращаться, наводя магнитное поле в выступах статора, которое изменяется от минимума до максимума в зависимости от положения подвижного ротора. Создаваемые пульсации позволяют наводить в обмотках статора переменный 3-фазный ток, который затем выпрямляется полупроводниковым блоком. Уровень напряжения корректируется отдельным реле, в котором предусмотрен переключатель сезонов работы (в зимнее время генерируемое напряжение выше, что обеспечивает подзарядку батареи с охлажденным электролитом).

Схема подключения генератора

Схема подключения генератора к бортовой сети трактора не зависит от модели оборудования.

В конструкции предусмотрены 3 или 4 выхода:

• точка В или + применяется для коммутации положительного провода от батареи;
• колодка М подключается к отрицательному полюсу АКБ;
• разъем Д (используется на новых модификациях) проходит через прибор индикации зарядки и замок зажигания к положительному выходу аккумулятора;
• штекер Ш выводится на корпус трактора (отрицательный полюс);
• точка W встречается на части генераторов, подключается к тахометру.

Описание процесса

Генератор крепится на двигателе, затем производится регулировка натяжения ремня, после чего затягивается верхний болт фиксации. Проводка подсоединяется к выводам, расположенным на задней части агрегата, в соответствии с электрической схемой трактора. При ошибочной коммутации генератор не заработает, при повороте ключа в замке должна загореться красная лампа отсутствия зарядки. После пуска мотора индикатор автоматически отключается, указывая на корректную работу системы зарядки батареи.

Проверка обмотки

Тест обмотки производится при выключенном моторе и отсоединенных от генератора кабелях. Для тестирования необходимы контрольная лампочка и заряженный аккумулятор на 12 В. Для проверки катушек возбуждения следует подать отрицательное питание на колодку М, а положительный штекер батареи замкнуть через лампу с разъемом Ш. При исправной катушке происходит падение силы тока в цепи, лампа горит тускло.

Полный накал указывает на пробой между обмотками и кожухом генератора, а отсутствие свечения сигнализирует об обрыве катушки.

Дополнительные тесты, позволяющие проверить обмотку статора и выпрямитель:

1. Подать отрицательный сигнал на точку М, а положительный полюс соединить выводом В, включив в цепь контрольную лампу. При нормальном состоянии индикатор не горит, при повреждении диодов или пробое положительного выхода на корпус электрической машины лампа включится.
2. Подать отрицательное питание на любой контакт переменного тока (перед выпрямителем), а положительный провод замкнуть на колодку В через контрольную лампочку. Если выпрямитель исправен, то лампа не включится, при пробое диодов прямой полярности — загорится.
3. Подключить положительный вывод к разъемам переменного тока, а отрицательный соединить с выводом М. Если лампа горит, то необходима замена диодов обратной полярности. Также наблюдается замыкание между обмоткой статора и корпусом генератора.

Характеристики генератора

Основные технические параметры генераторов приведены в таблице.

ТО устройства на МТЗ

В процессе эксплуатации на генераторе оседают частицы масла и пыль, которые следует удалять чистой ветошью. Если грязь набилась во внутренние полости оборудования, то узел необходимо снять для разборки и чистки ветошью, смоченной бензином. Не допускается образование слоя окислов на клеммах или разрушение изоляции проводов бортовой сети трактора.

При пуске мотора должна гаснуть контрольная лампа (на части тракторов допускается мигание индикатора на холостом режиме, при повышении частоты до 1400 об/мин лампочка отключается).

Не допускается эксплуатация оборудования с поврежденными шкивом или крыльчаткой вентилятора. Рекомендуется периодически проверять и регулировать натяжение ремня (стрела прогиба 30 мм при нагрузке 3 кг). Чрезмерно натянутый привод перегружает подшипники ротора. По причине износа элементов нарушается нормальный зазор между вращающимся узлом и статором. Трещины или надрывы на ремне приводят к проскальзыванию привода.

Частые неполадки и их диагностика

Если после пуска мотора не гаснет контрольный индикатор, то необходимо проверить состояние и натяжение ремня. Затем следует осмотреть точки соединения проводки с клеммами на наличие окисления элементов. Если работоспособность не восстановилась, нужно проверить обмотки при помощи контрольной лампы. Дополнительное тестирование производится при помощи вольтметра на номинальном режиме работы дизеля. Напряжение на выходах не должно падать ниже 12,5 В при коммутации внешней нагрузки (например, фар головного света и габаритов).

Равномерный посторонний шум при работе оборудования возникает из-за ослабевания затяжки гайки шкива или износа шариковых подшипников. Для проверки необходимо снять ремень, рукой проверить плотность посадки шкива и прокрутить ротор. Металлические стуки или рывки указывают на износ опор и контакт между пластинами ротора и статора. При дальнейшей эксплуатации произойдет необратимое повреждение деталей.

Гайка затягивается ключом. Если в шкиве разбито посадочное отверстие, то необходимо установить новую деталь. Подшипники стягиваются с помощью винтового съемника, одновременно производится диагностика деталей генератора.

В статье описаны основные дефекты генераторов на МТЗ-82, просим читателей оставлять свои отзывы с описанием поломок и способов устранения неисправностей.

Устройство генераторов для МТЗ, схема подключения и ремонт

Генератор трактора преобразовывает механическую вращательную в электрическую энергию и обеспечивает питанием электрооборудование машины, включая подзарядку пусковых аккумуляторных батарей с напряжением 12 или 24 вольт. Трактора МТЗ 80(82) ранних модификаций укомплектовывались самовозбуждаемыми трёхфазными генераторами переменного тока Г304, Г305 и Г306 советского производства с выдаваемым напряжением 14 вольта мощностью 400 Вт. Дополнительные буквы в аббревиатуре модификаций, вышеуказанных генераторов, означают различие обмоточных данных статора и имеют аналогичную унифицированную конструкцию с одинаковыми техническими характеристиками. Г 304 и Г305 в своём составе имели две неподвижные обмотки возбуждения для генерации энергии при левом и правом вращении, Г 306 с одной обмоткой возбуждения только для правого вращения. Более современная версия тракторных генераторов имеет аналогичную конструкцию с маркировкой 46.3701.

Устройство и принцип работы

Конструкция тракторных генераторов отличается высокой надёжностью, простотой конструкции и обслуживанием. Узел не имеет щёток и токосъёмных колец. Ротор 1 состоит из постоянных магнитов без обмотки. Неподвижная обмотка возбуждения 4 размещена в отдельном цилиндрическом корпусе, прикреплённом с внутренней стороны крышки узла. Электрическое поле возбуждения взаимодействует с магнитами ротора через металлическую втулку 5. Обмотка статора 2 имеет трёх, четырёх или пяти фазную конструкцию, исходя из мощности узла. Преобразование переменного тока в постоянный осуществляет диодный выпрямительный блок 19, смонтированный на внутренней стороне крышки узла. Транзисторный реле-регулятор 13 обеспечивает регулировку напряжения в пределах 14 или 28 вольт в зависимости от характеристик генератора и соответствующего напряжения сети машины. Блок регулятора размещён под внешней пластиковой задней крышкой 18. Ось ротора 1 вращается на двух шарикоподшипниках. Узел заключён металлический цилиндрический корпус и стянут винтами. Рабочий процесс генератора охлаждается крыльчаткой 7 размещённой на оси ротора.

В МТЗ 80 (82) узел размещён с правой стороны машины. Привод осуществляется одновременно с водяным насосом двигателя от шкива коленчатого вала через клиноременную передачу. Поворотом кронштейнов на оси креплений генератора осуществляют натяжение привода.

Нормальное натяжение проверяют усилием 40 Н на ветвь привода «шкив водяного насоса – шкив генератора». Прогиб ремня должен соответствовать 6-10 мм. Проскальзывание при недостаточном натяжении ремня снижает производительность генератора, чрезмерное натяжение — создаёт дополнительную нагрузку на опорных подшипниках осей узлов и провоцирует преждевременный износ.

Подключение и схема

Электрическая схема генераторной установки состоит из трёх частей: цепи обмоток статора и катушки возбуждения, выпрямительного диодного моста, и подключённого к генератору регулятора с посезонным переключателем напряжения.

Концы фаз статора подключены к диодным парам выпрямителя. Плюс выпрямительного блока выведен контактным болтом наружу, контакт минус подключён к корпусу узла. Дополнительные диоды выпрямителя запитывают обмотку возбуждения генератора. Плюс выпрямителя возбуждающей обмотки соединён с катушкой возбуждения и выводом узла Д. Плюсовой вывод от диодного моста выпрямителя Б соединяется одноимённым выводом регулятора . Выводом Б подключают нагрузочную сеть машины и плюсовую клемму АКБ. Минусовые выводы выпрямительного блока и регулятора соединены с корпусом генератора на массу машины. Выводы Д генератора и регулятора соединены и предназначен для подключения реле блокировки стартера. Если трактор запускается без стартера от пускового двигателя вывод Д изолируется колпачком. Вывод регулятора Ш соединён с концом обмотки возбуждения. Вывод С регулятора подключён посезонному переключателю. Для правильного подключения регулятора на узел, при установке или замене, ориентируются на выступ корпуса.

Неполадки в работе и ремонт

Работу генератора проверяют под нагрузкой, замеряя напряжение в сети. Включая электроприборы, прослеживают динамику изменения напряжения. При максимальной нагрузке значение не должно падать ниже 12,5 В.

Падение зарядного тока в сети при номинальных оборотах двигателя возникает при проскальзывании ремня привода, окислении контактов сети или их обрыве. В случае пробоя выпрямителя или межвиткового замыкания возникает разрядный ток. Большой зарядный ток свидетельствует о выходе из строя АКБ.

Генераторы описанного типа обладают высокой надёжностью и работают в условиях запылённости и повышенной вибрации. Основной причиной выхода из строя электрической части узла является износ подшипников и их посадочных мест на оси ротора. Увеличенные зазоры на опорах вращения приводят к короткому замыканию узла. При разрушении обойм подшипников металлические обломки механически повреждают обмотку возбуждения или статора, выводя узел из строя. Поэтому при эксплуатации нужно обращать внимание на состояние подшипников узла. Люфт в опорах ротора или появившийся шум при вращении сигнализирует о необходимости срочной замены подшипников. А также загрязнённость нефтепродуктами и пылью может привести к замыканию и выходу из строя диодного выпрямителя тока.

Плановую очистку генератора производят при ТО2 через каждые 500 часов работы машины.

Для осуществления диагностики цепей генератора демонтируют регулятор и заднюю крышку, отсоединяют выводы обмоток. Наличие короткого замыкания на корпус проверяют контрольной лампой. Целостность цепей обмоток статора и возбуждения, а также состояние выпрямителя и регулятора проверяют контрольной лампой или прозванивают прибором.

Модели тракторных генераторов МТЗ

Эволюция моделей тракторов МТЗ и увеличение оснащённости машин электрооборудованием привела к использованию генераторов аналогичной конструкции с более высокой мощностью и соответствующими техническими характеристиками. Современные машины МТЗ с напряжением в сети 12 вольт комплектуются узлами следующих серий: Г46.3701 с мощностью 700 Вт; Г96.3701 с выдаваемой мощностью 1000-1150 Вт и Г 97.3701 с мощностью 1400 Вт. Для машин МТЗ с напряжением в сети 24 вольта устанавливаются узлы серии Г99.3701 мощностью 1000-1150 Вт и 98.3701 мощностью 1500 Вт. Модификации узлов отличаются конструкцией и размером привода.

Как проверить генератор на работоспособность различными способами

В автомашине имеются два источника питания — это аккумулятор и генератор. Первый питает электрическую цепь тогда, когда двигатель не работает. Второй — когда двигатель уже запущен. В этом случае аккумулятор переходит в режим потребителя электрического тока и пополняет истраченную энергию для запуска двигателя.

На практике довольно нередко встречаются неисправности того или иного источника питания. Проявляются они зачастую одинаково. Стартер отказывается раскручивать двигатель, в итоге мотор не запускается. При запущенном двигателе загорается контрольная лампочка на щитке приборов с иконкой аккумулятора. Она указывает, что появилась неисправность и батарея не заряжается.

• Проверка генератора на машине
  • Использование мультиметра
  • Прозвонка реле-регулятора
• Как проверить генератор мультиметром
  • Тщательная прозвонка
  • Проверка обмоток якоря и статора

Проверка генератора на машине

В первую очередь нужно посмотреть, цел ли ремень генератора. Если он не порван, тогда проверяется натяжение ремня. Затем очередь за аккумулятором. Тестером (мультиметром) замеряем напряжение на клеммах. Оно должно быть в районе 12−12,7 вольт. Если все нормально, запускаем двигатель. Если батарея разряжена, заряжаем и опять заводим мотор.

Замеряем напряжение на клеммах аккумуляторной батареи (АКБ). Оно должно быть в заданных пределах, обычно от 13,2 до 14,5 вольт. Но на современных автомобилях эти пределы могут отличаться. Если имеется руководство по эксплуатации, то можно ознакомиться с ним. Отклонение от заданных значений в любую сторону является неисправностью. Эти отклонения могут быть трёх видов:

1. Отсутствие зарядного тока — генератор не работает.
2. Зарядный ток есть, но ниже минимального значения​ — идёт недостаточный заряд АКБ.
3. Напряжение выше максимального значения ​— перезаряд АКБ.

Все три случая говорят о существующей неисправности в системе электрического снабжения автомобиля. нужно провести комплексную проверку генератора.

Но перед этим проведите визуальный осмотр всех проводов и кабелей, которые идут от генератора к аккумулятору. Не должно быть видимых повреждений, обрывов и окислений электропроводки. Обязательно проверьте клеммы на аккумуляторе, стартере и генераторе. Они должны быть чистыми и сухими. Любые окисление, ржавчину и грязь надо почистить. Нередко это помогает восстановить утраченный контакт и автомобиль начинает работать, как положено. Если же это не помогло, приступаем к детальной проверке.

Использование мультиметра

Для дальнейшей проверки лучше снять генератор с автомобиля. В первую очередь снимите с генератора реле-регулятор и проверяем его. Для проверки стабилизатора напряжения понадобятся мультиметр и зарядное устройство с регулирующимся напряжением. Лучше будет вместо зарядного устройства использовать блок питания. Регулировки напряжения от 0 до 16 вольт будет вполне достаточно.

Плюс блока питания соедините с регулятором — обычно это штекерное соединение «папа». Минус цепляйте к минусу, он обычно выводится на ухо крепления реле. Красный провод тестера соедините с плюсовым проводом блока питания, чёрный — с минусом. К щёткам подсоедините два зачищенных провода, по одному на каждую. К другим предварительно зачищенным концам подсоединяется лампочка (ее можно на время проверки снять с задних фонарей автомобиля). Стенд для проверки готов.

Прозвонка реле-регулятора

Подключите к сети блок питания, осторожно ручкой регулятора начинайте поднимать напряжение. Одновременно с этим следите за показаниями мультиметра. Лампочка в самом начале не должна гореть, но по мере поднятия напряжения должна загореться, сначала в пол-накала и по мере прибавления яркость должна увеличиваться.

При достижении отметки в 14,5 вольт регулятор должен сработать, отсекая напряжение. Лампочка после этого должна потухнуть. Принято считать, что стабилизатор рабочий, если он отсекает ток на значениях от 14,2 до 14,8 вольт. Если же это происходит на более низких или более высоких показателях, то регулятор напряжения неисправен. А также реле неисправно, если отсечение тока отсутствует вовсе.

В случае неисправности реле меняем его на новое. Если же оно исправно, продолжаем проверку.

Как проверить генератор мультиметром

Диодный мост генератора можно проверить мультиметром, но также можно также воспользоваться стендом, которым проверяли регулятор.

Но перед этим, прежде всего, не снимая выпрямительный мост с генератора, подсоедините красный провод тестера к клемме 30 генератора, а чёрный провод — к корпусу. Режим работы тестера выставьте на прозвонку (иконка диода). Если его нет, то ставьте на 1−2 кОм. Мультиметр должен показывать бесконечность. Если показания другие, диодный мост неисправен.

Затем проверьте выпрямители тока на пробой. Положительный (красный) щуп оставьте на клемме 30, отрицательным коснитесь болтов крепления моста по очереди. Дисплей мультиметра во всех случаях должен выдавать бесконечность, любые другие означают пробой.

Далее положительный щуп подсоедините к болтам крепления моста, а отрицательный к корпусу генератора. В этом случае тестер также должен выдавать бесконечность.

Но на практике такой проверки чаще всего бывает недостаточно. В большинстве случаев требуется более детально прозвонить генератор.

Тщательная прозвонка

Для этого открутите крепёжные болты выпрямительного блока, отсоедините медные провода обмотки статора и снимите диодный мост с генератора. Теперь можно проверить индивидуально каждый полупроводник. Перед проверкой желательно промыть стабилизатор проточной водой, используя щётку средней жёсткости, а затем тщательно высушить. Для быстрой сушки вполне подойдёт фен для волос.

Один из щупов тестера закрепите на диодной пластине, второй подсоедините к центральному выводу каждого диода, закреплённого на этой пластине. Затем поменяйте щупы местами. В одном случае мультиметр должен показать бесконечность, в другом — номинальное сопротивление, равное примерно 570−590 Ом. Выпрямители считаются неисправными, если:

• В первом и втором замере (когда сменили полярность) показания мультиметра одинаковы;
• Сопротивление диодов больше или меньше номинальных значений.

Со второй пластиной диодного моста произведите те же действия. Если обнаружена неисправность одного или нескольких диодов, проще будет заменить выпрямительный блок целиком. Правда, попадаются умельцы, которые меняют вышедшие из строя диоды по отдельности, но такая работа требует определённого навыка и сноровки.

Проверка обмоток якоря и статора

При дальнейшей проверке требуется полностью разобрать генератор. В первую очередь визуально проверьте якорь. Кольца щёток не должны иметь почернений, сколов и износа беговых дорожек. Почернения и небольшой износ можно зачистить наждачной шкуркой-нулевкой. Кольца, имеющие глубокие канавки, нужно заменить или — если позволяет толщина колец — проточить на токарном станке.

Обмотка якоря не должна явно пахнуть гарью. Цвет обмотки должен быть однородным, не иметь повреждений и разрывов. Для проверки обмотки якоря на обрыв понадобится мультиметр. Выставьте режим работы на прозвонку или замер сопротивления и подсоедините щупы к щёточным кольцам. Сопротивление обмотки должно быть в пределах 3−5 Ом. Затем один щуп оставьте на кольце, другой соедините с корпусом. Дисплей мультиметра должен показать бесконечность.

Статор генератора диагностируется после извлечения из корпуса. В первую очередь проведите визуальный осмотр. Не должно быть видимых повреждений проволоки и её изоляции. Затем провод тестера соедините с корпусом статора. Вторым проводом коснитесь выводов по очереди. Их всего три. Тестер должен быть в режиме прозвонки. Если на дисплее бесконечность, то это говорит об исправности статора.

Дальнейшая проверка состоит в диагностике обмоток. Сопротивление всех трёх обмоток должно быть одинаковым.

Перед сборкой генератора нужно проверить и при необходимости заменить подшипники. При проворачивании они не должны подклинивать или издавать скрипящий звук. Это говорит о том, что они сильно изношены и вскоре они выйдут из строя. Поэтому их лучше сразу заменить.

Как проверить тракторный генератор в домашних условиях

Генератор МТЗ – источник тока, обеспечивающий работу всех электроприборов трактора.

О том, из чего состоит генератор и как ремонтировать механизм, расскажем ниже.

Генератор МТЗ и его устройство

Существуют два вида механизмов – постоянного и переменного токов. Генератор МТЗ первого типа состоит из:

• Якоря с обмоткой;
• Индукторов;
• Диодов;
• Коллекторов.

В сердечниках с обмоткой вырабатывается сила. При движении техники магнитные потоки нарастают. Диод с полупроводником является выпрямителем. Постоянная выработка напряжения генератором трактора регулируется специальной автоматической системой.

Ток проводится только в одном направлении. Генераторы трактора второго типа способны работать без регуляторов напряжения. Для зарядки аккумулятора необходим выпрямитель.

Состоит генератор МТЗ переменного тока из следующих элементов:

• Статор;
• Ротор;
• Задняя и передняя крышки;
• Подшипники.

В корпусе генератора трактора шесть сердечников. Элементы выполнены из железных пластин. Медная обмотка закрепляется на сердечнике. У каждой по 63 витка. Концы обмотки соединены с клеммами.

Есть у генератора МТЗ выключатель. К нему присоединен провод и клеммы. Для обеспечения нормальной работы генератора трактора необходимо подключать лампы подходящей мощности. У механизма предусмотрено три рабочих положения.

Возможные неисправности генератора трактора

Разрядный ток при номинальной частоте вращения вала указывает на слабое натяжение ремня генератора МТЗ. Также мог произойти обрыв проводов или окисление зажимов. Разрядный ток возникает вследствие межвиткового замыкания и пробоя диодов выпрямителя. Если в генераторе МТЗ появились стуки и шумы, необходимо затянуть гайки крепления шкива провода.

Посторонние звуки могут также возникнуть в результате износа или разрушения шарикоподшипников. Ротор задевает статор. Требуется срочный ремонт генератора 82. Большой зарядный ток свидетельствует о неисправностях аккумулятора.

Однако прежде чем взяться за ремонт генератора 82, необходимо сделать проверку. На тракторе включают все потребители электроэнергии. Устанавливают номинальную мощность вращения вала и подключают вольтамперметр.

Постепенно нагрузку на генератор трактора увеличивают и замеряют напряжение. Величина измеряемого параметра не должна быть меньше 12,5 В. Если напряжение существенно отличается от установленного, выполняют ремонт генератора 82.

Исправность элементов проверяют контрольной лампой. Нужно снять заднюю крышку и интегральное устройство. Освобождают выводы катушки и выполняют проверку на отсутствие короткого замыкания в генераторе трактора.

При обнаружении неисправности контрольная лампа загорается. Если нарушена изоляция обмотки или вышли из строя диоды, генератор МТЗ подлежит замене.

Чистка и разборка

Загрязнения коллектора и щеток могут стать причиной неисправности.

Для обеспечения стабильной работы генератор трактора нуждается в регулярной чистке. Элементы с проводами вытирают тряпкой, предварительно смоченной в бензине. Затем детали продувают и просушивают.

Остальные составляющие запчасти МТЗ промывают в специальном растворе. Допускается использовать обычный керосин. Чтобы выполнить ремонт генератора 82, необходимо осуществить его разборку.

Если нужна замена шкива, отгибают шайбу и отворачивают гайку.

Затем снимают механизм съемником. Для замены выпрямительного блока генератор трактора откручивают винты. Снимают крышку и отсоединяют провода от клемм. Освобождают выводы статора и скручивают шайбы.

Выпрямительный блок нужно снимать во время ремонта генератора 82 при замене статора или подшипника.

Как быть, если вы обнаружили, что при номинальной частоте вращения коленвала двигателя амперметр отображает разрядный ток? Проверяем натяжение ремня генератора. Если натяжение нормально, ищем обрыв проводов в цепи питания обмотки возбуждения. Если они в порядке, наверное закислились контакты подсоединительных проводов.

Кстати, при межвитковом замыкании или обрыве витков в обмотке возбуждения, замыкания обмотки статора на корпус, при пробое диодов обратной или прямой полярности выпрямителя возникает такая же ситуация.

Почему может появится большой зарядный ток? Вполне вероятно короткое замыкание пластин аккумуляторной батареи, а это ведет к уменьшению внутреннего сопротивления аккумулятора и увеличению тока.

Шум и стуки в генераторе могут возникнуть из-за ослабления крепления шкива привода генератора, разрушения подшипников или выработку их посадочных мест. Вот и получается шум из-за задевания ротора за статор.

Как проверить работу генератора 464.3701 на тракторе? Подключаем потребителей электроэнергии, частоту вращения коленвала двигателя доводим до номинальной, вольтамперметром КИ-1093 замеряем между «+» и незакрашенным местом корпуса генератора (рис. 2.2.1) и, плавно прибавляя ток нагрузки до 30 А, измеряем напряжение. Оно должно быть не менее 12,5 В.

Рис. 2.2.1. Схема проверки напряжения отдачи генератора под нагрузкой на тракторе МТЗ-80, МТЗ-82:
1 — генератор; 2 — вольтамперметр КИ-1003

Что делать, если напряжение генератора сильно отличается от номинального или вообще его нет при отключении аккумуляторной батареи? Генератор нужно снять для проверки и, возможно, последующей замены. Как проверить генератор МТЗ-80, МТЗ-82? Вначале нужно проверить исправность основных элементов генератора с помощью контрольной лампы на 12 В.

Последовательность действий следующая: снимаем заднюю пластмассовую крышку и интегральное устройство (ИУ); далее высвобождаем выводы катушки возбуждения и дополнительного выпрямителя с болтов панели выводов. Проверяем отсутствие короткого замыкания в диодах или между обмотками и корпусом генератора (см. рис. 2.2.2).

Рис. 2.2.2. Схемы проверки генератора на отсутствие короткого замыкания МТЗ-80, МТЗ-82
а — как проверить диоды выпрямительного блока; б — как проверить обмотки статора и диоды обратной полярности; в — как проверить диоды прямой полярности; г — как проверить диоды дополнительного выпрямителя; д — как проверить обмотки возбуждения на корпус генератора;
1 — корпус генератора; 2 — клемма « + »; 3 — клемма « Ш »; 4 — выводы фаз выпрямительного блока; 5 — аккумуляторная батарея; 6 — клемма « Д »; 7 — клемма вывода конца обмотки возбуждения; 8 — клемма вывода начала обмотки возбуждения; 9 — контрольная лампа

При коротком замыкании диодов, обмотки или пробоя на корпус контрольная лампа загорается. Так должно быть. При нарушении изоляции обмоток и неисправностях диодов генератор нужно менять. Выверку генератора осуществляют на контрольно-испытательных стендах КИ-968 или 532М.

В первую очередь проверяют напряжение генератора без нагрузки. Оно должно быть не менее 12,5 В при частоте вращения ротора не более 1400 об/мин. Далее сверяют напряжение генератора под нагрузкой, при токе нагрузки 36 А и частоте вращения ротора 3000 об/мин. Оно также должно быть не менее 12,5 В.

Для проверки интегрального устройства ток нагрузки снижают до 5 А, а частоту вращения ротора стараются держать в пределах 3000 об/мин. При «летнем режиме» (переключатель посезонной регулировки в положении «Л») напряжение на генераторе должно быть 13,2—14,1 В. В «зимнем режиме» (переключатель посезонной регулировки в положении «З») напряжение чуть больше, в пределах 14,3—15,2 В. При несоответствии этим параметрам, интегральное устройство нужно сменить.

Если при номинальной частоте вращения коленчатого вала дизеля амперметр показывает разрядный ток, это указывает на слабое натяжение ремня генератора, обрыв проводов в цепи питания обмотки возбуждения, окисление зажимов под-соединительных проводов.

Данная неисправность может быть также следствием межвиткового замыкания или обрыва витков в обмотке возбуждения, замыкания обмотки статора на корпус, пробоя диодов обратной или прямой полярности выпрямителя.

На большой зарядный ток может оказывать влияние неисправность аккумуляторной батареи при коротком замыкании пластин, вследствие чего уменьшается внутреннее сопротивление аккумулятора.

Шум и стуки в генераторе указывают на ослабление затяжки гайки крепления шкива привода генератора, разрушение шарикоподшипников или износ их посадочных мест, в результате чего ротор задевает за статор.

Для проверки генератора 464.3701 на тракторе включают потребители электроэнергии, устанавливают частоту вращения коленчатого вала дизеля, близкую к номинальной, подключают вольтамперметр КИ-1093 между выводом «+» и незакрашенным местом корпуса генератора (рис. 2.2.1) и, плавно увеличивая ток нагрузки до 30 А, замеряют величину напряжения, которая должна быть не менее 12,5 В.

Рис. 2.2.1. Схема проверки напряжения отдачи генератора под нагрузкой на тракторе:
1 — генератор; 2 — вольтамперметр КИ-1003

Если напряжение генератора значительно отличается от номинального или отсутствует при отключении аккумуляторной батареи, генератор снимают для проверки и замены. Проверку генератора проводят следующим образом.

Предварительно проверяют исправность основных элементов генератора с помощью контрольной лампы напряжением 12 В,

Для этого снимают заднюю пластмассовую крышку и интегральное устройство (ИУ), освобождают выводы катушки возбуждения и дополнительного выпрямителя с болтов панели выводов. Затем приступают к проверкам на отсутствие короткого замыкания в диодах или между обмотками и корпусом генератора (рис. 2.2.2).

Рис. 2.2.2. Схемы проверки генератора на отсутствие короткого замыкания
а — диодов выпрямительного блока; б — обмотки статора и диодов обратной полярности; в — диодов прямой полярности; г — диодов дополнительного выпрямителя; д — обмотки возбуждения на корпус генератора;
1 — корпус генератора; 2 — клемма «+»; 3 — клемма «Ш»; 4 — выводы фаз выпрямительного блока; 5 — аккумуляторная батарея; 6 — клемма «Д»; 7 — клемма вывода конца обмотки возбуждения; 8 — клемма вывода начала обмотки возбуждения; 9 — контрольная лампа

В случае короткого замыкания диодов, обмотки или пробоя на корпус контрольная лампа должна загораться. При дефектах изоляции обмоток и неисправностях диодов генератор заменяют. Испытания генератора проводят на контрольно-испытательных стендах КИ-968 или 532М.

Вначале проверяют напряжение, вырабатываемое генератором без нагрузки. Оно должно быть не менее 12,5 В при частоте вращения ротора не более 1400 мин-1. Затем контролируют напряжение, вырабатываемое генератором под нагрузкой, при токе нагрузки 36 А и частоте вращения ротора 3000 мин-1. Оно также должно быть не менее 12,5 В.

Чтобы проверить интегральное устройство, ток нагрузки уменьшают до 5 А, а частоту вращения ротора устанавливают 3000 ± 100 мин-1. При установке переключателя посезонной регулировки (ППР) в положение «Л» (лето) напряжение, вырабатываемое генераторам, должно быть 13,2—14,1 В. При установке ППР в положение «З» (зима) напряжение должно быть 14,3—15,2 В. В случае отклонений от указанных пределов интегральное устройство заменяют.

Как проверить генератор мультиметром

Неисправность генератора автомобиля относится к классу критических, при которых дальнейшая эксплуатация автотранспортных средств не допускается. Для выполнения проверки работоспособности генератора можно использовать мультиметр.

Признаки отказа генератора

Признаками нештатной работы генератора автомобиля могут являться:

• отсутствие индикации «аккумулятор» на приборной панели во время включения зажигания;
• свечение лампочки «аккумулятор» после запуска двигателя;
• периодическое моргание сигнального индикатора «аккумулятор» в процессе движения;
• запах горелой электропроводки в районе генератора;
• отказ запуска двигателя после стоянки.

Отсутствие заряда АКБ при неисправном генераторе приводит к проблемам с запуском двигателя. Более опасной является неисправность, связанная с превышением тока и напряжения заряда автомобильного аккумулятора. Многие автолюбители используют запуск двигателя от аккумулятора-донора, после чего отключают клеммы аккумулятора для переключения на зарядку собственного АКБ. В этот момент питание электрооборудования автомобиля осуществляется от генератора.

Если генератор неисправен, напряжение в бортовой сети может быть более 17 вольт, что приводит к пробою защитных стабилитронов в блоке управления двигателем. В таком случае требуется дорогой ремонт блока управления двигателем.

Причины и возможные последствия неисправности

Неработоспособность генератора возможна по следующим причинам:

• неисправность регулятора напряжения («таблетки», «шоколадки» на сленге автолюбителей);
• износ (разрушение) щеток;
• замыкание возбуждающей обмотки (ротора);
• пробой диодов (расположенных в подкове);
• износ подшипников и втулок.

Неисправность регулятора напряжения обычно приводит к отсутствию заряда АКБ. В этом случае на приборной панели светится значок-индикатор «аккумулятор». Двигатель продолжает работать до тех пор, пока аккумуляторная батарея не разрядится до напряжения приблизительно 8 — 9 Вольт.

В светлое время дня заряда АКБ может хватить на 30 -50 километров пути при условии, что аккумулятор в момент возникновения неисправности был хорошо заряжен.

При пробое выходных каскадов регулятора напряжения может возникнуть неисправность, связанная с увеличением выходного напряжения генератора до 17 – 20 Вольт. При этом происходит перезаряд аккумуляторной батареи. Следствием перезаряда является процесс закипания электролита. Если под капотом появляются следы коррозии в области АКБ, необходимо выполнить проверку генератора.

Пробой диодного моста может произойти при случайной переполюсовке АКБ (установке клемм в неправильной полярности). Обычно диоды пробиваются попарно в одном плече. Неисправный диод имеет сопротивление близкое к нулю. Обмотка статора генератора в таком случае работает в режиме короткого замыкания, сильно нагревается.

Через несколько минут работы двигателя обмотки перегреваются, под капотом автомобиля появляется запах горелой электропроводки. Во избежание воспламенения двигатель необходимо заглушить, проверить генератор.

Износ щеток приводит к постепенному отказу генератора. Сначала во время движения начинает помаргивать лампочка индикатора заряда на приборной панели, затем она начинает светиться постоянно. Во многих моделях генератора щетки меняются совместно с регулятором напряжения.

Замыкание обмоток генератора может привести к значительному изменению выходных параметров, перегреванию устройства.

Последовательность первоначальной проверки

Первоначальный контроль работоспособности можно произвести без демонтажа генератора. Для этого устанавливаюм переключатель мультиметра на режим «постоянное напряжение 20В». Далее подключить черный щуп к минусовой клемме АКБ, красный – к плюсовой. После этого необходимо запустить двигатель, дать выйти ему на режим стабильных холостых оборотов. Считаются нормальными показания мультиметра в пределах от 13,5 до 14,5 Вольт.

Если мультиметр показывает значение меньше 12,8 Вольт, процесс заряда, либо не идет вообще, либо ток заряда крайне мал. Генератор работает в нештатном режиме. При напряжении больше 14,8 Вольт идет перезаряд аккумуляторной батареи. Это может привести к закипанию электролита, увеличению концентрации кислоты, разрушению пластин АКБ.

Чтобы проконтролировать напряжение на выходе генератора, необходимо в разрыв цепи от клеммы 30 на генераторе (место контакта с толстым проводом, ведущим к положительной клемме аккумулятора либо стартеру) включить автомобильную лампу.

Далее подключить мультиметр в режиме «=20V» красным щупом к контакту 30 генератора, черным — к зачищенному контакту на двигателе или кузове. Завести двигатель. Показания на мультиметре не должны быть более 15,5 Вольт при любом нажатии на педаль акселератора. В противном случае дальнейшая эксплуатация генератора опасна для электрооборудования автомобиля.

При проверке следует оценить степень натяжения ремня генератора. По упрощенной методике это можно сделать, надавливая на ремень пальцем.

Величина прогиба должна находиться в пределах 0,5 – 1 сантиметр. Одновременно следует проверить степень износа ремня.
Для определения причин нештатной работы генератора, выполнения ремонтных работ требуется демонтаж генератора.

Проверка узлов генератора

Проверку начинают с контроля работоспособности регулятора напряжения. Для этого регулятор демонтируют из генератора и создают простейшую электрическую схему.

В качестве лампы накаливания используют любую лампочку салона автомобиля. При исправном регуляторе напряжения 3 лампа 6 должна светиться не на полную мощность. При подключении параллельно лампе (щеткам) мультиметра, его показания должны быть от 5,0 до 10,0 Вольт. Если показания мультиметра выходят за эти пределы, регулятор необходимо менять. Конструкция некоторых моделей генераторов предусматривает возможность замены регулятора без демонтажа устройства.

Долее проверяют возбуждающую обмотку генератора на пробой. Для этого мультиметр устанавливают в режим измерения сопротивлений на предел 200 килоОм. Щупы подключают: черный – к ламели коллектора, красный – к металлической части якоря. Сопротивление должно быть более 100 килоОм или выше верхнего предела измерений, как показано на фотографии.

Сопротивление между ламелями (обмотки ротора) обычно составляет 0,5 – 2 Ома.

Проверку статора начинают с контроля обмоток на пробой. Для этого красный щуп мультиметра подключают к металлической части статора, черный – последовательно к обмоткам.

Сопротивление должно находиться выше верхнего предела измерений. Затем выполняют измерение сопротивлений между контактами обмоток. Они должны отличаться не более, чем 5%. Предел измерений мультиметра устанавливают 200 Ом.

Если обмотка имеет электрический пробой, короткое замыкание витков или обрыв, она подлежит замене. Есть мастерские, которые выполняют перемотку статоров и роторов.

Для контроля исправности диодного моста режим измерения мультиметра переводят проверку «диод». Затем последовательно «прозванивают» диоды (их количество на подкове обычно 9) в прямом и обратном включении. В прямом направлении (черный щуп к катоду) сопротивление составляет 550 — 700 Ом, при обратном включении – больше максимального предела измерений.

При пробое диодов, сопротивление во всех направлениях будет практически нулевым. Такой диод следует менять. Трудность замены диода заключается в том, что диоды в генераторах не паяются, а привариваются точечной сваркой для обеспечения надежного контакта при разных температурных режимах.

Генератор автомобиля является значимой частью электрооборудования автомобиля. При первом проявлении признаков неработоспособности необходимо произвести его проверку с помощью мультиметра.
