Как правильно залудить новый паяльник?

Как правильно восстановить, залудить жало паяльника

Работа с радиоэлектроникой предполагает пайку материалов. Научиться этому легко, а если есть непонятные нюансы, то с опытом они исчезнут. Инструмент требует обслуживания для своей качественной работы. Мастеру нужно уметь правильно залудить жало паяльника, чтобы держался припой. Инструмент при этом не должен быть повреждён. Качество пайки зависит от правильных действий при обработке основания.

Особенности покрытий

Паяльники простого типа традиционно имеют медное жало. Материал до сих используется с момента изобретения инструмента из-за своих высоких теплопроводящих свойств. Но есть недостаток — способность к высокому износу. Медь выгорает или растворяется в припое. Недостаток требовалось устранить, и производители стали наносить дополнительное покрытие из никеля или серебра.

Никель обладает высокой прочностью и не изнашивается. Долгий срок службы — это преимущество никелевого покрытия. Недостаток — слабая адгезия. Такой наконечник плохо удерживает припой. Пайку можно выполнить только при подаче припоя непосредственно в зону работы. Рабочую область нагревают жалом, потом ложат небольшую часть припоя или паяльной пасты. Схватывание происходит от нагрева.

Серебро имеет хорошую адгезию, но слабо проводит тепло. К тому же материал дорогой. Со временем серебро изнашивается и обнажает медную основу. Это происходит из-за того, что покрытие из серебра растворяется в припое.

Особенности напыления усложняют работу и обслуживание. Поэтому радиолюбители, особенно старшего поколения, предпочитают медные паяльники. Но у медного жала есть недостаток — горячая медь мгновенно окисляется. Взаимодействие с воздухом происходит лишь на тонком слое, но этого достаточно для нулевой адгезии. Тепло тоже передаётся хуже. Выход из ситуации — наконечник всегда нужно покрывать тонким слоем припоя.

Олово нельзя наносить перед пайкой, поскольку под его слоем начинает выгорать медь. На месте выгорания появляются шлаки, из-за которых отсутствует адгезия. Мастер начинает отвлекаться от работы.

Абразивные материалы стачивают покрытие. Никель или керамика нанесены тонким слоем на жало — вот почему нельзя их стачивать. Дорогостоящий наконечник превратится в медный пруток.

Процесс подготовки медного жала

Процесс покрытия не вызывает трудностей. Расплавленный припой хорошо ложиться на горячую медь, но с одним условием — она должна быть чистой. Добиться этого можно только при низкой температуре. Окисление при повышении температуры ускоряется и адгезия пропадает. Холодный припой нельзя прилепить к жалу, поскольку он не плавится. Получается замкнутый круг.

Шлаки, остатки канифоли и пластика, окалину и прочий мусор можно удалить на холодном инструменте. Стержень перед этой операцией вытаскивают, чтобы не повредить нагреватель. Жало внутри нагревателя тоже окисляется, что ухудшает теплопередачу. Электричество из-за окалины преодолевает лишнее сопротивление и расходуется впустую.

Перед тем как залудить паяльник с медным жалом его нужно очистить от грязи. Делают это напильником или наждачкой. Материал следует заточить до чистого слоя, чтобы внешний вид был как новый. Проще это сделать наждачкой. Поверхность полируют до гладкого состояния — так окисление проходит медленнее.

Скорость окисления можно снизить, если оковать жало. Делают это молотком на наковальне. Аккуратными ударами укрепляют поверхность и придают форму медному прутку. Далее переходят к процессу лужения, пока оно не покрылось шлаками.

Способы лужения медного жала:

1. Канифолью. Способ дымный, поэтому в жилом помещении провести его сложно и опасно для здоровья. Лучше воспользоваться балконом. Зачищенное основание погружают в баночку с канифолью и кладут туда немного припоя. Он моментально покроет жало и не даст ему окислиться. После процедуры кончик жала протирают толстым натуральным сукном, но аккуратно, чтобы не обжечь пальцы. Припой вотрётся в медь. Процедуру выполняют после длительного хранения паяльника.
2. Способ натирания поверхности оловом. Чистое основание немного разогревают и макают в канифоль. Затем поверхность натирают оловом. Процедуру повторяют несколько раз. Защитный слой закрепляют натиранием о сукно. Результат можно получить без дыма в любом помещении.

Правильная подготовка позволит не нервничать на начальном этапе работы. Спустя время процесс нужно переделывать из-за того, что медь начинает окисляться.

Лужение современного покрытия

Наконечники из керамики и никеля не нужно лудить. Так читают производители, но это не более чем реклама. Современные покрытия тоже склонны к окислению, только процесс происходит медленнее. Залудить жало паяльника паяльной станции современного типа обычным способом не получится — покрытие будет стёрто.

Очистку выполняют мокрой тряпочкой их х/б ткани. Берут твёрдую канифоль, куда ложат немного припоя. Наконечник следует натереть тряпочкой и моментально окунуть в канифоль. Кусок припоя утапливают вертикально вниз. Припой плавится и обволакивает конус жала.

Очистка в процессе работы

Правильно облудить паяльник важно не только во время подготовки к работе. Спустя какое-то время пайки может случиться так, что материал снова не будет липнуть к основанию. Это происходит через минут 15. Под слоем лужения обгорает медь. Существует несколько способов как правильно залудить паяльник во время работы.

Бруском дерева

Брусок дерева неотёсанный всегда должен находиться под рукой у мастера. Используют хвойные породы, поскольку такая древесина имеет природную канифоль. На древесину наливаю флюс и ложат немного припоя. Как только на жале появляется окалина, натирают его о дерево. Во время этого процесса основание очищается и облуживается.

Губка из металла

Способ моментального лужения основания паяльника. Заводские паяльные установки оснащены подобным устройством в виде губки из стали в контейнере.

Мастеру удобно пользоваться подобным методом, но его можно улучшить. Низ губки измазывают флюсом — паяльным салом. При неглубоком погружении жала оно будет просто очищаться. А если на основание нанести припой и макнуть его глубоко, до основания губки, то очистка будет совмещена с лужением.

Метод оптимален для современных наконечников с керамическим или никелевым напылением. Даже паяльники с тонким жалом из меди можно так очищать и залуживать. Повреждения устройству сложно нанести даже при сильном нажатии.

Использование канифоли

Способ для традиционного инструмента с простым жалом из меди. Металл быстро окисляется и через 10−15 минут припой уже не подцепить. Если почистить отдельно от флюса, то мастер не успеет донести паяльник — так быстро проходит окисление.

Чистят инструмент из-за этого в канифоли. Под паяльник ложат надфиль, можно воспользоваться стальной проволокой. Затем жалом трут до того момента, пока флюс не расплавится. Припоя не должно быть.

Классический метод и профилактика

Предыдущие способы придумали мастера относительно недавно. Наши предки, даже ещё отцы, делали лужение несколько иначе. Для этого требовался напильник с мелкой насечкой, верстак для работы (можно заменить доской), канифоль и максимально тугоплавкий припой.

Порядок действий:

1. Зачищают одну грань основания.
2. Глубоко погружают инструмент в канифоль и натирают грань о дерево.
3. Контакт о дерево проводят на месте, где предварительно заготовлен припой. Процедуру повторяют несколько раз.
4. Занимаются второй гранью.
5. Залуживают круглую поверхность прута.

Процедура отнимет минут 10, не меньше. Большое количество времени на подготовку окупается тем, что с инструментом можно работать несколько дней без особой подготовки.

Работа продолжительное время спровоцирует перегрев. Повышение температуры усиливает окисление и прут приходится готовить к работе чаще. Дабы избежать лишних процедур следует придерживаться некоторых правил.

Профилактические меры от окисления:

• Максимальную мощность нельзя использовать постоянно.
• Регулятор температуры в паяльной станции следует выставлять на минимально возможное значение.
• Опытные мастера оснащают подставку для паяльника выключателем с ограничителем напряжения — при неиспользовании инструмента нагрев сохраняется, а покрытие не окисляется.
• После каждой пайки следует восстановить покрытие.

Инструмент всегда нужно держать наготове. После продолжительного простоя жало паяльника не лудится из-за сильного окисления. Восстановление адгезии покрытия, особенно из меди, проводят канифолью. После погружения в неё жало натирают тканью х/б. Во время работы паяльник тоже периодически нужно очищать.

Originally posted 2018-07-04 08:12:15.

Подробная инструкция по самостоятельному лужению жала паяльника

Электрический паяльник незаменим при сборке электронных схем, ремонте бытовых приборов. Но возникают ситуации, когда инструмент отказывается набирать на жало припой. В статье далее подробно разобрано, как правильно облудить паяльник, чтобы получать качественные соединения.

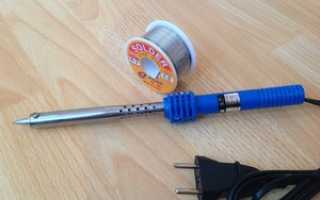

Обыкновенный бытовой паяльник

Основные сведения о лужении

Процесс состоит в подготовке поверхности жала и нанесении тонкого слоя расплавленного припоя на его поверхность. При пайке без данной технологической операции невозможно обойтись. Это делается для возможности осуществления переноса припоя на соединяемые детали.

Рабочее жало инструмента под воздействием высокой температуры на воздухе покрывается оксидной плёнкой, которая препятствует прилипанию расплавленного припоя. Вот тогда возникает вопрос: как правильно облудить электрический паяльник?

Первоначально с рабочей зоны нужно снять окислившийся слой. Для этого, в зависимости от материала жала и его состояния, применяют различные абразивы. Иногда кроме зачистки, приходится выравнивать рабочую поверхность.

На следующем этапе обработанные участки покрывают расплавленным припоем. Для защиты от повторного окисления применяют флюс. Лужение необходимо для обеспечения хорошей адгезии расплавленного припоя. Его перенос к соединяемым элементам возможен только облуженным инструментом.

Зачем выполнять заточку жала паяльника

Заточку необходимо проводить по трём причинам:

• придание необходимой формы;
• выравнивание рабочей поверхности;
• снятие слоя окалины и окислов.

Соединять паянием приходится детали различной формы и размеров. Каждый мастер подготавливает инструмент под конкретные условия работы. В одних случаях жало затачивают «под конус», в других на кончике делают заострённую форму, как у зубила.

Для справки! Современные паяльные станции комплектуются сменными стержнями, рабочие поверхности которых имеют различные размеры и формы.

Во время работы наконечник инструмента истирается, происходит эрозия металла, в рабочей зоне образуются выемки. Это устраняется при помощи заточки.

Ещё одна причина выполнения заточки — образование слоя окалины. Под воздействием высокой температуры от флюса на стержне появляются тёмные отложения, которые затрудняют прилипание олова.

Существует ещё один прием придания нужной формы — оковка. Ударами молотка формируют нужный наконечник жала, уплотняют металл. Впоследствии рабочая зона зачищается напильником.

Подготовка и обслуживание паяльника

Домашний паяльный инструмент требует ухода. В процессе работы его жало выгорает, образуются неровности, которые следует периодически устранять.

Как правильно подготовить и облудить жало нового паяльника

Сразу выполнить пайку только что купленным инструментом не получится. Предварительно его нужно подготовить к работе. Перед тем как облудить жало нового паяльника требуется выполнить ряд последовательных действий:

1. Удалить упаковку, осмотреть прибор.
2. Придать кончику стержня необходимую форму (ковкой или напильником).
3. Положить паяльник на подставку.
4. Включить в сеть и прокалить жало до появления красновато-жёлтого оттенка. Этим достигается выжигание консервационного состава и окислов на внешней поверхности.
5. Соскрести образовавшийся нагар.

Только после этого можно производить лужение рабочей зоны одним из способов, описанных ниже.

Будьте осторожны! Температура нагрева паяльника достигает более 200 градусов. Прикосновение к нему незащищённой кожей приведёт к ожогам.

Обслуживание

От постоянного нагрева рабочий стержень покрывается окалиной. Это ухудшает передачу тепла от нагревательного элемента. Последовательность удаления окалины:

1. Из холодного паяльника вытаскивают стержень.
2. Мелкозернистой наждачной шкуркой удаляют образовавшийся рыхлый слой.
3. Наклонив отверстием вниз, легко постукивают по нагревательной части для высыпания шлака.
4. Устанавливают рабочий стержень в паяльник.

Инструмент питается от электрической сети 220 В при помощи шнура с вилкой. Перед работой следует обязательно проверять их состояние. Перелом провода или плохой контакт приводят к перебоям в работе или полному отказу.

Внимание! Неосторожное прикосновение нагретого инструмента к питающему шнуру разрушает изоляцию, что может привести к короткому замыканию или поражению работающего.

Материалы для лужения

Набор для проведения облуживания небольшой и состоит из доступных материалов:

• припой (олово и его сплавы со свинцом, серебром или другими металлами);
• флюс (канифоль сосновая, хлористый аммоний (нашатырь), хлористый цинк, растворы соляной или плавиковой кислот);
• абразив (напильник с мелкой насечкой, наждачная бумага);
• губка (металлическая, из вискозы, для мытья посуды);
• деревянный брусочек.

Обратите внимание! Флюс выбирается в зависимости от материала соединяемых деталей. Нельзя производить паяние электронных элементов используя кислоты. А для железных оцинкованных деталей лучше применять хлористый цинк, этиловый спирт, хлористый аммоний.

Особенности рабочего органа паяльника

При паянии нагрев соединяемых деталей, флюса и припоя осуществляется от жала электропаяльника. У большинства приборов оно сделано из меди — металла с хорошей теплопроводностью. Этот материал легко обрабатывается, изменяет форму. К чистой меди хорошо прилипает расплавленный припой. Но появляющиеся окислы снижают адгезию. Поэтому возникает необходимость периодически их снимать.

В зависимости от нужной температуры нагрева, подбирают толщину рабочего органа и мощность инструмента. Если требуется спаять детали больших размеров, то используют паяльник с толстым стержнем. Для монтажа мелких элементов микросхем понадобится маломощный прибор с тонким жалом.

Как залудить жало у паяльника

Облуживать инструмент нужно перед каждой пайкой. Нужно добиться, чтобы рабочая поверхность была покрыта тонким слоем припоя. Последовательность действий зависит от устройства инструмента.

Лужение медного жала

Перед тем как залудить паяльник со стержнем из меди, его следует осмотреть. Толстый слой нагара удаляется наждачной бумагой. Материал жала мягкий, поэтому усердствовать не надо. Пристальное внимание уделяется заточенной части. Она должна быть совершенно чистая и гладкая.

После очистки инструмент разогревается. Чтобы метал не окислился на воздухе, наконечник опускают в канифоль, а потом подводят к припою. К очищенной поверхности сплав хорошо прилипает, набирается небольшая капля. Кончик рабочего органа ещё несколько раз опускают в канифоль для равномерного распределения припоя.

Лишний жидкий сплав удаляют на кусочке картона, покрытого флюсом или влажной губке. Идеально залуженный паяльник должен иметь на рабочей поверхности тонкий слой олова. Для облегчения пайки выпускаю проволоку с канифолью. Процесс лужения с использованием такого материала упрощается. Достаточно подвести жало к проволоке и припой с флюсом равномерно покроет поверхность.

Внимание! Описанные здесь рекомендации касаются только инструментов со стержнем из меди.

Обработка абразивами керамического рабочего органа приведёт к его повреждению и потере эксплуатационных свойств.

Как лудить электропаяльник во время работы

Через некоторое время пайки инструмент опять начинает плохо набирать припой. Поэтому его необходимо обслуживать и во время работы. Для этого используют различные материалы.

Деревянный брусок в помощь

Обычный шершавый брусочек из дерева хвойных пород поможет быстро удалить появившуюся окалину. Предварительно на его поверхность насыпается (наливается) небольшое количество флюса и ложится кусочек припоя. При необходимости очистки, рабочую поверхность жала прижимают к брусочку и делают возвратно-поступательные движения, одновременно набирая олово.

В металлической губке

Обычная проволочная губка для мытья посуды также облегчает лужение при пайке. Но этот способ требует некоторой подготовки. Для удобства металлическую губку помещают в стаканчик. Её нижнюю часть промазывают густым флюсом. При движении жала по проволочкам происходит очистка от окалины. А если набрать немного припоя и погрузить внутрь губки, то получится залудить. Этот способ подходит для лужения и паяльников со стрежнем из керамики или покрытых никелем.

В канифоли

Данный способ подойдёт для старого паяльника, где установлено жало из мягкой меди. После очистки напильником или наждачкой горячий материал мгновенно окисляется. В таком случае придётся лудить непосредственно в канифоли. Для этого используют вспомогательные предметы из меди или её сплавов: кусочек оплётки кабеля или тонкую пластинку небольшого размера. Сверху ложатся кусочки канифоли и припоя. Жалом трут до тех пор, пока флюс и олово не расплавятся.

Классический способ

В данном случае понадобится тугоплавкий припой. Его преимущество в более медленном испарении с рабочей поверхности. Последовательность выполнения:

• подготовить деревянный брусочек, положить на него припой;
• зачистить одну грань жала напильником (наждачной);
• окунуть в канифоль;
• прижать и провести несколько раз по брусочку, захватывая припой;
• всё повторить для второй грани.

Подготовка жала современного паяльника

Кроме меди, в новых моделях паяльников используют другие материалы. Жала изготавливаются из керамики, с покрытием из никеля, а также из нескольких металлов. Последний образец имеет внутри стальной сердечник, далее следует слой меди, который покрыт никелем, а рабочая область посеребрена.

Подготовку к работе конкретной модели следует выполнять согласно рекомендациям производителя. Такие инструменты нельзя точить и обрабатывать абразивами. Наконечник протирают хлопчатобумажной ветошью и сразу погружают во флюс, добавляя туда припой.

Как подготовить необгораемое жало

Для паяльных приборов выпускают наборы необгораемых жал, которые покрыты тонким защитным слоем. В продаже чаще встречаются такие комплекты отечественного или китайского производства. Их не нужно периодически подтачивать, так как там есть стержни различной формы.

Необгораемое жало

Внимание! Эти инструменты нельзя перегревать, ударять или обрабатывать абразивами, так как это приведёт к разрушению покрытия. Их можно вытирать о ткань или специальную губку.

• приготовить кусочек мокрой хлопчатобумажной ткани (полотенца), канифоль и припой;
• прогреть паяльник;
• сильно натереть рабочую часть наконечника о ткань;
• быстро окунуть кончик жала в канифоль с припоем;
• добиться равномерного растекания олова;
• вынуть паяльник и ещё раз натереть о ткань.

В подготовке рабочего наконечника паяльника нет ничего сложного. Выбор действий и их последовательность зависят от материала инструмента. Способы, описанные в статье, позволят быстро выполнить лужение, предотвратят скорый износ жала. Не следует расстраиваться, если с первого раза не получиться облудить и припаять. В процессе работы каждый мастер приобретёт нужные навыки.

Как залудить жало паяльника?

Автор: Игорь

Дата: 24.03.2018

• Статья
• Фото
• Видео

Окисление является одной из главных проблем при пайке, так как это существенно ухудшает соединение металлических деталей и не дает нормально взяться припою. Жало паяльника часто страдает от подобных проблем, поэтому каждому, кто занимается пайкой, нужно знать как залудить жало паяльника, чтобы оно не испортилось и далее работало в нормальных условиях. Если на нем будет окислительная пленка, которая появляется при контакте частиц металла с кислородом, то сложноспаиваемые материалы невозможно будет соединить. С простыми операциями также возникают проблемы по этой же причине.

Если не знать как облудить жало паяльника, то работа, скорее всего, не увенчается успехом. Какие бы техники не применялись, при отсутствии основ добиться нужного результата не удастся. Заниматься данным процессом требуется как перед началом работ, так и при наличии перерывов во время них.

Как правильно залудить жало?

Особенности жала паяльника

Жало – это основная рабочая часть инструмента, которая контактирует со всеми деталями, припоем, заготовками и прочим. Она разогревается сама, а также плавит при нужной температуре все расходные материалы. Несмотря на то, что данная часть делается из прочных металлов, которые обладают высокой температурой плавления и хорошим сопротивлением химическому воздействию, нужно знать как правильно залудить жало паяльника, так как поверх него начинает образовываться окислительная пленка. Ее не видно без специальных приспособлений, но эффект от присутствия этой пленки становится заметен, так как расплавленный припой не остается на жале, а просто растекается по нему и спадает вниз. Невозможно взять нужное количество материала и аккуратно поместить его на требуемое место. Подготовка жала необходима не только для старых, бывавших в работе устройств. Нужно знать как облудить новый паяльник, так как на нем тоже может образоваться данная окись.

Размер жала и его форма влияют на то, какую именно модель нужно подобрать для определенных операций. Чем толще жало, тем больше мощность паяльника и тем большей температуры он достигает при нагреве. Форма наконечника сказывается на удобстве выполнения определенных операций.

За жалом нужно ухаживать, чтобы оно прожило как можно дольше, так как при выходе его из строя паяльник окажется бесполезным. Для этого нужно постоянно очищать его от остатков припоя по окончании работы.»

Заточка

Помимо лужения паяльника нужно еще знать, как заточить жало паяльника. Ведь только после правильной заточки уже можно работать. Это относится преимущественно к новым моделям, но если от многократного использование жало обросло старыми остатками припоя, то здесь также нужно провести данную операцию.

Заточка жала нового паяльника

Заточка предполагает создание нужной формы наконечника. Стандартным вариантом является заточка под углом в 30-40 градусов с каждой стороны. В итоге должна получиться клинообразная форма. Желательно, чтобы острая часть жала обладала толщиной около 1 мм.

Если нужно паять мелкие детали, то наконечник должен принять форму конуса. При необходимости выпаивания SMD резисторов нужно сделать пропил к краю, что поможет осуществлять данную процедуру одним движением. Все заточки можно произвести обыкновенным напильников с мелкозернистым рельефом.

Как залудить жало паяльника деревянным бруском?

Существует несколько вариантов как залудить паяльник с медным жалом. Одним из них является использование деревянного бруска. Лучше всего для этой операции подходит дерево хвойных пород. С одной стороны оно обеспечивает необходимую шероховатость волокон, так как при мягкой структуре древесины таких пород шероховатость заметно повышается, в сравнение с более твердыми видами. С другой стороны в них содержится природная канифоль, что также является плюсом.

Лужение жала паяльника деревянным бруском

Рассматривая как правильно облудить жало паяльника, нужно учесть, что для этой процедуры необходимо еще иметь легкоплавкий припой и флюс. Сначала флюс расплавляется и сразу же выливается на древесину, после этого нужно приложить припой, пока не остыла температура и он также смог расплавиться. При появлении на жале окалины ее можно зачищать и залуживать одновременно при помощи полученного бруска древесины со слоем расплавленного флюса и припоя. Такого инструмента должно хватить на долгое время, пока не сотрется наплавленный слой.

Как залудить жало металлической губкой?

Порой случается так, что не лудится жало паяльника, даже если обработка ведется в течение достаточно длительного времени. Применение металлической губки может существенно сменить ситуацию. Для этого подойдут как обыкновенные бытовые варианты, так и профессиональные губки. В фирменных паяльных станциях можно встретить специальные устройства для сухой очистки жала, которые сделаны как стальная губка.

Использование металлической губки для лужения жала

Это действительно надежный и быстрый способ лужения.»

Выбирая способы как залудить жало паяльника в домашних условиях можно не использовать не просто саму губку, чего может быть вполне достаточно, но добавить улучшения. Если ее измазать в густом флюсе, к примеру, в паяльном сале, то эффект будет более существенным. На само жало можно нанести кусочек припоя, когда оно разогреется, это поможет одновременно очистить его и залудить. Данный способ подходит для таких видов жала как:

• Медное;
• Никелевое;
• Керамическое.

Не стоит сильно аккуратно нажимать губку при лужении, так как такими действиями очень сложно испортить паяльник, а оставить непроработанные участки вполне возможно, так что лучше сделать обработку с усилием.»

Как залудить жало в канифоли?

Лужение жала паяльника канифолью

Способы как залудить жало паяльника без канифоли могут оказаться более простыми, но с использованием данного материала можно проводить работу даже со старыми инструментами, в которых использовалась мягкая медь для производства жала. Основная проблема здесь заключается в быстром окислении материала, так что после очистки мастер даже не сможет быстро донести паяльник до места работы, как все уже снова окислится. Единственным способом для этого является лужение непосредственно в канифоли. Для этого требуется подложить кусок стальной проволоки или какой-либо аналогичный предмет под инструмент. Жалом нужно тереть до момента расплавления флюса. Желательно использовать в это время припой.

Устаревшие способы

Если поинтересоваться, как правильно облудить паяльник у людей, которые занимались пайкой достаточно давно, но при этом показывали хорошие результаты, то можно встретить такие способы, которые сейчас редко используются. К ним относятся:

• Напильник. Обработка напильником без дополнительных приспособлений помогает достичь результата, но не дает гарантии, что все надолго сохранится. Это влияет на более быстрое израсходование ресурса жала.
• Деревянный верстак или другая некрашеная древесина. Это очень простой подручный способ, который позволит достичь нужного результата при длительном воздействии.
• Сосновая канифоль. Эффективный, но малоприятный способ из-за запахов, которые раздаются при расплавлении.
• Тугоплавкий припой. Материал дольше остается на жале благодаря тому, что температура его плавления выше, чем у остальных материалов.

Особенности лужения современного жала паяльника

У многих возникает вопрос, как залудить новый паяльник, у которого наконечник сделан из никеля или керамики. Есть специальные способы, как залудить жало паяльника паяльной станции с не обгорающим жалом. Стандартные методы здесь не всегда подходят.

Для начала нужно взять тряпку. Устройство разогревается и попутно натирается тряпкой. При должном нагреве его нужно опустить в канифоль, которую следует подготовить заранее, попутно утапливая в ней кусок олова. Это обволакивает поверхность наконечника и помогает бороться с окислением.

Заключение

Существует масса способов как залудить жало паяльника с покрытием и без него. Каждый мастер использует свои методы, которые ему наиболее удобны. Эффективность каждого из них будет видна на практике. Единственно верного решения для всех не существует и нужно индивидуально подбирать каждый вариант.

Как облудить необгораемое жало у паяльника

Необгораемые жала паяльников требуют деликатного отношения. Их ни в коем случае нельзя зачищать напильниками или наждачной бумагой, поскольку защитный слой достаточно тонкий, и его повреждение приведет к скорейшему выгоранию и износу жала. Такие жала можно лишь периодически вытирать о специальную губку (продается вместе с другими паяльными принадлежностями), или о мокрый кусок ткани.

Вместо специальной губки вполне подойдет губка для мытья посуды. Естественно, что губка должна быть смочена водой. Можно смочить губку глицерином (продается в аптеках), тогда губка не будет сохнуть, оставаться всегда влажной и готовой к работе.

Для очистки необгораемого жала среди прочих паяльных принадлежностей выпускаются специальные очистители жала. Это такая сетка, не сказать бы мочалка, из латунной стружки в форме клубка, в который периодически следует погружать жало. При этом лишний припой и окислы остаются внутри клубка.

Для очистки сетки ее достаточно просто постучать по столу, и все содержимое вываливается наружу. Цена сетки всего рублей пятьдесят, — не так уж и дорого, чтобы купить несколько штук про запас.

В процессе пайки не следует «выкорчевывать» жалом выводы деталей, шаркать по плате или стучать о баночку с припоем и канифолью. Все это может привести к повреждению необгораемого покрытия.

Необгораемый слой жала паяльника очень быстро окисляется. Причем, чем выше температура, тем окисел образуется интенсивнее. Поэтому, не надо перегревать паяльник свыше 300 градусов. При пайке припоями типа ПОС оптимальной считается температура 250…300 градусов: и жало не обгорает и паять приятно, даже комфортно. Про бессвинцовую пайку здесь говорить не будем, поскольку в любительских условиях такие припои не используются. Это технологии массового производства, а для ремонта вполне подходят обычные стандартные припои.

Приблизительно оценить, не перегрет ли паяльник, позволяет дым, идущий от канифоли. При нормальной температуре от кусочка канифоли поднимается слабенькая струйка дыма. Если же температура паяльника слишком высока, прикосновение к канифоли напоминает извержение вулкана: канифоль брызжет в разные стороны горячими каплями, дым поднимается не тонкой струйкой, а большим облаком, разлетающимся вместе с каплями. Облуженное жало становится черным, и дальнейшая пайка становится невозможной.

Степень нагрева жала можно также оценить по результату пайки. При нормальной температуре нагрева, когда паяльник успевает расплавить припой и разогреть место пайки сама пайка получается блестящей с четкими внешними границами. Такую пайку принято называть контурной.

Если же паяльник не нагрет до нужной температуры, то пайка получается матовой, ноздрястой. Механическая прочность такой пайки очень низкая, детали после такой пайки можно вытащить из схемы голыми руками, особенно если конструкция выполнена навесным монтажом.

Перегретый паяльник нагревает припой до такой степени, что не может быть и речи о том, что припой растекается по плате соединяя детали и дорожки. Тут сразу видно – пайка получается никакая, точнее сказать никакой пайки не получается вовсе.

Так, когда же начнем лудить жало паяльника?

Итак, будем считать, что паяльник не перегрелся, что же делать дальше? А дальше все достаточно просто. Надо взять небольшой лоскуток хлопчатобумажной ткани, идеально подойдет кусочек старого махрового полотенца, смочить его водой и отжать. Отжать до такой степени, чтобы вода не капала, но тряпка была бы сырой.

В баночку с расплавленной канифолью, так всегда остается после пайки, положить кусок припоя в виде большой капли. Теперь действовать надо быстро и аккуратно.

Жалом разогретого паяльника надо пошаркать о кусочек мокрой ткани. Делается это для того, чтобы снять окислы со всех сторон. Пока жало не успело окислиться по новой, макаем его в канифоль, стараясь попасть под каплю припоя. Это окончательно снимает окислы, припой начинает плавиться и тонуть в канифоли. Часть припоя оседает на жале, и можно считать, что жало облужено и готово к работе.

После этой процедуры жало надо протереть той же самой тряпочкой, что и вначале. Самое главное в дальнейшем не допускать перегрева паяльника свыше 300 градусов. В противном случае жало окисляется, и все труды оказываются напрасными.

Как восстановить необгораемое жало пояльника на видео:

Как избежать перегрева паяльника

Любой паяльник без регулятора температуры может разогреться до 400 градусов и выше. Вот когда канифоль начинает шипеть и брызгать как вулкан. Как же избежать перегрева?

Самый простой способ изменять температуру нагрева с помощью регулятора мощности. Здесь вполне подойдет, так называемый, диммер – бытовой регулятор освещения, который ставится на место обычного выключателя.

Если не полениться, то тиристорный регулятор мощности можно собрать самостоятельно, например, на микросхеме Кр1182ПМ2, которая допускает регулировку мощности до 150Вт. При этом даже не потребуется никакого радиатора для охлаждения микросхемы.

Подробнее про специализированную микросхему Кр1182ПМ1 читайте в статье «Простой регулятор мощности для плавного включения ламп».

Рисунок 1. Регулятор мощности на микросхеме Кр1182ПМ2

Мощность в нагрузке регулируется потенциометром R1. При замыкании тумблера SA1 нагрузка отключается. Если параллельно тумблеру установить электролитический конденсатор емкостью 47…500мкФ включение нагрузки будет происходить плавно. Для паяльника это, конечно, не требуется, а при управлении лампами накаливания срок службы последних увеличивается.

Можно обойтись и более простым регулятором, собранным по схеме, показанной на рисунке 2.

Рисунок 2. Простой регулятор мощности

Положительный полупериод сетевого напряжения проходит через диод VD1 без изменений. Регулируется только отрицательный полупериод, проходящий через тиристор VD2. Такой регулировки вполне достаточно, ведь разогревать паяльник на мощность менее, чем вполовину от номинальной совсем и не нужно.

Подобные регуляторы мощности позволяют регулировать температуру нагрева, пока паяльник просто лежит на подставке. В процессе пайки тепло от жала расходуется на разогрев и плавление припоя, а также на нагрев места пайки. Естественно, что жало будет остывать, причем тем быстрее, чем меньше само жало и чем больше припаиваемые детали.

Некоторые паяльники содержат регуляторы мощности встроенные в ручку, и все же лучших результатов позволяют добиться регуляторы температуры, применяемые в паяльных станциях. Уж, если выставлена температура 250 градусов, так она и будет держаться.

Любите умные гаджеты и DIY? Станьте специалистом в сфере Internet of Things и создайте сеть умных гаджетов!

Записывайтесь в онлайн-университет от GeekBrains:

Изучить C, механизмы отладки и программирования микроконтроллеров;

Получить опыт работы с реальными проектами, в команде и самостоятельно;

Получить удостоверение и сертификат, подтверждающие полученные знания.

Starter box для первых экспериментов в подарок!

После прохождения курса в вашем портфолио будет: метостанция с функцией часов и встроенной игрой, распределенная сеть устройств, устройства регулирования температуры (ПИД-регулятор), устройство контроля влажности воздуха, система умного полива растений, устройство контроля протечки воды.

Вы получите диплом о профессиональной переподготовке и электронный сертификат, которые можно добавить в портфолио и показать работодателю.

Как залудить паяльник быстро и правильно

Необходимость залудить паяльник возникает, когда расплавленная капля припоя перестает растекаться по разогретой поверхности, прилипать к ней, нет возможности подать к месту пайки достаточную порцию, что мешает качественной работе. Наконечник, получая тепло от нагревателя, окисляется на воздухе. Кроме снижения адгезии припоя к меди, слой термоизолирующего нагара ухудшает распределение тепла. Есть ряд способов, как залудить паяльник в целях периодического обслуживания рабочего инструмента, также такая процедура обязательна для нового жала и окислившегося за время хранения.

Как правильно залудить медное жало у паяльника

Инструменты с нихромовыми нагревательными элементами имеют медный круглый стержень, которому придается удобная для паяния форма. Механическая обработка прута выполняется напильником с последующей доводкой на наждачной бумаге или надфилем с мелкой насечкой. Затем полезно слегка отбить жало холодным способом на наковальне. Это уплотнит верхний слой меди, повысит механическую прочность и уменьшит скорость растворения материала расплавленным припоем. Не лишним будет заполировать для уменьшения скорости окисления. Все работы выполняются на извлеченном из гнезда наконечнике, включая ту часть, которая прячется внутри нагревательного элемента.

Облудить жало паяльника – это значит покрыть рабочую зону стержня тонким слоем сплава. Кипящий флюс растворяет слой окисла на медном сердечнике, и расплав покрывает поверхность.

Так как залудить паяльник с медным жалом несложно, можно это сделать самостоятельно следующим образом:

1. Вставить очищенный стержень в паяльник, включить питание.
2. Когда он разогреется до температуры плавления канифоли, жало полностью окунуть в канифоль.

Не нужно перегревать паяльник, так как погружение стержня во флюс вызывает выделение клубов дыма с разбрызгиванием, образованием шлака от сгоревшей канифоли. При нормальном нагреве смола плавится с выделением небольшого количества дыма.

1. Прутком припоя натереть рабочую поверхность, покрытую слоем расплавленного флюса, который нужно периодически обновлять.
2. Процесс закончен, когда образуется равномерный тонкий слой полуды. Излишек нужно удалить мокрой хлопчатобумажной тряпочкой.

Лудить стержень нужно составом с высокой температурой плавления, отраженной в таблице.

ПОС-40 или ПОСу-95/5 образуют качественное покрытие, которое необходимо обновлять по мере выгорания.

Как залудить жало современного паяльника?

Производители сердечников заявляют, что их изделия лудить не обязательно. Это частично справедливо для тех стержней, которыми работают методом подачи припоя проволокой или пастой в рабочую зону. Жало прогревает соединение с нанесенным на него флюсом, отплавляет от проволоки капельку сплава, которая, растекаясь по горячему, образует прочное соединение.

Никель также окисляется на воздухе, хотя и медленнее, чем медь. Слой окиси ухудшает теплопередачу, снижая эффективность прогревания пайки, поэтому рабочую сторону лучше залудить. Сделать это нужно без повреждения покрытия. Для этого используется мокрый хлопчатобумажный лоскут, банка с твердой канифолью и ПОС. Правила того, как облудить паяльник новый:

1. Рабочая поверхность обезжиривается.
2. Включается питание.
3. Нагревшийся сердечник очищается мокрой тряпкой и сразу втыкается в канифоль.
4. Добавленный в банку кусочек припоя растирается, не вынимая стержня из флюса.
5. Через короткое время кончик покроется ровным слоем олова.

Чаще всего для жала используется коническая форма. Достаточно лудить 3-5 мм острия конуса.

Особенности лужения современного жала паяльника

Сейчас стержни делаются из меди, покрытой тонким слоем никеля, защищающим от обгорания или керамики. Не допускается механической обработки, его нельзя даже царапать. Для удаления излишков ПОС или продуктов выгорания флюса можно протирать его куском мокрой не синтетической ткани, если нет специальной губки или очистителя из латунной стружки.

Как залудить жало паяльника во время работы

При пайке из-за нагрева поверхность наконечника окисляется, припой перестает липнуть, накапливаются шлаки сгоревшего флюса, ухудшающие качество пайки. Приходится восстанавливать луженое покрытие.
Лучше всего использовать устройство сухой очистки, состоящее из металлической спирали в контейнере. Доработав приспособление добавлением на дно густого флюса без кислоты, например стеарина или паяльного сала, можно решить две задачи:

• очистить поверхность стержня от нагара, потерев его о стружку;
• ухватив каплю ПОС на кончик горячего наконечника и утопив его во флюсе, получим очистку и лужение одновременно.

Процедура подходит для тонких медных, с никелевым покрытием и керамических сердечников. Проводится, когда окись начинает мешать работе.

Как залудить необгораемое жало?

Наконечник легко лудится, если его горячим тщательно протереть влажной тряпочкой без синтетики и моментально опустить во флюс. Затем палочкой сплава натирать рабочую поверхность до полуды, протереть стержень тряпкой и приступать к работе.

Как залудить жало паяльника деревянным бруском?

Если на поверхности есть значительный слой окисла, а механически абразивами или напильниками ее снимать нельзя, хорошо помогает при лужении брусок или дощечка хвойного дерева.

1. Брус расположить так, чтобы волокна древесины были сориентированы перпендикулярно движению при натирании.
2. Включается питание, на дощечку выкладываются маленькие кусочки канифоли и ПОС.
3. Нагревшийся стержень ставится в кусок канифоли, которая образует расплавившуюся лужицу.
4. Наконечник накрывает олово. После расплавления начинается движение наконечника поперек волокон, не покидая пределов канифоли.

Слой окисла растворяется горячей канифолью, сплав втирается в поверхность.

Как залудить жало в канифоли?

Слабо окисленная поверхность легко залудится в банке с канифолью с положенным туда кусочком ПОС. Протертым наконечником растопить сплав в емкости с канифолью. Такая работа сопровождается выделением большого количества смолистого дыма и должна выполняться на свежем воздухе или в хорошо проветриваемом помещении.

Долговечность покрытия или полуды жала определяется температурным режимом. Вредно работать паяльником на максимальной мощности без необходимости. Там, где нельзя штатно изменять температуру нагрева, используйте приспособленные регуляторы мощности, самодельные ограничители напряжения в паузах паяния.
