Как правильно выполнить заземление в частном доме?

Как сделать заземление в частном доме

Если вы читаете эту статью, то наверняка уже знаете для чего делается заземление в частном доме.

Важное напоминание

А для тех, кто еще сомневается в целесообразности выполнения таких работ мы напомним.

Заземление предназначено для отвода опасного напряжения с корпусов электроприборов и других устройств, запитанных от электросети, а также оно защищает последние от выхода из строя.

Опасное напряжение (потенциал) может появиться на корпусе электроприбора в результате повреждения одного из проводов (фазы) и отводится оно с корпуса через специальные провода в землю.

Речь идет только про защитное заземление. Существует еще и рабочее заземление, но оно применяется в промышленном оборудовании.

Если проигнорировать установку заземления, то появится большая вероятность поражения человека электрическим током.

К примеру, большую опасность в этом плане несет стиральная машинка, были случаи, когда в результате отсутствия заземления людей била током сливающаяся после стирки вода.

Не трудно догадаться, что опасный потенциал вода получала от не заземленного корпуса, опасному напряжению просто не было куда деваться.

Почему заземление — это важно?

Во-первых, это безопасность жильцов дома, про это мы уже упоминали выше.

Во-вторых, если вы строите новый дом, не важно самостоятельно ли вы это делаете или все работы делает подрядчик, все должны придерживаться специальных норм: СНиП (строительные нормы и правила, ГОСТ и ПУЭ (правила устройства электроустановок).

Согласно этим нормам и правилам еще при строительстве частных домов организовывается так называемая система TN-S (электросистема дома с заземлением).

Если же эту систему организовывать уже после строительства дома, то придется делать демонтаж, к примеру, всей двухжильной проводки, и менять ее на трехжильную, а это очень дорого.

Конечно, можно потом сделать заземление только на одну розетку, к примеру, для подключения стиральной машинки.

Но лучше сделать это сразу еще в ходе строительства и на все розетки. Так рекомендуют специалисты.

Если же был приобретен старый частный дом, то с учетом особенностей эксплуатации современных электроприборов вам скорее всего тоже придется делать систему заземления.

Ведь в старых домах начиная с хрущевских времен норма электропотребления на квартиру не превышала 1,3кВт, при этом стояли предохранительные пробки на 6А.

Но в данном случае разобраться с заземлением можно будет и самому и об этом мы поговорим дальше.

Поговорим про контур

Контур представляет из себя сложную, но вполне понятную конструкцию.

Он состоит из внешних и внутренних устройств, которые в свою очередь делятся на:

1. ВНЕШНИЕ УСТРОЙСТВА . Вкопанные на 2 метра колья-электроды, соединённые в верхней части между собой пластинами. От электродов отходит заземляющий проводник, который представляет из себя круглую или плоскую сталь. Заземляющий проводник подходит к щитовой в доме и, как правило, соединяется к ней через медный провод.

2. ВНУТРЕННИЕ УСТРОЙСТВА . Провода заземления, которые идут от розеток, и непосредственно щитовая в которой с помощью специальной шины происходит объединение проводов внешней и внутренней системы.

Теперь давайте рассмотрим, как самому смонтировать такое заземление в своем доме.

Схемы заземления

Сначала необходимом определиться с схемой заземления. В нашем случае применимы две из них, это замкнутая (треугольная) и линейная.

Представляет из себя три вбитых в землю штыря расположенных в углах равностороннего треугольника (если смотреть сверху).

Штыри в верхней части соединяются между собой горизонтальными заземлителями, их тоже три.

Плюс данной системы в том, что при выходе из строя одного из горизонтальных заземлителей вся система будет продолжать работать.

Представляет из себя три кола заземления, которые вбиваются в землю на одной линии и соединяются между собой двумя горизонтальными металлическими полосами (заземлителями).

Такая схема хотя и проще первой, но работает менее надежно, так как в случае выхода из строя хотя бы одной горизонтальной перемычки вся система перестает работать.

Какую схему использовать решать вам, но мы рекомендуем схему треугольник, так как она прослужит не одно десятилетие.

Но это еще не все. Схемы заземления можно усовершенствовать.

К примеру, не будет ошибкой вбить колья заземления в землю в виде прямоугольника или овала.

Или улучшить линейную схему добавив в нее пару кольев и пару горизонтальных заземлителей.

А также установить линейный контур с двумя и более группами заземлителей. На рисунке в центре.

Не рекомендуется вбивать менее трех кольев, если предусмотрена только одна группа заземлителей.

Также многое будет зависеть от возможностей участка местности, где будет монтироваться заземление, но об этом дальше.

Так какой все же контур выбрать?

Давайте сначала разберемся при каких условиях используют те или иные типы контуров.

Замкнутый треугольный контур:

1. Сеть 220/380В в дом заведена через силовой вводный щит.
2. Продолжительная суммарная потребляемая мощность более 3кВт.
3. Наличие электроприборов промышленного типа с предусмотренным выводом под заземление (токарный станок, циркулярка, сверлильный станок и т.д.).

Две группы линейных заземлителей:

1. Потребляемая суммарная мощность свыше 1кВт в течении 20 минут.
2. Электропровод заведен под землей через внешний щит.
3. В доме присутствует хотя бы одна из коммуникаций (связь, газ, вода, канализация).

Существуют много и других факторов поэтому в данном случае лучше всего посоветоваться со специалистом, а работы выполнить самостоятельно.

Готовим материал и инструмент

Мы будем исходить из того, что делаем замкнутую треугольную схему заземления, так как она наиболее популярна.

Сначала давайте разберемся с материалом, а уже исходя из того какой он будет, будем готовить инструмент.

Итак, из материала нам будет необходимо:

1. Для вертикальных кольев заземления можно использовать: трубу с толщиной стенок не менее 3,5 мм и диаметром 30 мм, арматура в диаметре 2-3 см, уголок 5х5 см (лучше из нержавеющей стали). Длина любого материала должна быть не менее 2 метра.

Перед использованием заготовок их рекомендуется заточить любым удобным вам способом.

2. Металлические полосы сечением 40х4 мм, длиною не менее 1,2 метра.

3. Такая же, как и в п. 2 металлическая полоса, но желательно из нержавеющей стали. Длина ее будет зависеть от расстояния от места установки кольев заземления до места заводки ее в дом.

4. Медный провод для фазного проводника в диаметре 6 мм.

5. Болты. Рекомендуется М8.

Нам понадобится в обязательном порядке:

1. Сварочник.
2. Электродрель с сверлами (сверлить отверстия под болты).
3. Болгарка (затачивать колья, резать металл).
4. Перфоратор (заводить заземление в дом и для других работ).
5. Наточенная штыковая лопата.
6. Тяжелая кувалда.
7. Ключи в зависимости от того, какие болты у вас будут.

Где вбивать колья?

Место забивки кольев должно находиться не далеко от отмостки дома, не более одного 1,2 метра.

Прежде всего оно должно быть безопасным и не посещаемым людьми и животными.

Если у вас нет не посещаемых мест вокруг дома, то данный участок следует огородить.

Ход работ

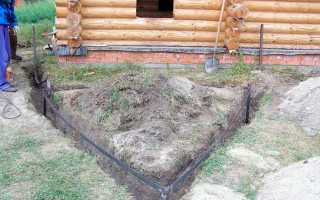

Глубина траншей должна быть 0,5 – 0,7 метра. Их вид сверху должен представлять равнобедренный треугольник со сторонами длиною 1,2 метра.

До места завода заземления в дом, если это необходимо, тоже роется траншея с такой же глубиной.

Колья забиваем по углам траншеи на глубину 2 метра. 20 – 30 см оставляем для приваривания других элементов конструкции.

Не забудьте наточить колья, к примеру, если у вас уголок, то это можно сделать с помощью болгарки.

Во время забивания кольев сверху их можно поливать водой, которая будет играть роль своеобразной смазки. Таким образом работа пойдет быстрее, да и кувалду можно будет использовать полегче.

Привариваем горизонтальные стальные полосы к кольям. Отдельно привариваем металлическую пластину, идущую к месту входа заземления в дом.

Подключение к шине заземления .

Используя медный провод диаметром 6 мм и болты, подсоединяем один конец провода к металлической пластине, а другой к шине.

Как проверить заземление?

Есть много способов проверки правильной работы заземления. Профессионалы и опытные электрики делают такую проверку с помощью специальных приборов, к примеру, старым, но проверенным ПКП -3.

Или используют более современный меггер.

Проверяют сопротивление металлосвязи и сопротивление растекания тока (проверяют меггером).

Сопротивление растекания тока не должно превышать 4 Ом.

Но что делать, если таких приборов у вас нет.

Существует народный способ проверки правильности выполнения работ по установке заземления, с помощью обычной лампы мощность более 100Вт.

Вкручиваем лампу в патрон с переноской. Подключаем один конец переноски к фазе 220В, а другой конец к контуру заземления, а точнее к одной из горизонтальных пластин.

Если лампа будет гореть ярко, как будто она подключена к розетке, то значит работы выполнены правильно.

Если недостаточно ярко, значит сварочные работы скорее всего были не качественными, нужно лучше проварить стыки конструкции.

Если лампа не горит, значит необходимо проверить на целостность всю схему, начиная от щита заземления, где-то была допущена существенная ошибка.

Подводим итог

Как мы видим сделать заземление в частном доме своими руками не так уж и сложно, достаточным будет правильно подобрать тип контура для дома и подготовить необходимый материал и инструмент.

Для сварочных работ на 1 час можно нанять спеца или попросить друга. Для земляных работ тоже много ума не нужно.

Если вы не разбираетесь как все это завести в дом и подключить к щитовой, то тоже можно нанять электрика.

По крайней мене это будет на много дешевле, чем отдать все работы какой-то фирме, которая сдерет с вас по полной программе. При этом полную электробезопасность они все равно не гарантируют.

Как сделать заземление правильно в квартире или частном доме

Электричество это наше все, оно должно быть безопасным. Для этого применяется заземление. Расскажу вам как сделать заземление правильно и при этом сэкономить.

Содержание

Как сделать заземление правильно

Для чего нужно заземление в частном доме или квартире

Простыми словам заземление необходимо для защиты человека от возможного удара током в квартире или частном доме.

Принцип работы защитного заземления — это отведение электрического тока в землю от металлических электроприборов, при их неисправности.

В новой квартире или при строительстве дома нужно обязательно провести работу по прокладке заземляющего кабеля и его подключению к «контуру земли» или общедомовому или индивидуальному. Электроприборы потребляют большое количество энергии, их корпуса металлические и отлично проводят ток, поэтому в особенности обратите внимание на заземление: стиральных машин и холодильников, варочных панелей и духовых шкафов, электрических бойлеров и котлов отопления, микроволновых печей.

Корректная работа заземления опирается на факт того, что:

• Происходит снижение до неопасного значения разности потенциалов между заземляемым объектом и другими проводящими ток объектами, имеющими свое заземление.
• В рабочей электрической сети появление утечки тока приведет к быстрому срабатыванию защитного устройства УЗО.
• При утечке тока и контакте заземляемого проводящего объекта с фазным проводом должно происходить отведение этого тока.

Внимание! Контур заземления будет грамотно работать в комплекте с использованием устройств защитного отключения УЗО. Если прибор выйдет из строя, то величина тока на заземленных предметах не превысит опасной величины. Нерабочий участок сети будет мгновенно выключен в течение времени срабатывания УЗО.

Отсюда можно сделать выводы:

• Наиболее опасный вариант для человека, когда корпус электроприбора не заземлен и УЗО отсутствует.
• Если корпус заземлен, УЗО отсутствует, то этот вариант недостаточно безопасен, так как при высоком сопротивлении заземлителя и больших номиналах предохранителей потенциал на заземленном проводнике может достигать очень высоких величин.
• Если корпус не заземлен, но при этом УЗО установлено, утечка тока может произойти через тело человека, коснувшегося одновременно неисправного прибора и предмета, имеющего естественное заземление. УЗО отключает участок сети, как только возникнет утечка. Но человек получит лишь кратковременный удар током, не причиняющий вреда здоровью. Но УЗО может быть неисправен, поэтому лучше не рисковать и сделать все по следующему варианту.
• Корпус прибора заземлен и установлено УЗО. Это самый лучший вариант, так как выполнены два защитных решения.

Как сделать заземление правильно в квартире

Чтобы ответить на этот вопрос необходимо понимать какая система защиты установлена именно в вашем доме.

Как правило в старых домах советской постройки применялась Система TN-C, в которой нулевой защитный и нулевой рабочий проводники, объединены в один PEN проводник, и они совмещены на всем протяжении системы. Узнать такую систему можно по двухжильному кабелю, который проложен по квартире и по четырехжильному в общем щитке.

Если говорить честно, как правильно сделать заземление именно в квартире в старом фонде, то такая система защищает только от короткого замыкания и возрастает вероятность получения удара током. Поэтому говорить о защитном заземлении в данном случае необходимо с некой долей риска. Есть несколько рабочих вариантов, которые снижают риски, но при этом не являются полноценной защитой, и делаются на ваш страх и риск.

Вариант 1 Меняем проводку в квартире на трехжильную L, N, PE, но PE никуда не подключаем. В будущем, когда будет сделано общедомовое заземление, можно будет подключиться. На группы розеток обязательно устанавливаем УЗО на случай попадания фазы на корпус в пределах квартиры. Абсолютной защиты они не гарантируют. Но при повреждении бытовой техники УЗО обесточит линию и не позволит току достичь опасной величины.

Вариант 2 Договариваемся с соседями и управляющей компанией и делаем отдельный контур заземления возле подъезда по принципу как в частном доме. Этот вариант самый безопасный и правильный.

Вариант 3 Ноль оставляем как есть, провод PE берем с магистрального PEN провода. Можно с места, куда он подходит к корпусу этажного щитка. Важно, чтобы наши N и PE были подключены в разных точках. PE – на корпусе, N – на изолированной от корпуса шине, на которую ноли приходит после вводного рубильника или автомата и счетчика. При этом остается большой минус в таком решении. Нуль может отгореть на входе в дом. Вы можете думать, что домов меньше, чем квартир и вероятность возникновения такой проблемы меньше, но это опасность все же есть. Поэтому такое заземление то же не работает на 100%.

Внимание! Не делайте заземляющий провод с контактной точкой на батарее центрального отопления или водоснабжения. Нельзя делать заземление, соединив в розетке нулевой рабочий и нулевой защитный проводники. Это опасно, так как может отгореть рабочий нуль в щитке. После этого на корпусе ваших электроприборов появиться 220В.

В современных многоквартирных домах используется система TN-S, в ней проводники N и PE разделены на всём протяжении от подстанции до потребителя. Эта система самая безопасная и предпочтительная, но применяется только в новых электроустановках из-за высокой стоимости. В большинстве домов сейчас используется система TN-C-S, в которой проводники N и PE после подстанции соединены в один провод PEN, а потом, на вводе в здание, разделены.

В данном случае организовать защитное заземление можно на этапе монтажа электрики используя трехжильные провода, розетки с заземлением и защитную автоматик. При попадании фазы на корпус прибора должен сработать защитный автомат. При касании токоведущих частей должен сработать УЗО.

Для разводки электричества советую выбрать кабель с тремя жилами в двойной изоляции, лучше ВВГ НГ, для розеточных групп сечением 3 на 2.5 для световых групп 3 на 1.5. Один конец провода заводится под свободный болт шины распределительного щита, соединенной с корпусом щита, а второй — на «заземляющий» контакт розетки. Одновременно со сборкой квартирного щитка электрики проверьте подключение заземляющего провода в общем домовом щитке.

Внимание! Сделайте отдельный контур заземления для металлической ванны и раковины, металлических труб стиральной машины. Правильно соединяйте кабель заземления с металлической ванной к специально приваренному к корпусу ванны ушку, но не к регулируемым болтовым креплениям ванны.

Схематично схему защитного заземления в ванной квартире можно представить следующим образом.

Заземление в ванной

Внимание! При наличии в щитке УЗО заземляющий проводник не должен нигде иметь контакта с N проводником, так как будет срабатывать УЗО. Помните, что «земля» не должна разрываться, посредством выключателей

Как сделать заземление правильно в доме

Как правило для подачи в частный дом электричества применяется система ТТ, в такой системе заземляющий провод PE подключается к контуру заземления, и больше никуда. При такой системе, необходимо делать качественной контур заземления, чтобы в случае замыкания КЗ на землю, ток короткого замыкания был достаточен для срабатывания автомата защиты. Рассмотрим, как сделать заземление правильно в частном доме.

Контур состоит из заземлителей и металлической обвязки. Заземлители делаются из металлических штырей 2-3 метров длинной, они полностью входят в землю. Эти штыри и распределительный щит в доме соединяются металлической обвязкой. Для изготовления штырей могут применяться металлические трубы, уголки, пруты. Арматуру использовать нельзя, так как она быстрее ржавеет и теряет заземляющие свойства. Между собой штыри удобно соединять металлической полосой.
Существует принципиально две схемы контура заземления:

• Линейная схема заземляющего контура, заземлители уложены в ряд и соединяются последовательно.
• Схема с замкнутым контуром, например треугольные и квадратные, в этом случае все штыри заземления образуют замкнутый круг. Такая схема более надежна и оптимальна. Если позволяет территория возле дома, то используйте её. Самой оптимально схемой будет треугольник, расстояние между штырями должно быть одинаковым от 1 м до 1,5 м.

Простая схема заземления

Организацию заземления в частном доме можно разделить на три этапа работ, на монтаж контура заземлителей в земле, подключение контура к электрическому щитку и проверку работы заземления.

Внимание! Ответственно подойдите к выбору места для контура заземления, так как в случае утечки тока над ним не должно никого быть. Можно расположить под клумбой или дорожкой. Размещать контур нужно на расстоянии от 1 до 10 метров от дома.

ЭТАП1

• Отмечаем территорию под контур треугольника, в направлении к строению выкапываем траншею глубиной 70 см.
• В углах треугольника в землю вбиваются металлические уголки или трубы на глубину ниже уровня промерзания, около 2,3 метров. Концы штырей забивают так, чтобы после засыпания грунтом над ними было еще около 50 см почвы.
• Затем эти концы соединяются методом сварки металлическими полосами, тем самым образую замкнутый контур в виде равнобедренного треугольника.
• Затем приваривается к контуру металлическая полоса, идущая к дому. На её конце, на стене дома, привариваем болт, к которому будет закрепляться заземляющий провод от шины в электро-щитке.
• Сварочные швы красятся битумной краской или мастикой, для защиты от коррозии.
• Засыпаем грунтом траншею, и красим для защиты от коррозии земляную шину, которая выступает из земли.

Внимание! Есть заблуждение, что для лучшей работы заземления можно посыпать контур перед засыпкой солью, якобы соленая почва лучше проводит ток. Не делайте этого, так как показатели проводимости тока действительно на начальном этапе эксплуатации будет лучше, но в долгосрочной перспективе ваш контур значительно быстрее заржавеет и потеряет свою способность выполнять свои функции.

ЭТАП2

Для подключения земляной шины к щитку лучше использовать медный провод желтого цвета, сечением не меньше 10 кв.мм.

Внимание! Для крепления медного провода к металлической полосе делается отверстие по диаметру болта, провод фиксируется гайкой с шайбой специальными клеммами, но не накручиваться на них. Это место соединения зачищаем до блеска и покрываем консистентной смазкой для защиты металла от окисления и коррозии.

К щиту медный провод крепится на корпус также винтовым соединением. Если дверца щита не заземлена, то заземлите её еще одним проводом.

Совет! Заранее подберите шины заземления в щитке с нужным количеством отверстий для разных линий, так как крепить два провода в одну точку запрещается.

ЭТАП3

Проверьте работоспособность выполненного защитного. Лучше проводить такую проверку раз в 3 года, для вашей безопасности. Проверка проводится омметром. Может показаться, что проверить ваш контур можно при подключении обыкновенной лампочки к фазе и контуру и она будет гореть, но это ошибочно из-за низкого электропотребления.

Сопротивление контура заземления не должно быть более 4 Ом. Советую пригласить электрика и быть уверенным в том что ваш контур заземления работает корректно.

Итоговые рекомендации

Теперь вы знаете, как правильно сделать заземление в квартире или доме. Подведем небольшие итоги:

• Заземление необходимо для защиты человека от возможного удара током в квартире или частном доме.
• Самый безопасный вариант, когда корпус электроприбора заземлен и установлено УЗО.
• В старом жилом фонде лучше ни рисковать и заменить старую проводку на трехжильные кабеля ВВГ НГ и использовать защитную автоматику, при этом пытаться решить вопрос об установке общедомового контура заземления.
• В новом жилом фонде организовать защитное заземление можно на этапе монтажа электрики используя трехжильные провода, розетки с заземлением и защитную автоматику. При попадании фазы на корпус прибора должен сработать защитный автомат. При касании токоведущих частей должен сработать УЗО.
• Сделайте отдельный контур заземления для металлической ванны и раковины, металлических труб, стиральной машины, варочной панели и духового шкафа.
• В частном доме организуйте схему с замкнутым контуром заземления из трех штырей в земле, соединенных между собой и щитком земляной шиной.
• Обязательно проверьте корректность работы заземления.

Правильное заземление в частном доме

• Важность вопроса
• Устройство контура заземления
• Разрабатываем схему
• Подготавливаем инструмент и материалы
• Монтажные работы
• Шаг 1 – Выбираем место
• Шаг 2 – Земляные работы
• Шаг 3 – Собираем конструкцию
• Шаг 4 – Контрольная проверка

Важность вопроса

Если Вы задаетесь вопросом, обязательно ли нужно делать заземление в своем дачном домике либо коттедже, то сразу же говорим, что без защитного контура нельзя обойтись. Даже по нормативам ПУЭ, СНиП и ГОСТу требуется делать специальный отвод, который обезопасит Вас от поражения электрическим током. Организация системы TN-S (ее правильное название) в сети 220 и 380 Вольт должна производиться еще при строительстве, т.к. потом это делать более затратно (необходимо будет менять двухжильный кабель на трех- либо пятижильный по всему дому).

Если вы приобрели дом, в котором отсутствует заземление, то необходимо его смонтировать и подключить. Монтаж системы заземления достаточно простой. Помимо заземления, необходимо создать молниезащиту. О том, как сделать громоотвод своими руками, мы рассказывали в отдельной статье.

Устройство контура заземления

Требования к заземлению и занулению определяются в ПУЭ Глава 1.7. Также перед организацией защитного контура рекомендуем изучить ГОСТ Р 50571.5.54-2013.

Контур заземляющего устройства представляет из себя электроды, вкопанные в землю и соединенные между собой электродом – стержнем из металла или металлической полосой. Обычно заземляющий контур делают в форме треугольника или квадрата. На фото показано, как устанавливать заземлители в траншею.

При устройстве заземления вертикальные заземлители должны закладываться на глубину 0,5-0,6 м от уровня планировочной отметки земли и выступать от дна траншеи на 0,1-0,2 м. Расстояние между электродами 2,5-3 м. Горизонтальные заземлители и соединительные полосы между вертикальными заземлителями укладывают в траншеи глубиной 0,6-0,7 м от уровня планировочной отметки земли.

Контур заземления соединяется в двух местах с помощью заземляющих проводников с внутренней заземляющей сетью дома. Она может быть выполнена так, как показано на этом фото:

На фото видно, что заземляющая полоса жестко прикреплена к стене. Заземляющие полосы можно прикрепить дюбелями или строительно-монтажным пистолетом непосредственно к стене или с использованием промежуточных деталей. Пистолетом пристреливаются полосы из листовой или полосовой стали толщиной до 6 мм. Основанием должен быть бетон или кирпич.

Далее мы предоставим к Вашему вниманию описание, как пошагово устроить заземление в своем доме.

Разрабатываем схему

Первым делом необходимо определиться со схемой заземления в частном доме, по которой Вам нужно будет сделать всю систему.

На сегодняшний день популярностью пользуются две схемы:

• Замкнутая (в виде треугольника). Ее преимущество в более надежном функционировании, т.к. если металлическая перемычка между штырями повредится, система будет все равно работать (с другой стороны). Все размеры треугольника указаны на картинке:
• Линейная. В этом случае все штыри вкопаны в одну линию, причем ряд соединяется последовательно. Минус такой системы заземления дома в том, что при повреждении первой перемычки она вся выйдет из строя (принцип гирлянды).

Мы рекомендуем Вам сделать заземление в частном доме по схеме треугольник, т.к. по сути, монтажные работы не изменятся (все равно придется копать три ямы и вбивать три штыря), но при этом эффективность будет в несколько раз выше, чем при рядной схеме. Более подробно о заземлении треугольником мы рассказали в отдельной статье!

Помимо выше предоставленных схем заземления в частном доме, можно сделать свой вариант. К примеру, забить уголки прямоугольником либо овалом. Для примера рекомендуем Вам распечатать четыре наиболее популярных варианта:

Еще один важный момент – расстояние между электродами. На рисунке выше указано расстояние 1,2 метра между электродами, длина которых составляет 2-3 метра. Это не совсем правильно. Лучше сделать расстояние между электродами равное их длине, или же не менее 3 метров.

Все дело в том, что при небольшом расстоянии между заземлителями, зоны растекания электрического тока будут накладываться друг на друга, а значит при утечке тока система будет не эффективной. Именно поэтому лучше немного разнести заземлители друг от друга, а главное – надежно их соединить сваркой или специальными зажимами.

Подготавливаем инструмент и материалы

Что касается инструментов для монтажа заземления в загородном доме (к примеру, на даче), вам понадобятся:

• сварочный аппарат (его наличие обязательно, т.к. соединение пластин и арматуры без сварки не создаст качественный контакт, тем более под почвой);
• болгарка (резать металл на подходящие куски);
• штыковая лопата;
• перфоратор;
• кувалда (чем тяжелее, тем лучше, т.к. придется вгонять штыри на 2 метра вглубь);
• набор гаечных ключей (затягивать болт).

Если Вы обладаете хотя бы небольшими навыками электрика, рекомендуем сделать сварочный аппарат своими руками! Ничего сложного в этом нет!

Из материалов следует использовать:

1. Металлический уголок из нержавеющей стали с размерами 50*50 мм, длиной не менее 2 метров. Альтернативный вариант – водопроводная труба из стали, диаметром 32 мм, толщиной стенок не менее 3,5 мм либо арматура. Также можно использовать прямоугольный профиль, главное чтобы его площадь поперечного сечения не превышала 150 мм 2 .
2. Три полоски металла длиной 120 см, шириной 4 см и толщиной не менее 4 мм.
3. Металлическая полоса из нержавейки 40*4 мм, имеющая длину от места залегания системы к крыльцу дома.
4. Болт М8 либо М10.
5. Медный провод, к примеру, ПВ-3, толщиной не менее 6 мм 2 (в зависимости от того, какое сечение принято для фазного проводника).

Важно! Не экономьте на толщине заземлителей, т.к. от этого будет зависеть долговечность и надежность вашего заземления!

Подготовив все необходимое, можно переходить к изготовлению заземления в частном доме.

Монтажные работы

Шаг 1 – Выбираем место

Сначала нужно определиться, в каком месте сделать заземляющий контур. Важность данного этапа очень высока, т.к. от выбора места заземления на дачном участке зависит безопасность использования системы. Если и случится пробой электропроводки, в результате чего сработает защита, то в месте, где находятся штыри, быть никого не должно. Присутствие человека либо животного на месте отвода электричества в почву может стать причиной летального исхода. Именно поэтому местоположение электродов выбирается с учетом того, что здесь никто не будет находиться. Лучше всего размещать отвод вдоль забора за домом, на расстоянии не больше, чем 1 метр от фундамента постройки. Дополнительно рекомендуется сделать невысокий заборчик либо бордюр для ограждения небезопасной зоны .

Если Вы не хотите портить ландшафтный дизайн участка, рекомендуем организовать систему заземления жилого дома под валунами либо какой-нибудь объемной садовой скульптурой. В данном случае и находиться никто не сможет в опасной зоне и красоте приусадебной территории ничто не навредит!

Шаг 2 – Земляные работы

Для примера рассмотрим, как правильно сделать заземление в частном доме треугольником по схеме, которую мы рассматривали выше. На данном этапе необходимо лопатой прокопать треугольник со сторонами 2-3 метра (наиболее оптимальное расстояние между уголками). Глубина траншеи должна составлять от 50 до 70 см. Такую же траншею нужно прокопать к крыльцу дома.

Шаг 3 – Собираем конструкцию

Теперь начинается основная часть процесса. Согласно схеме необходимо забить электроды на 2 метра в землю (чтобы остались только верхушки, к которым нужно будет прихватиться сваркой).

Рекомендуется болгаркой подточить вбиваемый конец, чтобы он легче пронизывал почву.

Когда все штыри буду вбиты, необходимо приварить пластины к верхушкам, чтобы получился металлический треугольный каркас (как показано на фото).

Еще одна пластина укладывается в длинную траншею, идущую к дому, и прихватывается одним концом к ближайшей вершине треугольника.

После этого можно переходить к подсоединению кабеля к пластине, используя болт и, в конце концов, засыпать все ямы грунтом обратно.

Один важный нюанс – если участок представлен песочной подушкой, токопроводимость грунта нужно будет повысить раствором соли. Жидкость необходимо разлить под основание всех электродов. Недостаток такого мероприятия – металл быстрее начнет поддаваться коррозии, что сделает заземление в частном доме не таким мощным, как нужно.

Шаг 4 – Контрольная проверка

Последнее, что Вам останется сделать – провести замер сопротивления готового заземления в частном доме. По-хорошему для измерения необходимо использовать специальный электроприбор, стоимость которого довольно высокая.

В домашних условиях можно пойти другим путем решения проблемы, более простым – проверить работоспособность с помощью лампы, мощностью не менее 100 Вт. Все что нужно – подключить источник света одним контактом к заземляющему контуру, а другим к фазе. Если лампочка будет ярко гореть – монтаж заземления в собственном доме был выполнен правильно, тускло – контакт между элементами конструкции слабый и необходимо переделывать стыки. Если же свет вообще не появился, Вы где-то допустили ошибку и нужно будет полностью пересматривать всю систему, возможно, начиная с самой схемы! Более подробно об измерении сопротивления контура заземления мы рассказывали в отдельной статье.

На этом инструкция и завершается. Надеемся, что теперь Вы знаете, как сделать заземление в частном доме своими руками! Обращаем Ваше внимание на то, что данная технология и все размеры подходит и для дачи тоже.

Более подробно увидеть весь процесс Вы можете на наглядных видео примерах:

Как сделать контур заземления в частном доме своими руками: схемы заземления и монтажный инструктаж

Строительство загородного дома включает в себя множество электротехнических работ. Среди них не последнее место занимает планирование и обустройство системы заземления, которую нельзя игнорировать по причинам безопасности и требованиям ПТЭЭП.

Делать заземление в частном доме своими руками не запрещено, поэтому в этом материале подробно рассмотрим основные этапы проектирования и монтажа контура.

Значение и необходимость заземления

Основу энергообеспечения частного дома составляет электрическая сеть, представляющая опасность для жильцов, если не применить некоторые меры по ее устранению. К таким мерам относится двойная изоляция проводников, выравнивание потенциалов, установка УЗО и дифавтоматов.

Заземление электросети также играет важную роль и предназначено, чтобы отводить появившийся в ненужном месте электроток в грунт.

Одного забитого в землю куска арматуры или профиля недостаточно. Заземление – это целая система взаимодействующих между собой элементов, связанная с другими системами.

Ее нельзя монтировать, не подобрав подходящие по параметрам детали и не произведя предварительные расчеты.

Между городскими многоэтажками и частным жильем существует разница в устройстве заземляющих систем.

В многоквартирных домах шина находится в этажном электрощите, тогда как для частного дома контур заземления зарывают буквально в землю, так как он расположен рядом и не требует больших усилий для монтажа.

Все требования к проектированию и устройству системы заземления изложены в ПТЭЭП 2.7.8. Владелец дома должен знать, что прием в эксплуатацию самостоятельно обустроенной конструкции будет проводить организация-поставщик электроэнергии.

Ее представители раз в полгода обязаны визуально осматривать наземные видимые части системы, а примерно раз в 12 лет производить выемку грунта и поверять состояние подземных элементов.

Выбор системы и составление схемы

Всего существует три системы заземления: ТТ, IT, TN, из них последняя делится еще на три разновидности – TN-S, TN-C, TN-C-S.

В частном домостроении обычно используют схемы систем TN-C-S или ТТ, причем TN-C-S выглядит более привлекательной, так как к ее монтажу предъявляется меньше требований.

Система начинается от главной заземляющей шины, которая установлена или в электрощитке дома, или в шкафу вводного устройства.

Наиболее рациональным считается решение, когда заземление расположено на опоре, перенаправляющей электромагистраль в дом.

Система ТТ используется гораздо реже. Ею занимаются представители энергоснабжающей организации, а если владелец все же решит сэкономить и самостоятельно произвести монтаж, то заверять документы придут все те же работники Энергоснаба.

Если все же рискнете и выберете схему заземления ТТ для частного дома, то не забудьте про обязательную установку УЗО!

Инструкции по монтажу заземления

Существует два способа сборки и установки подземных заземляющих конструкций. Первый можно выполнить своими силами, хотя придется потрудиться и потратить немало времени, а второй по силам только профессионалам, так как потребуется специальное оборудование и навыки измерения сопротивления.

Вариант 1 — заземляющий провод + заземлитель

Сначала рассмотрим, как самостоятельно сделать заземление в частном доме, не прибегая к платным услугам. Система состоит из двух основных элементов, каждый из которых подбирается в зависимости от условий монтажа.

Заземляющий провод – медный проводник с сечением, равным сечению фазной жилы. Он одним концом подключен к шине, расположенной в электрощите, вторым – к заземлителю, зарытому в грунт. К шине также ведут заземляющие проводники от всех электроустановок в доме.

Заземлитель – это конструкция из стальных элементов, тесно контактирующая с грунтом и служащая для выравнивания потенциалов при появлении напряжения.

При проектировании учитывают параметры сопротивления грунта, вычисляют размеры стержней и рамы, а также глубину залегания.

Существует универсальная конструкция, для создания которой не нужно производить сложные расчеты.

Для ее изготовления потребуются:

• три 3-метровых уголка 50*50 мм или стальная труба со стенкой 3 мм и диаметром 16 мм;
• три 3-метровых уголка 40*40 мм.

Также понадобится сварочный аппарат, режущий инструмент, кувалда, крепежные материалы, а для земляных работ – лопата и ведро.

1. Выкапываем траншею от дома до места установки заземлителя. Ее глубина и ширина – около полуметра.
2. Делаем разметку для вбивания штырей (уголков) в виде равностороннего треугольника со стороной 3 м.
3. В местах вершин треугольника выкапываем ямки глубиной 50 см.
4. Соединяем ямки узкими канавками по периметру, чтобы получился треугольник.
5. Забиваем уголки 50*50 в землю так, чтобы над ее поверхностью остались части длиной около 0,2 м.
6. Свариваем три уголка 40*40 в форме треугольника.
7. Привариваем треугольник к уголкам, забитым в землю.

Затем подключаем к конструкции заземляющий проводник: запрессовываем его конец круглым наконечником и с помощью болта подходящего размера прикручиваем к отверстию, высверленному в одном из уголков.

Металлические детали необходимо засыпать грунтом, лучше песком, а место монтажа заземлителя и проводника пометить табличкой, чтобы при строительных или хозяйственных работах не повредить.

Рекомендации по выбору деталей и монтажу заземлителя в грунт:

Как сделать заземление в частном доме?

Одним из условий подключения коттеджа к поселковой электросети является наличие у строения контура заземления. Его параметры электрики энергоснабжающей организации проверяют перед подсоединением вводного кабеля к домовому ВРУ. Энергетики заботятся о безопасности даже тех, кто считает подобную защиту излишней. При этом сделать заземление в частном доме можно самостоятельно. Надо лишь к монтажу всех его элементов внутри и снаружи здания подойти максимально внимательно.

Содержание

1. Заземление в частном доме
2. Варианты схем
   • Замкнутая
   • Линейная
3. Виды систем
   • TN-C
   • TN-S
   • TN-C-S
4. Особенности схем заземления 220 В и 380 В
5. Как рассчитать
6. Как сделать
   • Выбираем место
   • Материалы и компоненты
   • Порядок действий
   • Проверка и контроль
7. Частые ошибки при монтаже
8. Заземление и обнуление
9. Заключение

Заземление в частном доме

Делать заземления требуется не только в частном доме, но и во всех постройках на участке. Оно во многом бессмысленно лишь в бане или веранде, где есть только освещение. В остальном – любой электрический инструмент или бытовой прибор (стиральная машинка, плита и т.п.) может стать источником поражения током. И провод «на землю» как раз предназначен для предотвращения этого.

Принцип работы заземления

Следует разделять защитное (PE) и функциональное рабочее (FE) заземление. По зданию проводами они идут раздельными контурами и нигде не соприкасаются между собой. Первое делается с целью повышения электробезопасности и является обязательным в частных домах. Второе предназначено для правильной работы электроустановок с трансформаторами или электродвигателями и в коттеджах обустраивается редко.

Варианты схем заземления

Домовая система заземления делится на две части

1. Внутренняя.
2. Наружная.

Первая представляет собой сеть дополнительных жил в электропроводке, которые посредством розеток подходят к каждому электрическому прибору в коттедже. Вторая делается в виде нескольких железных штырей забитых в землю на участке неподалеку от заземляемого здания.

Предназначенная для отвода опасного тока в грунт наружная составляющая заземления малоэтажного дома по форме может быть замкнутой либо линейной. В обеих конструкциях используется три-четыре штыря (электрода), которые заглубляются в почву. Но в первом случае они сверху соединяются по кругу, треугольником или прямоугольником, а во втором – одной линией.

Замкнутая

Замкнутый вариант контура заземления более надежен, но требует больше материала. Для его устройства на участке возле дома придется выделять много места под яму порядка 3х3 метра. Она будет хоть и неглубокой, но большой.

Замкнутая схема заземления

Линейная

Линейный аналог дешевле и проще. Однако к внутренней части системы заземления частного дома он подключается проводником только с одного края. Если в находящейся в земле линии произойдет разрыв, то часть внешнего контура просто выпадет из работы, а сопротивление оставшейся станет слишком высоким. В такой ситуации УЗО может и не сработать когда нужно.

Системы заземления применяемые для домов

Для коттеджей существует несколько вариантов организации системы заземления. И выбор подходящего зависит не столько от схемы электропроводки в построенном частном доме, сколько от того, чем располагают энергетики в поселке.

Самой простой и дешевой является схема TN-C. Защитный проводник в ней объединен с рабочим нулевым. Вся электропроводка в частном доме в этом случае делается двухжильной (фаза и N). Жил меньше, а соответственно стоимость монтажа внутридомовой электросети минимальна.

Однако при обгорании нуля защита в TN-C просто исчезает – если в данный момент с металлическим корпусом электроприбора соприкасается человек, то он обязательно получит удар током. Этот способ заземления дома считается устаревшим и сейчас не рекомендуется к применению.

Подключение по cхеме TN-C

Гораздо более надежный вариант тот, что сделан по схеме TN-S. Здесь сразу от подстанции идут два раздельных проводника N и PE. Такое заземление частного дома наиболее совершенно с технической точки зрения, но встречается редко, так как является слишком дорогостоящим (в первую очередь для энергетиков).

Схема подключения TN-S

Чаще всего сейчас применяется вариант TN-C-S. При нем от подстанции прокидывается совмещенный PEN проводник, который при вводе в дом уже разделяется на N и PE. Это более надежно и безопасно. Но в частном секторе зачастую используется его аналог со схемой ТТ. В этом случае от подстанции также идет одна защитно-нулевая жила, но сам коттедж дополнительно защищается отдельным контуром со штыревой конструкцией возле строения.

Схема подключения TN-C-S

Особенности схем заземления 220 В и 380 В

Независимо от того, двухфазные 220 В или трехфазные 380 В подведены к участку, заземление в частном доме можно выполнить по любой схеме. Вольтаж влияет только на количество фазных жил. PEN или N все равно идут в том или ином виде от подстанции, от них при выборе и надо отталкиваться.

Как правильно рассчитать

Находящееся в земле устройство заземления должно иметь сопротивление не более 4 Ом. Чтобы сделать его расчет правильно, необходимо обладать специфическими познаниями и разбираться в соответствующих довольно сложных формулах.
При вычислении должных размеров заземляющих штырей надо учесть:

• общее количество погружаемых электродов и их форму;
• удельное сопротивление грунтов на участке (причем на разной глубине);
• влажность почвы;
• применяемый в конструкции металл;
• расстояние между электродами и многое другое.

Таблица сопротивляемости грунтов

На фото подобное устройство не выглядит сложным. Но расчеты его сложны, самостоятельно выполнять их не рекомендуется. Однако простое заземляющее устройство из стальных уголков 40х40 для организации заземления в частном доме можно рассчитать и по упрощенной формуле.

Для одиночного вертикального электрода формула следующая:
R1=0,84*P/L
Если электродов в землю погружается несколько, то они считаются дополнительно по:
R=R1/0,9*N
Здесь R – общее сопротивление устройства, R1 – сопротивление одного электрода, L – длина штыря (глубина погружения в грунт), а P – удельное сопротивление почвы.

Как сделать контур заземления

Если есть проект с полностью рассчитанной схемой заземления, то смонтировать подобную защитную систему самостоятельно не сложно. Фактически это обычная электропроводка в деревянном доме или коттедже из иных материалов. Здесь важно лишь соблюдать стандартные меры безопасности и правила электромонтажа.

Выбираем место

Контур заземления следует устанавливать:

• вдали от газопроводов, а также электрических и слаботочных сетей в земле;
• в месте, где люди и животные будут находиться только изредка (в идеале этот участок следует огородить);
• с северной стороны от коттеджа (там почва всегда более влажная, что повышает токопроводимость);
• на удалении в 1,5–2 метра от отмостки дома.

Материалы и компоненты

Чаще всего для создания заземляющий контур в грунте делают из стальных уголков 40х40. Из них делают заостренные штыри, ими же потом эти электроды соединяют сваркой.

Материалы для заземления

Порядок действий

Монтаж классической треугольной заземляющей конструкции производится в шесть этапов:

1. Вырывается траншея глубиной 50–70 см со сторонами в 2,5 метра (ближе друг к другу штыри погружать в почву не стоит, толку от них будет ноль).
2. Кувалдой по углам забиваются электроды.
3. Три погруженных в землю штыря соединяются уголками сверху сваркой.
4. К созданному треугольнику приваривается стальная полоса шириной 40 мм и с болтом на конце для крепления проводника.
5. Полоса отводится до коттеджа и фиксируется на его стене.
6. Траншея закапывается грунтом без камней.

Расчет глубины системы заземления

Проверка и контроль контура

Точно проверить сопротивление созданного устройства заземления возможно только при помощи специального прибора. Это лучше всего доверить специалистам из электролаборатории.

Частые ошибки при монтаже

Чтобы сделать заземление правильно, следует избегать следующих частых ошибок:

1. Красить погруженные в землю электроды (это приводит к резкому снижению их электропроводимости с землей).
2. Соединять электроды, уголки поверх и отводную полосу болтами (разрешена только сварка).
3. Слишком далеко отводить заземляющее устройство от коттеджа.
4. Использовать ржавый и/или тонкий металл.
5. Использовать алюминиевый провод для крепления на медной шине.

Ошибка подключения заземления

Заземление и обнуление – в чем разница

И главное – нельзя подключать заземляющий провод к нулю в розетке (заземление и обнуление являются разными частями электропроводки). Также категорически не стоит «землю» с электроприборов подсоединять к батарее либо иным металлоконструкциям без их специального заземления.

Заключение

Самому своими руками заземление в частном доме можно обустроить и без привлечения электриков. Однако его проектирование и расчеты лучше доверить специалисту. Эта система создается, чтобы обезопасить людей в коттедже от поражения электрическим током. Если профильных познаний нет, то рисковать и рассчитывать ее самостоятельно не стоит.

Смотрите также видео о
