Как правильно выбрать длину заклепки?

Как подобрать вытяжную заклепку?

Сегодня вы узнаете, подобрать заклепку вытяжную, а именно, как правильно выбрать длину вытяжной заклепки в зависимости от типов соединяемых материалов, познакомитесь с таблицей размеров и способами расчета толщины и готовыми результатами для подбора заклепок нужной длинны и толщины.

Чтобы создать неразъемное соединение чаще всего применяют заклепки. Это крепеж в виде стержневой или трубчатой детали с закладной головкой на одном из концов. Для ее установки используют метод под названием клепка, что понятно из названия самой детали.

Основные существующие типы форм:

• с замыкающимися головками (в свою очередь делятся на полнотелых, пустотелых, полупустотелых);
• отрывная (другие названия: с протяжкой, вытяжная);
• клепальная (еще называют резьбовой).

В каталоге компании «Мосопторг» предлагаем купить заклепки вытяжные цветные комбинированные (алюминий сталь) в Москве с доставкой и самовывозом по низким ценам производителя с оперативным оформление отгрузочных документов и разнообразными способами расчета.

Общие критерии, на которые нужно обращать внимание при покупке деталей:

• Характеристики прочности.
• Если материал, из которого выполнена заклепка и соединяемый ей материал неоднотипные, недолговечность соединения гарантирована.
• Деталь должна подходить геометрически. Подбирайте диаметр и длину корпуса согласно толщине материалов, которые нужно соединить. К примеру, при недостаточной длине, ее корпуса не хватит, чтобы образовать закрывающую головку. В ситуации, когда деталь длиннее, чем нужно, ее головка будет перед скрепляемым материалом. В каждом из случаев конструкция будет непрочной.
• Алюминий в составе обеспечит надежность и устойчивость к агрессивным средам и ржавчине. Это важно в ремонтных работах на предприятиях пищевой или химической промышленностей.
• Метизы из стали используют при работе с контейнерами, корпусами труб, профилями, воздухоотводами. Они характерны своей прочностью.

Какие бывают виды заклепок:

• обычный вид, диаметр головки ее буртика равен двум диаметрам ее корпуса;
• вид, где буртик увеличен (диаметр головки = трем диаметрам корпуса);
• потайной вид;
• глухой вид, ее корпус водогазонепроницаем;

Предприятия, производящие метизные строительные материалы, дают инструкции на каждый вид заклепок, где указана минимальная и максимальная толщина скрепляемого материала для всех видов заклепок. Обычно эти указания печатают прямо на упаковке.

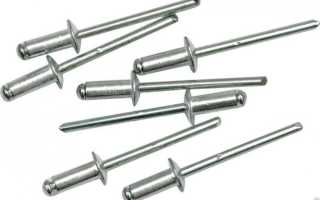

Вытяжные производят пустотелыми. На одном из концов детали располагается головка. С помощью подвижного стержня, который во время установки протягивают через заклепку, ее расширяют. Формируя вторую головку, стержень стягивает скрепляемый материал. После завершения процесса стяжки стержень обычно обламывают.

Метизы такого типа (отрывные) набирают все большую популярность в последние годы. И на то есть весомые причины:

• устанавливать их технологически очень просто;
• для монтажа детали достаточно, чтобы конструкция была доступна с одной стороны;
• нет необходимости поддерживать заклепку с ругой стороны;
• инструмент, используемый при монтаже, максимальной доступный и компактный;
• существует множество разных типов заклепок;
• из-за простой технологии, работы по установке выполняются быстро.

Пустотелыми протяжные заклепки называют из-за отверстия, которое остается после установки. Через них обычно протягивают провода или устанавливают другие крепежи внутрь. Нормальная головка в диаметре в два раза больше диаметра самой детали. Кроме нормальных есть и увеличенные головки, т.е. их диаметр в три раза больше диаметра детали.

Производятся также водонепроницаемые и газонепроницаемые протяжные заклепки. Их используют, если нужно получить герметичное соединение.

Расчет длины вытяжной заклепки и толщины

Предварительно рассмотрим таблицу с типовыми размерами. Технические характеристики заклёпок регламентируют нормативы ГОСТ Р ИСО 15973-2005 и DIN 7337.

L (длина тела), мм

d (диаметр отверстия), мм

D (диаметр тела), мм

Совет при монтаже: отверстие сверлят на 0,1-0,2 мм шире диаметра заклёпки, т.к она расширяется в момент движения фиксирующего стержня.

Итак, в таблице выше, рассмотрели длину заклепки. Но не все так просто. Нужно учитывать, что втулка при протяжке стержня сильно расширяется на конце. Этот процесс отнимает несколько миллиметров. Поэтому применяем формулу:

где L1 – фактическая «полезная» длина, S – сумма толщины материалов для соединения, D – диаметр тела.

Допустим, нам нужно приклепать к железу толщиной 6 мм табличку с аналогичным показателем, равным 3 мм. Итого 9 мм. По логике вещей, подойдёт метиз 2,4×10 (третья строчка сверху в таблице). Но посчитаем по формуле:

L1 = 9 + (1,2 × 2,4) = 11,88 мм.

Получается, что нужна заклёпка, как минимум заклёпка 3,2×12 с длиной тела 11,80-12,60 мм.

Для удобства смотрите ниже таблицу подбора с готовыми расчётами:

Диаметр гильзы, мм

Длина гильзы, мм

Толщина материалов, мм

Монтаж вытяжных заклепок: инструмент и правила

Заклепочник – специальный инструмент в виде пистолета, который используют для установки деталей протяжного вида. Пистолеты механического типа сейчас пользуются меньшей популярностью. Это обусловлено тем, что электрические инструменты с аккумулятором более производительны.

Как правильно монтировать скрепляемые материалы, если для этого применяется вытяжная заклепка?

• Не соединяйте материалы, толщина которых превышает рекомендуемые производителем значения (обозначают как Еmax).
• Не скрепляйте материалы, толщиной меньше значений, рекомендуемых заводом-производителем (обозначают как Еmin).
• Сырье, из которого сделаны метизы и детали, которые вы собираетесь скреплять, должны подходить друг другу.
• Подбирайте заклепку с корпусом, соответствующим прочности того, что вы собираетесь скреплять.
• Позаботьтесь об обеспечении надежной фиксации соединения, когда будете сверлить в них отверстия. Любые зазоры между ними должны отсутствовать.
• Относительно неразъемного соединения, вытяжная заклепка должна быть расположена перпендикулярно (угол 90 градусов).

Какие материалы больше всего подходят для протяжных заклепок?

Учитывая способ монтажа такого типа изделия, логично, что для его изготовления используют два вида сырья, при этом сырье для стержня более прочный, чем для заклепки. Если не соблюдать это требование, то стержень, просто-напросто, разрушится быстрее, чем выполнит свою функцию. Используют обычно или совсем разные материалы, или одного типа, прочность которых разная. Вот самые подходящие компоненты для изготовления заклепок отрывного типа:

• Заклепка из алюминия, стержень – оцинкованная сталь. Для обозначения деталей из такого сырья используют надпись Al/St. В такой паре сам корпус детали делают из сплава магния и алюминия, так что называть их алюминиевыми не совсем корректно. Причем магний в таком сплаве может содержаться в разных количествах (1%; 2,5%; 3,5%; 5%). Прочность детали увеличивается пропорционально увеличению магния.
• Окрашенный алюминий, оцинкованная сталь. Для обозначения деталей из таких материалов используют надпись Al/St 0000, где 0000 – номер цвета, соответствующий раскладке RAL (универсальная система выбора цветов лакокрасочной продукции). Детали выполнены из того же сплава алюминия и магния. Сверху заклепка покрашена с помощью порошковой краски определенного цвета.
• Алюминиевая заклепка и стержень. Для обозначения деталей из таких материалов используют надпись Al/Al.
• Алюминий, нержавеющая сталь. Обозначение Al/A2.
• Нержавеющая сталь.Обе части детали делают из нержавейки, но марки стали разные (для стержня используют сталь прочнее). Для обозначения деталей из таких материалов используют надпись A2/A2 или A4/A4.
• Медь, оцинкованная сталь. Обозначение Cu/St.
• Медь, бронза (Cu/Br).
• Медь, нержавеющая сталь (Cu/A2).
• Оцинкованная сталь. Обе части детали делают из оцинкованной стали разных марок (для стержня используют сталь прочнее). Для обозначения деталей из таких материалов используют надпись St/St.

Заклепки вытяжные алюминиевые: все размеры

Как подобрать вытяжную заклепку по длине

Корректный монтаж заклепки подразумевает формирование правильной формы запирающей головки, при этом должны отсутствовать любые избыточные наплывы или зазоры. Чтобы добиться этого, потребуется правильно определиться с длиной заклепочного стержня. А она, в свою очередь, зависит напрямую от таких параметров, как:

• Тип заклепки;
• Тип соединяемых материалов;
• Их толщина.

Размерные варианты заклепок достаточно многочисленны. Чтобы сделать правильный выбор, рекомендуется прибегнуть к соответствующим справочным материалам. В таблицах размеров можно найти обычно следующие параметры с диапазонами значений:

• Размер заклепки;
• Толщина скрепляемых элементов;
• Материалы, из которых эти элементы изготовлены;
• Размер шляпки (бортика) заклепки;
• Диаметр монтажного отверстия.

Рекомендуется придерживаться максимально приближенного результата к нужным диапазонам. Более того, производители заклепок и сами настоятельно не рекомендуют использовать заклепки для соединения материалов с толщиной менее рекомендованного предела, а также выше верхних границ.

Если отступить от них, то соединение окажется некачественным, если его вообще можно будет осуществить…

В качестве примера можно привести следующую ситуацию. К примеру, приходится работать с материалом толщиной в 16 миллиметров. Согласно таблице, рекомендуется использовать заклепки размерами 3.0х20, 3.2х20, 4.0х20 и другие. Первый вариант граничит с возможными по всем критериям. Лучше к нему не прибегать. Иначе есть риск повредить материалы, при этом нет гарантии качества соединения.

При этом, чем меньше первый параметр, тем будет меньше и размер головки. Вышеприведенные третий параметр и все, которые следуют потом, можно считать избыточными. Ведь размер заклепки окажется, скорее всего, чересчур большим, что увеличит и размер головки.

Следовательно именно размерный параметр 3.2х20 (то есть, второй) оказывается наиболее предпочтительным. Далее по таблице подбирается длина заклепки. Здесь она равна 20 миллиметрам. Все в порядке, можно начинать работать с такой заклепкой.

Но обычно для проведения расчета длины заклепки, не пользуются сложными таблицами. Порой бывает достаточно только сложить общую толщину всех скрепляемых деталей и прибавить к полученному результату диаметр самой заклепки. Почти всегда этого бывает вполне достаточно для обеспечения надежного соединения.

Обработка дерева и металла

Виды заклепок. Заклепка представляет собой металлический стержень с головкой различной формы (рис. 1), называемой закладной. При выполнении клепки вставляют заклепку в отверстия двух соединяемых деталей и ударяют молотком по выступающей части стержня. При этом выступающая часть стержня расплющивается, и образуется замыкающая головка (рис. 2).

Изготовляют заклепки того же материала, что и соединяемые детали: стали, меди, алюминия и т. п. То есть, например, стальные детали соединяют стальными заклепками, медные — медными.

По форме закладных головок различают заклепки с полукруглой головкой, потайной головкой и плоской головкой (рис. 3).

Выбор формы заклепки зависит от того, где будет использоваться заклепочное соединение. Так, при клепке мостов, где нужна высокая прочность соединяемых частей, применяют заклепки с полукруглыми головками. Там, где мало свободного места, ставят заклепки с потайными головками и т. д. Посмотрите на рис. 4, и вы сразу поймете разницу между соединением впо-тай и простым заклепочным соединением деталей.

Запомните! Головка заклепки, образованная от расклепывания стержня, называется замыкающей.

Размеры заклепки с потайной головкой. К размерам заклепки относят диаметр, длину стержня и диаметр головки.

Длину заклепки, необходимой для прочного соединения деталей, определяют так. К толщине склепываемых пластин (деталей) прибавляют диаметр стержня заклепки. Допустим, что толщина двух пластин равна 6 мм, а диаметр стержня заклепки — 3 мм. Длина заклепки должна быть 9 мм, так как, проведя простое арифметическое действие, получим: 6 мм (толщина двух пластин)+3 мм (диаметр стержня заклепки) = 9 мм. Это и будет длина заклепки.

Приведем еще пример определения длины заклепки: толщина первой детали 5 мм, толщина второй детали 4 мм, диаметр стержня заклепки 4 мм. Длина заклепки равна: 5 + 4 + 4=13 мм.

Но чтобы соединение склепанных деталей было прочным, диаметры заклепок следует подбирать в зависимости от толщины деталей. Вот примерное соотношение:

Запомните! Для образования замыкающей головки при клепке впотай стержень заклепки должен выступать над склепываемыми деталями на величину своего диаметра.

Прочность и надежность заклепочного соединения зависят от качества клепки, правильного подбора и расчета заклепок по диаметру и длине.

Виды заклёпок

Различают три вида заклёпок.

Это стандартная заклёпка забивная с разными головками:

• заклепка, имеющая полукруглую головку, применяется для соединения металлических конструкций и используемая в машиностроении, самолетостроении и других видах производства, например, в строительстве ;
• заклёпка, имеющая потайную головку, применяется для соединения листовой стали, используется, в основном, в строительстве;
• заклёпка, имеющая плоскую или полупотайную головку, применяется при строительстве судов, при сооружении мостов и тому подобных;
• заклепка пустотелая, имеющая полукруглую головку.

На какие еще моменты требуется обратить внимание

Чтобы правильно выбрать заклепку, потребуется учесть и такие моменты, как:

• Прочность заклепки на разрыв и срезание;
• Взаимовлияние скрепляемых материалов и материала, из которого заклепку изготовили. Оптимальным вариантом всегда считается взять те же самые материалы. Например, во избежание образования гальванопары;
• Геометрические параметры заклепки, а также некоторые другие моменты, которые относятся к особо специализированным случаям.

Каждый из этих пунктов заслуживает отдельного подробного рассмотрения, однако в рамках данной статьи всему уделить внимание просто невозможно.

Итак, следуя вышеприведенным рекомендациям, можно будет обеспечить качественное и долговечное соединение при помощи правильно подобранных вытяжных заклепок.

Виды заклепок

Что такое заклепка? Это цилиндрический стержень из пластичного металла (может быть полым или нет) с головкой определенной формы на одном конце. Эта головка называется закладной. В процессе установки, за счет сплющивания металла стержня со второй стороны, образуется вторая головка. Она называется замыкающей (закрывающей).

Могут быть составные заклепки (например, популярные вытяжные или винтовые), которые состоят из корпуса и стержня. Но суть от этого не меняется: закладная головка упирается в материал, а на другом конце, за счет пластичности металла, формируется вторая головка. Просто она формируется за счет того, что стержень вытягивается и расширенной частью сминает вторую часть.

Типы стержней и закладных головок

Заклепки отличаются формой головки и стержнем. По типу стержня они бывают:

• со сплошным стержнем (высокая нагрузочная способность, но тяжело устанавливаются);
• полупустотелые (часть стержня возле закладной головки сплошная, часть — пустотелая);
• пустотелые (головка и стержень имеют цилиндрическое сплошное отверстие, легко расклепываются, но высокие нагрузки не переносят).

Виды заклепок по типу стержня и закладной головки

Заклепки имеют следующие виды головок (на фото выше):

• Полукруглая (высокая и низкая). Иногда называется еще сферической. Наиболее надежные, создают прочный шов.
• Цилиндрической и конической (плоской). Применяются, если соединение находится в агрессивной среде.
• Потайная и полупотайная. Устанавливаются, когда крепеж не должен выступать над поверхностью. Наиболее ненадежное соединение, используется только при необходимости.

Рядом могут быть установлены разные заклепки

Каждый из видов закладных головок встречается с каждым типом стержня. Подбирают их в зависимости от планируемой нагрузки. На максимальные нагрузки нужны метизы со сплошным стержнем и полукруглой головкой. На не слишком нагруженные швы можно применять и пустотелые, но они не обеспечивают герметичности. Если важна такая характеристика, то ставят полупустотелые.

Типы заклепок

Несмотря на то что сварка стала доступной даже непрофессионалу, клепка не теряет популярности. Ведь не все металлы можно варить, да и сварной шов подвержен коррозии. Поэтому постоянно появляются новые разновидности заклепок, так что полного перечня точно нет. Рассмотрим основные и более популярные.

• Классические или обычные. Универсальные, применяются для всех типов швов. Отличить можно внешне — напоминают грибки.
• Полутрубчатые (стержень наполовину полый). Требуют меньше усилий при установке, но и прочность имеют невысокую. Используются в соединениях с небольшой механической нагрузкой.

Из какого материала должна быть заклепка

Заклепки обычно берут из того же материала, что и соединяемые детали — это позволяет избежать электрохимической коррозии. Обращают внимание и на прочностные характеристики. Но, как правило, при соединении алюминиевых деталей, прочности алюминиевых метизов достаточно.

Вообще, заклепки делают из таких металлов:

• сталь:

• обычная — марок Ст2, Ст3, Ст10;
• коррозионностойкая Х18Н9Т;
• оцинкованная;

При соединении медных деталей допустима установка латуни и меди. Алюминий соединяют алюминиевыми сплавами. Стальные листы — соответствующими марками стальных заклепок. Есть также смешанные метизы — из двух разных металлов (химически не конфликтующих). Чаще всего встречаются алюминиево-стальные.

Для установки фасадных элементов, откосов, отливов, металлочерепицы и профлиста, используются обычно вытяжные заклепки из оцинкованной окрашенной стали. Окраска — в тон с деталями.

Заклепка – один из самых удобных и быстрых в монтаже крепежных элементов, обеспечивающих надежное неразъемное соединение. Сегодня существует огромное многообразие форм и размеров клепального крепежа, но самыми первыми были изобретены заклепки под молоток. Они использовались при строительстве судов, мостов и других металлических инженерных сооружений, где с успехом заменяли сварные соединения. Сегодня этот старейший вид крепежа изготавливается из современных материалов, поэтому не утратил своей популярности и даже расширил сферу применения.

Подбор размеров заклепок

Заклепки подбирается исходя из толщины соединяемых металлов. Важны при этом: параметры закладной головки, диаметр стержня. По диаметру стержня определяется диаметр сверла, которое используется для подготовки отверстия в соединяемых деталях. Примерно определить диаметр заклепки можно удвоив толщину соединяемых деталей. Длина стержня — не менее 2 диаметров заклепки, причем выступающая часть должна быть не менее 1,25-1,5 от диаметра.

Размеры вытяжных заклёпок: таблица и правила расчёта толщины

Работа с металлом – дело непростое. Допустим, нужно собрать из гнутого листа нержавейки водосточную трубу. Использовать сварку? Высокая температура деформирует заготовку. Взять болты с гайками? А как быть с внутренней стороной, туда особо не подлезешь.

Для случаев, когда есть доступ только с одной стороны, подойдёт заклепка вытяжная: размеры метиза начинаются от 2,4×6 мм, где 2,4 – диаметр, а 6 – длина полой трубки.

Принцип действия

Вытяжные заклепки состоят из гильзы, внутри которой находится стержень с уплотнением на конце. На техническом языке это уплотнение называется пуансон. В процессе клепания на стержень оказывается давление, заставляющее пуансон деформировать конец стержня в подобие шляпки. При этом также расширяется и сама гильза, фиксируя место крепления.

Работа с заклепками характеризуется относительно высокой скоростью, что можно записать в преимущества этого метиза. Заклепки всегда обрабатываются различными составами, стойкими к агрессивной среде, высокой влажности и перепадам температуры, что позволяет увеличить срок их службы.

Таблица размеров

Технические характеристики заклёпок регламентируют международные нормативы. Это ГОСТ Р ИСО 15973-2005 и DIN 7337. Приведём таблицу с типовыми размерами:

Отверстие сверлят на 0,1-0,2 мм шире диаметра заклёпки. Так проще вставить втулку, плюс она расширяется в момент движения фиксирующего стержня.

Виды вытяжных заклепок

Классификация вытяжных заклепок, как и в случае других метизов, определяется сферами их применения, а также составом рабочего материала, с которым предстоит иметь дело. Именно на этих двух факторах держится понимание того, как правильно сделать выбор заклепки вытяжной при покупке.

• Стандартные вытяжные заклепки. Принцип их работы был описан выше.
• Распорные вытяжные заклепки. Имеет удлиненную гильзу, которая сминается при клепании, образуя больше материала для фиксации. Это очень удобно, если необходимо скрепить разные по толщине и составу материалы.
• Усиленные вытяжные заклепки. Имеют нестандартную форму головки, напоминающую наконечник стрелы. Такая заклепка обеспечивает герметично закрытое соединение, имеющее повышенную устойчивость к растяжению и боковым нагрузкам.
• Лепестковые вытяжные заклепки. При клепании тело метиза раскрывается лепестками, которые втыкаются в рабочую поверхность, обеспечивая большую площадь фиксации.
• Рифленые вытяжные заклепки. Предназначены для глухих отверстий. Применимы не только для металла, но и для дерева.
• Закрытые вытяжные заклепки. Имеют глухую гильзу, которая обволакивает головку стержня в процессе работы, обеспечивая полностью герметичное соединение.
• Многозажимные вытяжные заклепки. Гильза таких заклепок производится из более мягкого металла, нежели обычно. Метиз регулируется в широком диапазоне, исходя из толщины рабочего материала. Вид соединения эстетичен и приятен для глаза.

При каких работах используют заклепки

Соединения с помощью заклепок отличаются прочностью, долговечностью, устойчивостью к вибрационным и ударным нагрузкам. Заклепки для заклепочника находят применение в авиа- и кораблестроении, а также при следующих условиях:

• в соединениях, где нужно минимизировать изменение структуры металла;
• при недопустимости перегрева и коробления конструкций;
• если скрепляют разнородные, трудно свариваемые или не свариваемые материалы;
• при затруднительном доступе к деталям и контролю качества;
• когда необходимо предотвратить распространение усталостных трещин.

Заклепка тяговая и вытяжная

Иногда в описании заклепки можно встретить наименование «тяговая». Это все та же вытяжная заклепка без каких-либо изменений. По-видимому, старое название сохранилось с тех времен, когда для вытяжных заклепок не существовало унифицированного инструмента. Стержень вытягивали подручными средствами, например, плоскогубцами. Такое соединение иногда используется и в наши дни, но хорошей фиксацией оно не отличается. Рекомендуется использовать заклепочники, которые стоят недорого и есть в каждом строительном магазине.

Перед покупкой

Применение заклепок всегда обусловлено тремя важными нюансами. Во-первых, первостепенную роль играет прочность соединения. Во-вторых, проверьте, какое у вас оборудование и какие комплектующие к нему подойдут. И в-третьих, разберитесь с экономической целесообразностью работы и планируемых покупок. При любой деятельности, какие бы материалы вы не крепили и какими бы соединителями не пользовались, всегда важно помнить, что любой заклепочный материал обладает своей вязкостью и пластичностью, на основе которых и строится сам алгоритм действия такого соединения. Заклепки ВСЕГДА изготавливают из меди, малоуглеродистой стали или алюминиевых легкодеформируемых сплавов. Внимательно изучайте типы заклепок при планировании работ.

Резьбовые заклепки

Перейдем к резьбовым заклепкам. Работа с ними – самый универсальный способ соединения составляющих элементов конструкции. Виды резьбовых заклепок разнообразны, но суть едина. Алгоритм прост и гениален: заклепка накручивается на «дорн» заклёпочника вставляется в отверстие, фиксирует соединяемые материалы. При этом заклепка деформируется, образуя надежное соединение, прочно удерживающее отдельные части при вибрации и движении. Самый главный плюс — это низкая вероятность повредить при клепании соединяемые части, которые практически не испытывает нагрузки, не царапается и не сминается. Потому резьбовые заклепки применяют в бытовой технике, облицовке автомобилей и отделке помещений. Такие комплектующие изготавливают из алюминия, стали, нержавеющей стали. Типы резьбовых заклепок, их особенности и состав всегда указаны на упаковке.

Вытяжные заклепки

Другой известный вид заклепок — вытяжные. Они дешевле резьбовых, справиться с ними проще и быстрее, потому они при деле там, где необходимо закрепить лист металла сотнями или даже тысячами заклепок. Виды вытяжных заклепок различаются, в основном, моделью буртика. Так называют края «шляпки», расположенной на теле заклепки. Разные типы вытяжных заклепок изготавливаются обычно из стали, нержавеющей стали, алюминия, меди. В отличие от предыдущего типа гильза деформируется, благодаря стержню, который запрессовывается в гильзу, образуя жесткое соединение. Основной плюс этих комплектующих – высокая скорость и простота работы с ними.

Обычные заклепки

Классическая заклепка — это самый распространенный метиз для клепки листов металла, известный с самых древних времен. В нашей стране забивные заклепки зафиксированы требованиями ГОСТа еще в советские годы. Имеют широкое распространение в строительстве и вообще во всех сферах, связанных с наличием высоких нагрузок на металлические конструкции, так как такими заклепками можно соединять листы толще 30 мм. Однако установка этих метизов возможна только с учетом наличия опоры со стороны, обратной плоскости соединения, так как это компенсирует ударную нагрузку во время закрепления заклепки.

Алгоритм действий выглядит следующим образом:

• Происходит наметка будущих соединений.
• Листовой материал фиксируется струбцинами или иными способами. Иногда имеет место сварка. Высверливаются сначала крайние точки. Заклепки вставляются так, чтобы головка находилась с обратной стороны поверхности, которую соединяют.
• Собственно, сам процесс расклепывания с помощью молотка или специального ударника, при котором хвостовик расплющивается во вторую головку.

В процессе обязательно сверяйтесь с ГОСТом, так как слишком тонкое тело заклепки может не полностью заполнить отверстие, что может привести к обрыву соединений при перерезывающей боковой нагрузке. Слишком длинный хвостовик также может навредить конструкции, так как металл будет подвергаться неправильной деформации. Существуют марки заклепок, которых обязательно надо прогреть до высокой температуры для увеличения пластичности. Также многие заклепки обрабатываются специальными составами, предотвращающими электромеханическую коррозию. Внимательно изучите упаковку перед приобретением.

Применение

Разнообразие сфер использования вытяжных заклепок, как уже упоминалось, стремится в бесконечность. Но все же можно выделить основные отрасли, в которых этот метиз стал традиционным.

Как выбрать заклепки

Многие люди, открыв данную статью могут подумать о том, что сложного в том, чтобы выбрать заклепку. Однако если вы пролистаете ее дальше, то поймете, что данный этап работ имеет гораздо больше нюансов, чем может показаться на первый взгляд.

Заклепки являются одним из старейших крепежных инструментов в мире. По существу, заклепка представляет собой гладкий цилиндрический стержень, в качестве материала в основном используется металл. Конструкция проста, головка с одной стороны, основание на противоположном конце.

Что отличает заклепки от большинства креплений, так это то, что они являются постоянными. После установки они не снимаются, в процессе демонтажа их приходится ломать. Установка же, напротив, довольно проста: в материале подготавливаются отверстия, сверлятся либо пробиваются заранее, вставляется заклепка, после чего торчащий конец, обычно забивают, тем самым плотно скрепляя две части. Первоначально имеющаяся головка носит название заводской, в то время как полученная деформацией – самшитовой или цеховой.

Существует множество стилей заклепок, таким образом спектр применения, характеристик и возможных материалов также крайне разнообразен.

Итак, заклепка — это крепежный элемент, используемый для соединения листового материала. Соответственно, если вы думаете о том, как выбрать заклепку отвечайте себе на два главных вопроса: «для какого материала?» и «где будет узел крепления?».

Теперь давайте поговорим о том, где могут применяться заклепки. Области их использования настолько обширны, что перечислить все не хватит ни времени, ни сил прочитать статью до конца, поэтому расскажем только об основных:

• Сфера строительства. Часто можно встретить при скреплении и монтаже вентиляционных систем, фасадных элементов, крепление листовых материалов, каркасы, облицовка и прочие строительные работы.
• Машиностроение. В узлах крепления практически всей техники, включая автомобили, тяжелую технику, самолеты, поезда и другие.
• Бытовые товары. На всех современных бытовых приборах используются заклепки, в том числе и электротехнике.
• Пищевая и медицинская промышленность. Многое пищевое оборудование, цистерны, баки также изготовляются с применением заклепок.

Соответственно для того, чтобы выбрать заклепки надо знать материал для которого они будут применяются, технологию крепления и предполагаемые условия эксплуатации.

Как выбрать материал заклепки?

Один из главных критериев выбора — это материал, из которого будет изготовлен крепежный элемент.

Заклепки могут быть:

1. Алюминиевые, устойчивы к образованию коррозии, хорошо переносят химические агрессивные среды, могут использоваться как декоративные элементы (лакированный алюминий), используются для крепления материалов внешних конструкций или в узлах, подверженных агрессивной среде;
2. Нержавеющие, не подвержены коррозии и агрессивным средам, используются для пищевой промышленности, внешних конструкций и на химических предприятиях;
3. Оцинкованные, не подвержены коррозии, могут использоваться для многих вариантов конструкций на улицах, а также для узлов в трудных условиях эксплуатации;
4. Из полиамида, пластика, такое вариант креплений подойдет для гнущегося листового материала;
5. Медные, идеальны для монтажа кровли из меди, а также элементов фасадных конструкций, устойчив к образованию коррозии, при этом они не токсичны, и очень долговечны;
6. Цветные, под покраску, тут все просто, изделия идеально подойдут для окрашивания, а краска не облезет долгое время.

Как выбрать заклепку по форме?

Для начала определитесь с размером и длиной заклепки. Длина выбирается в зависимости от того, какова толщина скрепляемых листов и диаметр заклепки. Диаметр тем больше, чем большую нагрузку будет нести на себе узел крепления.

• Вытяжная заклепка используется для крепления стройматериалов к основной конструкции.
• Заклепка-гайка имеет резьбовую нарезку, позволяющую соединять не только листовые материалы, но и дополнительные элементы конструкции.
• С широким бортиком предназначены для креплений с усиленной нагрузкой, позволяя обеспечить надежность конструкций.
• Потайная головка заклепки позволит сделать крепление незаметным, что актуально для «финишных» работ.

Если вы уже смогли выбрать заклепки, то перед покупкой обязательно следует поинтересоваться соответствию изделий международным стандартам и ГОСТу.

Заклепки с твердой головкой
Оригинальный дизайн заклепки, восходящий к бронзовому веку. Твердые заклепки могут быть деформированы просто молотком, обжимным инструментом или пистолетом для заклепок, в зависимости от размера и мягкости материала. Один из самых надежных, простых и безопасных видов.

Заклепки из высокопрочной стали
Заклепки из конструкционной стали использовались в течение сотен лет и были основными заклепками для крепления металлических конструкций. Несмотря на удивительную прочность, они требуют нескольких квалифицированных рабочих для установки и должны быть нагреты непосредственно перед использованием, чтобы сделать их достаточно мягкими для деформации.

Трубчатые заклепки
Полутрубчатые или трубчатые заклепки имеют углубление или отверстие на конце, противоположном заводской головке, что облегчает деформацию и требует меньшее усилие. Наиболее популярны для широкого потребления.

Вытяжные заклепки
Слепые вытяжные заклепки — это трубчатые заклепки, более известные как поп-заклепки. Их особенность в том, что для установки требуется только одна рабочая сторона. Вариантов решения и конструкции также есть множество. Слепые заклепки идеально подходят для мест, где доступ возможен только с одной стороны.

Заклепки с резьбой
Закручивающиеся заклепки представляют собой еще одну форму глухой заклепки с короткой оправкой. Конструкция представляет собой гильзу с внутренней резьбой, после фиксации, в центр вкручивается стержень заклепочника и передняя стенка фиксируется, при этом гильза сминается, создавая неподвижное соединение. Могут использоваться, когда отверстие проходит не через весь лист, панель или блок.

Самозакрывающиеся заклепки
Такие заклепки вовсе не требуют отверстия для монтажа. Вместо этого самозакрывающаяся заклепка имеет конец, который предназначен для перфорирования через верхние листовые материалы в нижние. Для этого требуется специальный инструмент, заклепочник, в промышленных целях, обычно использует пневматический, он создает карман, в блоке, в который расширяется конец заклепки, удерживая соединение.

Подробнее о классической конструкции
Этот способ широко применяется и по сей день, его надежность и простота, несмотря на некую архаичность и трудоемкость процесса, являются неоспоримыми плюсами, метод занимает лидирующие позиции в авиастроении, при конструировании мостов и других объектов промышленного масштаба.

Нормативы при клепаном соединение
На каждую заклепку существуют свои ГОСТы, соблюдение которых при изготовлении и непосредственно во время клепки – дает максимальный результат. К примеру, в строительной отрасли при работе с высоконагруженными стальными конструкциями пользуются советскими ГОСТами, их соблюдение дает наилучшую прочность.

Подведем итог

В завершении стоит отметить плюсы и минусы заклепочного соединения в целом, они актуальны для любых видов заклепок и в полной мере касаются современных типов: вытяжных и резьбовых.

Плюсы использования заклепок

• Высокая скорость монтажа
• Прочная фиксация соединения
• Плотность прижима
• Возможность крепления тонколистовых заготовок
• Защищённость крепежного соединения
• Низкая цена

Недостатки соединений заклепками
Справедливости ради стоит отметить три основных минуса, в зависимости от области применения, их можно отнести к неявным.

• Заклепочный тип соединения предназначен строго для крепления неподвижных деталей.
• Соединение неразъемно. Для разборки придется срезать или высверливать шляпку клепки. Что усложняет демонтаж.
• Требуются специальные приспособления. Для работы с современными резьбовыми и вытяжными заклепками необходим заклепочник. Качественный инструмент стоит денег, но значительно ускоряет монтаж и повышает надежность.

Купить резьбовые и вытяжные заклепки с доставкой
У нас в интернет-магазине «Крепотдел» вы найдете широкий выбор заклепок из различного материала; цветные заклепки; резьбовые и вытяжные, любого диаметра и размера. Мы уверены, в качестве представленного товара. Вы можете заказать заклепки онлайн, предварительно оформив покупку, либо же приехать к нам в магазин в Новосибирске, где опытные консультанты объяснят и помогут с выбором.

Размеры вытяжных заклепок – над чем следует подумать при расчете?

Вытяжные заклепки – один из способов создать неразъемное соединение листовых материалов толщиной до 45 мм, да еще со сквозным отверстием размером в 5 мм, которое потом можно использовать для каких-либо целей. Что нужно знать об этом крепеже, разберем в статье.

1 Первое знакомство с вытяжной заклепкой

У этого крепежа есть несколько других названий – заклепки с протяжкой или отрывные. Ведь процесс крепления обычно выглядит, как вытягивание, а заканчивается отрывом стержня, на котором был насажен элемент. Сама заклепка пустотелая, именно поэтому внутреннее отверстие потом можно задействовать. Часто в нем удачно помещаются провода или какой-нибудь крепеж. Пропорции диаметров головки и корпуса заклепки обычно 1 к 2, но в некоторых типоразмерах 1 к 3. Изначально красивая головка есть только с одной стороны, вторая сторона упирается в утолщенный наконечник стержня. Этим узким концом она продевается в отверстие скрепляемых материалов, потом стержень начинают вытягивать.

Его утолщенный конец въезжает внутрь заклепки, расширяя ее тело и образуя удерживающую головку с другой стороны. Потом стержень отламывают и достают остатки изнутри образованного крепления, оставляя там отверстие. Хотя можно их и не доставать, если они не будут мешать дальнейшему использованию скрепленного объекта. В последнее время вытяжные заклепки можно увидеть все чаще, и на это есть много причин. Это очень удобно, когда мы имеем доступ к месту соединения только с одной стороны, да и поставить такой крепеж очень просто. Сам инструмент для склепывания стоит недорого, места много не занимает. Во время работы не придется каким-то образом фиксировать второй конец заклепки перед вытягиванием. Это в свою очередь ускоряет процесс и повышает производительность. Растущая популярность заставляет производителей работать над разнообразием продукции.

Наряду с обычными, существуют и специальные вытяжные заклепки. Например, водонепроницаемые или не пропускающие газ. Называются они глухими или герметичными. Независимо от вида устанавливаются эти соединительные элементы с помощью заклепочника, специального пистолета. Он может быть механическим и пневматическим, естественно, во втором случае производительность возрастает в разы. Можно найти и аккумуляторные электрические модели.

2 Какой материал выбирать при покупке?

Сразу стоит отметить, что выбирать придется два параметра – материал стержня и самой заклепки. Очевидно, чтобы стержень смог запрессовать заклепку и не поломаться, он должен быть прочнее. Это достигается двумя способами – либо материалы для этих двух компонентов разные, либо один и тот же, но разной технической прочности. Разберем примеры и маркировку. Дешевле всего алюминиевые вытяжные заклепки. Но это не чистый металл, а сплав с магнием, обозначается формулой AMrX, где Х – это число, отражающее процент магния в материале.

Если стержень сделан из оцинкованной стали, то маркировка заклепки будет Al/St. Если оба элемента сделаны из алюминия, то Al/Al.

Но стержень в этом случае должен иметь большее содержание магния в своем составе, чтобы быть крепче самой заклепки. Когда стержень сделан из нержавеющей стали, маркировка проставляется Al/A2. Когда стержень и заклепка сделаны из нержавейки, вы увидите маркировку A2/A2 или A4/A4. Очевидно, что тут опять крепость стержня должна быть выше. Когда материал – оцинкованная сталь, то маркировка – St/St. Вытяжные детали могут быть сделаны из меди. Когда стержень будет стальной оцинкованный, код – Cu/St, если бронзовый – Cu/Br, из нержавеющей стали – Cu/A2.

3 Как не ошибиться с размером?

Если вариантов деталей по прочности материала немного, то размеры более многочисленны, и правильно их подобрать поможет справочник, в котором легко разобраться самому. Там вы найдете четыре колонки: размеры заклепки, толщину соединяемых материалов (диапазон значений), диаметр бортика (шляпки) и диаметр отверстия (тоже диапазон значений). Естественно, приближаться, а то и переходить за границы диапазонов не рекомендуется.

Приведем пример. Толщина скрепляемого материала – 16 мм, какие размеры заклепки нам подойдут? 3.0х20, 3.2х20, 4.0х20 и другие. Первый вариант находится на грани возможностей по всем параметрам. Отчего нет уверенности, что размеры этой заклепки позволят выдержать ей не только сам процесс соединения, но и последующую эксплуатацию изделия. Причем чем меньше первый параметр, тем меньше диаметр головки, что также можно назвать фактором надежности. Третий и последующие варианты из таблицы уже представляются излишними, так как диаметр самой заклепки, а значит и отверстие в ней будет очень широким. Это, конечно, увеличивает и ширину шляпки.

Но это все будет излишним, размеры отверстия для продевания заклепки будут очень большими. Вероятно, что в материалах суммарной толщиной 16 мм не будет возможности без особой деструкции сделать большое отверстие. Поэтому размеры 3.2х20 кажутся оптимальными, так как для диаметра 3.2 мм толщина 1,6 см находится в середине охватываемого этим размером диапазона, остается только подобрать длину, которая тут 20 мм, и можно приступать к работе. В особых случаях тщательно стоит проработать и вопросы прочности материала, данные следует искать в справочниках по металлам.
