Как правильно установить тиски на верстаке?

Здесь я расскажу о том, как исполнил свою давнюю мечту – сделал суперверстак ;-), а также подробно опишу установку столярных тисков и изготовление упоров и гнёзд для них в верстаке.

Столярные тиски для верстака.

Начал я прежде всего с покупки тисков для верстака. Для комфортной работы на верстак идеально брать двое тисков – одни тиски устанавливаются справа сбоку для зажима длинных деталей,

вторые тиски – слева спереди для зажима коротких деталей и досок при строгании кромок.

(Рисунки взяты из американских журналов по древоделию для иллюстрации моих слов, так как сам я поработать на верстаке ещё не успел ;-)).

В продаже можно найти как отечественные столярные тиски, так и импортные (в основном, в интернет-магазинах). Импортные тиски намного дороже, при таком же качестве, если не хуже. Я приобрёл столярные быстрозажимные тиски «Зубр Эксперт 175 мм».

Ещё есть такие же тиски на 225 мм – эти размеры обозначают ширину губок. Тиски на 225 мм намного тяжелее, если 175 мм весят 9 кг, то 225 мм – все 20. В принципе, приобретённые мною тиски вполне достаточны для комфортной работы – ширина губок 175 мм, ход винта – 21 см.

Столешница для верстака.

Следующий важный этап при изготовлении верстака – изготовление или подбор столешницы для верстака. У меня как раз имелась отличная старая, толстая и тяжёлая, и при этом идеально ровная, дверь размерами 2 метра на 70 см. Её я и отложил на верстак.

Планирование тисков и верстака.

Далее я отметил расположение тисков на столешнице.

Вот теперь я получил исходные размеры для изготовления подверстачья – той основы, на которой будет лежать столешница с тисками.

Место для верстака было определено ещё заранее – под самым светлым окном.

Я решил сделать верстак во всю длину стены, и главной задачей было вписать столешницу с тисками в это пространство, чтобы можно было удобно работать с тисками.

Понятно, что для комфортной работы верстак должен стоять как скала, не колыхаясь и не шатаясь. В моём случае я решил добиться монолитности верстака его жёстким прикреплением к стене (то бишь, сделать верстак стационарным, а не отдельно стоящим) и применением толстых брусков при сборке каркаса подверстачья.

Сборка подверстачья.

Итак, после кропотливых раздумий, примерок и снятий размеров расчерчены окончательные чертежи подверстачья, составлен список нужных материалов и продуман план работ. Можно приступать к осуществлению задуманного.

Первым делом прикрепляю основной несущий брус и стойки, привинчивая их к стене.

За ним устанавливаю второй несущий брус.

Этот брус закреплён в привинченных к стене стойках с помощью паза, выпиленного электролобзиком.

Разумеется, постоянно пользуюсь уровнем, соблюдая горизонталь и вертикаль плоскостей.

Основа подверстачья заложена.

Привинчиваю к полу брусы, которые станут базой для ножек подверстачья.

И начинаю собирать жёсткую конструкцию подстолья, скрепляя брусы в полдерева.

Соединение в полдерева я делал быстро, с помощью дрели и лобзика.

Лицевые брусы подстолья я просто привинтил к поперечным брускам на саморезах.

Отмечу, что при разметке подстолья лучше утапливать его под столешницу сантиметра на два-три – удобнее будет сметать в совок стружки и пыль со столешницы.

Отпиливаю под размер ножки подверстачья, ставлю под каркас подстолья и скрепляю саморезами сверху сквозь продольные брусы, а внизу – наискосок через ножки в нижний брус.

При сверлении отверстий их прямоугольность обеспечиваю направляющей для дрели. Кстати, сечение всех брусов у меня вышло 100х50мм, а ножек – 100х70мм.

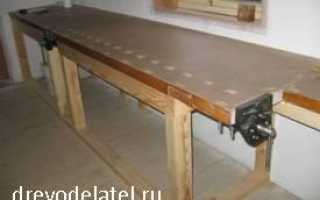

Подверстачье готово! К моему удивлению, конструкция оказалась очень прочной и монолитной, так что запланированные ранее для усиления каркаса косоуры между несущими брусами и стеной, а также уголки между брусами подстолья ставить не понадобилось.

На этом этапе, перед установкой столешниц с тисками, самое время пролачить весь каркас верстака, чтобы дерево со временем не потемнело и не испортилось.

Опубликована : 11.09.2011
Просмотров 37034

Оценка : (33)

Верстак в гараж своими руками: как правильно изготовить

Самодельный верстак в гараж – рабочий стол для выполнения многочисленных слесарных операций, электромеханических и монтажных работ. Для удобства хранения инструментов и мелких деталей в конструкции имеются ящички и полочки.

В статье предлагается познакомиться с видами верстаков, как построить верстак в гараж.

Какие бывают виды верстаков

В гараже обычно устанавливаются три вида верстаков:

Для обработки металла или слесарный.
Для обработки дерева или столярный.
Универсальный — для всех видов работ в гараже.

Изделия отличаются материалом для изготовления столешниц. Для слесарных работ она выполняется из металла, иначе, машинное масло, пролитое на деревянные поверхности, оставит масляные следы.

К тому же обработка металлических изделий производится прикладыванием больших усилий и использованием достаточно острых инструментов, что может навести дереву вред.

Столярные верстаки для гаража своими руками служат для обработки деталей из дерева, их можно изготавливать меньшей прочности, а значит и цена их будет ниже. Крышка для таких моделей может быть из дерева или обтянута линолеумом.

Лучший вариант для автолюбителя — универсальный верстак своими руками для гаража. Преимуществом таких изделий является разная комплектация полок и ящичков, для содержания всевозможных инструментов, для работы слесаря или плотника.

Отличный внешний вид гарантирует надежное покрытие поверхности порошковым материалом, как показано на фото, на длительный срок.

Как изготовить металлический верстак

Перед тем, как построить верстак в гараже необходимо приобрести такой инструмент:

Болгарку с кругом и шлифовальным диском.
Аппарат для сварки с электродами.
Спецодежду и приспособления для защиты от сварки.
Строительный уровень.
Рулетку.
Шуруповерт.
Электрический лобзик для раскраивания фанеры.
Электрическая дрель.

Материалы для работы:

Равносторонние профильные уголки 50х4, длиной 6,4 метра и 40х4, длиной 6,75 метра.
Прямоугольная труба 40х60, с толщиной стенки 2 миллиметра, длиной 24 метра.
Полоса стальная 40х4, длиной 8 метров.
Лист стальной, толщиной два миллиметра, размеров 2,2х0,75 метров для изготовления столешницы.
Доски для столешницы, толщиной 50 миллиметров.
Фанерные листы для ящиков и стенок стола, толщиной 15 миллиметров.
Для ящиков стола направляющие.
Шурупы.
Саморезы по металлу.
Анкера.
Краска по металлу и дереву.

Совет: Верстак из таких материалов будет изготовлен размерами: стол – длина 220 сантиметров, ширина -75 сантиметров. В ней можно разместить двое тисков на концах стола, наждак и прочий инструмент.

Порядок изготовления верстака своими руками:

Раскраивается имеющийся материал.

Читать еще: Как дробить зерно в домашних условиях?

Для изготовления каркаса берется профильная труба, для ребер жесткости – уголок, из которого формируется каркас верстака и делается окантовка столешницы.

Из стальной полосы будут делаться направляющие для боковых панелей. Из нее изготавливаются и кронштейны для фиксации ящиков и фанеры. Для ящиков берется фанера.

Сборка и сварка каркаса для верстака:

сваривается из двух труб длиной 2,2 метра и двух труб по 0,75 метров каркас столешницы;
по краям верстака привариваются четыре боковые ножки длиной 0,9 метра;
между ними устанавливаются перемычки, для жесткости конструкции;
собирается конструкция для ящиков из труб и приваривается к столешнице;
их каркасы усиливаются ребрами жесткости.

Сборка каркаса для столешницы. Для этого берутся два уголка по 2,2 метра и два по 0,75 метра и свариваются полками вверх. Через 40 сантиметров привариваются ребра жесткости для конструкции;
Каркас для устройства укладывается на трубы каркаса верстака и приваривается.
Собирается обрешетка панели для инструмента из одного уголка длиной 2,2 метра и четырех по 0,95 метра. Два из них фиксируются по бокам и два посередине конструкции. Панель для крепления инструмента приваривается к столешнице.
Для того чтобы верстак своими руками в гараж имел хорошую устойчивость привариваются полоски металла, которые будут служить ребрами жесткости. Как их ставить хорошо показывает видео.
Изготавливаются ящики на самодельные верстаки для гаража. Для этого из фанеры нарезаются заготовки и скручиваются шурупами.

Совет: Количество ящиков выбирается от желания владельца изделия. Их можно разместить с двух сторон или с одной ящики, а с другой открытые полки.

Устанавливаются направляющие для ящиков, как показано на фото.

Укладываются доски на каркас столешницы.

Совет: Доски следует брать длиной 2,19 метра и шириной 245 миллиметров. Но если их нет, заготовки укладываются поперек по 740 миллиметров длиной. Перед укладкой досок, их следует обработать антисептическим средством, что убережет материал от гниения.

Верстаки самодельные для гаража из металла красятся. Это предотвратит образование коррозии. Особенное внимание следует уделить сварным швам. Их нужно хорошо зачистить шлифовальной машинкой.
Крепится верхний лист столешницы саморезами к деревянным доскам.
Устанавливаются ящики.
Крепится фанера на боковые стенки, щит под столом, полки.

Как установить тиски на слесарный верстак

Тиски – необходимый атрибут верстака слесарного.

Совет: Крепить их из-за большого веса непосредственно к столешнице не следует. Между металлом на столе и тисками нужно положить металлическую прокладку один миллиметр толщиной.

В прокладке сверлятся отверстия для анкерных болтов. Такие же отверстия просверливаются и в столешнице. Конструкция фиксируется анкерными болтами.

Какие требования предъявляются по технике безопасности к верстаку:

Конструкция должна обладать устойчивостью, не раскачиваться, не сдвигаться с места при прикладывании к нему небольших усилий.
Организация рабочего места должна быть такой, чтобы ничего не мешало при работе.
Все углы и выступающие элементы должны быть закругленными без режущих кромок.
После окончания работы за верстаком рабочее место убирается от стружки, масла и других материалов.
Правильно изготовленный верстак может выдерживать нагрузку до 200 килограмм.

Использование качественного верстака в своем гараже – залог удобного проведения работ для его владельца.

Особенности столярных тисков

Тиски столярные являются полезным приспособлением и обязательно должны присутствовать у любого домашнего мастера. Они обеспечивают надежную фиксацию детали из дерева в процессе ее обработки.

Некоторые умельцы, не желая тратиться на их приобретение, в этих целях применяют различные вспомогательные устройства. Но они не обеспечивают в полном объеме выполнение технологических операций в столярных работах, особенно повышенной сложности.

Устройство столярных тисков

Это приспособление очень простое по конструкции, надежно в использовании и позволяет значительно облегчить производство работ. Его преимущества:

Возможность монтажа в любом месте мастерской: на верстачную плиту или на самостоятельно выполненную опору.
Если не требуется его использование – можно демонтировать до наступления такой необходимости.
Обеспечение безопасности выполнения работ – обрабатываемая деталь не может выскользнуть.

Принцип работы тисков

Столярные тиски состоят из следующих узлов:

опора, включающая стационарные детали;
подвижная губка для зажатия;
две кулисы, обеспечивающие перемещение деталей;
ходовой винт;
вороток, передающий вращающий момент на ходовой винт.

Опора приспособления неподвижно крепится к поверхности верстака или отдельной стойке посредством длинных саморезов или болтовых соединений. Многие серийные модели верстачных тисков предполагают применение заменяемых планок на движимых и зафиксированных губках.

Они зависят от того, какие заготовки предполагается зажимать. С целью увеличения универсальности эти планки изготавливаются из стали или полимеров. Они позволяют предохранять от деформации зажимаемые детали из мягкого материала.

В устройстве многих верстачных тисков предусмотрено пружинное приспособление, облегчающее зажатие деревянных заготовок больших габаритов. Допускается установка подобного узла и на устройство, собранное самостоятельно.

С его помощью легко предварительно зафиксировать деталь, но зажав ходовым винтом. Если этот механизм отсутствует, изделие до момента фиксации приходится удерживать под собственным весом вручную, что значительно затрудняет работы.

Сборка столярных тисков своими руками

Тиски – простое приспособление, их легко приобрести в магазине, на рынке предлагаются различные модели, но чаще всего они изготавливаются из стали. А для станины иногда используется чугун.

У многих моделей предусмотрены отверстия для крепления к столу, тиски такого образца довольно удобны в работе, но не всегда домашние мастера могут себе позволить незапланированные траты. Нередко стандартные приспособления не подходят для условий отдельно взятой мастерской или выполняемых работ.

Приемлемым вариантом, не требующим существенных финансовых вложений, является сборка столярных тисков своими руками. Еще дешевле, одновременно с этим, обойдется самодельный верстак.

Чтобы это стало возможным, на первом этапе требуется разработать эскиз и заготовить необходимые составляющие. Зажимные губки могут быть изготовлены из деревянных брусьев. А кусок металла, служащий в качестве неподвижной губки, закрепляется к верхней верстачной плите и будет являться несущей опорой устройства.

Одним из важных узлов в конструкции – зажимной винт. Его диаметр должен быть не менее 20 мм. Чем больше подберется длина элемента, тем более крупные детали легко будет зажать тисками.

Понадобятся две стальные кулисы, для их изготовления подойдут любые прутки, диаметр которых составляет как минимум 10 мм.

Читать еще: Резиновая краска что это такое?

Важность воротка

Управление столярными тисками осуществляется посредством воротка, передающего вращающий момент на ходовой винт. Это справедливо и для самодельного приспособления. Воротком способна послужить стальная планка или трубка требуемой длины, вставляемая в паз или отверстие головной части резьбового винта.

Размер выполняемого паза или диаметр отверстия должен соответствовать толщине использующейся планки или диаметру прутка. От длины воротка зависит величина прилагаемого усилия при зажатии заготовки.

Допускается использование для этой детали обычного гаечного ключа, в разъем которого запрессовывается головная часть резьбового винта. Несложно зафиксировать на винте гайку под необходимый размер. Но требуется надежно зафиксировать ключ, чтобы он не соскочил в самый ответственный момент.

Но лучше, если вороток будет выполнен из прута, со свободным скольжением через отверстие в резьбовом винте, такой подход максимально облегчит работу.

Деревянные приспособления

Чтобы изготовить подвижную и неподвижную губки верстачных тисков понадобится два бруска из дерева. Рекомендуется использовать сосновую древесину, этот материал характеризуется требуемой мягкостью и прочностью одновременно.

Выполняется сверление отверстий необходимого диаметра: два – для кулис, одно – для зажимного винта. Чтобы обеспечить соответствие для обоих отверстий, рекомендуется выполнять сверление одновременно, зажав две губки между собой. Учитывая характер применяемого материала, для этой цели надо воспользоваться гвоздями, они после сверления убираются.

Порядок монтажа

Когда все предварительные работы выполнены и детали подготовлены, можно начинать непосредственно монтаж тисков. Выходящие с тыльного края станины кулисы крепим гайками, предварительно нарезав резьбу. Гайку следует накрутить и на винт. Чтобы обеспечить ее фиксацию, выполняется соответствующий паз на поверхности станины, в соответствии с размерами гайки.

После монтажа неподвижной станины, винта и кулис, устанавливается подвижная губка. На край резьбового винта, выходящий за переднюю поверхность передвигающейся губки, с проложенной шайбой накручивается гайка и контргайка, для обеспечения крепления.

После того как все элементы закреплены, устанавливается вороток.

Столярные тиски готовы к применению. При проворачивании воротка, винт входит в гайку на неподвижной станине и притягивает подвижную губку.

Деревянные тиски изготовить самостоятельно достаточно просто. Кроме того, их можно выполнить в соответствии с размерами обрабатываемых деталей. От этого зависит расположение кулис, длина ходового винта. Можно удлинить губки и выполнить два зажимных винта, что позволит зажимать более длинные детали. Здесь каждый должен определять самостоятельно требуемые размеры, в зависимости от того, для каких работ будут использоваться тиски.

Тиски с запрессованной гайкой

Эта разновидность тисков для верстака более проста по конструкции, чем вышеприведенная. Приспособление отличается вертикальным расположением подвижной и неподвижной губок.

Подвижная губка крепится в нижней части к стационарной установке посредством стальной скобы. В средине деталей размещается резьбовой винт. Для фиксации, гайка, в которую она вкручивается, запрессовывается в стальной П-образный профиль, прикрепляемый на саморезах к задней поверхности стационарной губки.

Чтобы гайка не выскочила, запрессовка происходит горячим методом – с предварительным нагревом профиля, что облегчит зажатие гайки. Вороток крепится аналогично предыдущей модели. На зажимающих поверхностях губок монтируются стальные уголки. Эти тиски не предназначены для массивных изделий, но достаточно компактны и удобны в применении.

Столярные приспособления из автозапчастей

Проявив сообразительность, легко сделать тиски из старых ненужных деталей, например, автомобильных амортизаторов. Еще следует подобрать:

стальной угловой профиль;
гайку М20;
шпильку;
шток от газового упора для воротка.

К верстаку тиски крепятся через отверстия, просверленные в угловых частях амортизаторов. Используются болты с коническими головками, если детали автомобиля отжечь, ход у них станет легче.

Самостоятельно изготовить это простое, но очень эффективное приспособление по силам любому непрофессионалу, если ему не приходилось ранее заниматься слесарными или столярными работами. Но польза для хозяйства будет существенная.

Видео: Тиски столярные своими руками

Как сделать быстросъемную платформу для слесарных тисков

Одним из незаменимых приспособлений в любой мастерской являются тиски. Как известно, их существует достаточно большое количество разновидностей, и применять, например, столярные тиски в качестве слесарных невозможно.

В столярной мастерской применение слесарных тисков требуется достаточно редко, и выделять для них специальное место на верстаке нецелесообразно. Губки столярных тисков расположены вровень с поверхностью верстака, а сами они изготовлены из древесины.

В данной статье Олег, автор YouTube канала «VORON-M» расскажет Вам, как можно сделать простую быстросъемную платформу для небольших слесарных тисков.

Это приспособление можно очень легко изготовить даже минимальным набором инструментов.

Материалы , необходимые для самоделки.
— Ламинированная фанера
— Болты, шайбы, гайки, саморезы по дереву
— Наждачная бумага, столярный клей.

Процесс изготовления.
Итак, у автора имеются небольшие, 4-дюймовые слесарные тиски, самое удобное место для установки которых — фиксация во встроенных в верстак столярных тисках.

Материалом для переходника послужит листовая ламинированная фанера толщиной 32 мм. На обрезке фанеры размечаются контуры основания и ребра.

Благодарю Олега за простое, но полезное приспособление для столярной мастерской!

Всем хорошего настроения, крепкого здоровья, и интересных идей!
Подписывайтесь на телеграм-канал сайта, чтобы не пропустить новые статьи.

Авторское видео можно посмотреть здесь.

Столярные тиски для верстака: делаем своими руками

Мастерскую домашнего умельца, часто работающего с изделиями из дерева, сложно представить без такого полезного приспособления, как столярные тиски. Используя это зажимное устройство, которое несложно изготовить своими руками, можно выполнять различные технологические операции с деревянными деталями.

Конструкция столярных тисков не настолько сложна, чтобы отказываться от идеи сделать их своими руками

Многие, руководствуясь желанием сэкономить на приобретении столярных тисков, используют для фиксации деревянных деталей подручные приспособления (например, струбцины). Однако такие универсальные устройства не позволяют эффективно выполнять многие технологические операции по дереву, а их металлические зажимные элементы оставляют на мягких деревянных поверхностях неприглядные вмятины.

Читать еще: Как просверлить каленое стекло в домашних условиях?

Если же обрабатываемые деревянные детали должны отличаться не только качеством, но и эстетичным видом, то без тисков, специально предназначенных для выполнения столярных работ, не обойтись. Серьезно сэкономить на приобретении серийных моделей можно и более оптимальным способом – изготовить столярные тиски своими руками.

Самодельный верстак с тисками

Как устроены тиски для выполнения столярных работ

Конструкция тисков для столярных работ состоит из следующих элементов:

опоры, которая одновременно является неподвижной зажимной губкой;
подвижной зажимной губки;
двух металлических направляющих, по которым перемещается подвижная губка;
ходового винта, обеспечивающего перемещение подвижной губки;
воротка, за счет которого ходовому винту сообщается вращение.

Основные части тисков для столярного верстака

Неподвижная опора столярных тисков надежно фиксируется на поверхности верстака, для чего используются длинные шурупы или болтовые крепежные элементы. Во многих серийных моделях предусмотрена возможность использования сменных накладок на подвижную и неподвижную губки. Такие накладки, повышающие универсальность столярных тисков, могут быть изготовлены из металла и полимерных материалов.

Поскольку верстачные тиски часто используются для обработки габаритных деревянных изделий, в конструкции многих моделей предусмотрен пружинный механизм, который облегчает выполняемые манипуляции. Такой механизм, который может быть установлен и на самодельные столярные тиски, обеспечивает предварительный зажим детали (окончательно она фиксируется при помощи ходового винта). Если этот механизм в конструкции верстачных тисков отсутствует, то столяру придется долго держать на весу деревянную заготовку, прежде чем к ней подведется подвижная зажимная губка.
