Как правильно сварить печь для бани?

Как сварить печь для бани: устройство, преимущества и инструкция по изготовлению своими руками

Одним из важных этапов обустройства частной бани на участке является изготовление и монтаж отопительной печи.

Громоздкие и трудоемкие печи из кирпича или камня можно оставить профессионалам, а вот сварить печь в баню из металла своими руками под силу даже начинающему банщику.

• Характеристики и чертежи самодельных печей для бани
• Конструктивные особенности и разновидности печей
• Технология изготовления металлической печи для бани своими руками
  • Возведение фундамента под печь
  • Пошаговая сборка печи

Характеристики и чертежи самодельных печей для бани

Металлические печи для бани и сауны – отопительные устройства, которые используются для обогрева помещений и подогрева воды. Самодельные конструкции обладают рядом отличительных характеристик:

• доступность и дешевизна материала для изготовления;
• компактные габариты и небольшой вес;
• простая и универсальная конструкция;
• быстрый и эффективный нагрев;
• долговечность и практичность;
• легкость в сборке своими руками;
• простота в ежедневном уходе.

Важно! Для монтажа самодельной печи не требуется получения разрешительной документации.

Остановив свой выбор на сборке металлической печи, следует учитывать основные недостатки устройства. К ним относится:

• постоянный контроль над работой прибора;
• высокая вероятность получения ожогов при непосредственном контакте с металлической поверхностью;
• пожароопасность.

Важно! Металлические печи обладают низкой теплоемкостью — для более продолжительного сохранения тепла их зачастую облицовывают защитным экраном из кирпича, оставляя зазор для прослойки воздуха.

Габариты печки просчитываются в индивидуальном порядке с учетом размера помещения, в котором она будет эксплуатироваться. Прежде чем приступить к изготовлению, необходимо тщательно изучить рабочие чертежи и схемы сборки.

Конструктивные особенности и разновидности печей

Банная печь конструктивно состоит из следующих элементов:

• Зольник. Располагается под топочной камерой и предназначается для сбора золы после сгорания топливного материала.
• Поддувало. Защитная дверка, которая предусматривает естественную циркуляцию воздуха в топочной камере для лучшего горения.
• Топка. Предназначается для закладки и сгорания топлива, в результате которого происходит обогрев помещения и нагрев воды.
• Колосник. Разделяет топочную камеру на два отсека, верхний – для закладки и сгорания топлива, нижний – для сбора золы.
• Печной теплообменник. Встраивается в дымоход или топливную камеру для нагрева воды и отопления.
• Дымоходная труба. Используется для вывода отработанных газов, выделяемых при сгорании топливного материала.
• Шиберная задвижка для дымоотвода. Предназначается для создания естественной тяги в печном оборудовании. От размера задвижки зависит интенсивность и скорость сгорания топливного материала.

По типу используемого топлива современные отопительные печи для бани бывают:

• Дровяными. Самый простой и долговечный вариант печной конструкции, изготовленной из кирпича, камня или металла. Подобные устройства обеспечивают быстрый и эффективный нагрев помещений любого размера. В качестве топлива могут использоваться дрова, пеллеты, брикеты и твердый топливный материал.
• Газовыми. Устройства с функцией постоянного подогрева работают на природном газе или жидком горючем. Обеспечивают быстрый и равномерный нагрев помещений за небольшой промежуток времени.
• Электрическими. Подобные агрегаты различаются габаритами, рабочей мощностью и функциональными возможностями. Электрические печи способны поддерживать высокий температурный режим. Несмотря на свою практичность и долговечность, являются достаточно энергоемкими, поэтому подходят в качестве дополнительного источника обогрева.

Технология изготовления металлической печи для бани своими руками

Самому сварить печь для бани достаточно просто, поскольку изготовление самодельного отопительного оборудования не требует наличия серьезных расчетов и схем.

По своим техническим и эксплуатационным характеристикам готовое устройство абсолютно не будет уступать заводским изделиям.

Итак, как сварить печку для бани своими руками из доступных материалов? Для начала следует подготовить надежное основание под самодельное устройство.

Возведение фундамента под печь

Несмотря на компактные габариты и небольшой вес металлической печи, механическая нагрузка на пол в месте монтажа устройства будет значительной. Поэтому под печь нужен прочный и надежный фундамент.

Оптимальный вариант для металлической конструкции – фундамент из бетона . Все работы проводятся в следующем порядке:

1. В месте установки печи подготавливается котлован глубиной до 55 см. По ширине котлован должен превышать габариты печи на 10 см с каждой из сторон.
2. На дно засыпается гидроизоляционная песочная подушка высотой до 12 см. Плотно трамбуется и увлажняется.
3. Далее устанавливается опалубка из нешироких досок, верхняя часть которой должна быть на уровне чистового пола.
4. Между досками устанавливается каркас из арматурных прутьев.
5. Выполняется заливка фундамента бетонной смесью и трамбовка строительным вибратором.
6. После застывания бетона опалубка демонтируется, а сверху выкладывается площадка из огнеупорного кирпича в 2 ряда. Высота готовой площадки должна быть выше уровня пола на 20 см.

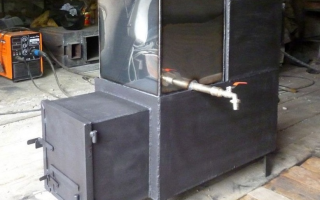

Пошаговая сборка печи

Самый доступный вариант самодельной печи – из листового металла толщиной до 6 мм. Размеры готового устройства: высота – 75 см, ширина – 55 см, длина – 85 см.

Для сборки основных элементов конструкции используется сварка. Все работы проводятся в следующем порядке:

1. Болгаркой подготавливаются 4 заготовки для будущих стенок. Две имеют размеры 65 × 85 см, две – 65 × 55 см. Размеры днища, внутренней перегородки и верхней части конструкции составляют 54 × 84 см для припуска при наваривании стенок к основанию.
2. Дно выкладывается на ровное основание. Вначале фиксируется одна боковая стенка, далее проверяется правильность полученного угла угольником. Аналогично фиксируются остальные стенки – вторая боковая и задняя. После сборки стенок тщательно свариваем все соединительные швы по периметру.
3. Внутри корпус разделяется на три отделения – для золы, топки и каменки.
4. Для фиксации внутренних перегородок используется уголок размером 3 × 3 см. Подготавливается четыре заготовки по 84 см каждая.
5. Две заготовки фиксируются сваркой на боковые стенки на уровне 14 см, остальные – на уровне 40 см.
6. В заготовке для перегородки размером 54 × 84 см делается небольшой отступ в 5 см и вырезается отверстие 15 × 25 см. Далее привариваются арматурные прутья диаметром 10 мм, которые используются в качестве колосника. Расстояние между отдельными элементами – 10 мм.
7. В заготовке для лицевой стороны с отступом в 4 см от нижней части проделывается отверстие 10 × 25 см в качестве дверки для зольного отделения. Отступив от изделия 4 см, проделайте еще одно окно 15 × 25 см для закладки топлива.
8. Лицевая часть приваривается к конструкции.
9. Во внутреннюю часть корпуса устанавливаются уголки на перегородку для колосников и фиксируются сваркой.
10. На крыше проделывается выходное отверстие для трубы. Далее выполняется фиксация крышки по периметру.
11. Выполняется установка трубы и фиксация сваркой по окружности основания.
12. Монтируются защитные дверки при помощи фиксирующих элементов.
13. На заднюю часть корпуса устанавливается водяной бак.
14. Сверху на топочную камеру выкладываются банные камни.
15. В завершении привариваются ножки, изготовленные из металлических уголков, длиной до 12 см.

Теперь любой владелец бани сможет сварить печь своими руками и создать практичное и надежное отопительное устройство.

Сварить печь в баню – задача для умелого сварщика

Стоит подумать и о бане, в которой вы установите своего же изготовления печь, металлическую печь, схем изготовления которых, можно найти немало.

Вот только одна загвоздка – эта задача предварительно потребует от вас пройти курсы сварщиков.

Все варианты печей для бани довольно просты – и это залог успешного решения вопроса, как сварить печь для бани своими руками

Топка – основное время при изготовлении печи своими руками занимает именно она, но пристальное внимание нужно равномерно распределить между всеми элементами, мелочей здесь нет

Естественно, мы имеем в виду ваш выбор – печь из металла. Ведь существует и другой вариант — кирпич. Но тут уже курсов не найти.

Варить, может, и не строить, но знаний требует не малых

Единственный выход из положения – искать тех ещё живущих на этой планете под названием Земля страшно уважаемых аксакалов-мастеров, сохраняющих для нас это искусство возведения кирпичных печей для бани . Поэтому, всё-таки, варим, соблюдая некоторые условия.

Предварительные условия

Среди предварительных условий, которые обязательно нужно держать в голове:

• Обеспечение надёжного фундамента печи бани, из какого материала бы она не состояла. Здесь не обойтись без исследования грунта под баней. В любом случае фундамент под печью требует дополнительного укрепления.

Сама баня из бревен, но обратите внимание на фундамент и прилегающую к печи части стены – они предельно укреплены и из кирпича и железобетона

• Обеспечение защиты стен бани от воздействия повышенных температур. Баня – всегда дерево, в виде сруба или вагонки на стенах, а значит, повышенная пожароопасность в любом случае. Эту опасность значительно увеличивает установка печи, поэтому без средств защиты не обойтись ни в коем случае.
• Подготовка кровли крыши для провода дымохода, ведь печь – это далеко не только топка, поддувало и каменка. Печь – это и надёжная тяга, а значит исправный и выполненный по всем правилам дымоход с трубой наружу.

При решении вопроса, как правильно сварить печь для бани, очень важно определить удобное расположение каменки – на фото она сверху, но это не единственно возможный вариант

• Отсюда вывод – настоятельное требование создание подробной схемы, как самой печи, так и места её установки. Более того, сбор материала и подготовка подробного алгоритма всех действия. Только это и принесёт успех.

Полезный совет!
Советуем обратить самое пристальное внимание на грунт под вашей баней.
Если грунт склонен к сбору влаги, так называемый, пучинистый, то требуется его укрепление.
Часто оно заключается в простой выемке грунта на глубину до полутора метров и замену его на хорошо утрамбованную песочно-гравийную смесь.
Более того, под печью требуется установить дополнительное укрепление в виде железобетонной плиты, не менее чем на 30% превышающую по своим горизонтальным размерам размеры самой печи.

Ход работ

Если подготовка проведена на должном уровне, сначала разберем предполагаемый фронт работ — схему печи.

Схема

Схема основана на трубе диаметров в 15-20 см.

• 1 – вырез для поддувала;
• 2 – топка (за топочной дверкой);
• 3 – каменка, здесь применён не так распространённый вариант закрытой каменки;
• 4 – дверка каменки
• 5 – кран;
• 6 – бак, часто применяют бак открытый, что освобождает от необходимости устанавливать кран, это упрощает и удешевляет схему;
• 7 – дымовая труба;

Инструкция по варке такой печи – цепь строго определённых последовательных действий, здесь не обойтись без дисциплины, ну и конечно, запаса умелого владения сварочным аппаратом

• 8 – площадка квадратной формы;
• 9 – кирпичная кладка, труба и необходимость теплоизоляции требуют;
• 10 – заслонка;
• 11 – горизонтальная пластина корпуса;
• 12 – окно для дымовой трубы;
• 13 – крышка;
• 14 – окно;
• 15 – днище;
• 16 – решётка;
• 17 – стальная пластина;
• 18 – колосник;
• 19 – ушки;
• 20 – стальное кольцо.

Варим

Весь ход решения задачи, как самому сварить печь для бани, будет состоять из следующих шагов:

• Снизу в трубе делаем вырез (1) для поддувала размерами 18-20 на 5-6 см.
• Над поддувалом монтируем сваркой круглую стальную пластину толщиной 12 мм.
• Вырезаем в пластине прямоугольное окошко для размещения колосника. Для закрепления колосника привариваем с 4-ёх сторон 4 ушка.
• В трубе вырезаем дверку топки размером 25 на 30 см. Дальше работа по установке самой дверки, а это – навешиваем петли, дверь и защелку для неё.
• Над топкой на высоте в 10 см от днища бака привариваем отрезок трубы 30 на 35 см для каменки. Завариваем заднюю часть трубы, а на передней делаем дверку 25 на 30 см.

Сварка все-таки требует наличия определенного опыта

Полезный совет!
Здесь и далее приведены, само собой, ориентировочные размеры, но советуем, как можно точнее их придерживаться.

• Привариваем из стального прутка ограждение для каменки, чтобы камни не вываливались (хотя решить эту задачу можно на своё усмотрение).
• Закрепляем в верхней части печи стальную муфту шириной в 50 мм и толщиной в 5-7 мм. Одну половину муфты привариваем к корпусу печи, вторая будет использоваться для монтажа бака.
• К нижней части бака привариваем круг толщиной 8 мм с заранее вырезанным отверстием для дымовой трубы диаметром в 12-15 см. Фиксируем нижнюю часть трубы в днище бака, чтобы гарантировать протечку воды в топку.

Дело практически завершено: вариант самостоятельно изготовленной печи

• Закрываем верхнюю часть бака полукругом из стали и делаем в нём отверстие для трубы, привариваем саму трубу. Заметьте, при этом треть площади должна остаться открытой для залива воды. Крышку в этом месте можно смонтировать в любой момент.
• Последняя операция – к трубе в 30 см от бака привариваем стальную пластину 30 на 30 см, что понадобится для монтажа трубы.

Выводы

Как видите, сварочные работы очень большие. Не случайно говорят – варим печь для бани. Причём мастер должен владеть не только принципами соединения деталей, но и резки отверстий, что является отдельным умением.

Поэтому понятно – работа для настоящих умельцев, имеющих под рукой и соответствующее оборудование. Но знайте, что такая возможность – сделать печь для бани своими руками – есть, и она вполне достижима, при желании.

По завершении, не забыв ещё раз пройтись по стыкам, получаем, например, такую ладную конструкцию, которая будет выполнять с успехом свою задачу долгие годы

Обязательно просмотрите дополнительное видео в этой статье. Только в примере, в тексте статьи, решая задачу, как сварить банную печь, мы привели десять обязательных операций. На самом деле их может быть и больше, всё зависит от модели, без наглядного справочного видеоматериала обойтись будет сложно.

Как сварить печку для бани из металла

Какую печь устанавливать в баню нужно решать ещё во время её проектирования. Если заводские варианты неприемлемы по условиям использования, а заниматься каменной кладкой не приходилось, то не остаётся ничего иного как сварить печку для бани из металла. Плюсом такого решения является то, что вся работа делается своими руками, если есть навыки обращения с электросваркой.

Конструктивные особенности и виды банных печей

Раньше для бань использовались знаменитые буржуйки. Тепла они давали немного, а дрова сжигали прожорливо. Современные конструкции кроме топки имеют каменку и бак с водой. При самостоятельном изготовлении используется листовое железо, бочки, трубы, газовые баллоны. В простейших конструкциях для подачи воздуха в дверце делаются отверстия. Однако расположенное снизу поддувало выполняет функции зольника и обеспечивает равномерное распределение воздуха по длине топки.

Самодельные металлические печи бывают:

• горизонтальными и вертикальными;
• с растопкой в парилке или из смежного помещения;
• с каменкой, установленной снаружи или внутри.

Вертикальные конструкции занимают мало места, но обладают низкой теплоотдачей из-за быстрого прогорания дров в топке малого объёма. Горизонтальные лишены этого недостатка, но для их размещения требуется больше места. Бак с водой устанавливается на печь или дымоход. Наружная каменка нагревается до 400⁰C. Её удобно обрызгивать водой, чтобы поддать парку. Закрытую каменку сооружают внутри печи, где она может нагреться до 800⁰C. Чтобы обрызгивать делается дверца.

Преимущества и недостатки сварных печей из металла

Благодаря несомненным достоинствам такие конструкции постепенно вытесняют кирпичные и каменные печи. Из преимуществ нужно отметить:

• доступность материала;
• простоту конструкции;
• компактность;
• быстрый прогрев парилки, так как теплопроводность металла значительно выше, чем у камня и кирпича.
• нет риска отравиться угарным газом, поскольку продукты сгорания уходят через дымоход;
• отсутствие задымления при растопке сырыми дровами;
• возможность изготовления на удобном месте, с переносом готовой печи на место установки;
• небольшие финансовые затраты.

К недостаткам относятся:

• быстрое остывание, поэтому приходится постоянно подкидывать дровишки или делать массивную каменку;
• невозможность нагрева больших бань;
• высока вероятность обжечься при нечаянном касании стенок горячей печи;
• из-за низкой пожаробезопасности необходимо предусматривать защиту близко расположенных деревянных элементов от возгорания.

Пошаговая инструкция изготовления металлической печи для бани своими руками

Чтобы определить размеры дровяной печки отталкиваются от размеров помещения бани и её особенностей. Сначала вычисляют объём парилки. Разделив его на два, получают требуемую мощность печи в киловаттах. Поскольку она будет тратиться для нагрева каменки и воды, а часть вылетит в трубу, полученный результат умножается на 2,5 — 3. Итоговая цифра верна для парилки с теплозащитной обшивкой, например, вагонкой.

Если её нет, итог умножается на 1,5. При необходимости обогрева смежных помещений последнее действие отменяется, а киловатты умножаются на 2. Чтобы не углубляться в математические дебри для практических расчётов коэффициент мощности топки берётся 0,5 — 0,6. Тогда объём топки в литрах = мощности печи делённой на 0,5 или 0,6. После извлечения из результата корня кубического можно прикинуть размеры топки и печи.

Предположим, что имеется парилка объёмом 14 мᶾ. Тогда необходимая мощность топки с учётом обогрева смежных помещений для неё будет равна:

42 : 0,5 = 84 кВт = 84 000 ВТ

Извлекаем из 84 000 корень кубический, получаем объём топки 43,8 литра или 43 800 смᶾ. Таким объёмом обладает прямоугольная топка с размерами 25×25×70 или 30×30×48 см. Первый вариант подойдёт для горизонтальной, второй — вертикальной конструкции. Если печь предназначена только для обогрева парилки, объём топки в два раза меньше.

Пока баня свободна, подготавливается место установки. На пол настилается лист железа с таким расчётом, чтобы он выступал перед топкой на 0,7 м. Если стены обшиты легко воспламеняющимся материалом, их защищают кровельным железом или минеритом. Печь лучше делать из стальной трубы или газового баллона, так как круглая форма с минимумом швов служит дольше плоской и проще в изготовлении. Колосники свариваются из уголка и арматуры.

Простая печь для бани

Проще всего сварить печь из старого газового баллона. Сначала нужно открутить вентиль и залить ёмкость водой, чтобы вытеснить остатки пропана. После этого болгаркой отрезается крышка по заводскому шву. Последовательность действий:

1. В крышке вырезаются отверстия под дверцы зольника и топки, а в корпусе — для патрубка, диаметром 100 -150 мм, который будет соединяться с дымоходом. На проёмы дверок приваривается обрамление из железных полос.
2. Собранная колосниковая решётка крепится на уголки, установленные внутри баллона. Крышка приваривается к торцу.
3. К изготовленным дверцам привариваются петли и запоры, после чего их устанавливают на место.
4. Привариваются ножки из трубы диаметром 40 мм и патрубок для дымохода.

Печь из баллона нужно протопить на улице, чтобы выжечь краску. При желании её после обезжиривания можно покрыть термостойкой краской. Если баня не оборудована электрическим водонагревателем, сваривается бак, желательно из нержавейки. Для нагрева воды через него проводят дымоход. Если такой бак встроить в потолочное перекрытие, он будет защищать его от нагрева трубой. Бак можно разместить в удобном месте и соединить его трубами с теплообменником, установленным на дымоходе.

Сварка горизонтальной печи из трубы

Для её изготовления нужна труба диаметром 300 — 500 мм и две круглые крышки на торцы толщиной 3 — 5 мм. Сваривают печку для бани в следующей последовательности:

1. к трубе привариваются ножки;
2. в корпусе вырезается отверстие под патрубок для дымохода;
3. колосниковая решётка устанавливается так же, как в предыдущем варианте;
4. на переднюю крышку в подготовленные места с обрамлением привариваются дверцы;
5. сверху устанавливается рама из уголков для каменки, с закреплённой на ней металлической сеткой;
6. после установки в парилке сетка наполняется камнями из базальта, габро-диабаза или речной галькой.

Сварка вертикальной печи из трубы

Такие конструкции делаются по принципу 3 в 1. Труба диаметром 500 — 600 мм перегородками делится на три секции: топку, каменку, бак для воды. Размеры каждого отсека выбираются индивидуально. Большая топка вместит больше дров, и гореть они будут дольше. Массивная каменка накопит больше тепла. Для сваривания печки для бани нужно:

1. подготовить трубу, железные перегородки толщиной не меньше 5 мм, крышки и круглую колосниковую решётку;
2. вырезать отверстия под дверки и люк для засыпания камней;
3. в перегородках, по центру, делаются отверстия для прохода дымохода, затем их устанавливают внутри трубы;
4. на бак устанавливается крышка на петлях;
5. для дверок используются вырезанные под них участки трубы;
6. банной печь становится после установки дымохода и крана в нижней части бака.

Канал отвода дыма предпочтительней делать из сэндвича с базальтовой ватой.

Заключение

Для снижения потерь тепла и защиты от ожогов устанавливают в баню металлическую печь с кирпичной облицовкой. Минимальная высота кладки — 3 ряда, с зазором 10 — 15 см от стенок, кирпич ставится на ребро. Внизу и вверху между кирпичами оставляются отверстия для циркуляции воздуха. Если печь облицовывается на всю высоту, на верхний ряд крепится уголок из металла для монтажа перекрытия.

Сварка печи из металла для бани

Традиционным местом для принятия гигиенических процедур и отдыха издавна является баня. Небольшое аккуратное строение на приусадебном участке может к тому же стать интересным решением в дизайне. Если баня используется только по назначению и имеет небольшие размеры, все оборудование, в том числе и печь, должны быть небольшими и эффективными. Если же хозяин еще и ограничен в средствах для того, чтобы купить готовую печь каменку, то правильным решением будет сварить печь для бани своими руками.

Особенности печной конструкции

Печь для бани должна удовлетворять сразу нескольким требованиям. Она должна быть компактной, экономичной, эффективной. Чтобы максимально извлечь выгоду от сгорания топлива, при устройстве печи необходимо предусмотреть возможность прогрева камней во время топки, а также обеспечить нагрев воды. Иначе печь для бани окажется просто отопительной печкой.

Если она изготавливается из металла, то необходимо предусмотреть устройство ограждения, чтобы не обжечься о горячий металл, случайно к нему прикоснувшись.

Выбор материала

Устройство печи для бани необходимо начинать с подбора материала. Для этого можно использовать листовую сталь толщиной не менее 5 миллиметров. Металл толщиной 3-4 мм тоже подойдет, но при нагреве он может выгибаться, что эстетически будет выглядеть не очень привлекательно. Из листового металла можно сварить корпус кубической формы или в форме параллелепипеда. Сварить что-либо оригинальное будет, пожалуй, трудно.

Лучше всего для корпуса банной печи использовать отрезок стальной трубы диаметром 500-600 мм и длиной около 1,5 метра. Толщина стенок, в этом случае, может быть меньше толщины листового металла, так как сама труба обладает большей пространственной жесткостью. Теплоотдача круглой печи при равном объеме топки будет больше, то есть можно рациональнее использовать пространство внутри бани.

Для дымохода в бане можно применить стальную трубу диаметром 100-150 мм. Длина ее подбирается в зависимости от конструкции бани. Необходимо учесть, что возвышение дымохода над кровлей из сгораемого материала не может быть меньше 1 метра.

Для возможности перекрывания печи после окончания топки, необходимо приобрести задвижку подходящих размеров, которая будет вварена в дымоход.

Еще понадобятся несколько петель или крючков, по количеству дверец в печке. Дверец может быть несколько, в зависимости от конструктивного решения печи. Об этом будет рассказано отдельно. Торцы корпуса печки делают из листовой стали.

Соединение деталей

Чтобы сварить детали будущей печи, можно использовать сварочный бытовой аппарат полуавтоматического действия. Для резки металла используется угловая шлифмашина с отрезным кругом. Перед сваркой все детали подгоняются одна к другой по месту. Перед тем, как окончательно сваривать все составляющие, их необходимо «прихватить» сваркой.

Для начала необходимо большую трубу (которая заготовлена для корпуса) разрезать на две части – 900 и 600 мм. Из большей части будет сварена топка с каменкой, из меньшей – бак для нагрева воды.

Для корпуса печи цилиндр ее целесообразно располагать вертикально. По высоте его необходимо разметить на три зоны – топка, поддувало и место для укладки камней. Сверху и снизу надо сварить крышки из листовой стали. В верхнюю крышку вваривается дымоход.

Топка должна занимать основную часть печи. Ее высота 700-800 мм. Под топкой расположено поддувало высотой около 10 см. Между топкой и поддувалом должна быть вварена колосниковая решетка. Ее можно изготовить из стержней арматуры диаметром не менее 16 мм.

Место для камней

Место для укладки камней может быть изготовлено различными способами. Существует два варианта печей для бани:

1. Для постоянной топки, когда камни изолированы от огня листом стали и нагреваются при постоянном горении топлива. Печь в этом случае топится постоянно, во время совершения всех банных процедур.
2. Для периодической топки, когда камни конструктивно находятся внутри печи, и нагреваются горячим воздухом и дымом, проходящим через укладку. После разогрева камней до состояния, когда от температуры они самоочищаются от грязи и сажи, топка печи прекращается, закрывается задвижка на трубе и начинается процесс использования бани.

Для варианта постоянной топки достаточно сварить по верху печи ограждение из стальных прутков, и уложить камни на верхнюю крышку, как в корзину, расположив их вокруг дымохода. В корпусе печи в этом случае необходимо вырезать две дверцы – для поддувала, размером 100х200 мм, и для топки, размером 250х300, которые необходимо навесить на петли или крючки, применив для этого сварку.

При использовании технологии периодической топки, печь для бани изготавливается иначе. В верхней части топки, примерно на 400 мм ниже верха печи, в трубу вваривается выпуклой стороной вниз, старый стальной колесный диск подходящего диаметра, изготовленный способом холодной штамповки. В этот диск, как в корзину, укладывают камни. В этом случае дверец будет три. Над топкой добавляется еще дверца для каменки размером 300х350 мм, которую также необходимо навесить на корпус.

Бак для воды и пожарная безопасность

Бак для нагрева воды в бане изготавливается таким образом, чтобы внутри его проходила дымовая труба. Тогда вода будет нагреваться от горячего дыма и продуктов сгорания топлива. Для этого в листе стали, используемом для днища бака, необходимо вырезать отверстие под дымоход, который и нужно вварить в днище. Для удобства пользования баком, в боковую стенку можно вварить патрубок с резьбой, на который накрутить банный кран.

Печь для бани должна устанавливаться на негорючем основании, на расстоянии не менее полуметра от сгораемых конструкций – деревянных стен и перегородок. Лучшим вариантом будет залить под нее фундамент из бетона. Перед дверцами топки и поддувала, для обеспечения пожарной безопасности, на деревянный пол крепится лист оцинкованного железа размером 500х700 мм.

Ограждение печи можно сварить из стальных прутков в виде решетки. Ограждение устанавливают на расстоянии 100-150 мм от корпуса печи. Допускается монтировать ограждение прямо к корпусу печи при помощи сварки.

Отопительный вариант печки

При помощи электросварки по описанной выше технологии можно изготовить печи отопительного действия. По аналогии с изготовлением печи для бани, можно сварить буржуйку – простейшую печь, которая, тем не менее, очень эффективна при устройстве временного отопления. Отличие будет заключаться в отсутствии каменки и нагревательного бака для воды.

Сварка с успехом используется и для устройства стальных котлов, которые тоже можно изготовить своими руками. Котел отличается от печи тем, что он нагревает не воздух помещения, а теплоноситель, который потом, разнесенный по помещениям, поступает в тепловые приборы – радиаторы, а те, в свою очередь, отдают тепло в воздух.

Сварка котла требует хорошей подготовки от сварщика, ведь все соединения должны быть герметичными для исключения утечек жидкого теплоносителя. Котел можно сварить из такой же трубы, как и для банной печи, расположив ее горизонтально. Именно в этом положении прогрев теплоносителя будет наиболее эффективным. В верхней части котла вваривается теплообменник из стальной трубы. В качестве его может с успехом использоваться змеевик от старого полотенцесушителя. Концы труб должны располагаться вне топки. Желательно нарезать на них резьбу, чтобы впоследствии присоединять котел к системе отопления.

Это будет простейший котел, который можно использовать только для периодического протапливания помещений садового или дачного домика.

Чтобы сварить настоящий котел, предназначенный для отопления коттеджа или жилого дома, необходимо произвести теплорасчет здания, определить требуемую мощность котла, и только после этого приступать к проектированию. В соответствии с проектом применяются материалы необходимых марок, трубы расчетного сечения.

Котел, сваренный с соблюдением всех правил, способен отапливать здания не хуже заводских изделий. А если предусмотреть установку автоматики, то при использовании некоторых видов топлива можно максимально увеличить комфортность проживания в доме.

Как сварить печь в баню своими руками

Сегодня производителями предлагаются различные конфигурации банных нагревательных аппаратов – дровяные, газовые, на жидком топливе. Но стоимость их часто зашкаливает, и то, что она подойдет в конкретную баню не гарантировано. Однако то, что изготовлено собственными руками – на века. Если вы задались вопросом, как сварить печь для бани самостоятельно – это не слишком сложно, необходимо лишь вооружиться инструкциями и советами печников. В статье мы дадим подробные рекомендации и советы, главное – необходимо следовать технологии и безопасности и продумывать каждый этап печных работ.

Основные требования к банной печи

Современные устройства, изготовленные собственными руками, по функциональности и внешнему виду могут сравниться с фабричными. При правильном изготовлении они также экономны, компактны и не нуждаются в особенном уходе. Зависимо от специфики бани конструкция может быть изготовлена для дров, жидкого или другого топлива. Однако она должна соответствовать требованиям:

• Оптимальная мощность и возможность ее контроля и регулировки. Например, обогревательная мощность печки может быть приемлемой для бани из бруса и неподходящей по мощности для каркасной.
• Теплоаккумулятор и парогенератор необходимы для регулировки режимов влажности и температуры.
• Регулировка конвекции.
• Отсутствие поверхностей, нагрев которых может достигать 150С.

Горячий и холодный варианты конфигурации

Конфигурация устройства может быть горячего или холодного типа зависимо от температурного режима печных стенок. При горячей конструкции стены нагреваются до 100°С, в результате чего нагревается и парная. Такая баня разогревается быстро, и это стало преимуществом для парилок, где отсутствует постоянное отопление и которые используются нечасто. Аппараты холодного типа для таких парных не подходят. Недостатком их становится высокая возможность перегрева и превращения в сауну, что не всегда безопасно для человеческого организма.

Преимуществом аппаратов холодного типа, которые нуждаются в длительном протапливании, является высокий уровень безопасности, ведь в такой бане невозможно обжечься. Нагрев при такой конфигурации осуществляется посредством специальных каналов, вбирающих прохладный воздух пола, пропускающих его через огонь и отдающих через верх уже подогретым до оптимальной температуры, но не обжигающим.

Технология и этапы сварки печи самостоятельно

Итак, разберемся как самому сварить печь для бани. Для этого можно использовать листы стали или готовую большую трубу, которая не нуждается в разрезании. Стальные трубы с толстыми стенками являются наиболее часто используемым материалом для изготовления банного обогревательного оборудования. Ее герметично сваренный корпус гарантирует полную безопасность находящимся в парной, а функциональность превзойдет все ожидания. Еще одним преимуществом станет то, что такое устройство не требует специальных ограждений. Сварить такую печь для бани можно за несколько часов, нужно лишь желание и некоторые инструменты.

Закладка фундамента

Первым делом сделайте устойчивый бетонный фундамент 25-30 см в высоту. После его высыхания выкладывайте кирпичную площадку 70х70 см на растворе из глины. Советуем использовать для этих целей огнеупорный кирпич. В результате край участка должен оказаться выше уровня пола на 15-20 см. Затем обеспечьте защиту стен от перегрева – для этого делается кирпичный экран на ребрах, уложенных на смесь из глины. Высота его делается не менее 120 см, а расстояние от печи до экрана – 20 см.

Технология сборки банной печи

Чтобы изготовить печь в баню самостоятельно и наслаждаться ею в любое время, требуются такие элементы конструкции: стальная труба диаметром 50 см и длиной 1,5 м. Стенки не должны быть толще 1 см, чтобы на прогревание не уходило слишком много времени.

Трубу необходимо разделить на два куска длиной 60 и 90 см, больший пойдет для установки топки и каменки, а маленький – как бак с водой. Приступаем к работе и начинаем варить печь для бани.

• Снизу трубы прорежьте отверстие для поддувала 18-20 см на 5-6 см.
• Над ним сварочным аппаратом смонтируйте круглую площадку из стали не толще 1,2 см.
• Вырежьте кусок металла для помещения печного колосника в первое отверстие. А для его зафиксирования сформируйте по углам четыре ушка сварочным аппаратом.
• Прорежьте дыру для топки и сделайте дверцу – лист стали 25Х30 см прикрепите на двигающиеся петли и приварите фиксирующую защелку.
• Непосредственно над топкой нужно поместить каменку – кусок трубы 30Х35 см. Фиксируется он на расстоянии 10 см от ее верхней части до днища емкости. Затем задняя дверца полностью заваривается сваркой, а на передней поверхности вырезается дверца 25х30 см.
• Изготовленная каменка наполняется камнями и булыжниками на половину емкости. Для предотвращения их высыпания рекомендуем приварить специальный прут из стали в качестве ограждения. Также можно сделать другую конфигурацию каменки – решетка, на которую кладутся камни, приваривается непосредственно над топкой.
• Вверху печки нужно зафиксировать муфту из стальной шины 5-7 мм на 50 мм. Приварите половину ее к печной основе, а вторую выделяющуюся над баком часть используете как элемент конструкции бака.
• Внизу торца емкости для кипятка требуется приварить круг 8 мм. Заблаговременно вырежьте в нем дыру для дымоотвода – 12-15 см в диаметре. Затем нижняя часть дымоотвода приваривается к дну бака для предотвращения проливания воды в топку.
• Сверху бак необходимо накрыть стальной крышкой, проделав в ней круглую дыру для дымоотвода, и приварить данную крышку к баку намертво. Однако оставьте треть плоскости крышки доступной для наливания воды, и изготовьте еще одну крышку с ручкой.
• На дымовой трубе в 30 см от водного бака нужно приварить площадку из стали 30х30 см для монтажа трубы с задвижкой.

Меры предосторожности

Как оказывается, самому сварить печь для бани не требует особых навыков. Для того чтобы из печки не получилась бомба, нужно избегать грубых ошибок и следовать определенным правилам. Например, в случае сильной тяги печи рекомендуем заблаговременно изготовить задвижку в дымоотводе, причем она не должна быть наглухо зафиксирована.

Важный момент – предотвращение возгорания сажи. С этой целью нужно вмонтировать дожигатель в горизонтальную конфигурацию –приварить горизонтальную емкость глубиной на половину печи. Далее вверху трубы вырезать два отверстия в печной стенке, отделив главную камеру от входа в нее. Для предотвращения копоти загнуть трубочки нужно в направлении внутрь. Благодаря данной конфигурации будет увеличено количество кислорода, что поможет сжечь конечные продукты горения и снизить осаждение сажи. Мы рассказали, как сварить печь в баню, и надеемся, что ваша банная конструкция, изготовленная своими руками, станет вашей гордостью!

Подведение итогов

Итак, при наличии желания и некоторых умений можно самостоятельно изготовить простую и надежную в эксплуатации металлическую конструкцию. Преимуществом такого способа стал меньший объем сварочных работ, нежели при использовании цельных листов металла. Однако перед начало работ рекомендуем тщательно проверить трубы на отсутствие коррозии и ржавчины, ведь они долго находились под открытым небом. Проблемные зоны можно изначально заварить заплатками или же вырезать необходимые технологические отверстия непосредственно в проблемных местах.
