Как правильно соединить медные провода между собой?

11 эффективных способов соединить провода

Кабельно-проводниковая продукция широко используется для передачи электрической энергии на расстояние. Но для обеспечения хорошего контакта, провода должны быть надёжно соединены. Рассмотрим существующие виды соединений проводов и порядок их выполнения.

1. Возможные способы соединений
2. Скрутка
3. Пайка
4. Заваривание
5. Опрессовка
6. Болтовое соединение
7. При помощи клеммника
8. Применение самозажимных клеммников WAGO
9. С использованием наконечников
10. Пайка наконечников
11. С применением специальных соединителей
12. Посредством муфт
13. Соединение проводов наушников
14. Полезное видео
15. Как правильно соединить провода в распределительных коробках
16. Что надежнее скрутка или ваго

Возможные способы соединений

Способы соединений могут различаться, в зависимости от следующих факторов:

• разновидности соединяемых кабелей;
• характеристик электрического тока линии;
• конструктивных особенностей оборудования, в котором используется провод;
• условий эксплуатации соединения и других моментов.

Рассмотрим возможные способы соединений, для обеспечения необходимого контакта.

Скрутка

Один из наиболее простых способов. В прежние годы широко применялся для выполнения электрической проводки в квартирах и жилых домах. Но сейчас, по нормам ПУЭ, необходимо использовать пайку, сваривание или запрессовку.

Соединение выполняется в таком порядке:

• освобождается от изолирующего покрытия и тщательно зачищается около 5 мм провода с каждого конца. Если сечение жилы более 2,5 кв. мм, длину очищаемого участка соответственно увеличивают,
• зачищенные проводники совмещают параллельно, выравнивая концы, и плотно скручивают, захватывая плоскогубцами,
• полученную скрутку пропаивают или сваривают.

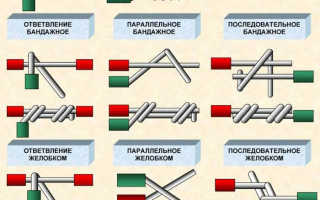

Способы скручивания проводов

Альтернативный способ, когда важно сохранить длину провода, предусматривает встречное расположение жил, с их скрещиванием и скручиванием руками. Далее плотность увеличивается с помощью плоскогубцев.

Скрутка должна выполняться при соединении проводников из одного металла. В противном случае контакт получится неравномерным и будет окисляться со временем.

Пайка

Отличается большой надёжностью. Возможно спаивание параллельно расположенных или скрученных жил. Но в первом случае сложно обеспечить высокую надёжность по причине мягкости припоя и сложности фиксации проводов.

Выполняется в такой последовательности:

• концы проводов предварительно очищаются, протравливаются, производится их лужение;
• жилы скручиваются и паяются с применением канифоли.

Когда пайка остынет, контакт изолируется изолентой или термоусадкой.

Заваривание

Позволяет значительно повысить надёжность обычной скрутки. Выполняется с помощью графитового электрода или газовой горелки. Учитывая сложность выполнения работ с использованием газового и кислородного баллонов, рассмотрим пример получения соединения электросваркой:

• выполняется скрутка жил длиной до 100 мм, при общих размерах контакта вдвое меньше,
• подравниваются концы,
• рядом с изоляцией мощным зажимом подсоединяется отрицательный контакт,
• выставляется режим тока,
• свариваются концы. Продолжительность операции – не более 2 секунд. Если потребуется, сварка повторяется, до получения ровного шарика на конце соединения.

Рекомендуется применять инверторный аппарат, предусматривающий возможность регулировки тока. В крайнем случае можно применять агрегат с характеристиками мощности не менее 0,6 кВт и напряжения – до 24 В.

Опрессовка

Позволяет добиться большей плотности соединения, нежели при обычной скрутке. Поэтому такой способ можно применять даже при контакте меди с алюминием. Предусматривает зажатие жил в тонкой медной или алюминиевой гильзе.

• зачищаются концы на длину до 100 мм превышающую размер гильзы;
• концы помещаются внутрь гильзы в одностороннем или встречном порядке расположения;
• гильзу опрессовывают до 2 – 3 раз с отступом от края до 10 мм. При этом важно сохранить целостность проволоки, не раздавив её.

Помимо надёжности, этот способ хорош тем, что позволяет соединить проводники разных диаметров.

Болтовое соединение

Выполняется с использованием болта, гайки и шайбы. Болт выбирается с размером резьбы, зависящим от диаметра жилы, позволяющего свободно согнуть её в кольцо.

Провода соединяются в таком порядке:

• места соединения зачищаются на длину, необходимую для выполнения кольца по диаметру болта;
• очищенные участки сгибаются в кольцо;
• проводники одеваются на болт, сверху накладывается шайба и зажимается гайкой.

Длина выбранного болта зависит от количества соединяемых проводников. Шайба используется из токопроводящего материала.

При помощи клеммника

Клеммником называют специальный зажим, в котором концы жил зажимаются с использованием шайбы круглой или прямоугольной формы. Если используется прижимная шайба, работа выполняется в такой последовательности:

• зачищенные концы проводов заводятся под шайбу;
• контакт зажимается болтом.

С одной стороны можно поместить два проводника.

Зажимы с круглой шайбой идентичны болтовым соединениям и выполняются в таком же порядке.

Такие соединения отличаются большой надёжностью, но они достаточно громоздки.

Применение самозажимных клеммников WAGO

Эти клеммники выполнены в виде пакета зажимов, позволяющих выполнить соединение от 2 до 8 жил.

Данная фирма – одна из наиболее известных в указанной области. Полученное с использованием фирменных клеммников соединений обеспечивает соблюдение требований ПУЭ, достигаемое за счёт плотности контакта и наличия пружинного зажима, предотвращающего самопроизвольное ослабление крепления проводов.

Процедура выполнения соединения ничем не отличается от описанной выше.

С использованием наконечников

Для получения плотного контакта применяют наконечники – отрезки трубки из токопроводящего материала, сплющенные с одной стороны.

Провода заводятся внутрь, наконечник сжимается опрессователем в порядке, рассмотренном в разделе об опрессовке.

Пайка наконечников

Соединение с помощью наконечников может производиться не только опрессовкой, но и пайкой. Для выполнения работ потребуется подготовка:

• медного кабеля с зачищенными концами;
• наконечника, рассчитанного на подобного рода соединение;
• ванночку, наполненную расплавленным оловом;
• ёмкость с ортофосфорной кислотой;
• содовый раствор.

• очищенные концы кабелей вставляются в наконечник;
• контакт погружают в кислоту, затем – в олово, пока припой не затечёт внутрь;
• на завершающем этапе контакт опускают в содовый раствор, чтобы полностью нейтрализовать кислоту.

Соединение готово к применению после полного остывания и промывки под струёй холодной воды.

С применением специальных соединителей

Ещё один способ предусматривает использование специальных соединителей – отрезков трубы, внутри которых нарезается резьба и вкручиваются болты. Такой контакт можно сделать неразъёмным, если срезать вкрученный болт после зажатия жил.

Порядок соединения аналогичен болтовому контакту.

Посредством муфт

Муфты могут применяться, когда условия эксплуатации соединения предусматривают повышенную влажность или воздействие атмосферных факторов. Корпус муфты может быть выполнен из пластмассы или металла.

Муфта выбирается, исходя из условий эксплуатации контакта. Провода соединяются, аналогично способу с клеммами, при расположении контакта внутри герметичного корпуса.

Качество электромонтажных работ во многом зависит от надёжности соединения. Поэтому очень важно правильно определиться со способом контакта и надёжно закрепить провода, чтобы обеспечить бесперебойную передачу тока через место соединения.

Соединение проводов наушников

Нередко исправные наушники приходят в негодность по причине обрыва провода рядом со штекером. Но если имеются вышедшие из строя наушники с целым штекером, можно заменить этот элемент, соединив провода.

Работа выполняется в таком порядке:

• обрезается кабель у штекера перед повреждённым местом и целый элемент от неисправных наушников;
• изоляция снимается на длину до 2 см;
• находится общий провод и проверяется целостность остальных жил;
• обрезаются внутренние жилы следующим образом: один не трогается, общий – на 5 мм, второй – вдвое больше;
• зачищаются и лудятся места соединения длиной до 5 мм;
• на провода одевается термоусадочная трубка с запасом в 3 см по отношению к длине места контакта;
• на концы подлиннее одевается термоусадочная трубка до 1 см по длине, общий провод остаётся свободным;
• жилы скручиваются и пропаиваются;
• готовые контакты выгибаются наружу, закрываются термоусадочной трубкой и прогреваются огнём зажигалки или спички.

Таким способом можно восстановить вышедшие из строя наушники.

Полезное видео

Как правильно соединить провода в распределительных коробках

Что надежнее скрутка или ваго

Как соединить провода без пайки: лучшие способы и их особенности + монтажные рекомендации

Домашняя электросеть представляет собой сложную систему электроустановочных изделий и приборов, связанных проводниками электрического тока. В электрощитах, распределительных коробках и корпусах устройств производится соединение проводов.

Рассмотрим, как соединить провода без пайки с помощью специальных зажимов и клемм, чтобы коммутация была максимально надежной и отвечала требованиям безопасности. Для чего приведем 4 подробные инструкции с лучшими способами соединения электропроводов.

Также дополним наш материал полезными советами по монтажу от опытных специалистов по электромонтажным работам.

Кратко о возможных вариантах коммутации

Электромонтажники пользуются различными приемами соединения проводников – от простейшей изолированной скрутки до обжима специальными гильзами.

Некоторые процедуры требуют дополнительных расходных материалов и специальных инструментов, другие выполняются вручную.

Вопрос о выборе наиболее надежных способов соединения стал актуальным, когда увеличилась нагрузка на домашнюю сеть – появилось множество мощных приборов, соответственно, ужесточились требования к применению проводников и электроустановок.

Факторы, влияющие на выбор способа:

• суммарное сечение проводников;
• тип и способ изоляции кабелей;
• материал, из которого изготовлены провода;
• назначение коммутационного узла;
• внешние условия подключения;
• степень подвижности соединения и пр.

Монтажник на месте определяет, как он произведет коммутацию, с учетом перечисленных факторов. Многое зависит от его навыков пользоваться специальным инструментом (паяльником, сварочным аппаратом, обжимными клещами) и материалами, которые есть под рукой.

Однако профессионалы всегда имеют при себе монтажный комплект и используют способы, рекомендуемые нормами ГОСТ и ПУЭ.

Сегодня можно столкнуться с самыми разными вариантами соединения проводов:

Согласно ПУЭ 2.1.21, простая скрутка в принципе не должна использоваться для коммутации. Разрешены только сварка, пайка, опрессовка и различные виды зажимных устройств.

Для выполнения пайки или сварки не всегда под рукой есть специальное оборудование, особенно, если работы выполняет любитель. Поэтому целесообразно рассмотреть способы, которые являются одновременно надежными и доступными.

Безопасные и эффективные виды соединений

Рассмотрим 4 варианта соединений проводников, подходящие для домашнего монтажа: пружинные клеммники, клеммные колодки, колпачки СИЗ и опрессовку гильзами.

Для выполнения работ потребуется расходный материал – клеммы, зажимы, гильзы, подобранные в зависимости от типа и сечения проводников. Рекомендуем приобретать изделия только проверенных производителей, а не дешевые китайские заменители.

Способ #1 — коммутация клеммниками WAGO

Главное преимущество коммутации клеммами – 100-процентная надежность соединения. Благодаря разработкам компании WAGO безвинтовые соединения получили статус международного стандарта.

Сейчас выпуском пружинных зажимов занимаются и другие производители. Их используют в скоростных болидах, самолетах, подвижных цепях – то есть там, где требуется особая ответственность.

Чтобы установить клеммник, не нужно специально готовиться. Опытные монтажники, ценящие качество, также давно применяют только самозажимные клеммы.

Предлагаем пошаговую инструкцию соединения 2-х проводников зажимом серии 222, представители которой успешно применяются для соединения ответвлений различных типов проводов:

После правильного выполнения действий самопроизвольное разжимание клеммы невозможно. Преимущество такого соединения – возможность разъединения. Чтобы разомкнуть проводники, нужно сначала нажать на подвижный механизм, а затем вынуть соответствующий проводник.

Преимущества клеммного соединения:

• подключение одно- и многожильных проводников из меди или алюминия, а также смешанные подключения;
• высокое качество соединения;
• во время монтажа жилы не повреждаются;
• конструкция предусматривает снятие параметров цепи без разъединения;
• аккуратность и порядок в местах работы – распредкоробках, щитах, электромонтажных устройствах.

Этот способ экономит время – занимает всего несколько секунд. Однако он требует аккуратности. Если вставлять концы не до упора, может произойти перегрев и корпус клеммника расплавится.

Главным минусом считается высокая стоимость, особенно брендовой продукции. Например, комплект из 20-ти трехпроводных универсальных клеммников Ваго стоит около 500 рублей.

Еще больше информации о клеммах Ваго в следующем видео:

Способ #2 — использование клеммных колодок

Недорогие пластиковые изделия имеют зажимной механизм, с помощью которого проводники фиксируются и соединяются внутри корпуса. Каждый одно- или многожильный провод избавляют от изоляции, вставляют в отдельное гнездо и закрепляют путем закручивания винта.

Использование стриппера для снятия изоляции позволяет даже новичку без особых трудностей справиться с этой задачей.

Провода можно заводить двумя способами – с одной и с обеих сторон, навстречу друг другу. Этот способ часто применяют для распайки в распределительных коробках, поэтому производители стали изготавливать распредкоробки со встроенными колодками.

Преимущества соединения колодками:

• экономичность;
• быстрый монтаж;
• соединение алюминий/медь;
• высокое качество.

Основной недостаток в том, что одной парной колодкой можно соединить только 2 повода. Опытные монтажники не рекомендуют использовать колодочный способ для соединения многожильных или алюминиевых проводов, так как винтовое соединение способно разрушить более хрупкий материал.

И еще один минус – большое количество некачественных колодок.

Для лучшего понимания этого способа коммутации проводов рекомендуем посмотреть, чем хороши или плохи клеммные коробки:

Способ #3 — применение колпачков СИЗ

Для изготовления пружинных зажимов-колпачков используют негорючий пластик. Материал корпуса является изолятором, подходящим по механическим и противопожарным параметрам.

Чтобы установить колпачок, необходимо подготовить жилы, завести их внутрь, а затем с усилием произвести крутящие движения. Для защиты оголенных частей жил от окисления внутреннюю часть колпачка обрабатывают пастой.

Колпачки компактны, имеют простое устройство, поэтому часто используются для распайки. В одну распредкоробку входит до десятка изделий.

Практический пример использования СИЗ для распайки в распредкоробке:

Как правильно соединить медные провода между собой?

При частном строительстве рано или поздно возникает необходимость в монтаже электросетей. Некоторые люди обращаются за помощью к специалистам, другие хотят сделать это самостоятельно. Сам процесс не представляет большой сложности, если есть определенные навыки и знания норм безопасности, но это касается в основном соединения проводов одного сечения.

Но довольно часто возникают ситуации, когда необходимо надежно соединить три и больше проводов между собой, причем все они имеют разное сечение. В связи с этим вопрос о том, как правильно и безопасно соединить провода различного сечения, в настоящее время является одним из самых актуальных при монтаже электросетей.

Способы соединения проводов различного сечения

Соединение медных проводов разной толщины – это не самый тяжелый процесс. Однако для максимальной надежности и безопасности здесь нужно соблюдать определенные требования. Соединить три провода разного сечения можно несколькими способами:

• сваркой или спайкой;
• с использованием винтовых зажимов;
• с применением самозажимных клемм;
• болтовым соединением;
• ответвительным сжимом;
• с использованием медных наконечников.

Три провода разного сечения можно надежно соединить любым из перечисленных способов, но важно помнить, что при монтаже розеток и выключателей нельзя на один контакт подключать кабеля разной толщины. В этом случае самый тонкий из них будет прижат недостаточно плотно. А это, в свою очередь, может отрицательно отразиться на безопасности эксплуатации.

Соединение проводов разного сечения сваркой или спайкой

Самый простой, но достаточно надежный способ соединения кабелей, которые имеют разную толщину. В данном случае три провода между собой можно соединить методом жесткой скрутки с последующей фиксацией. Но здесь следует помнить о том, что надежное соединение возможно только между проводами примерно одинакового сечения. Скрутка проводов, чьи диаметры отличаются существенно, не может быть надежной.

Скручивать три провода разного сечения между собой нужно аккуратно. Каждая медная жила должна плотно обвивать соседнюю. Зазоры между ними должны быть минимальными. В противном случае это скажется на безопасности последующей эксплуатации.

Перед тем, как приступить непосредственно к скрутке трех проводов, разложите их перед собой и отсортируйте по толщине. Нельзя накручивать тонкий провод на толстый – это скажется на качестве контакта. Подобное соединение не прослужит долго.

Соединение трех проводов разного сечения с помощью винтовых зажимов

Три провода разной толщины можно надежно соединить между собой с использованием специальных винтовых зажимов ЗВИ. Зажимы имеют очень удобную конструкцию и позволяют создавать контакт между кабелями, которые имеют различные сечения. Прочность соединения достигается за счет применения отдельных винтов для каждого зажима.

Выбирать зажимы ЗВИ нужно с учетом сечения проводов, которые будут соединяться, а также их токовой нагрузки. Для надежного контакта рекомендуется соединять три провода соседних сечений. Условно обозначим сечение подключаемых проводников как СПП, а допустимый длительный ток — как ДДТ. Ниже приведены параметры зажимов и проводов:

• ЗВИ-3 – СПП 1 — 2,5; ДДТ – 3;
• ЗВИ-5 — СПП 1,5 – 4; ДДТ – 5;
• ЗВИ-10 – СПП 2,5 – 6; ДДТ — 10;
• ЗВИ-15 – СПП 4 – 10; ДДТ — 15;
• ЗВИ-20 – СПП 4 – 10; ДДТ — 20;
• ЗВИ-30 — СПП 6 – 16; ДДТ — 30;
• ЗВИ-60 – СПП 6 – 16; ДДТ — 60;
• ЗВИ-80 — СПП 10 – 25; ДДТ — 80;
• ЗВИ-100 — СПП 10 – 25; ДДТ — 100;
• ЗВИ-150 — СПП 16 – 35; ДДТ — 150.

При правильном выборе винтового зажима можно создать действительно надежное соединение, которое будет обеспечивать бесперебойную работу электросети.

Соединить провода разного сечения с помощью болтов

Еще один способ соединения между собой проводов разного сечения – создание контакта с помощью болтов, шайб и гаек. По мнению профессиональных электриков, такое соединение является самым долговечным и прочным. Сам процесс не слишком сложный, занимает минимум времени. Процедура проходит следующим образом:

• медные жилы провода тщательно зачищаются (длина зачищаемого участка жилы зависит от диаметра болта);
• зачищенная жила загибается в форме петли;
• петля надевается на болт;
• сверху устанавливается промежуточная шайба;
• далее надевается петля провода другого сечения и фиксируется промежуточной шайбой.

Так продолжается до тех пор, пока между собой не будут соединены все провода. После надевания последней петли и последней шайбы конструкция прочно затягивается гайкой.

Использование медных наконечников для контакта соединений

Также очень простым способом создания надежного соединения является применение медных наконечников. Их рекомендуют использовать для контакта проводов большого диаметра. Перед тем, как приступить к процедуре, необходимо подготовить не только сами наконечники, но и специальное оборудование – обжимные клещи или гидравлический пресс.

При всех очевидных достоинствах такой вид соединения имеет один (но существенный) недостаток – достаточно солидные размеры, из-за которых полученная конструкция может поместиться не в каждую распределительную коробку. Тем не менее, специалисты активно используют этот метод.

Процесс создания контакта проходит следующим образом:

• провода разного сечения тщательно выпрямляются;
• жилы каждого из них зачищаются примерно на два-три сантиметра;
• на каждую зачищенную жилу надевается наконечник и зажимается с помощью гидравлического пресса или обжимных клещей;
• далее надеваются болты, а провода соединяются гайкой.

После того, как вся работа будет сделана, нужно тщательно изолировать место соединения, чтобы в процессе эксплуатации не возникало опасных ситуаций.

Самостоятельный монтаж электропроводки и создание контактов с помощью клемм

Универсальные зажимные клеммы появились на рынке сравнительно недавно, но практически сразу стали пользоваться серьезным спросом не только у специалистов, но и среди потенциальных клиентов, которые предпочитают все электромонтажные работы на дому проводить самостоятельно.

С помощью самозажимных клемм можно создавать прочные и надежные контакты между несколькими проводами (три и больше). Основным достоинством таких клеммников является их практически безграничная функциональность – с их помощью можно соединять провода, чьи размеры различаются значительно.

Конструкция клемм предусматривает наличие отверстий, в которые вводятся предварительно зачищенные жилы. К примеру, в одно отверстие можно ввести провод с сечением 1,5 мм, в другое — провод диаметром 4 мм, в третье – 2,5 мм и так далее. И после их соединения контакт будет достаточно прочным и надежным.

Существует еще несколько способов, как соединить три и больше проводов разного диаметра, но их используют довольно редко из-за сложности и длительности самого процесса. Если вы захотите воспользоваться одним из них – проконсультируйтесь предварительно со специалистом, который компетентен именно в этой области.

Способы соединения электрических проводов между собой

Ни один проводник электрической схемы не может быть бесконечным по длине. Рано или поздно он должен соединиться с другим проводом, источником энергии или коммуникационной аппаратурой потребителя. Так или иначе, но возникает необходимость в вынужденном соединении между несколькими проводниками или аппаратурой.

Способы соединения проводников

Существует несколько вариантов соединения проводников:

• скруткой;
• пайкой;
• обжимом
• с использованием готовых приспособлений.

Скрутка и обжим является холодным способом соединения. Пайка осуществляется при высоких температурах. У каждого способа есть положительные и отрицательные аспекты, на которых остановимся ниже, начав с самого простого соединения – скрутки.

Скрутка

Этот способ не считается правильным и не один грамотный электрик его не признает. Причина в непрочности соединения, которое может ослабнуть при касании или вибрации. Особенно неприемлемо это соединение для проводников большого сечения или при контакте трех одно или многожильных проводов. Данный вариант можно применять в качестве временного соединения осветительных линий.

Технологически скрутка выглядит следующим образом. Проводники зачищаются на длину до 3 см от окислов на поверхности, а после скручиваются между собой. Обязательно требуется нанесение изоляции на место скрутки.

Пайка и сварка

Другим способом является пайка или сварка, которые являются, пожалуй, самым надежными, но наиболее технически сложными процессами. Технология пайки начинается аналогично предыдущему способу. Также зачищается поверхность проводников, а после они либо скручиваются, либо плотно прижимаются друг к другу. После они прогреваются и подается припой, который может быть либо мягким, либо твердым.

Из мягких хорошо известны припои оловянно – свинцовые или серебряные, с низким содержанием серебра. К тугоплавким относятся медно-фосфористые, серебряные, латунные, и цинковые. Твердые марки припоев чаще применяются при сварке медных проводов на промышленных предприятиях, поскольку требуется их нагрев до очень высоких температур, в отличие от мягких марок, которые хорошо плавятся при нагревании обычным паяльником. Для улучшения качества пайки применяются флюсы или предварительное обезжиривание контактов кислотой.

Нередко для соединения медных проводников большого сечения используется сварочная горелка или газовый резак, который является профессиональным инструментом сварщика и не может использоваться дилетантом.

Алюминиевые проводники паяются при помощи другого технологического оборудования, с применением других марок припоя, нежели у медных проводов. Часто применяется пайка аргоном. Пайка алюминиевых проводников достаточно сложный процесс, поскольку провода «плывут» под воздействием высоких температур. Места паек алюминиевых и медных проводов зачищаются от наплывов сварки и обязательно изолируются.

Сварка проводников происходит по схеме указанной ниже.

Соединительные кабельные гильзы

При соединении многожильных проводов методом обжима могут использоваться опрессовочные кабельные гильзы, представляющие из себя полую трубку. Перед их применением провода зачищаются от изоляции в размер не меньшим половине гильзы. Затем гильзу надевают на проводники, и она обжимается с двух сторон специальным прессом. Голое, неизолированное место на проводе, изолируется с заходом на провод и гильзу.

Соединительные изолирующие зажимы

Соединительные изолирующие зажимы или СИЗ являются готовым решением соединения. Провода предварительно зачищаются от изоляции, скручиваются, а зажим накручивается сверху. Фиксация контакта выполняется за счёт конической спиральной пружины, встроенной в зажим.

Изолировать место соединения не требуется, поскольку колпачок зажима сам является изоляцией. Внешне колпачки зажимов могут отличаться по форме для удобства монтажа. Отличаются они и по размерам, с учетом подбора под суммарное сечение проводников.

Клеммники и клеммные колодки

Для сборки схем и соединения проводников в нужной последовательности применяются клеммные колодки или клеммники, которые одновременно выполняют несколько функций. Они фиксируют проводники, позволяют собирать схемы и защищают токоведущие части от пробоя благодаря изоляционным материалам, которые имеются в них.

Внешне они представляют пластиковый корпус с гнездами. Подключаемые провода фиксируются за счет винтов или пружинных зажимов. В зависимости от сечения провода и количества необходимых зажимов имеют разные размеры.

Перед монтажом проводника на винтовой клеммник, его зачищают и наворачивают петлей на винт, а после хорошо затягивают им, стараясь не передавить проводники. Качество каждого контакта проверяется не только визуально, но и путем подергивания провода или испытаниями измерительными приборами.

Пружинные клеммники используются для монолитного, либо опрессованного НШВИ наконечниками, многожильного проводника.

Минусом данного типа соединения является невозможность полной изоляции, а при плохом контакте – возможности его окисления. При продолжительной работе контактов, их фиксацию на колодке нужно проверять.

Зажим проводников между болтом и гайкой

Такой вид соединения характерен для проводников из разного металла и является достаточно простым. Первоначально зачищают изоляцию с проводов и делают на зачищенном проводе петлю. Петли нанизывают на тело болта. Для предотвращения смещения гаек, используются пружинные шайбы. Данная фиксация выглядит достаточно громоздко и требует наличия пространства, которого не всегда достаточно при сборке схемы.

Надежность соединения обеспечивают использование слесарного инструмента. Проверяется надежность крепежа путем подергивания провода.

Прокалывающие и ответвительные зажимы

Прокалывающие и ответвительные зажимы являются покупными изделиями. В их конструкции предусмотрены два разъема. Один под жилу, находящуюся под напряжением, второй – под СИП.

В устройстве зажима предусмотрен болт, который закручивается ключом. Болт приводит в действие контакты, которые прокалывают изоляцию токопроводящего провода, соединяя тем самым провода между собой. На конец провода СИП надевается изолирующий колпачок для изоляции свободного края провода, который входит в комплект с зажимов. Зажимы позволяют проводить работы под напряжением.

Соединительные кабельные муфты

Соединительная кабельная муфта позволяет соединить несколько кусков кабелей без напряжения с минимальными потерями мощности сети. В их устройстве имеются гильзы с болтовыми соединениями, позволяющие фиксировать токоведущие части концов кабелей между собой и надежные изоляционные материалы. Муфты разнятся по своему исполнению. Наиболее популярен вариант с термоусадочной изоляцией.

Выбор способа соединения проводников

Способов соединения проводников немало. Выбрать возможный вариант нужно с учетом ситуации. Так при необходимости временного соединения можно использовать просто скрутку или зажим проводников между болтом и гайкой. Фасонные или обмоточные провода большого сечения лучше фиксировать сваркой или пайкой.

Соединительные кабельные гильзы или муфты идеальны для сращивания кабелей. Соединительные изолирующие зажимы хорошо подойдут для фиксации проводов небольшого сечения и при наличии зажима нужного размера. Клеммники нужны для сборки схемы. Прокалывающие и ответвительные зажимы применяются для подключения дополнительной нагрузки к существующей сети.

Соединение многожильных и одножильных проводников

Данное соединение начинается с подборки сечения многожильного провода к одножильному. Многожильный проводник не должен быть меньше сечения одиночного, иначе он прогорит в месте их соединения. Фиксируют их пайкой или сваркой, или методом обжима при использовании кабельных гильз.

При пайке провода очищаются от изоляции, затем многожильный провод накручивается на одножильный, а после производится пайка. Затем место пайки защищается изоляцией. При обжимке места контактов зачищаются, надевается гильза, которая обжимается обжимными пресс клещами в нескольких местах.

Соединение проводов с сечением разного диаметра

Соединение проводов с сечением разного диаметра возможно при расчете плотности тока на участках, если плотность на участках допустима, то их можно соединять путем пайки, скрутки, клемм или болтовых соединений. Технологии соединения не отличаются от процесса соединения проводов с одинаковым сечением и были рассмотрены выше.

Соединение проводов большего сечения

Данный способ соединения достаточно сложен большой площадью контакта. При слишком большом сечении прямоугольных проводов, фиксация возможна только сваркой и зачастую её невозможно произвести в домашних условиях из-за необходимости прогрева проводников до высокой температуры. После сварки проводников необходимо обязательное испытание полученного контакта.

При соединении многожильных проводов или кабелей большого сечения можно воспользоваться соединительной кабельной муфтой, уже упомянутой выше.

Соединение перебитых в стене проводов

Нередко в быту возникают ситуации, когда происходит пробой электропроводки в стене. Часто это происходит при ремонтных работах. Первоначально электропроводку необходимо обесточить и демонтировать штукатурку на месте проведения ремонтных работ.

После зачищается изоляция с каждого конца поврежденного провода, а концы покрываются расплавленным свинцово-оловянным припоем при помощи обычного паяльника. Сразу продумывается изоляция для места пайки. Хорошо использовать термоусаживаемую трубку с учетом размера ремонтируемого участка. Трубка надевается на один из концов проводников.

Дальше подбирается провод сечением не меньшим перебитого провода, он отрезается и припаивается сначала к одному концу провода, затем к другому. При этом, длина наращенного проводника должна обеспечить прочность контактов. Он не должен быть слишком маленьким или длинным. В заключении на участок одевается трубка, которая при нагреве феном плотно обхватывает спаянный участок.

Соединение меди и алюминия

Как соединить медный и алюминиевый провод подробнее рассмотренно в нашей статье. Соединение разноименных проводов возможно болтовым соединением рассмотренным ранее. Однако, чаще всего фиксация производится с помощью медно-алюминиевых гильз (ГАМ) под опрессовку. С одной стороны, гильза выполнена из алюминия, со второй из меди. Алюминиевая сторона гильзы большего размера, поскольку плотность тока у алюминия меньше, чем у меди. Гильза надевается на концы проводов с одинаковым металлом и обжимается прессом.

Способы соединения провода СИП с разными кабелями

Виды клемм для соединения проводов

Как можно соединить провода в распределительной коробке?

Как правильно соединить медный и алюминиевый провода?

Какие бывают виды клеммных соединительных колодок?

Как пользоваться клеммниками Wago для соединения проводов?

В помощь домашнему мастеру. Соединение и оконцевание проводов.

Монтаж электропроводки, подключение выключателей, штепсельных розеток, патронов и т. д. не может производиться без соединения и оконцевания проводов. Правильные и качественные соединения и подключения в большей степени определяют надежность электроснабжения.

Требования к соединениям проводов. Соединение жил между собой и присоединение их к электроустановочным устройствам должны обладать необходимой механической прочностью, малым электрическим сопротивлением и сохранять эти свойства на все время эксплуатации. Контактные соединения подвержены действию тока нагрузки, циклически нагреваются и охлаждаются. Изменения температуры и влажности, вибрация, наличие в воздухе химически активных частиц также оказывают неблагоприятное влияние на контактные соединения.

Физические и химические свойства алюминия, из которого в основном изготавливают жилы проводов, осложняют выполнение надежного соединения. Алюминий обладает (по сравнению с медью) повышенной текучестью и высокой окисляемостью, при этом образуется токонепроводяшая пленка окиси, которая создает на контактных поверхностях большое переходное сопротивление. Эту плёнку перед выполнением соединения нужно тщательно удалить с контактных поверхностей и принять меры против повторного ее возникновения. Все это создает некоторые трудности при соединении алюминиевых проводов.

У медных проводников также образуется окисная пленка, но в отличие от алюминия она легко удаляется и незначительно влияет на качество электрического соединения.

Большая разница коэффициентов теплового линейного расширения алюминия по сравнению с другими металлами также приводит к нарушению контакта. Учитывая это свойство, алюминиевые провода нельзя спрессовывать в медные наконечники.

При длительной эксплуатации под давлением алюминий приобретает свойство текучести, нарушая тем самым электрический контакт, поэтому механические контактные соединения проводов из алюминия нельзя пережимать, а в процессе эксплуатации требуется периодически подтягивать резьбовое соединение контакта. Контакты алюминиевых жил с другими металлами на открытом воздухе подвержены атмосферным воздействиям.

Под влиянием влаги на контактных поверхностях образуется водяная пленка со свойствами электролита, в результате электролиза на металле образуются раковины. Интенсивность образования раковин увеличивается при прохождении через место контакта электрического тока.

Особенно неблагоприятны в этом отношении соединения алюминия с медью и сплавами на основе меди. Поэтому такие контакты необходимо защищать от попадания влаги или покрывать третьим металлом — оловом или припоем.

Соединение и оконцевание медных проводов

Соединение, ответвление медных проводов сечением до 10 мм2 рекомендуется выполнять скруткой с последующей пропайкой, причем медные однопроволочные провода площадью сечения до 6 мм2, а также многопроволочные с небольшими площадями сечений паяют по скрутке (рис. 1). Жилы с площадью сечения 6-10 мм2 соединяют бандажной пайкой (рис. 2 а), а многопроволочные провода — скруткой с предварительной расплеткой проволок (рис. 2 б).

Длина мест соединений скруткой или бандажной пайкой должна составлять не менее 10-15 наружных диаметров соединяемых жил. Паяют свинцово-оловянным припоем с использованием флюса на основе канифоли. Применять при пайке медных проводов кислоту и нашатырь не разрешается, так как эти вещества постепенно разрушают места пайки.

Соединение опрессовыванием. Широко используют соединения медных проводов опрессовыванием. Концы проводов зачищают на 25-30 мм, затем обёртывают медной фольгой и опрессовывают специальными клещами типа ПК.

Соединение и оконцевание алюминиевых проводов

Алюминиевые жилы проводов соединяют сваркой, пайкой и механическим путем (рис. 3).

Сваривают алюминиевые провода о специальной формочке при помощи угольных электродов, получающих питание от сварочного трансформатора.

Для пайки алюминиевые провода скручивают (рис.3 в), а затем место скрутки нагревают в пламени паяльной лампы и пропаивают припоями следующих составов.

Припой А, температура плавления 400 – 425 градусов, состав: цинк — 58-58,5 %; олово – 40 %; медь 1,5 – 2 %.
ЦО-12 Мосэнерго, температура плавления 500 – 550 градусов; состав: цинк – 73 %; олово – 12 %; алюминий – 15 %.

Технология пайки алюминиевых проводов следующая:

— с концов соединяемых проводов снять изоляцию, после чего оголенные жилы зачистить до металлического блеска и соединить внахлестку двойной скруткой с образованием желобка в месте касания жил. Длина желобка для соединения и ответвления при различных сечениях жил указана на рис. 4

— соединенные скруткой провода нагреть пламенем газовой горелки и паяльной лампой до температуры, близкой к температуре плавления припоя. После этого желобок протереть (с нажимом) с одной стороны соединения палочкой припоя, введенной предварительно в пламя лампы. В результате трения оксидная пленка сдирается, желобок начинает облуживаться и заполняться припоем по мере прогрева места соединения. Флюса при этом не требуется. Затем облуживают и опаивают желобок с другой стороны соединения. Одновременно протереть и облудить припоем внешние поверхности и места скрутки жил соединяемого участка;

— места пайки соединяемых проводов подчистить, протереть тканью, смоченной бензином, покрыть влагонепроницаемым лаком и заизолировать изоляционной лентой.

Оконцевание проводов выполняют после их прокладки. Однопроволочные провода с площадью сечения до 10 мм2 и многопроволочные с площадью сечения до 2,5 мм2 присоединяют к токоприемникам непосредственно. Оголенную жилу при этом вводят под зажимной контактный винт. Концы многопроволочных проводов скручивают и пропаивают. В зависимости от типа контакта концу провода может быть придан вид пестика (рис. 5 а) или колечка (рис. 5 б).

Концы однопроволочных проводов сечением более 10 мм2 или многопроволочных сечением более 2,5 мм2 снабжают наконечниками (рис. 5 в), которые припаивают или приваривают к жиле, а в некоторых случаях опрессовывают.

Во всех случаях соединения, ответвления и оконцевания проводов, места соединения их между собой и наконечником обматывают изоляционной лентой в несколько слоев. В соответствии с правилами электрическая прочность изоляции в месте соединения или ответвления должна быть не ниже, чем прочность изоляции в целом.

В дачных условиях для соединения алюминиевых и медных проводов между собой наиболее приемлем способ соединения винтовыми сжимами, так как не требуется специального инструмента и приспособлений. Конструкция контакта должна обеспечить постоянное давление и ограничить выдавливание проводов. Собирать зажим при присоединении алюминиевых проводов необходимо со всеми заводскими деталями (винт, прижимная шайба, шайба плоская, контактная пластина), так как отсутствие любой детали обязательно приведет к ухудшению контакта.

Для присоединения провода к зажиму с конца провода снимают изоляцию. Нож держат под углом 10-15° к поверхности жилы, этим исключается надрез алюминиевой жилы. Провод зачищают до металлического блеска и смазывают кварцево-вазелиновой пастой, затем загибают конец жилы в виде колечка. Загибать провод следует по часовой стрелке, т. е. по направлению вращения крепящего винта.

Внутренний диаметр кольца должен быть несколько больше, чем диаметр контактного винта.

Соединение проводов методом опрессовки широко применяется при монтаже внутренних, внешних электропроводок и воздушных линий электропередач.

Этот способ обеспечивает надежный контакт, необходимую механическую прочность, прост в исполнении. Опрессовку выполняют ручными клещами, механическими и гидравлическими прессами с помощью сменных матриц и пуансонов.

Для соединения жил служат гильзы ГАО, ГА, для оконцевания — наконечники ТА, ТАМ и др.

Алюминиевые жилы в соединительных гильзах опрессовывают по следующей технологии:
— подбирают тип и размер гильз, а также матрицы и пуансоны в соответствии с размерами гильз;

— проверяют наличие заводской смазки в гильзах и наконечниках, при отсутствии смазки гильзы и наконечники зачищают металлическим ершиком и смазывают защитной
кварцево-вазелиновой или цинково-вазелиновой пастой;

— снимают с концов жил изоляцию: при оконцевании — на длине, равной длине трубчатой части наконечника, а при соединении — на длине, равной половине длины гильзы;

— зачищают концы токоведущих жил наждачной бумагой до металлического блеска, протирают тканью, смоченной в бензине, и покрывают кварцево-вазелиновой пастой;

— надевают на подготовленные жилы наконечник или гильзу;

— при оконцевании жилу вводят в наконечник до упора, а при соединении — так, чтобы торцы соединяемых жил соприкасались между собой в середине гильзы;

— устанавливают трубчатую часть наконечника или гильзу в матрицу и проводят опрессовку;

— изолируют соединение несколькими слоями изоляционной ленты.

Не разрешается на алюминиевую жилу опрессовывать медный наконечник, так как соединение будет непрочным из-за большой разности у меди и алюминия коэффициента линейного теплового расширения.

Опрессовку одно- и многопроволочных медных жил сечением 4 мм2 и более выполняют в медных трубчатых наконечниках типа Т или соединительных медных гильзах типа ГМ. Технология опрессовки медных проводов аналогична технологии опрессовки алюминиевых проводов за исключением наложения кварцево-вазелиновой или цинково-вазелиновой пасты.

Запрещается проводить опрессовку при помощи молотка и зубила
