Как правильно сделать ворота из профнастила?

Как сделать ворота из профлиста своими руками

Как изготовить непосредственно своими руками ворота из профлиста разных типов? О чем следует знать, производя расчеты при подготовке чертежа? Подробно об этом рассказывает настоящая статья.

Ворота из профлиста относительно нетрудно собрать и установить своими руками. Именно потому данный материал пользуется все большей популярностью. Достоинство его неоспоримо. Он, в частности:

• легок;
• дешев;
• износостоек;
• прост в обработке.

Ворота, собранные из профлиста, выгодно отличаются от тех, что изготавливаются путем ковки или другими методами. Причем по крепости они не уступают самым дорогим вариантам, а во многом и превосходят их.

Различаются они, прежде всего, методов открывания. Бывают:

• гаражные (поворотно-подъемные);
• раздвижные;
• откатные;
• распашные.

В настоящей статье мы рассмотрим два последних варианта.

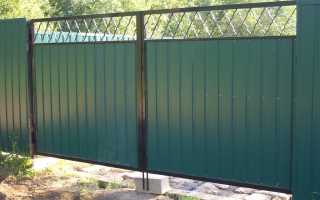

Распашные ворота из профлиста – специфика

Этот тип считается классическим. В целом конструкция состоит из следующих элементов:

• вертикальные стойки;
• створки;
• калитки.

По желанию из профлиста изготавливают ворота и с элементами декора (обычно это ковка). Здесь необходимо учитывать одну особенность – изделия с такими украшениями гораздо тяжелее более простых вариантов.

Откатные ворота из профлиста

Сдвижные разновидности имеют большую функциональность, ведь им для раскрытия не требуется много места. Этот вариант идеально подойдет для небольших дворов или тесных проездов.

Раздвижные ворота из профлиста, сделанные непосредственно своими руками, потребуются тем, кто часто выезжает за пределы своего участка. Их главное преимущество – отсутствие верхних направляющих, что дает возможность проезжать и очень высоким машинам. Причем в зимний период их владельцу не понадобится очищать большое пространство для того, чтобы распахнуть створки.

Откатные ворота с калиткой (или без нее) обычно снабжают электрическим приводом, поскольку вручную одну большую створку отодвигать не слишком удобно.

Есть, впрочем, у данной системы и ряд недостатков:

• в фундамент необходимо закладывать арматуру;
• придется купить немало дополнительных и довольно дорогих комплектующих;
• изготовление и в равной степени установка откатных ворот повлечет большие траты.

Распашные ворота из профлиста – сооружаем своими руками

В первую очередь необходимо подготовить:

• чертежи;
• план-схему с привязкой к местности;
• инструменты;
• материалы.

Делая расчет, помните, чем уже подъезд к дому, тем шире следует делать проем. Вообще же работая над эскизом, учитывайте, какой именно тип транспорта будет въезжать во двор.

Наиболее оптимальные габариты выглядят так:

• длина обеих створок не больше 4-х метров;
• высота до 2-х.

Для того чтобы изготовить ворота по этим размерам самостоятельно, запаситесь следующим:

• два подходящих по размеру куска профильной трубы с учетом погружения в фундамент (сечение минимум – 100×100 мм, толщина стенки – не меньше 4 мм);
• материал на внешний каркас ворот (также квадратная труба 40 на 25 мм);
• уголок для распорок 20 на 20 мм;
• собственно профнастил;
• саморезы к нему;
• бетонный раствор;
• антикоррозийная грунтовка и краска;
• ножницы для металла;
• электросварка;
• шуруповерт;
• болгарка;
• лобзик;
• дрель;
• ватерпас;
• рулетка;
• штыковая и совковая лопаты.

Если вы намерены делать ворота с элементами ковки, приобретите также и их (готовые продаются в строительных магазинах).

Петли привариваем сразу к столбам для ворот, если они уже установлены вместе с оградой. В противном случае работы по монтажу опор следует провести в таком порядке:

• квадратные трубы грунтуют и красят в два слоя;
• по краям ворот роют ямы под фундамент (не менее 1 мера глубиной);
• на дно насыпать слой щебня с песком;
• опоры установить вертикально и закрепить арматурою непосредственно в ямке и сверху;
• залить бетон;
• оставить его до первичного схватывания (15 суток).

В этом случае петли приваривают лишь после застывания раствора.

Каркас самих ворот собирают на ровной площадке. Порядок действий следующий:

• квадратную трубку разделывают по размерам;
• ее торцы болгаркой обрезают под 45 градусов;
• раму собирают и прихватывают сваркой;
• измеряя диагонали, проверяют правильность углов;
• дефекты устраняют и затем производят окончательную сварку;
• внутри каркаса по углам устанавливают косые распорки;
• затем фиксируют 2 поперечины для дополнительной жесткости;
• швы шлифуют болгаркой;
• раму окрашивают.

Обшивка делается только после полного высыхания декоративного слоя. Как вариант – монтируют листы металла уже после установки створок на петли. Саморезы в профнастил закручиваются только в местах его прилегания к основе. На метр квадратный достаточно 6 точек фиксации.

Как видим, делать распашные ворота непосредственно из профнастила не так уж и сложно.

Откатные ворота

После подготовки чертежа необходимо запастись следующим:

• направляющая балка (ее длина составляет 1,6 от общей ширины проема, толщина подбирается под вес створки);
• 2 роликовые каретки;
• нижний и верхний уловители, а также специальная плата (препятствуют раскачиванию конструкции);
• концевой ролик, делающий движение ворот бесшумным и снижающим нагрузку в открытом состоянии.

Размеры определяются так:

• ширина полотна (вместе с противовесом) – умножаем проем на 1,6;
• высота ворот не больше 200 см (желательно чтобы они выступали над забором на 100 мм);
• длина одного противовеса – габарит проема множится на 0,5.

Глубина фундамента составляет 1 метр. Металлический швеллер в положении лежа закрепляют в траншее. Затем производят заливку раствора.

Каркас для ворот сооружают из трубок размером 60 на 30 мм. На удерживающие перемычки используют 40 на 20 мм. Материал разрезают так же, как рассказывалось ранее. Сварка производится в обычном порядке.

• устанавливаем внутренние распорки (обрешетку);
• обшиваем конструкцию профнастилом;
• закрепляем ролики и уловители;
• ставим ворота на место и проверяем их работоспособность.

Как сделать ворота своими руками из профнастила: чертежи + пошаговый инструктаж

Высокий и глухой забор нужен, чтобы оградить и защитить частную собственность. Но у каждого ограждения должен быть выход. И очень часто обычной калитки оказывается недостаточно, даже если у вас нет автомобиля. Порой возникают ситуации, когда нужно что-то завезти во двор и тогда без ворот просто не обойтись. Согласны?

Безусловно, можно приобрести уже готовое изделие или заказать изготовление и установку ворот в специализированной фирме, но для экономии денег предлагаем соорудить ворота своими руками из профнастила, тем более, что это не так сложно, как кажется на первый взгляд.

Далее мы расскажем, какими бывают ворота из профнастила, приведем их достоинства и недостатки, а также предоставим подробную инструкцию по сооружению ворот своими силами.

Виды ворот из профнастила

Конструкции ворот из профлиста могут быть: откатными, распашными, коваными и подъемными. Также они отличаются по своей форме и методу изготовления. Кроме того, многие конструкции могут иметь встроенную калитку.

Распашные ворота – самый простой вариант как в исполнении, так и в обслуживании. Справиться с сооружением такой конструкции сможет даже не опытный домашний мастер.

Откатные ворота, пожалуй, одно из самых практичных и эстетичных решений для оформления въездной группы в частном доме или на дачном участке. В отличие от предыдущего варианта, для них не потребуется много места.

Кованые ворота – могут быть как распашными, так и откатными. Единственное их отличие от обычных в том, что они украшены элементами ковки.

Но, стоит заметить, что такое дополнение к обычным воротам из профнастила может обойтись довольно дорого, поэтому бюджет лучше планировать заранее.

Подъемные конструкции, по мнению многих пользователей, самые удобные из вышеперечисленных. Могут быть секционными и подъемно-поворотными.

Именно второй вариант пользуется большей популярностью. При помощи рычажно-шарнирного механизма полотно ворот полностью поднимается под потолок гаража освобождая место для въезда/выезда автомобиля.

Инструкция по монтажу распашных ворот

Выше мы привели несколько популярных схем ворот из профнастила. Распашные ворота – доступный и самый простой в исполнении вариант, справиться с которым может даже новичок.

Единственный нюанс – они занимают довольно много места на участке. Если же места хватает, то можно смело приступать к работе.

Этап 1 — создание чертежа ворот

Как правило, распашные ворота из профлиста имеют размеры 3-4 метра в ширину и от 2,2 метров в высоту. При этом следует учитывать, что перед местом их размещения, должно быть не менее 2 метров свободного пространства для беспрепятственного открытия створок.

Кроме того, распашные ворота могут быть изготовлены в нескольких вариациях: с одной створкой или с двумя, с калиткой или без. Отдать предпочтение лучше второму варианту, поскольку одностворчатые конструкции требуют очень много места для открывания и имеют большую парусность.

Если на участке не очень много места, то лучше отдать предпочтение распашным воротам со встроенной калиткой.

Приступая к созданию чертежа конструкции следует учесть:

1. Расположение калитки и ее размеры.
2. Количество опор и их высоту, учитывая глубину вкапывания.
3. Габариты каждой створки.
4. Места крепления петель, замка и внутренних фиксаторов.

Для продления срока службы конструкции профессионалы рекомендуют усилить ворота одним из следующих способов: наварить уголки для жесткости конструкции, сделать раму внутри каркаса или над ним, либо установить перемычки.

Этап 2 — подготовка инструментов и материалов

Исходя из подготовленного вами чертежа с нанесением всех размеров будущих ворот, предстоит подготовить:

• профнастил (желательно приобретать марку не ниже С18);
• полая металлическая труба для опорных столбов, сечение не ниже 60*60 мм;
• труба для основы – лучше взять 40*40 мм;
• труба для усиления основы – 20*20 мм;
• пластины для крепления усиления под замок;
• саморезы;
• фиксаторы, петли, замок;
• раствор бетона для установки опор;
• грунтовка и краска.

Помимо этих материалов для работы потребуются: уровень, рулетка, болгарка, шуруповерт, сварочный аппарат, лопата, ножницы по металлу, кисти.

Этап 3 — установка опор конструкции

Начинают монтаж ворот из профнастила с установки опорных столбов. Для этого потребуется выкопать углубление глубиной примерно 1/3 от длины опоры. И чем больше диаметр опоры, тем большего диаметра понадобится углубление.

Далее в подготовленные отверстия устанавливаются опоры. Они должны располагаться четко по вертикали, поскольку даже малейший наклон приведет к перекосу всей конструкции.

Проверив правильность установки, опоры фиксируют при помощи арматуры или кирпичей и только затем заливают бетонным раствором. Фиксация необходима для того, чтобы после заливки бетона опоры не наклонились.

Во избежание попадания внутрь опорных столбов воды, можно их забетонировать изнутри, либо закрыть верхнюю часть специальной накладкой из металла.

Этап 4 — изготовление рамы и установка петель

Для начала потребуется трубу разрезать болгаркой на заготовки, очистить их от грязи и разложить заготовленные фрагменты в соответствии с чертежом будущих ворот. Далее, при помощи сварочного аппарата, заготовки соединяют между собой.

После того, как каркас полностью сварен, проводят его усиление, если требуется. После полного остывания сварочных швов, они тщательно зачищаются.

Затем раму нужно полностью обезжирить, тщательно прогрунтовать и покрасить, особое внимание уделяя местам соединения деталей.

Когда каркас полностью готов, к нему и к опорным стойкам привариваются петли – по три с каждой стороны. Их устанавливают, отступив от верхнего/нижнего края 25-30 см.

Никогда не занимались сварочными работами? Рекомендуем ознакомиться с нюансами электросварки для начинающих.

Если требуется открывать ворота в обе стороны, то петли нужно приваривать встык к опорному столбу, а если в одну сторону – петлю накладывают на каркас. Чтобы створка при открывании не ударялась о забор, рядом с ним можно установить ограничитель.

Этап 5 — монтаж профлиста и установка фурнитуры

На следующем этапе при помощи ножниц по металлу профнастил разрезают и крепят к каркасу ворот.

Для надежного крепления следует фиксировать профлист по нижним волнам через одну к горизонтальным балкам каркаса, а к вертикальным балкам листы крепятся с шагом от 15 до 25 см. Учтите, что на 1 кв.м. ворот должно уйти не менее 6 саморезов.

Если каркас был усилен, то к вертикальным или горизонтальным перемычкам профильный лист тоже нужно крепить.

Последнее, что осталось – это установить замок.

Обычно используется один из трех видов:

• Врезной. Врезается непосредственно в плоскость трубы.
• Накладной. Устанавливается на поперечную перемычку створки и требует дополнительного усиления металлической пластиной.
• Навесной. Если планируется использовать такой вариант, то следует приварить петли для замка еще на этапе сваривания каркаса.

Для ворот из профлиста рекомендуется использовать специальные замки для монтажа в металлическом профиле. Отдавать предпочтение лучше моделям с механизмом открывания поворотным элементом изнутри и ключом снаружи. На замках лучше не экономить и приобретать изделия от хорошо зарекомендовавших себя производителей.

Обычно ручку и замок устанавливают на высоте примерно 90 см от земли, но это расстояние может меняться в зависимости от роста владельца – главное, чтобы открывать калитку было удобно.

Достоинства и недостатки распашных ворот

Выше мы подробно рассказали о том, как самостоятельно спроектировать и установить распашные двустворчатые ворота из профлиста.

Такой вариант ворот получил большую популярность среди жителей частного сектора и вот почему:

• доступная стоимость материалов;
• простота монтажа;
• привлекательный внешний вид;
• простота в уходе;
• длительный срок эксплуатации;
• возможность установки автоматики.

Несмотря на большое количество преимуществ, ворота из профнастила имеют некоторые недостатки: требуют много свободного места для открывания; из-за большой площади подвергаются значительной ветровой нагрузке.

Вам нужны ворота с калиткой и вы не знаете какой материал для этого выбрать? В следующей нашей статье рассмотрены виды ворот с калиткой, их преимущества и недостатки.

Выводы и полезное видео по теме

Подробная видео инструкция по монтажу ворот с калиткой своими руками:

Еще один вариант изготовления и монтажа ворот из профлиста, а также забора и калитки:

Как видите, ничего сложного в самостоятельном изготовлении ворот из профнастила нет. Все, что потребуется – это минимальные навыки работы с электроинструментом, наличие желания сделать ворота самостоятельно и немного свободного времени.

Приложив немного усилий можно самостоятельно изготовить ворота, которые станут визитной карточкой вашего участка и оградят дом от нежеланных гостей.

А приходилось ли вам самостоятельно заниматься изготовлением и установкой ворот из профлиста? Расскажите, какому варианту конструкции отдали свое предпочтение, были ли сложности во время работы и как вы с ними справились? Для наглядности вы можете приложить фото ворот собственного изготовления в обсуждении статьи, а также задать интересующие вопросы нашим экспертам.

Ворота из профнастила: как сделать своими руками

В современном загородном строительстве очень популярен профнастил как материал для обшивки заборов, так и изготовления въездных ворот. И если у вас уже стоит забор из профнастила, то даже задумываться не стоит о том из какого материала будут изготовлены ворота, к тому же их по силам сделать своими руками, при этом не слабо экономя деньги в отличие от заказа в специализированных фирмах.

Преимущества профнастила

Из большого количества преимуществ перед другими материалами для ворот выделим основные

• Малый вес ворот, соответственно опоры могут быть не такие массивные, как, например, для кованных ворот.
• Внешний привлекательный вид. Сочетаемость с забором из любого материала.
• Многообразие цветов окраски. Расцветку профильного листа можно подобрать на свой вкус.
• Сравнительно небольшая цена.

Фотогарея: различные конструкции ворот из профнастила

Проектирование

Сначала нужно определиться с размерами планируемых максимальных ветровых нагрузок, которые ворота будут способны выдерживать в процессе эксплуатации и соответственно этим нагрузкам нужно подбирать трубы для рамы. Необходимо также учитывать нагрузку, оказываемую створками ворот на столбики и забор. При планировании высоты ворот также нужно учесть дорожный просвет, в нашем случае это 5–7 см.

При расчёте просвета между воротами и дорожным покрытием следует отталкиваться от средней высоты снежного покрова в зимнее время

Существуют две схемы открывания въездных ворот, распашная и сдвижная.

Распашная — наиболее простая и дешёвая схема ворот, в которой створки ворот одеваются на завесы, закреплённые на опорных столбах и открываются внутрь или наружу. Минус этой схемы — трудоёмкая и дорогая установка оборудования для автоматического открытия ворот.

Сдвижная (откатная) — немного дороже первой и более сложна в реализации, так как требуется дополнительное пространство вдоль забора для сдвига одной или двух створок. Но в то же время на ворота, изготовленные по этой схеме проще установить автоматику.

Впрочем, что касается технологии изготовления из профнастила у разных типов ворот, то они примерно одинаковы. Делать будем двустворчатые распашные ворота с калиткой в створке и металлическими опорными столбами.

Чертёж распашных ворот с калиткой

Выбор материала

Профнастил можно использовать только как материал для обшивки жёсткого каркаса ворот, и ни о каком самостоятельном его применении речи идти не может так, как у профлиста практически отсутствует сопротивляемость поперечному кручению и изгибу. Ещё нужно обратить внимание на ширину волны профильного листа, чтобы он подошёл к размерам ваших ворот.

Для изготовления рамы створок будем использовать самый подходящий для этих целей материал — профильную трубу сечением 60*40 толщиной 2 мм. Для каркаса и рёбер жёсткости нужна профильная труба 40*20 толщиной 2 мм.

Расчёт материала

На этом этапе нужно подсчитать весь используемый материал и инструмент который будет нужен для изготовления распашных ворот. Ниже приведён список используемого материала для конкретно этого чертежа ворот.

• Профильная труба для рамы створок сечением 60*40*2 мм — 10,2 м.
• Профильная труба для каркаса и раскосов 40*20*2 мм — 23 м.
• Профнастил размерами 3,4*1,9 м.
• Профильная труба для опорных столбов сечением 60*60*2 мм
• Листовая сталь для косынок, укрепляющих каркас размером 20*20 см.
• Самроезы, заклёпки.
• Доски для сборки стапеля размером 20*2,5 см длиной3,5 м — 7 шт.
• Гвозди.

Необходимый инструмент

• Сварочный аппарат.
• Болгарка с отрезным и шлифовочным кругами.
• Шуруповёрт или заклёпочник.
• Рулетка, угольник, белый маркер, уровень, молоток, ножовка.
• Средства защиты глаз и рук.

Как сделать ворота из профнастила своими руками: пошаговая инструкция

Изготовление сборочного стапеля

Лучшим вариантом будет сборка ворот на стапеле, дабы предотвратить любые неточности и расхождения в плоскостях элементов ворот. Стапель можно сделать из досок и полностью подогнать под размер будущих ворот. Собранный стапель нужно проверить правилом, чтобы доски находились в одной горизонтальной плоскости. На рисунке ниже показана схема стапеля.

Подготовка материала

Перед сборкой ворот все профильные трубы нужно нарезать по размерам данным в чертеже. Трубы сечением 60*40 нужно нарезать кусками: 1,635 м — 4 шт., 1.72 — 4 шт. Трубы сечением 40*20 нарезаем так: 1,595 м — 2 шт., 1,72 — 6 шт., 0,797 — 5 шт. Раскосы проще измерить и отрезать, когда будет собран контур рамы и внутреннего каркаса.

Сборка

1. Укладываем на стапель две профильные трубы размерами 1,635 и 1,72 заготовленные для рамы. Прямой угол между ними проверяем угольником. Прихватываем сваркой на точечные прихваты.

Сварка первых элементов рамы на стапеле

Аналогично действуем со второй парой труб этой створки. Соединяем получившиеся два угла в прямоугольник и также точечно прихватываем сваркой. После проверки углов угольником и плоскости правилом, провариваем стыки полностью.

Готовая рама одной створки

По аналогии с первой сваривается вторая створка ворот.

Готовые рамы двух створок ворот

Приступаем к сборке каркаса внутри рамы одной из створок. Профильные трубы, нарезанные для внутреннего каркаса разлаживаем по внутренней части рамы на подложки толщиной 1 см, для расположения труб каркаса посередине. Привариваем профильные трубы прихватами по 2 см через каждые 30 см чтобы исключить деформацию металла. Калитку свариваем отдельно.

Сварка внутреннего каркаса ворот

Далее, нужно замерять длину раскосов по внутренней стороне каркаса и отрезать их. Вставляем рамку калитки в основной каркас и довариваем трубу, примыкающую к ней, а также все оставшиеся раскосы.

Сваренные створки ворот

Приваривание косынок к прямым углам каркаса

Приваривание петель с помощью трубы

Приваривание петель для калитки

Отделка

Под отделкой обычно понимается зашивка полотна створок листами профнастила, а также грунтовка антикоррозийным грунтом и последующая покраска эмалью в нужный цвет. Перед грунтовкой и покраской нужно обязательно зачистить все сварные швы и ржавчину до металла, болгаркой с зачистным кругом. Обезжириваем раму и каркас растворителем и грунтуем антикоррозийной грунтовкой, сначала места сварки, а после их высыхания, створки полностью.

Грунтовка и покраска каркаса ворот

После высыхания слоя грунтовки можно покрыть створки ворот алкидной эмалью в два слоя с промежуточной сушкой между ними. Ворота почти готовы, остаётся повесить створки на петли и прикрутить профнастил. Прикручиваем обрезанные по размерам листы профнастила к каркасу саморезами с помощью шуруповёрта.

А также в отделку включается добавление ажурных кованных элементов на фасад ворот или на верхнюю часть, примеры таких работ можно увидеть в галере выше. Стоит добавлять такие элементы или нет каждый решает сам, это дело вкуса.

Замок на ворота

Замок на ворота можно приобрести любой и также как при монтаже в обычной двери присутствуют некоторые особенности. При монтаже замка в зависимости от его вида выполняются следующие условия:

Навесной. Для навесного замка на ворота и калитку следует предусмотрительно сделать петли ещё на этапе сборки каркаса.

Петли и фиксатор для навесного замка

Нижние фиксаторы для распределения нагрузки

Видео: изготовление ворот из металлопрофиля своими руками

При большом наличии желания и приложении усилий в нужном направлении, постройка ворот достойного качества, является вполне выполнимой задачей для человека с минимальной технической подготовкой.

Как сделать ворота из профнастила своими руками?

В последние годы все чаще владельцы загородных домов выбирают ворота из профнастила для своих участков вместо привычных надежных цельнометаллических ворот. Это связано с целым рядом причин:

• Большая прочность и несущая способность, что позволяет металлическому профилированному листу выдерживать весьма значительные статические и динамические (в том числе и ветровые) нагрузки.
• Высокая стойкость к коррозии и другим внешним воздействиям, достигаемая нанесением на поверхность металла эффективных современных защитных покрытий. Следствием этого является и долговечность конструкций из профнастила, срок службы которых может достигать 40-50 лет.
• Небольшая толщина и вес профилированного листа, а, следовательно, простота и легкость его транспортировки, обработки и монтажа. Изготовить и установить ворота из профлиста своими руками под силу даже человеку, не имеющему специальных навыков и опыта.
• Невысокая стоимость и отличные декоративные качества.

Благодаря перечисленным выше достоинствам, даже самодельные ворота из профнастила с ярким и нарядным полимерным покрытием украсят любой участок значительно лучше цельнометаллических. А если обратится к профессионалам и добавить кованые элементы — то такие ворота станут своеобразной визитной карточкой вашего загородного дома. При этом изготовление их обойдется сравнительно недорого.

Оглавление статьи (нажмите, чтобы открыть)

Ворота из профнастила своими руками — предпочтительная конструкция

Наиболее просты и надежны распашные ворота из профнастила. Большая часть ворот индивидуальных приусадебных и дачных участков имеют именно такую конструкцию. Особенность ее заключается в том, что ворота состоят из двух створок, открывающихся в разные стороны. Это позволяет вдвое уменьшить нагрузку на опорные столбы и максимально ограничить свободное пространство, необходимое для их открывания.

Для легких ворот из профнастила это не так существенно, как для значительно более тяжелых металлических. Но чем меньше нагрузка на опорные столбы ворот, тем меньше вероятность их перекоса и деформации в дальнейшем. Уменьшается также и нагрузка на петли, и они значительно меньше изнашиваются при эксплуатации. Да и для открывания створок ворот требуются гораздо меньшие усилия.

Второй тип — это откатные ворота из профлиста. В этом случае есть только одна секция, которая отодвигается параллельно забору при открытии. Такая конструкция имеет свои преимущества:

• легкость автоматизации;
• минимальные усилия для открытия в условиях обильных снегопадов;
• нет необходимости в свободной площади перед или за воротами для их открытия.

Однако сделать ворота из профнастила подобной конструкции самостоятельно — очень тяжело. Во-первых, необходимо правильно рассчитать массу противовеса, чтобы ворота открывались без лишних усилий и, тем более, не перекосились. Во-вторых, нужно сделать мощный фундамент для опорной части ворот. И, в третьих, сложно правильно сварить ворота из профнастила подобной длины без практики и специального оборудования. Если вам нужна еще и автоматизация — то без помощи специалиста уже не обойтись.

Наконец, третий тип — это сдвижные ворота. Они имеют черты как распашных, так и откатных конструкций. Такие ворота состоят из двух створок, которые раздвигаются в стороны вдоль забора. Они сочетают в себе преимущества двух предыдущих конструкций, однако, не лишены и недостатков.

В первую очередь, для сдвижных ворот также важен правильный расчет противовеса. Пусть небольшие ошибки в данном случае не так фатальны за счет вдвое меньшей ширины полотна, но они обязательно скажутся «на дистанции» в виде перекоса, а также быстрого износа направляющих и роликов.

Кроме того, под такие ворота необходимо два опорных фундамента, причем по конструкции и размерам они не сильно будут отличаться от фундамента для откатных ворот. Также в подобной конструкции существуют проблемы с реализацией калитки. Поэтому, опять-таки, сделать такие ворота с профнастила своими руками — слишком сложно, поэтому далее остановимся на распашной конструкции как на самой простой в реализации.

Как сделать ворота из профлиста — пошаговая инструкция

Перед тем, как сделать ворота из профнастила, необходимо выбрать их конструкцию и рассчитать количество материалов, необходимых для их изготовления. Для этого можно нарисовать эскиз каркаса с учетом выбранной конструкции и размера проема ворот. В нашем случае — это распашные ворота

На рисунке изображен наиболее простой вариант каркаса ворот без горизонтальных и диагональных ребер. Их можно не устанавливать потому, что сам профилированный лист, благодаря ребристой форме поверхности, имеет высокую собственную продольную жесткость.

Перед тем, как построить ворота из профнастила, необходимо сделать каркас. Для изготовления рамы каркаса нужно использовать профильную трубу сечением 60х40 или 40х20 (в зависимости от выбранного размера ворот). Длину трубы находим по простой формуле L=3a+6b+6c.

Крепление профилированного листа можно выполнить прямо к раме каркаса. Но лучше для этой цели приварить к ней специальную полосу. Эта же полоса закроет щели на притворах калитки и ворот. Кроме того, ее установка увеличит жесткость всей конструкции. Используем для этой цели стальную полосу размером 40х4 или 25х4 мм. Длина полосы равняется L=2a+4b+2c+6d.

Если столбы ворот еще не установлены, размер ворот можно немного изменить с учетом ширины профнастила и необходимого нахлеста между листами. Это поможет избежать необходимости подрезки профлиста при установке. Рассчитав количество металлических труб и профнастила, выбираем декоративные кованые украшения, петли, вертикальные запоры и замок для калитки.

Перед тем, как сварить ворота из профнастила, выбираем ровную площадку с твердым основанием. На ней, используя правило трех чисел 3-4-5, наносим контуры створок ворот. Этот метод дает большую точность, чем обычный слесарный угольник.

Суть правила в следующем. Отметив на поверхности один из углов створки, шнуром размечаем первую линию и наносим на ней 3 одинаковых отрезка любой длины. Затем этим же шнуром наносим вторую линию под углом приблизительно 90° к первой. На ней отмечаем 4 отрезка такой же длины. Если при этом получился действительно прямой угол, расстояние между крайними точками разметки на обеих линиях будет равно длине 5 отрезков.

После разметки всех углов створки ворот, проверяем ее точность замером длины диагоналей. Если диагонали равны, то у нас получился правильный прямоугольник. Далее делаем ворота из профнастила.

Разметку металлических труб каркаса нужно производить очень точно. Ошибка даже в один миллиметр на длине створки ворот может создать недопустимый перекос. Углы профилей каркаса с помощью шлифмашинки обрезаем строго под углом в 45°. Разложив подготовленные грани каркаса по линиям разметки, собираем раму ворот на прихватках. Снова проверяем диагонали и окончательно свариваем створку ворот.

Ворота из профнастила

Сегодня самостоятельное изготовление ворот из профнастила является наиболее оптимальным вариантом по цене, в сравнении с готовыми заводскими изделиями. Экономия денег, дешевизна рабочего материала и возможность варьировать разные варианты установки даёт толчок к изготовлению ворот из профилированного листа своими руками.

Статья написана, в первую очередь для тех, кто впервые сталкивается с этим вопросом и хочет самостоятельно изготовить ворота из профнастила.

Статья сопровождается советами специалистов, фотографиями и ссылками на видео.

Какие инструменты необходимо иметь изготовления распашных и откатных ворот

Для работы на разных этапах понадобится:

1. Измерительная рулетка и строительный уровень.
2. Сварочный аппарат.
3. Болгарка и/или строительная ножовка.
4. Перфоратор и биты.
5. Угловая шлифовальная машинка.
6. Киянка, клепальник.
7. Комплект гаечных ключей.
8. Штыковая лопата.

А также, следует подготовить ёмкость для приготовления смеси из бетона или цемента.

О преимуществах профилированного листа как строительного материала при изготовлении откатных и распашных ворот

При изготовлении ворот из профнастила просматриваются финансовые выгоды.

Материал имеет ряд преимуществ перед другими строительными материалами, как-то:

• экономичность. Стоимость обшивки ворот существенно ниже, чем использование дерева или других материалов;
• прост в изготовлении и установке, не требует специальных знаний;
• он практичен и долговечен в эксплуатации;
• ворота из профнастила могут быть разной конструкции с использованием определённых режимов управления;
• ворота разной цветовой гаммы из профнастила дают возможность принятия решения и выбора как дополнить экстерьер приусадебных сооружений и в том числе ландшафтный дизайн своей территории.

Чаще всего устанавливаются и пользуются популярностью:

• ворота из красного профнастила;
• ворота из коричневого профнастила;
• ворота из зеленого профнастила.

Ворота из профнастила по способу открывания делятся на несколько видов:

1. Распашные ворота.
2. Откатные ворота.
3. Ворота гаражные.
4. Раздвижной вариант.
5. Ворота поворотно-подъёмного вида открывания.

Как самостоятельно установить ворота из профнастила: инструкция

Сначала рассмотрим технологические этапы изготовления ворот из профлиста с отдельной калиткой. В процессе нужно учитывать размеры профлиста листа, точнее, количество волн в одном листе. Нужно сопоставить данные, с учётом планировки территории участка.

Одного листа на створку будет явно не хватать. Поэтому, рекомендуется исходить из ширины листа профнастила.

При установке ворот из профнастила важным показателем является их ширина. Она должна быть доступной для въезда легкового автомобиля. В размер свободного въезда необходимо включить ширину зеркал заднего вида и взять 1 метр запаса.

В учёт берётся ширина опорных столбов. Если мы ведём речь об установке ворот из профнастила с отдельно стоящей калиткой, то нам необходимо подготовить 3 опорных столба. При этом необходимо учитывать величину зазоров между рамой каркаса и опорными столбами.

Часто в расчёт забывают внести размер зазора между створками ворот и фурнитуру. Специалисты и практики рекомендуют при установке распашных ворот использовать следующие показатели ширины въезда 4,5-5 м, как оптимальный вариант. При этом калитка из профнастила не должна быть уже 70 см. Наиболее распространённые рабочие показатели ширины калитки порядка 1,2 м.

И ещё один немаловажный показатель – это высота. Исходя из стандартов профлиста (длина 2000 мм) формируется базовая высота распашных ворот. Это 2200-2500 мм. При расчётах берётся во внимание нижний зазор земли и створок ворот, составляющий 150-300 мм.

Если вы считаете, что зазор под воротами слишком большой, можно установить съёмную планку, как защитный элемент, который демонтируется с наступлением холодов.

В конструкцию можно внести различные элементы декора, которые могут оказать влияние на высоту забора. Речь идёт об использовании ковки при производстве и установке ворот. Но, это большая и отдельная тема, которая должна освещаться отдельно. Смотрите видео по установке забора своими руками:

О чертежах несколько слов

Невозможно все цифры держать в голове. Поэтому чертёж ворот является инструментом упрощения расчётов и своеобразной шпаргалкой при установке ворот.

Чертёж фиксирует количество требуемого материала. А также, даёт оценку жёсткости металлической конструкции в целом. Чертёж – это своеобразный путеводитель, служащий мостиком между задуманным и реальным воплощением.

О способах изготовления распашной конструкции

Распашные ворота можно изготовить:

1. Используя одну створку: одностворчатый вариант металлических ворот.
2. Двухстворчатые металлические ворота, состоящие из равноценных в техническом оснащении конструкций.

В первом варианте необходимо учесть свободное место для открывания конструкции. Это можно с натяжкой отнести к недостаткам одностворчатого варианта. Нужно понимать, что ворота с одной створкой – это постоянная парусность, если не укрепить конструкцию изнутри. С другой стороны, при попытке усиления каркаса это автоматически вызовет излишнее давление на петли, что может привести к перекосу створки.

Второй вариант исключает вышеперечисленные проблемы. С увеличением количества необходимых петель, и дополнительного расхода металла немного увеличится общая стоимость конструкции. Но решив установить двухстворчатые распашные ворота из профнастила, вас не будет волновать вопрос парусности. Ворота этого плана более надёжные.

Теперь можно перейти к вопросу усиления каркаса. Эта операция включает в себя несколько отдельных этапов с использованием дополнительного количества металла.

Этапы усиления каркаса

Придать жёсткость каркасу, можно выполнив 3 вида работ:

1. Наварить уголок.
2. Сварить раму внутри каркаса и в верхней части конструкции.
3. Использовать перемычки по диагонали и поперёк конструкции.

Все три варианта усиления каркаса ворот необходимо рассмотреть отдельно.

Как говорится, отделаться лёгким финансовым испугом в нашей ситуации усиления каркаса можно, если ширина каждой створки не превышает полтора метра. В этом случае, особой роли не играет, применим для усиления «косынку», или используем «распорку».

С увеличением ширины уголка возрастает жёсткость каркаса всей конструкции.

• Усиление каркаса рамой.

Крепление можно сделать следующим образом. Небольшие заготовки установить в ячейки каркаса, прихватив их сваркой. При этом шаг может колебаться в пределах от 200 до 300 мм.

При сварке использование сплошного шва не рекомендуется, дабы не повело конструкцию.

Ещё один вариант. Над основным каркасом можно наварить трубу небольшого сечения. Это также позволит усилить всю конструкцию и минимизировать парусность створок.

• Установка перемычек поперёк и по диагонали.

Отвечая на вопрос, как сделать калитку из профнастила, необходимо знать, что существует особенность при монтаже перемычки. Если калитка из профнастила с небольшой парусностью, то можно выполнить монтаж одной поперечной перемычки. Она крепится перпендикулярно длинным элементам каркаса. А вот для усиления ворот, необходимо монтировать диагональную перемычку.

Теперь можно перейти к ознакомлению процесса установки опорных столбов. Здесь также существуют свои нюансы и особенности монтажа.

Установка опор

Опоры ставятся на первоначальном этапе работ. Чаще всего, без особых сложностей, копается яма, в которую устанавливают столбы. После утрамбовки земли вокруг опор проводится бетонирование конструкции. Выемка земли выполняется вручную с использованием штыковой лопаты или с помощью бура.

Чем больше диаметр трубы, тем глубже придётся выкапывать яму.

Как пример: Если сечение трубы в размерах 60/60, то диаметр садового бура должен соответствовать 120 миллиметрам.

В процесс подготовки входит подача в готовую яму смеси из песка и бетона. Толщина подушки колеблется от 150 до 300 мм. Почему необходимо уложить подушку? Она служит своеобразным предохранителем от влияния морозного пучения, а также увеличивает срок службы опорных столбов (их устойчивость).

Перед бетонированием столбов необходимо их загрунтовать. Важно установить трубы точно в вертикальном положении во избежание перекоса всей конструкции.

Последующие этапы

В то время, пока бетон будет схватываться, можно заняться изготовлением каркаса. В работе можно использовать металлические трубы или бетонные столбы. Реже, но всё же, иногда в качестве рабочего материала берут сваи.

Дальнейшие действия – это изготовление рамы створок и установка петель. Обычно 2 петель достаточно. Но если необходимо усилить конструкцию добавляют ещё одну петлю. Навеска профлистов может выполняться с наружной и внутренней стороны каркаса с использованием саморезов или заклёпок.

Не забываем о фурнитуре. Это не менее важные элементы конструкции, чем предыдущие составляющие. Одним из важных элементов фурнитуры считается замок. В вопросе выбора замка приоритетов нет. Можно установить навесной, врезной или накладной замок. Благо вариантов на рынке масса.

Обязательный атрибут- защелка. Она традиционно устанавливается с внутренней стороны конструкции. Так же, она монтируется на калитку из профнастила.

Можно установить автоматику. Это избавит вас в холод и дождь от необходимости открывать ворота вручную.

Теперь давайте рассмотрим вопрос об устройстве калитки и определимся с вариантами её монтажа.

Если створки ворот сделать не одинаковыми по ширине, тогда одна из них может выступать как входная калитка из профнастила. В этом случае нагрузка на конструкцию будет минимальной, в большей части на одну стойку. Описанную конструкцию можно отнести к бюджетному варианту.

Если калитку расположить посередине, то каркас калитки будет выступать в качестве усилителя створки. Монтаж калитки ближе к опорному столбу подразумевает нагрузку на опорный столб.

Нужно понимать, что калитка – это дополнительный вес для всёй конструкции створки, поэтому необходимо для ее усиливать такой каркас и ставить дополнительные петли.

Мы не будем говорить о преимуществах и/или недостатках конструкции, остановимся на сроках изготовления и общей стоимости. Изготовить и установить распашные или откатные ворота с калиткой из профнастила можно за несколько дней. Средняя стоимость материалов и работы не должна превысить 3 тыс. руб.

В заключение

Изготовить ворота из профнастила своими руками, а также установить калитку из профнастила можно потратив на это относительно не большие деньги. Рабочий процесс занимает немного времени. Монтаж распашных ворот из профилированного листа нужно выполнять с соблюдением техники безопасности, привлекая к процессу одного или двух помощников.
