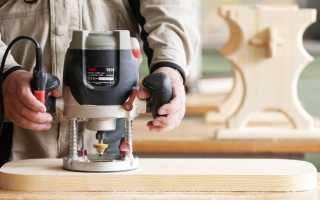

Как правильно работать с фрезой?

Фрезер для начинающих: первые шаги

Итак, темой нашего сегодняшнего материала опять является ручной фрезер. Почему опять? Да потому что не так давно мы опубликовали первую статью на эту тему, адресуясь в основном к тем, кто пока лишь совершает первые шаги в работе с этим агрегатом. Сегодня в нашем повествовании мы пойдем дальше. И коснемся уже практических вопросов.

Как правильно выставить глубину фрезерования

Выставление глубины фрезерования производится в два этапа.

Выставление нулевой точки

Чтобы выставить глубину фрезерования, следует, прежде всего, выставить нулевую точку. А потом, отталкиваясь от нее, можно выставлять и необходимую глубину. Нулевой точкой мастера называют такое положение фрезы, когда ее конец касается поверхности обрабатываемой заготовки.

Ориентируясь лишь по шкале, такую точку задать невозможно. Это объясняется тем, что при установке фрезы мы никогда не знаем точно, на какую глубину мы ее вставили и какова точная длина этого инструмента.

Для определения нулевой точки фрезер следует опустить до момента касания и зафиксировать его в этом положении при помощи специального фиксатора, имеющегося на любом фрезере.

Для установки глубины погружения фрезера используется специальный упорный штифт. На него нанесена шкала грубой настройки. Через тело штифта проходит винт точной подстройки со шкалой, расположенной в верхней его части. Винт снабжен рукояткой, позволяющей вкручивать его или выкручивать. Причем нижняя его часть передвигается соответственно.

Винт снабжен резьбой М6 с шагом 1 мм. Это значит, что один оборот регулировочного винта добавляет или убавляет 1 мм глубины фрезерования. Поворачивая головку винта на доли полного оборота, можно с высокой точностью выставлять необходимую величину.

На корпусе шкалы имеются отметки в виде стрелочек. Желательно, чтобы они были совмещены с каким-то круглым делением. Для этого головку винта тонкой настройки нужно повернуть так, чтобы его нижняя часть уперлась в револьверный упор. При продолжении вращения головки винт начинает перемещать шкалу. Так и подбирается ее удобное положение. После этого шкалу необходимо зафиксировать.

В таком положении фрезер выставлен в ноль. В ноль также выставлена и его шкала.

Если расфиксировать фрезер и поднять его, а затем вновь опустить, то острие регулировочного винта не даст инструменту опуститься ниже ранее настроенного положения, которое мастера называют нулевым.

Настройка глубины фрезерования

Теперь можно выставлять и глубину фрезерования. Допустим, эта величина должна составлять 2 мм. Для ее выставления следует сделать 2 полных оборота головки винта точной настройки. После такой настройки фрезер обеспечит глубину выемки в 2 мм.

Если проверить глубину выполненного фрезерования, то вполне может обнаружиться небольшая погрешность. Она обусловлена тем, что при опускании фрезера для начала работы кончик фрезы может слегка промять обрабатываемую древесину.

Какой может быть максимальная глубина фрезерования за один проход

Это, конечно, в значительной степени зависит от диаметра фрезы. Чем он больше, тем большую нагрузку можно прилагать к фрезе. Однако не стоит забывать и тот факт, что с увеличением размеров фрезы увеличивается и нагрузка на фрезер. С другой стороны, если взять тонкую фрезу и попытаться выполнить ею глубокий заход, то она может легко сломаться в районе шейки.

Как настраивать фрезер для работы с фрезами различных диаметров

Если речь идет о тонкой фрезе, то следует использовать головку точной настройки, о которой мы писали выше.

Если используются фрезы большого диаметра более 10 мм, то можно пользоваться револьверным упором. Как же это делается? Рассмотрим это на конкретном примере. Допустим, диаметр используемой фрезы составляет 16 мм, а итоговая глубина фрезерования должна составить 14 мм. Производятся следующие операции:

1. Фрезер выставляем на нулевую отметку.
2. Опускаем штифт до касания с револьверным упором.
3. Выставляем какую-то целую величину.
4. Если имеется небольшой люфт над упором, то следует немного поджать с помощью винта тонкой настройки и зафиксировать.
5. Разблокируем шкалу грубой настройки и поднимаем ее на 14 мм.

Таким образом, зазор между штифтом и револьверным упором увеличивается на нужные нам 14 мм. И если мы опустим фрезер, то фреза выступить за пределы его подошвы на 14 мм.

Вполне понятно, что такую большую величину профрезеровать за один проход невозможно. Поэтому следует воспользоваться возможностями револьверного упора, который позволяет регулировать глубину погружения с шагом 3 мм. На упоре имеются ступеньки, которые дают возможность постепенно, проход за проходом, выставлять все большую глубину погружения. Дополнительной точности можно добиться, используя винт точной подстройки.

Фрезер во время работы уводит в сторону. Это следует учитывать

В ходе фрезерования фрезер немного утягивает в сторону. Почему? Дело в том, что фреза всегда вращается по часовой стрелке. Во время реза ее режущие кромки оказывают воздействие на материал. А тот, в свою очередь, оказывает противодействие и отталкивает фрезу вместе с фрезером в противоположную сторону.

Данный нюанс следует учитывать при работе с фрезером. Особенно важно это принимать во внимание при работе с параллельным упором. Поскольку фрезер будет тянуть или к кромке детали, или удалять от нее. Это зависит от направления движения инструмента.

Физических сил для удержания фрезера и придания ему правильного направления движения никогда не хватает. Поэтому-то для выполнения прямых резов следует пользоваться параллельным упором.

Как использовать фрезер с параллельным упором

Установив параллельный упор, попробуем выполнить фрезерование на и от себя, установив параллельный упор на левую кромку обрабатываемой детали.

Фрезеруя от себя, можно заметить, что при всех стараниях, фрезер будет уходить влево. При фрезеровании на себя линия получится идеально ровной даже без приложения особых усилий. Почему? Да потому, что в последнем случае фреза утягивает фрезер вправо, чему противостоит параллельный упор. В итоге движение получается прямолинейным.

Чтобы выставить на параллельном упоре то расстояние от кромки детали, на котором будет производиться фрезерование, необходимо сделать следующее:

1. Ослабить винты, фиксирующие направляющие параллельного упора в подошве фрезера.
2. На детали нанести карандашом контрольную отметку, отображающую величину отступа от края.
3. Установить фрезер на деталь так, чтобы фреза своим режущим выступом находилась строго на нанесенной линии.

4. Задвинуть параллельный упор на необходимую величину и закрепить его направляющие.

Чтобы фрезерование с параллельным упором было прямолинейным, нужно помнить следующее:

• если упор находится слева от вас, то фрезер во время работы следует тащить к себе;
• если упор находится справа от вас, то фрезер во время работы следует толкать от себя.

Работа ручным фрезером

Существует разные типы ручных фрезеров, однако самым используемым и универсальным можно назвать ручной погружной фрезер, про работу которым, и написано ниже. Пластичное, совершенное по своей эстетичности дерево и универсальный ручной фрезер. Это сочетание позволяет получать изделия практически любых форм — от самых простых в виде прямых плоскостей, до самых сложных, подходящих скорее произведениям искусства, чем утилитарным вещам. Работа ручным фрезером по дереву представляет возможность в полной мере насладиться творчеством, создавая оригинальные, эксклюзивные изделия.

Виды работ выполняемых фрезером

Фрезерование пазов, канавок, четвертей и прочих углублений в заготовке, которые могут располагаться как вдоль, так и поперек слоев, быть открытыми (выходить на кромку) или закрытыми. За некоторыми исключениями эти формы выполняют определенные конструктивные функции — чаше всего образуют разъемные и неразъемных соединения.

Фрезерование кромок — профилирование. Используется для производства погонажных профильных изделий (карнизов, плинтусов, наличников, штапиков и т.п.), а также при оформлении интерьеров, изготовлении мебели и разного рода поделок. Эти элементы помимо функциональной несут и декоративную нагрузку.

Фрезерование сложных поверхностей и контуров при создании оригинальной мебели, эксклюзивных интерьеров и изготовлении изделий различного назначения, претендующих на художественную изысканность. При этом широко применяются шаблоны, позволяющие копировать повторяющиеся сложные формы с большой точностью, делая их практически полностью идентичными.

Фрезерование специальных элементов, несущих чисто функциональную нагрузку. Это пазы и отверстия под навесы и замки, шипы и т.п. При серийном производстве эти элементы выполняются специализированными фрезерами (присадочными и пр.). Но в быту с ними вполне успешно справляются универсальные ручные фрезеры.

Фрезы

Чтобы придать изделию определенную форму, необходимо обеспечить точное позиционирование фрезы относительно заготовки в трех координатах. Положение инструмента в вертикальном положении обеспечивается механизмом погружения, который перемещает двигатель с фрезой по вертикальным направляющим станины и стопорит его в нужном положении по высоте.

Позиционирование в горизонтальной плоскости может обеспечиваться различными путями. С помощью направляющего подшипника, закрепляемого на фрезе, или направляющей втулки, крепящейся к опорной поверхности фрезера, а также множества специальных приспособлений, поставляемых с фрезерами и приобретаемыми самостоятельно или изготавливаемыми своими руками. Имеется большое количество руководств и рекомендаций, описывающих, как работать фрезером, используя эти приспособления, одно из них читайте здесь.

При использовании фрез с направляющим подшипником, последний катится по кромке обрабатываемой детали или шаблона, расположенного ниже или выше заготовки, обеспечивая таким образом определенное расстояние между фрезой и деталью. Фрезы, имеющие направляющий подшипник и обрабатывающие кромки деталей, называются кромочными. Они используются только для обработки краев заготовок. Существуют разные формы кромочных фрез.

Профильные фрезы (а и б) придают кромке различные фигурные профили, несущие декоративную нагрузку.

Конусная фреза (в) предназначена для скашивания кромки под углом 45°.

Калевочная фреза (г) используется для закругления кромок. Она формирует профиль в четверть окружности и бывает разного размера с радиусом круга 3-16 мм.

Дисковая фреза (д) вырезает в заготовке горизонтальный паз различной глубины и ширины.

Фальцевая фреза (е) используется для фрезерования четвертей, исполняющих самую различную функцию.

Галтельная фреза (ж) используется для получения галтелей на кромке. Ее используют для придания краям декоративности.

Фрезы без направляющих подшипников, называемые пазовыми, предназначены для обработки заготовки в любом месте. Их применение требует использования приспособлений (про фирменные и самодельные приспособления для ручного фрезера читайте здесь), обеспечивающих позиционирование фрезы в горизонтальной плоскости.

Прямоугольная пазовая фреза (а) является, пожалуй, наиболее используемой. Она применяется для фрезерования пазов, обеспечивающих соединение деталей — как неразъемное, так и разъемное.

Галтельная фреза (б) создает в заготовке полукруглые пазы или канавки, исполняющие часто декоративные функции.

V-образная фреза (в) образует паз со стенками, расположенными под углом в 45°. Если внедрить фрезу на большую глубину, получится паз с вертикальными краями. С помощью V-образной фрезы вырезают буквы и различные украшения.

Фреза «ласточкин хвост» (г) используется обычно в мебельном производстве при устройстве открытых и скрытых шиповых соединений.

Крепление фрезы в цанге фрезера

• Фрезер укладывается набок.
• Шпиндель фиксируется от проворота — в зависимости от конструкции фрезера, гаечным ключом или кнопкой-фиксатором.
• Отпускается (если она навернута на цангу) или навертывается зажимная гайка цанги.
• В зажимную цангу вставляется хвостовик фрезы до упора или, по крайней мере, на 20 мм.
• С помощью гаечного ключа (если шпиндель фиксируется гаечным ключом, то потребуется второй ключ) затягивается зажимная гайка, шпиндель расстопоривается.

При отсутствии в цанге фрезы, зажимная гайка не должна затягиваться. Это может привести к повреждению цанги .

Установка глубины фрезерования

Операция выполняется в следующем порядке:

• Фрезер устанавливается опорной поверхностью на обрабатываемую деталь.
• Револьверный упор, который задает глубину погружения, устанавливается самым низким своим упором напротив торца ограничителя.
• Освобождается винт стопорения ограничителя, в результате чего последний обретает способность свободно перемещаться в своих направляющих.
• Осуществляется разблокировка механизма погружения (опускания) фрезера.
• Двигатель медленно опускается вниз до касания фрезой детали.
• Механизм опускания двигателя снова блокируется.
• Ограничитель глубины опускается до касания самого низкого упора.
• Ползунок ограничителя устанавливается на «0» шкалы погружения.
• Ограничитель поднимается до того положения, при котором его ползунок показывает на шкале погружения то значение глубины фрезерования, которое требуется установить. Эту операцию можно осуществлять поднимая и опуская ограничитель рукой (грубая установка) или с помощью механизма тонкой настройки (точная установка).
• Винт стопорения ограничителя зажимается, фиксируя ползунок в установленном положении.
• Механизм погружения разблокируется, и фреза вместе с двигателем поднимается вверх.

Теперь, если опустить двигатель с фрезой в самое нижнее положение (до соприкосновения торца ограничителя с самым коротким штырем револьверного упора), фреза внедрится в заготовку на ту глубину, значение которой выставлено на шкале.

Если фрезеровка производится на большую глубину, ее нужно осуществлять поэтапно. Это делается с помощью поворота револьверного упора таким образом, чтобы ограничитель глубины во время первых проходов упирался вначале в более высокие упоры, и лишь в заключительном проходе — в самый низкий упор.

Выбор режима скорости вращения фрезы

На самом деле чистоту обрабатываемой поверхности определяет не скорость вращения фрезы, а линейная скорость перемещения режущей кромки относительно материала. Чем больше диаметр фрезы, тем выше линейная скорость. Поэтому при использовании фрез большого диаметра скорость вращения устанавливается меньше. Например, для фрезы диаметром 10 мм скорость должна быть от 20000 об/мин и выше, для фрезы диаметром 40 мм — 10000-12000 об/мин. Конкретные значения задаются в инструкциях по эксплуатации. Скорость вращения обуславливается также и твердостью обрабатываемого материала. Чем выше твердость, тем меньшим должно быть число оборотов фрезы.

После длительной работы на низких оборотах, фрезер следует включать на несколько минут на максимальных оборотах на холостом ходу для охлаждения двигателя .

Направление вращения фрезы

Фрезерование

Перед началом фрезерования должно быть выполнено следующее:

• Закреплена фреза в цанге.
• Установлено подходящее для данной работы число оборотов двигателя.
• Настроена требуемая глубина фрезерования с помощью ограничителя погружения (при работе с погружными фрезами) или зафиксировано определенное значение вылета фрезы по отношению к подошве (при работе с кромочными фрезами).
• Установлен направляющий подшипник или кольцо (при работе с кромочными фрезами) или иное приспособление, обеспечивающее необходимую траекторию фрезы. При этом должна задаваться оптимальная толщина среза — как правило, не более 3 мм.

Приемы работы ручным фрезером несколько различаются в зависимости от того, в каком режиме осуществляются работы. Но в любом случае фрезер устанавливается на основание — обрабатываемую деталь или вспомогательную поверхность. Направляющий элемент фрезера (подшипник, кольцо, кромка подошвы или иная поверхность) прижимается к направляющей кромке (детали, рейке или шаблону), после чего производится включение двигателя и начинается сначала погружение фрезы (если используется погружной режим), затем плавное равномерное движение фрезера по траектории, задаваемой направляющим элементом.

Основные меры безопасности при работе с фрезером

• Крепление фрезы и настройку фрезера нужно осуществлять при выдернутом из розетки шнуре питания.
• Работа ручным фрезером требует внимательности и концентрированности. При фрезеровании необходимо устойчиво стоять на ногах и прочно держать фрезер в руках. Нельзя работать, будучи усталым, рассеянным или нетрезвым. Это может привести к вырыванию фрезера из рук и серьезной травме.
• Обрабатываемая деталь должна быть прочно закреплена, в противном случае ее может сорвать фрезой с места и бросить с большой силой и скоростью.
• Во время соприкосновения фрезы с материалом, нужно быть особенно осторожным во избежание так называемого обратного удара — эффекта, когда фреза ударяет по материалу и получает ответный реактивный удар, могущий привести к вырыванию фрезера из рук, его поломке или травме. Чтобы обратного удара не произошло, нужно прочно держать фрезер в руках, надежно прижимать его к основанию и плавно перемещать инструмент. Толщина срезаемого слоя не должна быть слишком большой — не более 3 мм.
• Одежда не должна иметь болтающихся элементов — таких, которые могут намотаться на фрезу.
• Нужно избегать вдыхания мелкой пыли, возникающей при фрезеровании. Она вредна для легких. Пыль можно отсасывать пылесосом или можно пользоваться респиратором.

Как пользоваться фрезером

Новичку фрезер может показаться сложным инструментом. Мы расскажем об основных моментах работы с ним, узнав которые вы сразу приступите к выполнению практических задач. Читайте в этой статье о принципе работы вертикальной машины. Для остальных типов оборудования правила эксплуатации аналогичны.

Содержание:

1. 1. Коротко о главном: технические параметры
2. 2. Подготовка и настройка инструмента
3. 3. Приступаем к фрезерованию
4. 4. Обслуживание инструмента

Универсальная вертикальная фрезерная машина вплоть до недавнего времени была малоизвестна в России. Ее и сегодня нельзя назвать широко распространенным инструментом. И этот факт прискорбен, так как фрезер по дереву значительно упрощает производство мебели, шпоночную модель трудно переоценить при отделочных работах, ну а профессиональная позволяет в крупных масштабах изготавливать профиль, погонажные изделия и т.д.

Коротко о главном: технические параметры

Кромочный, как и штанговый фрезер, как и любой другой вид этого инструмента, различаются мощностью, причем, чем большей мощностью он обладает, тем эффективнее осуществляет распил, защищая пользователя от рывков, обеспечивает безупречную чистоту выполняемой работы. Напомним, что мощность заключена в интервале 800 Вт в любительских моделях и 2000 Вт в промышленных. Следующей технической характеристикой является жесткость конструкции, от которой напрямую зависит качество выполняемой работы. Что касается габаритов, необходимо отметить, что умеренные размеры и относительно малый вес обеспечат неутомительную интенсивную работу в условиях небольших рабочих площадей. Защита от перегрузок обеспечивается датчиком, который может как уведомить оператора сигнальным индикатором о перегревающемся двигателе, так и отключить двигатель автоматически при достижении им предельной высокой температуры. Еще одной замечательной инновационной характеристикой является электронная регулировка частоты вращения, что позволяет основательно увеличить спектр полезного применения фрезера. В некоторых профессиональных моделях предусмотрена возможность тонкой регулировки положения фрезы и параллельности, что особенно важно, скажем, при реставрационных работах, где необходима чрезвычайная точность. Все это общие, но необходимые сведения об особенностях инструмента. Подробно и широко о них рассказывается в статье на нашем сайте «Выбор фрезера по техническим характеристикам». А сейчас – к делу. Как пользоваться фрезером, покажем на примере.

Подготовка и настройка инструмента

Для начала приготовьте обрезки древесины, на которых вы будете тренироваться. Лучше, чтобы они были из мягких пород. Итак, вы держите в руках фрезер. Не спешите сразу включать сетевой кабель. Сначала нужно установить фрезу в цангу, потом с усилием затянуть ее ключом. Фиксатор шпинделя – кнопка, на которую нажимают во время замены режущего инструмента, упрощает эту задачу. При его отсутствии пользуются еще одним ключом. Обрабатываемая заготовка должна быть хорошо закреплена. Ставим на нее фрезер и давим на рукоятки вниз, пока фреза не коснется обрабатываемой поверхности. Это положение нужно зафиксировать с помощью зажимного рычага. Он расположен рядом с рукояткой – не снимая руки, его можно легко переместить пальцем.

Первая настройка – глубина фрезерования. Регулятор глубины расположен вдоль одной из направляющих. Его нужно опустить в нижнюю точку ограничителя – револьверного упора. Теперь надо выставить указатель на нулевую отметку шкалы. После этого штангу поднимают до нужного значения глубины фрезерования и фиксируют регулятор в этом положении. При наличии колесика глубину устанавливают с максимальной точностью. Отпускаем зажимной рычаг, и корпус поднимается вверх. Когда мы начнем фрезеровать, инструмент будет погружаться на нужную глубину.

Вторая настройка – скорость. Ее выбирают в зависимости от вида материала и размера фрезы. Чем больше диаметр режущего инструмента, тем ниже скорость. От выбранного режима зависит качество обработки. Если скорость слишком высокая, то края получатся неровными. В таблице мы приводим используемый диаметр оснастки и скорость вращения фрезы.

Зависимость диаметра фрезы и скорости ее вращения от обрабатываемого материала

Приступаем к фрезерованию

Ставим фрезер на заготовку. Включаем в сеть, держим за рукоятки и нажимаем на кнопку, запускающую двигатель. Как только фреза наберет обороты, погружаем ее в материал. Теперь можно продвигать инструмент вперед вдоль намеченной линии обработки. Результат – первый паз готов!

Обратите внимание на направление, в котором вы будете перемещать фрезер: фреза вращается по часовой стрелке, подача должна происходить против часовой стрелки. Соблюдая это правило, вы всегда будете выполнять работу аккуратно.

Управление инструментом

Если нужно фрезеровать не край, а поверхность, используют различные приспособления. Для изготовления паза, проходящего на одинаковом расстоянии от края заготовки, удобно пользоваться параллельным упором. К сожалению, он не подойдет, если боковая поверхность неровная или расстояние от края превышает длину направляющих упора. В этом случае выручит направляющая, в роли которой может выступать обычная доска. При работе с параллельным упором необязательно, чтобы край был прямым, он может быть изогнутым. Используя колесико и штифт для кругового фрезерования, которые вставляются в упор, можно вести инструмент вдоль выпуклого или вогнутого края. С помощью этих приспособлений можно фрезеровать круг. Эту же операцию выполняют с помощью специального приспособления – циркуля или по шаблону. Для работы с шаблонами используют копировальную втулку. Кроме круга, с ее помощью можно фрезеровать любые формы. Декоративные элементы, например резьбу, выполняют без приспособлений – от руки, но такой прием требует определенного мастерства.

Инструмент можно закрепить на столе. Это обеспечивает более точную обработку деталей. Без стола не обойтись, если нужно работать фрезой диаметром более 40 мм, например, при изготовлении дверей. Но и при обработке тонких реек преимущества будут у стационарной установки. Настольный фрезер крепится снизу стола. Существуют навесные регуляторы высоты, с которыми проще изменять глубину пропила.

Помним о безопасности

Фрезеровка по дереву – процесс увлекательный, но сопровождается образованием большого количества опилок. Фреза, вращающаяся с большой скоростью, превращает их в пыль, которая вредна для легких и глаз пользователя. Во время работы нужно подключать к фрезеру специальный пылесос или надевать респиратор. Глаза защищают очками. Из-за шума рекомендуется пользоваться наушниками. Все это средства защиты, которыми нельзя пренебрегать. Повторим основные правила безопасной работы:

• меняя фрезу, надо вынимать сетевой кабель из розетки;
• перед включением обязательна проверка электробезопасности: контроль кабеля и выключателя, своевременная замена угольных щеток;
• заготовка должна быть хорошо закреплена;
• фрезерование на большую глубину выполняют в несколько этапов;
• нельзя забывать о регулировке скорости;
• надо пользоваться качественными, хорошо заточенными фрезами;
• периодически необходимо осматривать инструмент, его зажимы и цангу. Возникновение неисправностей и необычного шума во время работы требует проверки и замены деталей. Повреждение фрезы опасно для пользователя.

Обслуживание инструмента

Фрезер прежде всего нуждается в очистке. Опилки, пыль, смола загрязняют режущие элементы, цанговый патрон, корпус. Чтобы их удалить, а делать это надо после каждого использования, применяют разные способы. Самый простой – протереть инструмент слегка влажной тряпкой. Эффективна для очистки продувка сжатым воздухом. Если у вас есть компрессор, обязательно используйте его, так как он позволяет удалить пыль, проникшую через вентиляционные отверстия.

Специально смазывать фрезер не требуется, но с целью очищения и защиты от коррозии можно применять графитовые или тефлоновые смазки для обработки направляющих. Затруднения может вызвать удаление смолы. Ее снимают механическим способом мягкой щеткой (подойдет зубная) или кухонной губкой для чистки тефлоновых сковородок. Также можно использовать воск, остатки которого после завершения процедуры удаляют сухой тряпкой. Специальные растворители смолы применяют с осторожностью, только на прочном основании и стойках инструмента.

На необходимость замены угольных щеток указывает снижение рабочих характеристик или искрение в коллекторе. Для этого фрезер отключают от сети, отвинчивают верхнюю крышку, снимают обе старые щетки и ставят на их место новые.

В ходе длительной эксплуатации вы можете столкнуться с нарушениями в работе инструмента, которые в силах устранить самостоятельно. Некоторые из них мы приведем в таблице.

Возможные неполадки в работе фрезера и способы их устранения

Для устранения неисправностей, связанных с электрической частью, например, замена кабеля, ремонт выключателя, а также для исправления серьезных механических дефектов, таких как изношенные подшипники, инструмент следует отдать в специализированную мастерскую.

Кромочные фрезеры позволяют обрабатывать дерево и выполнять профили, фигурные художественные кромки, канавки, фаски, пазы, шлицы и многое другое. Цены на них широко варьируются в зависимости от предназначения и функционального потенциала и, конечно, сферы использования. Например, стоимость бытового ручного фрезера по дереву разбросана в очень широком диапазоне. При выборе учитывают и технические характеристики, ведь инструмент позволяет добиться изящного и точного результата, и его удобство. В любом случае напоминаем вам, что работа фрезером должна быть эффективной, а основной причиной его поломок является, как правило, неправильная эксплуатация и загрязнение. Чтобы выбранный вами инструмент прослужил долго и радовал вас безупречной работой, не нужно становиться профессиональным столяром, достаточно быть грамотным пользователем.

Рекомендации и инструкция по работе с ручным фрейзером по дереву

Фрезер — электроинструмент с режущими насадками для обработки, резки и высверливания материалов. Фреза может иметь монолитную конструкцию и использоваться в качестве производственной установки, быть выполнена в виде ручного агрегата для фрезерования.

Освоение ручной фрезы по дереву на практике

Приобретя портативное деревообрабатывающее устройство этого типа, можно самостоятельно освоить строительные навыки, опираясь на видео и фото мастер-классы в сети. В этих материалах нередко содержатся не только азы работы с ручной фрезой, но и авторские приемы, способные расширить круг доступных задач, а также упростить работу.

На стартовом этапе знакомства с устройством и функционалом полезно заручиться базовыми знаниями об инструменте.

На что способна ручная фреза

Фрезер ручного типа —компактный электроинструмент, обладающий высокой степенью мобильности по сравнению с фрезерной установкой и позволяющий выполнять:

• Создание выемок и пазов.
• Высверливание сквозных и слепых отверстий.
• Как прямая, так и фигурная обработка кромочных и торцевых частей деталей.
• Выпиливание деталей сложной формы.
• Нанесение узоров и надписей на деревянную поверхность.
• Высокоточное копирование деталей.

Применяется в столярном деле, а также в строительном мастерстве и других смежных областях. С его помощью можно производить множество работ по дереву:

• Производство и сборку мебели.
• Врезку дверных петлей и замков.
• Художественную резку по дереву.
• Обработку древесины при строительстве.
• Выпиливание отверстий и пазов.

Наличие в домашнем арсенале инструментов ручной фрезы ускорит и упростит выполнение задач по ремонту и созданию деревянных изделий при условии соблюдения правил работы с электроинструментом.

Правила работы с ручным фрезером

Работа ручной фрезой по дереву должна осуществляться при использовании рабочих перчаток и защитных очков: такая мера убережет руки от попадания заноз и других мелких травм, а глаза — от строительного мусора. Манипуляции необходимо выполнять не спеша, без резких движений: в противном случае результат может огорчить наличием брака («рваных» краев, канавок и пр.).

Снятие и закрепление ножа в струбцине необходимо осуществлять при помощи отвертки или входящего в комплект агрегата ключа. Важно закрутить резьбу прочно, но не переусердствовать с тем, чтобы не сорвать ее.

Движение должно осуществляться равномерно на протяжении всей работы двигателя. В противном случае результат не порадует качеством.

Новички зачастую прикладывают слишком большое или малое усилие при работе с фрезой. В результате страдает качество изделия. Не следует замедлять ход агрегата при выполнении поворотов режущего элемента, так как это может привести к перегреву фрезы и прожиганию древесины.

Необходимая глубина среза достигается путем калибровки — с помощью подъемного механизма, меняющего расстояние между штифтом и шайбой, расположенными рядом с электроприводом. Достигать ровного хода ножей в процессе работы помогает прямолинейная направляющая. Некоторые фрезы комплектуются круговой направляющей, позволяющей создавать ровные окружности большого радиуса. Фрезерование окружностей с радиусом менее 15 см осуществляется при помощи регулируемого центровочного штифта, вставляющегося в предусмотренное отверстие на основании инструмента.

Не следует приступать к работе с фрезером, не изучив правила безопасности. Фреза — источник повышенной опасности, способный стать причиной травм и увечий. Работа по дереву с ручной фрезой будет безопасной и продуктивной если:

• Фреза будет острой (о необходимости заменить насадку скажет неровный край изделия и перегревающийся мотор).
• Фрезеруемая деталь будет закреплена в неподвижном состоянии.
• Глубина съема древесины не превысит 5 мм за один подход.
• Замена насадок будет осуществляться только после обесточивания инструмента.

В ходе работы с фрезой важно следить за состоянием и «поведением» инструмента, соблюдать рекомендации производителя, имеющиеся в инструкции или на упаковке. Нарушение технологического процесса, равно как и отсутствие надлежащего ухода за инструментом, повлечет за собой нежелательные последствия. Одним из важнейших условий работы является правильный выбор насадки для фрезера.

Основные типы насадок

Существует множество насадок для работы по дереву ручным фрезером:

• Кромочные. Снабжены подшипником, позволяющим задать расстояние от кромки детали до ножа. Используются для создания как фигурных, так и ровных краев у деревянных деталей.
• Пазовые (спиральные, галтельные, ласточкин хвост, фасонные). Позволяют вырезать выемки и пазы.

Существуют как простые, так и наборные фрезы, собираемые из двух и более режущих элементов. Используя наборную фрезу, можно реализовать требуемую форму изделия.

Помимо формы, насадки для ручного фрезера отличаются толщиной, высотой, а также взаимным расположением ножей, что позволяет подобрать режущие элементы под любую задачу.

Наиболее распространенные приемы резки

При помощи фрезерования можно создать изделия из древесины. Резные перила, фасады мебели, декоративные элементы, всевозможные поделки и сувениры. Возможности этого инструмента ограничивает лишь сноровка и фантазия самого мастера. Существует ряд базовых элементов, создание которых должен освоить любой новичок. Освоение нижеперечисленных приемов резки позволит добиться выполнения сложных задач путем их применения и комбинирования.

Открытый паз

В случае необходимости создать заготовку с пазом, начинающимся от кромки, следует расположить фрезу, чтобы нож выступал за край древесины. Поле этого следует установить режущий элемент и только потом запускать двигатель. Обработав кромку изделия, необходимо поднять нож, ослабить его фиксатор и отключить питание агрегата.

Глухие пазы создаются аналогичным способом, с той лишь разницей, что режущий элемент устанавливается не на краю изделия, а в точке начала прорези.

Глубокий паз

Если глубина требуемого паза превышает 5 мм, рекомендуется выполнять работу в несколько подходов, каждый раз увеличивая глубину выемки, особенно в случае работы с твердыми сортами древесины. Глубину последней выемки следует ограничить 1,5 мм — для гладкости детали и геометрии паза.

Узкий паз

Для обеспечения удобства и результата в ходе создания детали с узким пазом, рекомендуется прикрепить плоское основание к подошве фрезера. Эта деталь в тандеме с устанавливаемыми по обе стороны направляющими стержнями служит вспомогательной плоскостью, обеспечивающей правильную траекторию ножа. Важно задать расположение осей на одной линии с центром режущего элемента. Ручную фрезу ведут плавно и медленно, обеспечивая плотное прилегание направляющих к боковым частям заготовки.

Торцевая поверхность

Главным показателем правильной работы фрезой с торцевой частью деревянной заготовки является геометрическая точность и гладкость получившегося канта. При обработке торца необходимо начать ее выполнение с создания пологого среза путем движения ножа по направлению его вращения. Так будет обеспечено высокое качество выборки основного материала, после чего останется только подправить результат, ведя режущий элемент уже против направления его вращения.

Криволинейные кромки

Для создания криволинейных кромок ручным фрезером, необходимо обеспечить точность траектории движения его ножа, использовать оснащенные упорным кольцом шаблоны. При таком способе резки круглая пластина с бортиком, называемая «кольцом», движется вдоль шаблона, обеспечивая траекторию движения режущей части инструмента. Перед началом работы упорное кольцо фиксируется на подошве фрезера. Шаблон крепится на обрабатываемой детали, которая фиксируется струбцинами на рабочей поверхности.

Использование шаблонов при работе с фрезой позволяет изготавливать идентичные детали в необходимом количестве.

Декоративная отделка

Сложные резные элементы, объемные узоры, картины и надписи, фигурные вырезы, — все это можно создать в процессе фрезерования. С увеличением практического опыта мастера возрастет и сложность доступных ему проектов.

Художественная фрезеровка —востребованный способ обработки деревянных изделий, справиться с которым поможет знание основных азов процесса.

Для обеспечения устойчивости обрабатываемой поверхности, лучше всего воспользоваться тисками. Рисунок заранее наносится на изделие простым или столярным карандашом. После того как поверхность размечена и прочно закреплена под удобным для работы углом, начинается непосредственный процесс фрезеровки.

Во фрезере закрепляется насадка, которой аккуратно, слой за слоем, снимается древесина по нанесенному контуру, что придает изображению объем.

Современное зодчество редко прибегает к использованию ручных инструментов в процессе создания декоративных элементов. Резные наличники, замысловатые перила, мебель с рельефными узорами и вензелями, — эти изделия успешно создаются при помощи электрического ручного фрезера, обеспечивающего высокую точность и скорость художественной резки.

Техника безопасности

Осторожность при работе с ручным фрезером — залог безопасности мастера и результатов его работы. Основные правила безопасности:

• Использовать только острые режущие элементы. Степень остроты ножа можно проверить, осторожно прикоснувшись к жалу фрезы кончиком пальца: если кожа «прилипнет» к лезвию — нож острый. Еще одним признаком недостаточной остроты ножа является перегрев мотора агрегата в ходе работы и «грязный» край изделия.
• Проверять исправность электрошнура и штепселя агрегата перед каждым его включением.
• Удалять пыль и строительный мусор из суппорта, корпуса и цанговой гайки.
• Надежно фиксировать фрезу в цанге при помощи гаечного ключа.
• После установки режущего элемента, следует фиксировать его в желаемом положении при помощи нажатия на рычаг суппорта.
• Всегда использовать защитные очки при работе с фрезой, независимо от наличия в конструкции агрегата защитного экрана. Можно дополнить защиту респиратором.
• Перед запуском электродвигателя — убедиться, что движущаяся часть не заблокирована.
• Во избежание получения травм — сначала запускают агрегат и только потом вводят его нож в заготовку.
• После окончания фрезерования — вынуть нож из детали, и только потом отключать двигатель.
• В процессе работы держать в поле зрения вращающуюся головку фрезы и внутренний проем суппорта.
• Перед заменые насадки полностью обесточить агрегат.
• Обрабатываемые заготовки важно закреплять на рабочей поверхности при помощи струбцин.
• Использовать только чистые ножи. В случае обнаружения на насадке загрязнений — очистить ее перед установкой.
• При использовании кромочной фрезы с подшипником — убедиться, что он легко вращается на концевике, не заклинивается и не скрипит.
• Использовать только исправный агрегат.

Ручная фреза по дереву —инструмент, который не займет много места, но позволит выполнить больштнство задач в процессе работы с древесиной. Агрегат сделает доступным мелкий бытовой ремонт и откроет возможности в области современного зодчества и личного творческого развития. Тщательно выбирайте фрезер, соблюдайте правила его эксплуатации, и работа с ним будет продуктивной и полной положительных эмоций.

Уроки работы фрезером по дереву: нарезка шипов, выборка паза

Ручной фрезер — это универсальный механический инструмент в домашней мастерской. Чтобы правильно им пользоваться, необходимо получить основные уроки работы фрезером по дереву. На рынке много фрезеров китайского производства, все они одинаковой конструкции и отличаются только мощностью двигателя. Специалисты рекомендуют приобретать более мощный инструмент, так как перечень выполняемых работ значительно расширится. Мастер сможет вырезать узор, делать выборку под четверть, нарезать шипы и выполнить другие операции, связанные с изготовлением мебели.

Творчество без границ

Фрезерное оборудование незаменимо при обработке древесины. С его помощью можно превратить деревянную заготовку в изящное декоративное изделие. Это оборудование чаще всего используют профессионалы, но и любители с опытом тоже смогут его освоить. Использование механизмов — задача не из лёгких, поэтому прежде чем приступить к работе с их применением, необходимо обеспечить себе комфорт и безопасность. Очень важна организация рабочего места. Домашний мастер должен помнить о том, что во время работы есть вероятность повреждения не только фрезы или механического устройства, но и здоровья.

Деревообработка — это не только работа за станком, но и подготовка рабочего места, планирование последовательности выполняемых работ. Прежде чем начать фрезерование, нужно подобрать подходящий тип фрезы для конкретной задачи, с учётом её формы и размера. Следует подобрать скорость работы машины и глубину резки и не забывать о том, что обрабатываемый материал необходимо надёжно прикрепить к столу.

В зависимости от конкретного типа фрезерного устройства правила их использования во многих аспектах разные. На сегодняшний день широко используются вертикально-фрезерные машины, в которых шпинделя расположены над рабочим столом. Они отлично зарекомендовали себя при такой операции, как фрезерование по дереву при обработке краёв полок и круглых столешниц, изготовлении паза, выполнении соединения деревянных деталей. При обработке круглых конструкций незаменимым дополнением является специальный циркуль с опорной пластиной, который обеспечивает точность обработки.

Работая с фрезером, необходимо научиться вести его спокойно, плавными движениями. Ключевым моментом является правильное и безопасное перемещение обрабатываемого материала. Нельзя это делать слишком медленно, поскольку на древесине могут появиться пятна от ожогов, что может привести к повреждению материала.

Сколы появляются при выполнении фрезерных работ по дереву против направления волокон древесины. За один проход надо выполнять фрезерование на глубину до 8 мм, некоторые модели дают возможность настройки с точностью до 0,1 мм. Глубокие пазы и четверти нужно фрезеровать в несколько проходов.

Обработка деревянных деталей

Первое чему нужно научиться — правильно выставлять глубину фрезерования. Для этого необходимо установить нулевую точку. Жёстко установить ее невозможно, потому что при каждой смене фрезы она меняется. Нулевая точка — такое положение инструмента, когда конец фрезы касается материала и фиксируется специальным устройством, которое называется фиксатор.

Необходимо обратить внимание на то, что каждый фрезер имеет различное положение при фиксировании. Для контроля глубины погружения режущего инструмента в тело материала используется упорный штифт с нанесённой шкалой грубой настройки.

При фрезеровании торцевой фрезой сила противодействия от силы резания уводит фрезер в сторону. Чтобы этого не случилось, нужно использовать параллельный упор. Процесс фрезерования выглядит следующим образом. Установить фрезу по разметочной линии, зафиксировать положение упора специальным винтом. Выставить глубину фрезерования и включить машину. Если параллельный упор установлен с левой стороны, тянуть фрезер нужно на себя, когда с правой стороны — от себя.

Для того чтобы выбрать четверть на брусе, нужно установить режущую кромку фрезы по самому краю, зафиксировать, установить глубину четверти, включить фрезер и тянуть его на себя (если упор на левой грани бруса). Фрезерование поверхности узких брусков имеет свою особенность. Проблема заключается в том, что на узкой стороне заготовки фрезер удержать очень трудно. Если он качнётся во время работы, паз получится неточный.

Чтобы избежать этой проблемы, брусок нужно зажать струбциной, параллельно положить точно такой по размеру брусок. Тогда фрезерная машина приобретет две точки опоры и шататься не будет.

Работа ручным фрезером способна заменить работу строгального станка. Для этого понадобятся несколько приспособлений к фрезерному механизму. Выглядит он следующим образом: на две одинакового размера рейки закрепить фрезерный механизм и использовать его как строгальный станок, где вместо вала установлена фреза большого диаметра.

Полезные самоделки своими руками

Для того чтобы сделать что-нибудь полезное, например, шкатулку необязательно иметь целый арсенал сложного оборудования и дорогостоящего инструмента. Можно обойтись минимумом инструментов и механизмов. Для выполнения столярных работ понадобятся:

• фрезер;
• электрический лобзик;
• шлифовальная машинка;
• несколько струбцин;
• набор фрез.

В качестве материала использовать можно абсолютно всё — например, обрезки паркетной доски, куски фанеры и отходы плиты ДСП, но обязательно с прямым углом. Для упрощения работы нужно сделать простенький фрезерный стол. Для обработки заготовок понадобится прямая пазовая фреза большого диаметра. Процесс выглядит примерно так. На самодельном столе построгать торцы обрезков паркетной доски. Разметить боковины шкатулки и при помощи лобзика убрать всё лишнее.

Полученные заготовки необходимо обработать рейсмусом, чтобы выдержать размер всех боковин. При отсутствии рейсмуса можно воспользоваться фрезерным столом. Для этого установить упор по размеру заготовки и двигать деталь между упором и вращающейся фрезой по направлению к себе. Следующую операцию по калиброванию боковин по длине выполнить лобзиком.

Соединить боковины между собой можно на ус. Для этого нужно фрезеровать торцы боковин конической фрезой с углом в 90 градусов. Сделать это можно с помощью фрезера. Таким образом, торцы боковин имеют одинаковые скосы в 45 градусов. Далее нужно сделать пазы в боковинах для донышка. Для этого применяется торцевая фреза диаметром 6 миллиметров, равная толщине фанеры. Соединяются детали при помощи клея. Изделие выглядит аккуратно и красиво как снаружи, так и внутри. Что ещё можно сделать ручным фрезером по дереву? Всё что угодно: например, полку для вещей, ящики для хранения овощей или инструментов, кухонную мебель.

Ящик для инструментов

Для того чтобы изготовить ящик для инструментов, необходимо укрепить столярное соединение боковин, вставив дополнительные шипы. Операция называется нарезка шипов ручным фрезером. Выполнить её вручную очень сложно, поэтому нужно изготовить несложное приспособление — фрезерный стол. Принцип его изготовления простой:

1. Собрать простой деревянный стол, состоящий из столешницы и ножек.
2. Снизу к столешнице прикрепить ручную фрезерную машинку, проделав в столешнице отверстие для выхода фрезы.
3. Изготовить из толстослойной фанеры по размерам столешницы каретку с упорной планкой. В каретке прорезан паз для выхода фрезы.

Устройство для нарезки шипов в доске работает следующим образом. Разметить место фрезерования и, прижав доску к упорной планке, выполнять движение кареткой, направляя её на режущий инструмент. Полученное шиповое соединение деталей будет прочным и надёжным.

Как изготовить филёнку

Одна из наиболее часто выполняемых столярных операций — это изготовление филёнки. Оно выполняется специальной фрезой. Для качественного выполнения работы необходимо к столешнице фрезерного устройства изготовить простое приспособление. Для этого понадобится толстослойная фанера размером 500 х 300 х10 миллиметров. Для выхода фрезы вырезается отверстие диаметром 100 миллиметров. К столу струбцинами крепится параллельный упор. Фреза выставляется с учётом расстояния от поверхности стола до острой кромки режущего инструмента в один миллиметр. Обрабатываются последовательно все стороны заготовки. Толщина филёнки регулируется подъёмом фрезы.

Используя ручной фрезер, очень просто создать мебельный фасад на дверках. Для этого потребуются фигурная торцевая фреза, копировальная втулка и шаблон из фанеры. Технологический процесс очень простой:

• прикрепить шаблон к заготовке, применяя тонкие гвоздики;
• установить и зафиксировать глубину погружения фрезы в древесину;
• установить копировальную втулку на фрезерный механизм;
• фрезерную машинку, прижимая к шаблону, вести по его контуру.

В результате получается аккуратный рисунок мебельного фасада.

Дёшево и сердито

Резьба по дереву — это всегда красиво, богато и дорого. Этим занимаются талантливые люди, художники или скульпторы. Но есть такие способы резьбы, которыми может заниматься любой человек. Например, вырезать узоры ручным фрезером по дереву очень легко. Работа выполняется торцевой фрезой малого диаметра по контуру рисунка. Для этого нужно подобрать доску твёрдой породы, прибить трафарет, вырезанный из картона, и фрезеровать по шаблону.

Для работы подойдёт фрезерная машинка любой мощности. Желательно, чтобы она была лёгкая и удобная, тогда проще будет копировать рисунок. Поэтому не нужно заморачиваться, какой выбрать фрезер для начинающих, главное — подобрать фрезы диаметром от 2 миллиметров. При работе нужно проявить усердие, чтобы ровно пройти тонкой фрезой по контуру рисунка и не сломать её. Следующий шаг — углубление фона, для этого применяется фреза-флажок большого диаметра.

Опасные факторы

Фрезерные станки требуют соблюдения полной безопасности и высокой квалификации работника. При применении электрических машин могут произойти несчастные случаи, вызванные выбросом материала при фрезеровании. Поэтому исполнитель работ должен иметь специальную рабочую одежду.

Если в процессе фрезерования выделяется сильная пыль, нужно иметь защитные очки. Максимальную безопасность в этой ситуации предоставляют специальные струбцины и тиски, эффективно удерживающие заготовку, предотвращая её выброс. Нельзя руками удерживать заготовку в зоне вращения фрезы или непосредственно касаться вращающегося инструмента. Необходимо применять специальные прижимные приспособления для продвижения детали во время фрезерования.

Originally posted 2018-07-04 07:37:46.
