Как правильно работать с фрезером?

Уроки работы фрезером по дереву: нарезка шипов, выборка паза

Ручной фрезер — это универсальный механический инструмент в домашней мастерской. Чтобы правильно им пользоваться, необходимо получить основные уроки работы фрезером по дереву. На рынке много фрезеров китайского производства, все они одинаковой конструкции и отличаются только мощностью двигателя. Специалисты рекомендуют приобретать более мощный инструмент, так как перечень выполняемых работ значительно расширится. Мастер сможет вырезать узор, делать выборку под четверть, нарезать шипы и выполнить другие операции, связанные с изготовлением мебели.

Творчество без границ

Фрезерное оборудование незаменимо при обработке древесины. С его помощью можно превратить деревянную заготовку в изящное декоративное изделие. Это оборудование чаще всего используют профессионалы, но и любители с опытом тоже смогут его освоить. Использование механизмов — задача не из лёгких, поэтому прежде чем приступить к работе с их применением, необходимо обеспечить себе комфорт и безопасность. Очень важна организация рабочего места. Домашний мастер должен помнить о том, что во время работы есть вероятность повреждения не только фрезы или механического устройства, но и здоровья.

Деревообработка — это не только работа за станком, но и подготовка рабочего места, планирование последовательности выполняемых работ. Прежде чем начать фрезерование, нужно подобрать подходящий тип фрезы для конкретной задачи, с учётом её формы и размера. Следует подобрать скорость работы машины и глубину резки и не забывать о том, что обрабатываемый материал необходимо надёжно прикрепить к столу.

В зависимости от конкретного типа фрезерного устройства правила их использования во многих аспектах разные. На сегодняшний день широко используются вертикально-фрезерные машины, в которых шпинделя расположены над рабочим столом. Они отлично зарекомендовали себя при такой операции, как фрезерование по дереву при обработке краёв полок и круглых столешниц, изготовлении паза, выполнении соединения деревянных деталей. При обработке круглых конструкций незаменимым дополнением является специальный циркуль с опорной пластиной, который обеспечивает точность обработки.

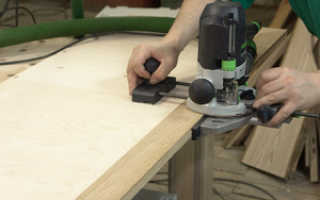

Работая с фрезером, необходимо научиться вести его спокойно, плавными движениями. Ключевым моментом является правильное и безопасное перемещение обрабатываемого материала. Нельзя это делать слишком медленно, поскольку на древесине могут появиться пятна от ожогов, что может привести к повреждению материала.

Сколы появляются при выполнении фрезерных работ по дереву против направления волокон древесины. За один проход надо выполнять фрезерование на глубину до 8 мм, некоторые модели дают возможность настройки с точностью до 0,1 мм. Глубокие пазы и четверти нужно фрезеровать в несколько проходов.

Обработка деревянных деталей

Первое чему нужно научиться — правильно выставлять глубину фрезерования. Для этого необходимо установить нулевую точку. Жёстко установить ее невозможно, потому что при каждой смене фрезы она меняется. Нулевая точка — такое положение инструмента, когда конец фрезы касается материала и фиксируется специальным устройством, которое называется фиксатор.

Необходимо обратить внимание на то, что каждый фрезер имеет различное положение при фиксировании. Для контроля глубины погружения режущего инструмента в тело материала используется упорный штифт с нанесённой шкалой грубой настройки.

При фрезеровании торцевой фрезой сила противодействия от силы резания уводит фрезер в сторону. Чтобы этого не случилось, нужно использовать параллельный упор. Процесс фрезерования выглядит следующим образом. Установить фрезу по разметочной линии, зафиксировать положение упора специальным винтом. Выставить глубину фрезерования и включить машину. Если параллельный упор установлен с левой стороны, тянуть фрезер нужно на себя, когда с правой стороны — от себя.

Для того чтобы выбрать четверть на брусе, нужно установить режущую кромку фрезы по самому краю, зафиксировать, установить глубину четверти, включить фрезер и тянуть его на себя (если упор на левой грани бруса). Фрезерование поверхности узких брусков имеет свою особенность. Проблема заключается в том, что на узкой стороне заготовки фрезер удержать очень трудно. Если он качнётся во время работы, паз получится неточный.

Чтобы избежать этой проблемы, брусок нужно зажать струбциной, параллельно положить точно такой по размеру брусок. Тогда фрезерная машина приобретет две точки опоры и шататься не будет.

Работа ручным фрезером способна заменить работу строгального станка. Для этого понадобятся несколько приспособлений к фрезерному механизму. Выглядит он следующим образом: на две одинакового размера рейки закрепить фрезерный механизм и использовать его как строгальный станок, где вместо вала установлена фреза большого диаметра.

Полезные самоделки своими руками

Для того чтобы сделать что-нибудь полезное, например, шкатулку необязательно иметь целый арсенал сложного оборудования и дорогостоящего инструмента. Можно обойтись минимумом инструментов и механизмов. Для выполнения столярных работ понадобятся:

• фрезер;
• электрический лобзик;
• шлифовальная машинка;
• несколько струбцин;
• набор фрез.

В качестве материала использовать можно абсолютно всё — например, обрезки паркетной доски, куски фанеры и отходы плиты ДСП, но обязательно с прямым углом. Для упрощения работы нужно сделать простенький фрезерный стол. Для обработки заготовок понадобится прямая пазовая фреза большого диаметра. Процесс выглядит примерно так. На самодельном столе построгать торцы обрезков паркетной доски. Разметить боковины шкатулки и при помощи лобзика убрать всё лишнее.

Полученные заготовки необходимо обработать рейсмусом, чтобы выдержать размер всех боковин. При отсутствии рейсмуса можно воспользоваться фрезерным столом. Для этого установить упор по размеру заготовки и двигать деталь между упором и вращающейся фрезой по направлению к себе. Следующую операцию по калиброванию боковин по длине выполнить лобзиком.

Соединить боковины между собой можно на ус. Для этого нужно фрезеровать торцы боковин конической фрезой с углом в 90 градусов. Сделать это можно с помощью фрезера. Таким образом, торцы боковин имеют одинаковые скосы в 45 градусов. Далее нужно сделать пазы в боковинах для донышка. Для этого применяется торцевая фреза диаметром 6 миллиметров, равная толщине фанеры. Соединяются детали при помощи клея. Изделие выглядит аккуратно и красиво как снаружи, так и внутри. Что ещё можно сделать ручным фрезером по дереву? Всё что угодно: например, полку для вещей, ящики для хранения овощей или инструментов, кухонную мебель.

Ящик для инструментов

Для того чтобы изготовить ящик для инструментов, необходимо укрепить столярное соединение боковин, вставив дополнительные шипы. Операция называется нарезка шипов ручным фрезером. Выполнить её вручную очень сложно, поэтому нужно изготовить несложное приспособление — фрезерный стол. Принцип его изготовления простой:

1. Собрать простой деревянный стол, состоящий из столешницы и ножек.
2. Снизу к столешнице прикрепить ручную фрезерную машинку, проделав в столешнице отверстие для выхода фрезы.
3. Изготовить из толстослойной фанеры по размерам столешницы каретку с упорной планкой. В каретке прорезан паз для выхода фрезы.

Устройство для нарезки шипов в доске работает следующим образом. Разметить место фрезерования и, прижав доску к упорной планке, выполнять движение кареткой, направляя её на режущий инструмент. Полученное шиповое соединение деталей будет прочным и надёжным.

Как изготовить филёнку

Одна из наиболее часто выполняемых столярных операций — это изготовление филёнки. Оно выполняется специальной фрезой. Для качественного выполнения работы необходимо к столешнице фрезерного устройства изготовить простое приспособление. Для этого понадобится толстослойная фанера размером 500 х 300 х10 миллиметров. Для выхода фрезы вырезается отверстие диаметром 100 миллиметров. К столу струбцинами крепится параллельный упор. Фреза выставляется с учётом расстояния от поверхности стола до острой кромки режущего инструмента в один миллиметр. Обрабатываются последовательно все стороны заготовки. Толщина филёнки регулируется подъёмом фрезы.

Используя ручной фрезер, очень просто создать мебельный фасад на дверках. Для этого потребуются фигурная торцевая фреза, копировальная втулка и шаблон из фанеры. Технологический процесс очень простой:

• прикрепить шаблон к заготовке, применяя тонкие гвоздики;
• установить и зафиксировать глубину погружения фрезы в древесину;
• установить копировальную втулку на фрезерный механизм;
• фрезерную машинку, прижимая к шаблону, вести по его контуру.

В результате получается аккуратный рисунок мебельного фасада.

Дёшево и сердито

Резьба по дереву — это всегда красиво, богато и дорого. Этим занимаются талантливые люди, художники или скульпторы. Но есть такие способы резьбы, которыми может заниматься любой человек. Например, вырезать узоры ручным фрезером по дереву очень легко. Работа выполняется торцевой фрезой малого диаметра по контуру рисунка. Для этого нужно подобрать доску твёрдой породы, прибить трафарет, вырезанный из картона, и фрезеровать по шаблону.

Для работы подойдёт фрезерная машинка любой мощности. Желательно, чтобы она была лёгкая и удобная, тогда проще будет копировать рисунок. Поэтому не нужно заморачиваться, какой выбрать фрезер для начинающих, главное — подобрать фрезы диаметром от 2 миллиметров. При работе нужно проявить усердие, чтобы ровно пройти тонкой фрезой по контуру рисунка и не сломать её. Следующий шаг — углубление фона, для этого применяется фреза-флажок большого диаметра.

Опасные факторы

Фрезерные станки требуют соблюдения полной безопасности и высокой квалификации работника. При применении электрических машин могут произойти несчастные случаи, вызванные выбросом материала при фрезеровании. Поэтому исполнитель работ должен иметь специальную рабочую одежду.

Если в процессе фрезерования выделяется сильная пыль, нужно иметь защитные очки. Максимальную безопасность в этой ситуации предоставляют специальные струбцины и тиски, эффективно удерживающие заготовку, предотвращая её выброс. Нельзя руками удерживать заготовку в зоне вращения фрезы или непосредственно касаться вращающегося инструмента. Необходимо применять специальные прижимные приспособления для продвижения детали во время фрезерования.

Originally posted 2018-07-04 07:37:46.

Работа ручным фрезером

Существует разные типы ручных фрезеров, однако самым используемым и универсальным можно назвать ручной погружной фрезер, про работу которым, и написано ниже. Пластичное, совершенное по своей эстетичности дерево и универсальный ручной фрезер. Это сочетание позволяет получать изделия практически любых форм — от самых простых в виде прямых плоскостей, до самых сложных, подходящих скорее произведениям искусства, чем утилитарным вещам. Работа ручным фрезером по дереву представляет возможность в полной мере насладиться творчеством, создавая оригинальные, эксклюзивные изделия.

Виды работ выполняемых фрезером

Фрезерование пазов, канавок, четвертей и прочих углублений в заготовке, которые могут располагаться как вдоль, так и поперек слоев, быть открытыми (выходить на кромку) или закрытыми. За некоторыми исключениями эти формы выполняют определенные конструктивные функции — чаше всего образуют разъемные и неразъемных соединения.

Фрезерование кромок — профилирование. Используется для производства погонажных профильных изделий (карнизов, плинтусов, наличников, штапиков и т.п.), а также при оформлении интерьеров, изготовлении мебели и разного рода поделок. Эти элементы помимо функциональной несут и декоративную нагрузку.

Фрезерование сложных поверхностей и контуров при создании оригинальной мебели, эксклюзивных интерьеров и изготовлении изделий различного назначения, претендующих на художественную изысканность. При этом широко применяются шаблоны, позволяющие копировать повторяющиеся сложные формы с большой точностью, делая их практически полностью идентичными.

Фрезерование специальных элементов, несущих чисто функциональную нагрузку. Это пазы и отверстия под навесы и замки, шипы и т.п. При серийном производстве эти элементы выполняются специализированными фрезерами (присадочными и пр.). Но в быту с ними вполне успешно справляются универсальные ручные фрезеры.

Фрезы

Чтобы придать изделию определенную форму, необходимо обеспечить точное позиционирование фрезы относительно заготовки в трех координатах. Положение инструмента в вертикальном положении обеспечивается механизмом погружения, который перемещает двигатель с фрезой по вертикальным направляющим станины и стопорит его в нужном положении по высоте.

Позиционирование в горизонтальной плоскости может обеспечиваться различными путями. С помощью направляющего подшипника, закрепляемого на фрезе, или направляющей втулки, крепящейся к опорной поверхности фрезера, а также множества специальных приспособлений, поставляемых с фрезерами и приобретаемыми самостоятельно или изготавливаемыми своими руками. Имеется большое количество руководств и рекомендаций, описывающих, как работать фрезером, используя эти приспособления, одно из них читайте здесь.

При использовании фрез с направляющим подшипником, последний катится по кромке обрабатываемой детали или шаблона, расположенного ниже или выше заготовки, обеспечивая таким образом определенное расстояние между фрезой и деталью. Фрезы, имеющие направляющий подшипник и обрабатывающие кромки деталей, называются кромочными. Они используются только для обработки краев заготовок. Существуют разные формы кромочных фрез.

Профильные фрезы (а и б) придают кромке различные фигурные профили, несущие декоративную нагрузку.

Конусная фреза (в) предназначена для скашивания кромки под углом 45°.

Калевочная фреза (г) используется для закругления кромок. Она формирует профиль в четверть окружности и бывает разного размера с радиусом круга 3-16 мм.

Дисковая фреза (д) вырезает в заготовке горизонтальный паз различной глубины и ширины.

Фальцевая фреза (е) используется для фрезерования четвертей, исполняющих самую различную функцию.

Галтельная фреза (ж) используется для получения галтелей на кромке. Ее используют для придания краям декоративности.

Фрезы без направляющих подшипников, называемые пазовыми, предназначены для обработки заготовки в любом месте. Их применение требует использования приспособлений (про фирменные и самодельные приспособления для ручного фрезера читайте здесь), обеспечивающих позиционирование фрезы в горизонтальной плоскости.

Прямоугольная пазовая фреза (а) является, пожалуй, наиболее используемой. Она применяется для фрезерования пазов, обеспечивающих соединение деталей — как неразъемное, так и разъемное.

Галтельная фреза (б) создает в заготовке полукруглые пазы или канавки, исполняющие часто декоративные функции.

V-образная фреза (в) образует паз со стенками, расположенными под углом в 45°. Если внедрить фрезу на большую глубину, получится паз с вертикальными краями. С помощью V-образной фрезы вырезают буквы и различные украшения.

Фреза «ласточкин хвост» (г) используется обычно в мебельном производстве при устройстве открытых и скрытых шиповых соединений.

Крепление фрезы в цанге фрезера

• Фрезер укладывается набок.
• Шпиндель фиксируется от проворота — в зависимости от конструкции фрезера, гаечным ключом или кнопкой-фиксатором.
• Отпускается (если она навернута на цангу) или навертывается зажимная гайка цанги.
• В зажимную цангу вставляется хвостовик фрезы до упора или, по крайней мере, на 20 мм.
• С помощью гаечного ключа (если шпиндель фиксируется гаечным ключом, то потребуется второй ключ) затягивается зажимная гайка, шпиндель расстопоривается.

При отсутствии в цанге фрезы, зажимная гайка не должна затягиваться. Это может привести к повреждению цанги .

Установка глубины фрезерования

Операция выполняется в следующем порядке:

• Фрезер устанавливается опорной поверхностью на обрабатываемую деталь.
• Револьверный упор, который задает глубину погружения, устанавливается самым низким своим упором напротив торца ограничителя.
• Освобождается винт стопорения ограничителя, в результате чего последний обретает способность свободно перемещаться в своих направляющих.
• Осуществляется разблокировка механизма погружения (опускания) фрезера.
• Двигатель медленно опускается вниз до касания фрезой детали.
• Механизм опускания двигателя снова блокируется.
• Ограничитель глубины опускается до касания самого низкого упора.
• Ползунок ограничителя устанавливается на «0» шкалы погружения.
• Ограничитель поднимается до того положения, при котором его ползунок показывает на шкале погружения то значение глубины фрезерования, которое требуется установить. Эту операцию можно осуществлять поднимая и опуская ограничитель рукой (грубая установка) или с помощью механизма тонкой настройки (точная установка).
• Винт стопорения ограничителя зажимается, фиксируя ползунок в установленном положении.
• Механизм погружения разблокируется, и фреза вместе с двигателем поднимается вверх.

Теперь, если опустить двигатель с фрезой в самое нижнее положение (до соприкосновения торца ограничителя с самым коротким штырем револьверного упора), фреза внедрится в заготовку на ту глубину, значение которой выставлено на шкале.

Если фрезеровка производится на большую глубину, ее нужно осуществлять поэтапно. Это делается с помощью поворота револьверного упора таким образом, чтобы ограничитель глубины во время первых проходов упирался вначале в более высокие упоры, и лишь в заключительном проходе — в самый низкий упор.

Выбор режима скорости вращения фрезы

На самом деле чистоту обрабатываемой поверхности определяет не скорость вращения фрезы, а линейная скорость перемещения режущей кромки относительно материала. Чем больше диаметр фрезы, тем выше линейная скорость. Поэтому при использовании фрез большого диаметра скорость вращения устанавливается меньше. Например, для фрезы диаметром 10 мм скорость должна быть от 20000 об/мин и выше, для фрезы диаметром 40 мм — 10000-12000 об/мин. Конкретные значения задаются в инструкциях по эксплуатации. Скорость вращения обуславливается также и твердостью обрабатываемого материала. Чем выше твердость, тем меньшим должно быть число оборотов фрезы.

После длительной работы на низких оборотах, фрезер следует включать на несколько минут на максимальных оборотах на холостом ходу для охлаждения двигателя .

Направление вращения фрезы

Фрезерование

Перед началом фрезерования должно быть выполнено следующее:

• Закреплена фреза в цанге.
• Установлено подходящее для данной работы число оборотов двигателя.
• Настроена требуемая глубина фрезерования с помощью ограничителя погружения (при работе с погружными фрезами) или зафиксировано определенное значение вылета фрезы по отношению к подошве (при работе с кромочными фрезами).
• Установлен направляющий подшипник или кольцо (при работе с кромочными фрезами) или иное приспособление, обеспечивающее необходимую траекторию фрезы. При этом должна задаваться оптимальная толщина среза — как правило, не более 3 мм.

Приемы работы ручным фрезером несколько различаются в зависимости от того, в каком режиме осуществляются работы. Но в любом случае фрезер устанавливается на основание — обрабатываемую деталь или вспомогательную поверхность. Направляющий элемент фрезера (подшипник, кольцо, кромка подошвы или иная поверхность) прижимается к направляющей кромке (детали, рейке или шаблону), после чего производится включение двигателя и начинается сначала погружение фрезы (если используется погружной режим), затем плавное равномерное движение фрезера по траектории, задаваемой направляющим элементом.

Основные меры безопасности при работе с фрезером

• Крепление фрезы и настройку фрезера нужно осуществлять при выдернутом из розетки шнуре питания.
• Работа ручным фрезером требует внимательности и концентрированности. При фрезеровании необходимо устойчиво стоять на ногах и прочно держать фрезер в руках. Нельзя работать, будучи усталым, рассеянным или нетрезвым. Это может привести к вырыванию фрезера из рук и серьезной травме.
• Обрабатываемая деталь должна быть прочно закреплена, в противном случае ее может сорвать фрезой с места и бросить с большой силой и скоростью.
• Во время соприкосновения фрезы с материалом, нужно быть особенно осторожным во избежание так называемого обратного удара — эффекта, когда фреза ударяет по материалу и получает ответный реактивный удар, могущий привести к вырыванию фрезера из рук, его поломке или травме. Чтобы обратного удара не произошло, нужно прочно держать фрезер в руках, надежно прижимать его к основанию и плавно перемещать инструмент. Толщина срезаемого слоя не должна быть слишком большой — не более 3 мм.
• Одежда не должна иметь болтающихся элементов — таких, которые могут намотаться на фрезу.
• Нужно избегать вдыхания мелкой пыли, возникающей при фрезеровании. Она вредна для легких. Пыль можно отсасывать пылесосом или можно пользоваться респиратором.

Как пользоваться фрезером

Новичку фрезер может показаться сложным инструментом. Мы расскажем об основных моментах работы с ним, узнав которые вы сразу приступите к выполнению практических задач. Читайте в этой статье о принципе работы вертикальной машины. Для остальных типов оборудования правила эксплуатации аналогичны.

Содержание:

1. 1. Коротко о главном: технические параметры
2. 2. Подготовка и настройка инструмента
3. 3. Приступаем к фрезерованию
4. 4. Обслуживание инструмента

Универсальная вертикальная фрезерная машина вплоть до недавнего времени была малоизвестна в России. Ее и сегодня нельзя назвать широко распространенным инструментом. И этот факт прискорбен, так как фрезер по дереву значительно упрощает производство мебели, шпоночную модель трудно переоценить при отделочных работах, ну а профессиональная позволяет в крупных масштабах изготавливать профиль, погонажные изделия и т.д.

Коротко о главном: технические параметры

Кромочный, как и штанговый фрезер, как и любой другой вид этого инструмента, различаются мощностью, причем, чем большей мощностью он обладает, тем эффективнее осуществляет распил, защищая пользователя от рывков, обеспечивает безупречную чистоту выполняемой работы. Напомним, что мощность заключена в интервале 800 Вт в любительских моделях и 2000 Вт в промышленных. Следующей технической характеристикой является жесткость конструкции, от которой напрямую зависит качество выполняемой работы. Что касается габаритов, необходимо отметить, что умеренные размеры и относительно малый вес обеспечат неутомительную интенсивную работу в условиях небольших рабочих площадей. Защита от перегрузок обеспечивается датчиком, который может как уведомить оператора сигнальным индикатором о перегревающемся двигателе, так и отключить двигатель автоматически при достижении им предельной высокой температуры. Еще одной замечательной инновационной характеристикой является электронная регулировка частоты вращения, что позволяет основательно увеличить спектр полезного применения фрезера. В некоторых профессиональных моделях предусмотрена возможность тонкой регулировки положения фрезы и параллельности, что особенно важно, скажем, при реставрационных работах, где необходима чрезвычайная точность. Все это общие, но необходимые сведения об особенностях инструмента. Подробно и широко о них рассказывается в статье на нашем сайте «Выбор фрезера по техническим характеристикам». А сейчас – к делу. Как пользоваться фрезером, покажем на примере.

Подготовка и настройка инструмента

Для начала приготовьте обрезки древесины, на которых вы будете тренироваться. Лучше, чтобы они были из мягких пород. Итак, вы держите в руках фрезер. Не спешите сразу включать сетевой кабель. Сначала нужно установить фрезу в цангу, потом с усилием затянуть ее ключом. Фиксатор шпинделя – кнопка, на которую нажимают во время замены режущего инструмента, упрощает эту задачу. При его отсутствии пользуются еще одним ключом. Обрабатываемая заготовка должна быть хорошо закреплена. Ставим на нее фрезер и давим на рукоятки вниз, пока фреза не коснется обрабатываемой поверхности. Это положение нужно зафиксировать с помощью зажимного рычага. Он расположен рядом с рукояткой – не снимая руки, его можно легко переместить пальцем.

Первая настройка – глубина фрезерования. Регулятор глубины расположен вдоль одной из направляющих. Его нужно опустить в нижнюю точку ограничителя – револьверного упора. Теперь надо выставить указатель на нулевую отметку шкалы. После этого штангу поднимают до нужного значения глубины фрезерования и фиксируют регулятор в этом положении. При наличии колесика глубину устанавливают с максимальной точностью. Отпускаем зажимной рычаг, и корпус поднимается вверх. Когда мы начнем фрезеровать, инструмент будет погружаться на нужную глубину.

Вторая настройка – скорость. Ее выбирают в зависимости от вида материала и размера фрезы. Чем больше диаметр режущего инструмента, тем ниже скорость. От выбранного режима зависит качество обработки. Если скорость слишком высокая, то края получатся неровными. В таблице мы приводим используемый диаметр оснастки и скорость вращения фрезы.

Зависимость диаметра фрезы и скорости ее вращения от обрабатываемого материала

Приступаем к фрезерованию

Ставим фрезер на заготовку. Включаем в сеть, держим за рукоятки и нажимаем на кнопку, запускающую двигатель. Как только фреза наберет обороты, погружаем ее в материал. Теперь можно продвигать инструмент вперед вдоль намеченной линии обработки. Результат – первый паз готов!

Обратите внимание на направление, в котором вы будете перемещать фрезер: фреза вращается по часовой стрелке, подача должна происходить против часовой стрелки. Соблюдая это правило, вы всегда будете выполнять работу аккуратно.

Управление инструментом

Если нужно фрезеровать не край, а поверхность, используют различные приспособления. Для изготовления паза, проходящего на одинаковом расстоянии от края заготовки, удобно пользоваться параллельным упором. К сожалению, он не подойдет, если боковая поверхность неровная или расстояние от края превышает длину направляющих упора. В этом случае выручит направляющая, в роли которой может выступать обычная доска. При работе с параллельным упором необязательно, чтобы край был прямым, он может быть изогнутым. Используя колесико и штифт для кругового фрезерования, которые вставляются в упор, можно вести инструмент вдоль выпуклого или вогнутого края. С помощью этих приспособлений можно фрезеровать круг. Эту же операцию выполняют с помощью специального приспособления – циркуля или по шаблону. Для работы с шаблонами используют копировальную втулку. Кроме круга, с ее помощью можно фрезеровать любые формы. Декоративные элементы, например резьбу, выполняют без приспособлений – от руки, но такой прием требует определенного мастерства.

Инструмент можно закрепить на столе. Это обеспечивает более точную обработку деталей. Без стола не обойтись, если нужно работать фрезой диаметром более 40 мм, например, при изготовлении дверей. Но и при обработке тонких реек преимущества будут у стационарной установки. Настольный фрезер крепится снизу стола. Существуют навесные регуляторы высоты, с которыми проще изменять глубину пропила.

Помним о безопасности

Фрезеровка по дереву – процесс увлекательный, но сопровождается образованием большого количества опилок. Фреза, вращающаяся с большой скоростью, превращает их в пыль, которая вредна для легких и глаз пользователя. Во время работы нужно подключать к фрезеру специальный пылесос или надевать респиратор. Глаза защищают очками. Из-за шума рекомендуется пользоваться наушниками. Все это средства защиты, которыми нельзя пренебрегать. Повторим основные правила безопасной работы:

• меняя фрезу, надо вынимать сетевой кабель из розетки;
• перед включением обязательна проверка электробезопасности: контроль кабеля и выключателя, своевременная замена угольных щеток;
• заготовка должна быть хорошо закреплена;
• фрезерование на большую глубину выполняют в несколько этапов;
• нельзя забывать о регулировке скорости;
• надо пользоваться качественными, хорошо заточенными фрезами;
• периодически необходимо осматривать инструмент, его зажимы и цангу. Возникновение неисправностей и необычного шума во время работы требует проверки и замены деталей. Повреждение фрезы опасно для пользователя.

Обслуживание инструмента

Фрезер прежде всего нуждается в очистке. Опилки, пыль, смола загрязняют режущие элементы, цанговый патрон, корпус. Чтобы их удалить, а делать это надо после каждого использования, применяют разные способы. Самый простой – протереть инструмент слегка влажной тряпкой. Эффективна для очистки продувка сжатым воздухом. Если у вас есть компрессор, обязательно используйте его, так как он позволяет удалить пыль, проникшую через вентиляционные отверстия.

Специально смазывать фрезер не требуется, но с целью очищения и защиты от коррозии можно применять графитовые или тефлоновые смазки для обработки направляющих. Затруднения может вызвать удаление смолы. Ее снимают механическим способом мягкой щеткой (подойдет зубная) или кухонной губкой для чистки тефлоновых сковородок. Также можно использовать воск, остатки которого после завершения процедуры удаляют сухой тряпкой. Специальные растворители смолы применяют с осторожностью, только на прочном основании и стойках инструмента.

На необходимость замены угольных щеток указывает снижение рабочих характеристик или искрение в коллекторе. Для этого фрезер отключают от сети, отвинчивают верхнюю крышку, снимают обе старые щетки и ставят на их место новые.

В ходе длительной эксплуатации вы можете столкнуться с нарушениями в работе инструмента, которые в силах устранить самостоятельно. Некоторые из них мы приведем в таблице.

Возможные неполадки в работе фрезера и способы их устранения

Для устранения неисправностей, связанных с электрической частью, например, замена кабеля, ремонт выключателя, а также для исправления серьезных механических дефектов, таких как изношенные подшипники, инструмент следует отдать в специализированную мастерскую.

Кромочные фрезеры позволяют обрабатывать дерево и выполнять профили, фигурные художественные кромки, канавки, фаски, пазы, шлицы и многое другое. Цены на них широко варьируются в зависимости от предназначения и функционального потенциала и, конечно, сферы использования. Например, стоимость бытового ручного фрезера по дереву разбросана в очень широком диапазоне. При выборе учитывают и технические характеристики, ведь инструмент позволяет добиться изящного и точного результата, и его удобство. В любом случае напоминаем вам, что работа фрезером должна быть эффективной, а основной причиной его поломок является, как правило, неправильная эксплуатация и загрязнение. Чтобы выбранный вами инструмент прослужил долго и радовал вас безупречной работой, не нужно становиться профессиональным столяром, достаточно быть грамотным пользователем.

Всё о фрезере для начинающих: устройство, виды, правила работы

Фрезерный станок – это устройство, с помощью которого обрабатывают такие материалы как металл, сталь, дерево, камень и пластик. Фрезеру поддаются разные поверхности, как ровные, так и криволинейные. На станке можно изготавливать зубья и шлицы, а также нарезать резьбы, сверлить и растачивать детали. Кроме того, мастер с помощью фрезы может сделать орнамент или надпись на поверхности детали, а также выполнять ряд других работ.

Зачем нужен фрезерный станок

Работать фрезером можно в таких отраслях, как ювелирная, мебельная и даже рекламная. Станок применяется при оформлении интерьера и во время декорирования помещения, для изготовления окон и дверей из пластика. Современная промышленность использует фрезерование для изготовления автомобилей, самолетов, оборудования для медицинских учреждений. Объясняется это тем, что обработка изделий с помощью фрезера наиболее точная. Поверхность после работы фрезером становится ровной и гладкой.

Более подробнее о работе фрезерного станка:

1. Работа фрезеровального станка над изделиями из металла. В процессе выполняются следующие операции:

• сверление отверстий;
• зенкерование металлических изделий;
• нарезываются резьбы разных размеров;
• растачиваются отверстия;
• выбираются пазы;
• нарезаются зубья на шестернях;
• обрабатываются поверхности.

1. В мебельной промышленности делать фрезером по дереву можно такие операции:

• вырезаются пазы для изготовления кромок;
• распиливаются изделия;
• торцуют детали;
• высверливают отверстия;
• гравируют поверхность.

1. Пользоваться фрезером по дереву можно и тогда, когда изготавливают балясины, плинтуса, наносят на изделия узоры. Резьба по дереву может быть богатой на разные мелкие детали, что практически не возможно сделать руками.
2. При необходимости с помощью фрезера можно изготовить барельефные и горельефные узоры, а так же панно в 3D формате. С помощью станка можно вырезать фигуры людей и животных, объемные орнаменты и композиции.
3. Фрезерный станок используется для изготовления сувениров. С его помощью наносится гравюра на магните. На изделие наносится архитектурные изображения, статуи, другие памятники искусства.
4. Для изготовления рекламы с помощью фрезера изготавливаются буквы, цифры, вырезаются логотипы на канцелярских товарах или зажигалках. Наносится информация на уличных знаках и табличках.
5. В ювелирном производстве фрезер используется для нанесения узоров и надписей на изделиях.
6. В архитектуре фрезерный станок используется для изготовления макетов зданий.
7. В моделировании станок применяется для вырезания деталей автомобилей или другой техники из легких материалов.
8. В медицине фрезерное устройство чаще всего применяется в стоматологии, а в частности в области протезирования. Оборудование позволяет максимально точно изготавливать нужные элементы, такие как коронки, мосты, имплантаты.
9. В области handmade сделать ручным фрезером можно игрушки, подарки или украшения в домашних условиях.

Устройство и принцип работы фрезера

Существует два основных вида фрезера – станок, который устанавливается в стационарном положении, и ручной инструмент, что перемещается в процессе работы по изделию. Для начинающих важно знать, как устроено оборудование, и научиться правильно на нем работать.

Ручной фрезер для работы по дереву имеет простую конструкцию. Он состоит из корпуса, в котором расположены важные узловые точки. Основной деталью аппарата является мотор. Из корпуса выходят держатели, оснащенные переходниками. Именно к ним прикрепляются фрезы.

Устройство оснащено металлической платформой с гладкой, скользящей подошвой. Благодаря ей инструмент легко скользит по заготовке и может добраться даже к самому труднодоступному месту. При выборе нужно внимательно осмотреть платформу, она должна быть литой. Это обеспечит ей устойчивость. Подошва платформы изготовлена из пластика и легко снимается для замены.

На поверхности корпуса размещены кнопки включения-выключения инструмента. В некоторых моделях присутствует и кнопка блокировки. Очень важно, чтобы фрезер был оснащен упором. При работе с устройством выполняются настройки:

• регулируется глубина до 1 сантиметра;
• устанавливается необходимая скорость оборотов.

Виды фрезеров

Фрезерный станки делятся на следующие виды:

1. Универсальный – предназначается для работы с разными видами материала. На нем можно обрабатывать детали в горизонтальном и вертикальном положении. Вырезать пазы и углы, делать винтовые элементы.
2. Горизонтальный – используется только для обработки деталей, что находятся в перпендикулярном положении относительно режущей части механизма.
3. Широкоуниверсальный –станок имеет поворотное устройство, с помощью чего может совершать операции как в горизонтальном, так и в вертикальном положении.
4. Вертикальные и горизонтальные станки, не имеющие консоли. Их задача обрабатывать крупные детали.
5. Продольные виды станков используют работы с большими деталями. При этом применяются только насадки цилиндрической, дисковой, фасонной формы.

Как работать фрезером

Фрезер работает по следующему принципу:

• в зависимости от того, с какой целью будет использоваться инструмент, выбирается насадка;
• хвостик насадки вставляется в специальный патрон и фиксируется;
• устанавливается необходимый режим работы и глубина;
• рукоятка устанавливается в среднее положение;
• выбирается скорость вращения рабочей части.

Фрезером можно работать, держа его в руках или зафиксировав его в стационарном положении на столе. При установке инструмента на столе, его рабочая часть должна быть в верху. Для безопасной работы на инструменте, а так же для обеспечения ровных поверхностей в процессе обработки, обязательно нужно установить лекало.

Важно соблюдать правила безопасности:

• одевать специальную одежду, которая не будет наматываться на движущиеся детали устройства;
• не терять равновесия в процессе работы;
• в ожидании удара во время соприкосновения инструмента с материалом следует крепко удерживать фрезер;
• по окончанию рабочего процесса, инструмент отсоединяют от сети.

Уход за ручным фрезерным устройством

У только что купленного инструмента все детали смазаны изготовителем. Дальше в процессе работы нужно следить за фрезером и периодически его смазывать. Подобные процедуры предостерегут внутренние элементы от трения и сохранят их целостность. Устройство будет служить долгое время без поломок и ремонта.

Выбирать фрезер перед покупкой нужно только такой, функции которого полностью будут отвечать требованиям покупателя. И только после обращать внимание на его стоимость. Цена для данного инструмента всегда формируется в зависимости от его функциональности.

Работа ручным фрезером по дереву: видео-уроки

Статья подготовлена при информационной поддержке http://www.multicut.ru.

Фрезер – это инструмент для обработки пиломатериала, совершающий множество вращений с большой скоростью. Бывает как профессиональное оборудование, например фрезерно-гравировальные станки, так и для самостоятельной обработки, требующей наличия определенных навыков и знаний. Подробная инструкция с обучающим видео на сайте поможет качественно проводить операции по обработке дерева ручным электрофрезером.

Применение электрофрезера

Работа ручным фрезером по дереву помогает осуществлять следующие столярные операции:

1. Обработка плоских и фасонных поверхностей, профилирование кромкой наличников, плинтусов, карнизов, штапиков.
2. Формирование технологических и фигурных выемок (пазов, гребней, и т.п.).
3. Изготовление сквозных и слепых отверстий.
4. Вырезание сложных деталей из дерева, их копирование.
5. Нанесение надписей, рисунков, узоров на поверхность (гравировка).
6. Врезка замков и петлей на двери.
7. Изготовление шипового соединения. Это сложный процесс, требующий специальных навыков, в итоге которого получается высокопрочная сборка деревянных изделий.

В зависимости от вида выполняемой работы ручным фрезером по дереву, видео-уроки которой можно посмотреть в конце статьи, понадобятся приспособления:

• Фреза
• Электролобзик
• ДСП
• Электрическая дрель и сверла
• Шаблоны
• Напильник
• Защитная спецодежда и респиратор.

Начинающему мастеру с помощью такого инструмента под силу возвращать старую мебель к жизни, осуществлять мелкие столярные и декоративные работы с деревом по дому.

Выбор электрофрезера

Самым лучшим вариантом для зажима фрезы является конусная цанга, а для выключателя – фиксирующая кнопка. Чем плавнее работа штангового механизма, тем долговечнее инструмент.

Немаловажным моментом работы электрофрезера является правильный выбор фрезы, которая состоит из цилиндрического хвостовика различного диаметра (6,8 или 12 мм) и части с режущей кромкой.

По конструкции разделяют фрезы на следующие виды:

• Монолитные
• Сборные
• Со сменными лезвиями.

В зависимости от вида обработки, выполняемой фрезой, она также бывает нескольких разновидностей:

• Пазовая фреза применяется для формирования пазов.
• Профильная – для придания кромке декоративного профиля.
• Кромочная и фальцевая фреза применяются для обработки краев изделия.
• Галтельная – для вырезания «U»-образной выемки на изделии.
• Конусная фреза скашивает кромку изделия под углом 45 градусов.
• Калевочная – формирует закругленную кромку.

Работа ручным фрезером: инструкция для начинающих

Работа с ручным фрезером, видео-уроки которой помогут начинающему мастеру, может показаться сложной только в начале процесса. С приобретением первых навыков к обработке древесины своими руками можно будет приступать смелее.

1. Работа с ручным фрезером начинается со сборки инструмента. Подходящая по диаметру цангового патрона фреза вставляется в него. При необходимости, сам патрон заменяется на другой по диаметру. Затем хвостовик затягивается в патроне с помощью специального ключа с силой прижима, достаточной для того, чтобы фреза не болталась в нем. После этого зажимается механизм шпинделя, инструмент готов к работе.
2. Далее устанавливается необходимая глубина фрезерования. Чтобы это сделать, необходимо зафиксировать положение фрезы, надавив на нее. Точная глубина устанавливается с помощью регулятора ограничителя, имеющего несколько степеней.
3. Скорость работы фрезера устанавливается исходя из данных таблицы из инструкции и параметров материала, а также размера самой фрезы. Работа ручным фрезером по дереву сначала должна производиться на черновом варианте, чтобы опробовать ход инструмента, глубину фрезерования и скорость работы. Правильным ходом фрезерования является движение инструмента от себя на плоской основе, и против часовой стрелки при круговой обработке изделия. Более подробно работа ручным фрезером описана в обучающем видео.

Ручной фрезер: способы работы

Приемы работы ручным фрезером: формирование пазов

При формировании паза с самой кромки, инструмент следует установить так, чтобы фреза нависала над краем изделия. Далее, она опускается до необходимой глубины и фиксируется, после чего инструмент запускается в работу. После обработки кромки до конца нужно ослабить фиксатор, поднять фрезу, мотор инструмента можно заглушить. Формирование глухого паза производится точно таким же образом, только начинается не с края изделия.

Глубокий паз формируется путем настройки новой глубины фрезы при каждом подходе обрабатываемой площади, глубиной не более 5 мм, при обработке последнего слоя – не глубже 1,5 мм.

Дополнительные способы формирования пазов и уроки работы ручным фрезером (видео на русском) представлены ниже.

Обработка торцевой поверхности

Работа ручным фрезером по дереву (видео ниже) часто сопровождается обработкой торцевой поверхности, при которой нужен чистый кант. Для этого предварительно производится пологий срез, при этом электрофрезер двигается по направлению вращения ножа, а затем против его вращения. После этого торец приобретет четкие очертания.

Обработка при помощи шаблонов

Для формирования криволинейных кромок используются шаблоны с упорным кольцом, которое представляет собой пластиковую пластину, перемещающуюся вдоль шаблона для правильной траектории движения фрезы. Упорное кольцо крепится к подошве фрезера с помощью специальных крепежей. С помощью шаблонов можно копировать деревянные детали в нужном количестве.

Работа ручным фрезером: видео декоративной обработки

Для художественного фрезерования в дополнение к фрезе понадобятся лобзик, тиски, стамеска, полотно из дерева с рисунком. Оно закрепляется на хорошо устойчивой поверхности, а по рисунку проводится электрофрезер, оснащенный специальной режущей насадкой, постепенно снимая слой древесины до достижения необходимого объема орнамента.
