Как правильно пользоваться тестером напряжения?

Как пользоваться тестером?

Тестер – как пользоваться

Часто в быту требуется замерить уровень напряжения в сети, потребляемый бытовым прибором ток или просто определить полярность неизвестного источника питания. Для этих целей обычно используют тестер – универсальный прибор для замера числовых значений постоянного и переменного напряжения, силы тока и сопротивления.

Человека, впервые взявшего в руки этот незамысловатый прибор, порой охватывает оторопь и перед ним возникает вопрос – «…а как этой штукой пользоваться?». Однако ничего в этом сложного нет если знать:

• Типы и конструкции современных мультиметров ↓
• Измерение электрических параметров ↓
• Постоянное и переменное напряжение ↓
• При определении величины тока ↓
• Измерение сопротивления ↓
• Прозвонка диодов ↓
• Дополнительные функции ↓
• Проверка транзисторов ↓
• Определение емкости и индуктивности ↓
• Использование тестера автолюбителем ↓
• Уход за тестером ↓

• принципиальное устройство тестера;
• правила выбора типа измерения и установки его пределов;
• основные правила техники безопасности обращения с этим прибором.

Типы и конструкции современных мультиметров

Сегодня для использования в быту выпускаю два вида тестеров:

• аналоговые, на котором уровень измеряемых параметров считываются по шкале со стрелкой;
• цифровые, на жидкокристаллический или светодиодный индикатор (дисплей) которых выводится цифровое значение измеряемого параметра.

Для присоединения к объекту измерения мультиметр комплектуется щупами, заострённые концы которых подсоединяются к точкам замера напряжения, емкости, тока и других параметров. Для соединения с прибором щупы оснащены гибким разноцветными проводами со штекерами. При этом чёрный провод обычно соответствует минусовому проводнику, а красный – плюсовому. Этим же цветом маркированы и соответствующие гнезда на лицевой панели.

Сегодня все большей популярностью пользуются цифровые прибороы, в то время как аналоговые (стрелочные) постепенно сходят на нет. Несомненным достоинством цифровых моделей является и то, что большинство из них не требуют соблюдения полярности при подключении щупов.

Если цифровым прибором измерять напряжение аккумулятора и при этом перепутать «плюс» с «минусом» можно погнуть стрелку индикатора. Цифровой же тестер высветит на индикаторе действующее значение напряжения, только со знаком «минус».

Простой, бытовой китайский тестер, позволяющий измерить:

• переменное и постоянное напряжение в диапазоне 0…1000,0 вольт;
• ток в цепях переменного и постоянного тока;
• активное сопротивление.

можно приобрести за 200,0…250,0 рублей.

Тестер, дополнительно позволяющий измерять основные параметры транзисторов и диодов, а также при помощи термопары или терморезистора определять температуру, обойдется не дороже 500,0 рублей.

Перед тем как пользоваться тестером-мультиметром необходимо изучить обозначение гнезд, расположенных на лицевой панели прибора, к которым подключаются штекера для замера различного вида электрических параметров.

На простых приборах, предназначенных для измерения напряжения, тока и сопротивления имеется несколько гнезд, обозначенных аббревиатурой «АСV», «DCA» и некоторыми другими буквами (зависит от модели и функциональности прибора). В этих обозначениях буквы означают:

• «DC» – гнездо для замера параметров постоянного тока;
• «AC» – гнездо для переменного тока;
• «V» – напряжение («V» – «В» – вольты);
• «A» – ток («A») – амперы).

В некоторых моделях трехзнаковое обозначение может отсутствовать и гнезда обозначаются более понятно: «V

», «V±», «А» и некоторыми другими.

Измерение электрических параметров

При измерении значений интересующих параметров необходимо знать:

• напряжение измеряется при параллельном подключении щупов тестера к источнику (электророзетке, клеммам аккумулятора);
• ток измеряется в разрыве электрической цепи;
• сопротивление, емкость, индуктивность – при подключении щупов к выводам объекта, параметры которого необходимо замерить.

При этом точность проведения замеров для бытовых тестеров обычно составляет 1,0%…3,0%, что вызвано схемотехническими решениями и используемыми электронными деталями. Рассмотрим процедуру различных измерений.

Постоянное и переменное напряжение

Постоянное и переменное напряжение измеряется следующим образом.

Подключаем штекера к гнездам на лицевой панели:

• черный провод к минусовому (массовому) гнезду, обозначенному значком , «COM» или «_┴»;
• красный к гнезду «DCV» при измерении постоянного напряжения или к «АCV» – для переменного напряжения;
• вращением рукоятки переключателя выбираем нужный диапазон;
• подключаем щупы к контактам (клеммам, гнездам) измеряемого источника;
• считываем величину напряжения с дисплея.

На точность измерения переменного напряжения влияет сопротивление диодов, которые преобразуют его в постоянное. Однако обычно точность замера вполне достаточна для бытовых нужд.

При определении величины тока

При определении величины тока штекера к прибору присоединяются аналогично, а щупы подключаются в разрыв цепи, например, между лампочкой и аккумулятором, или электроплитой и сетевой розеткой. При этом достаточно важно определить диапазон измерений, ибо повышенный уровень тока, протекающего через прибор, может привести к его поломке.

Поэтому в некоторых моделях для замера больших значений переменного и постоянного тока имеются отдельные гнезда или значения на шкале переключателя, обозначаемые как «DC10А» или «АC20А».

Измерение сопротивления

Измерение сопротивления резистора, нити накаливания лампы или электроплиты должно проводиться на обесточенном объекте. Для измерения значения выполняем следующие действия:

• переключатель прибора переводим в диапазон, обозначенный «Ω»;
• подключаем щупы к концам резистора или контактам электролампочки;
• считываем с дисплея величину замера.

Для повышения достоверности результата измерение конкретного образца следует провести при различных положениях переключателя диапазона. Аналогично можно определить обрыв провода. Если прибор показывает нулевое значение, значит провод исправен. Если показания скачут или не определены возможен обрыв провода.

Прозвонка диодов

Прозвонку диодов также проводят в режиме измерения сопротивления. К выводам диода поочередно подключают красный и черный щупы. В одном случае сопротивление будет достаточно большим, во втором находится на уровне сотен ом – нескольких килоом.

Дополнительные функции

Современные модели бытовых мультиметров часто позволяют проверить параметры биполярных транзисторов, а также определить индуктивность катушек и емкость конденсаторов. Для этого на шкале переключателя имеется специальный диапазон.

Проверка транзисторов

Проверка транзисторов достаточно специфичная процедура и требуется только лицам занимающимся ремонтом радиоэлектронной аппаратуры. Для определения работоспособности биполярного триода используют процедуру аналогичную прозвонке диодов. Щупы поочередно подключают к выводам «база- эмиттер» и «база- коллектор».

Если показания прибора соответствуют показаниям как при проверке «р-n» – перехода диода, транзистор можно считать исправным. Однако определить коэффициент усиления подобным образом не удастся.

Определение емкости и индуктивности

Определение емкости и индуктивности производится при переключении мультиметра в диапазон «L» (индуктивность) иkb «С» (емкость). Штекеры прибора подключают аналогично измерению сопротивления. При определении емкости электролитических конденсаторов следует соблюдать полярность подключения.

При проведении замеров сопротивления, емкости и индуктивности, а также при работе с диодами и транзисторами следует пользоваться зажимами-«крокодилами». Если щупы прижимать к выводам пальцами, то сопротивление человеческого тела может внести достаточно большую погрешность в результат измерений.

Использование тестера автолюбителем

Некоторые автолюбители ошибочно считают, что тестер – незаменимый помощник при ремонте и диагностике электрооборудования автомобиля. Однако это далеко не так. Даже истинное значение напряжения на клеммах аккумулятора можно определить только при наличии нагрузочной вилки.

Уход за тестером

Уход за бытовым мультиметром не представляет труда и аналогичен уходу за настенными электронными часами. Единственно что требуется для него – не допускать механических повреждений и периодически менять источник питания.

Если тестер вышел из строя, то большинство пользователей предпочитают выкинуть мультиметр и купить новый. Ремонт этих изделий может обойтись дороже стоимости нового тестера.

Как пользоваться стрелочным или электронным тестером напряжения

Практически каждый мужчина сталкивался в своей жизни с проблемами при починке того или иного электрического прибора или домашней электропроводки. При этом необходимо проверить напряжение, найти обрыв, правильно подключить розетку или выключатель. Отличным помощником в этом деле будет мультиметр. О том, как правильно пользоваться мультиметром и как научиться пользоваться тестером начинающему пользователю, пойдет речь ниже.

Виды мультиметров

Мультиметр — это электронный прибор, который позволяет проверять силу тока, измерять напряжение, найти обрыв в проводке. Он совмещает в себе ряд электронных измерительных устройств, таких как амперметр, вольтметр, омметр, термометр и многих других. Также многие мультиметры умеют измерять параметры электронных элементов — емкость конденсаторов, сопротивление резисторов и даже температуру. В быту часто также называют тестером или цэшкой. Цешка — прибор очень полезный и обязательно пригодится в домашнем хозяйстве.

Аналоговые и цифровые

Показания в аналоговых приборах отражаются стрелкой на цифровой шкале. На сегодняшний день достаточно много встречается старых советских устройств, а также новых китайских приборов такого типа. Для работы с таким прибором необходимы специальные навыки и знания. К тому же стрелочный прибор очень чувствителен к колебаниям, поэтому держать его нужно ровно и максимально неподвижно. Яркими представителями являются Sunwa YX -1000a и Sunwa MF -110a.

Цифровой мультиметр полностью электронный, без каких-либо аналоговых элементов. Показания в этих приборах довольно точные, без погрешностей и выводятся на цифровой экран. Это достаточно удобно и исключает ошибки, которые могут возникнуть у пользователя при считывании результатов измерений с аналогового прибора. На сегодняшний день цифровые мультиметры занимают первые места по популярности и использованию среди приборов такого типа.

Цены на цифровые мультиметры лежат в довольно широком показателе. Стоимость самых простых устройств начального уровня, как правило, произведенных в Китае, начинается от нескольких сотен рублей. Профессиональные приборы, выпущенные именитыми производителями, собранные из качественных материалов и комплектующих и обладающие большой функциональностью, могут достигать нескольких десятков тысяч рублей.

Неважно, сколько стоит мультиметр, основные функции будут присутствовать даже в самом дешевом — измерение тока, измерение напряжения, прозвонка проводов на обрыв. В этом поможет тестер электрический — мультиметр, как пользоваться, подскажет инструкция.

Визуально бо́льшая часть приборов похожа друг на друга. Основным органом управления в них является центральный многопозиционный переключатель. С его помощью осуществляется выбор измеряемого параметра и задается величина его измерения.

Что умеют тестеры

Функциональный набор возможностей тестера напрямую зависит от его стоимости. Во всяком случае набор основных функций будет присутствовать в каждом приборе. К основным функциям относят замеры напряжения, замеры тока. Еще в основной массе приборов можно измерять усиление транзисторов и проверять полярность диодов. Только в самых дешевых китайских аппаратах последние две функции отсутствуют, но это бывает крайне редко.

Самые дешевые приборы стоят порядка 150−300 рублей. Найти такие тестеры можно в китайских интернет-магазинах. Функциональные возможности таких приборов будут весьма скромными. Но все

основные функции такие аппараты выполнять будут. И почти наверняка у них будет пара-тройка дополнительных функций, таких как прозвонка цепи на короткое замыкание, низкочастотный генератор и другие.

Главный недостаток этих устройств, это, конечно же, их качество сборки, малый размер цифрового дисплея, довольно малый размах измерений и плохая точность измерений. К примеру, такой мультиметр будет замерять ток в диапазоне от 0,1 Ом до 2 МОм, тогда как более дорогой прибор сможет осилить диапазон от 0,1 Ом до 200 МОм. Это справедливо и для других функций прибора.

Приборы в средней ценовой категории от 700 до 4000 рублей уже имеют куда более расширенный набор полезных функций, чем младшие собратья. Кроме основных измерений, такие приборы помогут измерить температуру, узнать емкость конденсаторов и катушек индуктивности и многие другие функции. Рациональнее всего купить прибор именно среднего ценового уровня, так как в нем будет широкий набор функций, достаточный размах измерений, большой информативный дисплей, и собраны они будут из качественных материалов.

Приборы верхнего ценового уровня стоят от 4000 рублей и имеют узкую специализированную направленность. Поэтому такие приборы в нашем обзоре рассматривать не будем.

Обозначения и режимы

Рассмотрим основные органы управления прибором. Мультитестеры, как пользоваться — на передней панели располагаются многопозиционный переключатель. Переключателем можно выбрать следующие режимы работы мультиметра:

• OFF — режим включение/выключение прибора;
• V

— режим измерения значений переменного напряжения;

Также на передней панели находятся гнезда для подключения щупов. Щупы необходимы для проведения замеров, так как они соединяют сам прибор с точкой измерения. Как правило, щупы входят в комплект с мультиметром. В недорогих китайских приборах качество изготовления щупов оставляет желать лучшего, и щупы таких приборов очень быстро выходят из строя.

В таком случае рекомендуется купить в радиомагазине отдельно более качественные щупы или изготовить их своими руками. Например, можно усилить изолентой места соединения провода со щупом, чтобы провод не переламывался. Также можно самостоятельно изготовить дополнительные щупы, оконеченные зажимами типа «крокодил», с удлиненным проводом. Это позволит значительно расширить функциональность устройства.

В большинстве мультиметров для подключения щупов используются три разъема:

• разъем COM — этот разъем является минусовым, еще его называют заземляющим. Он является общим при всех типах измерений. Другими словами, черный провод должен быть постоянно к нему подключен. Во многих моделях вместе с надписью СОМ этот разъем обозначается знаком заземления;
• разъем VΩmA — как видно из обозначений, при подключении к данному разъему можно измерять силу тока, напряжение. В этот разъем подключается красный провод. Величина измерений не должна превышать 200 мА. Если превысить допустимое значение, то в лучшем случае сгорит предохранитель, а в худшем может сгореть сам прибор;
• разъем 10А или 10 ADC — этот разъем используется для измерения больших токов. Сюда также подключается красный провод. Диапазон измерений колеблется от 200 мА до 10 А (в некоторых моделях может быть больше).

Измерения тока

Теоретическая часть закончилась, теперь перейдем к практической. Рассмотрим, как пользоваться тестером электрическим и проводить им измерения.

Чтобы измерить сопротивление, нужно переключатель прибора перевести в положение Ω. Практически во всех мультиметрах измерение разбито на следующие диапазоны:

• 200 Ом;
• 2000 Ом;
• 20 кОм;
• 200 кОм;
• 2 МОм.

Замеры сопротивления в основном применяют для поиска обрыва в электрической цепи. Можно проверить работоспособность большинства бытовых электроприборов, таких как лампочка, утюг, электрический чайник и других. Протестировать работу большинства выключателей и розеток.

При проведении измерения на экране устройства отображается сопротивление цепи. Если сопротивление равно единице, это означает, что превышено максимальное значение в измеряемом диапазоне и нужно перейти на более высокий. Если же на самом максимальном диапазоне прибор показывает единицу, это означает, что в цепи присутствует обрыв.

Также имеется диапазон, который обозначают в виде диода или зуммера. Этот диапазон используют для прозвонки контакта. Когда контакт нормальный, то загорается светодиод на корпусе мультиметра или слышен звуковой сигнал. Если же контакта нет, то и мультиметр не подает никаких сигналов.

Чтобы произвести замеры переменного напряжения, нужно перевести переключатель мультиметра в положение V

. Здесь диапазонов значительно меньше — всего два — 200 V и 750 V.

При измерении напряжения нужно придерживаться нескольких правил. Нужно идти от обратного, то есть измерения нужно начинать с самого верхнего диапазона. Когда прибор показывает величину меньше высшей границы предыдущего диапазона, следует переключиться на меньший диапазон. Так можно добиться более точных измерений с наименьшей погрешностью.

Соблюдение полярности при замерах переменного напряжения необязательно. При проведении замеров нельзя браться руками за металлическую часть щупа. Работать нужно предельно аккуратно, чтобы не вызвать короткого замыкания.

Чтобы произвести замеры постоянного напряжения, центральный переключатель тестера нужно перевести в положение V =. Измерения нужно проводить, придерживаясь такой же стратегии, как и с измерениями переменного напряжения. То есть начинать стоит с самого верхнего диапазона, постепенно снижаясь на нижний. Если делать иначе, есть большая уверенность того, что тестер выйдет из строя.

Сила тока измеряется при ремонте электронной техники. В домашних условиях такие измерения могут понадобиться, например, чтобы проконтролировать заряд аккумулятора электронного устройства. Если на зарядном устройстве отсутствует устройство для измерения силы тока или это устройство сломано, в этом случае можно воспользоваться мультиамперметром или мультиметром.

Практически во всех мультиметрах измерение сопротивления разбито на следующие диапазоны:

• 200 мА (микроампер);
• 2000 мА (микроампер);
• 20 mA (миллиампер);
• 200 mA (миллиампер).

Чтобы производить измерения в данных диапазонах, нужно использовать вышеописанное подключение щупов к прибору, то есть черный провод подключается к разъему со значком СОМ, а красный провод подключается к разъему со значком V Ω mA.

Если же имеется необходимость измерения больших токов в диапазоне от 200 мА до 10 А, тогда красный провод нужно переключить из разъема V Ω mA, в разъем 10A. Черный провод остается на своем месте в разъеме СОМ. Если красный провод не переключить в другое гнездо, то мультиметр может сгореть.

При измерении силы тока так же, как и при измерении напряжения, действует то же самое правило — начинать нужно с самого верхнего диапазона, постепенно спускаясь на более низкий. Если делать иначе, есть большая вероятность того, что тестер выйдет из строя.

Важно помнить, что измерения переменного тока поддерживают не все модели тестеров, особенно дешевые.

Чтобы не испортить прибор, важно придерживаться следующей инструкции. Когда измеряем силу тока, то тестер подключаем последовательно в цепь. Если же измеряем напряжение или сопротивление, то тестер подключаем параллельно.

Важно! Не пытайтесь измерить силу тока в розетке электросети, это невозможно, и ваш прибор гарантированно выйдет из строя.

Во избежание поломки устройства перед началом проведения измерений убедитесь, что центральный переключатель прибора установлен в требуемом секторе и в заданном диапазоне измерений.

Замена аккумулятора прибора

Питается основная масса приборов от стандартной батарейки «Крона» на 9 вольт. Когда на экране устройства появляется индикатор батарейки, это означает, что заряд батарейки подходит к концу и ее необходимо поменять. Делается это довольно просто, как и в большинстве домашних электронных приборах. На задней панели откручивается пара болтиков и снимается крышка. Далее батарею можно заменить и собрать все в обратном порядке. После этого все готово — тестером можно вновь пользоваться.

Originally posted 2018-04-18 12:21:03.

Как правильно пользоваться мультиметром: инструкция для чайников

Что такое мультиметр? Это прибор, с помощью которого можно без всякого труда определить величину напряжения и силу тока, сопротивление проводников, узнать параметры диодов и транзисторов, можно провести прозвонку проводов. То есть, аппарат на самом деле нужный даже в быту. Поэтому вопрос, как пользоваться мультиметром, звучит сегодня достаточно часто.

Классификация

В настоящее время все мультиметры (тестеры) делятся на два вида: стрелочный мультиметр, он же аналоговый, и цифровой. Стрелочным мультиметром электрики пользуются давно, но работать с мультиметром этого типа сложно.

• Непросто разобраться в нескольких шкалах.
• Необходимо удерживать сам прибор в определенном положении, чтобы стрелка по шкале не «гуляла».

Поэтому все больше мастеров свое предпочтение отдают цифровым, а не аналоговым мультиметрам. Поэтому рассмотрен будет именно он. Необходимо отметить, что современный рынок предлагает широкий модельный ряд мультиметров, в котором есть практически любые предложения. Но нужно заметить, что существует определенная пропорциональность, в которой соотношении цены и функциональности прибора прямая. То есть, чем дороже прибор, тем больше у него функций.

Производители предлагают дорогие модели, похожие на осциллографы. На бытовом уровне и для начинающих радиолюбителей и электриков подойдут более простые мультиметры для чайников. Все они имеют одну и ту же конструкцию, и внешний вид у них практически одинаковый.

В комплектацию таких тестеров входит сам аппарат и два щупа: красный и черный. Питание производится от батарейки Крона на 9 вольт (потребление энергии минимальное). Это и есть весь комплект.

Перед тем как перейти к основному вопросу статьи – как нужно пользоваться мультиметром любого типа: все тонкости – необходимо ознакомиться с его функциональными приспособлениями и научиться, ими управлять. В принципе, правила пользования достаточно просты.

Внешний вид

В середине прибора размещается переключатель. С его помощью выбирается режим работы мультиметра. По кругу вокруг переключателя нанесены отделы, которые и определяют режимы измерения параметров:

• напряжение: постоянное и переменное;
• ток: постоянный и переменный;
• сопротивление;
• параметры радиодеталей.

Есть три отверстия для щупов, кнопка или тумблер включения и отключения прибора, монитор, на котором высвечиваются результаты.

Перед тем как разбираться с вопросом, как пользоваться цифровым мультиметром, необходимо узнать все о надписях на его панели. Постоянное напряжение обозначается как (V-). Переменное – (V

). Постоянный ток: А-, переменный А

. Сопротивление: Ω. Есть три гнезда для щупов: V/Ω, com, mA. В некоторых мультиметрах гнезд четыре. Добавляется 20A max. Оно используется, если необходимо измерить ток силой больше 200 мА.

Уже по надписям можно осознать, что функции мультиметра обладают большим диапазоном.

Что такое мультиметр, определено, по надписям все понятно, теперь основной вопрос – как пользоваться мультиметром для чайников.

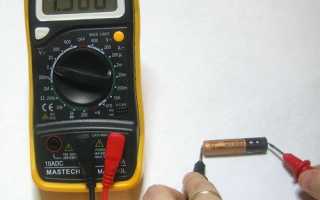

Замер постоянного напряжения

Таким способом можно померить напряжение в батарейке или аккумуляторе. Устанавливаете два щупа на клеммы батарейки, на экране высветятся цифры, обозначающие само напряжение. Если перед цифрами появился знак минуса, то просто была нарушена полярность подключения. Значит, надо поменять местами установку щупов на батарейке.

Если напряжение аккумулятора неизвестно, то, начиная с максимального значения установки переключателя, проверяем каждую позицию по отдельности. К примеру, на максимуме тестер показал 008. Эти два нуля перед цифрой говорят о том, что напряжение аккумулятора намного ниже, чем выставлено на мультиметре. Необходимо постепенно, снижая режим проверки, добиться того, чтобы на мониторе высветилось единичное значение. К примеру, 8,9. Оно говорит, что напряжение батарейки составляет 9 вольт.

Если на экране появилась единица, то выбранный уровень проверки ниже, чем номинальный. Значит, надо повысить уровень на одну позицию. Все просто, работать с тестером – одно удовольствие.

Замер переменного напряжения

Как измерить напряжение переменное? Щупы остаются в том же положении, переключатель перемещается в отдел (V

). Здесь также несколько пределов измерения. К примеру, как провести измерение мультиметром напряжения в розетке 220 вольт. Кстати, в переменном напряжении нет полярности, поэтому точная установка щупов роли не играет.

Необходимо выставить уровень проверки больше, чем 220 В, обычно это переключатель от 600 до 750 вольт, зависит от модели тестера. Теперь в розетку вставляются два щупа. В зависимости от нагруженности трансформатора результат может варьироваться в диапазоне от 180 до 240 вольт. Если показатели попали в этот диапазон, то все нормально.

Замер сопротивления

Положение щупов тоже самое. Переключатель перемещается в отдел Ω. Теперь необходимо убедиться, что мультиметр находится в исправном состоянии. Как проверить? Просто соединяются между собой два щупа. При этом прибор должен показать ноль.

В этом измерительном диапазоне также несколько пределов, плюс функция прозвонки электрических цепей и проверки диодов. Как прозвонить цепь мультиметром, будет представлено ниже.

Для примера можно рассмотреть, как измерять мультиметром сопротивление катушки с неизвестным номиналом, это пригодится, если нет уверенности в ее работоспособности. В отличие от предыдущих тестов здесь нет необходимости выставлять предел по максимуму. От этого прибор не пострадает. Последовательность проверки может быть такой:

• К примеру, предел измерения устанавливается на среднее значение. Пусть это будет 2М. То есть, предельное значение сопротивления не должно превышать 2 МОм.
• Подсоединяются к концам катушки щупы.
• Если на дисплее появились нули, то у катушки есть некоторое сопротивление, просто неправильно был выбран предел проверки. Поэтому его надо снизить на одну позицию – до 200К.
• Еще раз проводится тест. Если он показал уже числовое значение, но перед числом стоит ноль, то можно еще снизить порог на одну позицию.
• И таким образом довести показатель на дисплее до целого числа. Оно и будет являться номинальным сопротивлением катушки.

Если при тестировании на сопротивление катушки на мониторе появилась цифра «1». Это значит, что номинал намного выше, чем выбранный предел. То есть, надо будет идти в обратном направлении, повышая предел измерений.

Замер тока

Используя мультиметр для измерения постоянного или переменного тока, нужно красный щуп вставить в гнездо mA, черный в com. Если измерение силы тока проводятся с переменным источником, то переключатель переводится в отдел — А

Важно! При измерении тока больше 200 мА обязательно подключать провод в соответствующее гнездо.

Основное условие, как измерить правильно силу тока мультиметром, это установить прибор в цепь последовательно. Специалисты отрицательно относятся к использованию мультиметра в качестве тестера для проверки потребляемого тока большой величины (к примеру, выше 10 ампер). Лучше это делать электроизмерительными клещами. Поэтому измерение тока мультиметром лучше не проводить.

Все дело не в самом тестере, потому что он сам защищен металлической скобой, через которую и производится проверка токов большой величины. Скоба установлена внутри и имеет диаметр 1,5 мм. Этот размер способен выдержать значительную величину измеряемого тока за 10-12 секунд. Все дело в проводах щупа. Они тонкие, и, конечно, не предназначены для больших нагрузок.

Проверка диодов, конденсаторов и транзисторов

Как правильно пользоваться мультиметром, проверяя радиодетали. Проверка диода – это, определение наличия его сопротивления, по сути, как прозвонка проводов и кабелей. Поэтому черный щуп устанавливается в гнездо com, красный в V/Ω. При этом сам черный щуп соединяется с катодом диода, то есть, с минусовым концом, красный с анодом. На дисплее прибора (омметра) должно высветиться значение прямого сопротивления диода. Если поменять щупы местами на концах радиодетали, то на мониторе должна появиться единица. Это, конечно, в том случае, если диод в исправном состоянии.

• Если в двух направлениях проверки работающий прибор показывает единицу, то диод сгорел.
• Если показывает минимальные показатели (меньше единицы), пробит.

Как нужно пользоваться мультиметром при проверке транзистора. Это тоже несложно. Надо аппарат перевести в режим «hfe». У подключаемого транзистора три выхода: база, эмиттер и коллектор. Такие же обозначения есть и на аппарате: B, E, С. Концы транзистора и точки ввода надо совместить, все должно соответствовать расшифровке. Как только это произойдет, на приборе покажутся значения усиления транзистора.

Как правильно работать мультиметром при проверке емкости конденсатора. Сам показатель можно узнать, установив радиодеталь двумя концами в секторе «Cx». Переключатель также указывает на этот сектор. Здесь несколько пределов, поэтому, зная емкость проверяемого элемента, можно подогнать под необходимый показатель. На дисплее высветится номинальное значение емкости.

Прозвонка

Что значит, прозвонить мультиметром? Этот термин появился еще во времена пользования стрелочными тестерами, когда необходимо было проверить на сопротивление электрическую цепь. Для того чтобы выставить на ноль шкалу прибора, а также убедиться, что щупы находятся в исправном состоянии, их соединяли между собой. При этом переключатель устанавливался в сектор, на котором был нарисован колокольчик. Если все было в порядке, то раздавался звонок.

Поэтому, когда задается вопрос, как прозванивать цепь, или как прозвонить провод мультиметром, то необходимо понимать, что это всего лишь аналогия.

Все, что было описано выше, на самом деле несколько простых операций. Но они помогают начинающим электрикам сориентироваться в проблемах электрических цепей. Именно они в начале своей работы начинают задаваться вопросом, как лучше пользоваться тестером мультиметром. Все ответы в этой статье.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Тестер напряжения

Многих увлекающихся людей электротехникой интересует вопрос: что это такое тестер напряжения? Среди разнообразия электроизмерительных приборов особо следует выделить такой инструмент, как тестер напряжения. Каждому электрику необходим тестер. В случае каких-либо сбоев электроснабжения можно провести измерения уровня или определить наличие напряжения тока на определённом участке локальной электросети.

Как пользоваться тестером

Приборы различают по сложности устройства. Самое простое устройство называется тестером пробником. Оно выглядит как обыкновенная отвёртка с прозрачным корпусом.

Например, если нужно проверить напряжение в одном из проводов, жало инструмента прижимают к оголённому проводника или месту его крепления. Большим пальцем касаются контакта на верхнем торце прибора. Ток, проходя через большое сопротивление пробника и тело человека, вызывает свечение светодиода внутри прозрачного корпуса тестера.

Несмотря на простоту, пробник в быту является незаменимым прибором. С его помощью всегда можно выявить обрыв в цепи электросети либо поломку электротехнического устройства. Немаловажно определение фазового и нулевого провода.

Более сложные приборы типа мультиметров определяют величины замеряемых параметров тока в числовом значении. Измерения проводят путём прикосновения щупов прибора к определённому участку электроцепи. Для того чтобы научиться, как пользоваться тестером, нужно изучить назначение органов управления, гнёзд подключения щупов.

Типы и конструкции современных мультиметров

Современный тестер электрический – это многофункциональное измерительное устройство, называемое мультиметром. Электрики пользуются двумя типами: цифровыми и стрелочными мультиметрами.

Аналоговые

Стрелочные тестеры определяют величину измеряемого тока положением стрелки относительно шкалы на циферблате прибора. На сегодня такие устройства считаются устаревшими конструкциями. Явным недостатком стрелочного мультиметра является относительная точность измерений. Стрелочная индикация показаний аналоговых мультиметров страдает небольшой погрешностью.

Важно! Шкала аналогового прибора снабжена зеркальной дорожкой. При снятии показаний взгляд на шкале останавливают так, чтобы зеркальное отражение стрелки совпадало с ней самой. Это нужно для чёткой фиксации измеряемой величины тока.

Цифровые

Электронные измерители отличаются высокой точностью фиксации электрических величин на данный момент времени. Параметры измеряемых величин тока отражаются на жидкокристаллическом экране прибора в числовом выражении.

Тестер электрический с цифровым экраном имеет набор гнёзд для двух щупов. Измерительные щупы с одной стороны оснащены заострёнными наконечниками или специальными захватами типа «крокодил».

Измерение электрических параметров

С помощью органов управления выбирают различные режимы измерений характеристик тока, таких как:

1. Постоянное и переменное напряжение.
2. Величина тока.
3. Сопротивление.
4. Прозвонка диодов.

Обратите внимание! Нужно следить за тем, чтобы щупы не были перепутаны местами, иначе прибор может выйти из строя. В лучшем случае это окончится тем, что сгорит плавкий предохранитель мультиметра. Поэтому надо постоянно следить за правильным подсоединением шнуров тестера.

Постоянное и переменное напряжение

При определении этих данных работу тестером выполняют в следующем порядке:

• наконечник чёрного провода вставляют в гнездо «СОМ»;
• для определения величины постоянного напряжения красный шнур соединяют с контактным проёмом «DCV»;
• для переменного тока нужно использовать гнездо «ACV»;
• поворотный рычаг устанавливают напротив нужного диапазона величины напряжения;
• наконечниками касаются контактов источника тока;
• фиксируют на экране прибора значение в цифровом выражении.

Сопротивление диодов в схеме тестера может незначительно влиять на отклонение полученного значения от реальной величины. Погрешность измерений мизерная, и точность данных вполне достаточна в бытовых условиях.

Величина тока

Для замера силы тока чёрный шнур занимает своё неизменное место в приборе, красный провод вставляют в гнездо «DC10А» или «АC20А», в зависимости от характера тока. Наконечники щупов подключают в разрыв кабельного провода. Например, в месте соединения сетевого провода и потребителя (лампочки) делают разрыв цепи и вставляют щупы тестера.

Сопротивление

Дисковый рычаг ставят в положение напротив знака «Ω». Для того чтобы измерить сопротивление электролампы, производят следующие действия:

1. Наконечник чёрного провода подсоединяют к цоколю лампы, наконечник красного шнура приставляют к нижней клемме.
2. Лампочка 75 Вт в исправном состоянии покажет сопротивление 52,4 Ом. Также подключают наконечники щупов к выводам различных резисторов.
3. Если на определённом расстоянии электрической цепи на экране прибора отразится нулевое значение сопротивления, то это будет означать обрыв проводника.

Тестирование диодов

Не выводя прибор из режима измерения сопротивления, производят прозвонку диодов. К ножкам радиодетали подсоединяют наконечники тестера, меняя их местами. Такая операция нужна для определения пробоя «р-n»-перехода.

Дополнительные функции

С каждым днём на рынке радиотехники появляются новые более совершенные модели тестеров напряжения. Мультиметры наделяют дополнительными функциями, с помощью которых появилась возможность, как быстро проверить тестером транзисторы, так и определить ёмкость и индуктивность.

Тестирование транзисторов

Такая возможность прибора нужна профессионалам и любителям, занимающимся сборкой и ремонтом электронных устройств. Проверка биполярных триодов схожа с прозвонкой диодов. Наконечники щупов тестера поочерёдно подсоединяют к выводам базы-эмиттера и базы-коллектора. Если показания мультиметра отвечают целостности «р-n»-перехода, то транзистор считают исправным.

Измерение ёмкости и индуктивности

Для использования прибора в качестве тестера ёмкости переключатель устанавливают напротив диапазона «С». Для проведения замеров индуктивности рычаг прибора поворачивают в зону «L».

Использование тестера автолюбителем

Многие автолюбители давно поняли, как можно пользоваться мультиметром тестером для диагностики и ремонта электрооборудования автомобиля. Работая тестером, производят прозвонку электропроводки, находят участок с обрывом провода. Также прибором быстро выявляют перегоревшие предохранители.

Дополнительная информация. Для более трудоемких работ, связанных с диагностикой сложных электронных устройств автомашины, применяют специальные тестеры на станциях техобслуживания автотранспорта.

LAN прибор

Сетевой тестер относится к контрольно-измерительным кабельным приборам. С развитием и совершенствованием компьютерной техники стала возникать потребность в диагностировании кабельной продукции, соединяющей компоненты ПК. Для этого используют специальный прибор. Тестер витой пары имеет два USB входа.

Чтобы проверить состояние кабеля, его пластиковые клеммы вставляют в гнёзда прибора. Две дорожки из восьми окошек поочерёдно загораются, тестируя все провода витой пары с двух сторон кабеля. Если все окошки двух дорожек синхронно загораются, то провод находится в исправном состоянии. Нарушение порядка загорания светодиодов или полное отсутствие свечения говорит о том, что в каких-то проводках произошёл обрыв.

Обозначения и режимы

Органом управления режимами измерений является диск с поворотным рычагом, который устанавливают напротив отметки с наименованием характеристики и диапазонов измеряемой величины тока.

Чтобы понимать, как надо работать тестером, нужно знать устройство интерфейса прибора. На передней панели находятся следующие обозначения:

1. Вокруг диска нанесены буквы, обозначающие области измерений:

• OFF – выключение/включение;
• ACV – переменное напряжение;
• DCV – постоянное напряжение;
• DCA – сила постоянного тока;
• Ω – сопротивление.

1. «COM» – гнездо подключения чёрного провода-щупа.
2. Гнёзда для подсоединения красного провода. Разъём «10АDC» – для измерения напряжения и силы тока в пределах до 10 ампер.
3. «VRmA» – разъём для тестирования тока до 200mA.
4. Гнездо « ▬►▌▬» для прозвонки целостности проводов.

Уход за тестером

Прибор должен всегда содержаться в чистом и сухом виде. Хранят мультиметр, за неимением специального чехла, в подходящей коробке. Если тестером редко пользуются (меньше 1 раза в неделю), то элементы питания лучше вынимать из корпуса мультиметра.

Замена аккумулятора прибора

Аккумуляторные мультиметры обычно укомплектованы АКБ 18650. Они крепятся лепестковыми зажимами. Их меняют как обычные батарейки. Полезно иметь запасную пару аккумуляторов. Когда две батарейки находятся в зарядном устройстве, можно работать прибором с другой парой АКБ.

Сегодня немыслима работа электрика, радиотехника без такого прибора, как тестер напряжения. На рынке радиотехники есть широкая возможность выбрать мультиметры с различным набором функций.

Видео

Как пользоваться тестером и правильно измерить амперы, вольты, омы

Среди электриков, электронщиков и прочих специалистов, имеющих в своей работе тесный контакт с электричеством, просто огромной популярностью пользуются мультиметры или, как их ещё называют, тестеры. И это не удивительно, учитывая широту возможностей, которые представляет прибор при работе. И именно по этой же причине, новичку не всегда понятно, как пользоваться тестером и какие установки необходимы в конкретном случае.

• Особенности работы с мультиметром
• Знакомство с мультифункциональными приборами
  • Электронный мультиметр
  • Аналоговые тестеры
  • Измерение тока электронным мультиметром
  • Замер тестером напряжения
  • Определение сопротивления цепи
  • Режим прозвонки

Особенности работы с мультиметром

При работе с электричеством возникает необходимость измерения различных параметров: напряжение, сила тока, сопротивление и другие. Являясь прибором универсальным, тестер позволяет производить все эти замеры, не прибегая к множеству аппаратов узкого направления. Это достаточно экономно и удобно, но требует некоторых знаний о том, как пользоваться мультиметром, в каких случаях и ситуациях это уместно, а где нет, какие установки производить и как правильно делать замеры. А учитывая, что тестеры могут отличаться не только размерами, но и функционалом, нужно понимать, на что способен тот или иной прибор.

Знакомство с мультифункциональными приборами

Хотя различные модели мультиметров могут отличаться по функционалу и техническим характеристикам, основные их функции одинаковые. Это значит, что все приборы позволяют измерять напряжение, силу тока и сопротивление. Дополнительно, к примеру, может предоставляться возможность проверки транзисторов.

Помимо этого, тестеры бывают электронные, где показания выводятся на цифровое табло, или аналоговые, оснащённые стрелкой, отображающей значение того или иного измерения.

Электронный мультиметр

Внешний вид электронных тестеров довольно схож не смотрят на разнообразие модельного ряда. В верхней части располагается цифровое жидкокристаллическое табло. Чуть ниже многопозиционный переключатель функций, содержащий положения:

• OFF — отключение прибора.
• ACV — работа с переменным напряжением.
• DCV — функции для постоянного напряжения.
• DCA — сектор для работы с постоянным током.
• Ω — позиции для измерения сопротивления.

Ещё чуть ниже располагаются три разъёма, куда необходимо вставлять щупы. Причём делать это нужно правильно. Так, провод чёрного цвета обязательно нужно подключать к разъёму, маркированному как COM. Красный же подключается в зависимости от того, что необходимо измерять. В разъём с маркировкой «V Ω mA» его подключают, когда необходимо проводить измерения сопротивления, напряжение сети или ток до 200 mA. При замере силы тока больше 200 mA, подключать красный провод необходимо к разъёму, маркированному «10 ADC». В противном случае может сгореть предохранитель и, даже выйти из строя сам прибор.

Аналоговые тестеры

Существуют также мультиметры, называемые стрелочными или аналоговыми. В отличие от электронных, замеряемые значения здесь определяется с помощью шкалы со стрелкой, которая указываем необходимый параметр. Они менее удобны в использовании. Да и погрешность показаний значительно ниже, чем у их электронных аналогов. А также они куда более чувствительны к механическим воздействиям и ударам — рамка, на которой установлена стрелка, легко может выйти из строя даже от сильной встряски.

Но несмотря на то, что в большинстве случаев они уступают электронным, в ряде случаев они могут быть предпочтительнее в работе.

Измерение тока электронным мультиметром

Одно из направлений тестера замер силы тока. Чтобы понять, как мультиметром измерить амперы, необходимо знать, с каким током, переменным или постоянным, будут производиться работы. Также неплохо знать диапазон, в котором ведутся замеры. Если получить такую информацию не получается, то лучше вставить красный провод в разъём с большим значением, т. е. с маркировкой «10 ADC». Переключателем также нужно поставить значение максимально высокое. Это позволит не испортить прибор в случае большого тока.

Если значение, отображаемое на табло, слишком низкое, то можно переставить красный провод в разъём «V Ω mA», но также с положением переключателя на наиболее высоких значениях. Когда значение всё равно ещё низкое, стоит повернуть переключатель на более низкий параметр до тех пор, пока замеряемая сила тока не станет адекватной.

При измерениях силы тока прибор подключается к цепи последовательно, что обязательно нужно учитывать.

Замер тестером напряжения

При измерении напряжения, как и замеряя силу тока, нужно знать, как правильно пользоваться мультиметром проводя такие работы. Здесь тоже необходимо обращать внимание с каким током имеется дело — переменный или постоянный. Уже руководствуясь этим, стоит смотреть, какое значение нужно установить переключателем. К примеру, если рассматривать измерение напряжения в простой розетке, то известно, что имеется в виду переменный ток приблизительно 220 вольт. Значит, положение переключателя нужно поставить на переменно напряжение выше этого значение. К примеру, 600 или 750 В, в зависимости от модели тестера.

Аналогичным образом производятся измерения напряжения постоянного тока. Если заведомо неизвестно, сколько вольт в цепи, то следует ставить переключатель в большее положение, постепенно снижая до наиболее подходящих значений.

В отличие от измерения силы тока, когда подключение прибора осуществляется последовательно, замеряя напряжение, его нужно подсоединять параллельно. Это важный момент, чтобы знать, как пользоваться вольтметром.

Определение сопротивления цепи

Работы по измерению сопротивления можно отнести к наиболее безопасным. Как-то навредить прибору здесь крайне сложно. Главное, знать, как работать с мультиметром, чтобы правильно определить сопротивление. Основной момент, который следует учесть, это необходимость снять напряжение перед началом измерений. И здесь дело не столько в безопасности, сколько в точности полученных данных. Даже простая батарейка может ощутимо исказить верность показаний.

Устанавливать переключателем положение для измерения сопротивления можно совершенно любое в секторе «Ω». Теперь, когда щупы зафиксированы на концах проводника, сопротивление которого необходимо знать, можно смотреть показатели табло. Здесь может быть два варианта:

1. Показания «1», «OL», «OVER» — необходимо установить более высокий диапазон, так как происходит перегрузка.
2. Показания «0» — диапазон требуется уменьшить.

В остальных случаях будет отображаться значение сопротивления исследуемого проводника или полупроводника.

Режим прозвонки

Есть у мультиметров возможность использовать их, как прозвонку. И если в аналоговых моделях это напрямую не реализовано, то цифровые обладают сектором при установке переключателя, на который тестер переходит именно в режим прозвонки.

Сама по себе такая функция используется нечасто, но чтобы знать, как работать мультиметром в полном объёме, это будет далеко не лишним. Допустим, полезна такая возможность, когда необходимо определить целостность цепи или отдельно взятого проводника. В ряде случаев именно благодаря режиму прозвонки можно определить полярность.

Для того, чтобы проверить проводник на обрыв, подсоединяют щупы к его концам. Если провод цел, то слышится характерный звуковой сигнал. В противном случае никакой реакции не последует.

Особое внимание при проведении работ с прозвонкой стоит уделить отсутствию питания. Если не обесточить цепь, на которой будут производиться замеры, то велика вероятность выхода из строя прибора.

Реализуются в мультиметрах иногда и другие возможности, к примеру, гнездо для проверки транзисторов. Однако используют их нечасто и только люди, знакомые с радиоэлектроникой. Рядовому любителю или начинающему электрику пользоваться такой возможностью вряд ли придётся — здесь нужны определённые знания. В остальном же, несмотря на многофункциональность, мультиметры в использовании крайне просты и неприхотливы.
