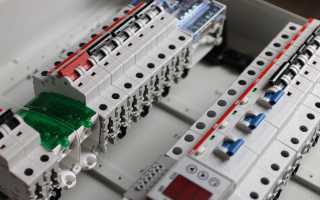

Как правильно подключить щиток с автоматами?

Как подключить автомат в щитке без ошибок

Подключение автоматов в щитке – вход сверху или снизу?

Первое с чего бы хотел начать это правильность подключения автомата в принципе. Как известно автоматический выключатель имеет два контакта для подключения подвижный и неподвижный. На какой из контактов необходимо подключать питание к верхнему или нижнему? На сегодняшний день споров по этому поводу развелось очень много. На любом электротехническом форума куча вопросов и мнений на этот счет.

Обратимся за советом к нормативным документам. Что сказано в ПУЭ по этому поводу? В 7-м издании ПУЭ пункт 3.1.6. сказано:

Как видно, в правилах сказано, что питающий провод при подключении автоматов в щитке должен присоединяться, как правило, к неподвижным контактам. Это также относится ко всем узо, дифавтоматам и прочих устройств защиты. Из всей этой вырезки непонятно выражение «как правило». То есть вроде, как и должно, но в некоторых случаях может быть и исключение.

Чтобы понимать, где расположен подвижный и неподвижный контакт нужно представлять внутреннее устройство автоматического выключателя. Давайте на примере однополюсного автомата рассмотрим, где находится неподвижный контакт.

Перед нами автомат серии ВА47-29 фирмы IEK. Из фото понятно, что неподвижным контактом у него является верхняя клемма, а подвижным контактом – нижняя клемма. Если рассмотреть электрические обозначения на самом выключателе, то здесь тоже видно, что неподвижный контакт находится сверху.

У автоматических выключателей других фирм производителей аналогичные обозначения на корпусе. Взять, например автомат фирмы Schneider Electric Easy9, у него неподвижный контакт также находится сверху. Для УЗО Schneider Electric все аналогично сверху находятся неподвижные контакты, а снизу подвижные.

Другой пример, защитные устройства фирмы Hager. На корпусе автоматических выключателей и УЗО hager также можно увидеть обозначения, из которых понятно, что неподвижные контакты находятся сверху.

Давайте разберемся, с технической стороны есть ли значение, как подключить автомат сверху или снизу.

Автоматический выключатель защищает линию от перегрузок и коротких замыканий. При появлении сверхтоков реагируют тепловой и электромагнитный расцепитель, расположенные внутри корпуса. С какой стороны будет подключено питание сверху или снизу для срабатывания расцепителей разницы абсолютно нет. То есть с уверенностью можно сказать, что на работу автомата не влияет, на какой контакт будет подведено питание.

По правде говоря, должен отметить, что производители современных «брендовых» модульных устройств, такие как ABB, Hager и прочие допускают подключение питания к нижним клеммам. Для этого на автоматах имеются специальные зажимы, предназначенные под гребенчатые шины.

В недалеком советском прошлом у всех автоматов неподвижный контакт располагался вверху (например, АП-50). Сейчас по конструкции модульных АВ не разберешь где подвижный, а где неподвижный контакт. У АВ которые мы рассматривали выше, неподвижный контакт был расположен сверху. А где гарантии, что у китайских автоматов неподвижный контакт будет расположен сверху.

Поэтому в правилах ПУЭ подключение питающего проводника к неподвижным контактам подразумевает лишь подключение на верхние клеммы в целях общего порядка и эстетики.

Подключаем провода к автомату – кабель с монолитной жилой

Как выполняет подключение автоматов в щитке большинство пользователей? Какие ошибки можно при этом допустить? Давайте разберем здесь ошибки, которые наиболее часто встречаются.

Ошибка 1 – Попадание изоляции под контакт

Все знают, что перед тем как подключить автомат в щитке нужно снять изоляцию с подключаемых проводов. Казалось бы, здесь нет ничего сложного, зачистил жилу на нужную длину, затем вставляем ее в зажимную клемму автомата и затягиваем ее винтом, обеспечивая тем самым надежный контакт.

Но встречаются случаи, когда люди в недоумении, почему выгорает автомат, когда все правильно подключено. Или почему периодически пропадает питание, когда проводка и начинка в щитке абсолютно новые.

Одна из причин вышеописанного попадание изоляции провода под контактный зажим автоматического выключателя. Такая опасность в виде плохого контакта несет в себе угрозу оплавления изоляции, не только провода, но и самого автомата, что может привести к пожару.

Чтобы этого исключить нужно, следить и проверять, как затянут провод в гнезде. Правильное подключение автоматов в распределительном щите должно исключать такие ошибки.

Ошибка 2 – Нельзя подключать несколько жил разных сечений на одну клемму АВ

Если возникла необходимость подключить несколько автоматов стоящих в одном ряду от одного источника (провода) для этой цели как невозможно лучше подойдет гребенчатая шина. Но такие шины не всегда есть под рукой. Как объединить несколько групповых автоматов в таком случае? Любой электрик, отвечая на этот вопрос, скажет сделать самодельные перемычки из жил кабеля.

Чтобы сделать такую перемычку используйте куски провода одинакового сечения, а лучше вообще не разрывайте его по всей длине. Как это сделать? Не снимая с провода изоляцию, формируете перемычку нужной формы и размеров (по количеству ответвлений). Затем зачищаем изоляцию с провода в месте перегиба на нужную длину, и у нас получается неразрывная перемычка из цельного куска провода.

Никогда не объединяйте автоматы перемычками кабелем разного сечения. Почему? При затягивании контакта хорошо зажмется жила с большим сечением, а та жила, у которой сечение меньше, будет иметь плохой контакт. Как следствие оплавление изоляции не только на проводе, но и на самом автомата, что несомненно приведет к пожару.

Пример подключения автоматических выключателей перемычками из разных сечений кабеля. На первый автомат приходит «фаза» проводом 4 мм2, а на другие автоматы уже идут перемычки проводом 2.5 мм2. На фото видно, что перемычка из проводов разного сечения. Как следствие плохой контакт, повышение температуры, оплавление изоляции не только на проводах, но и на самом автомате.

Для примера попробуем затянуть в клемме автоматического выключателя две жили с сечением 2.5 мм2 и 1.5 мм2. Провод сечением 1,5 мм2 свободно болтался.

Еще один пример на фото дифавтомат, в клемму которого воткнули два провода разного сечения и попытались все это дело надежно затянуть. В результате чего, провод с меньшим сечением болтается и искрит.

Ошибка 3 – Формирование концов жил проводов и кабелей

Этот пункт, скорее всего, относится не к ошибке, а к рекомендации. Для подключения жил отходящих проводов и кабелей к автоматам мы снимаем с них изоляцию примерно на 1 см, вставляем оголенную часть в контакт и затягиваем винтом. По статистике 80 % электриков именно так и подключают.

Контакт в месте соединения получается надежный, но его дополнительно можно улучшить без лишних затрат времени и средств. При подключении к автоматам кабелей с монолитной жилой сделайте на концах U-образный загиб.

Такое формирование концов увеличит площадь соприкосновения провода с поверхностью зажима, а значит контакт будет лучше. P.S. Внутренние стенки контактных площадок АВ имеют специальные насечки. При затягивании винта эти насечки врезаются в жилу, благодаря чему надежность контакта увеличивается.

Присоединение к автомату многожильных проводов

Для разводки щитов электрики часто отдают предпочтение гибкому проводу с многопроволочной жилой типа ПВ-3 или ПуГВ. С ним легче и проще работать, чем с монолитной жилой. Но здесь есть одна особенность.

Основная ошибка, которую допускают новички в этом плане, подключают многожильный провод к автомату без оконцевания. Если обжать голый многожильный провод как он есть, то при затягивании жилки передавливаются и обламываются, а это приводит к потере сечения и ухудшению контакта.

Опытные специалисты знают, что затягивать голый многожильный провод в клемме нельзя. А для оконцевания многопроволочных жил нужно применять специальные наконечники НШВ и НШВИ.

Корме того, если существует необходимость подключения двух многожильных провода к одному зажиму автомата для этого нужно использовать двойной наконечник НШВИ-2. С помощью НШВИ-2 очень удобно формировать перемычки для подключения нескольких групповых автоматов.

Пайка проводов под зажим автомата — ERROR (ошибка)
Отдельно хотел бы остановиться на таком способе оконцевания проводов в щите как пайка.

При сборке распределительных щитов НЕЛЬЗЯ опаивать и облуживать многопроволочную жилу. Дело в том, что луженое соединение со временем начинает «плыть». И чтобы такой контакт был надежный, его постоянно нужно проверять и подтягивать. А как показывает практика, про это всегда забывают. Пайка начинает перегреваться, припой плавится, место соединения еще больше ослабляется и контакт начинает «выгорать». В общем, такое соединение может привести к пожару.

Поэтому если при монтаже используется многожильный, провод то для его оконцевания нужно применять наконечники НШВИ.

Сайт про изобретения своими руками

МозгоЧины

Сайт про изобретения своими руками

Способы подключения автоматов в электрощите

Способы подключения автоматов в электрощите

Автоматические выключатели еще называют пакетниками или автоматами, они подают ток в электросеть, а в случае неисправности моментально ее обесточивают. Их устанавливают в распределительном щитке, чтобы защитить цепь от перегрузов, короткого замыкания или скачка напряжения.

Особенности и разновидности устройств

Автоматические выключатели отличаются друг от друга по способу управления, виду расцепителя, методу монтажа, материалам корпуса и величине рабочего тока. Современные модели выделяются еще и тем, что в них есть сигнальные контакты групп, возможность прерывания электроцепи на расстоянии, а также автоматическое срабатывание в критической ситуации. Автоматы используются не только в жилых помещениях, но и на производственных объектах для обеспечения безопасности.

Основной характеристикой, на которую ориентируются при выборе прибора, является номинальный ток. С целью определения критерия сначала устанавливается сила тока, которая требуется для обеспечения питанием всех устройств в квартире. В связи с этим существуют устройства с разным количеством полюсов:

• Один. Подходит для цепей с освещением и розеткам с простыми приборами.
• Два. Прибор необходим для защиты проводки, которая идет к водонагревателю, отопительным элементам, кухонной плите и пр.
• Три. Используется для трехфазных цепей. Применяется только в крупных промышленных помещениях, мастерских или на производстве.

Устанавливают пакетники всегда от большего к меньшему, по уменьшению мощности.

Схема подключения

Чтобы во время монтажа автоматического выключателя не возникли сложности, рекомендуется заранее познакомиться с составом всей схемы. Обычно в щитке находятся следующие элементы:

• Вводной автомат. Он необходим для контроля качества проводки по контуру. К нему подсоединяются жилы кабеля, а перед ним обычно ставят рубильник.
• Счетчик. Располагается за автоматом и контролирует расход энергии. В многоквартирных домах его иногда располагают отдельно.
• УЗО. Это устройство предотвращает пожары и вовремя отключает ток. Его ставят после счетчика или выносят на отдельную линию.
• Автомат. Каждый ставят на отдельную линию для разных помещений. Правильно установленный прибор вовремя обнаружит перегруз замыкание, защитив технику и проводку.
• Диффавтомат. Ставится на отдельной линии, иногда им заменяют пакетники с УЗО.
• DIN-рейка. Это монтажный элемент, который ставится на задней стенке щитка.
• Соединительные и распределительные шины. Они соединяют через входную клемму ряд пакетников.

Установка устройства

После выбора и покупки автоматического выключателя, появляется вопрос о том, где именно необходимо его подключать: сверху или снизу. Заблуждения появляются из-за того, что на автоматических модулях имеет несколько пар соединительных контактов. Некоторые из них фиксированные, а другие подвижные. Однако, согласно правилам установки электронного оборудования, подводка цепи выполняется только к неподвижным контактам, они располагаются внизу. Это требование относится ко всем защитным модулям.

Перед установкой пакетника следует определить количество проводов, которые разрешается подключать, и метод соединения питательных жил. После решения этих вопросов переходят к установке. Если все же остались какие-то вопросы, то изучите требования ПУЭ.

Для монтажных работ потребуется следующее:

• кусачки;
• изолента;
• кабели одного сечения, если планируется монтаж нескольких автоматов;
• удобный нож для устранения изоляции;
• крестовая и шлицевая отвертка;
• мультиметр.

Последовательность действий в зависимости от выбора одно- или двухполюсного автомата отличается, поэтому мы рассмотрим каждый из них.

Однополюсный

Для такого устройства понадобится минусовой и силовой проводник. Раньше этот способ монтажа считался стандартным, во время него фазная жила проходила через входной контакт, затем на выходе шла к счетчику и разветвлялась по устройству дифференциального тока. Нулевой проводник при этом запитывается через счетчик.

Некоторые люди устанавливают пакетник на ноль, но делают это на свой страх и риск, поскольку так нарушаются правила ПУЭ. Согласно документации, в таком случае есть риск несрабатывания оборудования. Иногда ставится сразу два автоматических выключателя на плюс и минус.

Двухполюсный

В однофазной сети такого типа необходимо заземление, питание, нейтраль. На входных контактах всегда маркируются нечетные числа, они располагаются сверху. У выхода написаны четные значения.

Жила соединяется с первым входом, а потом ее зажимают в клемму. Таким же образом присоединяют нейтраль к третьей клемме. Далее жила идет через учетный прибор и переходит на все группы включателей. С четвертого контакта привод идет к заземляющему элементу, при этом проходит защитные блоки.

Подключение проводов

После покупки автоматического выключателя необходимо изучить паспорт изделия. В нем указываются правила подключения проводов к клеммам. Также в документе прописывается сечение кабеля, его тип и длина зачищаемой части. Указанные там сведения позволят предотвратить ошибку.

Для зачистки удобнее всего брать небольшой монтажный нож. Провода при этом отличают по цвету маркировки. У фазного кабеля обычно белый или коричневый цвет. Проводник бывает только зеленого, а нулевой провод синего или черного оттенка.

После зачистки конца, его вставляют в зажим контакта и фиксируют с помощью винта. Если при этом у пакетника есть гибкий провод, то следует взять профильный наконечник.

Очень часто прибор работает неисправно из-за того, что под контактный зажим попало слишком много изоляции. Также проблемы бывают в случаях, когда во время затягивания произошла деформация корпуса, обычно после этого прибор ломается. Необходимо обращать на эти моменты внимание, чтобы по неосторожности не испортить автомат.

Установка автоматического выключателя не считается сложной процедурой, поэтому допустимо ее самостоятельное выполнение даже при отсутствии должного опыта. Главное, не нарушать при этом правила ПУЭ и позаботиться о собственной безопасности.

Подключение автоматов в щитке: снизу или сверху?

Подписка на рассылку

• ВКонтакте
• Facebook
• ok
• Twitter
• YouTube
• Instagram
• Яндекс.Дзен
• TikTok

На самом деле можно встретить оба варианта подключения питающих линий к автоматическим выключателям – к нижним или к верхним контактам. То, как на самом деле должно выполняться подключение автоматов, является предметом непрекращающихся дискуссий, потому как явных, на первый взгляд, недостатков нет.

Чтобы разобраться в этом вопросе, необходимо более подробно изучить доступную для всех информацию. Ведь путаница возникает из-за того, что вроде как автоматический выключатель в обоих вариантах исполняет свои функции исправно.

Итак, обратимся для начала к актуальной версии нормативной документации. В п. 3.1.6 раздела 3 «Защита и автоматика» Правил устройства электроустановок (ПУЭ) говорится следующее: «при одностороннем питании присоединение питающего проводника (кабеля или провода) к аппарату защиты должно выполняться, как правило, к неподвижным контактам». Соответственно, следует понимать, с какой стороны этот неподвижный контакт находится. У представленного ниже аппарата ВА 47-29 видно, что на электрической схеме и конструктивно неподвижный контакт находится сверху.

Справедлива ли эта схема подключения автоматов для разных производителей? Давайте посмотрим. Как видно на рисунке, у приведенных однотипных выключателей разных производителей на схеме неподвижный контакт располагается сверху.

Теперь обратимся к заводской документации на некоторые типы приведенных выключателей. Уточним, какое подключение считает возможным сам производитель. Рассмотрим модульный выключатель Legrand серии TX3. Как видно, на приведенном фрагменте из инструкции указано, что подключение автоматического выключателя можно выполнить как сверху, так и снизу.

А что нам рекомендует известная во всем мире компания ABB по монтажу своих модульных выключателей серии SH 200L? А, собственно, также допускается монтаж питающих линий любым удобным способом.

Ну и рассмотрим популярный из-за своей дешевизны тип выключателя IEK ВА 47-29. В соответствии с электрической схемой и маркировкой, выполненной на корпусе выключателя, нумерация контактов 1,3,5,7 относится к верхним неподвижным контактам, а 2,4,6,8 – к нижним подвижным. И опять, ознакомившись с инструкцией, мы видим, что производитель не предъявляет каких-либо требований по рассматриваемым типам подключения.

На основании приведенной информации можно сделать однозначный вывод, что рассмотренные производители одинаково допускают подключение автомата снизу или сверху без нарушения функционала или какого-либо ухудшения характеристик своих аппаратов.

Да и сам пункт 3.1.6 ПУЭ, приведенный выше, вроде как делает оговорку «как правило», которая означает, что вариант подключения к неподвижному контакту является обычным, преобладающим решением при монтаже защитных аппаратов.Отступление от него должно быть обоснованным. То есть в сухом остатке – это элементарная «культура» и «однотипность» технологии производства электромонтажных работ. Ведь традиционно принято, что при электромонтаже производится подача питания на автоматические выключатели сверху.

В любом случае, рекомендуется безоговорочное соблюдение установленных правилами требований, так как это поможет впоследствии избежать ошибок при работах в электрических сетях и даже исключить электротравматизм. И только в самых крайних случаях можно рассмотреть вариант с нижним подключением, например при особенностях компоновки монтажных щитов или при недостаточной длине кабелей питающих и отходящих линий.

Установка автомата в щиток

Если вы уже выбрали и приобрели автоматический выключатель с правильным количеством полюсов, номиналом, максимальным рабочим током и отключающей способностью, самое время уяснить, как подключить автомат в щитке. На первый взгляд, не так уж просто совершить ошибку в монтаже простого однополюсного АВ. Вроде бы достаточно сделать правильную зачистку кабеля и вставить в клеммы, после чего винтами затянуть. Но профессиональные электрики не только в подробностях знают, как подключить автомат, они еще и обращают внимание на поддержание порядка и определенную “эстетику” подключения.

Если подключение автоматов в щитке выполнено по правилам, на устройства приятно смотреть, а при необходимости профилактических или ремонтных мероприятий будет обеспечена максимальная безопасность. Начнем с того, как правильно подключить автоматы в электрическом щите.

Откуда подводить питание — сверху или снизу?

В любом АВ имеется два контакта: неподвижный и подвижный. Куда подключать питание? До сих пор мнения интернет-экспертов в сфере электрики разделяются, одни на форумах твердят, что подключать следует к верхнему контакту, другие считают, что наоборот. В нормативе ПУЭ (7 изд. п.3.1.6) говорится:

При одностороннем питании подсоединение питающего проводника к аппарату защиты делается, как правило, к неподвижным контактам.

Аппаратом защиты считайте не только автоматический выключатель, но и устройство защитного отключения, дифференциальные автоматы и другие защитные приборы. Из формулировки ПУЭ следует вывод, что питающий кабель или провод должен подходить к неподвижному контакту, но можно сделать исключение.

На передней панели АВ есть схема, из которой вы поймете, где располагается неподвижный контакт. А на следующем фото вы можете видеть, как выглядит защитный аппарат в разрезе, и где какие клеммы размещены. Практически все отечественные и импортные производители ставят неподвижные контакты сверху, и туда же Правила Устройства Электроустановок советуют подводить питание. Сейчас нет никаких гарантий, что в дешевых китайских моделях неподвижный контакт расположен сверху, хотя в советское время условие соблюдалось строго.

С технической точки зрения может возникнуть вопрос: а если пропустить рекомендации ПУЭ, как подключить автомат, и подвести питание снизу? Будет ли это грубой ошибкой? В процессе работы АВ находящиеся внутри тепловой и электромагнитный расцепители срабатывают при наличии сверхтоков, защищая линию от КЗ и перегрузок. Так вот и верхнее, и нижнее подведение питания не влияет на главную функцию автоматического выключателя. Расцепители работают эффективно и независимо от порядка питания клемм.

Модульные защитные аппараты знаменитых брендов (Hager и ABB, к примеру) дают пользователям возможность подводить питание к нижним клеммам. В таких устройствах есть зажимы под гребенчатые шины снизу.

На практике же верхние неподвижные контакты автоматов — более корректное решение для подключения питания. Это обеспечивает правильную организацию, ведь когда электрик приступает к работе в щитке, он считает, что фаза на автоматах находится сверху, опираясь на теорию из ПУЭ. При замене или добавлении автоматов может случиться опасная ситуация, если фаза подключена к нижним контактам, а новый мастер по привычке отключает автомат в щитке и полагает, что нижние клеммы отсечены от напряжения.

Если брать пример с промышленных объектов, то рубильники РБ никогда не подключают “вниз головой”. Питание идет только со стороны верхних клемм, и отключение рубильника приводит к отсечению напряжения с нижних контактов. Это большой плюс к безопасности.

Как подключить АВ по схеме

Предлагаем схематические примеры подключения АВ в распределительном щитке.

Обратите внимание, что каждая схема подключения автоматов в щитке предполагает разделение на группы по селективности снабжения. Модульные устройства разделены на розеточные группы и на линии освещения, иногда отдельно выносится защита для особо мощных потребителей. В идеале для безопасности и красоты по бокам шины устанавливаю заглушки, чтобы контакты прикрывались изоляцией. Ограничители на DIN-рейку помогут визуально разделить группы автоматов и обеспечить теплоотвод, поскольку приборы при эксплуатации и близком размещении греются, а также ограничители надежно зафиксируют сами приборы. Отдельную группу, как правило, выделяют гребенкой и лишь к одному АВ из группы подводят питание.

Как закрепить модуль удобнее

Если в перспективе сеть будет расширяться, а количество АВ соответственно расти, то рекомендуем крепить защиту на DIN-реку на две подвижные защелки вместо одной. Почему так? Потому что при заменен прибора на одной защелке потребуется полностью разбирать щиток. Автоматы с парой подвижных защелок как раз решают эту проблему в пользу быстрого и простого монтажа/демонтажа. Понадобится несколько минут времени и отвертка.

Как избежать главных ошибок с проводкой

Очень важно выполнять подключение автоматов в щитке своими руками с пониманием функционирования проводов. Как избежать самых распространенных ошибок для надежности контактов? Начнем по порядку.

1. Чтобы получить качественный контакт, надо зачистить жилу, то есть снять часть изоляции с провода. Если изоляция зачищена недостаточно, то она попадет под контактный зажим, а это чревато оплавлением проводки, самого устройства защиты и даже появляется риск пожара. Следите и проверяйте степень затягивания проводника в гнезде.
2. Жилы неодинакового сечения нельзя подсоединять к одной клемме. Гребенчатая шина превосходно справляется с подключением группы автоматов к одному питающему проводу. Но когда электрик отдает предпочтение самодельной перемычке из кабельных жил, безопасный результат получится только при использовании проводов одинакового сечения. В противном случае, когда затянутся контакты, зажим получится неравномерным (тонкая жила будет обжата хуже, что приведет к расшатыванию контакта, нагреванию, искрению и оплавлению изоляции), кроме того, площадка автомата деформируется в сторону меньшего сечения.
3. Если подводите к автомату кабель с монолитной жилой, загните его конец крючком. Это мероприятие можно назвать созданием U-образного загиба и благодаря такому простому шагу вы увеличите площадь соприкосновения провода с поверхностью зажима. Это дополнительный плюс к надежности контактов.
4. При подключении многожильного гибкого провода его надо оконцевать перед подключением к АВ. Мы рекомендуем для оконцевания использовать НШВИ (наконечники штыревые втулочные изолированные) или наконечники НШВ. Двойной НШВИ-2 берут для подсоединения пары многожильных проводов, это удобный способ формировать перемычки для групп автоматических выключателей.
5. Паять и облуживать концы многожильных проводов категорически не советуем, поскольку это верный путь к “расплыванию” соединения со временем, перегреву и расплавлению припоя, ослаблению и выгоранию контакта.

Полезные видео

Еще больше информации о том, как поставить автомат в щиток, вы найдете в видеороликах.

ArthurCS › Блог › Электрощит для дачи/гаража — наглядно, просто, для всех

(Статья была написана моим сыном Qirex-RD для моего блога по просьбе моих читателей.)

В предыдущей статье по электрике (Автосервисная электрика — быстро, правильно, дешево) я показал как всё бюджетно но качественно сделал в 3-х фазной мелко-промышленной сети. После чего в комментариях пошли просьбы рассказать еще. Логично сделать это на примере квартирной/дачной/гаражной электрики. Ну собственно, вот оно…)))

Наступило лето и у многих встал вопрос с безопасным электроснабжением своих дач электричеством. А в чем собственно тут дело? Ну например в том что если это сделать неправильно, дача сгорит и хорошо если не с вами. Но тут есть нюанс…
Дачи в основном располагаются на землях СНТ, т. е. там где по определению нет никакого контроля ни за чем. Соответственно местные специалисты этот как правило безрукие алкаши. Так же СНТ это всегда заповедник ценового беспредела, где цены в 3 раза выше чем в столице России, а качество при этом разве что на уровне коровника (касается всего что связано со строительством). Т.к. эта статья непосредственно про электрощит, цен на проводку мы касаться не будем, а вот щита… Типовое что вы получите за 5000-7000р от местного электрика — три дешевых кое как прикрученных автомата, с гордым названием — электрощит (правильно — электроshit).

Т.е. это как раз тот случай когда лучше сделать самому чем доверить это непроверенному 3-м лицу, который называет себя электриком но по факту даже близко им не является. Тем самым все будет сделано гораздо качественней и надежней, а так же будут сэкономлены немалые деньги (фактически цена всего щитка!).

Как появилась эта статья

Знакомый видеоблогер под Ярославлем строит себе бюджетный мини-дом. Пытается прикидываться нищебродом, но у него плохо получается, то недешевые окна закажет, то на iEK щиток откажется собирать. Расточительный нищеброд короче.)))
В ходе строительства ему естественно понадобился простой однофазный электромонтаж. Найти наемных электриков он даже не пытался, поскольку заведомо в них разочаровался заглянув в чужие щитки, что к сожалению является вполне стандартной ситуацией для России вне зависимости от региона (90% электриков — быдло). В итоге он решил все делать сам, при этом не имея опыта и знаний. Естественно он обратился за советом ко мне. То что вы сейчас видите, по сути та инструкция которую я писал для него.
Для вас я покажу все это наглядно на тех же комплектующих, чтобы при желании вы могли легко собрать себе такой же.

!Все что вы делаете сами — вы делаете на свой страх и риск, отвечать за всё это только вам! Помните об электробезопасности (изучите в соответствующей литературе) и пользуйтесь здравым смыслом!

Техническое задание (ТЗ):

— высокая степень защиты и надежность
— простая и быстрая реализация (без спец инструмента)
— небольшой бюджет

Чтож, все более чем ясно, делаем!

Schneider Electric Easy 9 на 12 модулей. Качественный, дешевый, простой в работе, всё необходимое в комплекте.

Автоматы и УЗО:

Вводной — ABB SH202L C25
Свет — ABB SH202L C10
Розетки — ABB SH202L C16

Автоматы двухполюсные (2Р), токовая характеристика С. Номинал вводного автомата зависит от выделенной мощности для вашего подвода, а так же от несущей способности вашего вводного кабеля (от столба). В щите что тут на фото — 25 ампер.
При условии что провода качественные (ВВГнг-LS либо NYM): розетки — 2.5мм2, свет — 1.5мм2.
Автоматы на розеточные группы — строго 16А. Автоматы на световые группы — 6-10А (в данном случаи 10А). Количество линии в соответствии с вашими потребностями.

УЗО — ABB FH202 AC-25/0,03

Электромеханическое УЗО тип АС, срабатывание по току утечки — 30ма. Мощность УЗО в соответствии с рекомендациями АББ, номиналом вводного автомата или выше — 25А в данном случае. Тот факт что оно электромеханическое, позволяет подключать его с любой стороны и без соблюдения фазировки.

Гребенки для соединений:

ABB PSH 2/12 (“родные» для этой линейки автоматики). Это двухмодульные гребенки, которые соединяют как фазовый так и нулевой полюс автомата. Для этого щита потребуется две штуки.
На фото я использовал более продвинутые ABB PS 2/12, ибо они маркированы по фазно и будут наглядней для вас.

Автоматика ABB серий SH/FH – возможно самая подделываемая на рынке России. Покупать такую можно только и исключительно в крупных специализированных электро магазинах (никаких рынков!).

Данная сборка продемонстрирована именно на автоматике АББ. При использовании какой-либо другой автоматики сборка и конфигурация может/будет отличаться.

Устанавливаем автоматы на дин-рейку, и отмеряем нужные длинны гребенок.

Укорачивание гребенок это единственный «сложный» процесс в данном щите. Это лучше не делать в собранном виде, ибо медная стружка забьется в щели в самой гребенке, что может в последствии вызвать короткое замыкание. Посему резать их лучше в разобранном виде, вынув из них медные токоведущие части, с последующим удалением всех стружек, чтобы они в частности не попали а автоматы.

Чтобы вынуть медь, достаточно просто сдвинуть ее вбок, предварительно запомнив как оно стояло (сфотайте на телефон). Пилить/резать все это лучше всего мелким ножовочным полотном по металлу.

Как нарезали и почистили от стружки, ставите обратно медные шины и устанавливаете гребенки так чтобы они соединили вводной автомат и узо, а далее узо с остальными автоматами.
У узо есть соответствующие гнезда для гребенки, туда ее и запихиваете, тогда как у этих автоматов один ввод, ошибаться тут негде.

Лишь следите за тем что каждый шип гребенки зашел именно между контактом и прижимной скобой автомата, а не под прижимную скобу (такое бывает когда болты автомата закручены до того как в него что-то вставили).

Если вы взяли ящик с запасом (для дальнейшего расширения), то хорошим завершающим штрихом являются удержатели модулей, будь то дорогие и крутые Entrelec (АBB, серые), или дешевые iEK (металлические блестящие). В данном случае нужды в них нет.

Плотно затяните все болты и… готово!

Осталось только промаркировать всё удобным способом и поставить в дом/гараж, подключить к нему ввод (лучше при помощи электрика) и отходящие линии.

Соответствует ли это ТЗ?

Высокая степень защиты и надежность.

Благодаря 2Р автоматам данный щит не фазирован. Можно сколько угодно путать ноль и фазу местами, как на вводе так и на выводе — защите без разницы. Именно по этому и была выбрана такая схема, в ней невозможно ошибиться.

Щит имеет адекватные номиналы для отводящих линий, что обеспечит их защиту от кз и перегрузки.

В щите присутствует надежное групповое электромеханическое УЗО, которое обеспечивает как противопожарную функцию так и защиту от поражения электрическим током при косвенном прикосновении (тип АС) — т. е. от поражения электрическим током при прямом прикосновении к фазовому проводу/контакту. Смертельные нарушения работы сердца наступают как правило после 50ма тока при напряжении 220/230 вольт, так что с УЗО с током срабатывания 30ма шансы выжать в значительной степени увеличиваются.

Т.к. после узо стоят именно 2Р автоматы, в случаи утечки тока по одной из линий (т. е. срабатывание узо) очень легко диагностировать где именно утечка, путем последовательного включения/отключения автоматов с целью поиска неисправности. Это опять же одна из причин по которой выбраны именно 2Р автоматы. Со стандартными 1Р так не получится.

Благодаря использованию оригинальных гребенок с большой контактной площадью, никаких проблем с контактом быть не может (если конечно не забыть их затянуть!). Большая площадь проводника (10мм2) позволяет использовать гребенки до токов вплоть до 63А.

Простая и быстрая реализация (без спец инструмента).

У меня самого есть весь необходимый базовый инструмент, посему я могу собирать что угодно и как угодно.

Но так отнюдь не у всех, и именно по этому я и выбрал такой способ расключения. Для сборки представленного щита нужны лишь эти два инструмента: отвертка на крест и ножовка по металу. Минимальней не бывает! 🙂

Так что ДА, простая и быстрая реализация.

Небольшой бюджет.

Да, ибо тут использовался дешевый бокс и недорогая автоматика АББ серии SH и FH. Все надежное и необходимые функции выполняет, а значит и тут успех. 2Р соединительные гребенки хоть и не дешевые, но зато на все 100% себя оправдывают когда речь заходит о безопасности а так же удобстве в работе.

В зависимости от региона России (где вы все это будете покупать), такой щит обойдется в районе 5000р, что очень адекватно для вещи которая способна защищать вас и ваше имущество 20+ лет.

Совсем нет денег?

Тогда тоже самое, но вот так, и при этом моножилой если вам нечем обжать НШВИ наконечники на мягкие ПуГВ провода.

Вот и получился простой но надежный и качественный щиток. Если хотя бы такой был в каждом доме России, пожаров и смертей из-за неисправностей в электропроводке было бы в 10-ки раз меньше. Если у вас уже имеется некая проводка, но нет ее надежной защиты, имеет смысл этим озаботится в кратчайшие сроки. Естественно лучше найти опытного электрика, но если с этим никак, все что выше вам поможет.

Что можно улучшить/добавить? Из недорогих но нужных опций — реле напряжения. Это я продемонстрирую на примере квартирного щита в следующих статьях.

Видео с реализацией:

Для наглядности процесса сборки, можете посмотреть это видео. Это щиток как раз для того домика из-за которого все это и было написано. Щиток там точно такой же с поправкой на: размер бокса (18 модулей) вводной номинал (32А), мощности УЗО (40А) и количеством отводящих линий (5 а не 4), вот оно в реальной жизни…

А как же гараж?

Да легко, он и в гараж великолепно встанет. Единственное что лучше тогда заменить — бокс на тот что со степенью защиты IP55-65. Примеры — ABB Mistral 65, Schneider Electric Kaedra IP65, или бюджетный IEK КМПн IP55.

———————————————————————————————————————————-
Почему я опять не писал много и развернуто? Все просто — всё сложное будет в следующей статье про электрику в многоквартирных домах, в которую просто так лазить нельзя (совершенно другой уровень нежели чем у дачной или гаражной).
———————————————————————————————————————————-
Все остальные статьи по электрике вы найдете — ТУТ.

Если у кого-то есть вопросы, я Qirex-RD отвечу на них в комментариях.
