Как правильно паять паяльной станцией?

Как пользоваться паяльной станцией

Фото: редакция Аксеум

Приобретение первой паяльной станции — важный шаг, но далеко не последний, ведь предстоит большая работа по освоению данного оборудования. Конечно, каждый мечтает поскорее очистить стол от ненужных вещей для паяльника, а потом засесть над устройством и сразу стать радиолюбителем. Но в реальности всё бывает не так просто и скоро, поскольку данный тип оборудования отличается от обычного паяльника, так что требуется привыкнуть к нему и освоить правила использования.

Разновидности паяльных станций

Сначала надо определиться, какой тип паяльной станции у вас имеется, поскольку каждый вид отличается конкретными принципами действия. Обычная станция имеет контактный паяльник. Если же вместо него установлен особый термофен, перед вами термовоздушная станция.

Также выпускают смешанное оборудование, где есть и паяльник для контактной работы, и маленький фен. Инфракрасные станции не рекомендуются для использования новичкам, в первую очередь, из-за высокой стоимости (иногда цена уравнена к бюджету на целый автомобиль).

Без тщательного изучения технических нюансов можно с уверенностью сказать, что все из указанных паяльных станций схожи меж собой, поскольку в основе лежит блок управления. В нем размещена управляющая электроника и трансформатор. В дешевых моделях — аналоговые элементы управления, а в дорогих — качественные цифровые компоненты. Теперь стоит остановиться на каждой категории станций подробнее.

• Контактная модель комплектуется разборными пальяниками со съемными нагревательными элементами. Часто в таких устройствах можно заменить жало для конкретного вида пайки. Многие контактные станции выпускают для опытных пользователей, так что всегда можно подобрать для оборудования отдельные аксессуары, помогающие в некоторых сложных и нестандартных видах работ.
• Паяльная станция с термофеном в блоке управления может содержать вентилятор или компрессор. Также последний элемент могут размещать прямо в фене. Припой при работе с феном нагревается за счет горячих воздушных масс, так что можно равномерно прогревать не один контакт, а всю деталь. С помощью термофена можно отпаивать и многовыводные компоненты.
• Смешанные станции от некоторых производителей могут иметь оловоотсос, но цена на оборудование при этом будет в несколько раз выше.
• Инфракрасные устройства вместо фена или контактного паяльника обладают нагревательным элементом инфракрасного типа. Стоят они дороже всех остальных паяльных станций, но и помогают даже в работе со сложными элементами.

Базовые правила при работе с паяльной станцией

В целом, использование такого оборудования не выглядит сложнее, чем работа обычным паяльником. Наоборот, станция обеспечивает удобство и комфорт пайки. Можно выявить некоторые соответствия между конкретными видами устройств и видами проводимых работ:

• Контактная станция позволяет осуществлять навесной монтаж и работать с маленькими SMD-деталями. В оборудовании можно менять жало для точности процедуры и аккуратно регулировать температуру нагрева этой насадки.
• Термовоздушная паяльная станция тоже подойдет для навесного монтажа, но основной ее профиль работы — SMD-монтаж. Отдельные выводы компонента при этом нет нужды прогревать: деталь сразу вся нагревается, и элемент без проблем удаляется.
• Смешанное оборудование — это отличное решение для комплексных работ. С феном и паяльником можно приобретать станции для ремонтных центров и сервисов технического обслуживания.
• Инфракрасная станция нужна для сложных ремонтных работ. Обычно речь идет о восстановлении дорогостоящих устройств. К примеру, с таким оборудованием можно выпаять чип с материнской платы, при этом не нанося никакого вреда ни элементу, ни самой поверхности.

Существуют также элементарные правила работы в процессе пайки. Например, нельзя выставлять наибольшую температуру нагрева без особой необходимости. Если такое сделать в контактной паяльной станции, жало перегреется и придёт в негодность, как и нагревательный элемент.

У термофена в результате перегрева также повредятся нагревательные детали.

Мастера советуют также использовать качественный флюс. Это актуально при работе с любым видом станции, потому что флюс низкого качества медленно разрушает дорогое жало и вредит здоровью работника. Не нужно экономить на флюсе, и лучше использовать его всегда чуть больше, чем требуется в данный момент. То же самое касается и припоя: с ним лучше не жадничать.

Без острой необходимости также не стоит устанавливать максимальную мощность на термофене. Дело в том, что сильный воздушный поток способен сдуть с платы важные элементы, особенно если они маленькие по размеру и легкие по весу.

Некоторые из радиолюбителей занимаются самостоятельной модификацией своих устройств. Однако если это ваша первая паяльная станция и вы еще плохо разбираетесь в ее технической начинке и в приборах вообще, лучше воздержаться от подобных процедур, чтобы не навредить оборудованию.

Выводы

Самый главный вывод, который можно сделать после изучения паяльной станции, — работа с таким оборудованием приятная, удобная и понятная. Устройство обеспечивает безопасность и комфорт пайки, если соблюдать минимальные правила осторожной работы. Помните всегда о том, что максимальная температура нагрева негативно сказывается на состоянии элементов и сокращает их эксплутационный срок.

Экстремальный режим работы паяльной станции никак не влияет на расширение ее функционала, а только лишь перегружает оборудование.

Пайка SMD компонентов термофеном паяльной станции.

Всем привет. Пришлось мне снова вручную паять около 20 разработанных электронных устройств. Так как компоненты я в основном давно уже применяю планарные, перед сборкой вопрос встал, какую технологию выбрать:

• Классический — Паяльник + какой-то флюс;

• Паяльная паста + термофен;

Паяльником я орудую быстрее и мне удобнее, мастерство уже более менее с годами отточено. Минус в том, что от флюса очень сильно пачкается печатная плата и детали необходимо придерживать пинцетом. А вот применение паяльной пасты мне понравилось тем, что печатная плата чистая и одна из рук всегда свободна, детальки сами встают на свои посадочные площадки за счет поверхностного натяжения припоя. Минус — это нудная процедура нанесения паяльной пасты и затем расстановка компонентов… На фото плата с нанесенной пастой на некоторые контактные площадки радиоэлементов. Наносил вещество я при помощи зубочистки, пока еще не успел завести себе специально для этого предназначенный шприц.
Паяльную пасту использовал такую:

Кстати, пайку микросхем я не доверил фену, дабы не перегреть корпуса. Впаивал их старым добрым способом, паяльником с микроволновым жалом 2мм и Флюсом amtech rma-223:

Следующий этап — расстановка элементов, я использовал антистатический прямой пинцет:

После установки всех радиоэлементов на их места, необходимо настроить термофен паяльной станции. Я пользуюсь станцией Lukey 825D, установил энкодером температуру воздуха потока 365 градусов по Цельсию, рукоятку регулировки потока горячего воздуха установил на отметку примерно 30-40% от положения MIN(как оказалось, для 1206 и всяких sot23 можно было и увеличить скорость потока). Результат записал на видео посредством смартфона, одна рука ведь оказалась свободна:

Годом ранее я опробовал эту методику и таким способом собрал около ста девайсов за неделю не спеша, но тогда я только обкатывал данную технологию пайки на дому:

В прошлый раз я выставлял температуру воздуха порядка 400 градусов по Цельсию, а вот скорость потока была практически на минимуме, поэтому скорость плавления пасты маленькая, а вот перегрев значительный.

Вывод: сборка таким методом доставила мне одно удовольствие, особенно процесс самой пайки, во время которого можно и чай попить. И еще один немаловажный момент, плата практически идеально чистая! Как-то мне приносили плату, которую паяли жиром, я не смог полностью ее отмыть даже после пятой мойки в УЗ-ванне изопропиловым спиртом.
Оригинал.

• пайка smd,
• паяльная паста,
• Термофен,
• Lukey 825D

• +1
• 21 августа 2017, 17:27
• Jman
• 1

Комментарии ( 30 )

•
• evsi
• 21 августа 2017, 17:57
• ↓

•
• Jman
• 21 августа 2017, 18:01
• ↑
• ↓

За печку могу порекомендовать посмотреть в сторону ростеров. Я купил на авито за 800 рублей вот такой прибор
и за пару дней неспешно приделал туда систему управления.
В этой печке сразу два нагревателя сверху и снизу, причем там нагреватели в кварцевых трубках, что мне показалось весьма годным, реагируют быстро и греют в ИК диапазоне.

В прошивке сделал профиль для пайки со всеми стадиями как положено и на выходе получается весьма хорошо, если просто сходу греть до оплавления, то резисторы иногда встают могильными плитами )

Паяльную пасту кстати наношу через самодельный трафарет вытравленный из пивной банки =)

Как паять паяльной станцией. Советы новичкам

Итак, наступил этот момент, когда вы решили приобрести свою первую паяльную станцию. Вы уже находитесь в предвкушении, освободили место на рабочем столе, получили свою станцию и готовитесь познать дзен и перейти на следующую ступень радиолюбительского дела. Но не стоит торопиться, ведь паяльная станция несколько отличается, от обычных паяльников, а значит, требует соблюдения некоторых правил, при работе с ней.

К тому же, эту статью могут читать и те радиолюбители, которые только планируют приобрести свою первую паяльную станцию. Так что сперва нужно узнать, какими бывают паяльные станции и чем они отличаются друг от друга.

Какими бывают паяльные станции?

Существует несколько типов паяльных станций, которые отличаются принципом работы. Самые простые — паяльные станции с обычным контактным паяльником . Также существуют термовоздушные паяльные станции , у которых вместо паяльника устанавливают специальный термофен. Бывают также и паяльные станции смешанного типа , у которых есть как фен, так и обычный контактный паяльник. Также встречаются и инфракрасные паяльные станции , но начинающие радиолюбители их практически не используют, так как некоторые такие устройства могут стоить, как недорогой автомобиль.

Если не вдаваться в технические подробности, то все паяльные станции между собой похожи:

Основа каждой паяльной станции собственно блок управления, который по сути и является самим телом станции. В нем находиться трансформатор и управляющая электроника. У дешевых станций устанавливают аналоговые компоненты управления, у более дорогих установлены качественные цифровые компоненты.

Контактные паяльные станции комплектуются контактным же паяльником. Паяльники таких станций разборные, в них находиться съемный нагревательный элемент, а также зачастую можно заменить жало. Большинство паяльных станций делаются для более опытных пользователей, поэтому, имея определенные аксессуары, такой паяльник можно приспособить для самых разных видов работ.

Паяльные станции с термофеном, как видно из названия, комплектуются собственно термофеном! У таких станций блок управления может содержать дополнительные элементы — вентиляторы или компрессоры. Компрессор может быть установлен и непосредственно в самом фене. При пайке феном, припой разогревается потоком горячего воздуха. Это позволяет равномерно прогревать не один контакт детали, а сразу всю деталь. Так, термофеном очень удобно отпаивать многовыводные компоненты, которые обычным паяльником выпаивать довольно сложно.

Многие производители выпускают совмещенные паяльные станции, которые укомплектовываются как феном, так и паяльником. У некоторых есть и специальный оловоотсос. Естественно, такие станции стоят несколько дороже, чем обычная контактная или термовоздушная станции.

Ну и есть такой вид паяльных станций, как инфракрасные. У них, вместо термофена или контактного паяльника установлен инфракрасный нагревательный элемент. Обычно такие станции стоят гораздо дороже, чем те, что перечислены выше, так как инфракрасные станции предназначены для работы со сложными элементами.

Короткий обзор видов паяльных станций завершен. Теперь рассмотрим несколько элементарных правил обращения с паяльной станцией.

Вообще, паяльной станцией пользоваться не сложнее, чем обычным паяльником. Просто паяльными станциями пользоваться удобнее и комфортнее. К тому же при выполнении некоторых видов работ, обычный паяльник будет не очень удобным. Предлагаем рассмотреть несколько видов работ, которые можно выполнять различными видами паяльных станций:

Обычные контактные паяльные станции можно применять как для обычного навесного монтажа, так и для работы с крохотными SMD-элементами. А все благодаря тому, что у таких паяльников можно менять жала, а также точно регулировать температуру нагрева жала.

Термовоздушные паяльные станции также можно применять для навесного монтажа, но лучше всего они подходят для SMD монтажа. Не нужно прогревать отдельные выводы компонента, так как можно прогреть все и сразу, а потом быстро и без проблем удалить компонент.

Паяльные станции с феном и паяльником являются комплексным решением. Они совмещают в себе лучшие качества предыдущих двух видов станций. Такие станции часто покупают в сервисные и ремонтные центры.

Инфракрасные паяльные станции применяются для сложного ремонта различных дорогостоящих устройств. Нужно выпаять чип с поверхности материнской платы? Только инфракрасные паяльные станции позволят провести такую операцию без вреда как для самой платы, так и для элемента, который выпаивают.

Ну а используя паяльную станцию, нужно соблюдать всего несколько простых, элементарных рекомендаций. При этом, для каждого вида паяльных станций есть свои рекомендации. Но стоит сразу выделить одну общую: никогда не выставляйте максимальную температуру нагрева без необходимости! У контактного паяльника элементарно перегреется жало, из-за чего оно довольно быстро придет в негодность, как и нагревательный элемент. Перегрев также опасный и для термофена, так как может привести повреждению нагревательных элементов.

Используйте только качественный флюс , когда паяете с помощью контактной паяльной станции. В принципе данный совет актуален при пайке любым агрегатом, так как некачественный флюс может нанести вред здоровью, а также со временем будет разрушать дорогостоящее жало паяльника.

Кстати, специалисты рекомендуют не экономить на флюсе и использовать его столько, сколько необходимо или даже чуть больше. Также не экономьте на припое.

Не рекомендуется без необходимости включать термофен на максимальную мощность. Почему так? Все просто — поток воздуха может сдуть с платы некоторые особенно мелкие элементы.

Некоторые радиолюбители модифицируют свои паяльные станции. Но если вы слабо разбираетесь в устройстве паяльных станций и техники в целом, лучше не модифицировать свою станцию, чтобы не навредить ей.

Выводы достаточно простые — работать с паяльной станцией просто, удобно и комфортно. Ну а соблюдать элементарные правила работы с паяльной станцией не так уж и сложно. Главное помнить одно основное — не использовать без необходимости максимальную температуру нагрева для паяльника или фена. Такой экстремальный режим работы не пойдет на пользу нагревательным элементам.

Ну и конечно не рекомендуется без необходимости, и тем более соответствующих навыков и знаний модифицировать свою паяльную станцию.

Тема: Как пользоваться паяльной станцией?

Опции темы

• Версия для печати
• Подписаться на эту тему…

Как пользоваться паяльной станцией?

По случаю приобрёл паяльную станцию (вот такую). А ват как ей работать пока не знаю. У меня до этого ЭПСН был, мне его впринципе хватало.
Думаю будет полезно начинающим радиолюбителям, так как станции становятся всё доступнее.
Вопросы такие:
1. Какой флюс использовать?
2. Каким образом паять — наносить припой на жало или на нагретую деталь?
3. Какие особенности по сравнению с обычным паяльником с медным жалом?
Может кто-нибудь поделится опытом работы со станцией.

Re: Как пользоваться паяльной станцией?

у меня что-то аналогичное, старый Соломон. Использую всё более для работ с SMD, для чего прикуплены мелкие жала. При пайке использую тонкий припой (0,5мм — 0,7мм) с флюсом, так что в одной руке паяло, в другой припой.

Re: Как пользоваться паяльной станцией?

Вы его на жало наносите?

Re: Как пользоваться паяльной станцией?

Присоединяюсь к просьбе. но прошу технологию пользования воздушной
паяльной станцией. Интересует монтаж-демонтаж корпусов PLCC. температура,флюс, подогрев и тд. Спасибо.

Re: Как пользоваться паяльной станцией?

нет, подаю в точку пайки. Так точнее можно дозировать объём припоя

Re: Как пользоваться паяльной станцией?

Вот. я так же паяю. только у меня не станция, а обычное паяло с заточенным жалом.

Re: Как пользоваться паяльной станцией?

Работаю как станцией, так и монтажным феном. Для монтажа/демонтажа крупных деталей использую фен, т.к. поток воздуха больше. Для демонтажа BGA и процессорных сокетов использую одновременно станцию и фен.

Температура подбирается опытным путем, т.к. пасты для монтажа SMD компонентов имеют меньшую температуру плавления, нежели ПОС-61, а сейчас с массово используемой безсвинцовой технологией, вообще конкретно сказать трудно. Нельзя перегревать, т.к. начинает вспучиваться текстолит (температура этого процесса ну очень сильно зависит от качества текстолита).

Флюсов использую несколько. Во-первых обычную спиртоканифоль — очень хорошая и нужная вещь; во-вторых ЛТИ-120 — с ним подготавливаю к пайке посадочные места на плате (при демонтаже и последующем монтаже SMD) и ножки компонентов, его нужно тщательно отмывать; флюс для монтажа SMD (тип не помню, на работе валяется, продается в любой конторе, которая торгует оборудованием для ремонта сотовых и т.д.) — наносится перед монтажем компонента.

При демонтаже BGA большого размера (ЮМ) в качестве подогрева использую фен, ставлю на нем 200С и располагаю его снизу платы на расстоянии 5-8см. Сверху сами корпуса грею станцией. Мелкие BGA отпаиваю просто станцией или феном.

PLCC грею равномерно сверху станцией, затем поддеваю за край иголкой и переворачиваю. У меня ножки не слипаются. Далее наношу ЛТИ-120 на ножки ИМС и прогреваю, при этом все капли припоя на ногах выравниваются. Ту же процедуру проделываю и с контактными площадками на плате. Затем отмываю плату растворителем (646, 949, ацетон). Наношу флюс для SMD компонентов, ставлю сверху МС, тщательно поправляя пинцетом чтобы ножки располагались над контактными площадками. Далее грею МС сверху до расплавления припоя. Все.

Добавлено через 1 минуту
А так на тему пайки много написано на rom.by.

Последний раз редактировалось Serge_L; 12.09.2008 в 16:44 . Причина: Добавлено сообщение

Re: Как пользоваться паяльной станцией?

Твоя паяльная станция есть клон 30-го соломона . Очень распространённая паяльная станция . При желании можно найти запчасти для неё — керамический нагреватель , сменные жала различных видов и даже шнур паяльника ( см. соломон 976 ).
У меня соломон 976 . Из особенностей работы — нельзя чистить жало паяльника металлическими предметами а только спец. губкой из комплекта . Жало паяльника хорошо смачивается припоем , поэтому наносить припой на жало паяльника не рекомендую , он сразу растекается по всей площади залуженной части жала .
Флюс — традиционно лти-120 .

Как пользоваться паяльной станцией

В настоящее время многие профессионалы и новички пользуются паяльными станциями. Они существенно облегчают работу и позволяют достичь идеального результата. В большинстве своем современные электронные устройства невозможно починить привычным паяльником с медным жалом – он в лучшем случае годится для ремонта бытовых приборов, где еще встречаются печатные платы с отдельными деталями.

Как пользоваться паяльной станцией? Об этом мы расскажем ниже.

Общее представление о паяльной станции

В целом рассматриваемые инструменты производятся в различной комплектации и потому вопрос выбора чрезвычайно важен.

Условно представленные на рынке станции позволительно разделить на две категории:

• контактные;
• и, соответственно, бесконтактные.

Работают они также и на разных принципах. Существуют, в частности:

• индукционные (они компактные и достаточно мощные);
• термовоздушные (для пайки используется специальный фен);
• инфракрасные (предназначены для микросхем);
• импульсные (подходят для смартфонов и планшетных компьютеров).

Говоря о контактных станциях, фактически имеют в виду классический паяльник, снабженный отдельным терморегулятором. Работают им так же, как и обычным инструментом, и особых навыков тут не требуется.

В целом станции допустимо использовать не только для электроники, но и для других целей. Ими, к примеру, удобно:

• снимать старый лак с электропроводки;
• высушивать клеи;
• обрабатывать пластмассу;
• греть термоусадочную изоляцию.

Вне зависимости от производителя, все станции, снабженные термофеном, устроены одинаково:

• компрессор подает воздух непосредственно на нагреватель;
• далее он проходит через форсунку.

Расширяет функциональность набор дополнительных насадок.

В профессиональных станциях есть точный терморегулятор и надежная защита от перегрева. Дополнительное удобство использования обеспечивают светодиодные индикаторы или же жидкокристаллические дисплеи. Последний вариант идеально подходит для работы с электронными высокотехнологичными компонентами.

Как использовать паяльную станцию

Для пайки современных микросхем контактное оборудование не годится. Новые чипы имеют немало выводов, потому справиться с ними обычным методом просто не получится. При этом многие из них вообще не снабжаются «ножками» – так обстоят дело с микросхемами, поставляемыми в корпусах типа BGA. Их ставят на материнские платы и модули памяти.

Даже привычные планарные чипы нередко снабжаются сотней и более выводов. Снять или зафиксировать подобную деталь с помощью обычного паяльника в принципе невозможно.

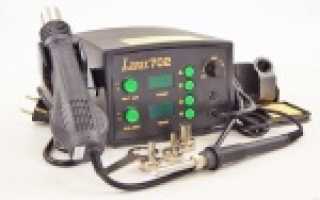

Расскажем, как работать со станцией на примере модели Lukey-702 с феном. Помимо последнего, в ее комплектацию входит также и классический паяльник.

Устройство дает возможность выбирать для каждого элемента наиболее подходящую температуру, что позволяет действовать максимально эффективно.

Порядок работы с термофеном выглядит следующим образом:

• ремонтируемый элемент закрепляется в специальных фиксаторах;
• станцию подключают к питанию;
• на фен устанавливают подходящую насадку;
• поднимают температуру регулятором до среднего показателя;
• о том, что аппарат готов к работе, сообщит специальная индикация на табло;
• исправные детали прикрывают куском плотной фольги для защиты;
• под пришедший в негодность чип подводят съемник – скобу из стальной проволоки, которая проникает в пространство под его ножками;
• контакты обрабатывают специальным флюсом с помощью шприца;
• микросхему (во избежание термошока) сначала прогревают круговыми движениями фена;
• далее горячим воздухом обдувают «ножки»;
• по мере размягчения припоя начинают поднимать чип;
• когда деталь полностью снимают, дорожки продолжают нагревать для выравнивания слоя олова;
• при необходимости контакты очищают спиртом;
• перед установкой новой детали опять наносят флюс на плату;
• чип выравнивают и фиксируют точечно (в каждом углу) паяльником;
• вновь выводы обрабатывают раскаленным воздухом, совершая круговые движения до того момента, пока микросхема под собственным весом не погрузится в припой.

В конце операции проверяют все выходы на предмет замыкания. При его обнаружении проблемные «ножки» снова смазывают флюсом. Затем, используя паяльник и кусок медной оплетки, снимают излишек олова.

Завершающий этап – промывание микросхемы спиртом от остатков флюса и других загрязнений. Для этого берут старую зубную щетку.

Как использовать паяльник

Многие станции снабжаются дополнительно и традиционным, привычным паяльником.

Порядок работы с ним выглядит так:

• намочите губку, установленную под держателем для паяльника, и хорошо ее отожмите;
• разместите над ней инструмент;
• подключите питающий провод к соответствующему разъему;
• настройте станцию с помощью регулятора (2 кнопки со стрелками вниз и вверх);
• когда инструмент нагреется, устройство сообщит об этом;
• выполните требуемые работы;
• по завершению манипуляций отключите станцию от сети.

Как сменить нагревающий элемент

Качество работ во многом зависит от состояния нагревательного элемента. Его, в частности, необходимо регулярно заменять. Все работы проводите лишь после полного остывания инструмента.

Порядок действий следующий:

• откручивают гайку фиксатора рукояти;
• снимают колпачок;
• вытаскивают жало;
• достают заземляющую пружину;
• извлекают нагреватель и провода, ведущие к нему (последние отсоединяют от клеммы);
• устанавливают новый элемент, стараясь не повредить заземление;
• собирают ручку.

Рекомендации по обслуживанию станции

Корпус устройства регулярно протирается слегка влажной тряпкой. Не забудьте ее предварительно обесточить! Не используйте для этого спирт или содержащие его жидкости.

Жало очищают жесткой стороной губки после каждой пайки. Это позволит существенно продлить срок его службы.

Старайтесь не оставлять надолго включенный на высокую температуру паяльник. Из-за этого жало покрывается окалиной, что сильно снижает теплопроводность.

Данное видео позволит лучше разобраться в нюансах использования паяльной станции:
