Как правильно отрегулировать карбюратор на бензопиле?

Как правильно регулировать карбюратор бензопилы

Во время эксплуатации инструмента, возникают такие ситуации, когда необходимо выполнить регулировку карбюратора бензопилы. В рамках статьи разберемся, когда выполнять настройку, как правильно это делать и стоит ли регулировать самому, или лучше отдать в специализированный сервис. Карбюратор — важный узел, от того, насколько правильно он работает, зависит срок службы пилы.

1. Ситуации, в которых регулировка необходима
2. Инструменты
3. Как настраивается карбюратор?
4. Описание процесса
5. Регулировка карбюратора китайской бензопилы
6. Видео
7. Подводя итоги

Ситуации, в которых регулировка необходима

Новые бензопилы поставляются производителем уже с отрегулированными карбюраторами. Это называется стандартная регулировка. Но для нормального прохождения процесса обкатки требуется понизить максимальные обороты двигателя, провести регулировку карбюратора. После обкатки, бензопила нуждается в точной настройке для достижения максимальной эффективности работы двигателя.

Также сигналом к проведению чистки и регулировки, служит повышенный расход топлива, что отрицательно сказывается на работе выхлопной системы. Проще говоря, бензопила начинает сильно дымить и глушитель забивается нагаром, что в свою очередь приведет к снижению мощности.

При излишке топлива в смеси, детали двигателя плохо смазываются, и происходит преждевременный износ. Также не качественная смесь может стать причиной заклинивания двигателя из-за перегрева (это одна из причин почему бензопила не заводится).

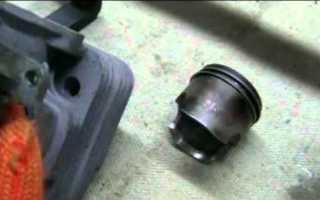

Так выглядит заклинивший, перегретый поршень, с разобранной бензопилы с неправильно настроенным карбюратором.

Регулировка необходима в случае, когда двигатель не держит холостые обороты, глохнет или не развивает полной мощности. Настройка карбюратора должна проводиться с чистыми воздушным и топливным фильтрами. Также рекомендуем почитать интересную статью, в которой подробно рассказывается про основные причины по которым бензопила заводится и сразу глохнет.

Инструменты

Для регулировки понадобится следующий инструмент: тахометр, отвертки, в редких случаях спецключи. Разберем их назначение, необходимость наличия и стоимость.

Настройка бензопилы, по возможности, должна проводиться в официальных сервисных центрах, имеющих сертификат производителя и соответствующее разрешение на проведение ремонтных работ.

Как настраивается карбюратор?

Алгоритм настройки бензопилы достаточно прост и состоит из следующих шагов:

1. Прогрев двигателя до рабочей температуры (настройку обязательно проводить только на прогретом двигателе, это позволит получить более точную регулировку).
2. Регулировка двигателя на бесперебойную работу на низких оборотах.
3. Настройка карбюратора на правильную подачу топливной смеси в режиме максимальных оборотов.
4. Точная регулировка карбюратора на работу в режиме холостого хода.
5. Проверка бензопилы во всех режимах.

Практически все модели карбюраторов имеют три регулировочных винта.

• Винт (Т) отвечает за точную настройку в режиме холостого хода.
• Винт (H) настройка работы на максимальных оборотах.
• Винт (L) регулирует образование смеси на низких оборотах.

Закручиванием винтов (L) и (H) подача топлива и смесь обедняется, соответственно обороты возрастают.

Регулировочные винты карбюратора L — минимальные обороты и H — максимальные обороты двигателя.

Теперь рассмотрим, как проходит правильная регулировка карбюратора бензопилы более детально.

Описание процесса

1. Если карбюратор бензопилы не отрегулирован, и запустить бензопилу не возможно, то настройку начинают с установки винтов (L) и (H) в положение стандартной настройки. Это 1/5 оборота винтов до полного закручивания.
2. После чего, необходимо запустить двигатель, дать немного поработать и нагреться.
3. Следующий этап — настройка режима низких оборотов. Оптимальной работы двигателя на «низах» можно добиться регулировкой винта (L) и холостого хода (T). Для этого, сначала винт (L) закручивается до получения максимальных оборотов двигателя, после отпускается на 1/4, а винтом (T) приводятся в норму холостой ход.
4. После настройки работы на «низах» проводится регулировка тяги и максимальных оборотов двигателя. Для этого медленно закручивают винт (H) и по показаниям электронного тахометра проверяют обороты. Недопустимо допускать превышения максимальных оборотов двигателя, заявленных производителем! Идеальным вариантом для этого, будет использование электронного тахометра, который по низкой цене можно купить на Алиэкспресс.

Важным этапом является проверка пилы на всех режимах работы после регулировки, для этого нужно дать бензопиле остыть, после чего запускать по алгоритму запуска холодного инструмента. Если пила нормально запустилась и работает на холостом ходу ровно, нужно проверить, как пилит. Если в процессе проверки обнаружены недостатки в мощности бензопилы, то необходимо повторить регулировку винта (H) выкручивая его и проверяя тягу в работе.

Потеря тяги на максимальных оборотах, рекомендованных производителем, является показателем износа ЦПГ или плохого качества топлива. Кстати, о топливе, 90% неисправностей из-за топлива. Какое использовать? 92 или 95? Сколько храниться? На все эти вопросы мы ответили в статье о том, какой бензин заливать в бензопилу.

Рекомендуем посмотреть видео, о том, как почистить и отрегулировать карбюратор бензопилы, автор которого, также рассказывает о пагубном влиянии топлива на составляющие карбюратора. На примере показано, как восстановить свой карбюратор используя недорогой ремкомплект.

Регулировка карбюратора китайской бензопилы

Карбюраторы, установленные на пилах китайского производства, изготовлены аналогично европейским и имеют такие же винты настройки.

Регулировка карбюратора китайской бензопилы проходит по алгоритму, представленному выше, и отличается тем, что при первичной настройке винтов (L) и (H) их необходимо выворачивать на два оборота. Далее карбюраторы китайской пилы регулируются точно так же как и европейские.

О том, как отрегулировать карбюратор китайской бензопилы всего за 3 шага, читайте здесь (очень полезная статья). В качестве примера рекомендуем посмотреть статью про регулировку карбюратора на бензопиле Carver.

Видео

Настройку карбюратора пилы можно изучить по видео представленному ниже. В этом видео, мастер показывает, как выполняется поэтапная регулировка бензопилы Чемпион, китайского производства, без применения тахометра. Проводит после регулировочную проверку в различных режимах.

Подводя итоги

Регулировка карбюратора бензопилы хоть и выглядит просто, однако требует внимательного и ответственного подхода. В статье весь процесс настройки описан подробно, однако если нет опыта регулировки бензопилы, то стоит обратится в специализированный сервис по ремонту строительного инструмента, это поможет сэкономить время, нервы и средства.

Механик на дому: регулировка карбюратора бензопилы своими руками

Любой двигатель внутреннего сгорания требует периодического обслуживания, Неважно, это мотор простейшего мопеда или мощного многотонного тягача. Не стал исключением и такой инструмент, как бензопила. Ведь она оборудована одноцилиндровым двухтактным ДВС, тоже требующим серьёзного ухода, хотя и выполнить необходимые действия здесь значительно проще. В сегодняшней статье мы поговорим о том, как отрегулировать карбюратор бензопилы своими руками, узнаем, насколько это сложно, и разберёмся, нужно ли для выполнения подобной работы быть профессиональным механиком.

Как устроен карбюратор бензопилы, по какому принципу он работает

Современные двигатели автомашин уже не оснащаются карбюратором. А между тем, раньше практически каждый водитель знал, как производится его регулировка. Сегодня уже стали появляться в продаже бензопилы с инжекторными двигателями, однако карбюраторные модели ещё долго будут удерживать пальму первенства, ведь стоимость их в 5-15 раз ниже, чем у осовремененного варианта.

Карбюратор состоит из нескольких основных частей:

• алюминиевого корпуса;
• диффузора и воздушной заслонки на входе;
• жиклёров (клапанов для регулировки подачи топлива);
• распылителя (именно он обеспечивает впрыск);
• топливной (поплавковой) камеры.

Принцип работы карбюратора бензопилы довольно прост. Топливо подаётся непрерывно, а его количество регулируется жиклёрами. Воздух поступает через воздушную заслонку за счёт разряжения воздуха, которое создаётся поршнем. В диффузоре топливо и воздух смешиваются. Именно эта топливно-воздушная смесь и попадает в цилиндр, заставляя двигатель работать.

Определение необходимости настройки карбюратора на бензопиле

Перед тем, как начать регулировку карбюратора на бензопиле, необходимо убедиться, что она вообще требуется. Казалось бы, абсурдная фраза. Однако в 90% случаев, когда неопытный мастер считает необходимым подобное действие, нестабильная работа инструмента связана с иными причинами, среди которых:

• проблемы в топливных магистралях и фильтре – засоры, разгерметизация;
• неисправность выхлопной системы;
• засор или повреждение воздушного фильтра;
• нестабильная работа системы зажигания;
• нарушение герметичности картера ДВС.

Только в том случае, если эти проблемы исключены, а двигатель работает нестабильно, можно с уверенностью сказать, что требуется регулировка карбюратора.

ФОТО: mfmpsu.ru Похожие «симптомы» могут быть при различных неисправностях – их следует исключить

Статья по теме:

Как заточить цепь бензопилы: конфигурация зуба и угол заточки, шаблоны и приспособления для заточки, периодичность процедуры; как наточить цепь бензопилы в домашних условиях напильником, с помощью болгарки, на станке, дополнительные рекомендации.

Как производится регулировка карбюратора на бензопилах

Чтобы понять, как правильно отрегулировать карбюратор на бензопиле, необходимо видеть его, а потому предлагаем читателю обратить внимание на пример ниже.

ФОТО: rmnt.ru Стрелками указаны регулировочные винты карбюратора

Чтобы выполнить регулировку, потребуется только шлицевая отвёртка, однако идеально точно отстроить карбюратор без тахометра не удастся (конечно, если человек не моторист или водитель-профессионал со стажем). Теперь попробуем понять, как настроить карбюратор в той или иной ситуации.

ФОТО: shukur.ru Такой шлицевой отвёртки вполне достаточно для регулировки карбюратора бензопилы

Как настроить карбюратор бензопилы, если она вообще не заводится

Довольно частая проблема в тех случаях, когда в настройки пытается залезть «мастер» из серии «я знаю всё» с руками, растущими не из плеч. В подобном случае есть стандартные положения винтов, от которых можно будет «плясать» дальше. Для начала необходимо полностью завернуть оба винта (не стоит слишком усердствовать). Далее выкрутить:

• винт L – на один оборот;
• винт H – на полтора оборота.

ФОТО: withoutahitch.com.au Каждый винт промаркирован, в корпусе для регулировки имеются отверстия

Что касается винта холостого хода, то сначала заслонка должна быть полностью закрыта (винт Т вывернут). После этого его необходимо провернуть на полтора оборота по часовой стрелке и попробовать завести двигатель. Если не получилось, постепенно добавляется по четверти оборота до запуска. Когда двигатель начал работать, положение винта холостого хода регулируется так, чтобы ДВС не глох, но цепь при этом стояла на месте.

ФОТО: xoznik.ru После этого двигатель необходимо завести и дать поработать 8-10 минут. В процессе работы возможна предварительная регулировка холостого хода. Когда двигатель прогрет, можно приступать к точной настройке.

Статья по теме:

Станок для заточки цепей бензопил: критерии выбора, особенности конструкции, технические и эксплуатационные характеристики оборудования, принцип работы ручных и автоматических устройств, обзор популярных моделей заточных установок.

Как правильно и точно отрегулировать карбюратор: пошаговая инструкция

Для того, чтобы информация воспринималась проще, предлагаем рассмотреть её на основе фотопримеров с описанием действий в табличной форме. За основу взята бензопила с начальными настройками.

Подробнее ознакомиться с мастер-классом по регулировке карбюратора бензопилы можно в этом видео.

Регулировка карбюратора бензопилы.

Почему может возникнуть необходимость регулировки карбюратора даже если она вроде запускается и работает? Регулировки карбюратора должны быть оптимальными.

Вообще, карбюратор оказывает очень важное влияние на работу бензопилы, он является ее «мозгом» указывая сколько воздуха и топливной смеси подавать в цилиндр и в какой пропорции. Если смесь будет «богатая», то есть топлива в ней будет больше положенного, то как результат имеем потерю мощности, отложения на стенках цилиндра и поршне. Что в свою очередь может привести к выходу бензопилы из строя. В свою очередь, «бедная» смесь, которая имеет в своем составе воздуха больше нормы так же ведет к потери мощности, недостаточной смазке ЦПГ, задирам и возможному «заклиниванию» двигателя. Оптимальные настройки карбюратора бензопилы позволяет получить максимальную мощность, продлить ресурс двигателя, обеспечить минимальные выбросы в атмосферу!

Бедная и богатая смеси

Чуть подробнее о «бедной» и «богатой» смесях.

«Богатая смесь»

«Богатая» смесь это топливная смесь в которой количество топлива подаваемого в карбюратор превышает нормы. В таком случае топливо не успевает сгорать полностью и производится меньше энергии, чем при оптимальном соотношении топлива и воздуха. Частично неотработанное топливо попадает в глушитель, тогда бензопила сильно дымит.

«Бедная смесь»

В «бедной» смеси избыток воздуха, что то же не есть хорошо, так как имеет свои минусы. А именно: недостаточную энергию при вспышке (а значит потерю мощности в итоге), чрезмерный нагрев цилиндра ввиду недостаточной смазки и высоких оборотов, что приводит к задирам, а там недалеко и до «заклинивания» двигателя.

Регулировка карбюратора бензопилы

Большинство бензопил имеет на карбюраторе три регулировочных винта. По порядку о каждом:

• T -Винт холостого хода. Винт холостого хода отвечает за положение дроссельной заслонки,когда рукоятка «газа» полностью отпущена. Если дроссельная заслонка недостаточно открыта, то двигатель будет глохнуть при отпущенной рукоятке так как заслонка перекроет подачу топливной смеси. В случае же если дроссельная заслонка будет открыта на большую величину чем положено, то тогда цепь будет вращаться, что категорически запрещается техникой безопасности при работе с бензопилой.
• L-Винт регулировки низких оборотов. Данный винт регулирует количество топлива в топливной смеси при работе бензопилы на холостом ходу. Если количество топлива будет большим, то двигатель будет глохнуть под нагрузкой, если топлива будет недостаточно то в результате — перегрев двигателя, задиры и так далее…
• H-Винт регулировки высоких оборотов. Отвечает за количество топлива в смеси при работе бензопилы. Если данная регулировка настроена на большее количество топлива, то двигатель работает «неприемисто» и дымит, а если на меньшее, то получаем слишком высокие обороты и перегрев.

Регулировка карбюратора пошагово

1. Проверяем состояние воздушного фильтра. Снимаем его и или прочищаем или меняем. В случае если воздушный фильтр забит грязью и опилками работа бензопилы нормальной не будет.
2. Проверяем состояние глушителя. Он должен быть чистым и незабитым. Подробнее о чистке глушителя ТУТ.
3. Перед тем как начать регулировку карбюратора стоит залить топливный бак не менее чем на половину.
4. Если бензопила способна запуститься, то ей стоит дать поработать несколько минут чтобы она прогрелась. Если регулировку проводить «на холодную», то смесь будет переобогащенной после прогрева.
5. Начинать регулировку необходимо с регулировки оборотов холостого хода-винт L. Крайне желательно иметь тахометр, тогда ориентируемся на 2700 оборотов/минуту. Если нет, то нам надо найти самые высокие обороты на холостом ходу. При этом цепь вращаться не должна. Если она все же крутится (цепь конечно, а не Земля), то добиваемся ее остановки вращением винта T. Звук работы бензопилы должен быть как при прослушивании файла ниже.
   https://benzopilatut.ru/wp-content/uploads/2016/01/Бензопила-на-холостом-ходу.wav
6. Регулируем высокие обороты- винт H. Если мы его вращаем по часовой то обороты будут возрастать, а если против часовой- падать. Закручиваем его до тех пор пока не появятся провалы в зажигании. После этого выворачиваем его примерно на одну пятую оборота. Звук бензопилы при работе на максимальных оборотах должен быть таким как при прослушивании файла ниже.
   https://benzopilatut.ru/wp-content/uploads/2016/01/Бензопила-максимальные-обороты.wav
7. Проверяем как бензопила набирает обороты. Она должна набирать их ровно и быстро. Если обороты растут медленно, то чуть выворачиваем винт L.

Если у Вас остались вопросы- пишите в комментариях или лучше в группе ВК.

Помните, что оптимальная регулировка карбюратора это:

Как отрегулировать карбюратор на бензопиле

Как отрегулировать карбюратор на бензопиле чтобы он работал чётко и выдавал те обороты, которые требуются и соответствуют характеристикам производителя.

С чего начать регулировку карбюратора на бензопиле

• Для начала его нужно снять.
• Поэтому запасаемся шестигранным ключом на 4.
• Снимаем крышку воздушного фильтра, затем сам фильтр откручивает свечу.
• После этого шестигранным ключом выкручиваем 5 болтов и снимаем верхнюю крышку бензопилы.
• Берём плоскую отвёртку и выкручиваем два болта которые держат карбюратор.
• После того как сняли карбюратор с пилы приступаем к его очищению и промывке.
• После промывки и просушки выявляем все недочёты, просто во многих случаях регулировка может не помочь просто из-за съеденной крышки воздушного колодца.
• Только после полного осмотра можно начать регулировку изделия.

Регулировка в принципе простая и не раз описана на нашем сайте prokarbyrator.ru. На данной пиле в инструкции 3300 циклов, толщина цепи здесь ноль 3,25. А если толщина цепи будет тоньше, то тогда количество витков на холостом ходу будет меньше, но при этом увеличится оборотов высоких. На этой пиле максимальное количество высоких циклах 11000.

Инструкция производителя рекомендует проводить работы не на, полном газу, а на 80 процентах. На восьми тысячах оборотов, производится распиловка. У пил с более тонкими цепями обороты больше 11 тысяч, могут доходить до 13000, то есть нужно смотреть спецификацию.

Частые неисправности бензопилы

Элементы настройки карбюратора. Винт H – установка максимальных оборотов, винт L — установка минимальных оборотов, винт LF – установка оборотов холостого хода.

Заводские настройки карбюратора бензопилы которые были не раз описаны у нас на сайте prokarbyrator.ru. Обычно с завода режимы выставляются не на полные обороты, а на какую-то 10 часть. Выставляем первичные настройки. Выставляем высокие обороты, отворачиваем винт Т против часовой стрелки на один полный оборот, то же самое делаем с винтом Л один полный оборот и пробуем завести пилу.

Так пила завелась, но не подхватила дальше смотрим что дроссельная заслонка сейчас полностью перекрыта. Поэтому, открываем дроссельную заслонку ещё где-то на одну четверть оборота. Пила завелась, но орёт. Поэтому дальше начинаем регулировать обороты.

С помощью винта Л нам необходимо найти максимальные обороты. Сейчас нужно крутить винт Л и искать наибольшие обороты. После того как самые большие обороты найдены, необходимо отвернуть против часовой стрелки винт Л на 1, 4 оборота, то есть сделать смесь более богатой. Это требуется для того, чтобы не перегревалась поршневая группа и соответственно была нормальная смазка.

Вот таким образом фактически провели начальную настройку пилы.

Регулировка карбюратора на бензопиле

Как отрегулировать карбюратор на бензопиле. И так у нас есть три винта наладки карбюратора. Винт H отвечает за теноровый оборот — это максимальный оборот который развивает пила при максимальной мощности. Винт L отвечает за малые обороты, при холостом ходу пилы, на низких оборотах. Винт Т регулирует открытие дроссельной заслонки, то есть это та же самая заслонка, которая срабатывает, когда мы нажимаем рукоятку газа.

То есть винт Т отвечает у нас за объем подачи воздуха в комнату сгорания. Винт Л отвечает за подачу топлива в камеру сгорания. Винт Н отвечает за подачу топлива в камеру сгорания на высоких оборотах.

В общем то незамысловатая схема. Вращая винт по часовой стрелке, мы открываем дроссельную заслонку и обеспечиваем большее количество воздуха, который будет поступать в комнату сгорания. И на оборот, чтобы закрыть, отворачиваем против часовой стрелки снижая количество воздуха, поступающего в камеру сгорания.

Это можно пронаблюдать на холостых оборотах, когда начинаем крутить винт в правую сторону, дроссельная заслонка открывается. Поворачиваем винт в левую сторону, против часовой стрелки заслонка у нас перекрывается полностью.

Настройка карбюратора на бензопиле

Настройка карбюратора бензопилы дальше необходимо использовать тахометр, то есть в целом она работает и развивает мощность и вроде можно работать. После таких настроек необходимо что-нибудь распилить. Чтобы проверить работу на высоких оборотах.

Схема карбюратора: 1 – штуцер подачи топлива; 2 – канал подачи воздушных импульсов на мембрану бензонасоса; 3 – клапан впуска топлива; топливный насос (мембрана); 5 – клапан выпуска топлива из бензонасоса; 6 – фильтрующий элемент для топливной смеси; 7 – воздушная заслонка, перекрываемая при запуске и прогревании двигателя; 8 – основная дроссельная заслонка, регулирующая режим работы двигателя и его мощностные показатели; 9 – канал подачи топлива на смесеобразование; 10 – регулировочный винт оборотов холостого хода (ОХХ); 11 – игла в системе подачи топлива; 12 – жиклер холостого хода; 13 – мембрана; 14 – камера накопления топлива в карбюраторе; 15 – основной жиклер карбюратора; 16 – диффузор, здесь происходит основное испарение топлива; 17 – винт регулировки подачи топлива через основной жиклер.

На что стоит обратить внимание, при работе?

В первую очередь, на обогащение смеси, увидеть это можно по выхлопу. Когда мы выкручиваем винт Н или винт Л против часовой стрелки, обращаем внимание на выхлопную систему. Если в процессе работы у нас начинает отсюда идти сизый дым, это значит смесь мы сделали слишком богатую. Она приведёт к нагару на кольцах, и к нагару на свече.

Если у нас выхлоп с очень сильным треском — это у нас идёт детонирование, обеднённая смесь. Слишком бедная смесь может привести к перегреву двигателя и соответственно к прогоранию поршней, к износу цилиндра и выгоранию свечи.

Именно поэтому используется тахометр, чтобы настроить минимальные обороты холостого хода и максимальные обороты, холостого хода.

Какие тахометры выбрать

Что касается тахометров. То существуют тахометры производство STIH, ЭХО это достаточно дорогие, и очень хорошие тахометры. И там ни нет каких лишних проводов, которые нужно подсоединять к аппарату. Тахометр просто прикладываются к пиле и считает обороты штука хорошая, но дорога. Есть китайские аналоги. Так как пила ПИТ китайская то и тахометр можно приобрести китайского производства. Тахометр присоединяется к высоковольтному проводу, с помощью провода от тахометра, он просто на него наматывается. Включаем прибор и проводиться настройка.

Регулировка карбюратора на бензопиле бу

Как правильно отрегулировать карбюратор на бензопиле. Если у вас бензопила как бы новая, и вы ещё ничего не крутили, то необходимо, посчитать количество оборотов, когда будете заворачивать винты до конца. Для этого можно изобрести приспособление из простого циферблата старых часов.

Если пила была в не рабочем состоянии и находилась на холоде, прежде чем проводить настройки необходимо пилу прогреть где-то в течение 10 минут.

Регулируем карбюратор на бензопиле дома

Регулировка карбюратора бензопилы своими руками, это не проблема. На самом деле потому, что настройки пил в домашних условиях проводятся не так часто, скорее это вынужденная мера. Следовательно, высокие обороты выставляются на данную пилу в районе 11000 оборотов.

Можно провести настройку в домашних условиях без специальных приспособлений, то есть вручную. Таким образом она проводится на слух. Проводится точно так же, то есть сперва мы находим максимальные обороты, только делаем это на слух без дополнительных приборов. Но делать это надо кратковременно потому что если мы будем гонять пилу на очень высоких оборотах, на бедной смеси, то можно просто угробить поршневую группу. Поэтому лучше использовать тахометр и увеличивать обороты по мере необходимости с обогащённой смеси выходить на более бедные они на оборот как мы это делали с винтом Л, тем не менее такое возможно.

При домашней настройке, когда вы будете регулировать пилу винт Т самом начале лучше не трогать. Сперва необходимо производить регулировку винтом Л потом винтом Н. В крайнем случае, если у вас цепь вращается после регулировки обогащение смеси, винтами Л и Н, тогда регулируем холостой ход. Делаем минимальное количество оборотов с помощью дроссельной заслонки, то есть понижаем количество оборотов.

В звуке появиться чёткий момент, когда пила набрала максимальные обороты, после этого пошёл резкий спад. Вот это и будут максимальные обороты. После того как инструмент достигнет максимальных оборотов, убираем обороты на четверть — это опять-таки предварительная настройка, и короткая настройка. Потому что все-таки, нужно настраивать так как положено, по тахометру, если вы хотите, чтоб пила проработала достаточно долго.

Настраиваем карбюратор на бензопиле правильно

Перед тем как проводить настройки, обязательно проверяем воздушный фильтр, но желательно заодно и проверить состояние свечей. Можно использовать праймер для запуска. Его использовать не обязательно, если пила заводиться нормально.

Винт Н заворачивается до упора по часовой стрелке. Сильно не затягивайте только до касания, или, когда почувствуете, что иголка встала, и все дальше его не трогаем. То же самое с винтом Л завернули до упора все это будет начальной настройкой.

В общем то настроить карбюратор пилы не такая уж, и сложная работа главное уметь слышать и пользоваться отвёрткой, так как при настройке это главный инструмент. Если вы всё-таки сомневаетесь в своих силах, то лучшим решением будет обратиться к специалистам. И самое главное, все крышки, винтики, и воздушный фильтр нужно вернуть на место. Что бы при работе чего ни будь не отпало и не закусило цепь, тем самым избежать серьёзных травм.

Как регулируется карбюратор на бензопиле — инструкция

Бензопила — это сложный агрегат, работа которого основывается на двигателе внутреннего сгорания двухтактного типа. Для работы ДВС требуется применение карбюратора. В этом механизме происходит смешивание топлива с воздухом, и эта смесь подается в цилиндр двигателя для сжигания. Работа ДВС во многом зависит от карбюратора, нуждающегося в периодической настройке. Регулировка карбюратора бензопилы может выполняться своими руками, но для этого понадобится знать инструкцию, которая описана ниже.

Конструкция карбюратора бензопилы

Карбюратором называется устройство, в котором происходит смешивание топлива с воздухом, и подача этой смеси в цилиндр для сжигания. При сжигании в действие приводится коленчатый вал, с которым соединена ведущая звездочка для приведения в действие пильной гарнитуры — цепи. Отсутствие или неисправность рассматриваемого механизма приведет к неработоспособности инструмента, поэтому важно, чтобы устройство было исправным и отрегулированным.

Конструкция карбюратора бензопилы состоит из следующих составляющих узлов:

• Корпус цельнолитого типа из алюминиевого сплава. Применение алюминия для изготовления данного механизма способствует облегчению массы инструмента
• Диффузор для подачи воздуха, расположенный на стороне входа в механизм
• Жиклеры —клапана, которые служат для регулирования подачи смеси
• Распылитель — устройство, из которого топливная смесь поступает в камеру сгорания цилиндра
• Поплавковая камера — устройство для создания и поддержания определенного уровня топлива

Подробная схема конструкции рассматриваемого устройства изображена на фото ниже.

Настройка карбюратора бензопилы — это важный этап, с которым приходится сталкиваться каждому пильщику. В регулировке бензопила нуждается не только после покупки, но еще и в следующих случаях:

• Перед обкаткой инструмента. Как настроить механизм для правильной обкатки бензопилы, описано подробно здесь
• После окончания процесса обкатки
• После проведения капремонта ДВС
• В процессе эксплуатации инструмента, когда возникают неисправности при работе и запуске мотора

В основе механизма имеется 3 винта для регулирования (на некоторых китайских моделях 2 винта), которые являются пультом управления для пользователя. Именно при помощи этих винтов происходит регулировка карбюратора бензопилы самостоятельно и быстро. Отрегулировать важный узел инструмента можно даже в полевых условиях, не прибегая к помощи специалистов.

Как работает карбюратор бензопилы — принцип функционирования

Работа рассматриваемого агрегата, несмотря на его сложную конструкцию, проста и понятна даже для новичков. Принцип работы основывается на следующих действиях:

1. Как только запускается мотор ДВС, происходит открытие воздушной заслонки
2. В области сужения диффузора 16 происходит ускорение потока поступающего воздуха, который смешивается с бензино-масляной смесью
3. Бензино-масляная смесь подается через жиклеры под номером 15 и 12, а воздух, прежде чем пройти через заслонку 7, проходит через фильтр, размещенный перед входом
4. Заслонка 8 располагается за диффузором, и служит для регулирования подачи количества смеси в камеру сгорания
5. Винтами 17 и 10 происходит регулировка объема бензина, который проходит через жиклеры. На панели управления карбюратора, эти винты имеют обозначение L и H
6. Игольчатым клапаном 11 происходит регулирование объема топливной смеси в поплавковой камере 14. Чтобы отрегулировать положение игольчатого клапана, в механизме установлена мембрана 13
7. Еще одна мембрана 4 отвечает за подачу топлива в камеру сгорания цилиндра. Положение этой мембраны зависит от количества оборотов ДВС
8. Для очистки бензино-масляной смеси используется фильтр тонкой очистки

Простой принцип работы карбюратора обеспечивает бесперебойную работу ДВС. От качества настройки зависит, как будет вести себя инструмент на холостых оборотах и во время работы. Рассматриваемый механизм оказывает прямое влияние на производительность всего инструмента. От качества регулировки зависит срок службы инструмента.

Регулировка механизма подачи топливно-воздушной смеси карбюратора — когда она нужна

Первая регулировка карбюратора бензопилы выполняется сразу после покупки нового инструмента. Выполняется это с целью проведения обкатки мотора инструмента. Для проведения обкатки ДВС бензопилы нужно ограничить максимальные обороты, что выполняется при помощи настроечных винтов. Как только обкатка завершается, которая длится 2-3 бака спаленного горючего, требуется вновь произвести настройку, но только теперь уже с целью установления максимального числа оборотов.

Кроме обкатки, карбюраторы бензопил настраиваются при:

1. Сбивании настроек, выставленных после обкатки
2. Если ДВС плохо заводится
3. Если мотор не развивает обороты или при нажатии на газ, бензопила глохнет
4. Износе поршневой группы, но только в таком случае регулировка карбюратора бензопилы — это временная мера, так как ДВС нуждается в капитальном ремонте
5. Если двигатель не держит холостые обороты
6. Вибрации агрегата
7. Наличии нагара на свече зажигания
8. Повышенном расходе топлива. Обнаружить такое явление можно по избыточному количеству дыма. Если выкрутить свечу, то она будет иметь черный цвет с нагаром

Многие неисправности при работе бензинового агрегата возникают именно по причине неправильной настройки карбюратора бензопилы или при их сбивании. Чтобы восстановить прежнюю работоспособность инструмента, понадобится отрегулировать механизм. Многие новички доверяют этот процесс специалистам, за что мастера берут немалые деньги. Пришло время разобраться с регулировкой, и провести ее самостоятельно, так как данный процесс не требует разборки механизма.

Регулировка карбюратора бензопилы инструкция

Настройка карбюратора бензопилы начинается с процедуры подготовки. В основу подготовки входит выполнение таких действий:

• Проверить воздушный и топливный фильтр на наличие загрязнений, и при их наличии, нужно данные элементы прочистить
• Убедиться в отсутствии наличия повреждений мембраны
• Исправность игольчатого клапана
• Отсутствие подсоса воздуха, что может происходить по причине прохудившихся сальников, прокладок и уплотнителей

Убедившись, что карбюратор исправен, можно его отрегулировать самостоятельно. Восстановить работоспособность механизма до заводских настроек можно, но не всегда это нужно делать. Инструкция о том, как отрегулировать карбюратор на бензопилах Штиль, Хускварна, Макита, Долмар, Чемпион, Садко и другие, описана ниже. Первоначально узнаем, для чего предназначен каждый винт в устройстве механизма:

1. Винт H — главный жиклер, который отвечает за выставление максимального количества оборотов инструмента
2. Винт L — жиклер ХХ, который нужен для установки низких оборотов холостого хода
3. Винт LA или S или T — увеличение и уменьшение количества подающей в цилиндр смеси

К каждому виду инструмента марок Stihl, Husqvarna, Makita, Dolmar, Partner прилагается инструкция, в которой есть раздел, где подробно описан данный процесс. Не помешает, если перед настройкой, вы найдете инструкцию, и прочтете ее перед тем, как крутить винты.

Подготовка к настройке карбюратора бензопилы включает в себя выполнение следующих манипуляций:

1. Установка бензопилы своими руками на ровную поверхность. Также рекомендуется зафиксировать инструмент, чтобы он не перемещался при воздействии на винты отверткой
2. Направить шину в сторону от себя
3. Обеспечить безопасную дистанцию для окружающих, так как регулировка карбюратора бензопилы проводится на работающем двигателе
4. Извлекать карбюратор с агрегата для его настройки не нужно

Процесс настраивания механизма бензопилы:

1. Прогреть двигатель, дав поработать ему 10 минут
2. Найти расположение винта L и при помощи отвертки вращаем его в одну и другую сторону. При вращении на заведенном моторе будет наблюдаться увеличение оборотов (двигатель будет громче работать) и снижение (при вращении в другую сторону)
3. Определяем оптимальное значение оборотов, которое должно составлять 1,5-2 тысячи оборотов. Определить на слух новичку обороты будет проблематично, поэтому можно подключить тахометр. Подробности о подключении и применении тахометра описаны здесь
4. После выбора оптимального значения оборотов, нужно провернуть винт L на 1/8 или ¼ оборота (указывается в документации к агрегату) против часовой стрелки, и нажать на кнопку акселератора. Если двигатель отзывается мгновенно и равномерно, то есть набирает обороты быстро, то можно продолжать процедуру. Если обнаруживаются провалы, тогда следует снизить обороты, и снова повторить проверку акселератором
5. Если после этих манипуляций цепь на агрегате не перемещается, то нужно плавно начать вращение винта T или S по часовой стрелке. Перемещать винт по ходу часовой стрелки нужно до момента, пока цепь не начнет двигаться
6. Как только цепь начнет перемещаться по шине, нужно винт T или S подкрутить обратно на четверть оборота
7. Цепь при этом должна остановить. Если она продолжает перемещаться, то следует еще подкрутить винт S. В идеале, цепь не должна двигаться на холостых оборотах агрегата
8. Мотор с настроенным карбюратором должен работать равномерно, и при нажатии на кнопку газа, должны резко возрастать обороты. При неравномерной работе мотора, нужно повторить настройку с винта L, провернув его на 1/8 оборота против часовой стрелки. После этого повторяется процесс перемещения винта S, на чем регулировка карбюратора бензопилы завершена

На этом процесс регулирования еще не закончен, но инструмент уже можно проверить в действии. Для новичков и неопытных пильщиков процесс настройки рекомендуется на этом завершить. Для более точной регулировки карбюратора бензопилы нужна настройка максимальных оборотов. Приступаем к настройке винта H для опытных пильщиков:

1. Определяем обогащенность смеси по выхлопу. Для этого развиваем обороты до максимума, и смотрим на характер выхлопа. Наличие сизого дыма и сильная вибрация инструмента говорит об избыточном обогащении смеси
2. Тахометр (если он подключен) будет показывать большое количество оборотов — больше заявленного в характеристиках
3. Чтоб снизить максимальные обороты, нужно винт H переместить на несколько оборотов против часовой стрелки
4. Повторно проводится проверка максимальных оборотов, и процесс снова повторяется при необходимости

Убедиться в том, что инструмент настроен правильно, можно по следующим признакам:

1. Цепь на холостом ходу не перемещается
2. Двигатель работает так, как четырехтактный мотор
3. При нажатии на ручку газа происходит быстрый отклик мотора и набор оборотов

Чтобы произвести максимально-точную настройку, понадобится воспользоваться проводным или беспроводным тахометром.

На бензопиле Штиль 170 и 180 процесс настройки карбюратора бензопилы выглядит несколько проще, так как там имеется только один винт. Подробное описание процесса регулирования карбюратора на бензопиле Штиль MS180 представлено на видео.

Как отрегулировать карбюратор на китайском инструменте

Разберемся, как правильно регулировать карбюратор на китайской бензопиле разных марок. Принцип настройки аналогичен тому, который был описан в материале выше. Для начала нужно осмотреть инструмент, и выявить наличие регулировочных винтов. Обычно винт T расположен сверху, а винты L и H ниже. Для доступа к этим винтам не всегда нужно снимать защитную крышку или кожух.

Если на китайской бензопиле имеется другое количество винтов, то исходя из их числа, нужно осуществлять соответствующую настройку. Устройство и принцип работы всех бензопил разных марок и производителей примерно одинаков, поэтому и с регулировкой не будут возникать проблемы.

Всегда легко выполнять любую даже новую работу, если есть инструкция, поэтому не бойтесь браться за настройку. Даже если вы сделаете что-либо неправильно, то обратившись к специалисту, он обязательно укажет на ваши ошибки. Если у вас возникают трудности с регулировкой карбюратора бензопилы, то опишите их в комментариях. Специалисты, мастера и просто любители вместе с основателем портала помогут вам разобраться в этом вопросе.
