Как правильно обжимать провода наконечниками?

Обжим кабеля наконечниками

Обжим кабеля проводов — очень ответственное занятие, в особенности если данное соединение является силовым. В данной статье мы рассмотрим, как правильно выполнять оконцевание соединения слаботоковых проводов (до 15–20 ампер).

Помните! Использование силовых проводов и наконечников из неправильного материала и неправильного сечения может повлечь за собой серьезные последствия, такие как возгорание проводки, например.

Итак, как правильно обжимать провода наконечниками

Кроме подбора необходимых проводов и наконечников для выполнения данной задачи потребуется специальный инструмент, который называется «кримпер» или же пресс-клещи.

Внешне инструмент очень напоминает пассатижи, на концах которого установлена специальная матрица, в которую вставляются наконечники и не изолированная часть кабеля.

Данный инструмент призван обеспечить равномерное усилие наконечника вокруг провода, исключая плохой контакт при обжимке кабеля. Кроме того существуют универсальные инструменты, позволяющие не только выполнить обжим, но и разрезать кабель, снять с него изоляцию и скрутить жилу.

Особое внимание следует обратить на тип кабеля, в бытовых условиях силовой кабель может быть двух типов:

• с монолитной жилой;
• многожильный.

При обжиме провода с монолитной жилой достаточно снять слой изоляции с небольшим запасом (до 0.3–0.5 см), (с помощью инструмента или же используя нож для снятия изоляции), затем выпрямить и обезжирить участок, с которым будет проводиться работа, после чего следует надеть на шнур термоизоляционную трубку.

Затем, выбираем на инструменте (перемычкой в матрице) определенное сечение и тип наконечника. После проведения вышеперечисленных манипуляций надо вставить подготовленный конец провода в наконечник, предварительно убедившись в отсутствии трещин в нем.

Установите рычаг блокировки храпового механизма. Невыполнение данное пункта грозит некачественным обжимом наконечника и, соответственно, плохим качеством соединения.

Заключительная часть обжима инструментом провода с монолитной жилой:

• убеждаемся в правильности соединения;
• вставляем наконечник до конца в устройство так, чтобы цифры с маркировкой матрицы выбились на лицевой или тыльной сторонах наконечника;
• до конца утапливаем оголенный участок провода в наконечник;
• прилагая усилие нажимаем на рукоятки кримпера;
• как только операция будет выполнена рукоятки автоматически начнут возвращаться в исходное положение (для этого необходимо перевести рычаг блокировки храповика в состояние «заблокировано»);
• оконцевание шнура выполнено, заключительным шагом будет надевание термоусадочной оплетки на место соединения и прогрев её специальным феном или же зажигалкой.

Если рукоятки не возвращаются в изначальное положение, то данная проблема может быть вызвана из-за следующих проблем:

• слишком слабое сжатие ручек инструмента;
• неисправность храпового механизма;
• «слабая» пружина в храповике;
• не до конца установлен рычажок блокировки храповика.

Если же предстоит оконцевать многожильные провода, то вышеуказанную методику применять не стоит, так как имеет множество нюансов.

Поэтому провода с большим количеством жил обжимаются по следующей инструкции:

• снять часть изоляции с провода (с небольшим запасом до 0.3–0.5 см), крайне желательно при удалении изоляции пользоваться специальным инструментом, позволяющим снять оплетку и не повредить жилы кабеля, но при отсутствии такого инструмента допускается использовать острый нож (при снятии изоляции следует убедиться в том, что не были затронуты жилы провода);

• надеть на шнур небольшой кусок термоизоляционной оплетки;
• после чего оголенный участок необходимо обезжирить спиртом и нанести специальную электропроводную пасту (самыми распространенными вариантами являются составы типа «КВТ» и «ЭПС»).

После вышеперечисленных манипуляций обработку кабеля можно считать законченной.

• выставляем в матрице устройства необходимое сечение и тип наконечника;
• устанавливаем наконечник до конца в устройство так, чтобы цифры с маркировкой матрицы находились на лицевой или тыльной сторонах наконечника;
• расправленные жилы кабеля заправляем в наконечник до упора (Внимание! Скручивать жилы кабеля запрещается);
• прилагая усилие нажимаем на рукоятки кримпера;
• обжатие многожильного провода выполнено, теперь возвращаем заранее надетую на шнур термоусадку на место соединения и прогреваем её строительным феном, паяльником или турбозажигалкой;
• после выполнения операции рукоятки должны вернуться в стандартное (разжатое положение), если этого не произошло, то причиной тому могут быть проблемы, описанные выше.

Как обжать наконечники для проводов без инструмента

С точки зрения техники строительства обжим проводов без соответствующего инструмента запрещен, исключение составляет лишь черновой монтаж для проверки выполненных работ.
Однако при каких-либо бытовых работах с невысокотоковыми потребителями допускается работа без обжимающего инструмента.

Есть несколько методов оконцевания шнуров без инструмента:

• пайка с использованием тугоплавких высокотемпературных припоев;
• «нестандартный» обжим с использованием кернов, молотков, надрезом наконечника


Пайка наконечника

Для спайки вам, конечно, не потребуется серьезные и дорогостоящие пресс-клещи/кримперы, но в вашем арсенале должны присутствовать следующие «бытовые» ремонтные инструменты:

1. Паяльник (от 80 W)/паяльная лампа/газовая горелка.
2. Набор для пайки (флюсы/канифоль, припои различных видов).
3. Термоусадочная трубка и/или изолента.
4. Базовые знания и умения работы с паяльником.

Алгоритм действий следующий:

• при наличии паяльника/паяльной лампы, разогреваем его до рабочей температуры, при его отсутствии включаем конфорку на кухонной плитке;
• пока инструмент нагревается выполняем операции по снятию изоляции с нашего шнура (снимаем с запасом в 0.3–0.5 см), следим за тем, чтобы не повредить жилы;
• надеваем термоизоляционную оплетку на шнур и сдвигаем её на безопасное расстояние, пока она нам не понадобится;
• обезжириваем зачищенный участок;
• обезжириваем наконечник;
• наносим флюс во внутреннюю часть наконечника;
• припой предварительно нарезаем небольшими кусочками, так, чтобы он, примерно, на половину-треть покрыл внутреннюю часть наконечника;
• наносим паяльником флюс на зачищенную часть шнура, лудим её (если паяльник отсутствует, то пропускаем данный шаг);
• аккуратно, удерживая наконечник пассатижами так, чтобы частички припоя не выпадали из него, кладем на кухонную плитку (при отсутствии паяльника) или греем паяльником/лампой/горелкой несколько минут пока припой внутри не станет пластичным и жидким;

• как только припой будет готов быстро и аккуратно берем шнур за изоляцию и устанавливаем его в наконечник, при этом продолжаем разогревать наконечник, удерживая его пассатижами, если между наконечником остается незаполненное место, а припой не выходит наружу, то добавляем припой в эти места, пока он не начнет «вылезать» наружу;
• после чего выключаем паяльник/горелку и даем несколько минут на то, чтобы припой окончательно застыл;

• после застывания наматываем на соединение кабеля и наконечника 2-3 слоя изоленты, сдвигаем термическую оплетку, по краям фиксируя изолентой.

Обжим с использованием керна/молотка

Этот метод имеет множество недостатков, основным из которых является недостаточный прижим, что может быть чревато нагревом такого соединения. Однако он достаточно часто практикуется, в особенности в тех случаях, если соединение не будет работать с высокотоковыми приборами.

Для данного метода понадобится минимум инструментов:

1. Молоток.
2. Керн (не обязательно, но желательно).
3. Небольшой напильник по металлу.
4. Тиски (не обязательно, но желательно).
5. Токопроводящая паста (крайне желательно).
6. Изоляционная лента и/или термоусадка.

Для оконцевания данными инструментами поступаем так:

• снимаем изоляцию со шнура (запас 0.3–0.5 см);
• следим за тем, чтобы жилы не были повреждены;
• распрямляем все жилы провода, слегка скручиваем (пол-оборота, не больше!);
• берем наконечник делаем небольшой надрез напильником (примерно до 1/5 от всей длины наконечника) со стороны провода;
• надеваем термоусадку, отодвигаем на 10–20 сантиметров, так чтобы она не мешала;
  обезжириваем шнур;
• равномерно наносим токопроводящую пасту;

• зажимаем наконечник в тисках или же кладем так, чтобы его можно было удобно удерживать одной рукой;
• после чего до конца устанавливаем провод в наконечник;
• берем керн и молоток и начинаем делать удары по центральной части наконечника, которая должна быть «обжата» (если керна нет, то можно использовать тонкую часть молотка);

• делаем 4–5 точек фиксации;
• переворачиваем наконечник, повторяем операцию;
• проверяем соединение на прочность;
• надеваем термоусадку на соединение, греем его;
• готово, соединение обжато!

Видео по теме

Лада 2112 drive sound › Бортжурнал › F.A.Q. Простой способ обжимки силовых наконечников.

Всем снова привет!

Сегодня, в процессе листания драйва, наткнулся на вопрос, который я вскользь упоминал в бж, но не заострял на нем внимания.
Речь о работе с силовыми кабелями и наконечниками для них.
Многие новички в автозвуке, покупая свой первый кабель КГ

натыкаются на вопрос: как его обжать вот в таких наконечниках?

Сперва нужно отметить, что наконечники такие бывают алюминиевыми и медными. А медные бывают частично либо полностью луженые.
При выборе, естественно, лучше отдать предпочтение луженым медным наконечникам потому как они защищены от окисления. Проблема в том, что они весьма похожи на алюминиевые для неопытного взгляда.
Отличить их можно по весу. Медные всегда тяжелее и цветом более темные.
С этим разобрались.
Второй момент, при отрезке кабеля и его очистке от изоляции получается чтото типа такого:

Край распушается и становится больше диаметром чем остальная жила. Я в этом случае просто беру и снимаю край на точиле, поворачивая кабель так, чтобы круг снимал лишнее вдоль жилок, не заворачивая их. Снимаю очень аккуратно, чтобы жилки оставались плотно прилегающими друг к другу.

Третий момент. Сейчас очень многие кабели не соответствуют заявленным сечениям. Купив наконечник под заявку сечения, вы рискуете получить болтающуюся гильзу, которую зажать невозможно. По этому лучше всего за наконечниками ехать с кабелем и примерять. Выбрать стоит тот калибр гильзы, которая с трудом и натяжкой налезет на жилы провода.

Теперь, собственно к вопросу темы. В идеале наконечники нужно обжимать специальными пресс-клещами, но многим такой инструмент не доступен.

Предлагаю в таких случаях прибегать к простому, но вполне эффективному методу, который я в свое время подсмотрел в интернете.
Для него нам понадобятся несколько длинных болтиков, мощные тиски и воображение. ))
Собственно метод очень прост. Подбираем болтик диаметром достаточно малым, чтобы продавиться тисками в гильзу не сплющивая ее особо.
Укладываем болтик вдоль гильзы с проводом как на рисунке

И зажимаем в тисках. Площадь болтика будет меньше чем площадь прилегания тисков к гильзе с другой стороны, по этому он начнет проминать гильзу под собой вовнутрь. Вот как на рисунке:

Тем самым забирая лишний диаметр у гильзы и надежно зажимая провод в ней. Если одного болтика не достаточно то кладем еще один и поджимаем. Главное не переусердствовать и не порвать гильзу. Возможно придется поэкспериментировать в первый раз с диаметром болтика и усилиями, но в итоге вы получите отлично зажатый провод в наконечнике.
Я проверяю качество обжима, вешая провод за наконечник к потолку гаража и подтягиваясь несколько раз на проводе. Вес, конечно, у меня бараний, :D:D но для проверки вполне достаточно. :D:D

Фишка метода именно в заборе лишнего диаметра гильзы методом наполнения ее же внутри. Обычное сплющивание гильзы просто гоняет тоже сечение в форме эллипса и провод зажимается всего с двух сторон.

Безусловно, лучше использовать для этого пресс-клещи, но если их нет то вполне сгодится и этот метод. Пользовался им несколько раз. Время проверило обжим с положительными отзывами)

Есть еще метод. Метод пайки наконечников.
Дядя Стив из Америки, известный многим в СПЛ кругах отдает безоговорочно свой голос за этот метод, но лично я стараюсь не прибегать к нему при работе с наконечниками. Правилами безопасности (не помню правда какими) 😀 запрещается на проводах применять контакт созданный исключительно оловом. Допускается дополнительно пропаивать механические скрутки, но чистым оловом запрещено, особенно в агрессивных средах (подкапотка). Так что лично я пайку наконечников не использую и не рекомендую. Вы решайте сами.

На этом пока все.
ВСЕМ УДАЧИ И НАДЕЖНЫХ КОНТАКТОВ! )))

2 Схемы

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Наконечник штыревой втулочный изолированный для проводов и его опрессовка

Кабеля типа одиночного провода очень хорошо подходят для разводки электросети 220V по всему дому. Они жесткие, поэтому вы можете изгибать их как хотите, и благодаря тому, что внутри провод представляет собой одиночный стержень, без дополнительных инструментов, используя обычные электрические разъемы он быстро соединяется с другими проводами и блоками (например в электрощитке).

Сетевые шнуры — это совсем другая история. Они гибкие, а внутри один провод состоит из дюжины или даже нескольких десятков тонких медных проводков. Подавляющее большинство шнуров питания поставляемых с бытовой техникой и всевозможными удлинителями, изготавливаются с использованием проводных многожильных кабелей.

Используя такие кабели можно подключить два и более провода в одну точку без использования внешних электрических разъемов. Для этой цели используются кабельные концевые втулки (наконечник штыревой) и о них будет сегодняшняя статья. Важным преимуществом этого решения является получение очень хорошей контактной поверхности выключателя с кабелем или проводами.

Кроме того, клеммы такой гильзы можно использовать везде, где надо подключать кабели типа сетевой линии. Соединение же кабеля с электрическим соединителем изделия (модуля) без зажатой втулки может привести к тому, что винт соединителя надавит только на часть проводов кабеля, что ослабит надёжность и проводимость.

Втулки изолированные штыревые

Наконечник штыревой втулочный изолированный для насадки на провода состоит из двух частей:

1. проводник — трубочка длиной в несколько десятков миллиметров. Именно эта часть будет обжата.
2. изоляция — пластиковый элемент в разном цвете и толщине, в зависимости от размера кабеля для которого предназначен наконечник.

Разумеется их можно купить в различных размерах, чтобы они идеально соответствовали поперечному сечению обжимаемого кабеля. Вот таблица основных характеристик:

Стоит объяснить, как описываются различные размеры изолированных наконечников. На примере меток на рисунке видно:

• HI — Тип продукта в виде символа.
• 2,5 — клемма предназначенная для зажима одиночного провода с максимальным поперечным сечением 2,5 мм2.
• 2 X 2,5 — клемма предназначена для затягивания двух проводов, каждый из которых имеет максимальное поперечное сечение 2,5 мм2.
• / 8 — длина проводящего элемента в миллиметрах.

Значит если вы видите в магазине символ «HI 2 X 1.5 / 8», это означает, что в упаковке имеются изолированные наконечники, предназначенные для затягивания двух проводов, каждый с максимальным поперечным сечением 1,5 мм2 и длина проводящего элемента — 8 мм.

Обратите внимание: со стороны изоляции отверстие одиночного наконечника круглое, а отверстие двойного имеет прямоугольную форму, так что два провода могут быть расположены рядом друг с другом.

Обжиматель для штыревых втулок

Обжим для штыревых наконечников состоит из ряда углублений и язычков, каждый из которых имеет разный размер. Каждая дырка используется для зажимания втулок своего размера.

На каждом отверстии имеется число, определяющее для какого сечения кабеля предназначено данное отверстие. Например вот этот обжим может зажимать провода с поперечным сечением от 0,5 мм до 16 мм квадратных.

Обжимные инструменты другого типа

Обжимные инструменты различных производителей имеют свою форму, но когда дело доходит до самого удобного варианта — отметим автоматический обжимник.

Такой девайс не требует поиска отверстия, которое лучше всего подходит для данного наконечника. Отверстие одно, и во время зажима оно автоматически приспосабливается к вставленному концу муфты и зажимам.

На различных сайтах и интернет-магазинах этот тип обжимной машины называют универсальным, но диапазон поперечных сечений проводников которые он поддерживает обычно ограничен, например от поперечного сечения 0,25 до 6 мм2 или от 6 до 16 мм2. Более универсальными, с точки зрения диапазона поперечного сечения проволоки, являются ручные обжимки типа показанного выше.

Как обжать наконечник штыревой

Это простая операция. Просто сделайте её один раз и можете считать себя знатоком в этой теме. Возможно потребуется две или три попытки, но давайте начнем с самого начала. Рассмотрим два примера:

1. Будем сжимать проволоку с поперечным сечением 2,5 мм2, используя втулку 2,5 / 8
2. Скрепим два проводника на одном конце: один 2,5 мм, вторая секция 1,5мм2 с помощью втулки 2 х 2,5 / 10

Обжим одиночной втулки с проводом

Прежде всего удаляем изоляцию с тестового 3-х жильного кабеля с поперечным сечением 2,5 мм. Лучше использовать съемник изоляции, но можно по классике — с помощью ножа.

После снятия общей внешней изоляции снимаем изоляцию с конца каждого провода отдельно. Стоит зачистить изоляцию на такую ​​же длину, как длина втулки, которая в этом случае составляет 8 мм.

Теперь все что нужно сделать, это надеть втулку (трубочку) на конец провода. В идеале изоляция гильзы будет совпадать с изоляцией провода.

Неприемлемо размещать наконечник так, чтобы были видны медные провода между изоляцией провода и изоляцией наконечника. Такое соединение и ненадёжно, и небезопасно!

Теперь надо вставить втулку в отверстие инструмента нужного размера и сжать его. Находим 2,5 на обжимном устройстве и вставляем его до конца трубочки с проводом, затем нажмите ручку и всё сделано.

Можно проверить сидит ли надёжно наконечник на проводе, одной рукой удерживая шнур, а другой потянув за кабель. Возможно придётся поджать ещё, если наконечник двигается.

Обжим двойного штыревого наконечника

Зажим двух проводов на одном конце требует использования двойной клеммы для заданного поперечного сечения кабеля.

Первый шаг идентичен. Удаляем изоляцию с концов обоих проводов. Двойной наконечник, который наденем, имеет длину втулки 10 мм, поэтому потребуется немного больше изоляции, чем в предыдущем случае. Удерживая оба провода параллельно друг другу, всунем их в конец гильзы. Не нужно предварительно скручивать кабели между собой. Медленно (чтоб не разлохматились) надеваем наконечник на провода.

После насаживания трубочки достаточно вставить наконечник с проводами в соответствующее отверстие в обжимном устройстве. Наконечник имеет размер 2 X 2,5, поэтому отверстие 2.5 будет слишком маленьким. Тут подходит отверстие 4 мм2.

Нажимаем на наконечник сжав ручку приспособления. Готово!

Скручивание проводов перед обжимом

Теперь о скручивании проводов. Некоторые выполняют эту операцию каждый раз, потому что после того как это будет сделано, удобнее засовывать провода в концевой штырь (трубку).

Можно конечно и так, эффект в конечном счете идентичен.

Но при скручивании проводов ошибочно вкручивать их по очереди, а затем попытаться свернуть вместе. Кабели с таким скручиванием имеют большее поперечное сечение и могут не входить в отверстие втулки.

Варианты опрессовки втулок

Можно использовать провода с другими поперечными сечениями наконечников. Не всегда есть все типы клемм для втулок под рукой. Например, чтобы зажать один провод 1,5 мм², можно использовать наконечник 2 х 0,75. Конечно это не профессионально, потому что изоляция наконечника не подходит идеально, но в большинстве случаев он отлично выполняет свою задачу.

Когда необходимо зажимать, например, три провода, стоит использовать один терминал с соответствующим большим поперечным сечением. Одиночный наконечник имеет круглую форму изоляции, которая будет лучше для трех проводников, чем квадратная изоляция. Например хотим соединить три провода с поперечными сечениями: 2,5 мм2 — 2 шт. и 1,5 мм2 — 1 шт. Стоит попробовать использовать один терминал для проводов 6 мм2. Должно отлично подойти.

Наконечник штыревой втулочный — цена

Наконечник штыревой втулочный можно купить в магазинах России от 1 рубля за штуку. Более крупные и дорогие изделия могут доходить и до 30-ти рублей. Обычно они продаются в пачках или универсальных наборах на несколько десятков штук.

Выводы и пожелания

Мы уверены что эта полезная инструкция позволит вам успешно обжимать провода штыревыми втулочными наконечниками. В любом случае ещё одну интересную идею вы уже восприняли, прочитав эту статью. А если остались вопросы — спросите в комментариях.

Опрессовка проводов наконечниками

Приветствую вас, уважаемые читатели сайта elektrik-sam.info!

При подключении медных многожильных проводов к клеммникам, винтовым зажимам, к различному электрооборудованию они опрессовываются с помощью специальных пресс-клещей штыревыми наконечниками.

Если этого не делать, то при зажиме зачищенного многожильного провода винтом в клеммнике, проводки могут передавливаться, отламываться. В результате может нарушиться целостность контакта, возникнуть искрение, контакты могут подгорать.

При опрессовке наконечниками зачищенная часть провода обжимается гильзой наконечника и в клеммнике винтом зажимается уже сама гильза, у которой площадь контакта больше. При этом проводки не передавливаются, поскольку они защищены гильзой наконечника.

Для различного сечения проводов выпускаются наконечники разных диаметров. Наконечники, предназченные для конкретного сечения провода, имеют определенный цвет.

На рисунке показаны наконечники НШВИ (наконечники штыревые втулочные изолированные) самых ходовых размеров.

Для того, чтобы опрессовать сразу два провода, выпускаются специальные двойные наконечники НШВИ2.

Для самой опрессовки используются специальные пресс-клещи — кримперы.

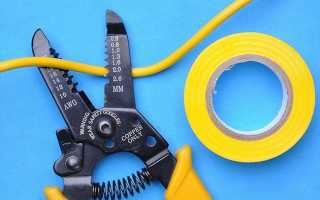

Для того, чтобы опрессовать многожильный провод штыревым наконечником, необходимо сначала подготовить провод, снять с него изоляцию на длину металлической гильзы самого наконечника. Для этого желательно применять специальный инструмент для снятия изоляции с проводов — стриппер. Он делает процесс снятия изоляции быстрым и удобным.

Если под рукой стриппера нет, можно снять изоляцию другим способом. Этот способ подробно показан в видео внизу этой статьи.

После того, как изоляция снята, одеваем на очищенную токопроводящую часть провода наконечник соответствующего диаметра. Причем, провод должен быть зачищен четко на длину гильзы наконечника и не должен выходить за ее пределы.

Затем вставляем провод с одетой на него гильзой в паз пресс-клещей соответствующего размера. Изолированная часть наконечника упирается в корпус клещей (рисунок 1).

После этого сжимаем рукоятки клещей, сдавливая гильзу наконечника и опрессовываем провод (рисунок 2).

Отпускаем рукоятки клещей и вынимаем провод с наконечником из паза. Провод опрессован и годов к дальнейшему использованию (рисунок 3).

Если необходимо опрессовать два провода одним наконечником, используем специальные двойные наконечники НШВИ2.

Как опрессовывать провод двойными наконечниками и какой для этого применяется инструмент, смотрите подробный обзор.

Зачищаем оба провода на длину гильзы наконечника, вставляем оба провода в наконечник и опрессовываем также, как и один провод.

Опрессовка двойными наконечниками может использоваться, например, для изготовления перемычек (рисунок ниже).

Более подробно как опрессовывать многожильный провод наконечниками смотрите в этом видео:

Полезные материалы по теме: Инструмент для снятия изоляции — стриппер.

Соединение проводов опрессовкой гильзами

Способов соединения проводов существует очень много – от старинной дедовской скрутки до самых современных самозажимных клеммников. Но ни один из них не является идеальным, каждый способ имеет свои преимущества и недостатки. В каком-то случае достаточно соединить провода в клеммной колодке, иногда понадобятся сварка или пайка. Но бывают случаи, когда лучшим вариантом станет опрессовка проводов, о ней поговорим более подробно.

В чём суть метода?

Опрессовкой называют способ соединения проводов с помощью специальных гильз. Внешне они похожи на обыкновенные трубки и выполняют функцию соединительного механизма.

Жилы проводов, которые подлежат соединению, заводят в трубку с двух противоположных концов, обжимают пресс-клещами и получают в результате прочный и надёжный электрический узел. Трубка сжимается в двух или трёх местах, в зависимости от её длины и сечения коммутируемых проводников. Соединяемые жилы и гильза совместно подвергаются деформации. В этот момент происходит сжим и сдавливание трубкой токопроводящих поверхностей проводников. За счёт этого жилы взаимно сцепляются, что даёт надёжный электрический контакт.

Затем место соединения изолируется.

Чаще всего этот метод используют в ситуациях, когда нет возможности применить другой вид соединения. Например, для сварки обязательно необходимо присутствие электричества, чтобы можно было подключать сварочный аппарат. При работах в маленькой распределительной коробке неудобно располагать болтовое соединение, зажим «орех» или клеммную колодку. Да и с паяльником дотягиваться под потолок к распредкоробке тоже не очень удобно. Вот в таких случаях и выручает обжимка проводов с помощью гильз.

Метод опрессовки наиболее востребован:

• если необходимо соединить провода в электролиниях с высокой токовой нагрузкой;
• для коммутации многожильных проводников;
• при необходимости соединения проводов большого сечения.

Преимущества и недостатки

В опрессовке достаточно много положительных сторон:

1. Инструмент, с помощью которого выполняется подобное соединение, ручной, для его работы не нужно электричество. В случае, когда приходится работать в помещении, где нет напряжения, опрессовка является единственным качественным методом соединения.
2. С помощью опрессовочных трубок можно соединять проводники из разных металлов, что является решением вечной проблемы коммутации медных и алюминиевых жил в одном электрическом узле.
3. Если при сварке требуется специалист, способный производить сварочные работы, а при пайке необходимо уметь пользоваться паяльником, то опрессовку может сделать каждый, достаточно лишь один раз попробовать в действии пресс-клещи.
4. С помощью специального обжимного инструмента есть возможность производить коммутацию в любых, даже ограниченных пространствах. Особенно удобно, при соединении проводов в подрозетнике или коробке.
5. Обжим пресс-клещами и гильзами позволяет до минимума укоротить соединяемые участки проводов.
6. За счёт механического усилия создаётся максимально прочное контактное соединение.
7. В результате опрессовки получается неразъёмное соединение, которое выдерживает большую физическую нагрузку на разрыв.
8. Скорость монтажа – минимальная, качество соединения – максимальное.
9. Такой контакт не нуждается ни в каком эксплуатационном обслуживании.

Неразъёмный тип опрессовки в некотором роде является и недостатком, то есть в случае необходимости нельзя раскрутить соединение и заменить один из проводников. Гильзу можно только вырезать.

Инструменты и материалы

Для работы понадобятся ручные (или механические) пресс-клещи. Они обжимают гильзу с проводниками сечением до 120 мм 2 . Для жил большего сечения потребуется пресс, который приводится в действие за счёт гидравлического привода.

Есть клещи с матрицами на разное сечение и с регулировкой пуансонов. Очень удобный инструмент в том плане, что не надо постоянно переустанавливать его на другие размеры, просто винт пуансона либо матрица поворачивается на нужное сечение.

При работе с алюминиевыми проводами потребуется специальная кварцево-вазелиновая паста, которая удаляет на жилах окисную плёнку и препятствует её появлению вновь.

Медным проводникам подобная обработка не нужна, но всё-таки для снижения трения желательно их смазать обычным техническим вазелином. Во время деформации жилы могут повреждаться, а смазка минимизирует этот риск.

Типы гильз

Очень важно правильно подобрать гильзы для опрессовки проводов.

По материалу исполнения

Кабель или провод медного исполнения соответственно следует обжимать медными гильзами. Они бывают двух видов и имеют следующую аббревиатуру:

• ГМ – гильзы медные. Они сделаны чисто из меди, не имеют никакого покрытия и обработки, по внешнему виду похожи на обычные кусочки медных трубок.
• ГМЛ – гильзы медные лужёные. Они проходят процедуру лужения, то есть их поверхность обрабатывают специальным олово-висмутовым слоем. Это делают для того, чтобы предотвратить процессы окисления и коррозии. Ещё из школьных уроков физики известно, что медь, как и любой другой металл, окисляется. Лужение препятствует этому процессу, опрессованные провода не вступят в химическую реакцию с лужёной гильзой.

Хотелось бы дать один полезный совет. Не слушайте, если вдруг кто-то из опытных электриков будет доказывать вам, что при помощи гильз ГМЛ возможна опрессовка алюминиевых проводов, так как оловянный слой не даст напрямую контактировать алюминию с медью. Это неверно, потому что во время опрессовывания поверхностный слой трубки деформируется и коррозийный процесс всё равно неизбежен.

Для соединения проводов из алюминия пользуются изделиями, выполненными из этого же металла, они имеют обозначение ГА (гильза алюминиевая).

Есть ещё комбинированные гильзы, они обозначаются ГАМ (гильза алюминиево-медная), в обиходе многие называют их алюмомедными. Этот вариант применяется, когда нужно соединить встык провода из разных металлов. Гильза представляет собой трубку из двух частей, в месте стыка разнородных металлов соединение выполнено путём фрикционной сварки. Здесь всё предельно просто и понятно – в часть трубки, выполненную из меди, необходимо вставлять медные жилы, в алюминиевую часть проводник из алюминия.

И самый современный вариант с обозначением ГСИ (гильзы соединительные изолированные). В их основе обычные лужёные трубки, только их покрывают сверху изоляцией из поливинилхлорида. Ими производится обжимка медных проводов. Во время опрессовки изоляционный слой не снимают, клещи надеваются поверх него, и производится сжим. Такие гильзы намного упрощают работу электрика, так как обжатый электрический узел не требует больше никаких дополнительных мер по его изоляции.

По размерам

После буквенных обозначений на гильзе пишется какая-то цифра. Что она означает? Это сечение проводника, на который рассчитано данное изделие. Например, медные лужёные гильзы выпускают для проводов сечением от 2,5 до 300 мм 2 . Соответственно, с увеличением сечения проводника, большие размеры имеет и сама гильза (диаметр и длину). У комбинированных изделий прописывается через дробь две цифры, одна обозначает сечение медного проводника, вторая – алюминиевого.

По конструктивному исполнению

Различаются ещё гильзы по конструктивному исполнению. Они могут быть полыми, то есть внутри представляют собою сквозные голые трубки. А бывают с перегородкой посередине, которая позволяет регулировать глубину захода проводников, то есть кончики обеих соединяемых жил будут заходить в гильзу на одинаковую длину. С перегородками выпускают комбинированные гильзы, которые используют при коммутации проводников в стык.

Основные правила

Соединение проводов опрессовкой особых сложностей не представляет. Надо лишь знать и учитывать несколько важных правил:

1. Обязательно должны соответствовать друг другу металлы, из которых выполнены гильза и соединяемые проводники.
2. Многие электрики укорачивают заводские гильзы и лишнюю часть просто отпиливают с помощью ножовки по металлу. Это нежелательно, так как снижается надёжность контактного соединения.
3. Опрессовка проводов гильзами должна производиться только при помощи специального инструмента – пресс-клещей. Не нужно пользоваться молотком или плоскогубцами, так как есть вероятность повредить и гильзу, и обжимаемый проводник.
4. Гильзу следует выбирать с таким внутренним диаметром, чтобы он максимально был приближен к диаметру обжимаемого провода.

Весьма распространена ошибка, когда пытаются уменьшить сечение проводника, чтобы подстроить его под размер трубки. Например, если имеется гильза с меньшим диаметром, некоторые хотят схитрить и удаляют несколько жилок у многожильного провода. Не делайте так никогда, потому что сопротивление увеличится, пропускная способность уменьшится, что приведёт к нагреву и разрушению контактного соединения.

Технология

1. На соединяемых жилах проводов удалите изоляционный слой на 2-3 см.
2. Теперь при помощи мелкозернистой наждачной бумаги зачистите оголённые участки до металлического блеска.
3. Если жилы алюминиевые, нанесите на них кварцево-вазелиновую пасту, если медные, то технический вазелин.
4. При односторонней опрессовке расположите провода параллельно друг другу и наденьте на них гильзу. При двухсторонней заведите зачищенные жилы в трубку с противоположных концов до стыка.
5. Обожмите соединение пресс-клещами, оботрите тряпочкой, смоченной в бензине либо растворителе, заизолируйте при помощи изоленты, термоусаживаемой трубки или лакоткани.

Расключение проводов в распределительной коробке с помощью опрессовки подробно показано в этом видео:

Как видите, ничего сложного в опрессовке нет, а соединение получаете надёжное и качественное. Если вам необходимо выполнить подобную работу разового характера, пресс-клещи можно у кого-то попросить или взять на прокат. В случае, когда часто сталкиваетесь с электромонтажными работами, приобретите инструмент, он не слишком дорогой.
