Как правильно намотать тороидальный трансформатор?

Способ намотки тороидальных трансформаторов

Федотов Алексей Геннадьевич (UA3VFS)
г. Гусь-Хрустальный

Способ намотки тороидальных трансформаторов .

Технология намотки и способ изоляции на самом деле очень прост и не предполагает ни в коем случае ни какой обмотки, ни лакотканью, ни чем-либо другим. Дело в том, что при любой обмотки лакотканью или другими изоляторами внутреннее окно ТОРА мгновенно заполняются, так как, на внешней стороне получается один слой, а на внутренней 5-10 слоев, да еще неровных. Я давно собирался написать статью о способе качественной намотки торов. Это довольно долго объяснять и лучше показать на фото. Причем после намотки обмотки не превращаются в колесо, а сам трансформатор не становиться, яйцеобразным и расход провода минимален. Ввиду всего этого и КПД трансформатора максимален. А что из этого получается, Вы можете посмотреть в моем усилителе.

Сразу оговорюсь, речь идет о мощных тороидальных трансформаторах. Габаритная мощность, которых более 500Вт. Которые мотаются проводами от 1 до 3мм. естественно виток к витку. И, как правила, сетевая обмотка которых лежит в приделах от 100 до 400 витков, всего, то есть 0,5-2 витка на вольт. Мотать таким способом менее мощные трансформаторы хлопотно, но при желании можно.

Что нужно для намотки.

1) Необходимо сделать подставку для намотки тороида, делается это очень просто. Берем квадратный кусок ДСП или фанеры толщиной 10-15мм. Размерами 200Х200мм еще нам нужны два деревянных бруска длинной 200мм и с квадратом 20Х20мм. Эти два бруска нам нужно либо приклеить по центру нашей площадки, параллельно друг другу, на расстоянии между ними 100мм. А еще лучше привернуть к площадке эти бруски с помощью шурупов, но с потайными головками и головки утопить в фанеру иначе они будут царапать стол. Теперь если на эту подставку поставить тороид, он будет прочно и устойчиво стоять.
2) Нужен челнок, челнок я выпиливаю из оргстекла толщиной 5-6мм. Ширина обычно 30-40мм. длинна 300-400мм. Торцевые пропилы я делаю не углом, а полукругом и обрабатываю их напильником, что бы не портилась изоляция провода и даже проклеиваю одним двумя полосками изоленты опять же для защиты провода.
На челнок мы наматываем провод, не страшно, если провода не хватит, можно аккуратно спаять провод и мотать дальше. Но лучше все-таки рассчитать, так что бы провода хватило.
3) Теперь нам нужен материал для изоляции между слоями, это очень просто нужно найти
тонкий картон (упаковочный), я например, применяю коробки от динамиков для автомобилей. Главное что бы это был не толстый, но и не тонкий материал толщина картона, где-то 0,5мм. Если он будет с одной стороны глянцевый, то это тоже хорошо.
4) Еще нам потребуется нитки толстые 10-20 номер. Но на худой конец можно и 40 номер.
Сама намотка ведется от себя в правую сторону.

А теперь самое главное, это изготовление самих изоляционных прокладок между слоями.
Нам потребуется штангель-циркуль, с острыми концами .
Измеряем, внешний диаметр нашего тора , прибавляем 20мм. (для нахлеста) и делим пополам. Например, внешний диаметр тора 150мм.+ 20мм.= 170мм. 170мм./2 = 85мм.
Выставляем штангель на 85мм. и фиксируем винтом. Сам штангель мы будем использовать как циркуль для черчения кругов на картоне. Почему именно штангелем, а не обычным циркулем, которым и проще и удобнее? А все очень просто, когда мы будем острым и прочным концом штангеля чертить по картону, то на картоне останется продавленная борозда и именно она поможет нам. Эта борозда очень полезна для удобства сгибания внутренней рассеченной окружности наших прокладок. В общем, сами поймете, что штангелем лучше, чем удобным циркулем.
И так чертим, внешний круг на картоне и вырезаем его ножницами, в принципе внешний круг можно нарисовать и обычным циркулем.
Далее замеряем внутренний диаметр тора ничего не прибавляем, не убавляем, а просто делим пополам. Например, диаметр 60мм./2 = 30мм.
Выставляем, именно штангель-циркуль, на 30мм. фиксируем винтом и чертим внутренний диаметр на картоне.
Далее мы берем карандаш и линейку и работаем над внутренним кругом, сначала рисуем крест, то есть, делим круг на 4 части, потом на 8 частей, если внутренний диаметр ТОРА больше 60мм. то еще и на 16 частей.
>Далее мы рисуем обычным циркулем еще один круг, который меньше внутреннего в два раза, то есть, раздвигаем циркуль на 15мм.

А теперь нам потребуется ровный кусок, фанеры или ДСП на который, мы положим нашу картонную заготовку для прорезания концом острого скальпеля или ножа, нанесенных карандашом наших частей. Прорезать нужно по кругу от внешнего края окружности к центральной точке, не далее иначе картон будет задираться. Прорезать нужно насквозь картона. Далее ножницами вырезаем внутренний круг нарисованный нами обычным циркулем. Полученные дольки отгибаем перпендикулярно заготовки.
Понятно, что таких заготовок нужно на каждый слой по две штуки, каждый раз замеры диаметров делаются вновь, так как от слоя к слою их значение меняется.
Далее меряем высоту тора и вырезаем две полоски картона такой же ширины.
Одну полоску вставляем внутрь тора, так что бы нахлест был не более 10мм.
Вторую полоску накручиваем одним слоем на внешнюю сторону тора с таким же нахлестом.
Надеваем обе круглые заготовки на торцы тора, крепим ниткой в трех-четырех местах по кругу.
И далее начинаем мотать.

Самые опасные места для пробоя это углы окружностей ТОРА внешний и особенно внутренний. Поэтому если во время намотки мы увидим, что провод может соприкасаться с проводом внутреннего слоя, особенно по внутреннему углу окружности ТОРА. То необходимо подложить под провод полоски такого же картона шириной 10мм. и длинной по 20-30мм., там, где это необходимо. На внешней стороне, как правила этого делать не приходится, так как внешняя сторона заготовки наслаивается на край и хорошо предохраняет провод от замыкания.

Вся разметка и прорезка картонных заготовок делается с матовой стороны картона, применять картон с двух сторон глянцевый не желательно.
Перед тем как начать мотать тор, на пальцы рук нужно намотать два слоя изоленты на оба сгиба мизинца и на сгиб указательного пальца, иначе будут огромные водяные мозоли.

Многих интересует, как рассчитать ТОР.

Дело в том что количество витков будет зависеть от качества железа но приблизительный расчет делается просто, как и у обычного трансформатора только коэффициент берем 20-30.
Ну, например измеряем высоту, она = 10см.
Измеряем толщину стенки, она = 5 см.
10х5=50см.
25/50=0,5 витков на 1вольт.
220х0,5=110 витков сетевой обмотки.
Теперь начинаем мотать сетевую обмотку, намотав приблизительно 90 витков пробуем включить в сеть, меряя при этом ток холостого хода.
Совсем несложно подключить кончик провода прямо на челноке.
Постепенно доматывая провод, доводим ток холостого хода до 50-100ма. и на этом прекращаем мотать, полученное количество витков и будет реально. Теперь это реальное количество делим на 220 и получаем реальное значение количества витков на 1вольт.
И в соответствии с этой цифрой рассчитываем все выходные обмотки.

Имейте ввиду, что при включении трансформатора в сеть первичный мгновенный бросок тока очень большой. И для того, что бы не спалить тестер нужно делать так. Сетевой провод подключаем через замкнутый тумблер параллельно тумблеру включаем тестер, включаем вилку в розетку и только потом размыкаем тумблер, что бы посмотреть ток холостого хода.

Кстати именно из за мощного первичного броска тока трансформаторы мощностью более 1 КВт., обязательно нужно включать с помощью схемы мягкого включения. Тем более схема эта очень проста.

Как намотать тороидальный трансформатор для мощного усилителя НЧ

Надоело уже собирать усилители НЧ на микросхемах, руки чешутся, и захотелось что-нибудь серьезное спаять. Задумал я паять транзисторный усилитель с двуполярным питанием. Источником питания будет служить линейный блок питания с тороидальным трансформатором, о намотке которого я буду рассказывать в этой статеечке.

Сначала нужно нам определится с мощностью усилителя, количеством каналов и сопротивления нагрузки.

Каналов у меня будет два, выходная мощность будет приблизительно 100Вт на канал, сопротивление нагрузки будет составлять 4Ом.

Можно не заморачиваться и взять трансформатор мощностью 300Вт, но это лишние размеры и масса. По хорошему, если усилитель класса АБ имеет КПД приблизительно 50%, то чтобы на выходе получить 100Вт, необходимо потребить 200Вт. Если два канала по 100Вт, то потребление будет 400Вт. Это все приблизительно, и с условием, что входным сигналом будет являться синусоида с постоянной амплитудой. Я не думаю, что среди разумных людей есть любители слушать ужасный писк в колонках.

Музыка, которую мы прослушиваем, имеет форму сигнала в виде синусоиды, которая меняется как по частоте, так и по амплитуде. Этот сигнал будет не всегда иметь максимальную амплитуду, в такие моменты будет заряжаться электролитический конденсатор источника питания, а на максимальных амплитудах разряжаться, тем самым можно сэкономить на мощности трансформатора. Опять же если вы не любитель слушать писк в акустической системе.

Вычислим мощность и напряжение нашего будущего трансформатора. Скачиваем и запускаем программу PowerSup .

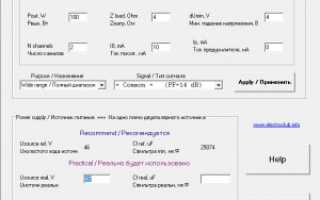

Заполняем в верхней части программы все поля, ток покоя ставим 10мА, ток предусилителя 0мА, назначение и тип сигнала выбираем по вкусу прослушиваемой музыки. Нажимаем “Применить”.

Программа произвела расчет напряжение холостого хода источника питания, а также емкость конденсаторов, эти номиналы имеют рекомендательный характер и даны для одного плеча.

Далее заполняем два нижних окошка в соответствии с рекомендательными величинами и нажимаем “Вычислить”. Получили выходное напряжение обмоток трансформатора, у меня 34,5В на каждое плече, ток вторичных обмоток 1,7А, параметры диодов и схему подключения.

С параметрами трансформатора мы определились, теперь скачиваем и запускаем программу Trans50Hz(3700) . Будем вычислять намоточные данные.

Сердечник у меня тороидальный и имеет размеры 130*80*25. Заполняем поля программы.

Амплитуду индукции выставляем 1.2 Тл, можно полтора (как в моем случае), это для ленточных сердечников, а для пластинчатых ставим 1 Тл. Этот параметр зависит от железа.

Плотность тока для класса АБ от 3.5- 4 А/мм2, для класса А 2.5 А/мм2.

Выставляем токи и напряжение вторичных обмоток, нажимаем рассчитать.

Итак, мы получили количество витков первичной и вторичных обмоток, а также диаметры проводов.

Можно обойтись без расчетов, мотать примерно 900 витков, и периодически обмотку включать в сеть 220В последовательно через лампу накаливания, с номинальным напряжением 220В.

Если лампа будет гореть, даже в пол накала, то мотаем дальше, периодически проверяя. Как только лампа перестанет светиться, необходимо замерить ток холостого хода (но уже без лампы, обмотку подключаем в сеть напрямую), который должен составлять 10-100мА.

Если ток холостого хода будет меньше 10мА, то это не очень хорошо. Из-за большого сопротивления трансформатор будет греться на нагрузке. Если ток будет превышать 100мА, то трансформатор будет греться на холостом ходу. Хотя есть трансформаторы с током холостого хода и 300мА, но они греются без нагрузки и ужасно гудят.

Можно приступать к самой намотке трансформатора. Мотать мне нужно 1291 виток первичной обмотки, проводом, диаметр которого составляет 0,6мм. Заметьте диаметр, а не сечение! У меня провод 0.63мм.

Обматываю тряпочной изолентой. Как-то раз я обмотал сердечник одной лавсановой лентой, без изоленты (или картона), после намотки нескольких слоев произошел пробой. Видимо передавило нижние слои провода, и повредился лак об острую кромку сердечника. Теперь всегда при намотке тороидальных трансформаторов, произвожу обмотку сердечника тряпочной изолентой.

Далее слой лавсановой ленты.

Лавсановую ленту можно купить в магазине, в виде рукава для запекания, который нарезается лентами с помощью лезвия бритвы и металлической линейки.

Берем деревянную линейку на 40см, пропиливаем оба края, чтобы на нее можно было намотать провод. Наматываем большое количество провода (мне пришлось несколько раз наматывать 1300 витков).

Далее определяемся с направлением обмотки, можете выбрать любое, но с условием, что все обмотки (первичная и вторичные) будут мотаться в выбранную вами сторону.

Я мотаю все обмотки по часовой, как на картинке.

Закрепляем скотчем, можно ниткой, свободный конец провода и мотаем виток к витку слой обмотки.

Припаиваем провода первичной обмотки. Изолируем места пайки и зачистки лака.

Дам вам один маленький совет. Припаивая провода, к выводам первичной обмотки выбирайте качественные и прочные провода, либо не припаивайте, а уложите их в диэлектрические трубки (термоусадка, кембрик). Пока я мотал вторичные обмотки, мои выводы из-за многократных изгибов отломились. Я брал провода от блока питания ПК.

Мотаем внахлёст 4-5 слоев лавсановой ленты, добытой из рукава для выпекания.

Не забываем записывать на листочек количество витков в каждом слое, чтобы не забыть. Ведь намотка трансформатора может продолжаться не 1-2 дня, а месяц или несколько месяцев, когда нет времени, и вы все можете позабыть.

Мотаем в том же направлении остальные слои провода, между которыми располагаем слои изоляции лавсановой ленты.

Места соединения необходимо паять и изолировать термоусадочной трубкой.

Когда намотаете необходимое количество витков первичной обмотки тороидального трансформатора, нужно подключить обмотку последовательно через лампу 220В к сети, как говорилось выше. Лампа не должна светиться. Если светиться, значит у вас малое количество витков, либо короткое замыкание между слоями или витками (если провод плохой).

Далее нужно померить ток холостого хода, но уже без лампы (конечно если она у вас не светилась). Рекомендуемый ток холостого хода 10-100мА.

У меня ток холостого хода 11мА.

Припаиваем отвод. Изолируем первичную обмотку от вторичной хорошенько, можно слоев 6-8 лавсановой ленты.

Вторичную обмотку можно мотать по расчетам, сделанным выше, либо следующим методом.

Берем тонкий провод и мотаем десятка два-три витков поверх “первички”. Далее включаем первичную обмотку в сеть и измеряем напряжение на нашей экспериментальной обмотке. У меня получилось 18 витков 2,6В.

Разделив 2.6В на 18витков, я вычислил, что один виток равен 0,144В. Чем больше витков на экспериментальной обмотке будет намотано, тем точнее расчет. Далее беру необходимую мне величину напряжения на одной из вторичных обмоток (у меня 35В) и делю на 0,144В, получаю количество витков вторичной обмотки равное 243.

Намотка “вторички” ничем не отличается. Мотаем в туже сторону, тем же челноком, только диаметр провода берем из расчетов выше. Мой диаметр провода равен 1,25мм (меньше у меня не оказалось).

Как только наберется нужное нам количество витков, включаем наш трансформатор в сеть и измеряем величину выходного напряжения, если она нас устраивает, то делаем отвод и продолжаем мотать вторую вторичную обмотку.

Можно сделать отвод и начать мотать новую вторичную обмотку, то есть, у вас получится четыре вывода “вторички”, а можно скрутить конец первой “вторички”, с началом второй “вторички”, как у меня. Зависит от того какое исполнение вам нужно и будете ли вы использовать по отдельности вторичные обмотки.

Намотав вторую “вторичку”, выставляем одинаковое напряжение между плечами относительно общего провода, увеличивая или наоборот уменьшая количество витков.

Изолируем выводы (термоусадкой или кембриком), изолируем обмотку лавсановой лентой. Все наша намотка тороидального трансформатора закончена. Я еще добавил одну обмотку на 12В, для запитывания различных устройств (пока не решил каких), например, предусилитель, темброблок, вентилятор, индикаторы.

Трансформатор продается. Цена 1500 руб. [email protected]

Программа для расчета силовых трансформаторов с частотой 50 Гц — Trans50Hz(3700) СКАЧАТЬ

Программа для расчета параметров блока питания (50Гц) PowerSup СКАЧАТЬ

Намотка тороидального трансформатора для УМЗЧ

Основным элементом блока питания является трансформатор. Иногда его можно приобрести в специализированных магазинах, на радиорынке либо через интернет. Но чаще всего трансформатор с необходимыми параметрами купить не удается. Для изготовления трансформатора самостоятельно вначале нужно определиться с типом железа. Наиболее распространены трансформаторы из Ш-образных пластин. Вместе с тем, трансформаторы на тороидальном железе (бублик из железной ленты) в сравнении с трансформаторами на броневых сердечниках из Ш-образных пластин имеют меньший вес и габариты. Также торы отличаются лучшими условиями охлаждения обмоток и повышенным КПД. При равномерном распределении обмоток по периметру тороидального сердечника практически отсутствует поле рассеяния и в большинстве случаев отпадает необходимость в экранировании трансформатора. Хотя при построении качественного усилителя экраном пренебрегать не стоит.

Кроме этого, даже на самом лучшем железе при индукции 15000 Гс в тороидальном трансформаторе ток намагничивания имеет форму импульсов с пикфактором 5. 50. Это является источником мощных помех с довольно широким спектром. Более-менее синусоидальным ток х.х. становится при индукции менее 6000 Гс для стали 3410 и 8000. 9000 Гс для 3425. Пониженная индукция заметно удорожает и утяжеляет трансформатор, что для серийной аппаратуры крайне нежелательно. Однако, для снижения помех в усилителе мощности звуковой частоты имеет смысл идти на снижение индукции в трансформаторе блока питания. В данном случае работает правило — «Чем меньше индукция, тем лучше».

Для расчета параметров тороидального трансформатора очень удобно пользоваться калькулятором. Он позволяет быстро посчитать параметры трансформатора, имея в наличии готовый тор. Для Hi-End УМЗЧ рекомендуется индукцию в сердечнике из российского (советского) железа не выбирать более 1,0 Тл. Для импортного железа (тор из старого ИБП) допустимо 1,2 Тл. В таком случае будет получена низкая магнитная наводка и минимальный акустический шум от трансформатора.

Перед намоткой тороидального трансформатора необходимо подготовить выбранный сердечник: вначале снять фаску полукруглым напильником со всех острых краев бублика, затем по торцу тора обвести карандашом и вырезать из плотной бумаги (открытки) щечки, приклеить щечки на боковинки тора, обклеить внешнюю и внутреннюю сторону сердечника обычной бумагой. Возможны другие варианты изоляции сердечника. Главное предотвратить возможное замыкание первичной обмотки на сердечник трансформатора в результате возможного продавливания изоляции и повреждения лака обмоточного провода на острых краях тора при намотке.

Для намотки тороидального трансформатора я использую челнок из дерева или текстолита на концах которого делаю вырезы в виде ласточкиного хвоста. Челнок легко изготовить из деревянной ученической линейки длиной 20 – 30 см. А чтобы она не треснула вдоль при намотке на нее моточного провода «ласточкин хвост» укрепляется бумажным скотчем (3 – 4 витка в поперек). При намотке вручную следует пользоваться проводами ПЭЛШО, ПЭШО. В крайнем случае можно применить широко распространенный моточный провод ПЭВ-2 или ПЭТВ-2. В качестве межобмоточной и внешней изоляции пригодны фторопластовая пленка ПЭТФ толщиной 0,01-0,02 мм, лакоткань ЛШСС толщиной 0,06-0,12 мм или батистовая лента, я же использовал фторопластовую пленку.

После намотки расчетного количества витков первичной обмотки желательно измерить ток холостого хода трансформатора. Для этого подключаем тестер последовательно с первичной обмоткой в режиме амперметра. Для избегания всяких ЧП последовательно с первичкой можно включить лампочку на 220 В и мощностью 40 Вт. Лампочка будет гореть если число витков мало. Если транс намотан правильно, то нить накала должна иметь розовый оттенок. Тороидальный трансформатор имеет большие пусковые токи, в момент запуска перегрузки могут достигать 160 раз. Поэтому запуск трансформатора необходимо делать не через тестер, а при помощи «перемычки», которая потом размыкается и ток начинает течь через тестер.

Для измерения тока холостого хода я использую следующую схему:

Последовательно с первичной обмоткой трансформатора включаю резистор номиналом 10 Ом, подаю напряжение сети и замеряю на нем падение напряжения. Соответственно ток холостого хода равен I=U/R. В моем случае 0,045 В / 10 Ом = 0,0045 А. или 4,5 мА.

Норма тока холостого хода для каждого трансформатора индивидуальна и обычно не превышает 50 мА при напряжении 220 В. Здесь основное правило — «Чем ниже ток х.х., тем лучше», тем форма тока холостого хода больше похожа на синус.

Для тороида в блоке питания УМЗЧ ток х.х.:

  • 20-30 мА — «удовлетворительно»,
  • 10-20 — «хорошо»,
  • меньше 10 мА — «отлично».

Для вычисления количества витков первичной обмотки любым подручным проводом (в моем случае мгтф) наматываю вторичную обмотку, подав сетевое напряжение на первичную обмотку замеряю напряжение на вторичной обмотке.

У меня на 4 витках вторички тестер показывает 0,581 В. Соответственно количество витков первичной обмотки будет равно: U сети х N вторички / U вторички. На момент измерений в сети было 230 В. В цифрах получаем: 230 В х 4 витка / 0,581 В = 1583 витка.

Еще пару слов о намотке трансформатора. В целях максимального уменьшения помех, излучаемых тороидальным трансформатором, необходимо равномерно заполнять моточным проводом каждый слой обмоток. Если первую половину обмотки вы укладывали витки вправо, то вторую половину обмотки витки необходимо укладывать влево, не меняя при этом направление укладки самих витков вокруг сердечника. Если необходимо намотать две одинаковые обмотки (характерно для УМЗЧ) на шпулю сматвается двойной провод, а затем со шпули укладываются витки двух вторичек одновременно, как показано на фото.

В моем случае три слоя первички уложены в одну сторону, и еще три слоя в другую. Выводы первички сделаны как можно ближе друг к другу. Две вторички намотаны аналогично, два слоя укладывались в одну сторону и еще 2 слоя в другую. С соблюдением данных правил мною был изготовлен тороидальный трансформатор мощностью 120 Ват для усилителя Василича с N-канальным выходным каскадом Алексея Никитина, обеспечивший минимальные наводки на входные цепи УМЗЧ.

Буду рад если мой опыт изготовления тороидальных трансформатором будет полезен Вам.

Способ намотки тороидального трансформатора

Предлагается упрощенный способ намотки повышающего тороидального трансформатора для использования его в электронных самоделках. На примере изготовления образца, рассматривается технология и процесс намотки трансформатора с помощью простого намоточного станка, что обеспечивает вариант менее трудоемкого изготовления трансформатора, возможно и с некоторым снижением его характеристик.

В практике радиолюбителя часто появляется вопрос, какой трансформатор использовать в изготовляемом устройстве. Приобрести трансформатор с нужными параметрами обычно не удается, поэтому его приходится наматывать самому, полностью или перематывать из имеющихся в наличии. При этом приходится выбирать конструктивное исполнение трансформатора — броневой, стержневой или тороидальный (кольцевой).

Среди приведенных конструкций, тороидальный трансформатор имеет немало преимуществ — это компактность, хорошее соотношение между размером и мощностью, а также высокий КПД. Но имеются и минусы — такая конструкция трансформатора трудоемка в изготовлении, особенно при намотке обмоток с большим коэффициентом трансформации, да еще и для современных малогабаритных импульсных устройств.

Для намотки тороидального трансформатора можно использовать автоматизированный механизм с кольцевым расцеплением или мотать обмотки вручную с помощью челнока – катушки. Первый вариант позволяет мотать быстро и без усилий, но мероприятие дорогостоящее, а самостоятельное изготовление такого механизма для разовых использований нецелесообразно. Второй способ проще, но требует много времени и терпения. Поэтому радиолюбители опасаются браться за изготовление своими руками тороидального трансформатора, тем более что намотать открытую катушку броневого трансформатора намного проще, используя недорогой ручной намоточный станочек.

Хотя это сравнение справедливо лишь в том случае, если не стоит первоочередная проблема — приобретение подходящего ферритового сердечника.

Для выхода из положения, рассмотрим предлагаемый процесс намотки повышающего тороидального трансформатора, позволяющий уменьшить трудоемкость его изготовления. Это стало возможным за счет давно опробованного способа — разделения кольцевого сердечника на две части и раздельной намотки половинок. Кроме того, в изготовлении обмоток поможет намоточный станок.

Цель работы – изготовление импульсного повышающего тороидального трансформатора со средним выводом в первичной обмотке.
Будем считать, что расчет тороидального трансформатора уже выполнен (Интернет в помощь), переходим к его изготовлению.

Изготовление трансформатора

Для этого необходимо:
— Сердечник — ферритовое кольцо (в примере М2000НМ-210182 38 х 24 х 7);
— Лакированный обмоточный провод ПЭТВ (ПЭЛ) 0,10…0,15;
— Лакированный обмоточный провод ПЭЛ 0,7…1,0;
— Изоляция — скотч, фторопластовая лента, изолента;
— Кусочки провода в толстой изоляции;

1. Разделение сердечника на две части

Осмотрим тороидальный сердечник на отсутствие заусениц, неровностей и трещин, при необходимости притупим надфилем или наждачной бумагой острые кромки.

Разделим сердечник трансформатора — ферритовое кольцо, на две равные части. Для этого, по линии разметки, с помощью надфиля нанесем неглубокие риски. Слегка зажав в тиски через картонные или пластмассовые прокладки, нижнюю половину кольца (по линии разделения), с небольшим усилием надавим на верхнюю половину кольца плоским предметом, например, деревянной планкой. Получим две аккуратные половинки.

2. Изоляция сердечника

С помощью канцелярского скотча или фторопластовой ленты изолируем в 5-7 слоев половинки сердечника.

3. Условия намотки

— Намотка всех обмоток выполняется в одном направлении. Намотка каждой половинки сердечника является как бы продолжением обмотки другой половинки.
— Одноименные обмотки в каждой из половинок сердечника идентичны.

4. Намотка первичной обмотки

Двумя проводами ПЭЛ 0,7…1,0 одновременно, мотаем по 5-7 витков первичной обмотки, на каждой из половинок сердечника. Провод как можно плотнее прижимаем к сердечнику, витки равномерно распределяем по площади. Положение обмотки сразу же фиксируем скотчем от перемещения. Затем, первичные обмотки трансформатора окончательно изолируем в 5-7 слоев скотча.

5. Намотка вторичной обмотки

Намотка вторичной обмотки выполняется в следующем порядке.
— Припаять кусочек гибкого монтажного провода к началу провода обмотки трансформатора;
— Изолировать и закрепить скотчем место пайки на сердечнике;
— С помощью приспособления, на каждой из половинок сердечника, выполнить намотку по половине числа витков вторичной обмотки.
— Каждый слой обмотки изолируется от последующего в 4-5 слоев изоляции.
— В конце обмотки, также припаять кусочек монтажного провода, изолировать и закрепить скотчем место пайки.
— Окончательно изолировать в 5-7 слоев скотча вторичные обмотки трансформатора.

6. Приспособление для намотки

Приспособление для намотки полукольцевого сердечника выполнено на базе старого ручного намоточного станка «Счетмаш» (цена 7 руб). Оно позволяет стабилизировать положение обмоточного провода при намотке, иметь аккуратное расположение витков в обмотке, бОльшую скорость в работе и четкую фиксацию на механическом счетчике числа выполненных витков в обмотке.

Таким образом, вращение рукоятки намоточного станка переходит в эллипсное перемещение ведущего наконечника (без его вращения) с намоточным проводом и выполняется равномерная укладка витков в обмотку.

Изменением расположения кронштейна по длине рычага, можно изменить размеры осей эллипса, что поможет оптимизировать процесс намотки при изменении диаметра кольцевого сердечника.

Для равномерного натяжения провода при укладке, желательно на провод, между катушкой и подающей трубкой, положить небольшой груз, например, тканевую салфетку.

Используя станок, быстро и аккуратно выполняем намотку одинаковых вторичных обмоток на обеих половинках сердечника.
С помощью тестера проверяем целостность обмоток.

7. Сборка трансформатора

Сердечники с обмотками соединяем вместе по месту излома, предварительно нанеся клей на места стыка. Стягиваем половинки изолентой и сушим конструкцию.

Для выполнения цели работы — изготовления повышающего трансформатора со средним выводом в первичной обмотке, последовательно соединяем соответствующие обмотки на обеих половинках сердечника (конец одной с началом другой).

Соединение первичных обмоток даст средний вывод для работы трансформатора, а соединение вторичных обмоток заизолируем и спрячем между обмотками. Свободные концы обмоток подключим к схеме. Тороидальный трансформатор готов.

8. Испытание трансформатора

Для испытания трансформатора, навесным монтажом соберем двухтактный автогенератор на полевых транзисторах и выпрямителе на высоковольтных диодах КЦ106. К генератору подключим блок из трех последовательно соединенных никель-металлогидридных (NiMH) аккумуляторных элементов (по 1,2 В).

Включим питание, на выходе выпрямителя образуется дуга высоковольтного разряда. Делаем вывод – изготовленный импульсный повышающий тороидальный трансформатор выполняет свою функцию.

Намотка тороидального трансформатора

Для преобразования тока на сегодняшний день используют разнообразные устройства Тороидальный трансформатор – это наиболее распространенное устройство, которое применяется не только для сварочного аппарата. Намотка тороидального трансформатора считается популярной услугой.

Чтобы выполнить намотку тороидального трансформатора в домашних условиях, вам следует прочесть нашу инструкцию.

Конструкция трансформатора

Этот замечательный трансформатор был изготовлен еще Фарадеем. Тороидальный автотрансформатор – это специальный прибор, который предназначен для преобразования переменного тока. Использовать их можно в разнообразных линейных установках. Это электромагнитное устройство может быть однофазным и трехфазным.

На этом фото вы сможете увидеть, что конструкция состоит из следующих элементов:

  1. Металлический диск, который изготовлен из рулонной магнитной стали.
  2. Специальные резиновые прокладки.
  3. Выводы первичной обмотки.
  4. Вторичная обмотка.
  5. Изоляция, которая располагается между обмотками.
  6. Экранирующая обмотка.
  7. Дополнительный слой, который располагается между первичной и экранирующей обмоткой.
  8. Первичная обмотка.
  9. Изоляционное покрытие сердечника.
  10. Тороидальный сердечник.
  11. Предохранитель.
  12. Крепежные элементы.
  13. Слой покрывной изоляции.

Чтобы соединить обмотки производитель использует магнитопровод. Этот тип преобразователя квалифицируется по: назначению, охлаждению и типу магнитопровода. По назначению можно разделить на импульсный, силовой и частотный преобразователь. По охлаждению трансформаторы воздушными или масляными. Если вам будет интересно, тогда можете прочесть про тороидальный трансформатор.

Устройство этого типа может использоваться в стабилизаторах или системах охлаждения. Главным отличием конструкции будет считаться количество обмоток, которое содержит трансформатор. Кольцевая форма считается наиболее распространенной. В этом случае намотка тороидального преобразователя выполняется равномерно. Благодаря этому расположению катушек преобразователь охлаждается быстро и не будет нуждаться в использовании кулеров.

Достоинства тороидального трансформатора

Если вы планируете использовать тороидальный трансформатор, тогда помните, что он может иметь ряд преимуществ:

  1. Конструкция имеет небольшие габариты.
  2. Сигнал на торе считается достаточно сильным.
  3. Обмотки могут иметь небольшую длину. Но из-за этого при работе вы сможете услышать определенный фон.
  4. Простота в самостоятельной установке.

Преобразователь может использоваться, как сетевой трансформатор, зарядное устройство или блок для галогенных ламп. При необходимости вы можете прочесть про принцип действия трансформатора тока.

Если вы желаете получить детальную информацию о том, как выполнить намотку тороидального трансформатора своими руками, тогда необходимо посмотреть видео, которое расположено ниже:

Намотка тороидального трансформатора

Изготовление тороидального трансформатора может выполнить, даже молодой электрик. Намотка не представляет ничего сложного. Вот инструкция, которая поможет узнать, как правильно мотать тороидальный магнитопровод для полуавтомата:

  • Для намотки трансформатора на ферритовом сердечнике, вам необходимо использовать специальный станок. Он позволяет значительно ускорить работу и при этом вы легко сможете уменьшить вероятность соскока железа. Его можно выполнить по типу зажима для накрутки провода.
  • Латры, которые нужны для намотки должны иметь одинаковые размеры. При наматывании вам необходимо следить, чтобы между витками не было свободного места. Если силовой трансформатор будет иметь небольшие щели, тогда их можно заполнить железными листами от другого трансформатора.

  • После намотки железа необходимо приварить специальные выводы. Чтобы приварить изделие будет достаточно 2 или 3 сварочных точки.
  • Теперь вам необходимо промазать торцы магнитопровода с помощью эпоксидного клея. При необходимости кромки можно округлить.
  • Поверх усилителя вам следует намотать изоляцию. Чтобы выполнить намотку можно использовать лист картона. Присоединить его можно с помощью малярного скотча. Повторить это действие необходимо по всей площади картона.
  • Теперь вы можете намотать изоленту, которая выполнена из текстиля. Поверх слоя также можно использовать малярный скотч.
  • К последнему этапу относится намотка провода выбранного сечения. Рассчитать количество витков вы сможете с помощью специальной программы. После накрутки изделие необходимо покрыть лаком NC.

  • Изоляция для тороидального трансформатора должна быть выполнена из лакоткани или текстильной изоленты. Эта обмотка называется вторичной и ее также следует покрыть лаком. Это действие следует продолжать до появления необходимого уровня витков.

  • Провод для вторичной обмотки обычно имеет большое сечение. Если сетевой трансформатор нужен для дуговой сварки, тогда в конце следует добавить необходимое количество витков.

Один виток способен переносить 0,84 Вольт. Схема намотки тороидального трансформатора выполняется следующим образом:

Так вы сможете легко самостоятельно сделать тороидальный трансформатор 220 на 24 вольта. Эту схему вы легко сможете подключить, как для дуговой, так и для полуавтоматической сварки. Все параметры необходимо рассчитывать исходя из сечения провода. Характеристики устройства также позволяют производить ступенчатую регулировку. Среди его достоинств можно встретить достаточно высокую производительность и доступность.

Обзор цен

Купить тороидальный трансформатор HBL-200 можно практически в любом городе. На фото ниже вы сможете увидеть стоимость преобразователя:

Надеемся, что наша информация будет полезной и вы сможете правильно выполнить намотку тороидального трансформатора. Как видите, намотка тороидального трансформатора не занимает много времени.

голоса
Рейтинг статьи
Читать еще:  Как правильно клепать заклепки клепальником?
Ссылка на основную публикацию
Adblock
detector
