Как правильно клепать заклепки молотком?

Как заклепать заклепку – автоматические и ручные методы для разных материалов

На сегодняшний день самый надежный вариант крепежных соединений – неразъемный, и, имея на руках специальные инструменты, можно не задумываться над вопросом, как заклепать заклепку. Далее мы расскажем, как именно выполняются подобные крепежи.

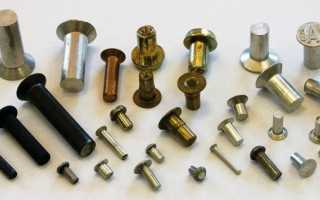

1 Существующие виды клепок – типы и назначение

Что собой представляет этот крепеж? Изначально, исторически, это металлический стержень, реже – пластинка. Всегда с закладной головкой с одной стороны (шляпкой, ограничивающей движение элемента в отверстии) и замыкающей – на другом конце. Впервые использовался для изготовления доспехов, таких как латы и кольчуги, а также для соединения некоторых элементов холодного и раннего огнестрельного оружия. Если закладная головка имеется изначально, то замыкающая возникает вследствие процесса осадки (расклепывания) или же при помощи специального инструмента за счет деформации вытяжным стержнем. Логично, что осадка применяется к литым или штампованным, цельнометаллическим элементам, а деформация стержнем возможна только при использовании пустотелых (трубчатых) вытяжных заклепок. Также существуют взрывные и разрезные варианты.

Итак, мы знаем, что рассматриваемые нами крепежные элементы являются неразъемными, что обеспечивает зачастую высокую надежность. Но прочность соединения зависит в первую очередь от материала, поэтому мы сначала рассмотрим разновидности клепок именно по этой характеристике. Наиболее распространенные – алюминиевые крепежи, во многих производственных процессах, а также в ряде ремесел используются медные и латунные стержни. Все эти материалы не имеют высокую степень надежности и годятся лишь там, где нет больших нагрузок, для крепежа декоративных деталей. Помимо прочего, существуют стальные клепки, в том числе и из нержавейки, они обеспечивают достаточно прочное соединение и пригодны даже для сборки несущих конструкций и машиностроения.

Очень важно при монтаже металлических деталей использовать клепки из того же материала, что и соединяемые элементы.

2 Способы применения – как соединить 2 пластины?

Прежде, чем использовать заклепки, нужно знать, как правильно клепать те или иные детали. Существует немало способов соединения, но делятся они, как правило, на 3 вида. Прочные крепежи используются исключительно там, где присутствуют определенные нагрузки. Герметичные, как это понятно из названия, нужны для того, чтобы обеспечить герметичность в местах соединения листов или каких-либо деталей. И, наконец, прочно герметичные выполняют обе функции. Следует отметить, что для второго типа, то есть для герметичных заклепок, закладные головки делают усиленными.

Наиболее распространенный способ соединения – внахлест, при этом применяется он не только к листовому прокату, но и к деталям сложной формы. Этот вариант также называют односрезным. Под воздействием разнонаправленных нагрузок, например, при растягивании, такой шов может легко деформироваться. Более прочным является соединение встык, с использованием одной или двух (по обе стороны от шва) накладок, но такой вариант, называемый также многосрезным, сильно утяжеляет конструкцию и приводит к большему расходу материала. Установка заклепок при крепеже может быть цепной или шахматной, вторая более надежная, но очень трудоемкая.

Закладные головки бывают самых разных форм. Наиболее часто используемые – полукруглые и потайные. Первые полностью перекрывают собой отверстие, как шляпка винта, а для вторых канал развальцовывается с тем, чтобы имеющая форму перевернутого срезанного конуса головка полностью поместилась в лунке. Во втором случае поверхность детали остается гладкой, поскольку клепание происходит заподлицо, и разрушение таких заклепок становится затруднительным. Также существуют полупотайные форм-факторы (с небольшой округлой выпуклостью), плоские, плоскоконические, конические и овальные.

3 Простое решение – используем механический клепальный инструмент

Наиболее часто сегодня используются вытяжные клепальные элементы, которые особенно удобны, если необходимо прикрепить деталь к поверхности, противоположная сторона которой недоступна. Они представляют собой трубку с развальцовкой на одном из торцов (аналог закладной головки), в канале которой проходит стержень со шляпкой на ровном конце клепки. С развальцованной стороны выдвинута большая часть стержня, с которой и происходит сцепление зажима инструмента, для последующего протягивания сквозь трубку. Ровный ее конец сминается шляпкой стержня и образует замыкающую головку.

Однако следует учитывать, что при соединении двух деталей вытяжной клепкой расширяется и ее канал, поэтому края отверстий должны быть прочными, не подвергающимися деформации. Поэтому для крепежа пластин из достаточно мягкого материала, будь то пластик или алюминий, должны применяться закладные втулки из стали или же шайбы с обеих сторон соединяющихся деталей. То же касается и соединений, которые должны быть подвижными, шарнирными, к ним также применимы в комплексе с шайбами втулки, причем длина их должна превышать суммарную толщину скрепляемых пластин.

4 Соединение при помощи цельнометаллических клепок – оковка головок

В отличие от вытяжных, обычные литые или штампованные клепальные элементы нужно устанавливать с применением определенных прилагаемых к замыкающему концу усилий. Это может быть прессование или же целенаправленные удары для расплющивания выходящего из отверстия конца стержня. Второй вариант больше всего напоминает ковку, тем более что выполняется он холодным или горячим способом. Если толщина клепки не превышает 1 сантиметр, можно использовать холодную оковку замыкающей головки. Если же диаметр больше 10 миллиметров, то необходимо накаливание крепежного элемента для облегчения расплющивания его конца.

Как правило, перед тем, как расклепать горячим способом заклепку, ее нагревают в горне, после чего устанавливают в отверстие и несколькими сильными ударами делают плоскую замыкающую шляпку. При этом снизу должна располагаться наковаленка с лункой под закладную головку. Для холодного способа применяется специальный инструмент – боек с лункой полукруглой формы, при помощи которого формируется ровная полусфера путем деформации выходящего из отверстия конца в пределах выемки. Оковка обычным молотом дает такой же результат, если бить по торцу, направляя удары слегка вскользь, от центра к краям, но такая головка будет менее аккуратная.

5 Как удалить заклепку – несколько доступных способов

Как мы уже говорили, рассматриваемый тип соединения является неразъемным, однако, если все-таки необходимо разобрать конструкцию, детали которой склепаны между собой, можно использовать несколько разных методов. Самый распространенный, который обычно применяется к вытяжным, взрывным и разрезным типам крепежей, а также там, где имеют место потайные головки – высверливание. Для этого сверло, соответствующее предположительному или точно известному диаметру отверстия, устанавливается точно в центр закладной или замыкающей головки, после чего делается лунка на необходимую глубину или же сквозной канал. После этого несколькими точными ударами можно легко выбить клепку.

Второй способ несколько трудоемкий, однако, вполне эффективный для головок, которые хорошо видны над поверхностью, то есть для полукруглых и конических. Вам понадобится специальное зубило, напоминающее формой стамеску, с помощью которого необходимо срубить шляпку, нанося резкие и сильные удары по тыльному концу рукоятки. Также может подойти и остро заточенная стамеска, однако этот инструмент рекомендуется использовать только для заклепок небольших диаметров. Крепежные элементы со стержнем около 1 сантиметра и более таким способом срезать очень сложно.

Самый простой метод для удаления заклепок с выступающими головками – применить угловую шлифовальную машину, в просторечии именуемую болгаркой. На нее лучше всего установить для этой цели отрезной диск, и, подведя сбоку к головке, аккуратно срезать ее. Если при этом есть вероятность повредить поверхность детали, с которой удаляется соединение, рекомендуется использовать грубый шлифовальный диск, при помощи которого головка просто аккуратно стачивается до основания. Далее, установив любой достаточно острый инструмент, например, пробойник, можно сильным ударом молотка легко выбить стержень заклепки из отверстия.

УАЗ 31512 К700 › Бортжурнал › Половой пост часть 2 или кузовной ремонт с минимальными затратами денег (и только их, но не времени)

Находясь не в состоянии потратить около 30 000 рублей на вменяемый сварочный полуавтомат я задался вопросом, как еще можно скрепить кузовные элементы?

Вариантов скрепления кузовных деталей на самом деле достаточно много:
1. Сварочный инвертор. Отказался от сварки кузовщины инвертором после нескольких безуспешных попыток сварить тонкий металл между собой, даже с электродом 2мм, и токе 40-50 ампер глазом не успеешь моргнуть как прожигаешь даже хороший металл насквозь, поэтому пришлось отбросить, в назидание будущим поколениям: сварочный инвертор ну никак не поможет вам в кузовном ремонте, если хотите варить кузовщину то берите полуавтомат, не тешьте себя напрасными надеждами что сможете набить руку и инвертором варить кузовщину.
2. Точечная сварка — сложно реализуемый и не всегда доступный вариант сварки в гаражных условиях, можно сделать такой аппарат из инвертора, но на месте его использовать врядли получится. Да и не для всех условий сварки это подходит, например не сваришь встык, а можно варить только внахлест, опять же куча настроек длительности и силы импульса… не вариант
3. Полуавтомат из инвертора — не тратьте время, вкратце мораль басни такова что инвертор это источник тока, а полуавтомат это источник напряжения, совсем разные принципы и идеологии сварочного процесса, даже если получится удержать дугу, то это будет нестабильный и неуниверсальный сварочный процесс
4. Тиг сварка из инвертора — есть такие сварочники с функцией тиг, мой один из таких, вообще идея реализуемая, но в моем маленьком гараже держать баллон на 40 литров с аргоном ну совсем неохота, а с учетом стоимости горелки и редуктора и баллона (5 000 + 1500 + 2500 = 9 000), для сварки небольших объемов тонколистового металла вполне себе может заменить полуавтомат, но баллон :-((( вообще самый универсальный способ сварки, варить можно что угодно, но в скорости уступает полуавтомату конечно.
5. Болтовое соединение — вполне себе неплохой способ соединения металлов, но минус его только в том что шляпки болтов будут выступать сильно далеко наружу, что может оказать негативное влияние на функциональность конечной заготовки. Зато есть огромный плюс в том что соединение получается разборным и обслуживаемым, но врядли это будет существенным аргументов в пользу этого метода для кузовного ремонта, так что от этого способа я тоже отказался
6. Заклепки — ну и наконец способ, который я избрал в качестве рабочего для своего случая, это заклепки. Дешево (заклепочник 1500 + сами клепки по 1-2 рубля за штуку + сверла в среднем 60-70 руб за штуку на сотню отверстий). Из минусов только высокие трудо/времязатраты, а времени у меня хоть отбавляй, в сибири 10 месяцев в году зима а в остальное время идет дождь

По способу закрепления на детали заклепки бывают следующих видов
1. под молоток — старый вариант, так клепают самолеты и корабли, в том числе космические, для установки такой заклепки сверлим отверстие, суем туда заклепку, упираем заклепку в какой нибудь твердый предмет и метким ударом молотка с обратной стороны расклепываем ее внутри детали
2. резьбовые — сверлим отверстие, суем туда заклепку, закручиваем в заклепку специальный болт и крутим, пока заклепка не расклепается внутри детали,
3. вытяжные — самый простой вариант, сверлим отверстие, суем туда заклепку, и расклепываем ее заклепочником.

Понятное дело что клепать уаз молотковыми заклепками — уж сильно неоправданные трудозатраты, резьбовые отбрасываем потому как по сути это болтовое соединение, только вместо гайки выступает заклепка, остаются вытяжные.

Плюсы вытяжных заклепок:
1. «самолетная» технология, проверенная и надежная, сами клепки не очень сильно выступают из детали
2. прочность соизмеримая со сваркой (про прочность ниже)
3. не деформируется клепаемая деталь
4. ДЕШЕВО… очень
5. можно соединять несколько слоев деталей
6. можно соединять достаточно толстые детали

Минусы вытяжных заклепок:
1. очень высокие трудозатраты
2. очень высокие временные затраты
3. негерметичное соединение, то есть между деталей надо предусмотреть нержавеющую прокладку, сами клепки надо промазывать герметиком или мастикой чтобы стали герметичными
4. трудно клепать сложные формы, клепки лучше всего применять для крепления деталей внахлест, и это не всегда удобно, особенно в современных машинах, для крепления деталей встых подойдет только полуавтомат, для уаз еще можно подклепать, но для современных машин можно клепать только то, что не видно глазу.

Материал вытяжных заклепок и их выбор
1. говнолиновые — сделаны из слов продавцов леруа мерлена, касторамы, бауцентра продаются там же, состоят такие заклепки как правило из непонятной смеси непонятных металлов, обладают непредсказуемыми характеристиками, предсказуемо высокой ценой, годятся разве что для крепления унитаза к потолку, который закономерно упадет вам на голову когда вы захотите посрать. Образуют гальваническую пару с феррумом, сталью, железом если хотите. Выгнивают вместе с отверстием, при условии периодического взаимодействия с водой за 2-3 года.
2. стандартные аллюминиевые (со стальным или аллюминиевым сердечником) — такие заклепки сделаны из сплава аллюминия, обладают предсказуемыми характеристиками, продаются в магазинах проф строительных материалов, или инструментальных магазинах. Также как и первый вариант плохо подходят для крепления железа т.к. гальванизируют с ним. Ими можно крепить неответственные соединения, которые если отвалятся то не жалко переклепать. Выдерживают самую низкую нагрузку. Клепаются самым обычным
3. стальные — заклепки сделаны из обычной стали, сердечник стальной, выдерживают бОльшие нагрузки, чуть дороже чем люминиевые, требуют усиленного заклепочника, который стоит пару касарей.
4. нержавейка — заклепки не ржавеют, гальванических пар не образуют, выдерживают нагрузки сравнимые со сваркой, требуют хорошего заклепочника, и стоят как космический корабль :-))) шутка, примерно по 4-5 рублей за штуку, но они того стоят

Теперь о прочности вытяжных заклепок в цифрах, то есть килограммах

Я для себя определился что меня устроит прочность заклепки из нержавейки диаметром 4мм.
С материалом и толщиной определились, теперь определяемся с длиной заклепок

Теперь надо определиться с шагом и расстоянием между заклепками.

Где d это диаметр гильзы заклепки.

Дальше надо определиться с порядком заклепывания для того чтобы не было люфтов и расстояний между скрепляемыми плоскостями, то есть нам надо выбрать слабину между скрепляемыми деталями, для этого идем в любой магазин продающий метизы и покупаем там болты на 4мм 2х видов длиной 10 мм и 20 мм, далее, по мере того как мы сверлим отверстия мы стягиваем детали при помощи болтов, в итоге перед заклепкой у нас будет собранная конструкция, только вместо заклепок у нас будут болты, болтами намного проще стягивать детали, клепки плохо стягивают, но хорошо держат, поэтому по мере сверления стягиваем болтами, а дальше, когда вся деталь полностью готова но станута болтами, то, на место болтов ставим заклепки, делаем это таким образом что сначала снимаем болты через один, и в первый проход получится примерно половина заклепок и половина болтов, потом во второй проход снимаем все болты и по мере разболтовывания ставим на место болтов заклепки. В итоге у вас получится прочная, почти монолитная конструкция с минимумом люфтов.
Удачи вам в клепании. Перед сборкой для клепания, надо обязательно промазать все места стыков щелевым герметиком или битумной мастикой

Как правильно клепать заклепки молотком?

В современных конструкциях все реже встречаются полнотелые заклёпки (например, отечественные стандарты ГОСТ 10299 и ГОСТ 10300 или немецкие DIN 660 или DIN 661). Мы идём по пути упрощения и экономии ресурсов, поэтому технология вытяжных заклёпок, появившаяся в середине прошлого века, не просто прижилась, но заняла прочные позиции на рынке неразъёмных соединений. Более подробно вытяжные или слепые заклёпки мы рассматривали в статье “Вытяжная заклёпка | Общая информация”, поэтому сегодня отметим лишь ее главные преимущества:

• Вытяжную заклёпку любого размера можно устанавливать в одиночку. Множество современных инструментов позволяют выполнять эту процедуру даже одной рукой.
• Вытяжную заклёпку можно устанавливать в слепое отверстие (когда у вас нет доступа к обратной стороне рабочей поверхности). Отсюда происходит название, используемое в отечественных стандартах ГОСТ: “Слепая заклёпка”.
• Вытяжную заклепку легче высверлить, если вдруг понадобилась замена.
• Наличие в свободной продаже — это тоже плюс: тяговую заклепку можно купить практически в любом магазине крепежа или на строительном рынке.

Однако есть сферы в которых не обойтись без старой доброй полнотелой заклёпки или, как её часто называют “забивной заклёпки”.

У полнотелой заклёпки есть свои преимущества:

• Она образует достаточно плотное герметичное соединение. В процессе установки заклёпка плотно обжимает соединяемые поверхности и полностью заполняет собой отверстие в соединяемых материалах.
• Полнотелая заклёпка состоит из одного материала (нет комбинации материалов, как у вытяжной заклёпки), что снижает риск возникновения электрокоррозии.
• Большой выбор материалов — заклёпка производится не только из алюминия, меди, нержавеющей и углеродистой стали (самые распространенные материалы для производства вытяжных заклёпок), но и кислотостойкой стали AISI 316 (A4), меди, латуни, титана. Добавим сюда большее количество возможных вариантов покрытия заклепки.
• Полнотелую заклёпку гораздо сложнее высверлить, что повышает антивандальные свойства всей конструкции.
• Ну и, наконец, “заклёпка под молоток” просто выглядит красиво! При правильной установке, мы получаем очень аккуратное соединение, которое хорошо выглядит с обеих сторон.

Инструмент для установки цельнометаллических заклёпок

С полнотелыми заклёпками всё понятно, теперь давайте посмотрим, как и чем их устанавливать — как раз об этом наша сегодняшняя статья.

Одно из названий цельнометаллической заклёпки — “заклёпка под молоток”. Именно при помощи молотка чаще всего устанавливается этот вид заклёпок. Конечно, есть еще и ручные и пневмогидравлические пресс-заклёпочники, но о них речь пойдёт в другой статье. Сегодня же мы говорим о заклёпочных пневмомолотках.

Клепальный молоток

Пневматический клепальный молоток представляет из себя пневматическую поршневую машину ударного действия. Ключевыми характеристиками клепального молотка являются сила ударов (от этого зависит, максимальный размер заклёпки, которую способен устанавливать тот или иной инструмент) и их частота (скорость работы). В свою очередь, эти величины определяются давлением подаваемого воздуха, а также диаметром поршня и длиной ствола инструмента. Чем выше давление, тем выше частота ударов. Большинство клепальных молотков работают с давлением 6,2 Бар (90 PSI), однако для более точной настройки частоты ударов можно использовать регулятор подачи воздуха — зачастую он уже включен в комплект поставки инструмента. Установив такой регулятор непосредственно на входе сжатого воздуха в инструмент, мы получаем возможность настраивать частоту ударов молотка исходя из требований нашего технического задания — позднее мы разберём, почему это важно.

Большинство клепальных молотков ударного действия, запускаются нажатием спускового крючка. Практически у всех современных моделей, спусковой крючок обладает определённой степенью чувствительности — это позволяет более тонко регулировать частоту ударов пневмомолотка контролируя усилие, с которым палец нажимает на спусковой крючок. Помимо давления воздуха важную роль играют диаметр поршня и длина ствола пневмомолотка: чем длиннее ствол пневматического клепального молотка, тем больше рабочий ход поршня, соответственно, тем выше сила ударов, но ниже их частота. Диаметр поршня также важен — чем больше диаметр, тем сильнее импульс ударной силы.

Чаще всего молотки классифицируются именно по длине ствола. Если вам уже приходилось выбирать клепальный молоток, вы наверняка обращали внимание, на то, что в модели или артикуле молотка обычно присутствует символ “Х” перед которым идёт определённая цифра. Это ни что иное, как обозначение длины ствола клепального молотка в дюймах, например, в артикуле молотка AIRPRO RH-9504XK обозначение “4Х” говорит о том, что длина ствола молотка равна 4″ дюймам (примерно 102 mm). Наиболее распростанённые диаметры поршней клепальных молотков — 1/2″ дюйма (12,5 mm) и 3/4″ дюйма (19 mm). Молотки с диаметром поршня в 1/2″ дюйма предназначенных для работы с заклёпками малых размеров (обычно диаметром до 3/16” или 5 mm). Поршень диаметром 3/4″ дюйма больше подойдёт для работы с заклёпками диаметром более 5 mm.

Помимо самого клепального молотка, для установки полнотелых заклёпок понадобится оснастка — ударные оправки и концевые пружины.

Ударные оправки для клепального молотка

По типу заклёпок, ударные оправки (их еще называют ударник или боёк) можно поделать на два типа — оправки для заклёпок с полукруглой головкой и оправки для заклёпок с потайной или плоской головкой. Конечно, существуют специальные виды оправок, например, угловые оправки для установки заклёпок под углом, но подобные вещи встречаются редко и используются в особых случаях. Оправка для заклёпок с потайной головкой или “пятак” считается универсальной — она подойдёт для заклёпок с плоской и потайной головкой любого размера. К выбору оправки для установки заклёпок с полукруглой головкой следует подойти более ответственно — под каждый диаметр заклёпки понадобится ударная оправка соответствующего размера и для получения качественного соединения важно этот порядок соблюдать.

Концевые пружины для клепального молотка

Концевые пружины, в свою очередь, служат для удержания ударной оправки в стволе клепального молотка. Пружины являются расходным материалом, потому что со временем имеют свойство растягиваться — подумайте об этом при заказе инструмента — есть смысл сразу взять пружину про запас. Концевые пружины встречаются двух видов. Прямая пружина имеет форму цилиндра и является универсальной — она служит для удержания ударных оправок, как для заклёпок с потайной головкой, так и для заклёпок с полукруглой головкой. Коническая концевая пружина имеет форму конуса и служит для удержания оправок только для заклёпок с полукруглой головкой. Прямая пружина немного слабее и обычно приходит в негодность немного быстрее, поэтому мы рекомендуем оставить её для работы именно с потайными заклёпками, тем более, что чаще всего в комплекте поставки клепальных пневматических молотков вкладываются пружины обоих типов.

ВЫБОР клепальнОГО молотокА

Теперь, когда есть понимание, от чего зависит рабочий диапазон клепального молотка, можно сделать выбор, отталкиваясь от вашего технического задания. Вот несколько моментов, на которые стоит обратить внимание:

Проще всего ориентироваться на рабочий диапазон, указанный производителем. На заводе уже просчитали всё за нас и указали в спецификации изделия для заклёпок какого размера (обычно указывается максимальное значение) предназначен данный инструмент. Будьте внимательны, чаще всего, рабочий диапазон указывается для цельнометаллических заклёпок из алюминия. Если вы планируете ставить стальные заклёпки, следует брать инструмент с параметрами на один шаг больше. Например, если в документации заявлено, что инструмент работает с алюминиевыми заклёпками до 4.8 мм, это значит по стали он будет работать до 4 мм.

Другое дело, если у вас есть возможность протестировать инструмент перед покупкой — для установку одной заклёпки должно хватить около 3-5 секунд работы клепального молотка, не более. Слишком большой ударный импульс может повредить и/или деформировать рабочую поверхность. В тоже время, слишком слабый импульс не позволит полноценно установить заклёпку, а длительное воздействие на рабочую поверхность также негативно скажется на структуре соединяемых материалов. Обратите на это внимание при выборе пневмомолотка — берите инструмент с такими характеристиками (диаметром поршня и длина ствола), чтобы производимого усилия хватало для того чтобы установить заклепку в указанный промежуток времени.

Как мы уже узнали, немаловажную роль в рабочем процессе играет ударная оправка. Размер оправки подбирается под диаметр заклёпки. Уточните, оправки каких размеров входят в комплект поставки вашего инструмента и если нужный размер отсутствует, закажите его дополнительно. Используя оправки неправильного размера, вы рискуете получить некачественно соединение. Дело в том, что рабочая поверхность оправки под заклёпку с полукруглой головкой имеет форму купола, которая полностью повторяет геометрию головки заклепки. Таким образом, в процессе установки заклёпки форма её головки не деформируется и на выходе мы получаем красивый заклёпочный шов с ровными и аккуратными полукруглыми головками. Если взять оправку меньше, головка заклёпки будет деформирована. Если оправка будет больше, есть риск повреждения рабочей поверхности вокруг заклёпки, а это уже брак.

Что ещё может понадобиться для работы пневматического клепального молотка?

Раз изначально речь идёт о пневматическом клепальном молотке, мы подразумеваем, что компрессор или магистраль сжатого воздуха у вас уже есть.

Еще раз повторюсь, есть смысл взять запасные концевые пружины — они имеют свойство растягиваться, а без них работать нельзя.

Хорошая идея установить в магистраль подачи воздуха непосредственно перед самым молотком редуктор, который позволит регулировать давление подаваемого на молоток воздуха, во-первых, слишком высокий уровень давления опасен для инструмента и лучше всего контролировать его и удержать на уровне 6 — 6.2 БАР. А во-вторых, имея редуктор вы сможете регулировать давление и тем самым подстраивать под свои нужды частоту ударов клепального молотка. Еще лучше если у вас стоит блок подготовки воздуха — он очищает и осушает воздух, контроллирует уровень давление и, в случае необходимости, подаёт в инструмент лубрикант.

Кстати, лубрикант тоже хорошо иметь под рукой. Несколько капель масла необходимо закапывать прямо во входной штуцер клепального молотка перед началом каждой смены — так вы будете держать все внутренности инструмента смазанными и защищёнными от коррозии, если, конечно у вас не установлен блок подготовки воздуха, который автоматически впрыскивает нужное количество лубриканта в магистраль.

И последняя мелочь, которая может пригодится — лента ФУМ. Кроме того, что её всегда полезно иметь в хозяйстве, она просто незаменима при соединении фиттингов пневмолинии — она уплотняет соединение фиттингов и позволяет избежать утечек воздуха.

Рекомендуем вас прочитать нашу статью о зажимной технике CLECO — это незаменимый инструмент при работе с заклёпками и тонколистовым материалом.

В каталоге компании АЙРИВЕТ вы найдёте большой выбор клепальных молотков и пресс заклёпочников для установки цельнометаллических заклёпок.

Если у вас остались вопросы по выбору пневматических молотков для полнотелых заклёпок, оставляйте комментарии прямо под этой статьёй — мы постараемся дать развёрнутый ответ в ближайшее время.

Если вам нужна помощь в выборе заклёпки и/или инструмента для выполнения вашей технической задачи свяжитесь с нами — наши специалисты помогут вам определиться с выбором.

Ручной заклепочник — что за инструмент, как им работать.

Ручной заклепочник — инструмент, предназначенный для скрепления листовых материалов. Чаще всего заклепками скрепляют листы металла толщиной до 3мм, однако можно прикрепить лист металла к профилю или уголку. Заклепочник у нас вытяжной, принцип его действия немного другой, нежели клепание обычными заклепками и молотком. В этой статье мы рассмотрим основные виды ручного инструмента для клепания, как подобрать заклепки и как пользоваться данным устройством.

Как работать вытяжным заклепочником

Прежде всего необходимо просверлить отверстие через оба скрепляемых листа, насквозь. Диаметр отверстия должен быть по диаметру заклепок. Затем «заряжаем» заклепку и вставляем ее сквозь оба листа и начинаем сжимать рукоятку(понадобится не один сжим). Заклепка начинает сплющиваться, когда шарик полностью втягивается в заклепку — хвост заклепки откусывается. В результате мы имеем заклепанные с двух сторон 2 листа металла. На фото ниже можно посмотреть инструкцию в картинках.

Видео — как правильно клепать

Сняли с напарником для вас видео, как пользоваться заклепочником. Надеюсь, оно вам поможет понять, как и что делать.

Какие бывают заклепочники:

Обычная недорогая модель

Взять к примеру, самый дешевый вариант от фирмы Stayer — самое первое фото. Его стоимость 300 рублей. Он поддерживает все диаметры заклепок(2.4 мм, 3.2, 4 и 4.8 мм), так что вы сможете подобрать диаметр заклепок наиболее подходящий для скрепляемых материалов.

Для примера, тонкие заклепки диаметром 2.4 мм предназначены для скрепления листового материала общей толщиной до 5 мм. Конечно, есть еще такой параметр вытяжных заклепок, как длина. Чем длиннее заклепка — тем более толстый материал можно скрепить.

Предлагаю вашему вниманию таблицу соотношения размера заклепок и толщины материала.

Заклепочники с поворотной «головой»

Он отличается от обычного тем, что «башка» заклепочника может поворачиваться на 360 градусов. Это очень помогает при работе в труднодоступных местах, там, где обычным не подлезть. Правда и стоит он подороже, примерно 350 рублей. Также рассматриваем модель фирмы Стайер.

Усиленные модели (двуручные)

Для людей, кто работает заклепочником постоянно, выпускают силовые варианты.

Отличаются от обычных тем, что сжимают его двумя руками, соответственно значительно экономятся силы. Представьте, что вам нужно заклепать 500 заклепок. Обычным заклепочником такой объем работ выполнить будет трудновато, а усиленным можно все склепать гораздо быстрее и без напряга. Как выглядит усиленный — на фото ниже.

Профессиональные модели с увеличенным сроком службы

Помимо бытовых моделей, для домашних работ, в продаже есть и профессиональные. Отличаются от бытовых более качественным исполнением и повышенным сроком службы. Для примера — модель фирмы kraftool. Обычная, неповоротная модель, однако стоит заметно дороже. На фото ниже заклепочник Крафтул — цена 400 рублей.

У всех заклепочников в комплекте идет 4 сменных насадки-штуцера для разных диаметров заклепок. Меняются они с помощью специального ключа, который также идет в комплекте.

Заклепки как правило, продаются небольшими упаковками, по 50 штук. Заклепки различаются по диаметру и длине, чем толще и длиннее заклепка — тем дороже стоит упаковка. Для примера:

• 3.2*6 мм — цена 26 рублей
• 4*12 — стоимость 35 рублей
• 4.8*16 — 50 рублей

При покупке расходников не забывайте, что заклепки нужны для заклепочника, вытяжные. А то в магазинах продаются и обычные, которые клепаются молотком.

Как заклепать заклепку: конструкция, инструкция по работе, советы и рекомендации

Многие вещи создаются с различными застежками, самая распространенная – заклепка. Она ломается, и приходится приобретать новую. Процесс замены сложный, возникает ряд адекватных вопросов. Как заклепать заклепку? Каждому справится с проблемой вручную трудно — следует применять специальный агрегат. Методик хватает, за основу берут удобную, простую, доступную.

Как это работает?

Заклепочник нужен, когда приходится ремонтировать одежду. Без него сложно обойтись, выполняя большие заказы (к примеру, в ателье). Принцип действия агрегата элементарный. Он имеет форму пистолета, а основа — рычаг. Для этого есть две составляющие. Одна втягивает крепежную деталь, после чего подвергается расплющиванию. В итоге две части зафиксированы, а толщина их может доходить до 10 миллиметров.

Чтобы спектр применения расширить, в комплекте поставляют специальные насадки, которые позволяют вести работу с разными клепками. Если чего-то нет, то вполне можно приобрести дополнительно. Для личного пользования большого арсенала не требуется. Перед тем как заклепать заклепку, нужно понять принцип работы устройства.

Часто без инструмента вполне можно обойтись, хотя качество будет ниже. Сеть продаж реализует различные виды устройств, отличающихся своими характеристиками, назначением, принципом действия. Есть сложные механизмы. Они по стоимости выше, и для личного применения в них нет необходимости. Существуют варианты, которые проворачиваются. Их удобно применять в труднодоступных местах. Сама процедура клепки происходит быстро и легко. Особого усилия прилагать не нужно, говорят отзывы.

Ручные инструменты

Перед тем как правильно заклепать заклепку, придется разобраться во всем предлагаемом ассортименте. Чаще всего на прилавках заклепочники встречаются двух типов: ручные и вытяжные. Принцип действия у них не одинаков:

• Вытяжной. Основа — тяга, благодаря чему происходит фиксация. Для этого элемент оказывается в приборе, при простых разжатиях и зажатиях происходит клепка. Сам крепеж имеет специальный шарик, который подвергается расплющиванию. Без него не произойдет фиксации даже при ручном воздействии.
• Что дает рычажный механизм? Принцип работы простой, поэтому этот ручной агрегат имеет низкую цену. Процесс действия похожий, но шарик фиксируется в трубке, когда рукоятка приходит в движение. Его применяют нечасто (к вещам, которые слишком тонкие). Выбор делает покупатель, оценивая сложность работ, активность использования.

Механизм и технология клепки

Устройства подразделяют на пневматические, механические, пневмогидравлические. Каждый тип имеет свой принцип работы и область применения. Если обобщить все процедуры, то использование такого агрегата не составит сложности. Приходится сделать элементарные действия:

• Подготовить составляющие компоненты. Они должны подходить друг к другу по диаметру.
• После чего их кладут на дерево, закрепляют. Намечают отверстия для крепления. Важно проявить точность, чтобы последующие шаги были безошибочными.
• Дальше при использовании сверла делается отверстие требуемого диаметра. Не всегда этот этап необходим.
• После крепеж фиксируется в заточник.
• На верхнюю часть ставится заклепочник.
• Только после этого делается резкое, сильное сжатие. Бывает так, что с первого раза ничего не выходит. Тогда процесс повторяется.

Процедура кажется простой, но у многих возникают проблемы. А как поступать, если нет такого прибора под руками? Как заклепать резьбовую заклепку без использования специнструментов? Вполне можно с этим справится, но стоит брать за основу полезные рекомендации.

Как работать вручную?

Заклепка – это самый элементарный способ крепежа двух деталей. О нем есть данные даже в древних временах. Сегодня реализуют самые различные виды, ассортимент зашкаливает. Чтобы была выделена прочность, обращают внимание на материал. Есть несколько видов:

• Алюминиевые.
• Медные.
• Латунные.
• Стальные.
• Из нержавейки.

Первые три чаще всего выступают декоративной отделкой, а вот для сдерживания вторые два вполне подойдут. Но перед тем, как заклепать крепежный элемент, на одежде выбираются две составляющие из одного материала.

Самый простой вариант — это нахлест двух элементов. Когда полотно одежды (к примеру, застежки) заходит на другое. Такой способ известен многим, применяется часто в ателье. Изготавливая одежду, безусловно, придется использовать специальные приборы для выполнения нескольких процедур. Но если сломалась деталь, в домашних условиях вернуть ее в строй получится вручную.

Почему происходит поломка крепежа? Причин к этому много – потянули резко полотна направо, налево, удар, нагрузка, и т. д. Перед тем как заклепать заклепку на одежде, придется убрать деформированную деталь, но аккуратно, не повредив полотно. Для этого используется любой острый предмет – нож или ножницы.

При этом нужно знать, что закладные головки имеют различную форму. В основном они полукруглые. Убрав сломанную конструкцию, придется подобрать новую, соответствующую по размеру, диаметру, плотности. Приобрести полностью идентичную не всегда получается. Она состоит из двух частей – лунка и сама головка с основанием.

Нюансы

Такая пуговица имеет две составные части. Если опыта работы нет, придется готовиться к неправильной фиксации, поэтому лучше иметь несколько составных элементов. Продумывается каждое действие, благодаря чему исключаются повторные процессы и покупка новой детали. Основные принципы – аккуратность, точность, наличие нужных вспомогательных компонентов. Когда происходит неудача, то это приведет к порче самой одежды.

Инструменты

• Комплект кнопки.
• Спица.
• Плоскогубцы, молоток или что-то подобное, чтобы зафиксировать саму кнопку.
• Мягкий пластик.
• Ножницы.
• Резина.

Клещи

Специализированные магазины реализуют клещи, которыми удобно делать зажим, они похожи на плоскогубцы. Лучше посмотреть, чтобы была подходящая насадка для клепки. Перед этим на месте фиксации делается прокол, но чуть меньше, чем нужно по самой детали. Выполняется это спицей или же лезвием — они подготавливаются заранее.

Лицевая часть фиксирует кнопку. Все делается ровно, чтобы после крепления не происходило сдвига. Из пластика монтируется фигура для удобного крепления. Она делается с двумя дырками (сверху и снизу). После этого аккуратно укладывается клепка в созданную конструкцию. При использовании щипцов нужно применять максимум силы. Страха не должно быть, иначе ничего не выйдет.

Что далее?

Укладывают плоскогубцы как положено, после чего делается нажатие, до своеобразного щелчка. Подходят простые плоскогубцы — молоток, железные щипцы. Для того чтобы не происходило разрыва ткани, ставится резиновая прокладка. Не стоит исключать такие дополнительные прокладки, иначе придется переделывать работу повторно. Процесс пошива и ремонта не обойдется без таких процедур.

Теперь ясно, как заклепать заклепку без заклепочника. Если говорить об одежде, то заклепка – это не только модно, но и практично. Хотя поломки случаются часто, по этой причине следует знать инструкцию по выполнению работы. При этом не каждый человек реализует проект без потерь — ошибки не исключаются.

Иногда заклепать заклепку на одежде без заклепочника не получается. В такой ситуации обращаются к профессиональным работникам ателье. Хотя мастера говорят, что при помощи специального инструмента получится сделать нужный процесс правильно. С ним уже не потребуется применять много усилий и техники знаний. Найти весь набор требуемого инструмента для работы легко.
