ГОСТ 5006 55 муфты зубчатые технические условия

Зубчатые муфты по ГОСТ 5006-83 (55)

Назначение зубчатой муфты.

Изделия применяются для соединения соосных горизонтальных валов и передачи крутящего момента от 1000 до 63000 Н.м при угловых, радиальных и осевых смещениях валов, при рабочих температурах не выше 120 град.С климатических исполнений У, Т категорий 1-3, 5 и климатических исполнений УХЛ, О и ОМ категории 4 по ГОСТ 15150.

Муфта зубчатая ГОСТ р50895 из серии МЗ относятся к подвижным. Такие соединения компенсируют перекосы валов, радиальные и угловые смещения. В машиностроении они применяются для соединения валов и передачи крутящих моментов от 1000 до 63000 Н*м и специальных от 71000 до 250000 Н*м осевых, радиальных и угловых смещениях валов.

Деталь состоит из двух втулок, которые в свою очередь вставляются в обоймы, закрыты сальниковыми крышками. Соединяемые валы запрессовываются в отверстия втулок. Форма зубьев допускает незначительное смещение в любых направлениях.

Благодаря торцевым зазорам между зубьями компенсируется смещение валов, а также благодаря сферической поверхности выступов зубьев втулок. Перекос оси относительно обоймы -не более 1°30′.

Предлагаемые к покупке зубчатые муфты выполнены по ГОСТ Р50895-96, 83, 55, 94.

Технические характеристики

Образцы типа МЗ для непосредственного соединения валов, состоящие из двух обойм с зубьями и втулок, разработаны в соответствии с требованиями ГОСТ Р 50895-96 (5006-55) и по комплекту конструкторской документации. Основные параметры приведены в таблице1

где Н(d) — диаметр предварительной расточки, возможно изготовление с предварительной расточкой по индивидуальному заказу.

В настоящее время ведётся серийное производство деталей с диаметром предварительной расточки согласно ГОСТ 5006-94, в таблице № 1.1 приведены диаметры для сравнения.

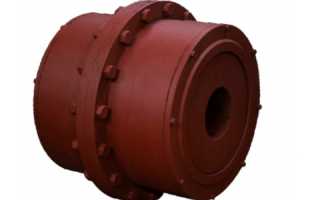

Рис. 1. Муфта типа МЗ.

1-обойма зубчатая ; 2-кольцо уплотнения ; 3-сальник уплотнительный ; 4-втулка зубчатая .

Рис 2. Муфта типа МЗП.

1-обойма зубчатая ; 2-кольцо уплотнения ; 3-сальник уплотнительный ; 4-втулка зубчатая ; 5-полумуфта .

где Н(d) — диаметр предварительной расточки , возможно изготовление муфт (полумуфт) с предварительной расточкой по индивидуальному заказу

В настоящее время ведётся серийное производство муфт (полумуфт) зубчатых с диаметром предварительной расточки согласно ГОСТ 5006-94, в таблице № 1.1 приведены диаметры для сравнения.

Таблица № 1.1

где Ø d min — диаметр предварительной расточки

Муфта зубчатая

1. Поставка происходит в собранном виде с предварительно расточенными зубчатыми втулками. По согласованию с заказчиком есть возможность установить чистовые внутренние размеры, которые должны быть особо указаны в заказе. Перед установкой соединение следует разобрать и обработать втулки на необходимые посадочные размеры.
2. Монтаж муфты следует производить с использованием специальных приспособлений в условиях, когда исключено загрязнение, повреждение деталей.
3. Контроль установки соединяемых валов при монтаже производить по центрирующим буртикам на втулках.
4. При монтаже контрольная метка (риска) на впадине зуба обоймы и на выступе зуба втулки должны совпадать, а также должны совпадать контрольные метки (риски) на наружной поверхности буртов зубчатых обойм. Перекос оси каждой втулки в процессе эксплуатации относительно оси обоймы не более α=0°30ʹ. После выверки соосности муфта собирается окончательно.
5. При монтаже втулки с валом сопрягаемые поверхности следует смазывать солидолом ГОСТ 4366-76. Вид масла в зависимости от температурного режима следует выбирать по таблице №2.
6. В муфту следует заливать масло в объёме, указанном в таблице №3. Масло должно покрывать полную высоту зуба при её работе.

Примерные сроки замены смазки

От минус 40°до плюс 20°

В новых муфтах первую замену масла производят через 100-150 ч. работы; последующие замены масла производят через 2000-2500 часов работы

От плюс 20°до плюс 80°

20799 с присадкой ДФ-11 (3…5%), при температуре выше 50°допускается применение смазки УНИОЛ-2 ГОСТ 23510-79

Кран Запчасть

Крановое и буровое оборудование

Муфта зубчатая

Муфта зубчатая МЗ ГОСТ 5006-55 по цене завода производителя реализуется предприятием ООО «КранЗапчасть». Цена зубчатой муфты МЗ для крана, редуктора зависит от объёма заказа, но в любом случае будет ниже чем у простых продавцов.

Купить зубчатую муфту 1-15, заказать производство можно тремя способами:

1. Отправить заявку в форме обратной связи.
2. Обратиться к консультанту сайта.
3. Позвонить на предприятие.

Муфта МЗ применяется в целях перенаправления крутящегося момента между приводным и исполнительным устройством. Такая запчасть имеет разные размеры. Многое зависит от того, в каких целях оно будет использоваться. Так, есть, МЗ 1, МЗ 2, МЗ 7, МЗ 12 и др.

Добросовестный производитель зубчатых муфт ГОСТ 5006-55 изготавливает данный вид продукции строго по ГОСТ, с использованием специальной углеродистой стали. Обязательно осуществляется закалка зубьев, что позволяет повысить их прочностные характеристики и продлить эксплуатационный срок.

Производство зубчатых муфт ГОСТ 5006-55

Производство зубчатых муфт имеет свои особенности, связанные с износостойкостью данного изделия и с повреждением зубьев. Резкие колебания, сильные удары и толчки — всё это способствует сокращению эксплуатационного периода. В целях повышения ресурса используется особое масло. Оно позволяет значительно повысить устойчивость запчасти к износу. Подобное возможно благодаря сокращению сил трения. Сквозь предусмотренные отверстия смазку можно менять.

Данная продукция поставляются в собранном виде. Согласно требованиям стандарта, по которому она изготавливается, втулки при этом не расточены. Данный процесс реализуется непосредственно перед монтажом. При этом во внимание принимается величина шпонки и вала.

Важно не только купить зубчатую муфту МЗ, изготовленную строго по стандартам, но и правильно хранить данную продукцию. Такое изделие рекомендуется оставлять в закрытом хорошо вентилируемом помещении. При этом уровень влажности должен составлять до 80 процентов, а температура окружающей среды — от минус 45 до плюс 40 градусов. В случае несоблюдения этих условий товар в скором времени утратит свои первоначальные эксплуатационные характеристики. Ещё очень важно, чтобы рядом не было аккумуляторов, щелочных и кислотных веществ, химических реагентов.

Конструкция

Муфта зубчатая ГОСТ 5006-55 обладает сборной конструкцией. Является составной из двух полумуфт, имеющих зубья, которые нарезаны, и обоймы разъёмного типа с такими же зубьями сцепления. Огромным количеством зубьев, которые функционируют одномоментно, зацепляются полумуфты. Благодаря этому допускается солидная нагрузка.

Зубчатая муфта редуктора имеет такую модификацию, как МЗП. В этом изделии предусмотрена лишь одна зубчатая обойма. Вместо втулки применяется полумуфта фланцевого типа. Запрессовка вала выполняется в эту полумуфту. Используемые втулки обладают предварительной расточкой. При необходимости диаметр изменяется.

Муфта зубчатая для крана отличается несложной конструкцией, она имеет достаточно высокие эксплуатационные свойства. В число основных из них входят следующие:

• предоставляет возможность существенно сократить вибрационные воздействия и нагрузки в применяемых механизмах;
• возмещает сферическое, горизонтальное, вертикальное смещение вала передающего и вала принимающего;
• без труда выдерживает серьёзные нагрузки — до 250 тысяч ньютон-метр , причем в случае с любым смещением; отличается небольшими габаритами;
• имеет длительный срок службы.

Потребовалась муфта зубчатая в Екатеринбурге, Москве, СПб ? Для вас важно, чтобы изделие прослужило долго? Обращайтесь в нашу компанию — ООО «КранЗапчасть». Изготавливаем запчасти от No1 до 15. Если потребуется, компетентный консультант поможет определиться с выбором. При необходимости выполнения каких-либо доработок предоставим соответствующий чертёж. Срок изготовления составляет от 30 дней и выше. Многое зависит от объёма и сложности заказа.

Муфта зубчатая для редуктора производится нами в строгом соответствии с действующими стандартами. Каждый наш работник — это высококвалифицированный специалист. Производство находится в городе Дегтярск Свердловской области. В деле изготовления кранового оборудования мы имеем солидный опыт — более 10 лет. Наша продукция заручилась положительной репутацией среди огромного количества покупателей.

Купить зубчатую муфту ГОСТ 5006-55

Цена зубчатой муфты МЗ складывается из целого ряда составляющих, в основном это материал и методы обработки. Мы обладаем полным циклом производства, сотрудничаем с металлургами по этому способны снизить цену муфт МЗ, что недостижимо для конкурентов. Это возможно благодаря прямому сотрудничеству с покупателями. Каждый желающий сможет заказать сразу весь требуемый объём и не переплачивать. На все изделия предоставляем официальную гарантию.

Муфта зубчатая крановая, как и любая другая наша продукция, может быть заказана по телефону, указанному на сайте, через специальную форму онлайн-заказа либо же непосредственно в нашем офисе. Всегда рады предложить вам самое лучшее.
Заказать, купить зубчатые муфты ГОСТ 5006-55 по цене завода на прямую от производителя не только выгодно, но и надёжно.

Продукция/Муфты/Муфты зубчатые МЗ и МЗП

Наименование изделия

Муфта зубчатая 1-1000-30-1У2

Муфта зубчатая 1-1600-30-1У2

Муфта зубчатая 1-2500-40-1У2

Муфта зубчатая 1-4000-45-1У2

Муфта зубчатая 1-6300-50-1У2

Муфта зубчатая 1-10000-60-1У2

Муфта зубчатая 1-16000-65-1У2

Муфта зубчатая 1-25000-80-1У2

Муфта зубчатая 1-40000-90-1У2

Муфта зубчатая 1-63000-120-1У2

Наименование изделия

Крутящий момент, Н · м

Частота вращения, об/мин

Муфта зубчатая МЗ-1-Н20

Муфта зубчатая МЗ-2-Н30

Муфта зубчатая МЗ-3-Н40

Муфта зубчатая МЗ-4-Н45

Муфта зубчатая МЗ-5-Н50

Муфта зубчатая МЗ-6-Н60

Муфта зубчатая МЗ-7-Н65

Муфта зубчатая МЗ-8-Н80

Муфта зубчатая МЗ-9-Н90

Муфта зубчатая МЗ-10-Н110

Муфта зубчатая МЗ-11-Н120

Муфта зубчатая МЗ-12-Н140

Муфта зубчатая МЗ-13-Н160

Муфта зубчатая МЗ-14-Н180

Муфта зубчатая МЗ-15-Н200

Пример условного обозначения муфты:

Муфты зубчатые типа 1 с номинальным крутящим моментом 4000 Н·м, диаметром 50 посадочного отверстия у одной втулки исполнения 1, диаметром 55 посадочного отверстия у второй втулки исполнения 2, климатического исполнения У, категории 2: (исполнение 1 — цилиндрическое отверстие d втулки; исполнение 2 — коническое отверстие):

Муфта зубчатая 1-4000-50-10-55-2У2 ГОСТ Р 50896-96

Муфта зубчатая МЗ4-Н50-К55 ГОСТ 5006-55

Кроме указанных, могут быть изготовлены муфты зубчатые нестандартные по техническим условиям заказчика.

Наименование изделия

Муфта зубчатая 2-1000-30-1У2

Муфта зубчатая 2-1600-30-1У2

Муфта зубчатая 2-2500-40-1У2

Муфта зубчатая 2-4000-45-У2

Муфта зубчатая 2-6300-50-1У2

Муфта зубчатая 2-10000-60-1У2

Муфта зубчатая 2-16000-65-1У2

Муфта зубчатая 2-25000-80-1У2

Муфта зубчатая 2-40000-90-1У2

Муфта зубчатая 2-63000-120-1У2

Наименование изделия

Крутящий момент, Н · м

Частота вращения, об/мин

Муфта зубчатая МЗП-1

Муфта зубчатая МЗП-2

Муфта зубчатая МЗП-3

Муфта зубчатая МЗП-4

Муфта зубчатая МЗП-5

Муфта зубчатая МЗП-6

Муфта зубчатая МЗП-7

Муфта зубчатая МЗП-8

Муфта зубчатая МЗП-9

Муфта зубчатая МЗП-10

Муфта зубчатая МЗП-11

Муфта зубчатая МЗП-12

Муфта зубчатая МЗП-13

Муфта зубчатая МЗП-14

Муфта зубчатая МЗП-15

Пример условного обозначения муфты зубчатой типа 2 :

Муфта зубчатая 2-4000-50-1-55-2У2 ГОСТ Р 50895-96

Муфта зубчатая МЗП4-Н50-К55 ГОСТ 5006-55

Кроме указанных, могут быть изготовлены муфты зубчатые нестандартные по техническим условиям заказчика.

Муфты зубчатые поставляются в собранном виде с предварительно расточенными зубчатыми втулками. По согласованию с заказчиком зубчатые втулки изготавливаются с чистовыми внутренними размерами, которые должны быть особо указаны в заказе. Перед установкой муфту зубчатую следует разобрать и обработать втулки на необходимые посадочные размеры.

Монтаж муфты зубчатой следует производить с использованием монтажных приспособлений в условиях, когда исключено загрязнение, повреждение деталей муфты зубчатой.

При монтаже муфты зубчатой контрольная метка (риска) на впадине зуба обоймы и на выступе зуба втулки должны совпадать, а также должны совпадать контрольные метки (риски) на наружной поверхности буртов зубчатых обойм.

Перекос оси каждой втулки муфты зубчатой относительно оси обоймы не более 0 0 30 | .

После проверки соосности муфта зубчатая собирается окончательно.

При монтаже втулки с валом сопрягаемые поверхности следует смазывать солидолом ГОСТ 4366-76.

В муфту зубчатую следует заливать масло. Марка масла для муфты зубчатой зависит от температурного режима. Масло должно покрывать полную высоту зуба при работе муфты зубчатой.

В новых муфтах зубчатых первую замену масла производят через 100-150 часов работы, последующие замены масла производят через 2000-5000 часов работы.

Звоните сейчас: +7 (351) 223-09-58

Зубчатая муфта МЗ

Зубчатые муфты МЗ от производителя из наличия! Сертифицированное производство! Изготовим любые по ГОСТ 5006-55, ГОСТ 5006-83, ГОСТ Р 50895-96 или Вашим чертежам.

8-800-201-38-51 (Бесплатный вызов)
Ждем Ваших заявок на почту: [email protected]

Муфта зубчатая МЗ это сборная деталь служащая для соединения вращающихся валов диаметром от 18 до 700 мм.

Зубчатые муфты МЗ чаще всего используют для соединения валов электродвигателей и редукторов.

Муфта МЗ изготовляется из прочных углеродистых сталей с последующей закалкой зубьев.

Зубчатая муфта МЗ состоит из двух полумуфт с нарезанными зубьями и разъемной обоймы с аналогичными зубьями сцепления. Зацепление полумуфт осуществляется большим числом одновременно работающих зубьев. Это обеспечивает высокую нагрузку при небольших размерах, что является главным достоинством муфт МЗ.

Недостаток зубчатых муфт МЗ это их неотвратимая износостойкость ,обусловленная износом и деформацией зубьев. Это происходит в следствии толчков, ударов и резких колебаний, во время эксплуатации зубчатых муфт.

Для увеличения ресурса зубчатых муфт, их заправляют маслом, так как это увеличивает износостойкость зубьев в следствии уменьшения сил трения между зубьями.

Масло в муфтах МЗ можно менять и заливать через специальные отверстия расположенные в торце зубчатой муфты.

Муфты МЗ поставляются в собранном виде с не расточенными втулками в соответствии с ГОСТ 5006–83 . Перед монтажом втулки муфты МЗ растачивают под конкретные размеры вала и шпонки.

Муфта МЗ — цена (стоимость обновлена 15.05.2018г)

Типоразмер муфты

Цена указана с учетом НДС

Зубчатая муфта МЗ-1

5 000р

Зубчатая муфта МЗ-2

6 000р

Зубчатая муфта МЗ-3

8 500р

Зубчатая муфта МЗ-4

9 500р

Зубчатая муфта МЗ-5

12 000р

Зубчатая муфта МЗ-6

13 000р

Зубчатая муфта МЗ-7

27 000р

Зубчатая муфта МЗ-8

33 000р

Зубчатая муфта МЗ-9

45 000р

Зубчатая муфта МЗ-10

75 000р

Зубчатая муфта МЗ-11

110 000р

Зубчатая муфта МЗ-12

130 000р

Зубчатая муфта МЗ-13

165 000р

Зубчатая муфта МЗ-14

180 000р

Зубчатая муфта МЗ-15

220 000р

Зубчатая муфта МЗ-16

420 000р

В нашей компании Вы можете заказать индивидуальную расточку зубчатой муфты в соответствии с необходимыми размерами.

Помимо муфт МЗ в сборе ,мы так же можем изготовить для Вас полумуфты зубчатые.

Дополнительно вы можете заказать у нас запасные части к зубчатым муфтам: прижимные крышки, зубчатые обоймы и зубчатые втулки.

Как купить зубчатую муфту

Что бы получить счет на оплату муфты МЗ необходимо отправить свою заявку нам на почту tkg 200@ mail . ru приложив свои реквизиты. После поступления денег на наш Р/счет мы отгрузим Ваши зубчатые муфты уже на следующий день, удобной для Вас транспортной компанией.

Доставку зубчатой муфты МЗ до транспортной компании, мы осуществляем бесплатно.

Гарантия

Мы гарантируем соответствие зубчатых муфт типа МЗ с ГОСТ 5006-83 и ГОСТ 5006-55 и обязуемся в течение всего срока гарантии выполнять гарантийные обязательства путем безвозмездного устранения дефектов или замены дефектных деталей или муфты целиком в процессе её эксплуатации при условии соблюдения потребителем инструкции по эксплуатации.

Срок гарантии на зубчатую муфту МЗ, три года со дня установки её на оборудовании.

Размеры муфт МЗ по ГОСТ 5006-83 и ГОСТ 5006-55

Муфта зубчатая ГОСТ 5006-94

Муфты соединяют между собой валы, а также служат для передачи движения от ведущего вала к ведомому. Также они могут выступать в качестве предохранительного устройства, которое защищает механизм от перегрузки.

Зубчатая муфта по конструкции относится к управляемым или сцепным муфтам. Эта разновидность устройства позволяет разъединить механизм в процессе работы машины.

Конструкция муфт типа МЗ

Основным элементом любой зубчатой муфты типа МЗ являются две полумуфты, обозначенные цифрами 1 и 2 на рисунке. Элементы позиции 1 и 2 имеют внутренние зубчатые венцы для зацепления с внешними зубьями втулок 3 и 5. Число зубьев на полумуфтах и втулках одинаковое. Это обеспечивает возможность зубчатого зацепления. Уплотнительные кольца позиции 4 предназначены для удержания смазывающей жидкости, которую обязательно помещают в муфту. Чаще всего в качестве такой жидкости используют техническое масло. Во время работы устройства смазка отбрасывается к периферии, заполняя места контакта зубьев. Роль смазки в работе зубчатой муфты нельзя недооценивать. Она значительно снижает трение между зубьями, сокращает сопротивление относительному перемещению полумуфт и уменьшает радиальную нагрузку, испытываемую валами и опорами.

Муфта допускает смещение и перекос осей валов при условии, что угол между втулкой и полумуфтой в каждом зацеплении не превышает 30 градусов.

Особенности изготовления

В качестве заготовок для данного типа устройств используют поковки, или отливки. Кованые элементы зубчатых муфт изготавливают из стали 40 по ГОСТу 1050-60, а литые — из стали 45Л 11 по ГОСТу 977-65. Зубья втулок и обойм подвергают термической обработке:

• втулки — до твердости не менее HRC 40;
• обоймы — до твердости не меньше HRC 35.

Для менее нагруженных муфт, эксплуатируемых при скорости до 5 м/сек, разрешается изготавливать зубья с твердостью поверхности НВ ≥280 при условии обязательной разницы в твердости зубьев втулок и обойм порядка НВ 30.

Отливки должны соответствовать следующим параметрам:

• размерная точность — 7 класс;
• степень коробления — 8;
• точность массы отливки — 10 класс по ГОСТ 26645.
• остальные технические требования — по ГОСТ 977.

ГОСТ 5006

Сложность распределения нагрузок между зубьями, вызванная смещением валов, вызывает много трудностей при расчете прочности и долговечности. Муфты зубчатые (ГОСТ 5006) имеют стандартную конструкцию и подбираются по значениям наибольшего крутящего момента.

Стандартом предусмотрено соединение валов, имеющих размеры от 40 до 560 мм в диаметре, при наибольших значениях передаваемого крутящего момента от 71 до 100 000 кГм. Наибольшее количество оборотов, указанное в стандарте, соответствует окружной скорости 25 метров в секунду на начальной окружности зацепления зубьев.

Условное обозначение по ГОСТу

Муфта зубчатая (ГОСТ 5006) в своем обозначении обязательно содержит следующие данные:

• название детали — «Муфта»;
• тип;
• величина крутящего момента;
• диаметральный размер посадочных отверстий;
• вариант исполнения втулок;
• вариант климатического исполнения;
• категория в соответствии с ГОСТ 15150.

Для муфт второго типа размер посадочного отверстия полумуфты указывают после данных о посадочном отверстии втулки.

Условное обозначение муфты 1 типа, имеющей номинальный крутящий момент 4000 Н-м, диаметр посадочного отверстия во втулках 60 мм, с 1 исполнением втулок, климатическим исполнением У, 2 категории имеет следующий вид: «Муфта 1-4000-60-1У2 ГОСТ 5006-94».

Та же муфта, но типа 2, имеющая посадочные отверстия во фланцевых полумуфтах 55, обозначается как «Муфта 2-4000-50-55-1У2 ГОСТ 5006-83».

В рабочей конструкторской документации допускается отсутствие обозначения климатического исполнения.

Требования безопасности и особенности эксплуатации и монтажа

Муфты зубчатые должны иметь специальные предохранительные кожуха. Если во время эксплуатации муфт типа МЗ полностью исключен контакт с людьми, то кожух можно не устанавливать.

Во время ремонтных и профилактических работ нагрузка с валов должна быть снята, а привод обесточен.

Перед установкой зубчатые муфты требуется расконсервировать. При монтаже рекомендуется использовать монтажные приспособления. Обязательно обеспечить возможность свободного доступа для подачи и сбора масла, а также контролировать уровень смазки и усилие затяжки гаек. Объем масла, который требуется залить в муфту, указан в паспорте из расчета, что во время работы масло полностью покрывает высоту зубьев. Рекомендации по выбору смазывающей жидкости в зависимости от температурного режима приведены в стандарте ГОСТ 5006.

Перед непосредственным проведением монтажа сопрягаемые поверхности втулки и вала смазывают солидолом в соответствии с ГОСТ 4366. Также обязательно нужно обеспечить совпадение контрольных меток на парных втулках и обоймах.

Область применения

Муфта зубчатая МЗ используется преимущественно для изделий тяжелого машиностроения. Их устанавливают на турбины и на прокатные станы, применяют при изготовлении поршневых двигателей. Данный вид муфт предназначен для работы с большими крутящими моментами (до 63000 Нм).

При соблюдении всех требований по эксплуатации зубчатые муфты могут исправно работать в течение нескольких лет.
