ГОСТ 4121 96 рельсы крановые технические условия

ГОСТ 4121-96 Рельсы крановые. Технические условия

Текст ГОСТ 4121-96 Рельсы крановые. Технические условия

ГОСТ 4121-96

РЕЛЬСЫ КРАНОВЫЕ

Технические условия

МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ

1 РАЗРАБОТАН Украинским научно-исследовательским институтом (МТК 327)

ВНЕСЕН Государственным комитетом Украины по стандартизации, метрологии и сертификации

2 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол № 9 от 12 апреля 1996 г.)

За принятие проголосовали:

Наименование национального органа по стандартизации

Госстандарт Республики Беларусь

Госстандарт Республики Казахстан

3 Постановлением Государственного комитета Российской Федерации по стандартизации и метрологии от 18 декабря 2001 г. № 536-ст межгосударственный стандарт ГОСТ 4121—96 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 июля 2002 г.

4 ВЗАМЕН ГОСТ 4121-76

5 ПЕРЕИЗДАНИЕ. Август 2003 г.

Настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания на территории Российской Федерации без разрешения Госстандарта России

1 Область применения.

2 Нормативные ссылки.

3 Основные параметры и размеры.

4 Технические требования.

5 Правила приемки.

6 Методы испытаний.

7 Транспортирование и хранение.

Crane rails. Specifications

Дата введения 2002—07—01

1 Область применения

Настоящий стандарт распространяется на стальные крановые рельсы специальных профилей типов КР70, КР80, КР100, КР120, КР140, применяемые для путей грузоподъемных кранов. Требования 3.4, 3.6 и последнего абзаца 4.4 являются рекомендуемыми.

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 1497—84 (ИСО 6892—84) Металлы. Методы испытания на растяжение ГОСТ 7565—81 (ИСО 377-2—89) Чугун, сталь и сплавы. Метод отбора проб для определения химического состава

ГОСТ 7566—94 Металлопродукция. Приемка, маркировка, упаковка, транспортирование и хранение

ГОСТ 9012—59 (ИСО 410—82, ИСО 6506—81) Металлы. Метод измерения твердости по Бринеллю

ГОСТ 12359—81 (ИСО 4945—77) Стали углеродистые, легированные и высоколегированные. Методы определения азота

ГОСТ 22536.0—87 Сталь углеродистая и чугун нелегированный. Общие требования к методам

ГОСТ 22536.1-88 углерода и графита

ГОСТ 22536.2-87 ГОСТ 22536.3-88 ГОСТ 22536.4-88 ГОСТ 22536.5-87

Сталь углеродистая и чугун нелегированный. Методы определения общего

Сталь углеродистая и чугун нелегированный. Методы определения серы Сталь углеродистая и чугун нелегированный. Методы определения фосфора Сталь углеродистая и чугун нелегированный. Методы определения кремния (ИСО 629—82) Сталь углеродистая и чугун нелегированный. Методы оп

ределения марганца ГОСТ 22536.6—1

Сталь углеродистая и чугун нелегированный. Методы определения мышья-

Сталь углеродистая и чугун нелегированный. Методы определения хрома Сталь углеродистая и чугун нелегированный. Методы определения меди Сталь углеродистая и чугун нелегированный. Методы определения никеля

3 Основные параметры и размеры

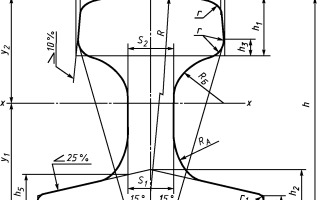

3.1 Поперечное сечение рельсов должно соответствовать указанному на рисунке 1.

3.2 Размеры рельсов, площадь поперечного сечения, справочные величины и масса 1 м должны соответствовать указанным в таблицах 1 и 2.

Таблица! В миллиметрах

Справочные данные для осей X— Xи Y—Y

Расстояние до центра тяжести, см

Моменты инерции, см 4

Моменты сопротивления, см 3

Примечание — Площадь поперечного сечения и справочные величины вычислены по номинальным размерам. При вычислении массы 1 м рельса плотность стали принята равной 7850 кг/м 3 .

ТаблицаЗ В миллиметрах

Предельные отклонения при точности прокатки

по ширине головки b

по ширине подошвы Ь₂

по высоте рельса h

по длине мерного рельса

1 Размеры, на которые не указаны предельные отклонения, даны для построения калибров и контролируются при их нарезке.

2 Допускается уменьшение размеров h i и /ц на 2 % при нарезке калибров на валках.

3.3 Рельсы изготовляют длины:

— мерной — 9,0; 9,5; 10,0; 10,5; 11,0; 11,5; 12,0 м;

— немерной — от 4,0 до 12,0 м.

Длину рельсов оговаривают в заказе.

По согласованию изготовителя с потребителем рельсы изготовляют другой длины.

3.4 Рельсы изготовляют без болтовых отверстий. По согласованию изготовителя с потребителем рельсы изготовляют с отверстиями на одном или обоих концах.

3.5 Предельные отклонения по размерам рельсов не должны превышать указанных в таблице 3.

3.6 Отклонение от симметричности поперечного сечения рельса относительно вертикальной оси не должно превышать в подошве 2 мм, в головке — 0,6 мм.

3.7 Условное обозначение рельсов должно содержать наименование продукции, тип рельса, степень точности прокатки (А — обычная, Б — повышенная) и обозначение стандарта.

Пример условного обозначения рельса с номинальной шириной головки b = 100 мм обычной точности прокатки:

Рельс КРЮО-А-ГОСТ 4121-96.

4 Технические требования

4.1 Рельсы должны быть изготовлены из углеродистой стали марки 63, химический состав которой по плавочному анализу должен соответствовать указанному в таблице 4.

Таблица 4 В процентах

Массовая доля элементов

1 Массовая доля хрома, никеля, меди и мышьяка в стали обеспечивается предприятием-изготовителем и определяется по требованию потребителя.

2 По согласованию изготовителя с потребителем массовая доля углерода должна быть в пределах 0,54—0,72 %, массовая доля серы и фосфора не должна превышать 0,045 % (каждого элемента).

4.2 Предельные отклонения по химическому составу стали готовых рельсов от норм, указанных в таблице 4, должны соответствовать, %:

4.3 Массовая доля азота в стали готовых рельсов не должна превышать 0,008 %.

4.4 Механические свойства рельсов должны соответствовать указанным в таблице 5.

Временное сопротивление о_в, Н/мм 2 (кгс/мм 2 )

Предел текучести о_т, Н/мм 2 (кгс/мм 2 )

Относительное удлинение 5,

Твердость поверхности катания головки, НВ

Механические свойства, включая твердость, определяют при условии массовой доли углерода в плавке на нижнем пределе и при X (С + 1/4 Мп) 0,72 % механические свойства в соответствии с нормами, указанными в таблице 5, обеспечиваются предприятием-изготовителем без проведения испытаний.

По требованию потребителя твердость поверхности головки рельсов должна быть от 321 до 390 НВ без нормирования относительного удлинения.

4.5 Трещины, закаты, прокатные плены, рванины и раскатанные загрязнения на поверхности рельсов не допускаются. Допускается удаление дефектов пологой вырубкой или зачисткой, если глубина вырубки, считая от фактического размера, не превышает:

— для рельсов типов КР70 и КР80 — 1,5 мм, а в средней трети ширины подошвы — 0,7 мм;

— для рельсов типов КР100, КР120 и КР140 — 2 мм, а в средней трети ширины подошвы —

Поперечная вырубка, заварка дефектов не допускаются. Раскатанный пузырь, риски, вмятины и рябизна допускаются без зачистки, если глубина их залегания не превышает половины допуска, установленного для глубины вырубки.

Читать еще: Создание вакуума в домашних условиях

4.6 Торцевые поверхности рельса не должны иметь следов усадочной раковины, расслоений и трещин.

4.7 Флокены в рельсах не допускаются.

4.8 Местные деформации на рельсе не должны превышать 1 мм на длине 0,5 м.

4.9 Отклонение от прямолинейности рельса не должно превышать: в горизонтальной плоскости — 0,08 %, в вертикальной плоскости — 0,06 % длины.

4.10 Скручивание рельса не допускается. Рельсы считают скрученными, если при замере на контрольном стеллаже они имеют по концам зазоры между подошвой рельса и стеллажом (по диагонали) более 1,5 мм.

4.11 Кривизна концов рельсов на длине 1 м не должна превышать 2 мм в горизонтальной и вертикальной плоскостях.

4.12 Подошва рельсов не должна быть вогнутой. Общая выпуклость подошвы и выпуклость в средней части подошвы, равной ширине головки, не должна превышать значений, указанных в таблице 6.

Таблица 6 В миллиметрах

Выпуклость при точности прокатки и по согласованию изготовителя с потребителем

ГОСТ 4121-96
Рельсы крановые. Технические условия

Купить ГОСТ 4121-96 — бумажный документ с голограммой и синими печатями. подробнее

Распространяем нормативную документацию с 1999 года. Пробиваем чеки, платим налоги, принимаем к оплате все законные формы платежей без дополнительных процентов. Наши клиенты защищены Законом. ООО «ЦНТИ Нормоконтроль»

Наши цены ниже, чем в других местах, потому что мы работаем напрямую с поставщиками документов.

Способы доставки

Срочная курьерская доставка (1-3 дня)
Курьерская доставка (7 дней)
Самовывоз из московского офиса
Почта РФ

Распространяется на стальные крановые рельсы специальных профилей типов КР70, КР80, КР100, КР120, КР140, применяемые для путей грузоподъемных кранов.

Заменяет ГОСТ 4121-76 «Рельсы крановые. Технические условия» ИУС 3-2002

Переиздание. Август 2003 г.

Дата введения	01.07.2002
Добавлен в базу	01.09.2013
Актуализация	01.02.2020

12.04.1996	Утвержден	Межгосударственный Совет по стандартизации, метрологии и сертификации	9
18.12.2001	Утвержден	Государственный комитет Российской Федерации по стандартизации и метрологии	536-ст
Разработан	МТК 327
Издан	ИПК Издательство стандартов	2002 г.
Издан	ИПК Издательство стандартов	2003 г.

Crane rails. Specifications

ГОСТ 7565-81Чугун, сталь и сплавы. Метод отбора проб для определения химического состава
ГОСТ 12359-99Стали углеродистые, легированные и высоколегированные. Методы определения азота
ГОСТ 12359-81Стали углеродистые, легированные и высоколегированные. Методы определения азота. Заменен на ГОСТ 12359-99.
ГОСТ 22536.9-88Сталь углеродистая и чугун нелегированный. Методы определения никеля
ГОСТ 22536.7-88Сталь углеродистая и чугун нелегированный. Методы определения хрома
ГОСТ 22536.6-88Сталь углеродистая и чугун нелегированный. Методы определения мышьяка
ГОСТ 22536.4-88Сталь углеродистая и чугун нелегированный. Методы определения кремния
ГОСТ 22536.3-88Сталь углеродистая и чугун нелегированный. Методы определения фосфора
ГОСТ 22536.1-88Сталь углеродистая и чугун нелегированный. Методы определения общего углерода и графита
ГОСТ 22536.8-87Сталь углеродистая и чугун нелегированный. Методы определения меди
ГОСТ 22536.5-87Сталь углеродистая и чугун нелегированный. Методы определения марганца
ГОСТ 22536.2-87Сталь углеродистая и чугун нелегированный. Методы определения серы
ГОСТ 22536.0-87Сталь углеродистая и чугун нелегированный. Общие требования к методам анализа
ГОСТ 9012-59Металлы. Метод измерения твердости по Бринеллю
ГОСТ 7566-94Металлопродукция. Приемка, маркировка, упаковка, транспортирование и хранение. Заменен на ГОСТ 7566-2018.
ГОСТ 1497-84Металлы. Методы испытаний на растяжение
Показать все

Чтобы бесплатно скачать этот документ в формате PDF, поддержите наш сайт и нажмите кнопку:

Сканы страниц ГОСТа
Текст ГОСТа

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

РЕЛЬСЫ КРАНОВЫЕ

Технические условия

МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ
ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ
Минск

1 РАЗРАБОТАН Украинским научно-исследовательским институтом (МТК 327)

ВНЕСЕН Государственным комитетом Украины по стандартизации, метрологии и сертификации

2 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол № 9 от 12 апреля 1996 г.)

За принятие проголосовали:

Наименование национального органа по стандартизации

Госстандарт Республики Беларусь

Госстандарт Республики Казахстан

3 Постановлением Государственного комитета Российской Федерации по стандартизации и метрологии от 18 декабря 2001 г. № 536-ст межгосударственный стандарт ГОСТ 4121-96 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 июля 2002 г.

5 ПЕРЕИЗДАНИЕ. Август 2003 г.

1 Область применения. 1

2 Нормативные ссылки. 2

3 Основные параметры и размеры.. 2

4 Технические требования. 4

5 Правила приемки. 5

6 Методы испытаний. 6

7 Транспортирование и хранение. 6

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

РЕЛЬСЫ КРАНОВЫЕ

Технические условия

Crane rails.
Specifications

Дата введения 2002-07-01

1 Область применения

Настоящий стандарт распространяется на стальные крановые рельсы специальных профилей типов КР70, КР80, КР100, КР120, КР140, применяемые для путей грузоподъемных кранов.

Требования 3.4, 3.6 и последнего абзаца 4.4 являются рекомендуемыми.

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 1497-84 (ИСО 6892-84) Металлы. Методы испытания на растяжение

ГОСТ 7565-81 (ИСО 377-2-89) Чугун, сталь и сплавы. Метод отбора проб для химического состава

ГОСТ 7566-94 Металлопродукция. Приемка, маркировка, упаковка, транспортирование и хранение

ГОСТ 9012-59 (ИСО 410-82, ИСО 6506-81) Металлы. Метод измерения твердости по Бринеллю

ГОСТ 12359-81 (ИСО 4945-77) Стали углеродистые, легированные и высоколегированные. Методы определения азота

ГОСТ 22536.0-87 Сталь углеродистая и чугун нелегированный. Общие требования к методам анализа

ГОСТ 22536.1-88 Сталь углеродистая и чугун нелегированный. Методы определения общего углерода и графита

ГОСТ 22536.2-87 Сталь углеродистая и чугун нелегированный. Методы определения серы

ГОСТ 22536.3-88 Сталь углеродистая и чугун нелегированный. Методы определения фосфора

ГОСТ 22536.4-88 Сталь углеродистая и чугун нелегированный. Методы определения кремния

ГОСТ 22536.5-87 (ИСО 629-82) Сталь углеродистая и чугун нелегированный. Методы определения марганца

ГОСТ 22536.6-88 Сталь углеродистая и чугун нелегированный. Методы определения мышьяка

ГОСТ 22536.7-88 Сталь углеродистая и чугун нелегированный. Методы определения хрома

ГОСТ 22536.8-87 Сталь углеродистая и чугун нелегированный. Методы определения меди

ГОСТ 22536.9-88 Сталь углеродистая и чугун нелегированный. Методы определения никеля

3 Основные параметры и размеры

3.1 Поперечное сечение рельсов должно соответствовать указанному на рисунке 1.

Читать еще: Лодочные моторы электрические как выбрать?

Площадь поперечного сечения рельса, см 2

Справочные данные для осей Х—Х и Y—Y

Расстояние до центра тяжести, см

Моменты инерции, см 4

Моменты сопротивления, см 3

Масса 1 м рельса, кг

Примечание — Площадь поперечного сечения и справочные величины вычислены по номинальным размерам. При вычислении массы 1 м рельса плотность стали принята равной 7850 кг/м 3

Предельные отклонения при точности прокатки

по ширине головки b

по ширине подошвы b₂

по высоте рельса h

по длине мерного рельса

2 Допускается уменьшение размеров h₁ и h₂ на 2 % при нарезке калибров на валках.

3.3 Рельсы изготовляют длины:

— мерной — 9,0; 9,5; 10,0; 10,5; 11,0; 11,5; 12,0 м;

— немерной — от 4,0 до 12,0 м.

Длину рельсов оговаривают в заказе.

По согласованию изготовителя с потребителем рельсы изготовляют другой длины.

3.5 Предельные отклонения по размерам рельсов не должны превышать указанных в таблице 3.

Пример условного обозначения рельса с номинальной шириной головки b = 100 мм обычной точности прокатки:

4 Технические требования

ГОСТ 4121-96 Рельсы крановые. Технические условия

ГОСТ 4121-96

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

РЕЛЬСЫ КРАНОВЫЕ

Технические условия

МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ
ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ
Минск

1 РАЗРАБОТАН Украинским научно-исследовательским институтом (МТК 327)

ВНЕСЕН Государственным комитетом Украины по стандартизации, метрологии и сертификации

За принятие проголосовали:

Наименование национального органа по стандартизации

Госстандарт Республики Беларусь

Госстандарт Республики Казахстан

4 ВЗАМЕН ГОСТ 4121-76

5 ПЕРЕИЗДАНИЕ. Август 2003 г.

ГОСТ 4121-96

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

РЕЛЬСЫ КРАНОВЫЕ

Технические условия

Crane rails .
Specifications
