Форматно раскроечный станок что это?

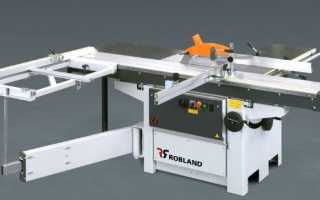

Форматно-раскроечный станок

Современные строительные материалы на основе древесины, например, ДВП, ДСП, МДФ имеют крупногабаритный листовой формат. Эти изделия представляют собой стружечные ковры, сформированные из склеенных между собой частиц древесных волокон. Такие плиты имеют универсальные габаритные размеры.

Для нужд мебельного или строительного производства нередко требуется материал, имеющий индивидуальные параметры. Поэтому крупному производителю или поставщику лесоматериалов целесообразно иметь в своем распоряжении форматно-раскроечный станок. Это приспособление способно придать изделию заданную форму и геометрический размер, сохранив при этом технологические характеристики материала. Наличие такого станка увеличит эффективность производства, значительно расширив функционал работ.

Определение

Форматно-раскроечный деревообрабатывающий станок является универсальным оборудованием для продольного или поперечного пиления и раскроя под углом досок, листовых материалов из дерева, а так же пластмасс и мягких металлов.

Совокупная работа основного пильного органа и вспомогательных подрезных дисков обеспечивает высокую степень обработки материала. С помощью этого сложного устройства происходит быстрая, технологичная раскройка сырья для последующего изготовления качественной продукции. Агрегат имеет внушительные размеры и надежную опору на каркас-станину, поэтому способен выдержать вес крупногабаритных листов материала.

Назначение форматно-раскроечного оборудования

Этот деревообрабатывающий станок, известный также как форматник, зачастую используется на серийном производстве мебели. Например, для резки ДСП. Благодаря достаточной глубине пропила машина способна одновременно производить распиловку нескольких плит по заданному формату. Это позволяет унифицировать и ускорить процесс обработки и изготовления продукции.

Работа на круглопильном форматно-раскроечном станке обычно заключается в установке базовых габаритных размеров листовых изделий, которые служат заготовкой для дальнейшего изготовления мебельной или строительной пилопродукции. Форматник предназначен для распиловки таких плитных материалов, как:

фанерные щиты и шпон различной толщины;
древесностружечные и древесноволокнистые плиты;
панели из мелкодисперсной стружки;
композитные материалы на основе древесины;
стеклопластик.

Форматно-раскроечный станок на производстве показывает себя как надежное и точное оборудование, выступающее незаменимым элементом в цепочке технологического процесса. На форматно-раскроечном станке выполняется качественная и продуктивная работа, отвечающая требованиям безопасности.

Особенности конструкции

Производительность и функциональность форматно-раскроечного станка зависит от его особенностей его конструктивных элементов, основными из которых являются:

Подвижная каретка — механизм перемещения рабочего стола, оборудованный стальной направляющей для скользящей подачи обрабатываемого изделия на пильное полотно и точного распила. Она оснащена концевой ручкой и винтами для отпирания и запирания устройства. Стальной шариковый привод предназначен для перемещения каретки по направляющим станка. Он имеет вид линейной платформы со специальным сепаратором для шариков.
Станина — каркас для закрепления рабочего механизма станка. Она имеет несколько резьбовых опор, устанавливающихся в стойки рамы. Такое крепление позволяет регулировать горизонтальный уровень агрегата и обеспечивает плавный ход рабочего стола.
Стол представляет собой массивную плиту с жестким креплением, на которой происходит раскрой изделия. Она выполняется из прочного и легкого металла — алюминия со специальным оксидным покрытием, которое предотвращает истирание и деформацию поверхности во время работы.
Панель управления с кнопочным механизмом, регулирующим ход рабочих операций.
Дополнительное оборудование может быть представлено рукавом аспирации для удаления древесной пыли, стружки и других отходов производства.
Измерительные линейки для продольных и поперечных пропилов, а также пропилов под углом в 90 и 45 0 или перекидной упор.
Расклинивающий нож, который предназначен для предотвращения обратного выброса изделия позади пильного полотна.
Регулируемый защитный кожух, закрывающий пильный орган.

Точность работы форматно-раскроечного станка обеспечивает сложный конструкционный механизм, показывающий высокие показатели рентабельности благодаря наладке и калибровке его основных рабочих элементов.

Пильный узел

Пильный узел — центральный рабочий орган форматно-раскроечного станка. Он представляет собой полотно с двумя пильными дисками, которые приводятся в действие с помощью электродвигателей, установленных в специальном отсеке.

Диск, расположенный ближе к заготовке, называется подрезным. Для получения качественного, ровного распила без задиров и сколов он располагается в одной плоскости с основным пильным полотном, то есть под нулевым наклоном. Механизм оснащен органами настройки для установки подрезного диска в проектное положение. Подрезная пила вращается со скоростью около 8000 обмин. в противоположном направлении, первой разрезая обрабатываемую поверхность, предотвращая деформацию изделия.

Для качественного распила материала зубья на пильных дисках имеют различную форму. Трапециевидные зубья предназначены для выборки материала. Зубья прямой или прямоугольной формы служат для зачистки поверхности изделия.

Основная пила

Комплектация основного пильного полотна следующая:

основная пила диаметром от 200 до 350 мм;
плоский, поликлиновой или зубчатый ремень;
расклинивающий нож.

Совместно с подрезным диском основная пила выполняет раскрой материала, но имеет меньшую ширину. Скорость ее вращения составляет в среднем 4000 об/мин.

Для обеспечения точности измерений основное пильное полотно имеет измерительную линейку для продольных пропилов.

Расклинивающий нож предназначен для фиксации выполненного распила в раскрытом положении. Это необходимо, чтобы избежать непроизвольного выброса материала в случае его смыкания.

Особенности подвижного стола

Форматный (подвижный) стол необходим для подачи листового изделия в пильный узел, поэтому он имеет увеличенные габаритные размеры. Он крепится в прорезь подвижной каретки с помощью установочных винтов, запорных и плоских шайб. Его перемещение происходит с помощью стального роликового механизма, находящегося в стяжной рейке стола. Для удобства он оснащается регулировочной ручкой, приводящей подвижной механизм в действие.

Форматный круглопильный станок — профессиональное устройство для раскройки листовых материалов. Поэтому классифицировать такие станки принято с точки зрения производственных мощностей:

Легкие. Такие станки имеют простую модификацию, отсутствует дополнительное оснащение. Отличаются небольшими габаритными размерами и легкостью конструкции. Такие мини форматно-раскроечные станки предназначены для небольших ремесленных мастерских или уникальных производств, работа на которых длится не более 5 часов.
Средние. К ним принято относить станки для эксплуатации в течение 8-10 часов. Такие форматно-раскроечные станки устанавливаются в условиях серийного производства, где работа происходит в течение одной смены. Форматно распиловочный рабочий орган, образующий станок, оборудован подвижным столом, пылеотсосом и другими дополнительными функциями, упрощающими производственный процесс.
Тяжелые. Представляют собой промышленные агрегаты, способные работать более двух рабочих смен. Форматно-раскроечный автоматический центр целесообразно эксплуатировать в условиях многофункциональных производств. Для изготовления разноформатных фрезерованных изделий также применяются раскроечные станки с ЧПУ. Такие механизмы имеют прочную конструкцию и электронную панель управления с запрограммированной системой операций.

Форматные станки для раскроя листовых изделий имеют разные технические параметры, которые определяют их производственную мощность, стоимость, наличие дополнительного оборудования и конструкционные особенности.

На какие параметры станка стоит обращать внимание при подборе

При выборе форматно-раскроечного оборудования важно учитывать объем производимых работ, от которого будут зависеть следующие характеристики:

мощность основной и подрезной пилы;
длина и глубина пропила;
особенности конструкции пильного узла и подвижной каретки;
наличие дополнительных функций, регулирующих механизмов;
масса и габариты агрегата.

То, какой вид оборудования выбран для изготовления продукции напрямую будет влиять на конечное качество производимых изделий. Производители станков учитывают важные технологические особенности процессов как на крупных, так и на малых предприятиях. Поэтому каждый агрегат модернизирован под специфические нужды производств.

Настройка форматно-раскроечных станков

Механизм станка всегда отрегулирован заводом-производителем. Правильно настроить форматно-раскроечный станок самостоятельно можно поэтапно, начиная с пильного органа. Предварительно необходимо изучить инструкцию, предлагаемую производителем.

Для качественной и безопасной работы стоит обратить особое внимание на толщину расклинивающего ножа, которая не должна превышать ширину зубьев пильного оборудования более чем на 0,5 мм. Также следует отрегулировать температуру шпинделя, и параметры посадочного места пильного механизма.

Правила работы

На форматно-раскроечном станке выполняется работа, связанная с необходимостью соблюдения определенных мер безопасности.

При использовании пильного оборудования важно обезопасить дыхательные пути и органы слуха средствами индивидуальной защиты. Рабочая зона должна быть хорошо освещена, исключена возможность попадания влаги, воспламеняющихся и токсичных испарений. Возможна работа только на исправном форматно-раскроечном станке, после проверки оборудования на наличие поврежденных элементов. Чтобы механизм работал исправно каждый раз перед работой целесообразно проверять соединения подвижных частей и надежность крепежа.

Необходимо учитывать, что при распиловке может произойти выброс обрабатываемого материала. Следует надежно закреплять изделия и подвижные станины.

Вся ответственность за безопасную работу станка возлагается на оператора и владельца оборудования. Не стоит пренебрегать возможностью периодических проверок механизмов, своевременно производить их калибровку.

Какой форматно-раскроечный станок выбрать. Обзор лучших моделей для мебельщика

Одной из основных технологических операций в производстве мебели является раскрой листовых и щитовых материалов. Их распускают на фрагменты требуемого размера на специальных форматно-раскроечных станках.

Устройство, принцип работы

Для того, чтобы разрезать листовую заготовку на детали будущих мебельных изделий, их укладывают на подвижный стол станка. Он находится с левой стороны конструкции. Размер раскроя листов фиксируется регулируем упором, после чего запускается пильный узел. Когда его режущий диск разовьёт максимальную скорость, начинают двигать вперёд подвижной столик с заготовкой.

На станке можно установить три основных настройки:

положение листовой заготовки;

глубину разреза.

Форматно-раскроечные станки состоят из пяти основных узлов:

Станины – основания конструкции. Более массивные станины лучше поглощают вибрацию оборудования во время его работы, что сказывается на точности соблюдения размеров распила.
Пильного узла. Модуль состоит из двух пильных диска: прорезного и предварительного подпиливания. Они обеспечивают разрезание листовых заготовок без сколов и неровных краёв. Большая часть моделей станков имеет пильный наклон угла от 0 до 45°.
Рабочих столов: неподвижного и подвижного. На первом располагается пильный узел. Второй служит для подачи листовой заготовки на распил.
Каретки – направляющего движение левого стола механизма.
Упоров и линейки. Они находятся на столах. С их помощью листовые заготовки располагают в нужном положении.

Читать еще: Площадь правильного шестиугольника через радиус вписанной окружности

Виды оборудования и особенности

Форматно-раскроечные станки относятся к профессиональному оборудованию.

По производительности они подразделяются на три основных группы:

Лёгкие. Самые простые конструкции, не имеющие дополнительных функций. Рассчитаны на непрерывную работу не более 5 часов. Предназначены для оснащения мебельных мастерских и мелкосерийного производства.
Средние. Наиболее распространённый вид станков. Рассчитаны на непрерывную работу в течение 8-10 часов. Предназначены для мелко- и среднесерийного производства.
Тяжёлые. Многофункциональное оборудование, способное работать без перерыва 16-20 часов. Предназначены для крупносерийного производства.

Лучшие форматно-раскроечные станки

Filato FL-3200B

Страна производитель – Италия. Модель предназначена для продольного, поперечного и углового раскроя. Она одинаково хорошо раскраивает листовые заготовки различной плотности текстуры. Металлическая рама станка сварена из прямоугольных труб. Она обладает повышенной прочностью, устойчива к деформации.

Для гашения вибрации оборудования во время его работы корпус Filato FL-3200B усилен стальными листами, имеющими толщину 3-4 мм. Из стали выполнены и направляющие цилиндрического типа. По ним движется алюминиевая каретка. Кнопки управления станком расположены в электронном блоке, расположенном в удобном для доступа месте.

Характеристики:

габаритные размеры – 3300х3100х900 мм;
вес – 1050 кг;

максимальная высота пропила – 110 мм.

Достоинства:

наличие электронного дисплея и кнопки аварийной остановки работы станка;
надёжность;
долговечность;
простота обслуживания и эксплуатации.

Недостатки:

высокая стоимость;
сложности в настройке работы каретки.

Bosch GTS 10 XC

Страна производитель – Китай. Модель оснащена функцией торможения, имеет ограничитель пускового тока и блокировку от перегрузок. Предназначена для небольших мебельных производств. Рабочий стол имеет выдвижные элементы, позволяющие раскраивать крупногабаритные листы различного по плотности материала.

Конструкция имеет хорошо продуманную систему подачи плит, что обеспечивает точность и лёгкость раскроя материала. Надёжность фиксации листов обеспечивается параллельным упором. Максимальный угол наклона – 47 градусов. На станке можно получить чистый и ровный продольный и поперечный разрезы. На станке можно распиливать пластмассовые и алюминиевые профили.

Характеристики:

габаритные размеры – 635х343х768 мм;
максимальная глубина распила – 79 мм;

Достоинства:

плавный пуск;
прочность конструкции;
надёжность в работе;
ёмкий угловой упор;
наличие пылесборника и адаптера для подключения пылесоса;
простота настроек и обслуживания.

Недостатки:

возможность появления люфтов;
высокая стоимость.

Holzmann TS 315VF-2000

Страна производитель – Австрия. Модель считается лучшим профессиональным станком своего класса. Предназначено для продольного и поперечного распила плит. Конструкция станка позволяет вырезать из листов сложные конфигурации. Отличается быстрым, точным и аккуратным распилом материала.

Станок предназначен для оснащения мебельных и столярных цехов. Может распиливать ДСП, МДФ, ДВП, фанеру, акрил, композитные и другие материалы. Алюминиевая каретка обладает высокой точностью настройки. Из такого же материала выполнены упоры и разметочные линейки. Рабочий стол выполнен из виброгасящего чугуна. Корпус имеет сварную конструкцию.

Характеристики:

габаритные размеры – 910х741х104 мм;
максимальная глубина распила – 100 мм;

Достоинства:

повышенная безопасность;
эффективная очистка рабочей зоны от пыли и стружки;
точная регулировка;
качественный распил.

Недостатки:

высокая стоимость;
может распиливать только плиты небольших размеров.

ZENITECH FR 1800

Страна разработчик – Швейцария, производитель – Китай. Модель предназначена для продольного, поперечного и углового распила. Станок является профессиональным оборудованием. Оснащён мощным трёхфазным двигателем. Обеспечивает высокую точность распила. Может распиливать древесно-стружечные материалы различной плотности, а также пластик и композитные материалы.

Рабочий стол имеет раздвижную конструкцию, выполненную из чугуна. Из такого же материала изготовлена станина. Несмотря на мощный двигатель, станок малошумный в работе. Каретка имеет алюминиевое исполнение. От перегрева оборудования во время работы обеспечивается системой воздушного охлаждения.

Характеристики:

габаритные размеры – 936х756х1040 мм;
максимальная глубина распила – 100 мм;

Как работает форматно-раскроечный станок?

Содержание:

1. Устройство и принцип работы
2. Разновидности станков и их особенности
3. Использование станка

С помощью форматно-раскроечных станков можно быстро и точно подрезать в размер, распиливать прямо или под углом длинные паркетины, листы фанеры, ДСП, МДФ, пластика, композита и даже алюминия. При этом благодаря большой глубине пропила (до 210 мм) возможно обрабатывать одновременно несколько плит пакетом по одному шаблону. Чтобы добиться такого результата с помощью других инструментов, нужно приложить куда больше сил и потратить много времени, что недопустимо на производстве. В данной статье мы расскажем, что собой представляет форматно-раскроечный станок и какие имеет особенности.

Устройство и принцип работы

От конструкции станка зависит общая его функциональность — насколько эффективно он сможет выполнить распилы разных материалов. Основными частями являются:

Станина – основание, на котором закрепляются все основные элементы и механизмы. По мнению специалистов, чем устойчивее и «жестче» она будет, тем более высокой будет точность реза. Жесткость зависит от веса, более массивные станины поглощают вибрации, исключая даже малейшие колебания. Это в свою очередь будет залогом ровного хода движущихся частей станка и точного распила.

Пильный узел, состоящий из двух пильных дисков. Первый – подрезной, располагается спереди узла, имеет небольшой диаметр и служит для предварительного подпиливания заготовки (прорезания облицовочного слоя). Второй – основной, распиливает материал полностью, от его размера зависит максимальная глубина пропила. Такая система пиления обеспечивает рез без сколов и неровных краев. В большинстве станков пильный угол является наклонным, что необходимо для выполнения резов под углом от 0 до 45°.

Рабочие столы. Первый (основной) неподвижный, на нем располагается пильный узел. Второй, левый поперечный стол (форматный), является подвижным и используется для подачи материала на диск во время обработки. Он является основной опорой для заготовки, поэтому, чем больше он будет, тем удобнее будет обрабатывать длинные детали, к примеру, полноформатные листы ДСП (HighPoint SS 3000). Третий, правый стол, служит для поддерживания отрезанных частей, а также является дополнительной опорой для детали. Наиболее эффективен он при распиливании пакета заготовок и больших листов материала.

Каретка – механизм, с помощью которого по направляющим передвигается левый стол. Лучше, если он будет из алюминия (Proma PKS-315F 25022001). Это обеспечит небольшой вес каретки. Поэтому не придется прикладывать лишних усилий для передвижения стола.

Упоры и линейки – располагаются на столах и служат для размещения заготовки в необходимом положении. Обратите внимание, чтобы в наборе были требующиеся Вам приспособления. Особенно если будут выполняться распилы под углом или косые резы.

Принцип работы техники: чтобы разрезать заготовку, её устанавливают на левый подвижный стол к регулируемому упору, отмеряя необходимую длину. После этого запускают пильный узел. Когда диск разовьет необходимые обороты, стол двигают вперед, подавая заготовку на диск и отпиливая нужный кусок. Основными настройками станка являются положение заготовки, глубина реза и угол распила – большего не требуется.

Разновидности станков и их особенности

Все форматно-раскроечные станки являются профессиональными. Но есть отдельные рекомендации производителей по использованию. По ним все устройства можно разделить на три группы.

Простые по конструкции и доступные по стоимости станки, которые относятся к «эконом-классу». Они лишены некоторых дополнительных опций (специальных прижимов, дополнительных упоров и линеек, дополнительных опор) и имеют небольшие габариты.

Рассчитаны такие станки на нагрузки в течение 5 часов.

Оборудование подойдет для установки в частную столярную мастерскую и на мелкосерийное производство (HighPoint SS 1500).

Стандартные устройства, предназначенные для эксплуатации в течение одной рабочей смены (8-10 часов).

Имеют все необходимые узлы и приспособления (три стола, линейки и упоры, дополнительные опоры, возможность подключения пылеотсоса и прочее), предназначены для эффективного применения на производстве. (BRASSA S315 3000 10.2.2).

Промышленные модели, которые оснащаются самыми новыми технологиями и разработками производителей (электронное управление, комплектация пылеотсосом, дополнительные линейки, укрепление станины) и имеют самую прочную конструкцию из всех трех групп станков.

Могут использоваться на протяжении двух рабочих смен подряд. Разумеется, стоят такие устройства немало, но для крупных производственных предприятий с большим объемом работы — это отличный вариант.

Что относится к дополнительным опциям и для чего они предназначены?

Верхняя защита с патрубком для отвода стружки и опилок и подключения системы пылеудаления (BRASSA S315 3000 10.2.2, HighPoint STS 3200).
Прижимы (струбцины) для фиксации заготовки на столе (BRASSA S-400 10.5.1, HighPoint SL 3200).
Поворотная линейка с микрометрической настройкой и угловые упоры для распилов под различными углами без разметки (Jet JTSS-1700 10000045T).
Дополнительная рама с упорной ногой для обработки особо длинных заготовок (BRASSA S315 3000 10.2.2).
Различные виды кареток. Шариковые (Jet JTSS-1700 10000045T) отличаются низкой стоимостью, имеют небольшой срок службы, поэтому используются обычно в станках первой и второй группы. Перемещается это устройство на шариковых подшипниках и самоочищается от стружки и пыли, просто отводя их в сторону. Такие каретки можно смазывать, чтобы исключить ржавление. Роликовые (Proma PKS-315F 25022001) перемещаются по призматическим или круглым направляющим, что способствует лучшему распределению нагрузки и обеспечивает меньшую степень износа при постоянном применении. Поэтому данный вид каретки чаще всего устанавливается на оборудование второй и третьей группы. Такие каретки не рекомендуют смазывать, так как они подминают стружку и пыль под ролики, из-за чего грязь налипает на смазку.

Читать еще: Драчевый напильник что это такое?

Использование станка

При работе на форматно-раскроечном станке нужно уделить внимание следующему:

Правильно установить станок, соблюдая все требования (условия в помещении и подключение к электросети) описанные в инструкции, и подготовить его к использованию. Как правило, это сборка, очистка металлических деталей от предохраняющих покрытий и снятие защитных блокировок. Все это необходимо для исправной работы.

Использовать технику согласно её возможностям. Не перегружать станок, применять диски только подходящего размера, при необходимости пользоваться дополнительными средствами (опоры для длинных заготовок, стружкоотсос). Это позволит избежать поломок и брака.

Ухаживать за станком. Содержать его в чистоте и проверять исправность всех механизмов.

Форматно-раскроечный станок позволяет выполнить множество задач от подрезания в размер досок, до раскройки больших листов самых различных материалов. Если Вы профессионально заняты в мебельном производстве, оснастите такими станками свое предприятие и Вы сэкономите много сил, времени и денег. Подробный выбор подходящего устройства подробно описан в нашей следующей статье «Как выбрать форматно-раскроечный станок для производства». Также Вы можете получить консультацию у нашего менеджера по телефону.

Форматно-раскроечный станок: оборудование для мебельного производства

Одним из типичных видов работ на мебельном производстве является раскрой листовых и щитовых материалов на фрагменты требуемого размера. Такие распространённые материалы, как древесно-стружечные, древесно-волокнистые плиты, в том числе мелкодисперсные (МДФ), а также фанера, массив имеют форму крупноформатных плит, панелей и листов. Для создания конкретных мебельных изделий их требуется распустить, учитывая указанные параметры. Для этого используются форматно-раскроечные станки.

Устройство

Основная задача такого оборудования – разрезания листовых материалов по нужным размерам. Для этого используются циркулярные зубчатые диски. Типичный форматно-раскроечный станок позволяет взаимно перемещать нарезаемую заготовку и пильный диск. Для этого одна из частей – либо стол с держателем диска и двигателем, либо раскроечный стол – делается подвижной. Своевременно убирая уже отпиленный материал и перемещая заготовку, её полностью распускают на отрезки.

Базовой частью любого распиловочного станка является станина – корпус или каркас оборудования, наиболее тяжёлая и прочная часть, которая обычно крепится к полу либо просто стоит на нём и не сдвигается благодаря своему весу.

Следующий важный элемент – пильный узел. Благодаря ему заготовка распускается на фрагменты. Состоит из электродвигателя переменного тока определённой мощности и связанного с ним диска.

В большинстве станков есть возможность наклона пильного диска под углом к разрезаемому материалу. Обычно диск способен наклоняться в диапазоне от 0 до 45°, но некоторые производители делают узел наклона от -45 до +45°. Это позволяет нарезать детали с косой кромкой, которая может пригодиться для стыковки отрезков.

Часто в дополнение к основному диску перед ним вращается подрезной диск. Он крутится в противоположном направлении и обеспечивает чистый рез без сколов. Применение подрезного диска особенно важно при раскрое материалов с покрытием, например, ЛДСП. При этом подрезной диск может питаться от отдельного, мене мощного электродвигателя либо через редуктор от основного мотора.

К станине крепятся рабочие столы. Они служат для размещения листов разрезаемого материала, а также для их перемещения относительно пильного диска. От количества рабочих столов и их размера зависят габариты заготовок, с которыми можно работать на конкретном станке.

Перемещение листов для раскроя осуществляется с помощью каретки – системы направляющих, благодаря которым один из рабочих столов может плавно и точно двигаться поступательно. Механизм каретки делается из алюминия – этот металл лёгок и одновременно прочен.

Система линеек, шкал и упоров служит для точного выставления размеров. Разметочные упоры закрепляются винтовыми и фрикционными прижимами. После этого заготовка выставляется точно по ним и производится распил.

Одна из линеек раскроечного стола может двигаться по окружности – это нужно для того, чтобы резать под заданным углом. Для откладывания точного угла шкала поворота линейки размечена в градусах.

Несмотря на общие принципы работы, станки могут быть разных типов:

Горизонтальные с подвижным столом. Наиболее распространённый вид. Пильный узел расположен на в прорези верхней части станины, листы ДСП или ДВП укладываются на рабочий стол, который ездит по каретке относительно диска. Конструкция зарекомендовала себя как универсальная, она используется на предприятиях всех типов.
Горизонтальные с подвижным диском. В этом варианте форматно-раскроечных станков на салазках каретки ездит диск, а заготовка неподвижно закрепляется на рабочем столе. Этот тип менее распространён в силу того, что даёт менее чистый и точный рез, однако в некоторых моментах он устроен даже проще первого.
Вертикальные. Были придуманы для тесных производственных помещений и цехов. Благодаря тому, что плоскость простирается вверх, экономится много места. Практически все вертикальные станки сделаны автоматическими: в них пильный узел расположен на каретке, благодаря которой он перемещается вверх и вниз благодаря специальным тяговым электродвигателям. К блоку управления примыкает процессорный узел, куда оператор вводит программу раскроя.

Классификация по целевому использованию

Форматно-раскроечные станки не имеют бытового исполнения, это сугубо производственные изделия. Тем не менее, производство мебели бывает разным, и у каждого свои потребности в оборудовании.

Традиционно выделяют три типа станков:

Лёгкие. В данном случае они действительно мало весят по сравнению с более сложными устройствами. Однако главное их отличие – упрощённая конструкция и минимум регулировок. В таких станках может отсутствовать штатная система отсоса стружки и пыли, наклон диска и другие функциональные приспособления. Однако при довольно бедной комплектации и не слишком крепкой конструкции у них есть существенный плюс: низкая цена. Такие агрегаты применяются в маленьких мастерских, а также фирмах, где изготовляют мебель по индивидуальным заказам, то есть поток невелик. В результате станок используется периодически, по мере накопления заказов. Ресурс двигателя рассчитан не более, чем на 5 часов в день.
Средние. Ими оснащаются небольшие мебельные цеха. Рассчитан на поточную работу в течение одной рабочей смены, которая в большинстве стран составляет восемь часов. В этом типе оборудования уже присутствуют все необходимые черты профессионального инструмента: полный набор линеек, измерителей и упоров, нужные регулировки, крепления для оснастки.
Тяжёлые. Крупные станки для непрерывного производства. Они работают большую часть суток и выключаются лишь на пересменку. Большой запас прочности, заложенный в них, рассчитан на постоянную работу под нагрузкой. Такие станки можно встретить на крупных мебельных фабриках, где загрузка оборудования расписана на несколько дней вперёд.

Особенности выбора

Если с типом и конфигурацией оборудования покупатель уже определился, то напоследок ему стоит обратить внимание также на следующие характеристики:

Мощность двигателя. Лёгкие станки обладают мотором мощностью 1,5 – 2 кВт. Этого достаточно для распиливания тонкой фанеры и древесно-волокнистых плит. В случае с древесно-стружечными скорость раскроя будет невелика. Для резания одинарного слоя большого формата подойдёт станки мощностью до 4-х киловатт. Промышленные агрегаты, работающие от трёхфазной электросети, допускают раскроя материала пачками и стопками, а мощность их достигает 6 – 8 кВт.
Размер диска. Станины и места крепления оснастки делают таким образом, чтобы модно было закрепить диск в определённом диапазоне величин. Минимальным стандартом считается диск 200 мм, а в тяжёлые и некоторые средние устройства можно установить и 550 мм. От данного параметра зависит максимальная толщина разрезаемого материала.
Частота оборотов. От этого числа зависит скорость реза и производительность оборудования. В некоторых моделях есть регулировка числа оборотов. Для работы с древесиной и материалами на её основе обычно используется частота от 2500 до 6000 об/мин.
Механизм каретки. Может быть сделан с использованием шариковых подшипников или роликовых устройств качения по алюминиевым направляющим. Шариковые каретки менее подвержены загрязнению, зато роликовые способны выдержать больший вес листов, уложенных на раскроечный стол и отличаются долгим сроком службы.

Лучшие модели

КОРВЕТ 133-250

мощность основного/дополнительного двигателя: 4000/750 Вт;
максимальная длина реза: 2500 мм;
угол наклона пильного узла: 0-45 град;
диаметр основного диска: 250-315 мм;
диаметр подрезного диска: 120 мм.

Неплохой станок начального уровня. Он отлично подойдёт для небольшого мебельного цеха или иного производства, где будет эксплуатироваться в течение одной восьмичасовой смены. Несмотря на бюджетное исполнение, в нём реализованы основные принципы профессионального оборудования: питание от 380 В, наличие подрезного диска, наклон основного. Мощность двигателя в 4 кВт достаточно для раскроя большинства древесно-стружечных и древесно-волокнистых материалов, правда, не в стопках.

Читать еще: Как сделать самодельный паяльник в домашних условиях?

PROMA PKS-300/3200

мощность двигателя: 6250 Вт;
максимальная длина реза: 3100 мм;
угол наклона пильного узла: 0-45 град;
диаметр основного диска: 300 мм;
диаметр подрезного диска: 120 мм.

Форматно-раскроечный станок для из Китая. Умеренная цена и неплохая функциональность. Позволяет работать с заготовками и щитами большого формата. Максимальная толщина разрезаемого материала достигает 80 мм. Станок ориентирован на мелкосерийное мебельное производство и широко представлен в российских дистрибьюторских сетях и магазинах промышленного оборудования.

JET JTSS-3200X2

мощность двигателя: 5800 Вт;
максимальная длина реза: 3200 мм;
угол наклона пильного узла: 0-45 град;
диаметр основного диска: 305 мм;
диаметр подрезного диска: 120 мм.

Станок, который можно использовать в цехах с поточным производством. Мощная конструкция с основным и подрезным диском позволяет распиливать материалы точно и быстро. Направляющие шариковой каретки выполнены из легированной стали, имеют компенсационные регулировки износа. В станке многое сделано для того, чтобы упростить обслуживание, настройку и регулировку оборудования, а также замену дисков.

GRIGGI Unica 500E

мощность двигателей: 5500+750 Вт;
максимальная длина реза: до 4300 мм;
угол наклона пильного узла: 0-45 град;
диаметр основного диска: 450 мм;
диаметр подрезного диска: 125 мм.

Настоящий король среди форматно-раскроечного оборудования родом из Италии. Из-за своей высокой цены и выдающихся характеристик применяется в масштабном мебельном производстве, приспособлен для работы в тяжёлых условиях в течение нескольких смен подряд. Умеренная мощность двигателя в 5,5 кВт благодаря Алюминиевая лёгкая и высокопрочная каретка скользит на роликах, которые выдерживают большую нагрузку и отличаются долговечностью работы.

Вывод

Раскроечно-форматный станок – это необходимое оборудование для производителей корпусной мебели, обладающее высокой степенью универсальности. При выборе и покупке станков обращайте пристальное внимание на гарантийное обслуживание и ремонт, так как любая поломка чревата простоями в работе.

Видео-обзор форматно-раскроечного станка JET JTSS-3200X

Форматно-раскроечный станок: особенности его использования

Форматно-раскроечные станки — круглопильные с кареткой или круглопильные форматные, применяются при поперечном и продольном раскрое плитных материалов, при фрезеровании свесов кромочных материалов, облицовании кромок мебельных заготовок и щитов, сверлении отверстий в мебельных щитах. Эффективность использования такого оборудования и качество работы зависит от выбора станка и его опций.

История создания
Классификация станков
Характеристика по типу
Производители оборудования
Популярные модели
Меры безопасности

История создания

Работа с деревом ручным инструментом занимает не только много времени, но и требует хорошей физической подготовки. Поэтому чтобы усовершенствовать и ускорить процесс обработки дерева, многие мастера с древних времён пытались создать деревообрабатывающий станок.

На всемирной выставке в Париже в 1803 году был предложен первый круглопильный станок. Он не имел каретки, и его прочность оставляла желать лучшего. Именно с этого момента можно говорить о мировом признании форматно-раскроечных станков.

Первый форматик с движущейся кареткой был изготовлен в 1906 году немецким столяром Вильгельмом Альтендорфом (Wilhelm Altendorf) для работы в своей мастерской. Простой столяр и не предполагал, что в следующем столетии компания с названием Altdorf станет мировым лидером по изготовлению и продаже деревообрабатывающих станков. Ежегодно более 4500 станков этой фирмы реализуется по всему миру.

Классификация станков

По классу станки делятся на:

бытовые;
промышленные.

По типу:

горизонтальные;
вертикальные;
центры для пакетного раскроя с ЧПУ.

Разброс по мощности форматно-раскроечных станков составляет от 3 до 22 киловатт. Масса промышленных станков от 330 килограммов до 10 тонн, бытовые малогабаритные от 50 килограммов.

Преимущества такого типа оборудования:

Надёжность в работе.
Изготовлены из материалов высокого качества.
Качество обработки сырья.
Устойчивость станка на поверхности.
Большая поверхность для работы.
Доступная и надёжная система для управления станком.
Защита мотора от охлаждения и перегрева

К недостаткам можно отнести:

Большие размеры станка, что требует соответствующих площадей для работы.
Большое потребление электроэнергии.

Характеристика по типу

Предприятия, изготавливающие небольшие деревянные конструкции с небольшой нагрузкой на оборудование, приобретают станки с горизонтальной ориентацией. Они оборудованы шариковой кареткой с угловым упором. У многих пильный аппарат закрепляется на станине с системой наклона до 45 градусов. Такие станки имеют независимые системы регулировки высоты распиловочных приспособлений.

Вертикальные роликовые станки более точные в работе. Они имеют меньшие габариты, так как обрабатываемый материал находятся в вертикальном положении, что способствует экономии производственных площадей. Станки позволяют работать с раскроем листов больших размеров. В них перемещается не заготовка, а пильный узел вручную или при помощи электромеханического привода.

Центры для пакетного раскроя с ЧПУ используются в крупносерийном и массовом производстве. Они просты в эксплуатации, а использование числового программного управления является гарантией качества и точности выполняемой работы. Пильная каретка и толкатели в зависимости от размера листов подаётся автоматически. Высокую скорость перемещения даёт блок выравнивания с постоянным присутствием прижимного ролика.

Производители оборудования

Чтобы удержать объём продаж, предприятия, изготавливающие деревообрабатывающее оборудование, стремятся улучшать техническую характеристику станков и одновременно снизить их стоимость. Так как это высокоточное оборудование, то его производством занимаются крупные станкостроительные компании, известные на мировом рынке.

Выбирая производителя, необходимо изучить рынок услуг по обслуживанию. Есть ли центры, которые обслуживают такое оборудование, каким инструментом работают, кто поставляет запасные части.

К флагманам производителей деревообрабатывающего оборудования из Европы можно отнести немецкий концерн Altendorf. Изготавливаемое ими оборудование имеет хорошую комплектацию, что позволяет обеспечить ровный срез обрабатываемого материала, не прилагая больших усилий. Они работают от сети 380 В. Имеют три скорости переключения. Свою стоимость станки быстро окупают при хорошей загруженности.

Хороший модельный ряд у итальянской компании Griggio. Форматный станок этой компании известен по всему миру и представлен тремя категориями — это бизнес, стандарт, бюджет. Он выполняет много разнообразных опций по обработке материалов и имеет качественную комплектацию.

В 2009 году для удовлетворения потребностей российских мебельных компаний малого и среднего бизнеса в деревообрабатывающем оборудовании была создана компания «СТАНОВИТА». Выпускает модели качественного проектирования и исполнения. Они сориентированы на мировых производителей такого оборудования, что подтверждается устанавливаемыми компанией комплектующими на станки.

Много производителей оборудования на китайском рынке. Приобретать такое оборудование лучше у проверенного поставщика с хорошей историей продаж, который не только продаёт, но и предоставляет обслуживание, имеет в наличии запасные части.

Меры безопасности

К работе на станке можно приступать после изучения оборудования станка, правил эксплуатации и техники безопасности. Необходимо следить за содержанием рабочего места в чистоте. Нельзя во время работы станка опираться на оборудование, производить уборку, находиться между работающими узлами. Запрещено работать на неисправном оборудовании, поэтому при обнаружении неполадок станок необходимо сразу отключить. К работе нельзя приступать, если отсутствует заземление, при этом стоять нужно на диэлектрическом коврике. Электрооборудование должно быть проверено на прочность изоляции.

При работающем станке нельзя:

передавать предметы;
подтягивать винты, болты, гайки и другие детали;
производить замену деталей станка и опций;
обрабатывать заготовки, превышающие технические характеристика установки;

При работе нельзя надевать свободную одежду, чтобы она не попала в подвижные детали оборудования, обувь должна быть с нескользящей подошвой. Для уменьшения воздействия шума использовать промышленные наушники, для предотвращения травмы глаз использовать защитные очки, а для защиты дыхательных путей респиратор. Волосы рекомендуется убирать при помощи головного убора.

голоса

Рейтинг статьи

Форматно раскроечный станок что это?
