Экономайзер в котельной что это такое?

Назначение и способы изготовления экономайзера для котла отопления

Для пользователей автономных котлов реальность такова, что при номинальном КПД 90–95 %, справедливом при эксплуатации в идеальных условиях, на практике он часто не превышает 80–82 %. Поэтому многие пытаются повысить эффективность оборудования разными способами, в т. ч. установив экономайзер.

Читайте в статье

Что из себя представляет экономайзер для котла

Экономайзер котла (утилизатор теплового выхлопа) – это теплообменный агрегат, который повышает КПД устройства за счёт уже отработанной энергии.

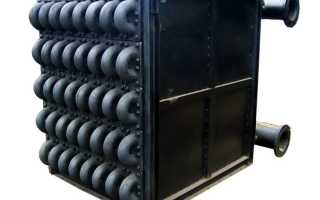

Так выглядит стандартный простой экономайзер.

Фактически он принимает на себя тепло отводных продуктов горения (дымовых газов), которое выделяется в процессе работы практически любого котла (в т. ч. твёрдотопливного и газового), аккумулирует его и направляет изначальному теплоносителю для дополнительного полезного использования.

Так выглядит простой экономайзер для бытового котла

Что это такое и для чего нужен

По сути, экономайзер является опциональной деталью для котла, которая добавляет возможность предварительного нагрева теплоносителя без использования основной (высвобождаемой при сгорании топлива) тепловой энергии оборудования, что помогает максимально оптимизировать его работу:

• избежать загрязнения воздуха – предотвращение выброса перегретых (угарных) газов способствует сохранению экологической и гигиенической чистоты;
• продлить срок службы оборудования – быстрый нагрев и поддержание тепла позволяет не допускать пагубных для котла резких перепадов температуры;
• уменьшить затраты на отопление – снижение потребления энергоносителей (на 4–18 %) в конечном итоге приводит к заметной экономии денежных средств.

Таким образом, в связке с автономными котлами большой мощности стоимость экономайзера окупается уже через 2–3 года постоянного использования.

Конструкция и принцип работы

В базовом исполнении устройство экономайзера представляет собой многоступенчатую систему трубок змеевидной или зигзагообразной формы. Эти трубки объединяются по несколько секций (общей конфигурации) в один блок, который в целях безопасности обшивается теплоизоляционным каркасом.

В нижней части конструкции находится впускная труба для подачи воды, а сверху – выпускная труба для забора теплоносителя. Также, непосредственно перед впускной линией монтируется предохранительный клапан : его главное назначение – защита мест соединения труб от резких скачков давления (гидроудара).

Выхлопные газы отдают тепло экономайзеру, встроенному в систему выхлопа.

Принцип работы экономайзера заключается в создании противоточной схемы движения нагреваемого элемента и уходящих дымовых газов: вода принудительно (насосом) нагнетается и последовательно идёт вверх, а продукты сгорания, наоборот, направляются вниз, что обеспечивает лучший теплообмен.

Виды экономайзеров

Процесс взаимодействия с теплоносителем, отличающий разные модели экономайзеров, позволяет отсортировать их по 2 основным направлениям:

• поверхностные экономайзеры – нагревают воду перед её поступлением в котёл (питательные) или воду, попадающую, непосредственно, в систему отопления (теплофикационные), через передачу энергии тепла от поверхности стенок каналов;
• контактные экономайзеры – нагревают теплоноситель за счёт прямого контакта высокотемпературных дымовых продуктов с водой, которая обязательно деаэрируется и применяется для горячего водоснабжения, в т. ч. технологического.

В зависимости от температуры внутренней среды экономайзер может быть как средством дополнительного подогрева, так и полноценным нагревателем:

• экономайзер кипящего типа – доводит температуру воды на выходе вплоть до точки полного насыщения, т. е. кипения (соответствующей уровню давления в котле), по достижению которой происходит частичное (15–25 %) парообразование;
• экономайзер некипящего типа – ограничен температурой воды при входе на 5–10°C выше точки конденсации дыма, а также при выходе ниже точки кипения на 20–30°C для индивидуального оборудования и на 40–50°C для группового.

Эти агрегаты требуют разного функционального обеспечения: так, например, «некипящий» тип обязательно дополняется коллекторами, термометрами, реле управления, манометрами и другими подобными устройствами, а «кипящий» – сгонными и обводными линиями, освобождающими пути выхода в барабан котла.

Также экономайзеры классифицируются по материалу изготовления труб, которым определяется их возможность работы с высокими температурами:

• стальной экономайзер – устанавливается на котлы с любым давлением и может быть как «кипящим», так и «некипящим». Изготавливается из гладких змеевиков (d_H=20–40 мм), размещаемых, обычно, в шахматном порядке (реже – в коридорном). Единственный существенный недостаток – склонность к коррозии.
• чугунный экономайзер – обладает устойчивостью к физическому и химическому воздействию, но подходит для котлов с давлением не более 2,4 МПа и бывает только «некипящим», т. к. кипение разрушит его. Состоит из оребрённых труб (d_H=60–80 мм), которые компонуются на поверхности нагрева в 1 или 2 колонки.

С целью повышения тепловосприятия и большей компактности предусмотрено также совершенствование конструкции стального экономайзера:

• плавниковый экономайзер – собирается изначально из труб плавникового профиля или обычных гладких труб с приваренными прямоугольными плавниками;
• мембранный экономайзер – изготавливается вручную из гладкотрубных змеевиков, ровные участки которых закрываются сплошными стальными листами.

Эти виды имеют свои преимущества: при одинаковом расходе металла и энергии на тягу трапециевидная поверхность нагрева уже округлой на 25–30 %, что в целом позволяет уменьшить габариты и вес экономайзера на 40–50 %, а кроме того полосовая сталь дешевле трубной, т. е. финансовая экономия очевидна.

Инструкция по изготовлению водяного экономайзера для парового котла

Если под рукой есть набор нержавеющих труб, устройство для их сгибания и сварочный аппарат, то можно попробовать самостоятельно произвести расчёт всех параметров и изготовить простой водяной экономайзер парового котла своими руками.

Ориентироваться можно на чертёж типовой конструкции стального агрегата.

Схемы конструкции

Типовые конструкции экономайзеров набираются из гладкотрубных змеевиков длиной 1820 мм, диаметром 28×30 мм и радиусом гиба 50 мм. Сами места гибов отклоняются в угол на 5°, что позволяет разместить рядом несколько змеевиков и создать более высокоплотный пучок с шагами S₁=70 и S₂=50 мм. На фото ниже представлены стандартные подробные чертежи.

Схема экономайзера с двумя размещёнными в единой плоскости змеевиками. Схема экономайзера с тремя размещёнными в единой плоскости змеевиками.

Рекомендации по сборке

Компоновку домашнего водяного экономайзера рекомендуется проводить по 3–8 труб в одном ряду, при этом в каждый объединённый пакет оптимально включать только по 8–10 рядов, а их высота не должна составлять более 100 см для тесного размещения и 150 см для относительно редкого размещения труб.

Между пакетами предусматриваются лазы по 550–600 мм, что облегчает осмотр и ремонт экономайзера. Кроме того нужно рассчитывать сборку так, чтобы обдувочному аппарату не пришлось охватывать более 4 труб в горизонтальном ряду и более 8 самих рядов – это обеспечит хорошую очистку поверхности нагрева.

Монтаж и подключение к котлу

Наиболее компактные бытовые экономайзеры можно монтировать на весу, в остальных же случаях конструкцию монтируют на пол. При покупке экономайзера завод-изготовитель сам формирует блоки и уже в таком виде поставляет, поэтому в этом случае можно сразу приступать к монтажу:

1. Подготовить фундамент, проложив его листовым или шнуровым асбестом.
2. Собрать конструкцию и калачами объединить отдельные блоки друг с другом.
3. Сварить корпус устройства и приварить импульсные камеры к патрубкам.
4. Единым швом приварить газовый короб с взрывозащитным клапаном.
5. Подвести короб по каналу питательного трубопровода к отопительному котлу.
6. Установить систему импульсной очистки (если она предусмотрена проектом).

Газовый короб с предохранительным клапаном приобретается отдельно.

Перед вводом в эксплуатацию обязательно осматриваются все швы и соединения, а также проводятся гидравлические испытания. Если обнаруживается несовпадение отверстий под болты у трубы и калача, то необходимо поднять секцию до нужного уровня и при помощи прокладок закрепить в этом положении.

При установке параллельных коллекторов с 2 или 3 подводами нужно устанавливать (с обеих сторон) стальные конусные и паронитовые прокладки.

Экономайзер, как и другие хвостовые поверхности котла, желательно крепить сзади – в самом конце газового тракта (за 3–5 м до стены). Но если ввиду ограниченности пространства это сделать не получается, то можно сместить его на одну из боковых сторон (при выборе свободного направления отвода газов).

Обслуживание и ремонт

Конструкция экономайзера довольно примитивная, поэтому в нём просто нечему ломаться. Главная опасность – нарушение герметичности системы, при котором перестаёт поддерживаться необходимый для работы уровень давления и может появиться течь. Эта проблема решается путём заделывания дыр сваркой.

Способы очистки экономайзера

Внешняя очистка агрегата осуществляется обдувочным аппаратом, а для внутренней очистки был изобретён специальный способ – «продувка водой»:

1. В барабан котла подаётся горячая питательная вода, вырабатывается пар.
2. Продувочная вода по трубопроводу подаётся в обмывочный аппарат.
3. Аппарат в свою очередь направляет воду на внутреннюю поверхность нагрева.
4. Под давлением поверхность очищается от слипшихся топливных отложений.

Использование продувочной воды повышает экономичность и надежность оборудования, а также снижает риск образования сернокислотной коррозии.

В заключении стоит отметить, что экономайзер водогрейного котла – это, конечно, сравнительно новое в бытовом плане устройство, но, как показывает опыт промышленного использования, именно концепция его развития является наиболее перспективой для повышения прямой теплоотдачи даже небольших котлов.

Экономайзер в котельной что это такое?

Уменьшение затрат, связанных с энергоресурсами, увеличение сроков эксплуатации, максимальная простота в обслуживании, внедрение новых технологий, одинаково важно для крупных и малых предприятий, а также для конечного пользователя.

Назначение экономайзера котла

Это устройство позволяет получить существенную экономию топлива, которое затрачивается для нагрева воды (иногда с целью получения пара), используемой для отопления, и предусматривает использование энергии отходящих газов, которая до его внедрения не использовалась.

Паровой и водогрейный котёл являются результатом современного развития котельных агрегатов.

В самом начале своего появления котёл являлся примитивным устройством.

Не существовало технологии отвода пара и был не изучен принцип подъема КПД за счет увеличения поверхности нагрева в топке.

Позже, к котельному агрегату были добавлены пароперегреватель, экономайзер, воздухоподогреватель и другие элементы.

Трубы имеют змеевидное или шахматное расположение с целью увеличения теплообмена. На электростанциях принцип работы котла аналогичный, с тем отличием, что забор пара происходит за счет мощной паровой турбинной установки.

Применение паровой турбины увеличивает КПД на 10-15 %.

Настенные электрические котлы Protherm – это альтернатива газовому отоплению с целым рядом неоспоримых преимуществ!

Подробнее о деаэраторе дв, читайте здесь.

Продукты сгорания, а именно: мазут, уголь, природный газ, имеют различную влажность. Это связано с содержанием в них таких элементов, как углекислый газ и серная кислота.

И в зависимости от этого параметра, разное количество газов выделяется в процессе сгорания. Эти газы и использует экономайзер для повторного применения, тем самым уменьшая их выброс в атмосферу и повышая КПД всей системы.

Что такое экономайзер в котельной?

Итак, что такое экономайзер в котельной? В зависимости от принципа действия, материала, степени подогрева воды и условиям компоновки, типа нагрева поверхности устройства делятся на:

• чугунные и стальные;
• кипящие и некипящие;
• водогрейные и паровые;
• поверхностные и контактные;
• гладкотрубные и ребристые.

Все виды имеют множество различных исполнений, что связано с технологией их применения, а также со свойствами материала, который позволит взаимодействовать с паром и учитывать поведение различных сред.

Экономайзеры представляют собой змеевидные оребренные трубы, которые имеют фланцы, необходимые для соединения с другими трубами с помощью стальных калачей, впускной и выпускной коллектор, опору, на которой стоит вся конструкция, датчики уровня воды, предохранительные клапаны и вентили, термометр, манометр, вентили и клапаны.

Устройство разбивается на пакеты высотой до 1 м. Расстояния между пакетами 55 – 60 см.

Принцип работы и особенности применения

Поверхностные экономайзеры. Самый простой вид. Они имеют ограничения по температуре применения и малый КПД.

Контактные – применяются для обеспечения водоснабжения в местах общественного пользования, банях, прачечных. Они устанавливаются в дополнение к поверхностным устройствам. Для их работы монтируются промежуточные теплообменники.

Поверхностные – бывают питательные и теплофикационные. В первом случае вода нагревается сначала для самих котлов, во втором – сразу для систем отопления. Теплофикационный расходует больше воды, чем поверхностный.

Чугунные экономайзеры характеризуются долговечностью и стойкостью к различным видам разрушений (механическим, химическим).

Однако, давление в трубах не должно превышать 2,4 МПа, следовательно, не могут быть «кипящими». Имеются также и некоторые другие особенности при проектировании этого вида устройств.

Их недостатками являются: низкая теплопередача, большие размеры, по сравнению с другими видами (сказывается на габаритах самой конструкции, затратах при производстве и установке); несмотря на свою устойчивость к механическим повреждениям, имеют малую защищенность к гидравлическим ударам; сложность в обслуживании, которая характеризуется быстрым загрязнением сажей и золой, что также ухудшает экономические и тепловые показатели.

Впервые на российском рынке — электрический настенный отопительный котел от Vaillant!

Электрические котлы галант, читайте здесь.

Чугунные экономайзеры получили широкое распространение из-за своей практичности и долговечности, но на данный момент вытесняются из производства стальными с большим диапазоном применения.

Стальные системы применяются в котлах, работающих на газообразном топливе, где избыточное давление пара превышает 23 кгс/см?.

Существуют определенные требования к температуре воды на входном коллекторе такого устройтсва, она не должна быть ниже определенного значения. Для каждого вида топлива это разное значение.

Кипящие: в них питательная вода, примерно, на 20% превращается в пар. Из-за большого давления пара, кипящие экономайзеры в большей степени подвержены коррозии, поэтому скорость воды в трубах такого устройства должна быть не меньше 1 м/с.

Некипящие не выдерживают высокого давления, пар из системы отводится. В остальном, они не имеют существенных отличий от кипящих.

Принцип работы экономайзеров имеет ряд особенностей в зависимости от вида устройства и условий эксплуатации, которые необходимо знать при проектировании и выполнении расчетов.

Газовые водогрейные котлы имеют газоплотную топочную камеру и конвективную часть, выполняющую роль экономайзера.

Подробнее о паровом котле ДКВр, читайте здесь.

В настоящее время выполняются технические и технологические работы по усовершенствованию экономайзеров для котлов.

Спектр исполнения устройств очень велик, а их практическое применение обеспечивает ряд неотъемлемых преимуществ, таких как: увеличение КПД, экологическую безопасность окружающей среды, снижение степени эмиссии вредных газов в атмосферу.

Для чего нужен экономайзер котла и можно ли сделать своими руками

Экономайзер котла — это такое устройство, которое имеет большую историю эксплуатации. Название свое он берет от английского слова «economize» — «сберегать», а развитие получил в 1893 году месте с созданием в России первого водотрубного парового котла Шухова.

Сегодня такие агрегаты применяются повсеместно, когда вода подогревается в регенеративном цикле, начиная от индивидуального отопления до крупных энергетических систем генерации. Без использования этого простейшего устройства невозможно получить КПД котлоагрегатов на уровне 90-95 %.

• 1 Для чего нужен экономайзер
• 2 Принцип работы
• 3 Как сделать своими руками
• 4 Установка экономайзера в системе

Для чего нужен экономайзер

Экономайзер экономит расход топлива, за счет использования тепла уходящих газов из топочного пространства котлоагрегата, при этом они теряют свою температуру на нагрев воды поступающей в котел. Чем больше температура питательной воды и меньше температура уходящих газов, тем выше КПД котла.

Рассчитывают поверхности нагрева экономайзера таким образом, чтобы температура газов на выходе из него была не ниже 55 С, во избежание образования конденсата в хвостовой части котла. Это очень негативное явление, поскольку при наличии воды из дымовых газов выделяется агрессивная серная кислота, разрушающая металлические поверхности нагрева.

Для увеличения теплосъема с единицы площади экономайзера, его трубную часть располагают в шахматном порядке или в виде пакетов змеевиков. Такая конструкция замедляет скорость движения уходящих газов, в связи, с чем увеличивается теплоотдача и газовая среда лучше нагревает воду.

Принцип работы

Для того чтобы максимально забрать теплоту дымовых газов разработчики решают две задачи:

1. Замедление скорости движения газов в межтрубном сечении поверхности нагрева.
2. Увеличение контакт дымовых газов через развитую поверхность нагрева экономайзера.

Для этого конструкционно экономайзер выполняют из пакетов труб с продольным оребрением. Такие трубы соединяются между собой по движению воды дугами. Пакеты устанавливаются в металлическом каркасе на расстоянии, достаточном для прохода газов.

В барабанных паровых котлах питательная вода в экономайзер поступает при помощи питательного насоса с давлением выше рабочего давления пара в котле. Вход осуществляется через специальные коллекторы. Вода и дымовые газы движутся по принципу противотока, то есть навстречу друг другу. Вода идет по трубному сечению, а газы по межтрубному.

Во фланцах оребренных труб устроены специальные канавки, в которые закладываются шнуровой асбест для защиты от перетоков газа. Движение уходящих газов принудительное и обеспечено разряжением, создаваемое дымососом.
Виды экономайзеров и их конструкция

В теплоэнергетике применяют различные виды экономайзеров, которые различаются по виду нагрева среды, материалу поверхности и вариантами компоновки:

1. Кипящего и некипящего типа.
2. Газовые промышленные, установленные в паровых или водогрейных котлах.
3. Изготовленные из стали или чугуна.
4. По взаимодействию с дымовыми газами — контактные и поверхностные.
5. По форме труб — ребристые и гладкотрубные.

Кипящие (стальные) и некипящие (чугунные) экономайзерные устройства различаются максимальной температурой нагрева питательной воды. Чугун отличается стойкими антикоррозионными и износостойкими качествами и способен вынести сильные гидроудары и механические усилия.

Но в нем нельзя нагревать воду до температуры кипения. Чугунные трубы при кипении воды лопаются. Процесс сопровождается резким снижением давления в паросиловом тракте котла, интенсивном парообразовании оставшейся воды, что приводит к взрыву парогенератора.

Стальные пакеты формируются трубами с диаметрами от 32 до 40 мм, установленных в шахматном порядке на общем каркасе, который не только закрепляет пакеты с необходимым просветом для прохода дымовых газов, но и несет весовую нагрузку многотонной конструкции.

На практике такая система способно выдержать повышенное давление и высокие скорости среды. Единственным недостатком, мешающим повсеместному использованию — является, низкие антикоррозионные свойства стали.

Поэтому для этого типа используются дорогостоящие марки нержавейки, их применение выбирают только, когда это экономически оправдано.

Как сделать своими руками

Монтаж экономайзера в домашних условиях вполне оправдан, поскольку в индивидуальных отопительных устройствах не используют среды с высокими параметрами по давлению и температуре, а значит, нет жестких требований по материалам и конструкции установки.

Технические условия для устройства экономайзера для автономного отопления:

1. Выбирают тип металла для конвекторной системы. Лучший вариант — пищевая сталь, которая увеличивается КПД и срок эксплуатации экономайзера. Не рекомендуется к использованию оцинкованной стали, поскольку при температуре свыше двухсот градусов, начинается процесс выделения токсических веществ.
2. Учитывают диаметр трубы, который обязан соответствовать размерам дымоотвода.
3. На внешней поверхности наваривают газовые карманы, для циркуляции. Их обычно выполняют из труб малого диаметра, пластин профиля.

Для выполнения монтажных работ используют сварочный агрегат и делают нарезку труб:

1. Основная труба для корпуса, с диаметром равным дымоходу – 0.5 м;
2. Труба вспомогательная диаметром 32-50 мм, длиною на 10 см короче основной, до 8 штук.

Порядок выполнения работ:

1. Трубы с меньшим диаметром приваривают по кругу на равном расстоянии внутри основной трубы.
2. Основную трубу термостойким герметиком соединяют с дымоходом и«надевают» для защиты базальтовый кожух.
3. Поверхность обрабатывают чёрной жаропрочной краской, для повышения теплоотдачи.
4. Можно для корпуса использовать трубу — 1 мм и лист металла — 0,5 мм. К трубе прикрепляют карманы из листа, сформировав равные волны и закрепив их клёпками. Работы проводят без использования сварочного агрегата.
5. Устройство размещают у основания дымохода.
6. Рядом с экономайзером не должны находиться легковоспламеняющиеся предметы.

Установка экономайзера в системе

Поставка заводских экономайзеров происходит блоками. Перед монтажом изготавливают усиленный фундамент, способный нести нагрузку не только от трубных пакетов, но и от водяной среды. Блоки соединяют между собой по водному потоку калачами, а каркас закрепляется сваркой.

Импульсные камеры соединяются приваренными патрубкам. Безопасность газового короба усиливают взрывными предохранительными клапанами. Системы импульсной очистки устанавливается согласно проекту и расчетным схемам обвязки.

Во время монтажа между фундаментом и корпусом прокладывают асбест для плотности конструкции от поступления дымовых газов. Сверху приваривают по контуру стальную полосу, для противодействия выдувания уплотнений.

Порядок крепления экономайзера. Нижнюю раму приваривают к закладным элементам, установленным от камер газоимпульсной очистки. По окончанию монтажа устройства, проводят гидравлическое испытание.

Параметры давления в МПа и технология испытаний регламентируются заводом-изготовителем и должны соответствовать государственным нормам и правилам безопасной эксплуатации, предъявляемых к подобным сосудам.

Таким образом, подводя итог, можно отметить, что экономайзер служит для повышения эффективности котлоагрегата, конструкционно он не является сложным для изготовления его своими руками в домашних условиях.

Небольшие экономайзеры получили широкое распространение в отопительных бытовых системах бань, прачечных комплексах, больницах и общественных учреждениях.

Экономайзеры котлов. Устройство и монтаж

Экономайзер котлов является агрегатом котельной установки, который предназначен для нагрева питательной воды, перед тем, как она поступит в котел. Подогрев воды происходит за счет тепла уходящих газов из топки. Обычно водяные экономайзеры производятся следующим образом: трубы сгибаются в вертикальные змеевики и компонуются в пакеты. Поверхность экономайзера разделяется на пакеты не выше одного метра, разрывы между ними составляют 65-80 см. Благодаря чему эксплуатация и ремонт оборудования становится максимально удобным. Трубы экономайзера в большинстве случаев располагают в шахматном порядке, так как коридорное расположение в условиях теплообмена является нецелесообразным. На электростанциях перед поступлением питательной воды в котел, она подогревается в регенеративном цикле. Нагрев производится за счет забора пара из турбины до 215-270°C. Это позволяет уменьшить размеры поверхности экономайзера.

Для удобства работы устройства и обеспечения нормальных эксплуатационных условий немаловажно, чтобы экономайзеры были оснащены арматурой, приборами безопасности, а также контрольно-измерительными приборами, которые должны находиться в зоне видимости и быть доступными для обслуживания.

Разновидности экономайзеров

Экономайзеры могут быть контактными и поверхностными. Поверхностные бывают теплофикационными и питательными. Теплофикационные экономайзеры используются для подогрева воды для систем отопления, а питательные – для подогревания воды для питания котлов.

Также экономайзеры отличаются и по материалу изготовления. Существует два вида:

• чугунные экономайзеры котлов;
• стальные экономайзеры котлов.

Основополагающие характеристики экономайзеров:

— степень подогрева воды;

— индивидуальное или групповое размещение относительно котлов.

Водяные экономайзеры предназначаются для подогрева питательной воды, либо воздуха в котельных установках, а также нагрева воды в системах теплоснабжения. Вода, движущаяся снизу вверх, подогревается при помощи тепла уходящих продуктов сгорания топлива, которые движутся сверху вниз, что улучшает теплообмен. Водяные экономайзеры изготавливаются как из ребристых, так и из гладких чугунных труб. Для более высоких температур и давления устройства производятся из гладких стальных труб.

Контактные водяные экономайзеры – это устройства для подогрева воды в системах технологического и бытового горячего водоснабжения. Для бытового горячего водоснабжения, если есть промежуточные теплообменники, возможно использование тепла, полученного при помощи контактных экономайзеров. Данный вид оборудования устанавливают либо непосредственно за котлами, либо за поверхностными экономайзерами.

Чугунные экономайзеры предназначены для подогрева питательной воды в паровых котлах и системах теплоснабжения с рабочим давлением не выше 2,4 МПа. Сборка устройства происходит из двух- трехметровых ребристых чугунных труб, которые соединяют чугунными коленами. Чугунные экономайзеры поставляют в котельные как блоками, так и россыпью. Горизонтальные ряды труб, но не более 8, компонуют в группу, затем группы образуют колонны, которые разделяют металлическими перегородками. Группы покрывают каркасом с глухими стенками, обшитыми материалами для теплоизоляции. Торцы экономайзеров предохраняются съемными щитами из металла. Они оснащаются устройствами для обдува, которые встроены в блоки. При этом должно быть не более 4 горизонтальных рядов, обдувающихся одним устройством.

Одно из преимуществ чугунных устройств – это очень высокое сопротивление к любым механическим и химическим разрушениям. Срок эксплуатации чугунных экономайзеров значительно дольше срока стальных. Но при этом чугунные модели могут быть только «не кипящими». Необходимо, чтобы температура воды при входе в экономайзер была на 5-10°С выше температуры точки росы уходящих газов, и на 40°С ниже температуры насыщенного пара при выходе из него (давление в котле соответствующее). Недостатки чугунных экономайзеров: низкая теплопередача, громоздкость ( в особенности при большой площади нагрева), высокая чувствительность к гидравлическим ударам. Именно это не позволяет доводить воду до кипения. Из-за нестандартного газохода экономайзера увеличивается металлоемкость конструкции, потери тепла, присосы воздуха, а также затраты на его производство и установку. Чугунные ребристые трубы быстро загрязняются сажей и золой, что значительно ухудшает технико-экономические показатели чугунных экономайзеров.

Стальные экономайзеры состоят из нескольких секций змеевиков. Стандартные змеевики имеют длину 1820 мм. Секции производят из труб с определенной длиной и радиусом гиба. Максимальная высота отдельных пакетов змеевиков не должна превышать более 1,5 м, максимальное количество рядов – 25. Для обдувочных устройств между пакетами есть специальные разрывы. Область применения стальных экономайзеров – это котлы, в которых избыточное давление пара выше 23кгс/см².

Стальные устройства могут быть как «кипящего», так и «не кипящего» типа. Для экономайзеров «кипящего» типа допустимо закипание питательной воды и частичное (до 25%) ее испарение. Такие устройства не отделены от барабана котла отключающим устройством. Температура воды при входе в стальные экономайзеры при сжигании природного газа не должна опускаться ниже 65°С.

Контактный экономайзер способствует снижению затрат топлива на 10 % и может компоноваться с котлами ДКВР и прочими котлами.

В настоящее время предусматриваются самые разные технико-технологические вариации проектирования экономайзеров котлов. Варианты исполнения также достаточно разнообразны: отдельно стоящий, встроенный, либо расположенный рядом.

Экономайзеры устанавливают и на водогрейные и на паровые котлы большинства изготовителей котельного оборудования.

Устройство экономайзеров

Трубы, из которых состоит поверхность нагрева экономайзера, имеют дополнительное продольное оребрение. Трубы объединяются друг с другом по воде дугами и формируются в отдельные пакеты. После этого пакеты труб располагаются в каркасе с разрывами в 650 мм и соединяются друг с другом калачами.

Канавки фланцев ребристых труб оснащаются шнуровым асбестом, чтобы предотвратить перетоки газа. Боковые стенки каркаса внутри и снаружи обшиваются металлом и теплоизолируются совелитовыми плитами, либо другим теплоизоляционным материалом, схожим по характеристиками с совелитовыми плитами. Щиты с крышками, установленные на торцах экономайзера, устанавливаются на прокладках при помощи болтов. Крышки с прокладками, а также сплошные сварные швы листов обшивки позволяют обеспечить газовую плотность экономайзера. Вода поступает в устройство через коллекторы.

Блочные чугунные экономайзеры оборудованы вертикальной металлической перегородкой между ребристыми трубами, которая разделяет экономайзер на две равные части. Боковые стенки выкладываются из красного кирпича или имеют два слоя металлической обшивки с изоляционным материалом внутри. Вверху каждой секции располагаются взрывные предохранительные клапаны.

Монтаж экономайзеров

Блочные экономайзеры собираются в отдельные транспортабельные блоки и в таком виде поставляется. При монтаже экономайзер устанавливается на фундамент, отдельные блоки объединяются между собой по воде калачами, производится сварка каркасов, импульсные камеры привариваются к патрубкам. Газовый короб с взрывными предохранительными клапанами изготавливается, устанавливается и подключается к питательным трубопроводам котла. Монтирование системы импульсной очистки производится исходя из проекта котельной в соответствии с паспортом.

В процессе соединения блоков экономайзера калачами отверстия фланцев труб не всегда совпадают с калачами под болты или шпильки. Чтобы устранить это несовпадение, нужно поднять нижнюю или верхнюю секцию труб и установить под ними прокладки соответствующей толщины.

Производя установку верхних и нижних коллекторов с двумя или тремя подводами обязательно нужно использовать стальные конусные и паронитовые прокладки (устанавливаются с каждой стороны). Если этим пренебречь, то может возникнуть непараллельность коллекторов, фланцев и выходных колен.

При монтаже между фундаментом и экономайзером необходимо прокладывать шнуровой или листовой асбест для обеспечения газоплотности. Для предотвращения выбивания асбеста при работе ГИО, по контуру экономайзера прерывистым швом приваривается стальная полоса.

Экономайзер крепится к фундаменту следующим образом: нижняя рама экономайзера приваривается к закладным элементам, которые установлены со стороны камер газоимпульсной очистки.

Окончив монтаж экономайзера, необходимо провести его гидравлическое испытание пробным давлением по всем правилам. все погрешности, обнаруженные при испытании нужно устранить. Демпфер, пламенепроводы, импульсные камеры и верхний газовый короб изолируется теплоизоляцией по проекту котельной.

Работа экономайзера

При использовании автономной системы отопления вы имеете много преимуществ по сравнению с отопительной централизованной системой. Например, вы можете самостоятельно регулировать температуру воздуха в помещении и устанавливать дополнительные приборы. В такой системе расход ресурсов намного меньше.

Для того чтобы повысить КПД устанавливают экономайзер. Хоть такое устройство стоит недешево, но оно окупается через несколько лет. Но для устройства экономайзера потребуется много свободного места, так как он обладает большими габаритами.

Для чего нужен экономайзер

Экономайзер экономит расход топлива, которое требуется для подогрева воды, которая используется для отопления дома. А также заранее предусматривает расход энергии отходящих газов. При том, что до его устройства они не использовались.

Водогрейные и паровые котлы являются современными. Раньше все модели были примитивными. Не было известно, как увеличить коэффициент полезного действия прибора, а также не был предусмотрен отвод пора. Со временем стало возможным подключать к котлам воздухоподогреватель, экономайзер, пароперегреватель и др.

За счет экономайзера котла подогревается вода еще до подачи в котел отопления. В топке есть трубы, по которым проходит газ. Именно в этом и заключается принцип подогрева. Для того чтобы увеличить теплообмен устраивают трубы в шахматном или змеевидном расположении. На электростанции котел работает так же. Единственным отличием является забор пара, который происходит при помощи паровой мощной турбинной установки.

Если вы установите паровую турбину, то КПД повысится от 10 до 15%. Все продукты сгорания имеют разную влажность. Связано это с содержанием серной кислоты и углекислого газа. Поэтому в зависимости от вида топлива будет выделяться разное количества газов. Такие газы используются для подогрева воды экономайзером. Таким образом, происходит увеличение КПД устройства, а также уменьшается количество выбросов в атмосферу.

Виды экономайзера

Экономайзеры разделяются по степени подогрева воды, материалу, принципу действия, типу нагрева поверхности и условиям компоновки:

1. Кипящие и некипящие.
2. Паровые и водогрейные.
3. Стальные и чугунные.
4. Контактные и поверхностные.
5. Ребристые и гладкотрубные.

Каждый вид имеет много моделей. Это связано с технологией применения и свойствами материала. Он позволяет взаимодействовать с паром.

Конструктивные особенности экономайзера котла

Устроен экономайзер котла следующим образом:

• Основой экономайзера являются трубы, изготовленные из нержавейки. Они согнуты в змеевики и объединяются в пакеты с заданным количеством секций отдельно в каждой зоне.
• Располагать их необходимо в шахматном порядке. Так как, исходя из свойств теплообмена, располагать в коридорной компоновке невыгодно.
• В системе устроено две трубы. Одна из них забирает воду, а другая подает. Экономайзеры бывают кипящими и некипящими. Они различаются по допустимой конденсации теплоносителя во время работы, а также температурой внутренней среды.
• Дополнительно устанавливаются разные контрольные приборы. При любых отклонениях от нормы они будут оповещать.

Но при устройстве дополнительного оборудования необходимо учитывать особенности системы. Чтобы избежать различных поломок. Расчет может произвести только квалифицированный мастер.

Купить экономайзер котла можно уже в готовом виде. Или же сделать индивидуальный чертеж, по которому вам изготовят оборудование. Таким образом, можно добиться высокого значения КПД. В промышленных целях это поспособствует уменьшению стоимость экономайзера.

Принцип работы

Самыми простыми и доступными являются поверхностные экономайзеры. Но они ограничиваются малым коэффициентом полезного действия и имеют ограничения по температуре использования.

Такие экономайзеры разделяют на теплофикационные и питательные. Первый вид нагревает воду для системы отопления. А питательные греют воды для отопительных котлов. Но первый вид является более затратным, так как расходует большее количество воды.

Для того чтобы обеспечить баню или прачечную водой част используют контактный экономайзер. Но для их работы необходимо установить промежуточные теплообменники. Такие экономайзеры устанавливают как дополнительный к поверхностному.

Чугунные экономайзеры отличаются своей стойкостью к механическим и химическим повреждениям, а также долговечностью. Но давление в трубах должно быть не более 2,4 мПа. К недостаткам такого устройства можно отнести:

1. Большие габариты в отличие от других моделей.
2. Практически не защищены от гидравлических ударов.
3. Низкие тепловые и экономические показатели. Связано это с быстрым загрязнением оборудования золой и сажей. В связи с этим тяжело обслуживать экономайзер.
4. Теплопередача низкая в сравнении с другими экономайзерами.

Но, тем не менее, они широко применяются благодаря своей долговечности и практичности. Но в последнее время более востребованными стали стальные экономайзеры, так как они имеют большой диапазон применения.

Такие экономайзеры используют в отопительных котлах, которые работают на газе с избыточным давлением пара не более 23 кгс/см2. А также на входном коллекторе температура должна быть определенной. Зависит она от типа топлива.

Если чугунные экономайзеры не могут быть кипящими, то стальные бывают двух типов. В кипящих устройствах вода на 20% превращается в пар. Именно поэтому такие экономайзеры быстрее подвергаются коррозии. Скорость движения воды в трубах должна быть более 1 м/с.

В некипящем экономайзере пар выводится из системы из-за высокого давления. Это является главным отличием от кипящего устройства.

Работа экономайзера зависит от условий эксплуатации и вида оборудования. В газовых водонагревальных котлах в роли экономайзера выступает газоплотная топочная камера.

С каждым годом производители совершенствуют технические характеристики экономайзеров.
