Диодный мост генератора что это такое?

Диодный мост генератора

Присутствует диодный мост генератора исключительно в «бортовых электростанциях» переменного тока. Поскольку большинство легковых авто комплектуются генераторами переменного тока, выпрямитель с диодами и стабилитроном присутствует в каждом из них. Обычно этот узел встраивается в генератор, но существуют выносные диодные мостики для удобного сервисного обслуживания, ремонта и замены диодов.

Назначение выпрямителя

Поскольку генераторы переменного тока более прогрессивны, компактны и ремонтопригодны в сравнении с модификациями тока постоянного, в конструкцию по умолчанию добавлен диодный мост генератора для преобразования переменного тока в постоянный.

Другими словами – без узла выпрямителя электричество будет вырабатываться обмотками генератора, но станет непригодным для бортовой сети и аккумулятора. Лампы фар, обмотки компрессора кондиционера и электрические цепи прочих потребителей перегорят, а двигатель не сможет завестись.

Конструкция выпрямителя

В прямом смысле выпрямитель не в состоянии «выпрямить» переменное напряжение. Название этот узел получил из-за принципа действия входящих в него диодов:

• переменный ток периодически меняет направление движения в цепи;
• диоды пропускают его лишь в одном направлении, отсекают токи обратной полярности;
• чтобы в сети скачки напряжения были незаметны для запитанного потребителя, 3 диода установлены в одном направлении, оставшиеся 3 – в другом.

В настоящее время классическую конструкцию имеют мощные диоды, маломощные полупроводниковые приборы этого типа выполнены в виде кремниевого перехода на плате. Однако для отведения от корпуса или кремниевого перехода высоких температур, и те, и другие модификации либо вмуровываются в пластину теплоотвода, либо оснащаются собственными радиаторами в индивидуальном порядке.

При пробое кремниевого перехода или полноценного диода в корпусе требуется замена диодного моста генератора или отдельных полупроводников, входящих в его состав.

Основной мост диодный

На нижнем рисунке представлены синусоиды и направление движения тока в генераторе и диодном мостике.

Положительным значением условно принято напряжение, направленное к 0 точке обмотки статора. После выпрямителя ток в нагрузке потребителей протекает только в положительном направлении, то есть от «+» генератора к ее массе «–».

Поэтому в диодном мосту силовом (основном) использованы крупногабаритные 25 – 30 А диоды, мощность которых можно повысить дополнительно за счет дополнительного плеча выпрямителя, рассматриваемого ниже.

В отличие от прочих узлов «электростанции авто», визуальный осмотр не позволяет выявить, какие имеются неисправности диодного моста генератора. Для выпрямителя необходима только аппаратная диагностика мультиметром.

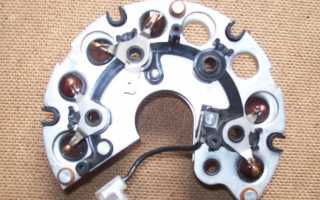

Находятся диоды на теплоотводящей пластине в форме подковы под задней крышкой генератора. На выносных выпрямителях диодный мост расположен вблизи генератора, вместо пластин классической конфигурации может использоваться обычная плата. На корпус каждого диода в этом случае надевается ребристый радиатор.

Дополнительные диоды

Основная сложность конструкции автомобильного генератора заключается в том, что обмотка возбуждения его якоря так же является потребителем постоянного напряжения. Для этой катушки используется собственный диодный мост генератора:

• 3 дополнительных диода отсекают ток АКБ в момент, когда двигатель не работает;
• отрицательные диоды взяты из основного (силового) мостика генератора.

Вместо мощных полупроводниковых приборов использованы малогабаритные 2 А диоды.

Стабилитрон

Поскольку величина напряжения, вырабатываемого генератором машины, напрямую зависит от оборотов коленвала, передающего крутящий момент на его шкив, в бортовой сети возможны «всплески» до 20 В, что вредно для потребителей. Чтобы исключить частый ремонт, проще всего подключить диодный мост выпрямителя через стабилитрон:

• этот полупроводниковый прибор отсекает ток обратной полярности по аналогии с диодом, но только до определенного значения, названного напряжением стабилизации;
• при увеличении напряжения с обмоток статора до 25 – 30 В стабилитрон начинает пропускать избыточное напряжение, но уже в обратном направлении;
• на выводе «+» клеммы генератора при этом сохраняется корректное значение тока для бортовой сети и подзарядки АКБ.

При диагностике выпрямителя проверка диодного моста генератора мультиметром осуществляется косвенным способом:

• нормальный диод должен иметь «бесконечное» сопротивление в одну сторону, 500 – 700 Ом в противоположном направлении;
• если при перемещении щупов тестера показания омметра не изменились, на индикаторе высвечивается 0 или бесконечность, диод пробит, требуется его замена.

Более подробно проверка описана в следующих пунктах данного руководства.

Дополнительное плечо выпрямителя

Для фазных напряжений характерно отклонение графика напряжения от синусоиды. Поэтому схема генератора с дополнительным плечом выпрямителя возможна только при соединении статорных обмоток «звездой»:

• форма фазных напряжений в этом случае отличается от синусоиды на величину гармоники;
• эта характеристика (гармоника третьей фазы) имеется только в фазном напряжении, отсутствует в напряжении линейном;
• мощность гармоники можно использовать в качестве дополнительного плеча, добавив диоды в 0 точке фазных обмоток статора.

Величина плеча составляет 5 – 15% от мощности генератора, но возникает оно только на оборотах более 3000 об/мин. Долговечность выпрямителя зависит так же от работоспособности регулятора напряжения. Зато ремонт доступен владельцу машины после разборки генератора.

Неисправности выпрямителя

Поскольку узел выпрямителя генератора состоит из нескольких полупроводниковых приборов, в 90% случаев защищен крышкой, для диагностики понадобятся электроприборы и частичная разборка генератора. Однако в некоторых случаях признаки неисправности диодного моста водитель может услышать:

• при появлении пульсаций (в бортовую сеть подается переменное напряжение вместо постоянного) электродвигатели некоторых потребителей могут воспроизводить звуки по аналогии с динамиком;
• чаще всего «пищит» привод стеклоподъемников и печки, причем тональность изменяется при изменении оборотов этих приборов, а не частоты вращения коленвала.

Во всех остальных случаях неисправности генератора автомобиля в узле выпрямителя диагностируются исключительно приборами. Для этого потребуется схема подключения диодного моста в конкретной модификации генератора, так как симптомы нарушения механической части полностью аналогичны поломке электрических деталей.

Диагностика поломок

Узел выпрямителя собирается по различным технологиям – часть деталей крепится механическим способом, мелкие диоды впаиваются в схему, крупногабаритные обычно запрессовываются. Поэтому потребоваться ремонт выпрямителя может, не только при выходе из строя полупроводниковых элементов, но и при некорректной их установке на «подкове» теплоотводящей пластины.

Перед тем, как прозвонить схему или отдельный полупроводник, следует визуально осмотреть конструкцию. Даже в отсутствие тестера, омметра, вольтметра можно использовать лампочку и специальную схему подключения АКБ, чтобы понять, неисправен диод или работает корректно.

Методика диагностики выглядит следующим образом:

• с генератора снимается задняя крышка для обеспечения доступа к диодам;
• на пластину подается проводом «–» от АКБ, она прижимается к корпусу на генераторе, один провод лампы касается к диоду в месте присоединения статорной обмотки, второй – к «+» аккумулятора, при пробое лампочка загорится;
• тестер выставляется в режим омметра на 1 кОм, если поменять местами щупы мультиметра, показания должны измениться с 0 на 400 – 800 Ом в разных направлениях.

В большинстве случаев горит диодный мост при проникновении влаги.

Ремонт и замена диодного моста

Поскольку устройство выпрямителя простое, а стоимость узла целиком невысокая, выбор ремонта или замены диодов зависит преимущественно от наличия свободного времени у автолюбителя:

• снимать узел выпрямителя придется в любом случае;
• замена генератора своими руками обойдется немного дороже, зато осуществляется быстрее;
• выбивание и запрессовка новых диодов дольше по времени, но дешевле материально;
• если влага попадает на узел выпрямителя регулярно, проще снять диодный мост и вынести его в отдельный узел под капотом, защитив самодельным корпусом, так как исправная бортовая сеть стоит потраченного времени.

Основной ошибкой при замене «подковы» выпрямителя генератора является замыкание двух пластин болтом. Этот крепежный элемент переставляется со старого диодного мостика, а изолятор остается в квадратном посадочном отверстии. Его необходимо извлечь и перенести на новое место эксплуатации перед тем, как заменить диодный мост.

На трех винтах крепления обмоток статора имеются диэлектрические прокладки (гетинакс или текстолит). Четвертый винт без подобной шайбы крепится в специально предназначенное для него отверстие, поэтому лучше запомнить его расположение перед тем, как снять.

При покупке диодов «с рук» на рынке или после установки комплекта полупроводниковых приборов из собственных запасов может быть выявлена их неисправность:

• в холодном состоянии диод «прозванивается» нормально (сопротивление 500 – 700 Ом в одну сторону, бесконечность в противоположном направлении);
• после запуска ДВС при нагревании мостика диод «пробивается», не отсекает отрицательное значение напряжения.

Поэтому перед тем, как проверить диодный мост генератора мультиметром, лучше производить в нагретом до 50 – 80 градусов состоянии.

Вынос диодного мостика генератора

Частый ремонт узла выпрямителя неизбежен при экстремальной эксплуатации внедорожника – преодоление рек, «грязевые ванны» авто на рыбалке и охоте. Поэтому данная категория автовладельцев решает проблему кардинально, вынося выпрямитель заодно с реле регулятором напряжения в отдельный узел, повыше под капотом.

Например, на нижнем фото показан диодный мост автомобильного генератора внутри корпуса фильтра воздушного.

Основными нюансами тюнинга в данном случае являются:

• корпус фильтра предохраняет электронику от влаги;
• полностью решена проблема охлаждения;
• повышена ремонтопригодность узла, не нужно разбирать генератор;
• усилены клеммы, использован провод большего сечения;
• термоусадочный материал не подвергался высокотемпературной обработке, поэтому жгут внутри него сохранил мягкость;
• использован мост на 8 диодах 90 А.

При необходимости выносной узел можно смонтировать внутри салона, например, за пассажирским сиденьем.

Таким образом, выпрямитель генератора влияет на работоспособность АКБ и потребителей бортовой системы. При возникновении посторонних звуков из электродвигателей приборов, загоревшейся лампы зарядки аккумулятора необходимо произвести диагностику каждого реле мостика, отремонтировать или заменить узел выпрямителя полностью.

Мост диодный: постоянный ток в автомобиле

На современных автомобилях используются трехфазные генераторы переменного тока, однако все автомобильные электроприборы работают от постоянного тока. За выпрямление тока в генераторах отвечает диодный мост — об этом узле, его типах, конструкции и работе, а также о выборе и замене, читайте в статье.

Что такое диодный мост?

Диодный мост — узел электрического генератора транспортного средства; сборка из полупроводниковых выпрямительных диодов, обеспечивающая выпрямление вырабатываемого генератором переменного тока.

В электросистеме автомобилей, тракторов и иных транспортных средств используются, в основном, трехфазные генераторы переменного тока. Такие генераторы просты конструктивно, надежны и эффективны, однако они вырабатывают трехфазный переменный ток, которым невозможно питать установленные на автомобиле электроприборы. Чтобы получить постоянный ток из переменного в генераторах используется диодный мост или выпрямительный модуль.

Диодный мост подключается к обмоткам статора генератора и обеспечивает преобразование трехфазного переменного тока в постоянный. С выхода диодного моста ток поступает на АКБ и ко всем присутствующим в автомобильной электросистеме потребителям. Неисправность данного модуля зачастую делает эксплуатацию автомобиля невозможной. Чтобы правильно выполнить ремонт, необходимо разобраться в типах, конструкциях и особенностях диодных мостов современных генераторов.

Мост диодный ВАЗ,ГАЗ,УАЗ с дв.ЗМЗ-405.10,406.10,409.10,40524.10 ЕВРО-3,УМЗ-4219,4213,4216

Мост диодный ЗИЛ-4331,ПАЗ с дополнительными диодами ОРБИТА

Мост диодный КАМАЗ генераторов 4001.3771-40,53 ЭЛЕКТРОМОДУЛЬ

Мост диодный ВАЗ-2110 ОРБИТА

Мост диодный ВАЗ,ГАЗ серии 51.3771-10 ELTRA

Мост диодный ВАЗ-2110, 2123,2170 ген. 9402.3701-03,04 ОРБИТА

Мост диодный ВАЗ-2123 ген.9402.3701-01,-04 ОРБИТА

Мост диодный HYUNDAI Porter генератора FYC

Мост диодный ГАЗ-3110 генератор 2502.3771 ОРБИТА

Мост диодный HYUNDAI HD65,72 дв.D4AL генератора FYC

Схемотехника и применяемость диодных мостов

Автомобильный генератор и место диодного моста в нем

Типовая схема на 6 диодов

Типовая схема на 8 диодов

В настоящее время находят применение диодные мосты двух основных типов:

• На шести выпрямительных диодах;
• Повышенной мощности на восьми выпрямительных диодах.

Наиболее широко используются модули с шестью диодами. В нем, как нетрудно понять, используется шесть выпрямительных диодов — по два на каждую фазовую обмотку статора. Диоды подключены по мостовой схеме, благодаря чему данная конструкция и получила свое название. Каждые два диода одной обмотки образуют выпрямительное плечо, один диод которого подключен к положительной клемме аккумуляторной батареи, а второй — к «массе» электросистемы. Для удобства диоды, подключенные к клемме «+» АКБ, называют положительными, подключенные к «массе» — отрицательными.

Функционирует диодный мост следующим образом. Во время работы генератора в каждой обмотке статора возникает переменный ток, имеющий синусоидальную форму — часть полуволн являются положительными, другая часть, соответственно, отрицательными. Как известно, диод пропускает ток только в одном направлении, что и используется для выпрямления переменного тока. Через включенные в выпрямительный мост диоды, в зависимости от их расположения, проходят только положительные и только отрицательные полуволны — так на выходе моста образуется пульсирующий ток. За счет сдвига фаз на 120 градусов пульсации тока сглаживаются (полуволны от каждой обмотки статора накладываются друг на друга), поэтому ток на выходе моста можно принять за постоянный.

Диодный мост на шести диодах можно использовать на генераторах с любым подключением обмоток статора — как «звездой», так и «треугольником».

Диодные мосты на восьми диодах устроены чуть сложнее — в них добавляется еще одно выпрямительное плечо из двух диодов. Это плечо подключено к нулевой точке статора, обмотки которого соединены в «звезду». Такое подключение дает прибавку к мощности генератора, которая может достигать 5-15% в зависимости от оборотов двигателя. В генераторах с соединением обмоток в «треугольник» данное подключение невозможно.

Каждый из описанных диодных мостов тоже делится на два типа:

• Только с выпрямительными диодами;
• С дополнительными (вспомогательными) диодами для питания обмотки возбуждения и регулятора напряжения.

В первом случае обмотка возбуждения питается напряжением, снятым с силовых выпрямительных диодов. Во втором случае предусмотрено три дополнительных слаботочных диода, подключенных к обмоткам статора — выпрямленное ими напряжение подается на обмотку возбуждения и регулятор напряжения. Дополнительные диоды обеспечивают более стабильную и эффективную работу генератора. В обоих случаях при пуске двигателя обмотка возбуждения запитывается от аккумуляторной батареи через сигнальную лампу.

Конструкция выпрямительных модулей

Конструктивно диодные мосты выполняются в виде съемного выпрямительного модуля, который монтируется на задней стенке автогенератора. В модуле используются силовые полупроводниковые диоды различных типов и конструкции — все зависит от характеристик генератора. Основу модуля составляют две подковообразные алюминиевые пластины (теплоотводы), между которыми тем или иным способом установлены 6 или 8 силовых диодов и, при наличии, три дополнительных диода. Пластины играют роль общих проводов (шин) для одного ряда силовых диодов («положительных» и «отрицательных»). Здесь же располагаются все электрические разъемы для подключения к обмоткам статора и регулятору напряжения.

Диоды могут иметь различную конструкцию — в виде таблеток, цилиндров с выводами, и т.д. Эти детали зажаты между радиаторами или плотно вставлены в высверленные в радиаторах отверстия. Все электрические соединения выполнено пластинами и проводами большого сечения. Модуль в сборе монтируется на генератор с помощью винтов или иных крепежных деталей.

Зачем в выпрямительном модуле предусмотрены радиаторы? Дело в том, что во время работы генератора через диоды проходят токи в десятки ампер, что приводит к нагреванию этих приборов. При нагреве характеристики диодов изменяются, а при высокой температуре может произойти их тепловой пробой — полупроводниковый прибор полностью теряет своих свойства. Для предотвращения этих последствий диоды установлены на радиаторы, обеспечивающие отвод излишнего тепла.

Как подобрать и заменить диодный мост

Диодный мост обеспечивает питание всей автомобильной электроники и заряд аккумулятора. При неисправности данного узла может наблюдаться пониженное напряжение в бортовой сети, слабый заряд или, напротив, перезаряд АКБ, а иногда и полная неработоспособность электросистемы. Обычно неисправность заключается в пробое одного или сразу нескольких силовых диодов, иногда проблемы доставляют и вспомогательные диоды.

Чтобы найти неисправность, необходимо выполнить проверку моста. Это можно сделать на снятом модуле или без его демонтажа. В первом случае необходимо воспользоваться тестером в режиме прозвонки/проверки диодов или измерения сопротивления. Проверка выполняется так:

1. Подсоединить один щуп тестера к теплоотводу, в который установлен диод;
2. Подсоединить второй щуп к выводу диода;
3. Проверить результат;
4. Поменять щупы местами и вновь посмотреть на результат.

В случае, если диод исправен, то при одном положении щупов раздастся звуковой сигнал, а показания омметра будут минимальными (единицы ом), при обратном положении щупов зуммер будет молчать, а омметр будет показывать бесконечное сопротивление. Если же при каждом подключении прибор показывает нулевое сопротивление, то диод пробит, а если бесконечное сопротивление, то в диоде наблюдается обрыв — все это является неисправностью. Для исключения ошибки нужно следить, чтобы теплоотводы не соединялись друг с другом.

Проверка дополнительных диодов осуществляется аналогично.

Если снять генератор нет возможности или желания, то проверить диодный мост можно с помощью простейшего пробника — лампочки с двумя щупами и одного провода с щупами или «крокодилами». Но в этом случае на пробой проверяется не каждый диод, а весь ряд «положительных» и «отрицательных» диодов. Для проверки необходимо демонтировать защитную крышку генератора и отсоединить идущие от него разъемы на регулятор и обмотки статора.

Для проверки «отрицательных» диодов необходимо:

1. Клемму «+» АКБ через пробник соединить с винтом крепления выпрямительного модуля;
2. Клемму «−» АКБ проводом соединить с корпусом генератора.

Если лампа пробника горит, то один или сразу несколько диодов пробиты, но это может свидетельствовать и о коротком замыкании обмотки статора с массой устройства.

Для проверки «положительных» диодов необходимо:

1. Клемму «+» АКБ через пробник соединить с положительным выводом генератора (который подключается к аккумулятору);
2. Клемму «−» АКБ проводом соединить с винтом крепления выпрямительного модуля.

Если лампа пробника горит, значит наблюдается пробой одного или нескольких диодов.

При обнаружении неисправности мост следует поменять на новый. В принципе, его можно отремонтировать, однако данная работа слишком сложна для рядового автовладельца, а во многих случаях выполнить замену будет значительно дешевле. На замену следует брать только тот тип диодного моста, что был установлен ранее. Можно использовать мост на больший ток, но на меньший — не допускается. Ремонтные работы следует выполнять в соответствии с инструкцией по ремонту данного конкретного генератора. Обычно замену можно выполнить только на снятом генераторе, для этого нужно снять защитный кожух, отсоединить все разъемы, выкрутить несколько винтов крепления «подковы», и взамен ее поставить новый модуль. Если ремонт выполнен правильно, то генератор будет нормально работать без дополнительных регулировок.

Эксплуатация автомобиля летом сопровождается специфическими загрязнениями — битумными и смолистыми пятнами, следами насекомых и другими. Эти загрязнения не удаляются водой при мойке, решить проблему помогают специальные средства — очистители битума и следов насекомых, о которых рассказано в статье.

Длительная езда на автомобиле приводит к утомляемости мышц шеи и наносит вред здоровью позвоночника. Решить эти проблемы помогают подушки на подголовники. О том, что такое подушки на подголовники и зачем они нужны, а также об ассортименте, подборе и применении данных аксессуаров — узнайте из статьи.

Для нарезки наружной резьбы с помощью круглых и прямоугольных плашек необходимо использовать специальное приспособление — плашкодержатель или вороток для плашек. Все о воротках, их существующих типах, конструкции и характеристиках, а также о выборе и применении этих приспособлений — читайте в статье.

Резьбовой крепеж прост и надежен, однако повреждение болта или шпильки может привести к невозможности его извлечения и замены. Эта проблема решается с помощью специального инструмента — набора экстракторов. Об этих приспособлениях, их типах, конструкции, выборе и применении читайте в данной статье.

Почувствовав дыхание зимы, все автомобилисты задумываются о замены сезонной резины. И очень многие из нас при покупке зимних шин встают перед трудным выбором — «шиповки» или «липучки»? Каждый тип шин имеет свои преимущества и недостатки, и отдать предпочтение чему-то одному бывает очень сложно. В этой статье мы попытаемся сделать этот непростой выбор.

Заливка в бак некачественного дизельного топлива может навредить мотору вплоть до полного его выхода из строя. Минимизировать или исключить негативные последствия заправки низкокачественным дизелем помогает специальная автохимия — присадки в дизтопливо, о которых подробно рассказано в данной статье.

Использование правильного типа шин гарантирует автомобилю устойчивость и управляемость в любой дорожной ситуации. Только шины, используемые по сезону, гарантируют оптимальные сцепные характеристики с дорожным покрытием и минимальный тормозной путь.

Диодный мост генератора: схема, принцип работы, особенности

«Автомобильные генераторы бывают двух видов: постоянного и переменного тока», — такую фразу можно прочитать в академических изданиях. В реальности автомобиль с генератором постоянного тока сегодня можно встретить разве что на выставке ретро-техники.

С 60-х годов прошлого века в автомобили устанавливают генераторы переменного тока. Узел выпрямления нужен, чтобы преобразовывать переменный ток в постоянный для питания автомобильных электроприборов. Зачем нужно было так заморачиваться и какие весомые преимущества есть у генераторов переменного тока — тема для отдельной статьи.

Что такое диодный мост и как он работает

Автомобильный генератор вырабатывает трехфазный переменный по величине и знаку ток (напряжение). Чтобы получить постоянную величину тока, в генераторах используют реле-регуляторы.

А чтобы получить ток, постоянный по полярности (+/-), используют диодные мосты, которые подключаются к обмоткам статора и преобразуют переменный ток в постоянный.

Т.е. диодный мост — это узел из выпрямительных полупроводниковых диодов, который выпрямляет переменный ток, вырабатываемый генератором.

Обмотка генератора вырабатывает три фазы тока, каждая из которых имеет форму синусоиды (волны). Часть полуволн заряжена положительно, вторая часть — отрицательно.

Полупроводниковые диоды имеют свойства пропускать ток только в одном направлении. Например, открываются на положительных полупериодах и закрываются на отрицательных.

Движение тока в генераторе

Как это работает в диодном мосте:

• переменный ток из обмоток периодически меняет направление движения в цепи;
• диоды пропускают его только в одном направлении;
• чтобы не было скачков, на каждую фазу устанавливается по два диода (силовое плечо), работающих в разных направлениях.

Поэтому в стандартной, «базовой» комплектации диодного моста всегда не меньше 6 диодов (по два на каждую фазу). И независимо от полярности тока в обмотках генератора на выходе всегда будет плюс, необходимый для работы электроприборов.

С диодного моста ток поступает в аккумулятор, а оттуда ко всем электроприборам.

Принципиальная конструкция и особенности диодного моста

Диодный мост представляет собой две алюминиевые пластины (плюсовая и минусовая), соединенные изоляционными втулками. На пластинах расположены разъемы для проводов, подключающихся к обмоткам статора и регулятору напряжения.

В каждую пластину запрессованы по три или четыре крупногабаритных диода — это силовой мост.

Чтобы генератор работал более стабильно и эффективно, к 6 (8) основным диодам, которые “выпрямляют” ток, можно подключить 3 дополнительных слаботочных — они подают питание на реле-регулятор и обмотку возбуждения.

Схема диодного моста генератора

Виды диодных мостов

На современных автомобилях используют диодные мосты на 6 или 8 диодов.

Шестидиодный мост используют в генераторах с любым способом подключения обмоток статора — треугольником или звездой.

Подключение обмотки к диодному мосту треугольником

Восьмидиодные мосты используются только при обмотке статора звездой, т.к. дополнительное силовое плечо здесь подключено к нулевой точке статора.

Подключение обмотки к диодному мосту звездой

Это более мощные мосты: дополнительное силовое плечо повышает мощность генератора на 5-15%, зависит от оборотов двигателя.

И шести-, и восьмидиодные мосты могут быть:

• только с выпрямительными диодами. Здесь обмотка возбуждения питается от напряжения, которое снято с силовых выпрямителей;
• с 3-мя дополнительными диодами (9-ти или 11-ти диодные мосты). В этом случае питание регулятора и обмотки идет с вспомогательных диодов.

Схема на 8 диодов

Кроме того, диодные мосты отличаются по конструкции, способу крепления диодов, бывают разборными и неразборными. В диодных мостах используются полупроводниковые выпрямители, лавинные диоды или диоды Шоттки.

Как проверить и отремонтировать диодный мост

Неисправный генератор заявляет о себе недвусмысленно:

• Полностью заряженный с вечера аккумулятор на утро разрядился. Если его зарядить снова и завести двигатель, он разрядится через несколько минут.
• Генератор воет во время движения. ТОнальность воя меняется в зависимости от оборотов.
• Электроприборы сбоят.

Чтобы убедиться, что неисправен именно диодный мост, измерьте напряжение на выходе генератора — оно должно быть больше 13,5В и прозвоните генератор: если проблема в диодном мосте, “плюс” будет звенеть вместе с обмоткой.

Чтобы окончательно подтвердить предположения, езжайте на хорошее СТО — там мастера работают со спецоборудованием, которое позволяет найти обрывы, пробои, определить тип диодов, обнаружить их деградацию, напряжение обратного пробоя в лавинных диодах. Такая подробная диагностика позволяет мастеру понять, какой диод нужен на замену, обнаружить деградирующие диоды и качественно отремонтировать генератор.

Если диодный мост разборной, специалисты заменят диоды, пришедшие в негодность. Если нет, придется полностью менять весь блок.

Что такое диодный мост и как он работает?

Наряду с линейными устройствами в электрической цепи можно встретить и нелинейные полупроводниковые элементы, имеющие самый разнообразный функционал в составе электронной схемы. Среди полупроводниковых приборов особое место занимает диодный мост, выполняющий роль преобразователя переменного напряжения в постоянное. Хоть для этих целей с тем же успехом может применяться и обычный диод, но сфера их применения существенно ограничивается рабочими параметрами одного элемента. Решить недостатки единичной детали помогла диодная сборка из нескольких, существенно отличающихся характеристиками и принципом работы.

Устройство и принцип работы

Диодный мост представляет собой электронную схему, собранную на основе выпрямительных диодов, который предназначен для преобразования подаваемого на него переменного тока в постоянный. Чаще всего в состав схемы включаются диоды Шоттки, но это не категоричное требование, поэтому в каком-либо конкретном случае может заменяться и другими моделями, подходящими по техническим параметрам. Схема моста из полупроводниковых диодов включает в себя четыре элемента для одной фазы. Диодный мостик может набираться как отдельными диодами, так и собираться единым блоком, в виде монолитного четырехполюсника.

Профессия 21 века. Курсы по ремонту и сервисному обслуживанию бытовой техники

Нажмите на кнопку «Записаться на курсы», пройдите обучение и получите востребованную профессию с высоким доходом всего за 2 месяца!

Наши 7 ключевых преимуществ:

1) Гарантированное трудоустройство.
2) Обучение по востребованной специальности в сфере ремонта бытовой техники под руководством опытных практикующих мастеров и квалифицированных преподавателей и методистов в данной сфере.
3) Стаж преподавателей более 10 лет.
4) Собственная обучающая платформа на базе самых крупных Сервисных Центров по ремонту бытовой техники.
5) При прохождении одного курса второй можно пройти бесплатно.
6) Учим правильно взаимодействовать с клиентами (Как правильно общаться с клиентами, работать с возражениями, как взаимодействовать со сложными клиентами и обучим более профессиональному выполнению заказов)
7) Гибкий график обучения.

Принцип работы диодного моста основывается на способности p – n перехода пропускать электрический ток только в одном направлении. Схема включения диодов в мост построена таким образом, чтобы для каждой полуволны создавался свой путь протекания электрического тока к подключенной нагрузке.

Рис. 1. Принцип работы диодного моста

Для пояснения выпрямления диодным мостом необходимо рассматривать работу схемы относительно формы напряжения на входе. Следует отметить, что кривая напряжения за один период имеет две полуволны – положительную и отрицательную. В свою очередь, каждая полуволна имеет процесс нарастания и убывания по отношению к максимальной точке амплитуды.

Поэтому работа выпрямительного устройства будет иметь такие этапы:

• На вход выпрямительного моста, обозначенного буквами А и Б подается переменное напряжение 220В.
• Каждая полуволна, подаваемая из электрической сети или от обмоток трансформатора, преобразуется в постоянную величину парой диодов, расположенных по диагонали.
• Положительная полуволна будет проводиться парой диодов VD1 и VD4 и выдавать на выход моста полуволну в положительной области оси ординат.
• Отрицательная полуволна будет выпрямляться парой диодов VD2 и VD3, с которых на том же выходе моста возникнет очередная полуволна в положительной области.

В связи с тем, что оба полупериода получают реализацию на выходе диодного моста, такое электронное устройство получило название двухполупериодного выпрямителя, также его называют схемой Гретца.

Обозначение на схеме и маркировка

На электрической схеме диодный мост может иметь различные варианты изображения. Чаще всего вы можете встретить такие обозначения:

Рис. 2. Обозначение на схеме

Первый вариант обозначения мостового выпрямителя используется, как правило, в тех ситуациях, когда электронный прибор представляет собой монолитную конструкцию, единую сборку. На схеме маркировка выполняется латинскими буквами VD, за которыми указывается порядковый номер.

Второй вариант наиболее распространен для тех ситуаций, когда диодный мост состоит из отдельных полупроводниковых устройств, собранных в одну схему. Маркировка второго варианта, чаще всего, выполняется в виде ряда VD1 – VD4.

Следует также отметить, что вышеприведенное схематическое обозначение и маркировка хоть и имеет общепринятый характер, но может нарушаться при составлении схем.

Разновидности диодных мостов

В зависимости от количества фаз, которые подключаются к диодному мосту, различают однофазные и трехфазные модели. Первый вариант мы детально рассмотрели на примере схемы Гретца выше.

Трехфазные выпрямители, в свою очередь, разделяются на шести- и двенадцатипульсовые модели, хотя схема диодного моста у них идентична. Рассмотрим более детально работу диодного устройства для трехфазной схемы.

Рис. 3. Схема трехфазного диодного моста

Диодный мост, приведенный на рисунке выше, получил название схемы Ларионова. Конструктивно для каждой из фаз устанавливается сразу два диода в противоположном направлении друг относительно друга. Здесь важно отметить, что синусоида во всех трех фазах имеет смещение в 120° друг относительно друга, поэтому на выходах устройства при наложении результирующей диаграммы получится следующая картина:

Рис. 4. Напряжение выпрямленное трехфазным мостом

Как видите, в сравнении с однофазным выпрямителем на базе диодного моста картина получается более плавной, а скачки напряжения имеют значительно меньшую амплитуду.

Технические характеристики

При выборе конкретного диодного моста для замены в выпрямительном блоке или для любой другой схемы важно хорошо ориентироваться в основных технических параметрах.

Среди таких характеристик наиболее значимыми для диодного моста являются:

• Амплитудное максимальное напряжение обратной полярности – это пороговое значение более которого уже произойдет необратимый процесс и полупроводник выйдет со строя. Обозначается как U_Аобр в отечественных моделях или V­_rpm для зарубежных.
• Среднее обратное напряжение – представляет собой номинальное значение электрической величины, которое может прикладываться в процессе эксплуатации. Имеет обозначение U_обр в отечественных образцах или V­_r(rms) для зарубежных диодных мостов.
• Средний выпрямленный ток – обозначает действующую величину электрического тока на выходе диодного моста. На устройствах указывается как I_пр или I_o для моделей отечественного или зарубежного производства соответственно.
• Амплитудный выпрямленный ток – это максимальный ток на выходе выпрямителя, определяемый пиком полуволны на кривой, обозначается как I_fsm для пульсирующего тока на положительном и отрицательном выводе.
• Падение напряжения в прямой полярности – определяет потерю напряжения от собственного сопротивления диодного моста. На устройстве обозначается как V­_fm.

Если вы хотите выбрать модель на замену, допустим в сети 220 В, то главный параметр для диодного моста обратный ток и напряжение. Рабочие характеристики должны значительно превышать номинал сети, к примеру, при напряжении 220 В – диодный мост должен выдерживать около 400 В. По току подойдет и меньший запас, но его также следует предусмотреть.

Преимущества и недостатки

Кроме диодного моста существуют и другие способы преобразования переменного в постоянный ток. В сравнении с однополупериодным, двухполупериодное выпрямление обладает рядом преимуществ:

• И отрицательная, и положительная полуволна синусоиды преобразуются в выходное напряжение, поэтому вся мощность трансформатора используется в наиболее оптимальной степени.
• За счет большей частоты пульсации получаемое от диодного выпрямителя напряжение куда проще сглаживать при помощи фильтров.
• Использование электроэнергии под нагрузкой уменьшает потери мощности на перемагничивание сердечника, возникающее из-за процессов взаимоиндукции в обмотках питающего трансформатора.
• Гармоничное перераспределение кривой электротока и напряжения на выходе – за счет передачи каждого полупериода сразу двумя диодами в мосте, выходной параметр получается куда более равномерным.

К недостаткам диодного моста следует отнести и большее падение напряжения, в сравнении с однополупериодной схемой или выпрямителем с отводом из средней точки. Это обусловлено тем, что ток протекает сразу черед два полупроводниковых элемента и встречает омическое сопротивление от каждого из них. Такой недостаток может оказывать существенное влияние в слаботочных цепях, где доли ампера могут решать значение сигналов, режимы работы агрегатов и т.д. В качестве решения могут применяться диодные мосты с диодами Шотки, у которых падение прямого напряжения относительно ниже.

Еще одним недостатком является сложность определения перегоревшего звена, так как при выходе со строя хотя бы одного диода вся схема будет продолжать работать. Понять, что один из полупроводниковых элементов выпал из цепи можно лишь с помощью измерений, далеко не всегда прибор или схема отреагируют при сбое видимой неисправностью.

Практическое применение

На практике диодный мост имеет довольно широкий спектр применения – это и цифровая техника, блоки питания в персональных компьютерах, ноутбуках, различных устройствах, автомобильных генераторах, питающихся от низкого постоянного напряжения. Помимо этого их можно встретить в системах звуковоспроизведения, измерительной техники, теле- радиовещания, они устанавливаются в ряде различных устройств по всему дому. Для лучшего понимания роли диодного моста в этих приборах мы рассмотрим несколько конкретных схем, в которых он применяется.

Примеры схем с диодным мостом и их описание

Одна из наиболее простых схем с применением диодного моста – это зарядное устройство, применяемое для оборудования, питаемого низким напряжением. Один из таких вариантов рассмотрим на следующем примере

Рис. 5. Схема зарядного устройства

Как видите на рисунке, от понижающего трансформатора Т1 напряжение из переменного 220В преобразуется в переменное на уровне 7 – 9В. После этого пониженное напряжение подается на диодный мост VD, от которого выпрямленное через сглаживающий конденсатор С1 на микросхему КР. От микросхемы выпрямленное напряжение стабилизируется и выдается на клеммы разъема.

Рис. 6. Схема карманного фонаря

На рисунке выше приведен пример схемы карманного фонаря, данная модель подключается к бытовой сети 220В через розетку, что представлено соединением разъема Х1 и Х2. Далее напряжение подается на мост VD, а с него уже на микросхему DA1, которая при наличии входного питания сигнализирует об этом через светодиод HL1. После этого напряжение питания приходит на аккумулятор GB, который заряжается и затем используется в качестве основного источника питания для лампы фонарика.

Пример схемы сварочного агрегата

Здесь представлен пример схемы сварочного агрегата, в котором диодный мост устанавливается сразу после понижающего трансформатора для выпрямления электрического тока. Из-за сложности схемы дальнейшее рассмотрение работы устройства нецелесообразно. Стоит отметить, что существуют и другие устройства с еще более сложным принципом работы – импульсные блоки питания, ШИМ модуляторы, преобразователи и т.д.

Диодный мост генератора — устройство и проверка неисправности.

Диодный мост современного генератора состоит из двух алюминиевых пластин, которые служат радиаторами охлаждения и которые изолированы друг от друга диэлектриком. К каждой из двух пластин (на большинстве генераторов) подключены по три диода одним из своих выводов (на некоторых по 4 пары диодов).

Вторые выводы каждого из трёх диодов соединяются между собой общей точкой соединения (см. электросхему слева) и далее в каждой точке выводы ещё соединяются с тремя выводами трёхфазной обмотки статора генератора.

К этим же точкам ещё подключаются три дополнительных диода (более мелких — см. электросхему слева и видеоролик чуть ниже).

Ну и вторые выводы трёх дополнительных диодов (служащих для питания реле или обмотки возбуждения) соединяются в одну точку и подключаются к шине, а та в свою очередь подключается к проводу, идищему к реле-регулятору напряжения

Вся схема подключена по мостовой схеме и поэтому и называется диодный мост генератора и именно диодный мост в целом и служит выпрямителем переменного тока генератора в постоянный ток, необходимый для зарядки батареи и питания потребителей.

У генератора могут быть несколько неисправностей, о которых можно почитать и одной из неисправностей генератора автомобиля, или мотоцикла, является выход из строя выпрямительных диодов.

При их проверке основываются на том, что выпрямительный диод — это электронный прибор, который в исправном состоянии в одном направлении пропускает ток, а в другом нет. И именно на этом и основана проверка исправности диодного моста генератора, которая буде описана ниже и которую так же можно посмотреть в видеоролике выше.

Для проверки полупроводниковых диодов потребуется снять диодный мост (подкову) с генератора и так же потребуется обыкновенный тестер мультиметр. Перед работой прибор следует включить в режим проверки диодов — тоесть установить переключатель в положении напротив значка, означающего диод. А провода щупов подключаем в гнёзда для замера сопротивления (как в показано видеоролике выше).

При проверке исправности диодного моста лучше всего проверять каждый диод по отдельности и для этого щупы тестера нужно подключать непосредственно к каждому диоду (один щуп, например красный, подключаем к корпусу (донышку) проверяемого диода, а второй чёрный щуп подключаем к выводу диода.

При этом мы видим на экране тестера какое то условное сопротивление ( на разных генераторах по разному и зависит от мощности — примерно в пределах 400 — 800 Ом) и это значит что проверяемый диод в этом направлении пропускает ток. Теперь следует поменять местам щупы тестера (красный щуп к выводу, а чёрный к корпусу проверяемого диода). При таком подключении щупов мы видим на экране тестера единицу, означающую, что в этом направлении диод заперт и не пропускает ток и это значит что такой диод исправен.

Аналогично проверяем остальные два диода, расположенные на этой же алюминиевой пластине. Все они должны работать так же, то есть при проверке пропускать ток только в одном направлении.

На второй пластине три других диода работают наоборот (подключены в обратной полярности и полупроводник развёрнут и подключен наоборот), но проверка их тестером отличается лишь тем, что при подсоединении красного щупа тестера к корпусу, а чёрного к выводу проверяемого диода, ток не должен проходить (тестер показывает единицу, означающую, что проверяемый диод закрыт), а если поменять местами щупы, то тестер должен показать сопротивление (ток проходит). Проверяем также и два остальных диода, впресованных в эту же алюминиевую пластину.

Если же при подключениях щупов в любом виде к какому то диоду, цифровой тестер показывает единицу (в обоих направлениях) то такой диод пробит и его следует заменить. Если же при подключении щупов тестера в любом виде (в обоих направлениях) мы видим какое то значение на тестере, то такой диод имеет короткое замыкание и его тоже следует менять. Также проверяются и три дополнительных диода (маленьких).

Следует учесть, что при показаниях тестера (в положении когда ток проходит) должны быть сопротивления как можно ближе одинаковые по значениям. А чем больше отличия в показаниях тестера при проверке диодов одной пластины, тем больше вероятность неисправности диодов (тех, которые ощутимо отличаются по показаниям сопротивления от других диодов).

А допустимые отклонения при проверке каждого диода желательно не должны быть более 5 единиц в показаниях тестера и если какой то диод отличается по показаниям от остальных, то его желательно заменить, так как при больших токах, когда генератор будет работать, такой диод будет работать плохо и будут проблемы с зарядкой.

Чтобы заменить дефектный диод, его нужно отпаять и выпрессовать, затем запрессовать новый диод и припаять его — подробнее об этом я напишу ниже в разделе ремонт диодного моста.

Ну и ещё можно проверить диодный мост полностью, подключив оба щупа тестера к двум разным алюминиевым пластинам. При этом например красный щуп подключаем к одной из пластин, а чёрный к другой и видим , что тестер показывает какое то сопротивление. Далее меняем щупы местами и подключаем к тем же пластинам и при этом тестер должен показать единицу, то есть все диоды заперты, исправны и проводят ток только в одном направлении.

Если же при обоих подключениях щупов (при замене их местами) тестер показывает какое то значение сопротивления (близкое по значению при обоих подключениях щупов) то такой диодный мост генератора неисправен.

Следует сказать, что проверки с помощью тестера, которые я описал выше являются лишь примерными и более точную проверку следует производить под нагрузкой. Для этого следует подключить через диоды лампу (которая потребляет примерно пять ампер), согдасно приведённой мной электросхеме на рисунке слева и затем подать напряжение от аккумулятора.

И если лампа, при подключении к ней диодного моста будет гореть в одном направлении (при одной полярности) и гаснуть при другом направлении (при обратной полярности) то такой диодный мост можно считать исправным.

Новости

Печка дует горячим воздухом в жару

Настоящее издевательство над водителем и пассажирами начинается тогда, когда отопитель отказывается переключаться…

Ремень ГРМ: функция ремня и сравнение с цепью ГРМ.

Что такое ремень ГРМ и какую функцию он выполняет, в чем разница между цепью ГРМ и ремнем, какие последствия,…

Как определить износ ремня генератора

Неприятный свист под капотом авто сразу же напрягает заботливого, опытного владельца. И действительно,…

Как можно «убить» генератор: самые распространенные ошибки

Слово генератор происходит от латинского generator (производитель) и представляет из себя узел, который…

Обычная лужа может стать причиной повреждения автомобиля

Как известно, автомобили и дороги, и тем более дорожные условия, не всегда дружат друг с другом. И не…

© Мастерская Всполье 2021 | Все права защищены | г. Ярославль, ул. Вспольинское поле д 14, бокс №4. | Соглашение о политике конфиденциальности
