Что такое микрометр и как им пользоваться?

Как правильно пользоваться микрометром

Микрометр – высокоточный прибор, предназначенный для измерения линейных величин абсолютным методом. Чтобы определить его показания, необходимо просуммировать значения шкалы стебля и барабана.

Определение показаний прибора

Указателем при отсчете по шкале 2 стебля служит торец барабана, а продольный штрих 1 является указателем для круговой шкалы 3. Пронумерованная шкала стебля показывает количество миллиметров, а его дополнительная шкала служит для подсчета половин миллиметров.

Отметим последний полностью открытый барабаном штрих миллиметровой шкалы стебля. Его значение составляет целое число миллиметров, и на рисунке он обозначен зеленым цветом. Если правее этого штриха имеется открытый штрих дополнительной шкалы (выделен голубым), нужно прибавить 0,5 мм к полученному значению.

При отсчете показаний круговой шкалы 3 в расчет берут то её значение, которое совпадает с продольным штрихом 1. Таким образом, на верхнем изображении показания прибора составляют:

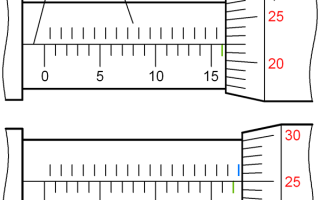

• 16 + 0,22 = 16,22 мм.
• 17 + 0,5 + 0,25 = 17,75 мм.

Распространенной ошибкой является случай, когда неверно учитывают (или не учитывают) величину 0,5 мм. Это связано с тем, что ближайший к барабану штрих дополнительной шкалы может быть открыт частично. При необходимости проверьте себя с помощью штангенциркуля.

Порядок проведения измерений микрометром

Рабочие поверхности микрометра разводят на величину чуть большую, чем размер измеряемой детали, иначе при работе можно её поцарапать. Дело в том, что торцевые поверхности пятки и микрометрического винта имеют высокую твердость для устойчивости к истиранию.

Пятку слегка прижимают к детали и вращают микрометрический винт с помощью трещотки до соприкосновения его с измеряемой поверхностью. Трещотка служит для регулирования усилия натяга – делается обычно 3 – 5 щелчков. Положение микрометрического винта фиксируют с помощью стопорного устройства для того, чтобы не сбить показания при считывании значений со шкалы.

В процессе работы с микрометром его следует держать за скобу таким образом, чтобы была видна шкала стебля, и показания можно было снять на месте.

При измерении диаметра вала, измерительные поверхности нужно выставлять в диаметрально противоположных точках. При этом пятка прижимается к валу, а микрометрический винт, который медленно вращают трещоткой, последовательно выравнивается в двух направлениях: осевом и радиальном. После работы необходимо проверить точность инструмента с помощью эталона.

Устройство гладкого микрометра типа мк-25

Основные элементы конструкции гладкого микрометра представлены на рисунке ниже и обозначены цифрами:

1. Скоба. Она должна быть жесткой, поскольку её малейшая деформация приводит к соответствующей ошибке измерения.
2. Пятка. Она может быть запрессована в корпус, а может быть сменной у микрометров с большим диапазоном измерений (500 – 600 мм, 700 – 800 мм и т.д.).
3. Микрометрический винт, который перемещается при вращении трещотки 7.
4. Стопорное устройство. У микрометра на рисунке оно выполнено в виде винтового зажима. Используется для фиксации микрометрического винта при настройке прибора или снятии показаний.
5. Стебель. На него нанесены две шкалы: пронумерованная (основная) показывает количество целых миллиметров, дополнительная – количество половин миллиметров.
6. Барабан, по которому отсчитывают десятые и сотые доли миллиметра. Торец барабана также является указателем для шкалы стебля 5.
7. Трещотка для вращения микрометрического винта 3 и регулировки усилия, прикладываемого к измерительным поверхностям прибора.
8. Эталон, который служит для проверки и настройки инструмента. Не предусмотрен для некоторых моделей микрометров МК-25.

Настройка микрометра и проверка его точности

Проверку нулевых показаний микрометра проводят каждый раз перед началом работы, при необходимости выполняют настройку. Ниже приведена общая последовательность действий.

• Проверить жесткость крепления пятки и стебля микрометра в скобе. Протереть чистой мягкой тканью измерительные поверхности.
• Проверить нулевые показания инструмента. Для этого у МК-25 соединяют между собой рабочие поверхности пятки и микрометрического винта усилием трещотки (3 — 5 щелчков). Если прибор настроен правильно, его показания будут равны 0,00.

Для проверки микрометров с диапазоном измерений 25 — 50 мм, 50 — 75 мм и более используют соответствующие им эталоны (концевые меры длины), точный размер которых известен. Эталон, имеющий чистую торцевую поверхность, должен быть зажат без перекосов между измерительными поверхностями прибора усилием трещотки в несколько щелчков. Полученное значение сравнивают с известным, а при необходимости выполняют настройку микрометра в следующей последовательности.

Настройка на ноль

а) Фиксируют микрометрический винт при помощи стопорного устройства в положении с зажатой концевой мерой или соединенными вместе измерительными поверхностями.

б) Разъединяют барабан и микрометрический винт между собой. Для этого придерживают одной рукой барабан, а другой отворачивают корпус трещотки (достаточно полуоборота).

Также возможна конструкция прибора, в которой соединение барабана с микрометрическим винтом осуществлено с помощью винта или прижимной гайки с углублением. В этом случае воспользуйтесь ключом, идущим в комплекте.

в) Нулевой штрих барабана совмещается с продольным штрихом стебля. После этого барабан вновь соединяют с микрометрическим винтом, проводят новую проверку. Настройка повторяется при необходимости.

Микрометр

Содержание: Скрыть Открыть

• Устройство и назначение
• Принцип действия
• Типы микрометров
• Микрометры цифровые
• ГОСТы

Микрометр – это универсальный измерительный прибор для высокоточного (с погрешностью от 2 до 50 мкм) определения линейного размера детали. Измерение может быть произведено абсолютным или относительным контактным методом с погрешностью достаточной для точной сборки узлов и станочного производства.

Устройство и применение микрометров

Как универсальный измерительный инструмент применение микрометра возможно в любой области, где необходимо определение линейных размеров с точностью от 2 мкм. Это, в первую очередь, механическая обработка деталей, точная сборка узлов и механизмов, настройка работы промышленного оборудования и мн. другое.

Устройство микрометра достаточно простое, в конструкцию инструмента входит всего три основных элемента:

• Рама в виде полукруга оснащенная опорной стойкой (1) для фиксации измеряемой детали.
• Ручка, оснащенная трещоткой (6), неподвижным стеблем (4) со шкалой и измерительным барабаном (5).
• Винт (2) с неподвижной гайкой (3) для измерения линейных величин.

Замер с помощью микрометра выполняется посредством перемещения винта в неподвижной гайке. По углу оборота винта и определяется перемещение и рассчитывается линейный размер. Количество полных оборотов указано на стебле, доли – по круговой шкале на барабане. Инструмент также оснащен устройством кольцевой гайкой для фиксации.

Для обеспечения точности измерений передвижение микрометрического винта не должно превышать 25 мм. Поэтому микрометры выпускаются в пределах 0–25, 25–50 мм и т. д., до 300 мм, с дальнейшим шагом 100 мм. — 300–400, 400–500 и т. д.

Принцип действия микрометров

Для примера возьмём обычные механические гладкие микрометры, получившие наиболее широкое применение. Данный инструмент позволяет производить замер абсолютным и относительным способом. При абсолютном замере измеряемая деталь размещается между опорной стойкой и передвижным винтом. Полученный размер можно определить непосредственно по шкале. При относительном измерении определяется размер рядом распложенных предметов и затем вычисляется нужный параметр.

Сам замер производится в следующей последовательности:

• Проверить точность прибора. Необходимо закрутить винт и проверить – совпадает ли нулевая отметка на шкале барабана с горизонтальным штрихом на стебле.
• Если предел измерений более 25 мм, то для проверки необходимо использовать эталонные меры.
• При несовпадении меток необходимо отрегулировать стебель специальным ключом (входит в комплект).
• Перед началом измерения винт выкручивается до размера немного более размера детали.
• Измеряемая деталь размещается между винтом и неподвижным упором.
• Винт необходимо зажать с помощью трещотки до характерного звука срабатывания – трещотка начинает проворачиваться, закрутка микровинта останавливается после 3 щелчков.
• Определяем показание по трем шкалам. Первые две расположены на стебле и одна на барабане. По штрихам в верхней части шкалы определяется количество полных миллиметров. К ним прибавляем, если возможно, половину второй шкалы, т. е. ещё 0,5 мм.
• В завершение прибавляем значение со шкалы барабана в соответствие с ценой деления шкалы, например 0,01 мм.
• Окончательный итог определяется суммированием всех трех показаний.
• Для получения максимально точного результата рекомендуется проведение нескольких замеров с расчетом среднего значения.

Типы микрометров

Для различных объектов измерения выпускаются следующие типы микрометров:

• Микрометры листовые – для замера толщины листов.
• Гладкие микрометры – для определения размера предметов с гладкой поверхностью.
• Микрометры рычажные – оснащены рычажно-зубчатой головкой для замера изделий со сложной конфигурацией.
• Трубные микрометры – для определения размеров стен труб.
• Проволочные и резьбомерные – для замера тонких изделий.
• Цифровые микрометры – оснащены электронной системой определения размера и цифровой шкалой.

Микрометры цифровые

Вместе с механическими, цифровые микрометры пользуются большой популярностью благодаря удобству и точности измерения, а также возможностям электронных приборов:

• Производить замер с точностью до 1 мкм при погрешности до 0,1 мкм.
• Встроенная калибровка.
• Удобное цифровое табло для максимально быстрого и точного получения результата.
• Выбор систем расчета.
• Вывод информации на ПК и мн. другое в зависимости от модели.

Государственные стандарты

Основной стандарт регулирующий технические условия производства инструмента – ГОСТ 6507-90

Как пользоваться микрометром

Микрометрами измеряют размеры деталей с точностью до десятых и сотых долей миллиметра. По виду инструмент напоминает штангенциркуль. Но от него микрометр отличается универсальностью и повышенной точностью.

Со стороны кажется, что это очень сложный прибор. Но это только на первый взгляд. Пользоваться различными типами микрометров может научиться каждый. Расскажем об этом в данной статье.

Содержание

Как пользоваться микрометром

1. Устройство и принцип работы типового микрометра
2. Как пользоваться типовыми, электронными и рычажными микрометрами (инструкция)
3. Какие бывают микрометры
4. Виды микрометров по области применения
   1. Гладкие микрометры
   2. Микрометры-нутромеры
   3. Микрометры для горячего проката
   4. Микрометры для измерения расстояния между зубцами (зубомеры)
   5. Двухшкальные микрометры
   6. Трубные микрометры
   7. Резьбомерные микрометры
   8. Микрометры для измерения толщин листов
   9. Канавочные микрометры
   10. Проволочные микрометры
   11. Призматические микрометры
5. Виды микрометров по способу индикации
   1. Аналоговые микрометры
   2. Лазерные микрометры
   3. Цифровые микрометры
   4. Рычажные микрометры
6. Как откалибровать типовой микрометр, настроить его и проверить на точность
7. Как настроить микрометр на ноль
8. Как правильно пользоваться микрометром (уход и обслуживание)

Устройство и принцип работы типового микрометра

Типовой микрометр состоит из тисков и блока с измерительными механизмами. Для проведения операции деталь зажимают в тисках и плотно удерживают в ней.

Изображение №1: внешний вид и устройство типового микрометра

Принцип действия этого инструмента основан на винтовой паре. По его шагу определяют отклонения от нулевых отметок. Значения считывают с блоков с измерительными механизмами.

Эта цилиндрическая часть микрометра имеет две шкалы.

Крутящаяся. Расположена на барабане. Эти деления показывает доли миллиметра.

Неподвижная. Расположена на стебле микрометра. Имеются две шкалы с разными ценами деления (0,5 и 1 мм).

Изображение №2: шкалы микрометра

Как пользоваться типовыми, электронными и рычажными микрометрами (инструкция)

При использовании типовых и аналоговых микрометров замеры деталей узнают путем складывания значений, получившихся на барабанах и стеблях микрометров. Как видите, инструкция пользования микрометром выглядит очень просто.

Важно! Всегда помните следующее правило. Если на нижней половине стебля последняя видимая риска находится правее, то к полученному значению нужно прибавить еще 0,5. Схематически это выглядит так.

Изображение №3: инструкция по считыванию результатов измерений

При использовании рычажных и электронных микрометров сложностей гораздо меньше.

Какие бывают микрометры

Микрометры делят по двум главным критериям.

По области применения.

По способам индикации.

Виды микрометров по области применения

По области применения выделяют следующие виды микрометров.

Гладкие микрометры

Их обычно применяют для измерения плоских и крупных предметов. Чаще всего при помощи таких микрометров определяют диаметры деталей и их сечения.

Фотография №1: гладкий микрометр

Микрометры-нутромеры

Основная задача таких приборов — измерение внутренних диаметров изделий. Такие микрометры чаще всего применяют в токарном деле для контроля изменения внутренних диаметров деталей в процессе обработки.

Фотография №2: микрометр-нутромер

Микрометры для горячего проката

Это специализированный инструмент, по внешнему виду и конструкции значительно отличающийся от традиционных измерительных приборов данного типа. Этот микрометр имеет колесо с разметкой. С его помощью измеряют толщины изделий при их прокатывании через щипцы.

Фотография №3: микрометр для горячего проката

Микрометры для измерения расстояния между зубцами (зубомеры)

Эти приборы имеют специальные конические насадки, предназначенные для измерения ширины пазов, а также размеры зубчатых колес или шестеренок. Инструменты калибруют по деталям, имеющим эталонные размеры.

Фотография №4 микрометры для измерения расстояния между зубцами (зубомеры)

Двухшкальные микрометры

Такие микрометры еще называют предельными. Предназначены для измерения габаритов сложных деталей.

Фотография №5: двухшкальные микрометры

Трубные микрометры

Основные задачи таких микрометров — измерение толщин труб и их износа. Такими приборами чаще всего пользуются при проверках представители управляющих компаний.

Фотография №6: трубные микрометры

Отличительная черта таких микрометров — наличие специальных насадок, позволяющих измерять бугристые и неровные поверхности. Это актуально, если трубы, к примеру, покрылись ржавчиной.

Резьбомерные микрометры

Имеют специальные насадки для измерения глубины дюймовых и метрических резьб.

Фотография №7: резьбомерный микрометр

Микрометры для измерения толщин листов

С их помощью измеряют толщины заготовок из листовых материалов (металлопрокат, полипропилен и пр.). Могут иметь узкие и удлиненные насадки. Изделия первого типа предназначены для измерения узких листов, а второго — вытянутых и широких.

Фотография №8: микрометр для измерения толщин листов

Канавочные микрометры

Имеют специальные щупы. Их вставляют в канавки, углубления, отверстия и ямы для измерения их габаритов.

Фотография №9: канавочный микрометр

Проволочные микрометры

Эти узкоспециализированные приборы предназначены для измерения диаметров шариков в подшипниках и проволок.

Фотография №10: проволочный микрометр

Призматические микрометры

С поомощью таких микрометров измеряют, к примеру, такие инструменты, как лезвия и ножи.

Фотография №11: призматический микрометр

Виды микрометров по способу индикации

По способу индикации микрометры делятся на 4 вида.

Аналоговые микрометры

Эти приборы наименее функционыльны, просты в исполнении и стоят недорого. Их главное преимущество — максимальная надежность. Если вы уроните прибор, его точность можно без проблем восстановить при помощи настройки и калибровки.

Фотография №12: аналоговый микрометр

Лазерные микрометры

Это наиболее современные, точные и дорогие представители измерительных приборов данной категории. В быту практически не используются. Требуют пристального ухода и тонкой настройки. Замеры проводятся на основании отклонений лазерных лучей.

Фотография №13: лазерный микрометр

Цифровые микрометры

Для замеров используется все тот же винт (как и у аналоговых моделей). Однако показания выводятся в виде точных цифр на специальных дисплеях.

Фотография №14: цифровой микрометр

Рычажные микрометры

Такие модели лучше аналоговых за счет отсуствия необходимости встматирваться в шкалы для фиксации показаний.

Фотография №15: рычажный микрометры

Как откалибровать типовой микрометр, настроить его и проверить на точность

Микрометры относятся к таким приборам, которые перед каждым использованием необходимо проверять, калибровать и настраивать. Расскажем, как это сделать.

Сначала протрите при помощи тонкого листа бумаги поверхности пяток. Для этого сведите их, зажав лист с небольшим усилием. Потом аккуратно вытащите его, но следите, чтобы не было разрывов. В результате пятки очистятся от пыли и жира.

Фотография № 16: сдвигание пяток

Потом возьмите эталонный образец и удостоверьтесь в том, что прибор показывает все правильно.

Фотография №17: проверка точности показаний при помощи образца

В противном случай следует провести настройку.

Как настроить микрометр на ноль

После описанной выше чистки микрометра при помощи листа бумаги соедините лапки инструмента. Зажмите фиксирующий винт. При помощи специального ключа подкрутите стебель так, чтобы обе риски стояли ровно на нуле.

Фотография №18: настройка микрометра на ноль

Как правильно пользоваться микрометром (уход и обслуживание)

Любая техника нуждается в уходе. Микрометры — не исключения. Вот список основных правил.

Следите за чистотой деталей и механизмов. Удаляйте загрязнения сразу же после их появления.

Перед каждым использованием протирайте пятки губкой или листом бумаги.

Если показания сбились, сразу же перенастройте прибор.

Не используйте трещотку при измерении деталей из мягких материалов. Они могут деформироваться.

И последнее. Если хотите получить максимальную точность измерений, не экономьте на качестве инструментов.

Как правильно пользоваться микрометром

Функциональное назначение микрометра заключается в измерении относительно малых величин контактным способом. Сферы его применения характеризуются необходимостью получения результатов, отличающихся высокой точностью, например, изготовление инструментов. Инструмент достаточно распространен, однако определенные сложности его применения обусловили актуальность вопроса о том, как пользоваться микрометром.

• Конструкция прибора
• Класс точности и маркировка
• Цифровая индикация
• Инструкция по пользованию
  • Проверка показаний
  • Фиксация детали
  • Снятие показаний
• Поверка микрометра

Конструкция прибора

Современный рынок измерительных приборов предлагает довольно широкий ассортимент микрометров, однако их конструктивное исполнение практически идентично, за исключением моделей электронного типа. Отличия механических приборов заключаются в основном в габаритных размерах измеряемых ими предметов. Стандартный измеритель состоит из следующих компонентов:

• «Скоба». Деталь, представляющая собой основу инструмента, на которой закреплены остальные механизмы прибора. Изготавливается из особо прочного металла, устойчивого к деформационным воздействиям, поскольку от жесткости этого элемента напрямую зависит величина погрешности при измерении.
• «Пятка». Элемент, выполняющий функции жесткого упора. Выполняется в двух вариантах: запрессованная в корпус скобы и съемная. Сменная пятка характерна для приборов с диапазоном измерений 500 — 800 миллиметров.
• «Стебель». Составная часть микрометра, выполненная в виде полого цилиндра с размещенной внутри винтовой парой. На лицевой стороне стебля находятся основная, показывающая миллиметры, и дополнительная, показывающая половины миллиметров, шкалы.
• «Барабан». Элемент, шкала которого показывает десятые и сотые доли миллиметра (микрометры), одновременно играет роль указателя для шкалы стебля.
• «Трещотка». Размещена со стороны внешнего торца барабана. Эта деталь не только перемещает микрометрический винт, но и ограничивает величину крутящего момента, прикладываемого человеческой рукой. Такая функция обеспечивает правдивость показаний при возникновении упругой деформации элементов винтовой пары и не позволяет повредить механизм прибора.
• «Микрометрический винт». Одно из окончаний элемента имеет гладкую поверхность и выдвигается в измерительную зону, а другое жестко соединено с барабаном.
• «Стопорное устройство». Деталь выполнена в виде винтового зажима, фиксирующего микрометрический винт в момент настройки прибора или снятия показаний.
• «Эталон». Элемент, находящийся вне прибора и предназначенный для его проверки перед проведением измерений.

Класс точности и маркировка

Термин «класс точности» означает максимально допустимую погрешность прибора. Например, максимальная погрешность микрометра «МК25», имеющего первый класс точности, не должна превышать двух микрометров (±0,002миллиметра), тогда как у такого же прибора второго класса — четырех микрометров (±0,004миллиметра).

Маркировка измерителя выглядит следующим образом: «Микрометр МК25−1», где число 25 обозначает диапазон возможных измерений (от 0 до 25 миллиметров), а единица — класс точности. Кроме того, к названию добавляется шифр документа, определяющего условные обозначения этих приборов — «ГОСТ 6507−90».

Цифровая индикация

Сегмент измерительных приборов современного рынка инструментов предлагает микрометры, имеющие вместо шкал электронное табло для цифровой индикации измерений. Такие устройства определенно имеют ряд преимуществ в сравнении с их механическими аналогами:

• Цифровое отображение значений значительно упрощает процедуру измерения и минимизирует время считывания показаний.
• Электронные приборы имеют сравнительно малый предел допустимой погрешности и цену деления в один микрометр.
• Цифровые микрометры обеспечивают возможность проведения как абсолютных, так и относительных измерений, что чрезвычайно удобно при проведении технического контроля, выполнении расчетов высокого уровня сложности, разбраковке деталей и тому подобное.
• Способность некоторых приборов «запоминать» пределы допуска.
• Наличие разъема подключения компьютера, позволяющего анализировать статистику измерений с последующим составлением отчетов.
• Возможность использования наряду с метрической системой измерений английскую.

Справедливости ради следует отметить и наличие определенных недостатков, характерных для микрометров с цифровой индикацией измерений. Основной минус — это меньшая в сравнении с механическими приборами надежность, поскольку электронный инструмент более восприимчив к различного рода негативным факторам: ударам, падениям, повышенным температурам и влажности и так далее.

Инструкция по пользованию

Процедура измерения заключается во вращении барабана до момента соприкосновения плоского окончания микрометрического винта и пятки с габаритными окончаниями измеряемого предмета. Поскольку в работе с приборами с цифровой индикацией измерений проблемы возникают редко, рассматривать следует порядок действий на примере микрометра классической конструкции.

Проверка показаний

Рекомендуется выполнять не только в процессе приобретения прибора, но и постоянно перед выполнением измерений. Процедура проверки начинается с вращения барабана до момента смыкания пятки и плоского окончания микрометрического винта. Прибор работает исправно, если торец барабана останавливается на нулевой отметке шкалы стебля, а продольный штрих указывает на отметку «0» на барабане.

В случае невыполнения одного из условий необходимо произвести регулировку микрометра. Алгоритм выполнения самостоятельной регулировки выглядит следующим образом:

• Посредством стопорного устройства производится фиксация микрометрического винта. Измерительные плоскости при этом находятся в соединенном положении, или между ними зажимается концевая мера.
• При помощи специального ключа, входящего в комплект микрометра, выполняется разъединение микрометрического винта и барабана.
• Продольный штрих, нанесенный на стебле, совмещается с нулевой отметкой барабана.
• Прибор собирается в обратном порядке, после чего проверяется повторно.

Фиксация детали

Для проведения измерений деталь должна быть надежно зафиксирована измерительными поверхностями инструмента. Во избежание поломки микрометра и в целях получения максимально точных результатов необходимо придерживаться некоторых простых рекомендаций:

1. Плотно прижав измеряемый предмет к пятке, не прилагая усилий, подвести плоскость винта микрометрического к краю предмета.
2. Дальнейшее сближение измерительной поверхности винта с габаритом измеряемого предмета производить исключительно посредством трещотки.
3. Серия щелчков сигнализирует о соприкосновении измерительных поверхностей с габаритами измеряемого элемента, и показания шкал микрометра соответствуют его размерам.

Выполнение этих несложных рекомендаций позволит минимизировать риск повреждения инструмента и существенно снизить степень износа измерительных поверхностей.

Снятие показаний

Снятие показаний начинается с наиболее крупного разряда, постепенно переходя к более мелким. В первую очередь фиксируется показания шкалы, расположенной на стебле. В качестве примера рассматривается модель «МК25−1», цена деления шкалы стебля которого — 0,5 миллиметра. Чрезвычайно важно понимать, что искомый показатель определяется предшествующим открытым делением.

Далее нужно снять показания со шкалы барабана. Здесь цена деления — 0,01 миллиметра. Суммируя полученные показания с двух шкал, получается итоговый результат.

Поверка микрометра

Осуществление поверки микрометра регламентировано методическими указаниями МИ 782−85. Владение методикой поверки чрезвычайно важно как для специалиста, поверяющего инструмент, так и для квалифицированного работника, непосредственно проводящего измерения. Даже в процессе бытовой эксплуатации владение знаниями о поверочных мероприятиях приносит большую пользу. Обнаружение таких отклонений контролируемых параметров, как нарушение параллельности измерительных плоскостей, перекос измерительной плоскости винта и некоторые другие, служат очевидным сигналом о неисправности измерителя.

Как правильно пользоваться и измерять микрометром

Пользоваться микрометром по инструкции достаточно просто. Прибор для измерения диаметра заготовок требует знания элементарных правил.

Как настроить микрометр

Перед измерением деталей микрометром необходимо провести настройку инструмента, при использовании требуется высочайшая точность. Даже незначительные отклонения могут помешать процессу:

1. Инструкция по применению и использованию микрометра рекомендует для начала удалить мельчайшие загрязнения с поверхности губок. Для этого необходимо взять тонкий бумажный лист. Его располагают между лапками и сводят их до упора. Затем бумагу осторожно и медленно вытягивают, следя за тем, чтобы она не порвалась.
2. Дальше инструмент по правилам пользования микрометром нужно выставить на ноль. Губки снова сводят и проверяют, совпадают ли насечки на барабане с отметкой нижней шкалы. Если точности не наблюдается, с помощью специального ключа стебель регулируют до тех пор, пока риска не будет установлена на ноль.
3. При использовании цифровых приборов перед измерениями нужно убедиться, что батарейка не разряжена, и при необходимости вставить новый элемент питания.

Если настроечного инструмента к устройству не приложено, следует открутить крепление трещотки и вручную отцентрировать накатку до полного совпадения с отметкой ноль. После этого фиксирующий механизм закручивают обратно.

Настройку на ноль выполняют перед каждым измерением

Как правильно пользоваться и измерять микрометром

Существует несколько типов приборов — простые механические, со стрелкой, электронные. Все они предназначены для одних и тех же измерений и работают схожим образом, но есть и важные отличия.

Как пользоваться механическим микрометром

Механическое устройство очень простое, но его использование требует определенных знаний. Измерения микрометром по инструкции проводят следующим образом:

1. Между губками прибора размещают небольшую деталь и закручивают барабан.
2. После зажатия заготовки поворачивают трещотку до появления характерного звука. После этого сдавить деталь сильнее уже не получится даже при желании. Трещотка предотвратит чрезмерный нажим и защитит прибор от поломки.
3. После надежной фиксации детали приступают непосредственно к измерениям. На нижней шкале стебля отсчитывают целые миллиметры, затем определяют количество десятых долей по верхним рискам, и наконец, считают сотые доли на круговой шкале на барабане.

Дальше остается суммировать полученные результаты измерений и записать точный размер заготовки.

Зажимать заготовку очень плотно не нужно, пятка и шпиндель должны просто коснуться детали

Как пользоваться советским резьбовым микрометром МК 0-25, 25-50 мм

Механические приборы старого образца очень похожи на обычные гладкие. Их главная конструктивная особенность заключается в строении насадок. Пятка резьбового устройства имеет углубление, а шпиндель выполнен в форме конуса. В зависимости от собственных габаритов прибор может измерять диаметры 0-25 или 25-50 мм

Правила использования микрометра при этом остаются стандартными:

1. Перед измерениями прибор настраивают. Насадки сводят вместе и удостоверяются, что конусовидный шпиндель точно входит в проем на призматической пятке. При необходимости положение губок регулируют при помощи винта, расположенного на торце инструмента.
2. Выполняют настройку на ноль — отметку на барабанной шкале совмещают с центровой насечкой стебля и первой риской.
3. Размещают крепеж между губками микрометра и при помощи винта плотно фиксируют деталь. Межрезьбовой виток при этом должен расположиться в углублении призматической насадки, а конусный шпиндель — войти между витками.

Видео о том, как пользоваться микрометром 0-25, показывает, что определение размеров происходит по обычному алгоритму. Сначала смотрят количество целых миллиметров на нижней стеблевой шкале, а затем снимают показания десятых и сотых долей с верхних рисок и барабана.

При помощи резьбового микрометра можно провести измерение винтов, болтов и других крепежей

Как пользоваться рычажным микрометром часового типа

Стрелочный прибор более хрупок, но прост в работе и позволяет проводить очень точные измерения. Использовать микрометр принято для определения размеров алюминиевых, латунных и медных деталей повышенной мягкости. Трещотки в устройстве не предусмотрено — силу нажатия контролирует стрелочный механизм. Поэтому снижается риск чрезмерного сдавливания детали.

Пользоваться стрелочным микрометром нужно так:

1. Заготовку размещают между губками и зажимают ее при помощи винта на стебле прибора.
2. По инструкции по эксплуатации микрометра следят за положением стрелки, контролирующей сжатие, она должна встать точно на ноль. Отклонение вправо свидетельствует о чрезмерном усилии, а влево — о слишком слабом прижиме.
3. После фиксации заготовки по стеблевой шкале определяют целые и десятые значения, выраженные в миллиметрах, а по барабанной смотрят сотые доли.
4. Для определения тысячных долей снова сверяются с циферблатом и положением тонкой стрелки.

При измерениях учитывают, что деление десять на часовой шкале в действительности соответствует 0,01 мм. Пример правильного пользования микрометра указывает, что если стрелка остановилась на значении 15, то к предыдущим полученным результатам необходимо прибавить 0,15 мм.

Стрелочные микрометры за счет высокой точности часто используют для выбраковки деталей

Как пользоваться электронным цифровым микрометром

Работать с микрометром электронного типа проще всего. В процессе использования не требуется самостоятельно определять габариты детали — точные показания высвечиваются на встроенном экране.

Чтобы осуществить измерения, необходимо:

• протереть сухой тряпкой губки выключенного прибора;
• вручную установить линию нуля барабана вровень с отметкой на шкале стебля;
• включить цифровой прибор и проверить, читает ли он нуль;
• при неудовлетворительном результате отрегулировать трещотку;
• выбрать нужную систему единиц для измерений;
• поместить между губками и плотно зажать деталь.

После этого остается посмотреть на электронный экран и снять показания.

При использовании электронного микрометра можно замерять диаметр как в миллиметрах, так и в дюймах

Заключение

Пользоваться микрометром по инструкции необходимо для проведения высокоточных измерений и для поддержания работоспособности прибора. Справиться с определением габаритов деталей можно даже без опыта — достаточно ознакомиться с алгоритмами применения.
