Работа с необгораемым жалом

Часто встречаю в интернете на разных форумах заявления вроде «не могу работать вечным жалом, припой не берет — медный паяльний форева» или «Вечное жало это хорошо, но вот только если оно от крутой фирмы, все остальное отстой». И в таком духе.

Я уже несколько лет пользуюсь исключительно необгораемым жалом, в начале в составе СТ-96, потом пересел на паяльную станцию ZD-929C которой орудую уже года три без особых нареканий. И на традиционный медный паяльник добровольно уже не пересяду. Ну нафиг, чистить его, лудить, затачивать, забыл как страшный сон. Тем не менее проблема есть и далеко не все знают как ее решать.

Текстовая версия
Основная проблема:
Жало не берет припой, то есть припой плавится, но жало не смачивает. И либо не липнет на него, либо лежит на нем комком. В связи с этой особенностью возник даже миф, будто несгораемые (вечные, никелерованные, да как только их не называли) жала применяются только для пайки с прямой подачей припоя — то есть припой подается в точку пайки в виде тонкой проволочки, а паяльник ее лишь плавит и смачиваться припоем ему не обязательно. Ничего подобного! Для классического метода «паяльник в припой — паяльник в плату» вечное жало тоже подходит замечательно.

Конечно, паять с подачей удобно, а при некоторой сноровке получается очень даже быстро и качественно, но требует двух свободных рук — держать паяльник и держать проволочку. А кто будет держать плату? Всякие держалки есть, конечно, но они не очень удобны. Хотя тисы настольные весьма хороши.

Итак, в чем же проблема? А проблема тут в том, что покрытие жала очень быстро окисляется при высокой температуре и перестает смачиваться. Оптимальная температура при которой и паять комфортно и жало не окисляется это порядка 250-300 градусов (для обычного 60/40 припоя, бессвинцовка не считается — это отдельный гемор), а обычный паяльник, без регулировки, жарит порой до 350-400 градусов.

Вывод — надо снижать температуру. Тут вариантов масса, но самый простой — включить паяло через Диммер. Диммер это крутилка такая, для плавного зажигания света в квартире. Продается в магазинах торгующих всякими розетками, лампочками, светильниками и прочей осветительной электрикой. Стоит рублей 200-300 от силы.

Для того, чтобы жало смачивалось его надо заново лудить. Но простым тыканьем в припой эффекта не достичь — припой то жало не смачивает! С флюсом тоже эффект не велик. Я тут нашел способ сделать это быстро и качественно.

• Берем кусок хлопчатобумажной ткани, я взял огрызок от махрового полотенца. Обильно его смачиваем и отжимаем, чтобы была сырая, но не текла.
• Дальше нам нужна канифоль. Самая обыкновенная канифоль, за 10р баночка.
• Немного припоя. Припой лучше комочком, с хорошую такую каплю обьемом.
• Припой кидаем в баночку с канифолью. Пусть пока там лежит.

Теперь надо действовать быстро.

• Вначале энергично несколько раз прошоркнем горячим жалом по мокрой тряпке, надо чтобы с жала сшаркался весь первичный окисел. Со всех сторон.
• А затем, пока на жале не возник новый окисел, тычем его в канифоль и начинаем топить в канифоле наш припой. Цель — чтобы припой расплавился и начал тонуть.
• При этом канифоль растворяет последние окислы с жала, а жидкий припой тут же их залуживает.

Всё! Аккуратно вытираем о ту же тряпку жало и можно работать дальше. Главное, чтобы температура в дальнейшем была не выше 300 градусов, иначе все труды напрасны — жало снова обгорит и перестанет смачиваться.

Ну и, напоследок, еще раз напомню, что подобные жала любят нежное обращение. Их нельзя царапать или зачищать напильником или шкуркой. Только о мокрую тряпку или вискозную губку. Губку или тряпку можно пропитать обычным медицинским глицерином и тогда она всегда будет мокрой.

На моем основном жале, совершившим черт знает сколько тысяч паек, работающем порой круглые сутки и купленном за 30 рублей на барахолке, вот уже несколько лет нет даже намека на следы износа. Только наружное декоративное напыление пропиталось флюсом и пожелтело, но это мелочи.

З.Ы.
Мой любимый СТ-96 (СТ-95А) к сожалению практически исчез с продажи. Где его сейчас можно купить я не знаю. Вот ищу адекватный аналог по цене/качеству, чтобы было что рекомендовать в дальнейшем.

Спасибо. Вы потрясающие! Всего за месяц мы собрали нужную сумму в 500000 на хоккейную коробку для детского дома Аистенок. Из которых 125000+ было от вас, читателей EasyElectronics. Были даже переводы на 25000+ и просто поток платежей на 251 рубль. Это невероятно круто. Сейчас идет заключение договора и подготовка к строительству!

А я встрял на три года, как минимум, ежемесячной пахоты над статьями :)))))))))))) Спасибо вам за такой мощный пинок.

178 thoughts on “Работа с необгораемым жалом”

точно, сколько себя помню — траббла нерегулируемых медных паялов (
но вот уже дофига лет (или десяток лет с лишним) работаю со станциями — всё акей. есть даже на работе какая-то советская, с двумя выходами на нормальное и повышенное температуро. дык всё кривое, тупое, чОрное и обгорелое, но паять можно )

Жало паяльника: правильно заточить, восстановить, залудить

Практически каждый хозяин сталкивается с такой технической операцией, как пайка с помощью паяльника, однако не каждый хозяин знает, как облудить паяльник. В процессе использования у некоторых умельцев возникает вопрос по поводу того, почему в процессе эксплуатации паяльник начинает плохо работать. Очень часто отказ от работы обусловлен тем, что в процессе работы происходит обгорание и покрытие жала паяльника слоем нагара. Наличие нагара на поверхности жала приводит к тому, что припой перестает прилипать к нему. Большинство умельцев знают, что для восстановления работоспособности требуется удалить нагар и провести облужение наконечника устройства, однако не все соблюдают эти требования к работе, и не каждый хозяин знает, как правильно осуществлять процедуру облужения жала.

Схема устройства паяльника.

Для восстановления работоспособности устройства следует приготовить следующие приборы, инструменты и материалы:

• паяльник;
• наждачная бумага и плоский напильник;
• нож;
• плоскогубцы;
• тиски;
• припой;
• флюс;
• кусок махрового полотенца;
• кусок поролоновой губки;
• глицерин.

При проведении этой процедуры следует учитывать особенности конструкции паяльников.

Особенности отечественных паяльников

Схема работы паяльником.

Приобретаемый инструмент должен иметь соответствующие технические характеристики, чтобы можно было выполнять те операции, выполнение которых на прибор возложено. Различные модели паяльников отличаются между собой мощностью нагревательного элемента. Использование приборов со слабой мощностью не позволит нормально работать при необходимости прогрева большой области пайки, а слишком мощные паяльники будут в процессе работы перегревать и пережигать металл подвергающийся пайке.

При выборе паяльника следует придерживаться принципа – чем больше поле для пайки и чем объемней детали, тем мощнее требуется для работы инструмент. Для проведения монтажных работ с использованием различных микросхем применяются паяльники с мощностью от 4 до 18 Вт. Для работы с печатной платой понадобится прибор имеющий мощность от 25 до 60 ВТ. Для пайки крупных и объемных элементов используется оборудование с мощностью нагревательного элемента от 50 до 120 Вт.

Самые простые отечественные приборы не имеют терморегулирующих устройств, а жало таких приборов способно разогреваться до температуры в 450 градусов Цельсия. Такая температура является вредной при проведении пайки. При осуществлении прикосновения таким раскаленным жалом к канифоли происходит ее бурное плавление, напоминающее извержение вулкана.

При использовании для пайки перегретого жала соединение получается низкого качества, а используемое в процессе работы жало устройства быстро изнашивается. Для выполнения тонких операций рекомендуется приобретать паяльную станцию.

Начальная обработка основания с напылением

Жало с напылением из керамики или никеля лудить не нужно, — так советуют производители, однако это не более чем рекламный ход. Такие покрытия тоже склонны к окислению, но процесс проходит медленнее. Залудить жало паяльника паяльной станции современного типа проверенным методом не получится — это уничтожит покрытие.

Чистку таких наконечников выполняют небольшим кусочком хлопчатобумажной ткани. Для этого в канифоль добавляют припой и окунают в смесь разогретое жало, которое предварительно натирают ветошью. Расплавленный припой обволакивает наконечник и формирует защитный слой.

Преимущества использования паяльных станций

Формы заточки наиболее распространенных паяльных жал.

В конструкции паяльной станции предусмотрена установка терморегулятора, благодаря наличию которого в процессе выполнения работы можно задавать жалу инструмента необходимую температуру. Питание установки осуществляется от низковольтного трансформатора имеющего выходное напряжение от 12 до 36 вольт. Такая конструкция позволяет безопасно работать прибором. Благодаря наличию гальванической развязки, в процессе работы не происходит проникновения в паяемые детали электромагнитных наводок. Особенно полезной эта техническая характеристика становится при проведении работ по пайке диодов, так как эти элементы электроники являются особо чувствительными к различным электромагнитным воздействиям.

В отечественных паяльниках и паяльных станциях в качестве материала для изготовления жала применяется медь. Она обладает высокой теплопроводностью, однако наравне с этим имеет один существенный недостаток. В процессе нагрева и соприкосновения с воздухом материал очень быстро подвергается окислению.

При возникновении этого процесса на поверхности рабочего элемента прибора возникает тонкая оксидная пленка, которая препятствует нормальной работе прибора. Благодаря пленке происходит отторжение олова и его сплавов от рабочего элемента.

Используемые при работе флюсы вызывают не только удаление пленки оксидов, но и разъедают само медное тело жала. Помимо этого, при нагреве медь рабочего элемента растворяется в небольшом количестве используемыми припоями. В процессе интенсивной эксплуатации на жале паяльника появляются выемки и неровности.

Для использования паяльника потребуются припой и канифоль.

Для устранения этой проблемы импортные производители выпускают специальные необгораемые жала. От обычных они отличаются белой блестящей поверхностью. Такой цвет поверхности придает им использование в качестве защитного слоя покрытия из никеля. Внутри основу такого жала составляет медь.

При работе с таким жалом требуется определенная осторожность, необходимая для того, чтобы избежать возникновения повреждения покрытия. Так как в случае возникновения последнего, рабочий элемент быстро приходит в негодность.

Некоторые производители для продления сроков службы паяльного жала делают покрытие из никеля более толстым или двойным. При изготовлении двойного покрытия для него применяется сталь и алюминий.

Существующие покрытия и их особенности

Традиционный материал — это медь. У нее хорошая теплопроводность, поэтому медь применяют в производстве с момента изобретения паяльника. Но материалу присущ недостаток — высокий износ. Для этого металла характерны выгорание и способность растворятся в припое. Производители со временем начали работать над недостатками, что породило покрытия с напылением из никеля или серебра.

Никель отличается устойчивостью к износу и высокой прочностью. В результате потребитель получает наконечник с долгим сроком службы. Но есть недостаток — слабая адгезия, из-за которой никелевый наконечник не способен хорошо удерживать припой. Пайку можно выполнить, только подав материал непосредственно к месту, которое предварительно греют жалом.

Серебро отличается хорошей адгезией, но низкой теплопроводностью. Материал способен растворяться в припое и имеет высокую стоимость. При работе очень быстро обнажается медная основа, и дорогое жало приходится вскоре выбрасывать.

Радиолюбители всё ещё активно используют медные наконечники, избегая усовершенствованных покрытий. Приходится мириться с особенностью меди — быстрым окислением при высокой температуре. В результате адгезия падает, а мастерам необходимо быстро чистить наконечник, стирая тонкий слой металла и очищая его от шлаков.

Современные жала с напылением тоже требуется готовить к работе, только методика несколько иная. На их поверхности скапливается припой, который периодически следует удалять. Это делают таким образом, чтобы не повредить дорогостоящее покрытие, иначе вместо жала с напылением можно получить обычный медный пруток.

Основные правила лужения медного сердечника

Для качественной и быстрой пайки требуется облудить жало паяльника. Предварительной зачистке подвергается как новый, так и использовавшийся в работе рабочий элемент.

Зачистка проводится до блеска при помощи напильника и наждачной бумаги. При этом требуется проводить зачистку как открытой, так и закрытой части сердечника.

После проведения зачистки паяльник нагревается, и наконечник опускается в канифоль. К канифоли добавляется небольшой кусок припоя. Очищенное и вытертое мокрой тканью жало помещается в канифоль под припой.

Залуживание жала паяльника.

Плавящаяся канифоль осуществляет очистку жала от оксида меди, а припой обеспечивает залуживание наконечника паяльника.

В процессе проведения операции экономить канифоль не следует, так как при небольшом ее количестве происходит неравномерное распределение припоя по поверхности рабочего элемента. После проведения операции излишки покрытия удаляются при помощи мокрой тряпки.

В процессе работы таким жалом следует контролировать его нагрев. При возникновении перегрева выше 300 градусов происходит окисление сердечника, что потребует повторного проведения операции по очистке и лужению.

Для того чтобы контролировать температуру и мощность паяльника, в его цепь питания можно включить диммер, представляющий собой регулятор мощности, который используется в электроцепях освещения помещений.

Для проведения обслуживания лучше всего использовать припой марки ПОС-40 в виде толстого прутка расплющенного перед проведением процедуры.

Припой марки ПОС-61 не рекомендуется использовать для этих целей, так как он имеет меньшую температуру плавления и быстрее выгорает на рабочем элементе паяльника. Нанесение припоя на поверхность жала лучше всего при использовании второго более мощного паяльника.

Почему это так важно?

Дело в том, что на воздухе медь может окисляться, что часто приводит к ухудшению контакта между проводами. В дальнейшем плохой контакт начинает нагреваться и как следствие – может произойти возгорание электропроводки. Чтобы этого не происходило и соединение электрических проводов пайкой было долговечным, надежным и безопасным, необходимо лудить зачищенные концы жил с помощью свинцово-оловянного припоя.

Помимо этого лужение используют во время пайки, к примеру, при подключении светодиодной ленты к блоку питания. Если жилы LED-ленты не облудить, место пайки будет ненадежным и не исключено, что со временем проводки отвалятся.

Основные правила проведения лужения необгораемого сердечника

С необгораемым жалом требуется обращаться с особой осторожностью. Такой тип сердечников в отличие от сердечников, изготовленных из меди без использования покрытия, нельзя зачищать при помощи напильника или наждачной бумаги. Такой тип наконечника протирается только мокрым куском махрового полотенца. Для очистки сердечника можно использовать губку, смоченную в глицерине. Для очистки от излишков припоя и окислов можно использовать специальный очиститель, в который время от времени требуется опускать сердечник паяльника.

О степени нагрева сердечника можно судить по качеству получаемой пайки. В случае достижения оптимальной температуры место пайки имеет блестящий вид и гладкий четкий контур. В случае если происходит перегрев сердечника, наблюдается растекание припоя по детали, а пайку выполнить невозможно. При недостаточном нагреве место пайки имеет матовый цвет и низкую прочность соединения элементов.

Для лужения старого и сильно обгоревшего сердечника можно использовать препарат Solins TTC-20. В составе препарата имеется фосфорный аммоний, который облегчает очистку. Для очистки жало нагревается до 350 градусов и опускается в препарат под углом 45 градусов с одновременным вращением.

Лужение в процессе пайки

Подготовку к работе проводят в спокойной обстановке. Через некоторое время адгезия жала снижается, поскольку медь начинает обгорать. Обычно это начинается через 5−10 минут. Есть несколько способов, как правильно залудить паяльник во время работы.

Деревянный брусок

Доска из хвойных пород всегда должна находиться под рукой у мастера. Такая древесина содержит природную канифоль. На брусок наливают флюс и укладывают немного припоя. Как только жало теряет адгезию, его натирают о дерево. Таким образом, можно не только очистить, но и облудить паяльник.

Металлическая губка

Способ отличается высокой скоростью. Заводские паяльные станции имеют контейнер с губкой из металла. В быту пользуются обычной металлической мочалкой.

Опытные мастера смазывают нижнюю часть губки флюсом. Неглубокое погружение жала позволит провести его простую очистку. А вот если макнуть основание в припой, а потом глубоко погрузить в губку, достав до слоя флюса, то очистка будет совмещена с лужением.

Инструменту сложно нанести повреждения даже при сильном нажатии. Способ годится для любого типа устройств.

Как облудить необгораемое жало у паяльника

Необгораемые жала паяльников требуют деликатного отношения. Их ни в коем случае нельзя зачищать напильниками или наждачной бумагой, поскольку защитный слой достаточно тонкий, и его повреждение приведет к скорейшему выгоранию и износу жала. Такие жала можно лишь периодически вытирать о специальную губку (продается вместе с другими паяльными принадлежностями), или о мокрый кусок ткани.

Вместо специальной губки вполне подойдет губка для мытья посуды. Естественно, что губка должна быть смочена водой. Можно смочить губку глицерином (продается в аптеках), тогда губка не будет сохнуть, оставаться всегда влажной и готовой к работе.

Для очистки необгораемого жала среди прочих паяльных принадлежностей выпускаются специальные очистители жала. Это такая сетка, не сказать бы мочалка, из латунной стружки в форме клубка, в который периодически следует погружать жало. При этом лишний припой и окислы остаются внутри клубка.

Для очистки сетки ее достаточно просто постучать по столу, и все содержимое вываливается наружу. Цена сетки всего рублей пятьдесят, — не так уж и дорого, чтобы купить несколько штук про запас.

В процессе пайки не следует «выкорчевывать» жалом выводы деталей, шаркать по плате или стучать о баночку с припоем и канифолью. Все это может привести к повреждению необгораемого покрытия.

Необгораемый слой жала паяльника очень быстро окисляется. Причем, чем выше температура, тем окисел образуется интенсивнее. Поэтому, не надо перегревать паяльник свыше 300 градусов. При пайке припоями типа ПОС оптимальной считается температура 250…300 градусов: и жало не обгорает и паять приятно, даже комфортно. Про бессвинцовую пайку здесь говорить не будем, поскольку в любительских условиях такие припои не используются. Это технологии массового производства, а для ремонта вполне подходят обычные стандартные припои.

Приблизительно оценить, не перегрет ли паяльник, позволяет дым, идущий от канифоли. При нормальной температуре от кусочка канифоли поднимается слабенькая струйка дыма. Если же температура паяльника слишком высока, прикосновение к канифоли напоминает извержение вулкана: канифоль брызжет в разные стороны горячими каплями, дым поднимается не тонкой струйкой, а большим облаком, разлетающимся вместе с каплями. Облуженное жало становится черным, и дальнейшая пайка становится невозможной.

Степень нагрева жала можно также оценить по результату пайки. При нормальной температуре нагрева, когда паяльник успевает расплавить припой и разогреть место пайки сама пайка получается блестящей с четкими внешними границами. Такую пайку принято называть контурной.

Если же паяльник не нагрет до нужной температуры, то пайка получается матовой, ноздрястой. Механическая прочность такой пайки очень низкая, детали после такой пайки можно вытащить из схемы голыми руками, особенно если конструкция выполнена навесным монтажом.

Перегретый паяльник нагревает припой до такой степени, что не может быть и речи о том, что припой растекается по плате соединяя детали и дорожки. Тут сразу видно – пайка получается никакая, точнее сказать никакой пайки не получается вовсе.

Так, когда же начнем лудить жало паяльника?

Итак, будем считать, что паяльник не перегрелся, что же делать дальше? А дальше все достаточно просто. Надо взять небольшой лоскуток хлопчатобумажной ткани, идеально подойдет кусочек старого махрового полотенца, смочить его водой и отжать. Отжать до такой степени, чтобы вода не капала, но тряпка была бы сырой.

В баночку с расплавленной канифолью, так всегда остается после пайки, положить кусок припоя в виде большой капли. Теперь действовать надо быстро и аккуратно.

Жалом разогретого паяльника надо пошаркать о кусочек мокрой ткани. Делается это для того, чтобы снять окислы со всех сторон. Пока жало не успело окислиться по новой, макаем его в канифоль, стараясь попасть под каплю припоя. Это окончательно снимает окислы, припой начинает плавиться и тонуть в канифоли. Часть припоя оседает на жале, и можно считать, что жало облужено и готово к работе.

После этой процедуры жало надо протереть той же самой тряпочкой, что и вначале. Самое главное в дальнейшем не допускать перегрева паяльника свыше 300 градусов. В противном случае жало окисляется, и все труды оказываются напрасными.

Как восстановить необгораемое жало пояльника на видео:

Как избежать перегрева паяльника

Любой паяльник без регулятора температуры может разогреться до 400 градусов и выше. Вот когда канифоль начинает шипеть и брызгать как вулкан. Как же избежать перегрева?

Самый простой способ изменять температуру нагрева с помощью регулятора мощности. Здесь вполне подойдет, так называемый, диммер – бытовой регулятор освещения, который ставится на место обычного выключателя.

Если не полениться, то тиристорный регулятор мощности можно собрать самостоятельно, например, на микросхеме Кр1182ПМ2, которая допускает регулировку мощности до 150Вт. При этом даже не потребуется никакого радиатора для охлаждения микросхемы.

Подробнее про специализированную микросхему Кр1182ПМ1 читайте в статье «Простой регулятор мощности для плавного включения ламп».

Рисунок 1. Регулятор мощности на микросхеме Кр1182ПМ2

Мощность в нагрузке регулируется потенциометром R1. При замыкании тумблера SA1 нагрузка отключается. Если параллельно тумблеру установить электролитический конденсатор емкостью 47…500мкФ включение нагрузки будет происходить плавно. Для паяльника это, конечно, не требуется, а при управлении лампами накаливания срок службы последних увеличивается.

Можно обойтись и более простым регулятором, собранным по схеме, показанной на рисунке 2.

Рисунок 2. Простой регулятор мощности

Положительный полупериод сетевого напряжения проходит через диод VD1 без изменений. Регулируется только отрицательный полупериод, проходящий через тиристор VD2. Такой регулировки вполне достаточно, ведь разогревать паяльник на мощность менее, чем вполовину от номинальной совсем и не нужно.

Подобные регуляторы мощности позволяют регулировать температуру нагрева, пока паяльник просто лежит на подставке. В процессе пайки тепло от жала расходуется на разогрев и плавление припоя, а также на нагрев места пайки. Естественно, что жало будет остывать, причем тем быстрее, чем меньше само жало и чем больше припаиваемые детали.

Некоторые паяльники содержат регуляторы мощности встроенные в ручку, и все же лучших результатов позволяют добиться регуляторы температуры, применяемые в паяльных станциях. Уж, если выставлена температура 250 градусов, так она и будет держаться.

Любите умные гаджеты и DIY? Станьте специалистом в сфере Internet of Things и создайте сеть умных гаджетов!

Записывайтесь в онлайн-университет от GeekBrains:

Изучить C, механизмы отладки и программирования микроконтроллеров;

Получить опыт работы с реальными проектами, в команде и самостоятельно;

Получить удостоверение и сертификат, подтверждающие полученные знания.

Starter box для первых экспериментов в подарок!

После прохождения курса в вашем портфолио будет: метостанция с функцией часов и встроенной игрой, распределенная сеть устройств, устройства регулирования температуры (ПИД-регулятор), устройство контроля влажности воздуха, система умного полива растений, устройство контроля протечки воды.

Вы получите диплом о профессиональной переподготовке и электронный сертификат, которые можно добавить в портфолио и показать работодателю.

Все о жалах для паяльников

1. Особенности
2. Обзор видов
3. Формы наконечника
4. Популярные бренды
5. Какое лучше выбрать?
6. Как поменять?
7. Как выставить температуру?

Паяльник – это популярный инструмент, который можно встретить в арсенале большинства мастеров. Несмотря на простоту своей конструкции и легкость в использовании, это приспособление помогает решить массу бытовых задач. Важным элементом паяльника считается жало, благодаря которому инструмент выполняет свое основное предназначение.

Особенности

Жало – это самая важная рабочая деталь паяльника, при помощи которой прибор совершает пайку материалов. От этого элемента полностью зависит результат работы. Маленькая, но незаменимая деталь паяльника имеет следующие характеристики.

• Проводит тепло от нагревательного элемента к рабочей зоне.
• Накапливает энергию тепла. На данный показатель влияют размеры наконечника. Если жало тонкое, то в момент контакта с массивными деталями оно отдает тепло очень быстро.
• Имеет хорошую прочность, износостойкость.
• Защищено от процесса окисления. При образовании тончайшей оксидной пленки на жале процесс пайки может ухудшиться.

У наконечников для паяльника обычно съемная форма, что способствует легкости процесса сваривания и замены изношенного элемента.

Обзор видов

Главным отличием в наконечниках паяльника считается материал изготовления, от него зависят функциональные возможности элемента. В продаже можно встретить медные, латунные, керамические и другие. Также жала из латуни и иных материалов отличаются друг от друга по толщине, при этом большой популярностью пользуется тонкое.

Медные

По мнению специалистов, медные жала являются лучшими. Некоторое время производители выпускали изделия только из этого материала, так как он считается самым долговечным. Медный наконечник лучше остальных проводит тепло, имеет невысокую стоимость. Так как металл не создает трудностей в обработке, мастера могут выполнять замену на аналогичный наконечник своими руками.

Необгораемые

Необгораемое жало довольно уязвимо, оно может пострадать при механических обработках. Данный вид наконечника слишком деликатный, поэтому отношение к нему должно быть максимально бережным, в противном случае он может испортиться либо сломаться. На изделии данного вида присутствует защитное покрытие, которое препятствует его обгоранию. Нельзя обрабатывать данное приспособление наждачной бумагой или напильником, для работы лучше использовать губку, смоченную в специальном веществе.

Керамические

Керамическое жало для паяльного инструмента имеет высокий показатель прочности, как и металлическое. Однако по теплопроводности и теплоемкости оно сильно уступает медному. Керамический наконечник не страдает от коррозии и характеризуется высоким показателем прочности.

Его не нужно часто чистить и можно использовать даже при работе с радиодеталями.

Составные

Наконечники составного вида совмещают в себе свойства разных материалов, поэтому характеризуются высокой эффективностью результата. Примером модели такого жала можно назвать ту, у которой сердечник из стали, а остальные составные медные. Медь в данном случае используется для хорошей теплопроводности, а сталь для надежности. Также наконечники могут содержать никель для препятствия коррозии и серебро для качественной адгезии.

Формы наконечника

Жало для паяльного инструмента может иметь различную форму.

• Наконечник – игла. Используется для ювелирной работы.
• Жало в форме лопатки применяют при надобности отпаять или припаять крупный радиоэлемент. Изделие способно с высокой скоростью прогреть деталь, при этом не остывая.
• Приспособление в виде капли. Этот вид жала считается одним из самых удобных в применении, он способствует высокому качеству спайки. Нередко такое приспособление используют во время запаивания радиокомпонентов.
• Жало изогнутого вида часто используют для демонтажа, с его помощью без труда снимается оплетка. Также его можно использовать для припаивания материалов.
• Обычный наконечник считается универсальным приспособлением. Он сочетает в себе характеристики каждого из вышеперечисленных видов жал.

Популярные бренды

Так как на рынке сварочного оборудования представлен широкий ассортимент наконечников в наборе и по отдельности, каждый мастер сможет подобрать для себя оптимальный вариант. В рейтинге самых востребованных моделей можно встретить следующие товары.

• Rexant. Это долговечное приспособление для паяльника, которое имеет медный сердечник и железное покрытие. Рабочая часть наконечника покрыта оловом, поэтому он характеризуется хорошими эксплуатационными характеристиками.

• «Светозар». Наконечники от данного производителя объединяют в себе оптимальную цену в совокупности с хорошим качеством.

• Dremel. В продаже можно встретить широкий ассортимент насадок от данного изготовителя, которые отличаются формой и толщиной. Продукция Dremel заслужила доверие мастеров, так как имеет хорошие эксплуатационные характеристики.

• Hakko имеют массу положительных отзывов от потребителей. Хорошая функциональность обеспечивается керамическим нагревателем и присутствием меди в составе изделия. Эти насадки являются оптимальным вариантом для решения бытовых задач.

• Weller – немецкое жало для паяльного инструмента, которое признано лидером продаж в последнее время. Модель характеризуется высоким качеством и хорошими техническими возможностями.

Потребители уже успели по достоинству оценить стабильность температурных показателей наконечника и малую инерционность.

Какое лучше выбрать?

При желании выбрать жало для паяльной станции или индукционного прибора стоит брать во внимание следующие характеристики изделия.

• Возможность проводить тепло. Эта характеристика считается самой важной для наконечника, так как благодаря ей определяется необходимый температурный режим для рабочей зоны. Изделие с хорошей теплопроводностью способствует экономному расходу электричества при высокой скорости прогревания.
• Устойчивость к износу. Работая паяльником, мастер не должен допускать механических повреждений деталей. Если на жало будет влиять химический агент, то оно быстро испортится.
• Возможность к тепловой аккумуляции. На данный показатель оказывают влияние габариты насадки. Чем больше тепла аккумулирует жало, тем лучше оно выполняет свою работу. Модели с тонким жалом остывают быстрее остальных. Также на возможность к аккумуляции тепла оказывает влияние материал, из которого наконечник изготовлен.
• Устойчивость к процессам окисления. Если поверхность жала быстро окисляется, то это влечет за собой плохое качество пайки. Ко всему прочему даже тонкий окислый налет может стать причиной потери теплопроводности.

Как поменять?

Нагревательный активатор паяльника занимается подогревом жала. Если мастер приобрел оборудование со сменными насадками, то поменять наконечник не составит труда. Паяльную станцию необходимо разобрать и только после этого заменить жало. Сборку оборудования проводят в обратной последовательности. Если наконечник плохо выполняет свою работу, то мастеру потребуется удалить закоксовавшееся место. Специалисты рекомендуют залуживать наконечник перед каждой процедурой спайки. Для этого нагретое оборудование прислоняют к канифоли, которая начинается плавиться, выделяя дым. Полученным расплавом стоит обработать насадку. После этого плавят олово и распределяют его по поверхности жала.

Во время работы залудить наконечник паяльника можно следующими методами.

• Деревянным бруском. На шершавую деревянную поверхность наливают флюсовый состав в небольшом количестве и кладут на него припой. После этого наконечник зачищают и залуживают.
• На губке из металла. В емкость из металла помещают проволочную кухонную губку. Ее основание стоит намазать флюсом. После погружения жала в губку происходит не только его очищение, но и залуживание. Этот метод считается наиболее подходящим для изделий из меди, никеля и керамики.

Как выставить температуру?

Для того чтобы при пайке температура была правильной, ее стоит выставить. Для этого в паяльнике может быть предусмотрен простейший регулятор или стабилизатор с регулировкой температурного режима. Чтобы выполнить поставленную задачу своими силами, нужно взять припой и коснуться его паяльным жалом. После этого нужно увеличить температуру на оборудовании и ожидать начала плавки припоя и его удержания на конце жала. Когда этот момент наступит, процедуру выставления температурного режима можно считать завершенной.

Для каждой паяльной станции свой температурный режим, который нужно найти. Обычно они колеблются от 300 до 370 градусов выше нуля. У каждого вида жала для паяльника есть свое назначение. Некоторые модели наконечников считаются незаменимыми в одной сфере и практически бесполезны в другой.

При выборе насадки мастеру стоит внимательно оценить характеристики товара, особое внимание стоит уделить материалу изготовления жала.

О том, какое жало для паяльника лучше использовать, смотрите в следующем видео.

Изготовление тонкого жала для паяльника своими руками

Несмотря на то что многие считают бытовой паяльник обычным инструментом, он состоит из нескольких важных деталей, каждая из которых выполняет определённую функцию. Качественная и слаженная работа просто невозможна без применения специализированных жал для паяльника. Эти детали практически всегда имеют съёмную форму, что существенно упрощает рабочий процесс. Ведь периодически возникает необходимость их замены.

Разновидности жал

Все современные наборы жал для паяльников существенно отличаются между собой, все зависит от материала, защитного покрытия, формы и толщины. Кроме того, каждый сменный инструмент может рассеивать разную по величине мощность, что очень важно при выборе наиболее подходящего изделия. Специалисты утверждают, что больше всего нужно учитывать то, из какого материала изготовлено жало и какую форму оно имеет.

Что касается материала, то в зависимости от поставленных задач можно использовать жала с медным, керамическим, медно-стальным, латунным, хромовым либо никелевым покрытием. Форма изделия тоже может существенно отличаться: изогнутые, заострённые, конусообразные и даже со срезом. Как показывает практика, изогнутым приспособлением легче всего удалять лишний припой, а также проводить демонтаж деталей с платы. Именно материал и форма наконечников играют важную роль в работе паяльника, так как от них зависят следующие характеристики:

• Итоговая способность к накалыванию энергии на месте пайки. Именно эта характеристика определяет возможность качественного и равномерного прогрева рабочей зоны.
• Уровень теплопроводности, который определяет итоговое количество тепла, поступающего от паяльного инструмента к рабочей зоне.
• Степень устойчивости используемого наконечника к окислению.

Качественный паяльник со сменным жалом обязательно должен быть оснащён наконечником, который изготовлен из меди и специальных сплавов. Этот критерий связан с тем, что итоговая теплопроводность съёмного изделия будет значительно выше, нежели у стальных деталей.

Но, несмотря на все имеющиеся преимущества, даже медные жала имеют свои недостатки. Основная часть из них связана с низким уровнем износоустойчивости материала и тем, что они подвержены негативному воздействию коррозии. Для устранения этих нюансов производители наносят на жало никелевое или же стальное покрытие, при этом теплопроводность наконечника меняется.

Из-за того, что газовые паяльники широко востребованы как в частной, так и промышленной сфере, производители выпускают широкий ассортимент наконечников с различными эксплуатационными характеристиками. Благодаря этому можно приобрести наиболее подходящий стержень для паяльника по доступной цене.

Основные преимущества

Универсальные жала для паяльника отличаются своей многофункциональностью и высоким качеством, что очень важно для проведения ремонтных работ. Большой спрос на рабочие наконечники связан с их многочисленными преимуществами:

• Способность накапливать вырабатываемую тепловую энергию. Стоит учесть, что этот фактор во многом зависит от размера детали. Специалисты утверждают, что паяльник с тонким жалом при первом соприкосновении с металлом отдаёт все тепло.
• Высокая степень теплопроводности. Это одна из самых важных характеристик. От этого критерия зависит, сколько тепла от нагревания будет передано в главную рабочую зону.
• Устойчивость к окислению. Наличие даже самой тонкой плёнки окислов в несколько раз снижает способность жала передавать тепло к месту пайки.
• Хорошая износоустойчивость. Конечно, никто не будет использовать паяльник для реализации несвойственных для него задач, но со временем любое жало изнашивается. В основном это связано с негативным механическим воздействием.

Ввиду многочисленных преимуществ в коллекции каждого мастера можно найти наконечники из никелевых сплавов. Это связано с тем, что такие детали обладают высоким уровнем прочности и хорошо противостоят коррозии. Но вот теплопроводность в этом случае находится на самом низком уровне.

Самостоятельное залуживание наконечника

Чтобы провести эту процедуру в домашних условиях, нужно протереть жало обычной губкой, которую следует предварительно смочить в воде. После этого наконечник нужно тщательно нагреть и зачистить наждачной бумагой (в некоторых случаях может использоваться надфиль).

После этого изделие погружается в небольшую баночку с надфилем, а в верхней части размещается кусочек припоя. Паяльник с подачей олова растопит материал, который самостоятельно растечётся по зачищенной поверхности жала.

Есть ещё один вариант самостоятельного залуживания наконечника. В этом случае мастера трут разогретое железо о дерево, на котором имеется припой и флюс. Стоит учесть, что для этой процедуры больше всего подойдёт дерево хвойных пород. Если эти простые рекомендации не будут соблюдены, то итоговая пайка будет недоступна, в независимости от температуры нагрева.

В процессе таких манипуляций мастер может столкнуться с главной проблемой — коррозией, которая часто возникает под воздействием агрессивных флюсов при высокой температуре. Но не стоит думать, что все это обусловлено кислотными составами, ведь обычная канифоль тоже плохо влияет на поверхностное состояние меди. В течение некоторого времени на поверхности жала могут образоваться небольшие борозды и раковины, которые нуждаются в тщательной шлифовке. А это приведёт к тому, что наконечник существенно уменьшиться в размерах.

Но несмотря на все недостатки, при правильном уходе и регулярной замене, наконечники из красного металла показывают очень хорошие результаты работы. Именно поэтому такие изделия все чаще покупаются начинающими и опытными мастерами.

Современные производители выпускают такие модели паяльников, у которых вся рабочая часть покрыта специальным необгораемым составом. Стоит учесть, что этот слой очень тонкий и зачищать его, как в случае с обычными наконечниками, категорически запрещено. В этой ситуации у начинающих мастеров возникает логический опрос, как залудить необгораемое жало своими руками, если все стандартные действия в этом случае просто недоступны.

На помощь придёт обычный отрезок влажной ткани. Чтобы как следует облудить жало, нужно опустить кусочек припоя в канифоль, а уже потом потереть деталь о влажную ткань. В завершении процедуры следует поводить разогретым паяльником по припою.

Стоит учесть, что при работе с инструментом важно не перегревать его выше 300 ˚С. В противном случае придётся снова залуживать наконечник.

Детали для USB-инструментов

Многие современные мастера все чаще интересуются, как сделать тонкое жало для паяльника USB с активатором в домашних условиях. Стоит учесть, что жало должно соответствовать величине, которая ограничена применяемым напряжением. Лучшими характеристиками в этом случае обладает тонкий наконечник из качественных материалов.

Если под рукой имеется старое покупное изделие, тогда можно воспользоваться запасным наконечником, который всегда идёт в комплекте. Сделать самостоятельно жало для такого паяльника может практически каждый мастер, который обладает минимальными слесарными навыками. В этом случае своё предпочтение лучше отдать медному прутку, диаметр которого не должен превышать трёх миллиметров.

Когда нужная по длине заготовка отрезана, следует заточить один из её концов. Эта процедура должна проводиться в зависимости от личных предпочтений, так как мастеру должно быть удобно паять элементы микросхем. А вот второй конец прутка должен быть подогнан по толщине под посадочное отверстие в паяльнике. В противном случае можно нанести резьбу соответствующего размера.

Плановая заточка паяльника

Чтобы инструмент исправно выполнял основное своё предназначение, нужно периодически проводить его заточку. Плановая процедура предполагает следующие моменты:

• Для заточки жала лучше всего использовать стандартный напильник, который нужно держать под углом 40˚.
• Край обязательно нужно оставлять немного тупым, его ширина должна составлять минимум 1 мм.
• Если жало совсем новое, тогда можно использовать наждачную бумагу мелкой фракции. Эти манипуляции помогут удалить патину (своеобразная окись меди, которая имеет характерный зелёный оттенок).
• Если же мастера не устраивает заводской способ заточки, тогда можно вынуть жало и самостоятельно его отковать, придав форму выгнутой лопатки. У этой процедуры есть огромное преимущество — после обработки металл менее подвержен негативному воздействию коррозии.
• Если нужно придать наконечнику законченный вид, тогда можно обработать его обычным напильником с мелкой насечкой.

Оптимальная толщина

Именно этот критерий считается определяющим в тех случаях, когда электрический тип паяльника используется для работы с массивными изделиями. Если нужно определиться с тем, какое жало для паяльника лучше, тогда нужно ознакомиться с основными их разновидностями:

• Жало-лопатка. Широко используется для припаивания и отпаивания крупногабаритных радиокомпонентов. Основное физическое предназначение этого наконечника состоит в том, чтобы быстро и качественно прогревать всю поверхность детали. В процессе активной работы жало не остывает, так как обладает довольно большим объёмом.
• Обычное жало. Универсальная деталь с широким спектром применения. Этот инструмент смог соединить в себе все основные преимущества жал, благодаря чему считается одним из самых востребованных.
• Жало-игла. Этот наконечник менее востребован среди опытных мастеров. Все дело в том, что в момент соприкосновения с припоем он быстро остывает и перестает выполнять свою главную функцию. Специалисты рекомендуют использовать этот наконечник для очень мелких, ювелирных работ.
• Изогнутый тип жала. Очень удобен и практичен при демонтаже радиокомпонентов и медной оплётки, а также для устранения лишнего припоя с платы. Кроме того, инструмент весьма практичен для пайки.
• Жало-капля. Чаще всего используется специалистами для аккуратного переноса припоя на уникальном кончике, что в несколько раз повышает качество проводимых работ.

Отдельно стоит учесть, что универсальные паяльники с тонкими микроволнами и разной формой наконечника чаще всего используются для работы с миниатюрными деталями и тонкими проводниками. Помимо этого, они крайне востребованы в сфере ювелирных работ, когда нужна филигранная обработка заготовок.

В тех ситуациях, когда необходимо существенно увеличить показатель тепловой отдачи, лучше всего отдать предпочтение медным жалам.

Универсальные стабилизаторы температур

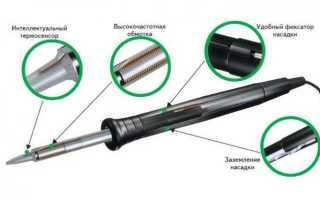

Конечно, одного только качественного материала недостаточно. Нужно, чтобы на кончике самого жала поддерживалась оптимальная температура. Именно для этих целей в его тело может быть вмонтирован специальный датчик. Такой вариант считается оптимальным в тех ситуациях, когда нужно поддерживать постоянную температуру в зоне пайки. Эти инструменты особенно важны в тех случаях, когда нужно работать с элементной базой, которая чувствительна к перегреву. В этом случае мастер может установить на наконечнике более высокую температуру, чем точка плавления припоя.

Специалист может работать без опаски повредить детали. К тому же в большинстве конструкций используются довольно простые схемы, когда температура устанавливается заранее и не нуждается в постоянном контроле. Отдельно стоит учесть, что регулятор может быть установлен в корпус или же вынесен в отдельный блок. На качество работы это совершенно не влияет.

На сегодняшний день есть определённая категория радиолюбителей, которые больше всего предпочитают инструменты собственного производства, в том числе и наконечники для паяльников. Чаще всего, перепробовав множество различных вариантов, мастер выбирает определённое жало или же пробует изготовить его самостоятельно.

Originally posted 2018-07-04 08:13:06.
