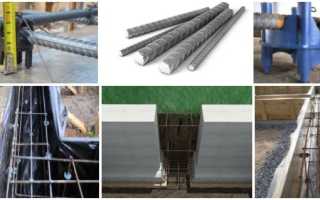

Сколько арматуры надо на ленточный фундамент?

Расчет арматуры для ленточного фундамента, цена

Перед тем, как проводить расчет арматуры фундамента, необходимо определиться с толщиной фундамента и его подошвой. Чтобы это вычислить, необходимо провести геологические исследования на участке и рассчитать вес дома со всеми нагрузками. Так как это довольно большая тема, мы вынесли ее в отдельную статью – расчет веса дома. Ну а данный обзор конкретно про расчет армирования ленточного фундамента.

Схемы армирования ленточных фундаментов

Основную изгибающую нагрузку ленточный фундамент воспринимает в горизонтальной (продольной) плоскости. То есть, продольные прутки арматуры работают на растяжение максимально. Стоит также уточнить, что рабочими в фундаменте являются верхний и нижний ряды арматуры.

Для малоэтажных домов применяют две схемы рабочего армирования:

• Четыре рабочих стержня (два прута сверху и два снизу)
• Шесть стержней (три сверху и три снизу)

Выбрать нужную схему достаточно просто. По СНиП, расстояние между стержнями рабочей арматуры в одном ряду, не должно превышать 40 см.

Если учесть защитный слой бетона с каждой стороны по 5 см, то получаем следующее:

• Фундамент шириной до 50 см – схема с четырьмя прутками.
• Ширина от 50 до 90 см – схема с шестью стержнями.

Конструкционные продольные ряды арматуры

Стоит отметить, что если высота ленты фундамента более 70 см, то нужно добавлять конструкционные продольные ряды арматуры, их называют противоусадочными рядами и они помогают удерживать каркас в правильном положении. Диаметр конструкционных стержней арматуры обычно составляет от 8 до 10 мм.

Количество конструкционных продольных рядов зависит от высоты ленты. По СНиПу, расстояние между конструкционными рядами арматуры не должно превышать 40 см.

Количество рядов конструкционной арматуры, в зависимости от высоты ленты:

• До 70 см – без конструкционной продольной арматуры.
• 71-90см – 1 ряд конструкционной арматуры
• 91-130 см – 2 ряда
• 131-170 см – 3 ряда.
• 171-210 см – 4 ряда.

Расчет диаметра продольной рабочей арматуры

Общая площадь сечения рабочей продольной арматуры должна быть как минимум 0.1% от площади сечения фундамента, то есть одна тысячная от сечения фундамента. Минимальный диаметр рабочих арматурных стержней – 12 мм.

Пример: высота ленты фундамента – 100 см, ширина – 40 см.

• Площадь сечения ленты – 4000 см2.
• Находим требуемое сечение рабочей арматуры – 4000/1000 = 4 см2.

Далее по таблице подбираем арматурные прутки требуемого диаметра, в зависимости от схемы армирования – 4 или 6 рабочих стержней.

В нашем случае это 4 прутка 12-го диаметра, так как в таблице ближайшее подходящее значение 4,52 см (452 мм).

Стоит отметить, что рабочие стержни продольной арматуры должны быть одного диаметра, но в случае, если у вас не хватает требуемой арматуры, то самые толстые стержни нужно располагать в нижнем ряду.

Нахлест стержней продольной арматуры должен составлять 40 диаметров арматуры, то есть 40*12=480мм.

Расстояние между хомутами (прямоугольными рамками) составляет 500 мм, а на углах – 300 мм.

Как армировать углы ленточного фундамента

Расчет количества арматуры

Для примера возьмем ленточный фундамент со сторонами 10 и 8 метров, с центральной балкой по середине. Высота ленты – 1 метр, ширина – 40 см. Схема армирования из 4 рабочих стержней 12 мм.

• Длина стержня арматуры — 11.7 метров.
• Общая длина ленты – 10+10+8+8+7,4 = 43,4м.
• Длина всех прутков рабочей продольной арматуры – 43,4 x 4 = 173 м, + добавим 10 метров на нахлесты, выходит 183 м.
• Длина конструктивной продольной также будет равняться 183 м.

Хомуты имеют форму прямоугольника, и периметр такого прямоугольника с учетом загибов составит: 90+90+35+35=250 см.

• Так как расстояние между хомутами составляет 50 см, то нам понадобится
• (43 x 2) + 4 = 90 хомутов диаметром 8 мм.
• Общая длина арматуры для хомутов – 90 х 2.5 =225 метров.
• Количество прутков горизонтальной поперечной арматуры – 90 х 2 =180
• Длина прутка горизонтальной поперечной арматуры – 30 см, диаметр – 8мм. Общая длина – 180 х 0.3 = 54 м.

Не забывайте про защитный слой бетона — 5 см!

Общее количество арматуры

1. Рабочая продольная арматура (12 мм) – 183 метров.
2. Конструктивная продольная арматура (8 мм) – 183 м.
3. Прямоугольные хомуты (8 мм) – 225 м.
4. Горизонтальная поперечная арматура (8 мм) – 54 м.

Так как при отрезании будут остатки арматуры, то придется к полученным значениям добавить еще 10%. Всё равно арматура пригодится, к примеру, для армирования перемычек, армопояса, газобетонных стен и прочего.

На наш ленточный фундамент потребуется:

• 12 мм стержни — 183 м + 10% = 200 м
• 8 мм стержни — 420 м + 10% = 465 м

Расчет стоимости арматуры на фундамент, цена

• Вес метрового прутка арматуры диаметром 8 мм = 0.395 кг.
• Вес погонного метра 12 мм прутка – 0.888 кг.
• Рассчитаем общий вес арматуры – 0,395 х 465 + 0,888 х 200 = 362 кг.
• Примерная стоимость погонного метра 12 мм арматуры – 50 рублей.
• Примерная стоимость метра 8 мм арматуры – 20 рублей.
• Общая стоимость – 465 х 20 + 200 х 50 = 19300 рублей
• С учетом вязальной проволоки – 20 000 р.

Теперь вы ознакомлены с тем, как рассчитать примерное количество арматуры на ленточный фундамент.

ПОХОЖИЕ СТАТЬИ:

Изготовление армопояса для газобетона

Чем отличается газобетон от пенобетона

Сравнение кирпича и газобетона

Гидроизоляция фундамента под газоблоки

Какой марки выбрать газобетон?

Какие инструменты нужны для работы с газобетоном?

Разновидности крепежей для газобетона

Сколько стоит построить газобетонный дом?

Выбираем и сравниваем клей для кладки блоков

Как выполнить расчет количества арматуры для ленточного фундамента при помощи онлайн-калькулятора + вычисления параметров опалубки и сечения

04.11.2018 6,298 Просмотров

Ленточный фундамент занимает основное место среди всех опорных конструкций для зданий и сооружений.

Он способен эффективно работать на самых сложных грунтах, имеет оптимальный набор эксплуатационных качеств.

Монолитные конструкции ленты не теряют своих рабочих качеств до 150 лет, что превышает срок службы стен дома.

Такие высокие возможности возникли из-за высокой жесткости и прочности ленты, которые обеспечивает совместная работа бетона и металлической арматуры.

Каждый из них выполняет свою функцию, в сумме обеспечивая надежность и высокую несущую способность ленточного основания.

Как работает арматура в ленточном фундаменте

Арматурный каркас необходим для компенсации осевых противонаправленных (растягивающих) нагрузок, возникающих в ленте при появлении деформирующих воздействий — изгибающих или скручивающих усилий.

Особенность бетона состоит в способности принимать гигантские давления без каких-либо последствий.

При этом, он практически беззащитен перед разнонаправленными усилиями, быстро покрывается трещинами и разрушается.

Поэтому для ленты крайне опасны любые усилия, приложенные в одной точке — например, боковые или вертикальные нагрузки пучения. Арматурные стержни предназначены для приема этих усилий на себя.

Существует горизонтальная (рабочая) и вертикальная арматура. Основные нагрузки принимают горизонтальные стержни.

Они имеют больший диаметр и рифленую поверхность, обладающую хорошим сцеплением с бетоном.

Вертикальные стержни выполняют две функции:

• Фиксация рабочей арматуры в необходимом положении до момента заливки бетоном.
• Частичная компенсация скручивающих усилий.

Первая задача основная, а вторая — дополнительная, поскольку наличие таких специфических нагрузок наблюдается довольно редко.

В большинстве случаев вертикальная (гладкая) арматура служит лишь опорной конструкцией, удерживающей рабочие стержни в необходимом положении до момента заливки.

Они довольно толстые, так как заливка — процесс с достаточно интенсивными воздействиями на каркас, сосредоточенными в одной точке (место падения тяжелого материала в опалубку), а также распределенными по всей длине (штыкование, обработка виброплитой).

Онлайн калькулятор

Как рассчитать ленточный фундамент дома? В этой вам может специально разработанный сервис — строительный калькулятор ленточного фундамента.

Инструкция по работе с калькулятором

В сети интернет имеется немало онлайн-калькуляторов, помогающих рассчитать параметры ленточных фундаментов по всем важным позициям. Расчет арматуры с их помощью занимает буквально пару минут.

Например, на сайте необходимо лишь внести собственные данные в соответствующие окошечки программы и нажать кнопку «рассчитать».

Дается схема армирования, в которой надо указать основные параметры — количество рабочих стержней в одном ряду, общее число рядов, расстояние между вертикальными прутками и т.п. В отдельном окне указывается стоимость арматуры за единицу.

В результате программа выдает количество арматуры и общую цену. Расчет производится просто и быстро, кроме арматуры ресурс выдает параметры всех элементов ленты — опалубки, количества бетона и т.д.

Недостатком данного калькулятора можно считать необходимость заранее знать схему армирования, диаметр стержней и рыночную стоимость материала.

Если требуется определить количество и сечение стержней, ресурс бесполезен. Он дает только количественную информацию, не касаясь качественных моментов, что иногда не совсем то,что нужно.

Порядок расчета

Рассмотрим, как рассчитать арматурный каркас ленты самостоятельно.

Прежде всего, необходимо определить количество рабочих стержней в одном ряду. Для этого понадобится использовать требование СП 52-101-2003, ограничивающее максимальное расстояние между соседними прутками в 40 см.

Учитывая, что глубина погружения рабочей арматуры не должна превышать 2-5 см, получаем:

• Для лент толщиной менее 50 см — 2 рабочих стержня.
• Для лент шире 50 см — 3 стержня.

В случаях, когда можно использовать и 2, и 3 стержня в одном ряду, обычно стараются подстраховаться и принять большее значение, так как фундамент — ответственный и важный участок постройки.

Вторым этапом является определение диаметра рабочих стержней. Для этого понадобится рассчитать площадь сечения рабочей части ленты, умножив ширину на высоту.

Общая площадь сечения арматуры составляет 0,1% от сечения (это минимально возможное значение, его можно увеличить, но нельзя уменьшать).

Получив это значение, надо разделить его на число рабочих стержней. По таблице диаметров арматурных прутков находится наиболее удачный вариант, который и принимается в работу.

Диаметр вертикальной арматуры выбирается исходя из высоты ленты:

• При высоте до 60 см — 6 мм.
• От 60 до 80 см — 8 мм.

Диаметр поперечных стержней обычно принимается равным 6 мм.

Для подсчета количества рабочих стержней надо умножить их число в решетке на общую длину ленты, после чего полученное значение делится на длину рабочего прутка (обычно 6 м, но это значение лучше узнать у продавцов точно).

Вертикальную арматуру рассчитывают путем умножения количества хомутов на длину единицы.

Количество получают делением общей длины ленты на шаг хомутов (обычно 50-70 см).

Пример вычисления необходимых параметров

Рассмотрим расчет арматуры для ленточного фундамента на примере.

Допустим, что высота ленты составляет 100 см, а ширина — 40 см (распространенный вариант мелкозаглубленного фундамента).

Тогда площадь сечения составит:

40 • 100 = 4000 см2.

Определяем общую площадь сечения арматуры (минимальную):

4000 : 1000 = 4 см2.

Поскольку ширина ленты составляет 40 см, то в одной решетке нужно разместить 2 стержня, а общее количество составляет 4 шт.

Тогда минимальная площадь сечения одного прутка составит 1 см2. По таблицам СНиП (или из иных источников) находим наиболее близкое значение. В данном случае можно использовать арматурные стержни толщиной 12 мм.

Определяем количество продольных стержней. Допустим, общая длина ленты составляет 30 м (лента 6 : 6 м с одной перемычкой 6 м).

Тогда количество рабочих стержней при длине 6 м составит:

(30 : 6) • 4 = 20 шт.

Определяем количество вертикальных стержней. Допустим, шаг хомутов составляет 50 см.

Тогда при длине ленты 30 м понадобится:

Определяем длину одного хомута.

Для этого от ширины и высоты сечения отнимаем по 10 см и складываем результаты:

(40 — 10) + (100 — 10) = 120 см. Длина одного хомута равна 120 • 2 = 140 см = 2,4 м.

Общая длина вертикальной арматуры:

2,4 • 60 = 144 м. Количество стержней при длине 6 м составит 144 : 6 = 24 шт.

Виды и размеры

Существует две основные разновидности арматуры:

• Металлическая.
• Композитная.

Металлические стержни, используемые для сборки арматурного каркаса, имеют ребристую или гладкую поверхность.

Ребристые стержни идут на горизонтальную (рабочую) арматуру, так как они имеют повышенную силу сцепления с бетоном, необходимую для качественного выполнения своих функций.

Вертикальные прутки, как правило, гладкие, так как их задача сводится к поддержанию в нужном положении рабочих стержней до момента заливки. Диаметр стержней колеблется в пределах от 5,5 до 80 мм. Для частного домостроения используются рабочие стержни 10, 12 и 14 мм и гладкие 6-8 мм.

Композитная арматура состоит из разных элементов:

• Стекло.
• Углерод.
• Базальт.
• Арамид.
• Полимерные добавки.

Наиболее широко применяется стеклопластиковая арматура.

Она имеет наибольшую прочность, самая жесткая и устойчивая к растягивающим нагрузкам из всех остальных вариантов.

Как и все виды композитных стержней, стеклопластиковая арматура полностью устойчива к воздействию влаги.

Производители заявляют о неизменности эксплуатационных качеств в течение всего периода службы, но на практике справедливость такого утверждения пока не проверена. Проблема композитной арматуры в сложности технологии, из-за которой качество материала у разных производителей заметно отличается.

Кроме того, композитные стержни не способны сгибаться, что неудобно при сборке каркасов и снижает прочность угловых соединений каркаса.

Как сделать правильный выбор

Выбор арматурных стержней основан на расчетных данных и предпочтениях строителей.

Обычно выбирают металлические стержни, хотя и композитную арматуру с каждым годом все активнее применяют при строительстве ленточных оснований. Предпочтение металлическим пруткам отдается из-за возможности придать им необходимый изгиб, чего со стеклопластиковыми стержнями сделать невозможно.

Особенно это важно при строительстве лент с криволинейными участками или при наличии углов перелома, отличных от 90°.

Кроме того, металлическая арматура экономичнее, так как позволяет делать хомуты из одного прутка, без необходимости создавать несколько точек соединения.

Диаметры стержней давно отработаны на практике, нередко их выбирают без предварительного расчета — при ширине ленты около 30 см используют пруток 10 мм, для лент шириной 40 см выбирают 12-мм стержни, а при ширине более 50 см — 14 мм. Толщину вертикальной арматуры определяют по высоте ленты, до 70 см выбирают 6 мм, а при высоте свыше 70 см — 8 мм и более.

Полезное видео

В данном разделе Вы также сможете посмотреть как производится расче на примере реальной стройки:

Заключение

Грамотно выбранная схема армирования и сам материал обеспечивают прочность и устойчивость ленты к возможным нагрузкам.

Сложные и проблемные грунты, склонные к пучению или сезонным подвижкам, требуют ответственного и внимательного подхода к армированию ленты.

Необходимо учитывать, что все расчетные значения определяют минимальные параметры конструкции, требующие некоторого увеличения для определенного запаса прочности.

Выбирая арматуру и схему армирования, надо умножать все значения на 1,2-1,3 (коэффициент надежности), чтобы снизить риск появления непредвиденных факторов.

Как рассчитать арматуру на ленточный фундамент

Каждая стройка начинается с устройства надёжного основания. Ленточный фундамент — самая распространённая конструкция в малоэтажном строительстве. Расчёт арматуры для ленточного фундамента важен уже на этапе проектирования и доставки строительных материалов. Расчёт поручают профессионалам или проводят самостоятельно, изучив руководящие документы.

1. Назначение армирования
2. Нормативные документы
3. Ассортимент металлопродукции
4. Схема закладки
5. Защитный слой
6. Расстояния между арматурой
7. Продольное армирование
8. Поперечное армирование
9. Расчёт арматуры
10. Потребное количество металлоизделий
11. Подсчёт поперечных и вертикальных элементов
12. Суммарное количество

Назначение армирования

Арматура оказывает сопротивление нагрузкам на фундамент со стороны грунта и самого здания

Ленточные фундаменты представляют собой монолитную фундаментную конструкцию из железобетона. Изготавливают основание непосредственно на месте постройки.

Железобетон — бетон, внутри которого расположен металлический каркас из арматуры. Металл позволяет выдержать поперечные нагрузки, которые создают:

• снизу-вверх — процессы пучения грунта;
• сверху вниз масса постройки.

Чистый бетон поперечным нагрузкам сопротивляется плохо. Сталь, заложенная внутрь конструкции, способна сделать фундамент в десятки раз прочнее.

Под нагрузкой каждый метр бетона может растягивается на 2–4 мм, тогда как сталь от 4 до 25 мм. Бетон же во много раз лучше переносит сжатие.

Алгоритм работы при давлении сверху:

1. Нагрузка давит на поверхность фундамента, который начинает прогибаться.
2. Верхний слой бетона противостоит сжатию, верхний ряд арматуры при этом бездействует.
3. Нижняя часть фундамента пытается удлиниться.
4. Нагрузкам на растяжение сопротивляется нижний ряд стержней.

При давлении от грунта снизу железобетон «работает» в обратную сторону — нижний слой бетона противодействует сжатию, а верхний ряд арматуры не даёт разрушиться от растяжения.

Нормативные документы

Ленточные фундаменты в малоэтажном строительстве относятся к железобетонным конструкциям без предварительного натяжения арматуры.

Проектируют и строят такие основания согласно своду правил СП 52-101-2003. Раздел 5.2 документа определяет марку стали, форму и геометрические размеры прутков. В разделе 8.3 «Армирование» рассматриваются вопросы количества и размеров армирующих элементов, их взаимное расположение в теле бетона. Здесь же указаны способы расположения арматуры, правила соединения в пересечениях.

Сведений, содержащихся в документе достаточно, чтобы понять, как рассчитать арматуру для фундамента, вычислить количество материала.

Ассортимент металлопродукции

Классы арматурной стали

Для железобетонных конструкций используют арматуру:

• горячекатаную, гладкую или с периодическим профилем (кольцевым или серповидным) диаметром от 6 до 40 мм;
• термически и механически упроченную с периодическим профилем, 6–40 мм;
• холоднодеформированную периодического сечения (3–12 мм).

Рекомендовано использовать гладкую арматуру классом не ниже А-240 (А-I). Для ребристой (периодического профиля) выбирают класс А-300 и выше.

В местности, где температура опускается ниже 30°С, класс А-300 использовать запрещено.

Предпочтительно использовать изделия с периодическим профилем – с приливами в виде колец или серпа. Неровности увеличивают площадь сцепления стержней с бетоном и прочность всей конструкции.

В последнее время в продаже появилась композитная арматура. Производитель рекомендует её использовать взамен стальных изделий.

СП 295.1325800.2017 не разрешает использование композитных изделий для фундаментов.

Схема закладки

Точно рассчитать арматуру на фундамент позволяет раздел 8.3. Свода Правил.

Защитный слой

В железобетонных фундаментах для стальных деталей предусматривают защитный слой, который обеспечивает:

• совместную работу всех частей;
• защиту стержней от агрессивного влияния окружающей среды (влага), химвеществ;
• огнестойкость.

В грунте толщина слоя (расстояние от стержней до любого внешнего края бетона) выбирается не меньше 40 мм. На открытом воздухе расстояние уменьшают до 30 мм.

Расстояния между арматурой

Расстояния между отдельными прутьями выбирают не меньше диаметра стержня. Кроме того, для горизонтальных нижних рядов расстояния принимают более 25 мм, а для верхних рядов – 30 мм.

В стеснённых условиях допускается арматуру располагать пучками.

Продольное армирование

Для стороны фундамента длиной до 3 метров допустимо использовать стержни диаметром 10 мм, если сторона превышает 3 м — не тоньше 12 мм.

Общее сечение прутков продольной арматуры выбирают не менее 0,1% от поперечного сечения фундамента.

Например, для ленты шириной 40 и высотой 100 см, сечение равно 400х1000=4 000 000 мм². Суммарное сечение всех продольных прутков должно составить 0,1%, т.е. 400 мм².

Выбрать нужное количество стержней можно с помощью таблицы.

Согласно таблице, для фундамента сечением 40х100 см необходимо 6 продольных прутков 10 мм или 4 штуки 12 мм.

Расстояния между осями продольных отрезков арматуры не должно быть больше 40 см, а стержней в одном уровне не может быть меньше 2. Одна арматура используется только в фундаментах тоньше 15 см.

Поперечное армирование

Задачи поперечно-вертикальной арматуры:

• ограничить образование трещин;
• удерживать продольные прутки от смещения;
• закрепить продольные стержни от выпучивания в любых направлениях.

Поперечные детали устанавливают везде, где проходят продольные прутья.

Диаметр поперечной арматуры для ленточных фундаментов не может быть менее 25% от наибольшего диаметра продольных стержней, но в любом случае минимальный диаметр 6 мм.

Шаг установки поперечных элементов — не более 50 см, при высоте ребра больше 15 см.

Расчёт арматуры

Рассчитать арматуру для фундамента проще на конкретном примере дома размером 6х10 метров. Поперечное сечение фундамента 50х100 см.

Потребное количество металлоизделий

Согласно таблице, потребуется 4 продольных параллельных стержня диаметром 12 мм.

Общий периметр фундамента составляет 6+6+10+10=32 метра.

Всего понадобиться 128 (32х4) метра арматуры.

Длина прутков в продаже составляет 3, 6 или 11, иногда 12 метров. Следовательно, точно подобрать стержень для каждой стороны не получится.

Продольные стержни придётся состыковывать. Стыки будут и в угловых пересечениях. Если в углах используют П- или Г-образные прутья, то они должны быть заглублены в стену не менее чем на 40 см.

Согласно своду правил, перекрытие стержней должно составлять не менее 30 диаметров. Для 12 мм арматуры — не менее 36 см.

Чтобы не пришлось дополнительно докупать и доставлять стройматериал, арматуру приобретают с запасом 10–15% от расчётного количества. Пятнадцать процентов от 128 составляет 19,2 метра.

В итоге приобретают 128+19=147 метров 12 мм прутка для продольного армирования.

Подсчёт поперечных и вертикальных элементов

Поперечные и вертикальные элементы армирования сваривают, скручивают вязальной проволокой или изгибают в виде прямоугольника.

Вертикальные составляющие лучше делать длиннее высоты ленты — их можно утопить в грунт. Это сделает монтаж удобнее.

Стороны горизонтально-вертикального прямоугольника меньше размеров фундамента минимум на 10–15 см. Чтобы оставался защитный слой бетона вокруг прутьев.

Сложив стороны, получают количество арматуры на один прямоугольник: 30+30+90+90=240 см. С учётом перехлёстов добавляют ещё 10 см. В итоге длину каждого элемента принимают равной 2,5 метрам.

В каждом углу необходимо установить два прямоугольника, всего на фундамент 4х2=8 штук.

Максимальное расстояние между элементами на прямых участках — 50 см. При постройке габаритных домов — 30 см.

Длины сторон для дальнейших вычислений без учёта угловых пересечений равны:

1. Короткие 600 см минус 2 угла по 50 см — 500 см.
2. Длинные 1 000 см минус 2 угла по 50 см — 900 см.

На каждую короткую сторону понадобиться помимо угловых ещё 9 прямоугольников. В длинную сторону устанавливают 17 элементов.

Общее количество поперечников составит: 8 угловых, 9+9=18 для коротких сторон фундамента и 17+17=34 для длинных.

Суммарное количество вертикально-горизонтальных перемычек составит: 9+18+34=61 шт. Длина каждого 2,5 метра. Итого арматуры диаметром 6 или 8 мм понадобиться 61х2,5=152 метра. Приобретают материал с запасом 5%, следовательно, 160 метров.

Суммарное количество

Общее количество материала, необходимого для армирования фундамента со сторонами 6 и 10 метров:

• для продольных стержней — 147 метров арматуры 12 мм. Масса одно метра составит 0,88 кг, а общий вес: 147х0,88=130 кг.
• для вертикальных и поперечных прутков приобретают 160 м стержней диаметром 8 мм, их масса равна: 160х0,39=62 кг.

Помимо этих материалов, приобретают вязальную проволоку диаметром от 2,5 до 4 мм. Её понадобиться около 50 метров.

Количество элементов изменяют в зависимости от размеров фундамента и полной нагрузки. В этих случаях рассчитывать нужно по той же методике.

Рассчитать количество арматуры для постройки ленточного фундамента можно самостоятельно. Нарисовав чертёж и расположив на нём все необходимые элементы, потребуется полчаса времени, чтобы вычислить потребность материалов. Это позволит сэкономить на доставке в случае нехватки продукции, а также проконтролировать честность подрядчика, если работу выполняет сторонняя организация.

Расчет арматуры для ленточного фундамента: инструкция с примерами

Ленточный фундамент используется в строительстве чаще других конструкций. Он прекрасно выдерживает вертикальные нагрузки от веса здания, но плохо работает на изгиб. В процессе такого действия фундаментная конструкция начинает трескаться, постепенно теряя свои первоначальные технические характеристики. Именно поэтому в тело бетонной конструкции устанавливается армирующий каркас, собранный из стальной арматуры.

Оглавление:

Конструкция ленточного фундамента

Чисто конструктивно ленточный фундамент – это лента (отсюда, в принципе, и название), которая сооружается под все стены здания. Это непрерывная конструкция, закладываемая в грунт, для чего для нее возводится опалубка, устанавливаемая в предварительно выкопанную траншею.

Достоинства ленточного фундамента:

• высокая несущая способность;
• простота сооружения;
• высокая скорость возведения.

Есть у конструкции и свои недостатки:

• большой вес сооружения, что может спровоцировать неравномерную его усадку, поэтому очень важно предварительно провести исследование грунта и определить уровень пролегания грунтовых вод;
• после заливки придется ждать 28 дней, когда бетон наберет свою марочную прочность, после чего фундамент можно нагружать.

Конструкция армирующего каркаса

Чисто конструктивно армокаркас для ленточного фундамента – это объемная конструкция из двух или более решеток, которые устанавливаются вертикально на определенном расстоянии друг от друга и скрепляются между собой поперечинами из той же арматуры. Размеры фундамента рассчитываются с учетом нагрузок, которыми здание давит на основу. А так как именно армирующий каркас является основной для сдерживания нагрузок, то необходимо рассчитывать и его.

Конструкция армирующего каркаса

Правила расчета арматуры ленточного фундамента

Расчет арматуры для ленточного фундамента производится на основании двух документов: СНиП под номером 52-101-2003 «Бетонные и железобетонные конструкции» и пособию по проектированию – «Армирование элементов железобетонных зданий». В них четко расписаны требований к армокаркасу ленточного фундамента. А именно:

1. Общая площадь продольных арматурных стержней должна равнять 0,1% от сечения ленты.
2. Каркас должен полностью поместиться в тело фундамента так, чтобы от его краев до арматуры оставался промежуток, равный 5 см. Это касается всех плоскостей: боковин, верхней и нижней поверхностей.
3. Если длина ленточного фундамента с одной стороны не превышает 3 м, то для ее усиления используются арматурные стержни диаметром 8-10 мм. Если длина превышает 3 м, то – не менее 12 мм.
4. Вертикальные (они же монтажные) и поперечные прутки арматуры не являются несущими. Основная их задача – соединение и крепление продольной арматуры. Поэтому поперечины и вертикальные элементы собираются из стержней меньшего диаметра, можно использовать гладкую арматуру, а не рифленую.
5. Для продольного использования арматуры применяют материал марки А3 – стальной горячекатаный рифленый. Для вертикального и поперечного марка А1, А2 или А3.
6. Расстояние между вертикальными, а также между поперечными прутками составляет 20-40 см.
7. Если высота армокаркаса не превышает 80 см, то в качестве поперечных прутков можно использовать арматуру диаметром 6 мм. Если параметр высоты превышает обозначенный показатель, то лучше использовать стержни диаметром 8 мм.

Основной расчет проводится на основании позиции под номером «1». Таким образом рассчитывается количество продольных стержней.

Расчет арматуры ленточного фундамента с примером

• длина ленточного фундамента – 20 м;
• ширина – 40 см;
• высота — 80 см.

В первую очередь необходимо рассчитать количество продольно уложенной арматуры.

1. Площадь сечения фундаментной ленты составляет 40х80=3200 см².
2. Общая площадь продольных арматурных стержней: 3200х0,1%=3200х0,001=3,2 см². Или можно так: 3200/1000=3,2 см².

Теперь полученное значение надо разделить на площадь одного стержня, тем самым получается количество требуемой продольной арматуры. Получить площадь одного прутка можно двумя способами. Первый – найти в интернете таблицу соотношения диаметра и площади арматуры. Одна из таких на фото ниже.

Таблица соотношения диаметра и площади арматуры

Второй – самостоятельно провести расчет, используя формулу площади круга:S=πD²/4, где

• «π» — это Архимедово число, равное 3,14,
• D – диаметр арматуры.

Если диаметр продольной арматуры был выбран 10 мм (1 см), то: S= 3,14х1²/4= 0,785 см². Теперь общую площадь арматурных стержней (3,2) надо разделить на 0,785, получается 4.

Следующий этап расчета арматуры ленточного фундамента – определение общей длины продольных стержней. Необходимо отметить, что в продольном направлении прутки укладываются относительно друг друга с нахлестом, равным 5-10 см. То есть, именно на выбранный размер уменьшаются длины прутков, стандартная длина которых составляет 10,7 м. Получается, что длина каждого после соединения будет равна 10,6 м или 1160 см.

Учитывая длину ленточного фундамента – 20 м, можно рассчитать, сколько стержней требуется для укладки одного продольного элемента: 20:11,6=1,72 штуки. А так как их четыре, то общее количество равняется: 1,72х4=6,89 или, с округлением, ровно 7.

Теперь необходимо определить количество и длину вертикальных и поперечных элементов армирующего каркаса ленточного фундамента. Учитывая позицию номер «2» требований к сборке армокаркаса, можно точно сказать, какая длина будет у поперечных и вертикальных стержней:

• у поперечных: 40-10=30, где «10» — это два по пять расстояние от краев фундаментной конструкции до каркаса, «40» — это ширина ленты;
• у вертикальных: 80-10=70 см.

То есть, в общей сложности, если оба элемента изготавливаются из одного типа арматуры, то на их изготовление уйдет 1 м стального материала (30+70=100 см). Далее необходимо рассчитать количество используемых стержней данного типа в самом каркасе. Если расстояние между ними выбрано в пределах 30 см, то количество определяется путем деления общей длины фундамента на шаг установки: 2000_30=66,66 штук. Округляем до 67.

А так как общая длина двух элементов составляет 1 м, то на их изготовления уйдет 67 м арматуры. Этот показатель умножается на «2», потому что в армирующем каркасе поперечных и вертикальных стержней две пары. Первые располагаются верху и снизу конструкции в горизонтальной плоскости, вторые по бокам в вертикальной. Значит, для их изготовления потребуется 67х2=134 м.

Не всегда шаг укладки вертикальных стержней совпадает с шагом поперечных, как было рассмотрено на примере выше, потому что поперечины в основном выполняют функции стяжек между решетками. И их количество можно уменьшить. К примеру, укладывать с шагом 50 см.

Поэтому расчет требуемой арматуры придется производить для двух элементов по отдельности.

Поперечины рассчитываются так:

• 2000:50х30=120 см или 12 м, где «20» — длина фундаментной ленты, «50» — шаг установки поперечин, «30» — длина одного поперечного элемента.

Вертикальные стержни так:

• 2000:30х30=2000 см или 20 м, где шаг установки 30 см.

Получается, что общая длина арматуры, требуемой для изготовления вертикальных и поперечных элементов, составляет 12+20= 32 м. С оговоркой, если для них используется арматура одинакового диаметра. В противном случае каждый параметр надо будет учитывать по отдельности.

Необходимо обозначить, что представленный расчет арматуры для ленточного фундамента в плане подсчета количества стержней, является неполным. Потому что в углах фундаментного сооружения используется особое соединения каркасов, расположенных по разным сторонам ленточной конструкции. В зависимости от схемы обвязки углов сопряжения может изменяться общая длина используемой арматуры. В общей массе дополнение незначительное и может составлять до 5 м. Но его необходимо учитывать. Поэтому чаще всего общую расчетную длину арматуры увеличивают на 5-10%.

Марки арматуры для ленточного фундамента

Стальная арматура на рынке представлена несколькими разновидностями, и разделяется она на строительную и промышленную. В первую категорию входят несколько классов материала, которые маркируются буквой «А» и числовым обозначением. Сегодня строители пользуются двумя видами обозначения: старой и новой:

• А1 – это старая маркировка, соответствующая новому обозначению А240;
• соответственно А2 – это А300;
• А3 – А400;
• А4 – А600;
• А5 – А800;
• А6 – А1000.

Марки арматуры и их характеристики

Сразу оговоримся, что в сооружении фундаментов две последние позиции не применяются. Они обладают высокими техническими характеристиками, но очень дороги, что формирует высокую себестоимость конструкции. Для продольных стержней применяют арматуру класса А3 или А4. Обе марки практически схожи, последняя обладает более высокой прочностью, соответственно и большей ценой.

Арматуру класса А1 отличить от других несложно, потому что это гладкие прутки. Их не используют в продольной укладке каркаса, потому что стержни обладаю практически нулевым сцеплением с бетонным раствором. Их применяют для крепления арматурных решеток между собой. Класс А2 – это рифленая арматура, которую можно использовать в малоэтажном строительстве, чаще гражданском коттеджном. Материал этой марки диаметром меньше 8 мм выходит из производства в бухтах, больше 8 мм в стержнях.

По способу производства арматура делится на горячекатаную и холоднодеформированную. Для фундаментов лучше использовать первую, потому что у нее более высокие прочностные характеристики. Отличаются оба вида друг от друга ем, что горячекатаная изготавливается в процессе заливки расплавленного металла, холоднодеформированная – это стальной готовый стержень, который пропускается через валки с нанесенными на их поверхности рисунки. Последние и формируют рельеф арматуры.

Необходимо отметить, что в армирующем каркасе арматурные стержни соединяются между собой вязальной проволокой. Сварку для этих целей не используют, потому что высокие температуры, сопровождающие сварочный процесс, изменяют свойства стали, из которой арматура изготавливается. Эти свойства ухудшаются. Но это не единственная причина.

В процессе заливки бетонного раствора армокаркас подвергается нагрузкам, особенно это касается мест стыков. Вязальная проволока дает возможность смещаться стержням относительно друг друга на незначительное расстояние, что является сдерживающим фактором этих самых нагрузок.

Соединение армокаркаса вязальной проволокой

Что касается сварки, то сегодня производители предлагают арматуру, которую можно варить электросваркой без изменения характеристик металла. Такой материал в маркировке дополняется буквой «С». К примеру, А400С.

Заключение

Расчет арматуры для ленточного фундамента – важная составляющая правильного сооружения основания дома. Главная задача все расчеты провести строго по вышеописанной последовательности. Нельзя допускать неточностей в определении диаметра используемых стержней, шага установки арматурных прутков и правил их скрепления между собой. Любая ошибка может привести к растрескиванию фундамента, а соответственно и стен дома.

Сколько нужно арматуры для фундамента 10х10

При строительстве важно рассчитать материалы еще на стадии проектирования. Это позволит узнать затраты на возведение дома и закупить точное количество материала. Арматура — достаточно дорогой строительный материал, поэтому ее расход нуждается в особо тщательном подсчете. Сначала выбирают диаметр и количество стержней в сечении.

Выбор арматуры

Основной документ, по которому изготавливают стальные стержни — ГОСТ «Сталь горячекатаная для армирования железобетонных конструкций». Технические условия. Для фундамента потребуется класс арматуры А400/А500 или АIII по старой маркировке. Эти стержни имеют сечение периодического профиля с серповидным узором («елочкой»).

Не допускается использование в фундаменте прутов классов А240 (AI) и А300 (AII). Их просто отличить на глаз. Первый вид характеризуется гладкой наружной поверхностью. Второй имеет периодический кольцевой профиль. Применение материала более высоких классов допустимо, но приведет к необоснованному повышению финансовых затрат на возведение фундамента.

Диаметры арматуры прописаны в СП «Бетонные и железобетонные конструкции» и «Пособии по армированию элементов монолитных железобетонных зданий». Для удобства требования сведены в таблицу.

При высоте конструкции до 150 мм армирование выполняется в один горизонтальный ряд (пруты или сетки). Если высота фундамента более 150 мм, необходимо предусмотреть укладку арматуры в два ряда. Получив значение общего сечения рабочих прутов по сортаменту из ГОСТ 5781-82* подбирают их количество и диаметр. После этого вычисляют сколько арматуры нужно для изготовления конструкции.

Пример расчета для ленточного фундамента дома 10х10 метров

• ширина ленты — 60 см, высота — 100 см;
• для таких размеров сечения надо заложить 4 рабочих прута по 14 мм, два в верхний ряд и два в нижний (подробнее о том как это считается смотрите здесь);
• поперечное армирование — 6 мм;
• вертикальное армирование — 8 мм;
• дом размерами 10х10 метров с одной внутренней несущей стеной по середине.

При расчете количества материала обязательно надо учесть:

• толщину защитного слоя бетона;
• нахлест стержней при наращивании по длине;
• запас на армирование углов.

Расчет проводится в следующем порядке:

Рабочее армирование

Для рабочего армирования толщину защитного слоя бетона надо назначать по СП 50-101-2004:

• при наличии бетонной подготовки — 4 см;
• при отсутствии бетонной подготовки — 7 см.

Принимаем толщину слоя 70 мм.

Длина стержней в наружных стенах:

L1 = 10 м — 0,07 м*2 (с каждой стороны) = 9,86 м — длина одного стержня;

L = 9,86 м * 4 стены * 2 стержня в каждом ряду * 2 ряда = 157,76 м.

Длина стержней во внутренних стенах:

L1 = 10 м — 0,07 м*2 (с каждой стороны) = 9,86 м — длина одного стержня;

L = 9,86 м * 1 стена * 2 стержня в каждом ряду * 2 ряда = 39,44 м.

Складывая значения для наружной и внутренней ленты получаем: 157,76 +39,44 = 197,2 м.

Величина нахлестов прутов принимается не менее 20 диаметров рабочего армирования и не менее 250 мм. В данном случае нахлест равен:

l = 14 мм*20 = 280 мм.

Длина стержня — 6 м. Расчетная длина — 5,72 м (за вычетом нахлеста с одной стороны).

Совет! Вообще стандартная длина стержней арматуры – 11,7 м, здесь дана длина с учетом их резки пополам, т.к. доставка 11,7 метровых прутов затруднительна и дорога, но если есть такая возможность, то арматуру лучше привезти на стройку цельными прутами.

Чтобы вычислить расход с учетом наращивания вычисляем процент увеличения:

(6 м * 100%)/5,72 м = 104,9%.

К полученному значению прибавляем дополнительно процент запаса на армирование углов и другие непредвиденные расходы, примерно 5%.

Вычисляем окончательную длину рабочей арматуры диаметром 14 мм:

197,2 м * (104,9%+5%) = 216,7 м.

Поперечное армирование

Шаг принимается не более 20 диаметров рабочего армирования.

S = 20 * 0,014 м = 0,280 м, принимаем 0,25 м.

Вычисляем длину стрежня с учетом защитного слоя бетона с обеих сторон:

L1 = 0,6 м (ширина ленты) — 0,07 м * 2 = 0,46 м.

Количество стержней в одном ряду вычисляется как периметр ленты разделить на шаг плюс один.

P = 4 *10 м (наружные стены) + 10 м (внутренняя стена) = 50 м.

N = (50 м/0,25 м) + 1 = 201 шт.

В углах и сопряжениях стен поперечное армирование укладывается в два раза чаще. На каждый угол или сопряжение в среднем понадобиться 3 дополнительных стержня в каждом ряду. В рассматриваемом здании 4 угла и 2 сопряжения. Вычисляем окончательное количество хомутов:

201 шт + 3 шт*6 = 219 шт. — количество в одном ряду. На два ряда потребуется 438 поперечных хомутов.

Нахлестов по длине в этом случае нет, поскольку необходимая длина прута меньше, чем стандартная. Рассчитываем общую длину стержней:

L = 438 шт *0,46 м = 201,48 м. Лучше предусмотреть запас на непредвиденные расходы 2-3%. Получаем суммарное количество материала диаметром 6 мм:

201,48 м * 103% = 207,5 м.

Вертикальное армирование

Длина одного стержня вычисляется следующим образом:

L1 = 1м (высота ленты) — 0,07м*2 = 0,86 м.

Шаг равен шагу поперечных хомутов. Количество — по два на каждую вертикальную сторону. Отсюда получается, что количество вертикальных стержней равно количеству поперечных — 438 шт.

Общая длина арматуры ø8 (с учетом запаса на непредвиденные расходы):

(0,86 м * 438 шт) * 103% = 388 м.

Ведомость расхода

Для покупки и транспортировки необходимо свести все значения в одну таблицу.

Чтобы получить количество нужных прутов надо общую длину требуемой арматуры разделить на 11,7 метров (стандартная длина прутка).

Пример расчета для ленточного фундамента дома 6х6 метров

• ширина ленты — 50 см, высота — 70 см (мелкозаглубленный фундамент на хорошем основании);
• закладываем 4 рабочих прута по 12 мм;
• поперечное — 6 мм;
• вертикальное — 8 мм;
• здание размерами 6х6 метров без внутренних стен (только перегородки).

Рабочее армирование

Толщина защитного слоя — 7 см.

L1 = 6 м — 0,07 м*2 (с каждой стороны) = 5,93 м — длина стержня;

L = 5,93м * 4 стены * 2 шт * 2 ряда = 94,88 м.

l = 12 мм*20 = 240 мм. Принимаем 250 мм.

Длина стержня по ГОСТ — 6 м. Расчетная длина — 5,75 м (вычитаем нахлест). Процент увеличения расхода:

(6 м * 100%)/5,75 м = 104,35%.

Запас на армирование углов и непредвиденные расходы — 2%.

94,88 м * (104,35%+2%) = 95,23 м — ø12.

Поперечное армирование

Вычисляем шаг прутов:

S = 20 * 0,012 м = 0,240 м, принимаем 0,2 м.

L1 = 0,5 м (ширина ленты) — 0,07 м (защитный слой) * 2 = 0,36 м.

Количество стержней в одном ряду:

P = 4 *6 м = 24 м — периметр ленты.

N = (24м/0,2м) + 1 = 121 шт.

У фундамента 4 угла, сопряжений нет, добавляем дополнительные хомуты:

121 шт + 3 шт*4 = 133 шт. — на один ряд.

133 шт * 2 = 266 шт. — на два ряда.

Общая длина стержней:

L = 266 шт *0,36 м = 95,76 м.

Запас на непредвиденные расходы — 3%.

95,76 м * 103% = 98,6 м нужно материала ø6.

Вертикальное армирование

Длина одного стержня ø8:

L1 = 0,7м (высота ленты) — 0,07м*2 = 0,56 м.

Количество стержней — 266 шт.

L = (0,56 м * 266 шт) * 103% = 153,42 м.

Ведомость расхода

Внимательный расчет материала для строительства, позволит сэкономить время и деньги.

Совет! Если вам нужны строители для возведения фундамента, есть очень удобный сервис по подбору спецов от PROFI.RU. Просто заполните детали заказа, мастера сами откликнутся и вы сможете выбрать с кем сотрудничать. У каждого специалиста в системе есть рейтинг, отзывы и примеры работ, что поможет с выбором. Похоже на мини тендер. Размещение заявки БЕСПЛАТНО и ни к чему не обязывает. Работает почти во всех городах России.

Если вы являетесь мастером, то перейдите по этой ссылке, зарегистрируйтесь в системе и сможете принимать заказы.
