Сегодня арматура часто используется для производства металлоконструкций самых разнообразных форм, а так же в других сферах строительства. Соответственно, часто возникает потребность в различных конфигурациях арматуры, а не просто прямых прутах. Реализовать это можно путем гибки арматуры с помощью специального оборудования.

Так выглядит станок для гибки арматуры:

Станок для гибки арматуры

Гибка арматуры

Арматура представляет собой прочное и пластичное соединение металлических элементов, которые обеспечивают устойчивость строительных конструкций, каркасов, фундаментов, ограждений, решеток и других сооружений. Она может быть выполнена из металлов мягких и твердых видов, что определяется ее предназначением. Чаще всего используется арматура, изготовленная из стали, которая способна на протяжении продолжительного времени выдерживать большие механические (весовые) нагрузки.

Такие изделия из арматуры мы можем изготовить по вашему заказу:

Изделия из арматуры по чертежам заказчика

• рабочая;
• распределительная;
• строительная или монтажная, которая выпускается с кольцевым и спиралевидным рисунком.

Каждый из ее видов соответствует особенностям решения конкретных производственных и строительных задач.

При проведении строительных работ используют не только прямые прутья арматуры. Для установки на торцах зданий используют гнутую арматуру, имеющую форму буквы «П» или замкнутого хомута. Для получения прутьев различных изогнутых форм применяется такой метод как гибка арматуры. В этом процессе заготовке, полностью или частично, придается изогнутый вид. Данная технология может использоваться и для правки арматурных прутьев.

Гибка металлической арматуры является достаточно распространенной операцией. Она осуществляется с целью придания изделию любых форм, которые могут быть необходимыми для создания определенного объекта или конструкции.

предоставляет услуги гибки и резки арматуры, в результате чего заказчик получает металлические детали с максимально точными параметрами, заданными на чертежах.

Мы поможем вам рассчитать все допустимые углы изгиба вашего металлоизделия, зависящие от материала, из которого изготовлена арматура, а так же предназначения готового изделия. Кроме этого, мы просчитаем возможную силу нагрузки на готовую конструкцию и, при необходимости, проконсультируем по поводу правильного выбора арматуры для такого изделия.

Материал для изготовления

Что бы сделать колья, в ход идут разнообразные подручные средства – ветви и стволы кустов, металлическая арматура, стеклопластиковые и пластиковые элементы, ну и само собой разумеется понадобятся веревки для подвязывания томатов.

Дерево

Деревянные опоры ценятся за дешевизну. Срок службы доходит до 10 и более лет. Кору заранее снимают, чтобы избежать образования корешков. Предупредить быстрое сгнивание части, расположенной в земле, получится, если обработать конец палки смолой. Предварительно можно обжечь срезы в костре. Шероховатости снимают путем ошкуривания.

Что можно применять:

• длинные или ветви деревьев – от тополя, дуба, акации, липы;
• стволы дикорастущих кустарников;
• черенки от лопат;
• штакетник от забора.

Длина палочек варьируется от 1 до 2 м. Опираются на высокорослость сортов.

Металл

Подвязывать томаты на металлические прутья — хороший вариант. Прочные детали удобно вводить в почву и доставать с окончанием сезона. Они отличаются надежностью и крепостью. Арматура для томатов – ценный материал с длительным сроком эксплуатации, не гниет, не ломается, выдерживает максимальные нагрузки. Единственный минус – дороговизна новых материалов. Их успешно заменяют вторсырьем – трубами, арматурой от ремонтно-строительных работ.

Оптимальный диаметр 5-8 мм. Высоту подбирают с учетом длины побегов сортов

Стеклопластик

Колья для помидоров из стеклопластиковой арматуры – прекрасный выбор для фиксации кустов. Включает сплав металла и стекла, что придает прочности.

Выбирают столбики толщиной до 10 мм. Нарезают на элементы по 1,5-1,7 м. Это универсальная длина, которая подойдет для индетерминантов.

Преимущества стеклопластика:

• не гнется;
• не ломается;
• устойчив к химическим триггерам;
• стоек к коррозии.

Пластик

Продается в агромагазинах. Достаточно прочные колья смотрятся на грядках аккуратно, удобны в использовании. Для большей надежности выбирают пластиковые трубки с металлическими стержнями внутри.

Технология производства арматурных изделий

Гибка арматуры производится только в холодном состоянии на специальном гибочном станке с несколькими стальными валами и вращающимся диском. Заготовка фиксируется между центральным и упорным валами. После этого в действие приводится горизонтальный диск с гибочным валом. При его помощи происходит закругление прутка арматуры до нужного градуса (максимум — 180°).

Существует два вида станков, предназначенных для гибки лёгкой (заготовки диаметром 6-20 мм):

Станок для гибки легкой арматуры

и тяжёлой стальной арматуры (20-40 мм):

Станок для гибки тяжёлой стальной арматуры

Станок для гибки тяжёлой стальной арматуры

Как сделать своими руками?

Из деревянных досок длиной 2 м и шириной 10 м можно сделать опору с помощью обычной пилы и рубанка. Выдерживают сечение 50 на 50 мм. Аккуратно распиливают на бруски. Шлифуют наждачной бумагой или рубанком.
Концы палок удобно заострить под углом 45 градусов. Особенно это важно, когда земля плотная, глинистая.

Из стеклопластика быстро получится нарезать много практичных опор. Материал выпускается в форме колец по 50 м в длину. Режут только в расправленном виде во избежание травматизации. Для нарезки используют традиционную ножовку с накладкой для выполнения работ по металлу.

Для очень занятых огородников существует целый специализированный интернет-магазин Сималенд, в котором можно найти все что угодно для своего огорода.

Применение изделий из арматуры, выполненных методом гибки

Продукция, которая производится путем гибки арматуры, используется для устройства различных арматурных каркасов, изделий из железобетона монолитного и сборного строительства, армирования кладки из камня.

Кроме того, такие изделия возможно использовать в качестве решеток, элементов ограждений, ворот и т.п. Эксплуатируя готовую скобогибочную продукцию, клиент может быстро и точно установить детали в проектное положение, благодаря чему можно существенно сократить расходы времени и рабочей силы, а также нивелировать затраты на отходы арматурного проката при производстве соответствующих деталей.

Плюсы гибки арматуры

Гнутые изделия из арматуры отличаются высокой прочностью и надёжностью благодаря холодному способу деформации – металл не истончается и не разрушается в месте сгиба, как при предварительном нагреве заготовки. Автоматизированные станки с ЧПУ позволяют выполнить любое количество сгибов с минимальной погрешностью, составляющей всего ±0,5 градусов.

Технические характеристики гибки арматуры

Гибке подвергается арматура диаметром от 6 до 40 мм – например, прутки 12, 16, 20 мм. Крайние значения длины изгибаемых прямых отрезков (между соседними сгибами) – от 1000 до 12000 мм. Максимальный угол изгиба составляет 180°, а точность – ±0,5°.

Оборудование для гибки и резки арматуры

Гибка арматуры – это сложный процесс, который может производиться специалистом как вручную, так и с помощью специального оборудования. Для того чтобы прогнуть арматуру под нужным углом вручную, нужно приложить большую физическую силу и иметь при себе нужные приспособления для правильного изгиба, но такая гибка может оказаться не качественной, а сам процесс достаточно травмоопасным.

Именно поэтому, стоит заказать услугу гибки арматуры у профильной компании, которая имеет не только профессиональных мастеров в штате, но и специализированное оборудование, высокотехнологичные станки с ЧПУ.

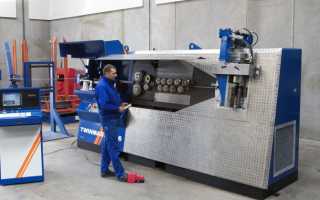

Станки с ЧПУ для гибки арматуры и производства арматурных изделий

Мы регулярно обновляем и совершенствуем нашу техническую базу, повышаем уровень профессиональной подготовки и квалификации нашего персонала, ведь мы отвечаем своей репутацией за то, что делаем! Мы гарантируем всем своим заказчикам высокую точность резки и гибки арматуры для их металлоконструкций.

Современные станки, которыми оборудована наша компания, позволяют изготовить качественные скобы, хомуты, петли маленькими и большими партиями в кратчайшие сроки без потери качества готового изделия. Гибка арматуры диаметром 6-40 мм легко производится на нашем оборудовании.

Арматурные изделия в компании Мадис

Заказывайте партии скобогибочных деталей у нас, и вы:

1. Получите быструю поставку высококачественных изделий; 2. Избежите лишних затрат рабочей силы; 3. Ускорите выполнение темпов вашего проекта; 4. Исключите расходы, которые могут появиться от образования отходов арматуры при изготовлении деталей непосредственно на объекте.

Производство изделий из арматуры. Компания Мадис.

Цена на производство изделий из арматуры зависит от объема работ, а так же от сложности конфигурации заказанного металлоизделия. Стоимость резки зависит от диаметра арматурного проката. Подайте заявку сейчас и наши менеджеры проконсультируют вас по поводу цены на гибку и резку арматуры.

Усиленные станки для гибки

Своими руками можно собрать не только подручное устройство, но и капитальное приспособление для гибки, позволяющее изгибать металл диаметром до 15 миллиметров.

Для сборки приспособления потребуется слесарный инструмент, верстак, сварочное устройство, абразивный станок или шлифмашина со специальной насадкой.

Вначале изготовляют основание станка для гибки. Для этого вырезают пластину из стали толщиной не меньше 10 миллиметров. В пластине сверлят два отверстия — одно для оправки, а второе для штифта.

Изготавливают 2 оправки диаметром 20 миллиметров каждая и 1 штифт диаметром 25 миллиметров. Длина каждой детали 50 миллиметров.

Штифт обрабатывают на абразивном станке до абсолютной гладкости — на нем должен свободно поворачиваться рычаг.

Вставляют в отверстия на основании оправку и штифт, приваривают.

Оправка — это приспособление для закрепления обрабатываемого изделия, в котором есть центральное отверстие. В данном случае оправка представляет собою обычный металлический стержень, на который впоследствии будет надеваться ручка станка.

• ручку-рычаг вырезают из стальной пластины толщиной не менее 10 миллиметров;
• приваривают к ручке оправку и штифт.

На фото можно посмотреть, как должен выглядеть такой станок.

В принципе, если есть сварочный аппарат, то сделать такое простое приспособление, каким является станок для гибки арматуры, можно из любого металлолома, оказавшегося под рукой.

На видео показан станок, изготовленный из самых обычных деталей: уголка и куска металлической трубы.

Корпус такого станка сделан из листа железа. К корпусу приварен уголок и металлический штырь. Ручка сделана из трубы и уголка.

Станок замечательно гнет арматуру толщиной до 15 мм. Устройство примитивное, но надежное и эффективное, причем оно практически ничего не стоит, а сделать его может каждый.

Самодельный гибочный станок — это бюджетное устройство средних возможностей. Он будет уступать заводским моделям по безопасности и производительности, но обойдется в разы дешевле.

Собранное своими руками устройство хорошо только для домашнего применения. В нем можно предусмотреть дополнительные функции, такие как резка и рубка металла, но сделать такое устройство будет гораздо сложнее.

Поделки из арматуры своими руками

Калитка из металла: изготовление своими руками и фото Многие владельцы загородных домов предпочитают делать калитку отдельно от ворот. Причем соорудить…

1. Гибка арматуры
2. Поделки для дачи своими руками.
3. Мангальщик
4. Популярные
5. Шаурма на углях
6. Монтаж боковых столбиков
7. Дополнительные преимущества
8. Гарниры на углях
9. Арматурные каркасы
10. Закуски
11. Комбо на углях
12. Сеты на углях
13. Соусы
14. Шашлычник
15. Напитки
16. Домашнее варенье

Гибка арматуры

Арматура представляет собой прочное и пластичное соединение металлических элементов, которые обеспечивают устойчивость строительных конструкций, каркасов, фундаментов, ограждений, решеток и других сооружений. Она может быть выполнена из металлов мягких и твердых видов, что определяется ее предназначением. Чаще всего используется арматура, изготовленная из стали, которая способна на протяжении продолжительного времени выдерживать большие механические (весовые) нагрузки.

Такие изделия из арматуры мы можем изготовить по вашему заказу:

Изделия из арматуры по чертежам заказчика

• рабочая;
• распределительная;
• строительная или монтажная, которая выпускается с кольцевым и спиралевидным рисунком.

Каждый из ее видов соответствует особенностям решения конкретных производственных и строительных задач.

При проведении строительных работ используют не только прямые прутья арматуры. Для установки на торцах зданий используют гнутую арматуру, имеющую форму буквы «П» или замкнутого хомута. Для получения прутьев различных изогнутых форм применяется такой метод как гибка арматуры. В этом процессе заготовке, полностью или частично, придается изогнутый вид. Данная технология может использоваться и для правки арматурных прутьев.

Гибка металлической арматуры является достаточно распространенной операцией. Она осуществляется с целью придания изделию любых форм, которые могут быть необходимыми для создания определенного объекта или конструкции.

предоставляет услуги гибки и резки арматуры, в результате чего заказчик получает металлические детали с максимально точными параметрами, заданными на чертежах.

Мы поможем вам рассчитать все допустимые углы изгиба вашего металлоизделия, зависящие от материала, из которого изготовлена арматура, а так же предназначения готового изделия. Кроме этого, мы просчитаем возможную силу нагрузки на готовую конструкцию и, при необходимости, проконсультируем по поводу правильного выбора арматуры для такого изделия.

Поделки для дачи своими руками.

Обладатели старых советских люстр, наверное, сразу узнали из чего сделана «вода» в этом оригинальном садовом ручье.

Итак, если у вас есть старая люстра с прозрачными пластиковыми или стеклянными подвесками, то вы можете сделать себе такие красивые поделки для дачи. Этот вариант сделан с лейкой — бусины или подвески крепим на проволоку, ее продеваем в носик лейки и закрепляем на внутреннем конце проволоки гвоздик — он будет удерживать наш поток их бусин.

Количество бусин зависит от размеров лейки — если лейка большая, их должно быть достаточно много, чтобы их можно было видеть издалека. Лейку можно подвесить на дерево, или закрепить на прут посредине клумбы.

Кран с водой также можно украсить бусиной — если кран действующий, то лучше продумать накладку на носик, которую бы было удобно снимать.

Для тех, у кого нет в запасе старой люстры с подвесками, предлагаем другой проект: металлические прутья бетонируем на небольшой площадке, на их верхние концы крепим лейку.

Можно оставить нашу оригинальную поделку и в таком виде, а можно внизу поставить контейнер с цветами или разбить клумбу.

Мангальщик

Описание работодателя: Требования: Обязанности: Условия:

Как правильно согнуть арматуру в домашних условиях для фундамента и других конструкций из железобетона

При производстве металлоконструкций и проведении строительных работ используется арматура различных диаметров. Кроме прямолинейных прутьев всегда востребованы изделия других конфигураций, которые можно получить, только в процессе гибки. От того, чем и как гнуть арматуру своими руками в домашних условиях либо заводских, зависит надежность армирующего каркаса и прочность будущей бетонной конструкции.

Где востребована гнутая арматура

Монолитные конструкции из бетона склонны к разрушениям от изгиба, растяжения, сейсмической активности, атмосферного воздействия и других неблагоприятных факторов. Для усиления их прочности применяют объемные армирующие каркасы из арматуры, которые помещаются в тело бетона. Получаемый из стальных прутьев и бетона строительный материал известен как железобетон.

С помощью гнутой арматуры проводят значительное усиление на углах и торцах отдельных изделий или сооружения в целом. Она также используется для упрочнения мест сопряжения балки со стеной, сваи либо колонны с фундаментом, и при других сочетаниях ответственных конструктивных элементов постройки. Важна и декоративная роль фигурных элементов из согнутых металлических прутьев при изготовлении решеток, секций заборов и ограждений, ворот и дверей.

Начинающим строителям и застройщикам необходимо помнить о недопустимости угловых примыканий участков фундаментного каркаса в виде перекрестия прямых прутьев арматуры. Такая конструкция получается ослабленной, она может стать причиной появления трещин на бетоне в будущем. Прочная угловая связка получается только с применением гнутой арматуры.

Запомните! При монтаже гнутых элементов на углах, в процессе армирования ленточного фундамента придерживаются правила: минимальный нахлест арматуры, прямолинейной и согнутой, по обе стороны углового стыка – не менее 0,8 м.

Общие правила гибки прутка

Для выполнения определенных задач применяются гнутые изделия разнообразной формы: Г и П-образные элементы для армирования плит перекрытий и стен, хомуты для армирования колонн и балок, петли, “эски” и прочие конфигурации. Но правила получения всех этих элементов общие. Перечислим и охарактеризуем их:

• Для сильно нагруженных конструкций выполняется исключительно холодная деформационная гибка стальной арматуры. При этом методе металл сохраняет первоначальную прочность и свойства.
• При изготовлении неответственных конструкций и декоративных элементов допускается горячая гибка – с предварительным прогревом прутков в месте сгиба примерно до 800 °С. Готовая деталь должна остывать на воздухе естественным способом, потому что при отпуске в воде металл меняет структуру (становится закаленным) и приобретает нежелательную хрупкость.
• Не допускается подпиливание или подрезка в месте будущего сгиба для облегчения работы и получения острых углов. Долговечность и надежность изделий из арматуры с нарушенной целостностью снижается в разы.
• Процесс сгибания желательно выполнять одним плавным движением с применением постоянного усилия.
• Радиус загиба арматуры имеет значение для сохранения прочности готовой детали, отсутствия трещин и переломов материала. Нормативной отраслевой документацией определяется минимально допустимый радиус загиба арматурных стержней. На его величину влияет класс арматуры, диаметр рабочих заготовок, вид профиля (гладкий, периодический). Оптимальным радиусом считаются значения в пределах 2-4-кратного увеличения диаметра сгибаемого стержня. Исполнение меньшего радиуса требует приложения больших усилий, при значительном превышении оптимального радиуса согнутое изделие лишается необходимой упругости.

Классификация оборудования для гибки стержней арматуры

Применяемые станки делятся на ручные и автоматизированные. Первая группа не отличается сложностью, расширенным функционалом, высокой стоимостью. Это оборудование часто является мобильным. Его работу контролирует ответственный рабочий-оператор.

Автоматизированные устройства востребованы при серийном производстве однотипных изделий, которые также могут сгибаться пакетами из нескольких заготовок. На таком оборудовании работают с прутками любой толщины, которая определяется мощностью станка. Значительную мощность имеют аппараты с пневмо- и гидроприводом.

Следующее деление – на мобильные и стационарные модели. Тяжелые и габаритные станки применяются в цеховых условиях. Облегченные мобильные механизмы легко транспортируются к месту выполнения строительных работ. Они компактные, могут работать от передвижного (переносного) генератора. Однако, не могут работать со стержнями большого диаметра и обеспечивать высокую точность размеров готовых изделий.

Все перечисленные виды станков относятся к механическому оборудованию. Другая группа специальных приспособлений подразумевает работу с приложением физических усилий исполнителя – это ручные прутогибы. На видео ниже примеры заводских ручных приспособлений для гнутья арматуры.

Единый принцип гибки на любом оборудовании

Вне зависимости от характеристик и конструктивного исполнения, все приспособления для сгибания металлических стержней работают по общему принципу. Центральный и опорный ролики на станине служат для фиксации арматурного прутка. Третьим – гибочным роликом – воздействуют на прямолинейную заготовку с целью изгиба в нужную сторону и на определенный угол.

При выполнении рабочей операции опорный (неподвижный) ролик служит упором для заготовки и ограничивает участок ее изгиба без деформации остальной прямолинейной части. Специальные сменяемые насадки центрального ролика формируют нужный радиус загиба. Гибочный ролик или палец при работе перемещается снаружи формируемого изгиба, прижимая арматурный пруток к насадке центрального ролика. В механических станках фиксирующий – опорный – ролик расположен на раме. Остальные закреплены на поворотном круге, который насажен на вертикальный вал с подключенным приводом.

Преимущества ручных устройств для гнутья арматуры

Для разовых или постоянных строительных работ небольшого объема всегда будут востребованы приспособления для выполнения гибки своими руками. Эти несложные устройства значительно облегчат работу, сэкономят время мастеров-застройщиков и небольших бригад. Ассортимент промышленных образцов позволяет выбрать оптимальный инструмент для своих запросов, который станет надежным помощником при гибки арматуры.

Перечень достоинств ручных устройств для гибки стальных прутов:

• Мобильность, небольшой вес.
• Простота монтажа на любую рабочую поверхность или верстак.
• Возможность работы со стержнями диаметром до 16 мм круглого или квадратного профиля.
• Ценовая доступность.
• Легкая настройка, возможность самостоятельного изготовления или приобретения дополнительной оснастки.
• Не требуется подвод электропитания к рабочей площадке.
• Приспособление делается, при желании, своими руками. Это может быть прутогиб для какой-то простой операции или сложное многофункциональное устройство. Образцов с чертежами от практикующих мастеров в сети достаточно.

Приведенные плюсы перевешивают очевидные недостатки – малую производительность и необходимость приложения значительных физических усилий во время работы с прутогибами.

Способы гнутья арматуры в домашних условиях

На видео ниже приведен пример как можно согнуть арматуру для фундамента в домашних условиях без трубогиба. Единственный минус этого способа, это не соблюдение радиуса загиба, что может привести к повреждению структуры стали в месте загиба, тем самым уменьшив её прочностные характеристики. Данный способ лучше подойдет для загиба арматуры, которая выполняет конструктивную функцию в каркасе.

Ещё одни интересный способ как загнуть арматуру под прямым углом в домашних условиях без специальных приспособлений с помощью досок. Как и в варианте выше нет уверенности в правильном радиусе загиба, но способ имеет место быть, подойдет для тех кто не хочет “заморачиватся” с изготовлением ручного станка. Правда загнуть хомуты данным способом не получится.

Допускаемые ошибки

Задача любого исполнителя – получить качественное изделие, сберечь здоровье и не повредить применяемое оборудование. Чтобы этого добиться, нужно избегать типичных ошибок при гибке арматуры:

• Отсутствие у работника необходимых защитных средств.
• Несоответствие мощности станка и диаметра заготовки. Слабое оборудование выходит из строя при работе с мощной арматурой. А при сгибании тонких стержней на слишком мощном аппарате ухудшаются характеристики металла в месте сильного воздействия.
• Резкие рабочие движения и рывки становятся причиной микротрещин материала заготовки.
• Выполнение гибки подручными, но неподходящими инструментами.
• Ненадежная фиксация заготовки в самодельных приспособлениях – причина снижения точности изделий и повышения травматизма.

Гибка арматуры может выполняться на станках, с помощью промышленных или самодельных приспособлений. В любом случае главным остается соблюдение технологических норм и правил данной операции. Если не было нарушений, металл арматуры сохраняет свою структуру и заявленные производителем механические характеристики. Из таких элементов получаются надежные и долговечные объемные каркасы для армирования бетона.

Ручной станок для гибки арматуры своими руками.

Практически ни одно строительство не обходится без бетонных работ, а где бетон, там и арматура. Возвести фундамент, залить перекрытие, смонтировать армопояс в газобетонном доме. Все эти работы подразумевают использование арматуры, при помощи которой армируются железобетонные конструкции.

У начинающих застройщиков возникает вопрос: как правильно выполнить гнутье арматуры так, чтобы она не потеряла своих прочностных характеристик.

Неправильный самодельный арматурогиб

Если пруток диаметром 6-8 мм можно согнуть «об коленку», то арматуру большего диаметра руками согнуть затруднительно. И главное – качество такого изделия будет ниже всякой критики.

Также нельзя прибегать к таким «народным методам» гибки арматуры своими руками как:

1. Надпиливание «болгаркой» места сгиба арматуры;
2. Прогрев места сгиба открытым пламенем, в костре или паяльной лампой.

Эти способы, из-за механической и термической обработки металла, приводят к снижению его прочностных характеристик в месте сгиба. Это впоследствии может привести к разрушению арматуры под действием нагрузок.

Поэтому (если нет иных указаний по проекту), нужно гнуть «на холодную», не допускается изгиб стержня под острым углом.

Для сгибания арматуры используются такие приспособления, как станки с механическим или ручным приводом. Из-за высокой стоимости станки с механическим приводом не нашли широкого распространения среди самостройщиков.

Цена на фирменные арматурогибы с ручным приводом также кусается.

Поэтому пользователи FORUMHOUSE предпочитают покупным изделиям приспособления — самоделки. Как показывает практика, такая приспособа для гнутья арматуры своими руками вполне по силам каждому. Для ее изготовления в ход идут обрезки водопроводных труб, швеллеры, уголки, болты, обрезки металлопроката и прочий «ненужный хлам», который найдётся в закромах любого домашнего мастера. Себестоимость таких изделий колеблется от 50 до 500 рублей, в то время как стоимость арматурогиба, купленного в магазине, может составлять 3-5 и 10 тыс. руб. Выгода очевидна. Засучиваем рукава и приступаем к работе.

Как сделать арматурогиб своими руками

Самый простой и доступный способ самостоятельного гнутья прутьев диаметра не более 6-8 мм (изготовления рамок, хомутов и т.п.) – это вбить три ее толстых отрезка в бревно. Причём, два куска вбиваются по одной линии, а третий вколачивается между ними, с отступом от осевой линии на толщину арматуры, которую предполагается согнуть.

Ещё один метод – прикрепить/приварить к углу бытовки/столбу два уголка с нижним упором, а арматуру гнуть между ними.

Либо такой вариант приспособления: приварить к заборному столбу болты.

Несмотря на простоту данных самодельных приспособ, работать на них не совсем удобно, и они лучше всего подходят для изготовления П-образных изделий, хомутов и рамок.

Поэтому дальнейшим развитием устройства становится изготовление полноценного самодельного арматурогиба, работающего в горизонтальной плоскости.

Принцип работы такого арматурогиба следующий: прут закрепляется между упорным элементом (уголком) и центральным неподвижным металлическим штифтом. Далее устанавливаем поворотный узел, который оснащён гибочным штырём и длинным рычагом (трубой).

При повороте гибочного узла для арматуры, за счёт усилия, возникающего на рычаге, арматурный пруток сгибается вокруг центрального металлического штифта на необходимый угол.

Арматурогиб ручной своими руками изготавливается за пару часов. Любой застройщик, кто хоть раз поработал на подобном устройстве, уже не вернётся к гибке арматуры своими руками, зажав её в тисках.

Вот один из вариантов изготовления такого арматурогиба по «рецепту» форумчанина с ником Константин Я.:

Станина – это 12 или 14-й швеллер длиной 1 метр. Швеллер привариваем к двум опорам (металлическим трубам), вбитым в землю. Для упора арматуры привариваем к верхней полке швеллера два уголка. Рычаг – это две трубы, сваренные под углом 90 градусов. Через вертикальную трубу проходит ось, на горизонтальную трубу надеваем удлинитель длиной 1.2 метра. Это увеличивает усилие на рычаге. Сверху рычага привариваем уголок, благодаря чему цепляется конец арматуры при её гибке. Уголок должен находиться на одном уровне с верхней полкой швеллера.

Ось форумчанин сделал из металлического стержня диаметром 30 мм. Нижняя часть обточена под квадрат. Это не позволит оси провернуться или выпасть, т.к. нижнее отверстие в швеллере также вырезано под квадрат. Верхний конец оси выступает над верхней полкой швеллера. Вокруг него и производится загибание арматуры (посмотрим на этот простой чертеж):

Для изготовления арматурогиба на всё про всё, вместе со сварными работами, я потратил 3 часа. Согнул на нём уже 3 тонны арматуры. Спокойно, в одиночку, гну арматуру диаметром 14 мм. Приспособлением для гибки арматуры полностью доволен, т.к. до его изготовления сломал хорошие мощные тиски – сгибал на них пруты диаметром 12 мм, надев на них трубу.

У меня «агрегат» несколько проще. Станина – это швеллер №10-12. Для изготовления «ног» взял арматуру диаметром в 20 мм. Уголки – размером 50х4. «Двенадцатую» арматуру гнул без проблем.

Арматурогиб из уголка своими руками

Рассматривая самоделки форумчан, можно сказать, что арматурогиб на основе уголков получил самое широкое распространение.

Подобное устройство для гибки прутка подкупает простотой своего изготовления, доступностью материалов и дешевизной. Предлагаем вам чертеж арматурогиба:

Устройство по этой схеме можно сделать даже без сварочного аппарата, обойдясь соединениями на болтах и гайках. Но наличие сварочного аппарата значительно расширяет возможности изготовления арматурогиба.

Во время стройки у меня возник вопрос, чем же гнуть арматуру. Изучив форум, выбрал самый простой вариант – из двух соединённых болтом уголков. Т.к. мне нужно было гнуть пруты не более 8 мм в диаметре, то усиливать конструкцию не стал. Приварил к одному уголку кусок трубы диаметром 20 мм. Уголки соединил болтом М10. Накрутил на него гаек, после чего закрепил конструкцию на импровизированной станине – куске толстой фанеры. На изготовление потратил 1.5 часа. Ровно столько же времени ушло далее на изготовление рамок размером 150х750 мм количеством в 90 шт.

Несмотря на популярность этой конструкции арматурогиба, форумчане идут дальше по пути модернизации и улучшения механизма. Особый интерес представляет устройство для сгибания арматуры своими руками, сделанное max68.2011.

В качестве основы используется швеллер №10, т.к. его удобно закреплять на куске бруса. Также потребуются подшипники, уголки 25х25 мм длиной 50 мм, которые привариваются сбоку швеллера. Сбоку просверливаются 2 отверстия, нарезается резьба М10х1.5 (для тонкой арматуры).

Оси арматурогиба – это болты М16х2. Один болт приваривается к швеллеру. Второй болт привариваем к серьге (поворотному узлу), в качестве которого использована рессора от Газели. Ручка рычага – труба диаметром 34 мм и длиной 300 мм. Для увеличения усилия на рычаге на короткую трубу можно надеть удлинитель – длинную трубу большего (надевается снаружи) или меньшего (вставляется внутрь) диаметра.

Стоит заострить внимание на моменте, для чего арматурогибу нужен набор втулок разного диаметра длиной по 4 см.

Согласно СП 52-101-2003 «Бетонные и железобетонные конструкции без предварительного напряжения арматуры», при изгибании арматуры минимальный диаметр загиба отдельного стержня должен быть таким, чтобы избежать разрушения или раскалывания бетона внутри загиба арматурного стержня и его разрушения в месте загиба. Отсюда – минимальный диаметр оправки при сгибании арматуры, зависит от диаметра стержня. Для наглядности все величины сведены в следующую таблицу:

Со временем арматурогиб max68.2011 претерпел изменения. Теперь он по внешнему виду ничем не отличается от промышленных изделий.

Также многих форумчан интерсует вопрос: как рассчитать длину прута арматуры при изготовлении рамок. Ведь простое сложение величин если рамка должна получиться 50х20 + 2 ушка по 40 мм, то чисто теоретически, длина прута должна быть равна 50+50+20+20+4+4=148 см. Но, с учётом радиусов загибов, эта цифра неверна. Вот какой может быть выход из этой ситуации:

По своей практике могу сказать, что дополнительно «накидываю» на каждый загиб от 5 мм. Это зависит от диаметра арматуры. Нужно изготовить рамку 50х20х4 (ушки) из арматуры «десятки», складываем: 4.5+50.5+20.5+50.5+20.5+4.5. Итого получается длина прутка =151 см.

В завершение расскажем про ещё один «секрет» форумчан, применяемый при гибке арматуры. Нужно закрепить арматурогиб на длинном деревянном столе и заранее разметить его, вкрутив саморезы и отметив маркером величины, которые соответствует монтажному размеру поворота прута в гибочном узле. Таким образом, можно избавить себя от необходимости каждый раз пользоваться рулеткой, отмеряя необходимую длину прута.

Прочитав темы Чем гнуть арматуру и Арматурогиб своими руками за 1.5 часа, вы познакомитесь с различными вариантами самостоятельного изготовления этого устройства (чертежи, фото, инструкции прилагаются). Также предлагаем узнать ответ на вопрос: как правильно армировать фундамент в углах. Также FORUMHOUSE рекомендует узнать все секреты сварочных работ и прочитать статью об особенностях холодной ковки. А это видео поможет вам понять, как правильно проводить арматурные работы.

Декор из лопат и грабель: лучшие идеи металлических поделок для дачи

В сараях, на чердаках и в подвалах деревенских домов можно найти устаревшие или сломанные предметы из металла. Стоит к этим вещам присмотреться — в головах домашних умельцев они разбудят оригинальные идеи для создания эффектных поделок, которые почти бесплатно сделают оформление участка более запоминающимся и неординарным, а жизнь на даче — удобной.

Вышедший из употребления садовый инвентарь, хозяйственные ёмкости, неработающая техника или находки во время благоустройства огорода на даче — всё это может стать интересным материалом в руках мастера для создания декоративных элементов ландшафта или полезных приспособлений.

Из старых лопат, грабель, вил, топоров и арматуры можно сделать замечательные статуэтки для украшения газона, тропинок или забора. В разработке дизайна выразительных образов с удовольствием примут участие дети.

Если зачистить и покрасить поверхность, то произведение будет наряднее и прослужит дольше.

Из дачной утвари можно сделать интересную мобильную клумбу, в которой зубья старых грабель послужат крючками для цветочных контейнеров.

Облик цветников, украшенных изделиями домашних художников, сразу преобразится и будет радовать хозяев и гостей.

Домашние поделки из металла в сочетании с природным камнем выгодно подчеркнут достоинства садовых рутариев.

Из отживших свой век садовых инструментов можно соорудить эффектную калитку, которая удивит ваших посетителей.

Чтобы гвозди не повредили деревья, скворечники можно установить на воткнутые в землю лопаты, которые очень просто перемещать на любое выбранное место.

Интересный материал для создания самоделок — негодный слесарный инструмент, болты, гайки и пружины.

Немного фантазии — и даже из найденных булыжников получится нечто особенное. Скульптурные изображения животных и птиц будут выглядеть очень натуралистично.

Сломанную садовую тачку традиционно используют для создания цветочных композиций. Но профессионалы предлагают и другие варианты применения. Эффектно смотрится, например, садовая скульптура, предназначенная для хранения дров рядом с зоной отдыха.

Прохудившиеся бочки, тазы, кастрюли и вёдра можно раскрасить, заполнить землёй и декорировать цветами. Дизайн клумбы и выбор насаждений зависят от фантазии садоводов.

Если в просторную ёмкость налить воды, аранжировать подходящими растениями, украсить камнями или эффектным водопадом, то получится небольшой, но колоритный пруд.

Очень необычно применяют на дачном участке садовые лейки. Из них можно сделать элементы декора или практичные приспособления.

Водопадами из подручных средств можно оформить забор или лестницу.

Из металлических столовых приборов можно сделать звонкий флюгер в восточном стиле. Изготовить такой декор несложно, а его мелодичный звук всегда будет привлекать пристальное внимание.

Украшения из блестящих ложек будут ловить отражения и солнечные блики, поэтому газон или клумба станут более яркими.

Старинные вещи или их части прекрасно впишутся в ландшафтный дизайн современного приусадебного участка. Для изготовления мангала, который можно заказать у профессионалов или сделать самостоятельно, подойдёт кованая станина швейной машинки времён наших бабушек.

Две детские ванночки можно приспособить для создания большой коптильни, а удобную тележку на колёсах — для барбекю.

Создание металлических конструкций — задача непростая. Одни элементы можно собрать стандартными креплениями (метизами), а другие детали соединяют только с помощью сварочного оборудования. Приступая к работе, оцените свои силы и возможности дачной электрической проводки. Воспользуйтесь советами на фото и сделайте правильный выбор.
